I. Tổng quan về công nghệ tin học và toàn đạc điện tử trong đo đạc
Công nghệ tin học và máy toàn đạc điện tử đã thay đổi hoàn toàn cách thức đo đạc, thành lập bản đồ địa chính. Trước đây, công việc đo đạc đòi hỏi nhiều nhân lực và thời gian. Ngày nay, máy toàn đạc điện tử kết hợp phần mềm tin học giúp thu thập dữ liệu nhanh chóng, chính xác. Thiết bị này tích hợp đo góc, đo khoảng cách và đo độ cao trong một lần thao tác. Kết quả đo được lưu trữ tự động, giảm thiểu sai sót do ghi chép thủ công. Toàn đạc điện tử hoạt động dựa trên nguyên lý phát chùm tia laser hoặc hồng ngoại. Thiết bị đo thời gian tín hiệu đi về giữa máy và gương phản xạ. Từ đó tính toán khoảng cách chính xác đến milimet. Phần mềm xử lý số liệu như MicroStation, Famis hỗ trợ biên tập, tạo bản đồ hoàn chỉnh. Công nghệ này đặc biệt quan trọng trong quản lý đất đai. Bản đồ địa chính tỷ lệ lớn phục vụ cấp giấy chứng nhận quyền sử dụng đất. Quy trình đo đạc hiện đại đảm bảo độ tin cậy cao cho công tác quản lý tài nguyên đất.
1.1. Khái niệm máy toàn đạc điện tử và nguyên lý hoạt động
Máy toàn đạc điện tử là thiết bị đo đạc hiện đại, kết hợp chức năng đo góc và đo khoảng cách điện tử. Thiết bị sử dụng chùm tia laser hoặc hồng ngoại để đo khoảng cách chính xác. Nguyên lý hoạt động dựa trên đo thời gian truyền tín hiệu từ máy đến gương phản xạ. Máy tính toán tọa độ X, Y, Z của điểm đo một cách tự động. Độ chính xác đo góc từ 1 đến 5 giây cung. Đo cạnh có sai số chỉ vài milimet trên mỗi kilomet đo. Dữ liệu đo được lưu trong bộ nhớ máy hoặc truyền trực tiếp về máy tính. Công nghệ này thay thế hoàn toàn phương pháp đo thủ công truyền thống.
1.2. Vai trò của tin học trong xử lý số liệu đo đạc bản đồ
Công nghệ tin học đóng vai trò then chốt trong xử lý số liệu đo đạc. Phần mềm chuyên dụng giúp nhập liệu, tính toán bình sai và vẽ bản đồ. Quá trình xử lý bao gồm kiểm tra sai số, điều chỉnh lưới khống chế. Phần mềm Famis kết hợp MicroStation tạo ra bản đồ địa chính kỹ thuật số. Dữ liệu được chuẩn hóa theo quy định của Tổng cục Quản lý đất đai. Hệ thống thông tin địa lý GIS lưu trữ, quản lý và khai thác dữ liệu bản đồ. Tin học giúp đối soát, kiểm tra độ chính xác trước khi hoàn thiện sản phẩm. Công nghệ này rút ngắn thời gian xử lý từ nhiều ngày xuống vài giờ.
II. Phân tích quy trình thành lập bản đồ địa chính bằng toàn đạc điện tử
Quy trình thành lập bản đồ địa chính gồm hai giai đoạn chính: ngoại nghiệp và nội nghiệp. Ngoại nghiệp bao gồm khảo sát thực địa, thiết kế lưới và đo đạc tại hiện trường. Công tác chuẩn bị đòi hỏi thu thập tài liệu, điểm địa chính và bản đồ hiện trạng. Lưới khống chế đo vẽ được xây dựng dựa trên các điểm cơ sở có sẵn. Lưới kinh vĩ cấp 1 phát triển từ điểm địa chính. Lưới cấp 2 phát triển từ điểm cấp 1 trở lên. Chiều dài cạnh đường chuyền không quá 400 mét, không ngắn 20 mét. Số cạnh trong đường chuyền không vượt quá 15 cạnh. Đo góc sử dụng máy có độ chính xác từ 3 đến 5 giây. Cạnh đo hai lần riêng biệt, chênh lệch không vượt quá hằng số máy. Nội nghiệp xử lý số liệu bằng phần mềm chuyên dụng. Dữ liệu từ toàn đạc được truyền vào máy tính. Quá trình bình sai, triển điểm chi tiết và biên tập bản đồ diễn ra tuần tự. Kiểm tra độ chính xác trước khi hoàn thiện sản phẩm cuối cùng.
2.1. Công tác ngoại nghiệp trong đo đạc bản đồ địa chính
Ngoại nghiệp là giai đoạn thu thập dữ liệu trực tiếp tại thực địa. Công việc bắt đầu bằng khảo sát khu vực đo vẽ, xác định vị trí đặt trạm. Thiết kế sơ bộ lưới khống chế trên bản đồ nền hiện có. Chôn mốc thông hướng tại các vị trí phù hợp trong khu đo. Đo các yếu tố cơ bản của lưới gồm góc và cạnh. Sử dụng máy toàn đạc điện tử đo theo phương pháp đo đi và đo về. Chênh cao giữa hai lần đo phải nhỏ hơn ±100 căn bậc hai của L kilomet. Thu thập thông tin thứ cấp tại UBND xã về hiện trạng sử dụng đất. Ghi nhận ranh giới thửa đất, vị trí công trình trên thực địa.
2.2. Công tác nội nghiệp và xử lý số liệu đo đạc
Nội nghiệp là quá trình xử lý số liệu đo đạc để tạo bản đồ hoàn chỉnh. Dữ liệu từ máy toàn đạc được trút vào máy tính qua cáp kết nối. Phần mềm xử lý thực hiện bình sai lưới khống chế đo vẽ. Tính toán tọa độ phẳng và độ cao sau bình sai theo hệ VN-2000. Triển điểm chi tiết bằng phần mềm Famis trong môi trường Microstation. Nối điểm, đối soát lại khu đo và kiểm tra độ chính xác. Chỉnh sửa, chuẩn hóa các đối tượng trên bản đồ theo quy chuẩn. Bản đồ địa chính hoàn chỉnh thể hiện ranh giới thửa đất, công trình xây dựng.
III. Giải pháp ứng dụng công nghệ toàn đạc điện tử và tin học hiệu quả
Ứng dụng hiệu quả công nghệ toàn đạc điện tử đòi hỏi nhiều giải pháp đồng bộ. Đầu tiên, cần lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật của dự án. Máy toàn đạc điện tử phải có độ chính xác đo góc từ 1 đến 5 giây. Đo cạnh cần đạt sai số trung phương không lớn hơn 0,05 mét sau bình sai. Thứ hai, xây dựng quy trình đo đạc khoa học, tuân thủ tiêu chuẩn kỹ thuật. Lưới đường chuyền kinh vĩ cần đạt các chỉ tiêu về số cạnh, chiều dài cạnh. Thứ ba, đào tạo nhân lực thành thạo sử dụng thiết bị và phần mềm. Người vận hành cần hiểu nguyên lý hoạt động của máy toàn đạc. Thứ tư, áp dụng phần mềm xử lý số liệu chuyên nghiệp. Famis và MicroStation là hai phần mềm phổ biến trong lĩnh vực đo đạc bản đồ. Thứ năm, thực hiện kiểm tra chất lượng nghiêm ngặt tại mọi khâu. Đối soát kết quả, so sánh với thực địa để đảm bảo độ chính xác. Giải pháp tổng thể giúp nâng cao hiệu quả công tác đo đạc, tiết kiệm thời gian và chi phí.
3.1. Lựa chọn thiết bị và xây dựng quy trình đo đạc chuẩn
Lựa chọn thiết bị phù hợp là yếu tố quyết định chất lượng đo đạc. Máy toàn đạc điện tử cần đáp ứng yêu cầu kỹ thuật về độ chính xác đo góc và đo cạnh. Xây dựng quy trình đo đạc chuẩn bao gồm các bước từ chuẩn bị đến nghiệm thu. Thiết kế sơ bộ lưới trên bản đồ nền trước khi ra thực địa. Chôn mốc tại vị trí ổn định, thông hướng rõ ràng. Đo đạc theo đúng quy trình: đo góc trước, đo cạnh sau. Ghi chép đầy đủ thông số kỹ thuật, điều kiện thời tiết khi đo. Kiểm tra ngay tại hiện trường để phát hiện sai sót kịp thời.
3.2. Ứng dụng phần mềm tin học trong xử lý và biên tập bản đồ
Phần mềm tin học đóng vai trò quan trọng trong xử lý số liệu đo đạc. MicroStation là công cụ vẽ bản đồ kỹ thuật số chuyên nghiệp. Famis hỗ trợ triển điểm chi tiết từ dữ liệu tọa độ đã bình sai. Quy trình xử lý gồm: nhập liệu, kiểm tra sai số, bình sai và vẽ bản đồ. Dữ liệu được chuyển đổi sang hệ tọa độ VN-2000 theo quy định. Phần mềm tự động kiểm tra khép hình, phát hiện điểm có sai số lớn. Bản đồ được chuẩn hóa ký hiệu, màu sắc theo quy chuẩn kỹ thuật. Sản phẩm cuối cùng là bản đồ địa chính kỹ thuật số, dễ dàng cập nhật.
IV. Kết luận và ứng dụng thực tiễn của công nghệ đo đạc hiện đại

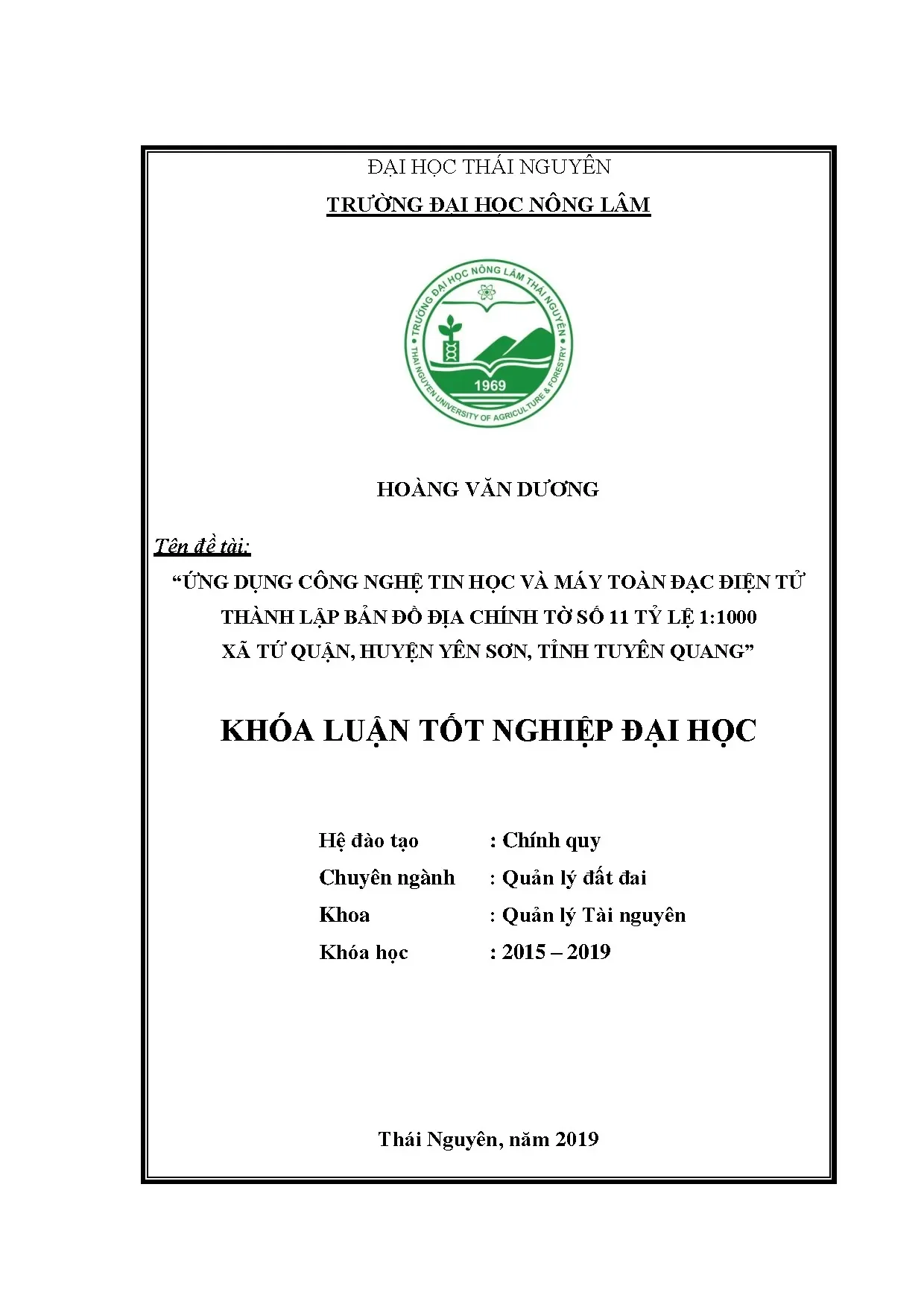

Công nghệ tin học và máy toàn đạc điện tử đã chứng minh hiệu quả vượt trội trong thành lập bản đồ địa chính. Kết quả nghiên cứu tại xã Tứ Quận, huyện Yên Sơn, tỉnh Tuyên Quang cho thấy tính khả thi của phương pháp. Bản đồ địa chính tờ số 11 tỷ lệ 1:1000 được thành lập đạt độ chính xác cao. Sai số khép hình, sai số đo góc đều đạt chỉ tiêu kỹ thuật quy định. Công nghệ này giúp tiết kiệm thời gian đáng kể so với phương pháp thủ công. Dữ liệu số dễ dàng lưu trữ, cập nhật và khai thác nhiều lần. Ứng dụng thực tiễn rất đa dạng trong quản lý đất đai. Bản đồ địa chính phục vụ cấp giấy chứng nhận quyền sử dụng đất. Hỗ trợ quản lý biến động đất đai, theo dõi hiện trạng sử dụng đất. Làm cơ sở cho quy hoạch, kế hoạch sử dụng đất cấp xã. Công nghệ đo đạc hiện đại là xu hướng tất yếu trong quản lý tài nguyên đất. Đầu tư thiết bị và đào tạo nhân lực mang lại lợi ích lâu dài cho địa phương.
4.1. Kết quả đạt được trong thành lập bản đồ địa chính
Nghiên cứu ứng dụng tại xã Tứ Quận đạt kết quả tích cực. Bản đồ địa chính tờ số 11 tỷ lệ 1:1000 được hoàn thành đúng tiến độ. Lưới khống chế đo vẽ đạt các chỉ tiêu kỹ thuật quy định. Sai số trung phương đo cạnh không vượt quá 0,05 mét. Góc trong lưới đạt yêu cầu với máy có độ chính xác 3 đến 5 giây. Dữ liệu được xử lý bằng phần mềm Famis và MicroStation. Bản đồ thể hiện rõ ranh giới thửa đất, công trình xây dựng. Kết quả đáp ứng yêu cầu quản lý đất đai tại địa phương.
4.2. Ứng dụng và hướng phát triển trong quản lý đất đai
Bản đồ địa chính kỹ thuật số có nhiều ứng dụng trong quản lý đất đai. Sản phẩm phục vụ cấp đổi giấy chứng nhận quyền sử dụng đất. Hỗ trợ quản lý biến động đất đai hàng năm tại xã, phường. Làm cơ sở dữ liệu cho hệ thống thông tin đất đai cấp huyện, tỉnh. Công nghệ toàn đạc điện tử tiếp tục được cải tiến với độ chính xác cao hơn. Kết hợp công nghệ GNSS, drone tạo hệ thống đo đạc hoàn chỉnh. Hướng phát triển là số hóa toàn bộ dữ liệu đất đai quốc gia. Đầu tư công nghệ đo đạc hiện đại là chiến lược phát triển bền vững.
