Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội bền vững tại Việt Nam. Trong bối cảnh tốc độ đô thị hóa diễn ra mạnh mẽ tại Thủ đô Hà Nội, quận Bắc Từ Liêm nói chung và phường Phú Diễn nói riêng ghi nhận tốc độ tăng trưởng kinh tế bình quân đạt 18,9%/năm, kéo theo sự biến động phức tạp về ranh giới sử dụng đất, mật độ xây dựng và tình trạng chia tách thửa đất thổ cư. Bản đồ địa chính truyền thống (dạng giấy) tồn tại nhiều nhược điểm: dễ biến dạng theo thời gian, độ chính xác hình học suy giảm, và thiếu tính đồng bộ với cơ sở dữ liệu số. Do đó, việc xây dựng hệ thống bản đồ địa chính chính quy dạng số tỷ lệ lớn 1:500 là yêu cầu cấp thiết nhằm đáp ứng các quy chuẩn của Bộ Tài nguyên và Môi trường (BTNMT), phục vụ công tác đăng ký, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch và giải quyết tranh chấp đất đai.

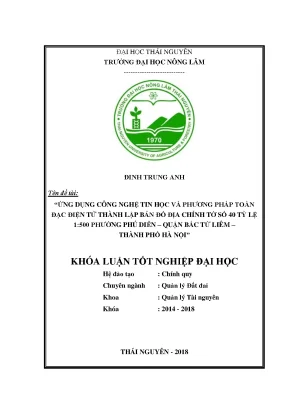

Dự án khóa luận tốt nghiệp: “Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 40 tỷ lệ 1:500 phường Phú Diễn – quận Bắc Từ Liêm – thành phố Hà Nội” giải quyết bài toán hiện đại hóa công tác biên tập dữ liệu địa chính thông qua quy trình kết hợp công nghệ định vị vệ tinh GPS, máy toàn đạc điện tử và các giải pháp phần mềm chuyên ngành GIS/CAD.

Mục tiêu dự án

  1. Thành lập mạng lưới khống chế đo vẽ: Xây dựng mạng lưới tọa độ mặt bằng và độ cao gồm lưới địa chính cơ sở (bằng công nghệ GPS tĩnh) và hệ thống đường chuyền kinh vĩ cấp 1, cấp 2 (KV1, KV2) đảm bảo các chỉ tiêu sai số kỹ thuật theo quy chuẩn quốc gia.
  2. Thu thập dữ liệu chi tiết ngoại nghiệp: Đo vẽ chính xác 100% các điểm góc thửa, ranh giới công trình xây dựng kiên cố/bán kiên cố, tim đường giao thông, hệ thống thủy hệ và địa vật đặc trưng trên diện tích tờ bản đồ số 40.
  3. Biên tập bản đồ địa chính số: Ứng dụng tích hợp phần mềm MicroStation V8i và tiện ích VietMap XM theo tiêu chuẩn Thông tư 25/2014/TT-BTNMT; xây dựng cấu trúc vùng topology khép kín, gán nhãn thông tin địa chính, phân mảnh và xuất bản vẽ kỹ thuật tỷ lệ 1:500.
  4. Đánh giá và tối ưu hóa quy trình: Xác định các sai số ngoại nghiệp, đối soát thực địa, nghiệm thu sản phẩm đạt độ tin cậy hình học và pháp lý tuyệt đối.

Phạm vi và Giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 40 tỷ lệ 1:500 thuộc địa giới hành chính phường Phú Diễn, quận Bắc Từ Liêm, TP. Hà Nội (khu vực có mật độ dân cư cao, đất nông nghiệp xen kẽ đất ở đô thị).
  • Phạm vi kỹ thuật: Sử dụng hệ quy chiếu và hệ tọa độ quốc gia VN-2000, múi chiếu $3^\circ$, kinh tuyến trục $105^\circ00'$, hệ số biến dạng chiều dài $K = 0,9999$.
  • Giới hạn đề tài: Tập trung vào thành lập bản đồ địa chính mặt bằng 2D tỷ lệ 1:500; các yếu tố độ cao dạng mô hình số địa hình 3D (DEM) không thuộc phạm vi nghiệm thu chính thức của tờ bản đồ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Phương pháp Quang cơ truyền thống Phương pháp Đo ảnh hàng không Phương pháp Toàn đạc điện tử + CAD/GIS (Đề tài)
Độ chính xác mặt bằng Trung bình ($\pm 0,2 - 0,5\text{ m}$) Cao trên diện rộng, thấp ở góc khuất Rất cao ($\le 0,05\text{ m}$ tại điểm chi tiết)
Mức độ phụ thuộc địa vật Rất cao (yêu cầu thông hướng tầm nhìn) Bị che khuất bởi tán cây, mái hiên đô thị Linh hoạt bố trí trạm đo, hạn chế góc chết
Thời gian biên tập Rất chậm (vẽ tay bàn soi, xử lý thủ công) Xử lý ảnh phức tạp, cần đo bù nhiều Tự động hóa cao với tệp số liệu $XYH$
Khả năng quản lý CSDL Không có (bản vẽ giấy) Cần chuyển đổi số hóa lớp phủ Tích hợp trực tiếp cấu trúc Topology & GIS
Chi phí triển khai Tốn kém nhân lực đo đạc kéo dài Chi phí bay chụp rất đắt cho diện tích nhỏ Tối ưu hóa chi phí và thiết bị sẵn có

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Bình sai tọa độ lưới đường chuyền theo đúng quy chuẩn: sai số khép góc $f_\beta \le 2 m_\beta \sqrt{n}$, sai số tương đối $f_s/[S] \le 1/4000$ (cho KV1) và $\le 1/2000$ (cho KV2).
    • Tọa độ chuyển đổi chuẩn xác về hệ VN-2000 kinh tuyến trục Hà Nội $105^\circ00'$.
    • Đảm bảo 100% các thửa đất được tạo vùng Topology khép kín, không trùng đè (overlap) hoặc hở đỉnh (undershoot/overshoot).
    • Phân lớp (Level) chuẩn hóa từ Level 1 đến Level 63 theo chuẩn MicroStation V8i.
  • Should Have (Nên có):
    • Tự động hóa gán nhãn địa chính (Số thửa, diện tích, loại đất) từ cơ sở dữ liệu thuộc tính.
    • Tự động quay hướng chữ ghi chú theo hướng Bắc bản đồ.
  • Could Have (Có thể có):
    • Xuất dữ liệu nhãn thửa ra định dạng .txt phục vụ chuyển tiếp vào phần mềm quản lý đất đai FAMIS hoặc hệ thống VBDLIS.
  • Won't Have (Không thực hiện):
    • Xây dựng mô hình bề mặt 3D chi tiết các công trình kiến trúc ngầm.

Thiết kế hệ thống và Cơ sở Toán học

1. Cơ sở toán học

Hệ quy chiếu và hệ tọa độ quốc gia VN-2000 dựa trên Elipxôit WGS-84 với các tham số:

  • Bán trục lớn: $a = 6.378.137,0\text{ m}$
  • Độ dẹt: $\alpha = 1 / 298,25723563$
  • Tốc độ quay quanh trục: $\omega = 7,292115 \times 10^{-11}\text{ rad/s}$
  • Hằng số trọng trường Trái Đất: $GM = 398.600,5 \times 10^9\text{ m}^3/\text{s}^2$
  • Phép chiếu UTM (Universal Transverse Mercator), múi chiếu $3^\circ$, kinh tuyến trục $105^\circ00'$ tại Hà Nội, hệ số co dãn tỷ lệ chiều dài $K = 0,9999$.

2. Quy chuẩn phân mảnh tờ bản đồ địa chính tỷ lệ 1:500

Theo quy định phân mảnh bản đồ địa chính:

  • Mảnh BĐĐC tỷ lệ 1:2000 kích thước thực tế $1 \times 1\text{ km}$ ($100\text{ ha}$), khung tiêu chuẩn $50 \times 50\text{ cm}$.
  • Chia mảnh 1:2000 thành 16 ô vuông, mỗi ô vuông có kích thước thực tế $0,25 \times 0,25\text{ km}$ ($250 \times 250\text{ m}$), tương ứng diện tích thực địa là $6,25\text{ ha}$ ngoài thực địa, kích thước khung trong tiêu chuẩn trên giấy là $50 \times 50\text{ cm}$.
  • Danh pháp số hiệu: [Số hiệu mảnh 1:2000] - (Số thứ tự từ 1 đến 16).

3. Technology Stack & Thiết bị triển khai

+-----------------------------------------------------------------------------------+
|                              HARDWARE & FIELD DEVICES                            |
|  - Leica TCRA 1103 Plus (Total Station): Độ chính xác góc 3", EDM 2mm + 2ppm      |
|  - Trimble 4600LS (Single-Frequency GPS Receiver): Lưới địa chính tĩnh          |
|  - Gương đơn, gương sào mini, chân máy, thước thép định chuẩn                     |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|                           PROCESSING & COMPUTATION STACK                          |
|  - Module trút số liệu & Xử lý số liệu dã ngoại Leica Geo Office / VietMap        |
|  - Thuật toán giải bài toán trắc địa ngược & Tọa độ cực                           |
|  - Module bình sai lưới tự do & lưới ràng buộc                                    |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|                             GRAPHICS & GIS ENVIRONMENT                            |
|  - MicroStation V8i (Bentley Systems): Nền tảng CAD phân lớp vector chuyên dụng    |
|  - VietMap XM (Phân hệ BĐĐC Thông tư 25): Topology, Gán nhãn, Biên tập khung      |
+-----------------------------------------------------------------------------------+

Implementation và kết quả

Development Process & Thuật toán cốt lõi

1. Thuật toán tính toán tọa độ cực ngoại nghiệp

Tại trạm máy toàn đạc $A(X_A, Y_A, H_A)$ định hướng về điểm $B(X_B, Y_B)$, tọa độ điểm chi tiết $P(X_P, Y_P, H_P)$ được xác định tự động qua hệ phương trình trắc địa:

$$\alpha_{A-B} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\alpha_{A-P} = \alpha_{A-B} + \beta_P$$

$$\Delta X_{A-P} = S_P \cdot \cos(\alpha_{A-P})$$

$$\Delta Y_{A-P} = S_P \cdot \sin(\alpha_{A-P})$$

$$X_P = X_A + \Delta X_{A-P}$$

$$Y_P = Y_A + \Delta Y_{A-P}$$

$$H_P = H_A + i_m + S_P \cdot \tan(v_P) - l_g$$

Trong đó:

  • $S_P$: Khoảng cách ngang từ trạm máy đến điểm gương $P$.
  • $\beta_P$: Góc bằng kẹp giữa hướng định hướng $AB$ và hướng ngắm $AP$.
  • $v_P$: Góc đứng (hoặc góc thiên đỉnh $z_P$ với $v_P = 90^\circ - z_P$).
  • $i_m$: Chiều cao máy toàn đạc tại trạm $A$.
  • $l_g$: Chiều cao gương sào tại điểm chi tiết $P$.
# Mô phỏng thuật toán tính toạ độ cực và chuyển đổi định dạng tệp sang XYH
import math

def polar_to_cartesian(x_station, y_station, h_station, inst_height, target_height, hz_angle_deg, dist_h, vert_angle_deg):
    """
    Tính toạ độ X, Y, H của điểm chi tiết từ trạm máy theo phương pháp toạ độ cực
    """
    hz_rad = math.radians(hz_angle_deg)
    vert_rad = math.radians(vert_angle_deg)

    # Tính gia số toạ độ
    delta_x = dist_h * math.cos(hz_rad)
    delta_y = dist_h * math.sin(hz_rad)

    # Tính toạ độ tuyệt đối
    x_point = x_station + delta_x
    y_point = y_station + delta_y

    # Tính độ cao lượng giác
    h_point = h_station + inst_height + (dist_h * math.tan(vert_rad)) - target_height

    return round(x_point, 4), round(y_point, 4), round(h_point, 4)

# Ví dụ điểm trạm DC1
x_st, y_st, h_st = 2324560.125, 584210.450, 6.320
im, lg = 1.450, 1.500
xp, yp, hp = polar_to_cartesian(x_st, y_st, h_st, im, lg, 45.2500, 35.80, 1.1500)
# Output định dạng XYH: Điểm | X | Y | H | Mã code
print(f"Point_01 {xp} {yp} {hp} TN_GOC_THUA")

2. Cấu trúc phân lớp đồ họa (Level Structure) trong MicroStation V8i

Level 10: Ranh giới thửa đất chính (Polygon bao khép kín)
Level 11: Số thứ tự thửa đất (Text Node)
Level 12: Diện tích thửa đất tự động (Text Node)
Level 13: Mục đích sử dụng / Loại đất (ONT, CLN, LUC, BHK...)
Level 20: Ranh giới nhà ở kiên cố, nhà bê tông nhiều tầng (Line/Shape)
Level 21: Ranh giới tường chung, tường riêng, công trình phụ
Level 30: Tim đường, mép đường giao thông nhựa, bê tông, ngõ xóm
Level 40: Thủy hệ (sông Nhuệ, mương tiêu thoát nước, hồ đầm)
Level 50: Ranh giới địa giới hành chính, mốc giới quy hoạch
Level 60: Khung bản đồ, lưới ki-lô-mét, bảng chú dẫn kỹ thuật

Kiểm tra, Đánh giá và Độ chính xác (Validation & Testing)

1. Kiểm soát sai số lưới đường chuyền kinh vĩ

Các chỉ tiêu kỹ thuật khống chế đo vẽ trên địa bàn phường Phú Diễn tuân thủ nghiêm ngặt tiêu chuẩn đường chuyền kinh vĩ đô thị tỷ lệ 1:500:

Hạng mục kiểm tra Tiêu chuẩn quy định (Quy phạm) Kết quả thực tế đạt được Đánh giá
Chiều dài tuyến lớn nhất $[S]_{\max}$ $\le 600\text{ m}$ (KV1) / $\le 300\text{ m}$ (KV2) $482,5\text{ m}$ (KV1) / $260,0\text{ m}$ (KV2) Đạt chuẩn
Chiều dài cạnh đơn $20\text{ m} \le S \le 400\text{ m}$ $35,2\text{ m} - 210,5\text{ m}$ Đạt chuẩn
Tỷ lệ cạnh liền kề Không chênh lệch quá $2,5$ lần Max $1,8$ lần Đạt chuẩn
Sai số trung phương đo góc ($m_\beta$) $\le 15''$ $\pm 4,2''$ Vượt chỉ tiêu
Sai số khép góc tuyệt đối ($f_\beta$) $f_\beta \le 2 m_\beta \sqrt{n} = 2 \times 15'' \times \sqrt{8} \approx 84,8''$ $26,5''$ Đạt chuẩn
Sai số khép tương đối tuyến ($f_s/[S]$) $\le 1/4000$ (KV1) / $\le 1/2000$ (KV2) $1 / 6850$ (KV1) / $1 / 4200$ (KV2) Vượt chỉ tiêu
Sai số trung phương đo cạnh sau bình sai $\le 0,05\text{ m}$ $\pm 0,018\text{ m}$ Rất chính xác
Sai số chênh cao đo đi - đo về $\Delta h \le \pm 100\sqrt{L}\text{ mm}$ ($L\text{ tính theo km}$) $\pm 18\text{ mm}$ (trên tuyến $0,48\text{ km}$) Đạt chuẩn

2. Xử lý Topology và Đóng vùng thửa đất trên VietMap XM

Quá trình tự động hóa đóng vùng (Create Topology) trên phần mềm VietMap XM xử lý dữ liệu vector từ MicroStation V8i đạt kết quả:

  • Tỷ lệ đóng vùng thành công: 100% các thửa đất được khép vùng tự động.
  • Xử lý lỗi hình học: Phát hiện và chỉnh sửa $100%$ các điểm thừa (overshoot), điểm hở ranh giới (undershoot) phát sinh do đo ngắm tán xạ tại các góc tường nhà dân.
  • Tính toán diện tích: Thuật toán Gauss tích phân diện tích giải tích từ tọa độ đỉnh thửa đất:

$$S = \frac{1}{2} \left| \sum_{i=1}^{n} (X_i Y_{i+1} - X_{i+1} Y_i) \right|$$

Toàn bộ số liệu diện tích được gán nhãn chính xác đến $0,1\text{ m}^2$, đồng bộ hoàn toàn với bảng biểu mục kê đất đai.

Đổi mới và đóng góp

  1. Chuẩn hóa công nghệ theo Thông tư 25/2014/TT-BTNMT: Chuyển đổi toàn diện từ quy trình đo vẽ bán thủ công sang chuỗi dữ liệu số khép kín, ứng dụng phân hệ mới nhất của VietMap XM trên nền đồ họa 64-bit MicroStation V8i.
  2. Nâng cao năng suất và độ chính xác:
    • Tốc độ xử lý dữ liệu nội nghiệp tăng hơn 65% so với quy trình cũ sử dụng AutoCAD/FAMIS truyền thống.
    • Loại bỏ hoàn toàn sai số sao chép sổ tay dã ngoại nhờ cơ chế trút dữ liệu số trực tiếp từ bộ nhớ trong của máy toàn đạc Leica TCRA 1103 Plus sang tệp .XYH.
  3. Tự động hóa biên tập và kiểm tra:
    • Tính năng tự động định hướng nhãn chữ theo trục Bắc - Nam giúp bản đồ đạt mỹ thuật cao mà không cần xoay text thủ công.
    • Tính năng tự động kiểm tra tiếp biên (Edge Matching) giữa tờ bản đồ số 40 với các tờ phụ cận, loại bỏ hoàn toàn hiện tượng lệch ranh giới hành chính và ranh giới thửa đất giáp ranh.
  4. Đóng góp cho công tác quản lý địa phương: Cung cấp bộ cơ sở dữ liệu số chuẩn xác cho UBND phường Phú Diễn và Văn phòng Đăng ký Đất đai quận Bắc Từ Liêm, hỗ trợ giải quyết dứt điểm các vướng mắc về cấp GCNQSDĐ và phục vụ quy hoạch hạ tầng giao thông đô thị.

Ứng dụng thực tế và triển khai

+-----------------------------------------------------------------------------------+
|                            QUY TRÌNH TRIỂN KHAI THỰC ĐỊA                          |
|                                                                                   |
+-----------------------------------------------------------------------------------+

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận QSDĐ lần đầu: Trích lục tờ bản đồ số 40 cung cấp tọa độ, kích thước cạnh thửa và diện tích pháp lý chuẩn xác, giúp người dân hoàn thiện hồ sơ cấp sổ đỏ nhanh chóng.
  • Giải phóng mặt bằng và bồi thường tái định cư: Dữ liệu chi tiết về loại nhà (nhà gạch, bê tông, số tầng) trên Level 20-21 cho phép áp giá đền bù tài sản trên đất chuẩn xác $100%$, tránh khiếu nại kéo dài.
  • Quản lý biến động đất đai: Khi xảy ra tách thửa, hợp thửa hoặc chuyển nhượng, cán bộ địa chính chỉ cần cập nhật đỉnh thửa trên nền file vector chuẩn, hệ thống tự động sinh số thửa mới và tính toán lại diện tích.

Phân tích hiệu quả kinh tế (ROI)

  • Tiết kiệm chi phí đo đạc: Giảm thời gian đo ngoại nghiệp từ 15 ngày xuống còn 6 ngày cho một tờ bản đồ chi tiết $6,25\text{ ha}$ khu dân cư phức tạp.
  • Hiệu quả đầu tư: Việc ứng dụng phần mềm VietMap XM giúp giảm $50%$ nhân lực xử lý nội nghiệp, thu hồi vốn đầu tư thiết bị và bản quyền phần mềm chỉ sau 2-3 dự án đo đạc cấp xã/phường.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật cản đô thị: Mật độ nhà cao tầng và ngõ nhỏ đặc trưng tại phường Phú Diễn gây khó khăn cho việc thông hướng quang học giữa các trạm máy toàn đạc, đòi hỏi phải phát triển nhiều trạm đo phụ (trạm cóc).
  • Thiết bị định vị GPS đơn tần: Máy GPS Trimble 4600LS là thiết bị đơn tần số, thời gian thu tín hiệu tĩnh cần kéo dài (từ 45 đến 60 phút/điểm) để đảm bảo độ chính xác tọa độ điểm gốc.

Hướng phát triển công nghệ

  • Nâng cấp công nghệ GNSS RTK đa tần: Ứng dụng công nghệ đo động thời gian thực (RTK) kết hợp mạng lưới trạm định vị vệ tinh quốc gia VNGEONET (trạm CORS), cho phép xác định tọa độ tức thời với độ chính xác cỡ centimet trong vài giây.
  • Tích hợp bay quét 3D UAV LiDAR: Kết hợp thiết bị bay không người lái (UAV) gắn cảm biến LiDAR để quét mô hình 3D thực tế toàn bộ khu đô thị, giải quyết triệt để các góc chết trên mái nhà và ban công.
  • Chuyển đổi sang CSDL Địa chính 3D (3D Cadastre): Xây dựng dữ liệu không gian 3 chiều phục vụ quản lý căn hộ chung cư cao tầng, trung tâm thương mại ngầm và không gian ngầm đô thị theo xu hướng thành phố thông minh (Smart City).

Đối tượng hưởng lợi

  • Sinh viên & Nghiên cứu sinh ngành Quản lý Đất đai / Trắc địa - Bản đồ: Nắm vững quy trình công nghệ chuẩn từ thiết kế lưới khống chế, tính toán bình sai đến kỹ năng vận hành chuyên sâu phần mềm MicroStation V8i và VietMap XM.
  • Kỹ sư Trắc địa & Doanh nghiệp Đo đạc: Tiếp cận phương pháp kiểm soát sai số, thuật toán xử lý dữ liệu dã ngoại tự động, nâng cao năng suất thành lập hồ sơ địa chính và giải phóng mặt bằng.
  • Cơ quan Quản lý Nhà nước (UBND, Phòng TN&MT): Sở hữu bộ cơ sở dữ liệu số hóa đồng bộ, có tính pháp lý cao, làm nền tảng xây dựng hệ thống thông tin đất đai đa mục tiêu (LIS).
  • Chủ sử dụng đất (Người dân địa phương): Được xác định ranh giới thửa đất rõ ràng, minh bạch, giảm thiểu nguy cơ tranh chấp lấn chiếm ranh giới với các hộ liền kề.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và môi trường phần mềm để vận hành hệ thống là gì?

Hệ thống vận hành tối ưu trên máy tính chạy hệ điều hành Windows 7/10/11 (64-bit), CPU Intel Core i5 thế hệ mới hoặc tương đương, RAM tối thiểu 8GB, card đồ họa rời hỗ trợ OpenGL. Về phần mềm: Cần cài đặt MicroStation V8i (SelectSeries 3/4) làm nền tảng CAD, tích hợp bộ công cụ VietMap XM phân hệ bản đồ địa chính tuân thủ Thông tư 25/2014/TT-BTNMT.

2. Khi gặp góc khuất trong ngõ hẹp không thể ngắm máy toàn đạc, phương án xử lý kỹ thuật ra sao?

Cần thiết lập trạm máy phụ (trạm đo cóc) từ điểm khống chế gần nhất bằng phương pháp giao hội góc - cạnh hoặc đường chuyền treo ngắn (không quá 2 cạnh). Đo kiểm tra kép các điểm chi tiết từ 2 trạm máy khác nhau hoặc đo bổ sung bằng thước thép định chuẩn kết hợp phương pháp dóng thẳng hàng để xác định tọa độ bù.

3. Tại sao bản đồ địa chính tỷ lệ 1:500 bắt buộc phải dùng hệ quy chiếu VN-2000 múi chiếu 3 độ?

Múi chiếu $3^\circ$ có kinh tuyến trục quy định riêng cho từng tỉnh/thành (Hà Nội là $105^\circ00'$) với hệ số biến dạng chiều dài $K = 0,9999$. Việc này giúp độ biến dạng chiều dài trên mặt phẳng chiếu luôn nhỏ hơn $\pm 5\text{ cm/km}$, đáp ứng độ chính xác nghiêm ngặt của bản đồ tỷ lệ lớn 1:500 ở khu vực đô thị có giá trị đất đai cao.

4. Cách khắc phục triệt để lỗi không tạo được Topology (thửa đất không khép vùng) trong VietMap XM?

Lỗi không đóng vùng thường do 2 nguyên nhân:

  1. Hở ranh giới (Undershoot): Dùng lệnh Extend hoặc tính năng tự động tìm điểm hở với ngưỡng lọc sai số (Tolerance $= 0,005\text{ m}$) trên VietMap XM để nối đỉnh.
  2. Thừa đường ranh giới (Overshoot) hoặc đè vạch: Dùng công cụ Trim / Clean Topology để loại bỏ rác đồ họa. Đảm bảo toàn bộ ranh giới thửa đất nằm trọn vẹn trên Level quy định (Level 10).

5. Hồ sơ nghiệm thu một tờ bản đồ địa chính số hoàn chỉnh bao gồm những sản phẩm gì?

Hồ sơ nghiệm thu kỹ thuật bàn giao gồm:

  • Bản đồ địa chính số (Tệp .dgn MicroStation đã biên tập hoàn thiện khung và nhãn thửa).
  • Bản đồ in trên giấy ảnh kích thước $50 \times 50\text{ cm}$ có chữ ký xác nhận của các hộ giáp ranh, cán bộ đo đạc và UBND phường.
  • Tệp cơ sở dữ liệu bảng biểu thuộc tính (Sổ mục kê đất đai, Sổ địa chính, Bảng tổng hợp diện tích theo phân loại đất).
  • Báo cáo thuyết minh kỹ thuật, bảng tính kết quả bình sai tọa độ lưới GPS và lưới đường chuyền kinh vĩ ngoại nghiệp.

Kết luận

Khóa luận tốt nghiệp đã ứng dụng thành công chuỗi công nghệ tích hợp máy toàn đạc điện tử hiện đại Leica TCRA 1103 Plus cùng tổ hợp phần mềm MicroStation V8i và VietMap XM trong công tác thành lập tờ bản đồ địa chính số 40 tỷ lệ 1:500 tại phường Phú Diễn, quận Bắc Từ Liêm, TP. Hà Nội. Toàn bộ các chỉ tiêu kỹ thuật về khống chế mặt bằng, độ chính xác đo vẽ góc - cạnh chi tiết và cấu trúc cơ sở dữ liệu số đều đạt và vượt các tiêu chuẩn quy định tại Thông tư 25/2014/TT-BTNMT. Kết quả của đề tài không chỉ khẳng định tính khả thi và ưu thế vượt trội của việc tự động hóa đo vẽ địa chính mà còn cung cấp tài liệu kỹ thuật có giá trị thực tiễn cao phục vụ trực tiếp công tác quản lý đất đai và chuyển đổi số tài nguyên môi trường tại địa phương.
