Giới thiệu dự án
Công tác quản lý nhà nước về đất đai theo quy định của Luật Đất đai năm 2013, Thông tư số 25/2014/TT-BTNMT và Thông tư số 30/2013/TT-BTNMT của Bộ Tài nguyên và Môi trường đòi hỏi hệ thống cơ sở dữ liệu không gian địa chính phải đạt độ chính xác cao, đồng bộ và có giá trị pháp lý tuyệt đối. Tại Việt Nam, hơn 85% diện tích đất nông thôn và vùng trung du miền núi vẫn đang trong quá trình đo đạc chỉnh lý biến động từ các bộ bản đồ cũ tỉ lệ nhỏ sang bản đồ số địa chính tỷ lệ lớn (1:1000, 1:2000) nhằm phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giao đất và xây dựng cơ sở dữ liệu đất đai quốc gia.
Thực trạng công tác quản lý đất đai tại xã Thượng Hà, huyện Bảo Yên, tỉnh Lào Cai trước đây chủ yếu sử dụng bộ bản đồ địa chính 17 tờ tỷ lệ 1:2000 đo vẽ từ giai đoạn 2004 – 2005. Sau hơn một thập kỷ, quá trình chuyển đổi cơ cấu cây trồng, chia tách thửa đất nông - lâm nghiệp, mở rộng hạ tầng giao thông và biến động do tự nhiên đã khiến bản đồ cũ sai lệch lớn so với hiện trạng thực địa. Khu vực nghiên cứu mang đặc thù địa hình đồi núi phức tạp (vùng đồi 300 – 500m xen kẽ thung lũng sông Chảy và sông Hồng), bị chia cắt mạnh bởi khe suối và thảm thực vật, dẫn đến phương pháp đo đạc truyền thống bằng máy kinh vĩ quang cơ hoặc toàn đạc điện tử độc lập gặp nhiều hạn chế về thông hướng đường ngắm, thời gian triển khai kéo dài và chi phí nhân công cao.
+-----------------------------------------------------------------------------+
| MỤC TIÊU VÀ PHẠM VI DỰ ÁN |
+-----------------------------------------------------------------------------+
| 1. Xây dựng lưới khống chế đo vẽ GNSS (4 điểm Địa chính + 20 điểm GNSS). |
| 2. Đo vẽ chi tiết và chỉnh lý biến động tờ bản đồ số 78, tỷ lệ 1:1000. |
| 3. Xây dựng Topology, gán thuộc tính, biên tập bản đồ số trên MicroStation. |
| 4. Thống kê diện tích, lập bảng quy chủ và hoàn thiện hồ sơ địa chính. |
+-----------------------------------------------------------------------------+
Đề tài đặt ra các mục tiêu kỹ thuật cụ thể:
- Thiết lập lưới khống chế đo vẽ: Ứng dụng công nghệ vệ tinh GNSS (Global Navigation Satellite System) với phương pháp đo động thời gian thực RTK (Real-Time Kinematic) nhằm thành lập hệ thống 24 điểm tọa độ khống chế mặt bằng và độ cao đạt độ chính xác hạng mục tiêu.
- Thu thập số liệu đo vẽ chi tiết: Triển khai đo tọa độ các điểm ranh giới thửa đất, địa vật nhân tạo, hệ thống thủy hệ và giao thông trên toàn bộ tờ bản đồ số 78.
- Số hóa và biên tập bản đồ địa chính: Ứng dụng tích hợp phần mềm nền tảng MicroStation V8i và tiện ích chuyên ngành GcadasCE để xử lý tệp dữ liệu đo, xây dựng quan hệ topo (Topology), tính toán diện tích và tự động hóa vẽ nhãn thửa.
- Phân tích và thống kê dữ liệu: Xuất bảng tổng hợp diện tích đất đai theo từng chủ sử dụng và loại đất theo phân loại chuẩn của Bộ TN&MT.
Giải pháp kết hợp giữa công nghệ định vị vệ tinh GNSS RTK và phần mềm biên tập MicroStation V8i/GcadasCE giúp rút ngắn 65% thời gian ngoại nghiệp, triệt tiêu sự phụ thuộc vào điều kiện thông hướng quang học giữa các trạm máy và đảm bảo sai số vị trí điểm sau bình sai luôn $\le 5\text{ cm}$, đáp ứng hoàn hảo tiêu chuẩn bản đồ địa chính tỷ lệ 1:1000 với diện tích tiêu chuẩn $25\text{ ha}$ ngoài thực địa.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi triển khai, việc lựa chọn công nghệ đo vẽ và xử lý dữ liệu được đánh giá thông qua so sánh đa tiêu chí giữa các phương pháp trắc địa địa chính phổ biến:
| Tiêu chí đánh giá |
Phương pháp Toàn đạc điện tử truyền thống |
Phương pháp Ảnh hàng không / UAV kết hợp đo bù |
Phương pháp GNSS RTK kết hợp MicroStation/GcadasCE (Giải pháp đề xuất) |
| Yêu cầu thông hướng |
Bắt buộc phải thông hướng quang học giữa trạm máy và gương |
Không yêu cầu trên không, nhưng cần điểm kiểm soát mặt đất (GCP) |
Chỉ cần không gian thoáng phía trên máy thu, không cần thông hướng giữa các điểm |
| Tốc độ ngoại nghiệp |
Chậm (60 - 100 điểm/ngày/tổ) |
Nhanh trên diện tích lớn, chậm ở khâu xử lý ảnh |
Cực nhanh (300 - 500 điểm/ngày/tổ) |
| Độ chính xác mặt bằng |
Cao ($\pm 5\text{ mm} + 2\text{ ppm}$) |
Trung bình ($\pm 5 - 10\text{ cm}$) phụ thuộc GSD |
Rất cao ($\pm 10\text{ mm} + 1\text{ ppm}$) |
| Khả năng thích ứng địa hình |
Kém ở vùng đồi núi bị che khuất tầm nhìn |
Khó nhận dạng ranh giới thửa dưới tán cây rậm rạp |
Tốt, cơ động cao trong mọi địa hình thung lũng, đồi bát úp |
| Mức độ tự động hóa nội nghiệp |
Thủ công qua tệp tọa độ rời rạc |
Bán tự động (vector hóa trên bình đồ ảnh) |
Tự động hóa cao từ trút dữ liệu đến tạo vùng Topology |
Áp dụng phương pháp phân loại yêu cầu MoSCoW trong thiết kế giải pháp:
- Must have (Bắt buộc): Tuân thủ quy chuẩn tọa độ VN-2000 kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$; hình học thửa đất phải khép vùng $100%$ không có lỗi thừa nút (overshoot) hoặc hở ranh (undershoot); sai số trung phương vị trí điểm đo chi tiết $< 10\text{ cm}$.
- Should have (Nên có): Tự động gán nhãn thửa (số thửa, diện tích, loại đất) từ cơ sở dữ liệu thuộc tính; trút dữ liệu trực tiếp từ máy GNSS sang định dạng chuẩn
.dat, .txt.
- Could have (Có thể có): Khả năng chuyển đổi tệp đồ họa
.dgn sang định dạng GIS (.shp) phục vụ tích hợp hệ thống thông tin đất đai đa mục tiêu VILIS/eLIS.
- Won't have (Chưa thực hiện): Xây dựng mô hình số hóa độ cao 3D bề mặt (DEM/TIN) cho toàn bộ địa giới hành chính xã.
Thiết kế hệ thống
Kiến trúc luồng xử lý dữ liệu địa chính số được thiết kế thành chuỗi liên hoàn từ thiết bị thu thập đến môi trường biên tập:
[Máy Tĩnh BASE (VN-2000)] --- UHF Radio 25W ---> [Máy Động ROVER (South S82)]
|
v (Thu thập tọa độ chi tiết)
[Tệp thô FC5/RAW] <----------------------- Cáp trút USB / Bluetooth
|
v (Chuyển đổi định dạng)
[Tệp ASCII .dat / .txt]
|
v (Trút số liệu / Triển điểm)
[MicroStation V8i (Engine đồ họa)] <====> [GcadasCE (Cơ sở dữ liệu & Topology)]
|
+---> Sửa lỗi hình học (Snapping, Close Shape)
+---> Đóng vùng tạo Topology (Centroid Generation)
+---> Gán nhãn thửa & Thông tin quy chủ
+---> Biên tập khung bản đồ địa chính tỷ lệ 1:1000
Hệ thống công nghệ và tham số toán học áp dụng:
- Hệ quy chiếu và Tọa độ: VN-2000, Ellipsoid WGS-84 quy chuẩn Việt Nam ($a = 6,378,137.0\text{ m}$; độ dẹt $\alpha = 1/298.25723563$). Kinh tuyến trục tỉnh Lào Cai: $106^\circ 30'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài kinh tuyến trục $k_0 = 0.9999$.
- Cấu hình phần cứng GNSS: Bộ thu South S82 đa tần số, công suất phát Radio ngoài 25W với 9 kênh tần số UHF, tầm vươn tín hiệu hiệu dụng lên tới $12\text{ km}$.
- Hệ thống phần mềm:
- Bentley MicroStation V8i (môi trường thiết kế đồ họa vector đa lớp CAD).
- GcadasCE (Module chuyên ngành Địa chính chạy trên nền MicroStation, hỗ trợ quản lý quan hệ topology và thuộc tính thửa đất).
- Pronet / South GNSS Processor (phần mềm bình sai lưới tọa độ GNSS tĩnh và động).
Cấu trúc phân lớp dữ liệu (Level Design) trong môi trường MicroStation V8i:
- Level 1: Ranh giới thửa đất chính thức (Line/Linestring, Color: White/Index 0, Weight: 1).
- Level 10: Số thứ tự thửa đất (Text, Font: 1 VN-VnTime, Size: 1.5m).
- Level 12: Diện tích thửa đất và ký hiệu loại đất (Text, Size: 1.2m).
- Level 32: Thủy hệ (sông, suối, mương máng, bờ kè).
- Level 40: Hệ thống giao thông (đường bê tông liên thôn, đường mòn, taluy).
Methodology
Dự án áp dụng phương pháp luận kết hợp giữa quy trình kiểm soát chất lượng hình học trắc địa (Geodetic Quality Control) và quy trình sản xuất bản đồ số tiêu chuẩn theo mô hình thác nước lặp (Iterative Waterfall):
+------------------+ +-------------------+ +--------------------+
| 1. Khảo sát & | --> | 2. Đo lưới GNSS | --> | 3. Đo vẽ chi tiết |
| Thu thập tư | | Bình sai lưới | | Hiện trạng ranh |
| liệu cơ sở | | (Pronet) | | thửa thực địa |
+------------------+ +-------------------+ +--------------------+
|
v
+------------------+ +-------------------+ +--------------------+
| 6. In ấn, lưu trữ| <-- | 5. Kiểm tra đối | <-- | 4. Xử lý Topology |
| & Bàn giao | | soát thực địa | | Biên tập bản đồ |
| sản phẩm BĐĐC | | (Quality Gate) | | (GcadasCE) |
+------------------+ +-------------------+ +--------------------+
Chiến lược quản trị rủi ro kỹ thuật:
- Rủi ro mất tín hiệu vệ tinh do địa hình che khuất: Bố trí trạm Base trên vị trí cao, thoáng đãng (điểm mốc địa chính cấp cao); kích hoạt chế độ đo bù góc cạnh bằng máy toàn đạc điện tử tại các điểm ranh khuất dưới thảm thực vật rậm rạp.
- Rủi ro tranh chấp ranh giới thực địa: Thực hiện đối soát trực tiếp cùng cán bộ địa chính xã và chủ sở hữu liền kề trước khi cố định ranh giới trên bản vẽ.
Implementation và kết quả
Development process
Quá trình triển khai dự án trải qua 4 giai đoạn chính xác định rõ các mốc bàn giao kỹ thuật:
1. Ngoại nghiệp: Thiết lập lưới và đo chi tiết
Lưới địa chính xã Thượng Hà gồm 4 điểm địa chính cơ sở và 20 điểm khống chế GNSS. Thiết bị Base đặt tại mốc địa chính có tọa độ gốc VN-2000, phát tín hiệu hiệu chỉnh số nguyên đa trị $N$ (RTK correction data) qua sóng vô tuyến UHF 25W đến thiết bị Rover.
Công thức xác định tọa độ cực của điểm chi tiết $P$ từ điểm trạm máy $A$ với góc phương vị $\alpha_{A-P}$ và khoảng cách ngang $S$:
$$\Delta X_{A-P} = S \cdot \cos(\alpha_{A-P})$$
$$\Delta Y_{A-P} = S \cdot \sin(\alpha_{A-P})$$
$$X_P = X_A + \Delta X_{A-P}$$
$$Y_P = Y_A + \Delta Y_{A-P}$$
Sai số khép góc giới hạn của đường chuyền khống chế tuân thủ theo Thông tư 25/2014/TT-BTNMT:
$$f_\beta = 2 \cdot m_\beta \cdot \sqrt{n}$$
(Trong đó $m_\beta \le 5''$ là sai số trung phương đo góc, $n$ là số góc trong tuyến đo).
2. Trút số liệu và chuẩn hóa định dạng
Số liệu sau khi thu thập trên máy South S82 được trút sang máy tính qua giao thức truyền thông nối tiếp/USB với thông số: Baudrate 9600 bps, Data bits 8, Stop bits 1, No parity. Tệp nhị phân gốc .FC5 được trích xuất sang định dạng .dat và chuyển đổi sang dạng bảng .txt phân tách bằng dấu phẩy:
// Cấu trúc tệp dữ liệu đo chi tiết GNSS (.txt)
Point_ID, Northing_X(m), Easting_Y(m), Elevation_H(m), Feature_Code, Description
DC78_01, 2465120.452, 485123.114, 135.420, MD, MocDiaChinh_Goc
GC78_01, 2465150.320, 485160.850, 136.110, RD, RanhDat_HoOngA
GC78_02, 2465175.890, 2465190.220, 135.980, RD, RanhDat_HoOngA
GC78_03, 2465210.120, 485230.450, 137.450, RD, RanhDat_HoOngB
GT78_01, 2465110.000, 485100.500, 134.800, GT, MepDuongBeTong
TH78_01, 2465090.250, 485080.120, 132.500, TH, BoSuoiChay
3. Xử lý Topology và biên tập bản đồ trên GcadasCE
- Bước 1: Khởi động GcadasCE, liên kết cơ sở dữ liệu Access/SQL Server, thiết lập đơn vị hành chính: Tỉnh Lào Cai $\rightarrow$ Huyện Bảo Yên $\rightarrow$ Xã Thượng Hà.
- Bước 2: Thiết lập tỷ lệ bản đồ $1:1000$ (kích thước khung chuẩn ngoài thực địa $500\text{ m} \times 500\text{ m} = 25\text{ ha}$, kích thước bản vẽ $50\text{ cm} \times 50\text{ cm}$).
- Bước 3: Triển khai điểm chi tiết tự động từ tệp
.txt lên các lớp (levels) tương ứng.
- Bước 4: Nối ranh thửa và thực hiện kiểm tra quan hệ không gian.
// Mô phỏng thuật toán kiểm tra tính đóng vùng và Topology trong module Gcadas
typedef struct {
double x, y;
} Point2D;
typedef struct {
Point2D start_node;
Point2D end_node;
int layer;
} Edge;
// Hàm kiểm tra sai số hở ranh thửa (Dangling Node Snapping)
bool CleanTopologyErrors(Edge edges[], int edge_count, double tolerance) {
bool has_error = false;
for (int i = 0; i < edge_count; i++) {
for (int j = i + 1; j < edge_count; j++) {
double dist = CalculateDistance(edges[i].end_node, edges[j].start_node);
if (dist > 0.0 && dist <= tolerance) {
// Tự động bắt điểm (Snap) khi khoảng hở nhỏ hơn ngưỡng sai số (ví dụ 1mm)
edges[i].end_node = edges[j].start_node;
has_error = true;
}
}
}
return has_error; // Trả về true nếu đã sửa lỗi hở ranh
}
+-------------------------------------------------------------------------+
| QUY TRÌNH XỬ LÝ TOPOLOGY TRÊN GCADAS |
+-------------------------------------------------------------------------+
| [Ranh thửa thô] -> [Tự động sửa lỗi (Tolerance 0.001m)] |
| -> [Tạo vùng kín (Polygonization)] |
| -> [Tự động gán Centroid (Tâm thửa)] |
| -> [Tính diện tích tự động theo công thức Gauss] |
| -> [Gán nhãn thửa: Số thửa / Diện tích / Loại đất] |
+-------------------------------------------------------------------------+
Testing và validation
Công tác kiểm tra chất lượng kết quả đo đạc và biên tập được thực hiện qua 3 cấp độ nghiêm ngặt:
-
Đánh giá sai số lưới khống chế GNSS:
- Sai số trung phương vị trí điểm sau bình sai: $m_p = \pm 2.8\text{ cm}$ (đáp ứng tiêu chuẩn $\le 5\text{ cm}$).
- Sai số trung phương tương đối cạnh: $1/68,000$ (vượt tiêu chuẩn quy định $\le 1/50,000$).
- Sai số phương vị cạnh: $3.2''$ (tiêu chuẩn $\le 5''$).
- Sai số cao độ sau bình sai vùng núi: $m_h = \pm 7.4\text{ cm}$ (tiêu chuẩn $\le 12\text{ cm}$).
-
Kiểm tra đo lặp điểm chi tiết thực địa:
Lựa chọn ngẫu nhiên 35 điểm góc thửa đo kiểm tra bằng phương pháp toàn đạc điện tử độc lập từ mốc khống chế:
$$\Delta S = \sqrt{(X_{\text{GNSS}} - X_{\text{Kiểm tra}})^2 + (Y_{\text{GNSS}} - Y_{\text{Kiểm tra}})^2}$$
Kết quả kiểm định ghi nhận: $\Delta S_{\text{max}} = 0.062\text{ m}$; $\Delta S_{\text{trung bình}} = 0.031\text{ m}$, $100%$ điểm kiểm tra nằm trong giới hạn sai số cho phép đối với bản đồ địa chính tỷ lệ 1:1000 vùng trung du miền núi ($M_{\text{cho phép}} = 0.10\text{ m}$).
Kết quả đạt được
Dự án đã hoàn thành toàn diện các hạng mục theo kế hoạch ban đầu:
- Sản phẩm bản đồ: Thành lập hoàn chỉnh tờ bản đồ địa chính số 78 tỷ lệ 1:1000 xã Thượng Hà dạng số (
.dgn) và dạng in giấy khung chuẩn $50\text{ cm} \times 50\text{ cm}$, bao phủ diện tích tự nhiên $25.0\text{ ha}$.
- Đối tượng quản lý: Số hóa và xác lập quan hệ topo cho 142 thửa đất với đầy đủ thông tin ranh giới, chủ sử dụng, mục đích sử dụng (đất ở nông thôn - ONT, đất trồng cây lâu năm - CLN, đất lúa nước - LUC, đất rừng sản xuất - RSX).
- Tính toán diện tích: $100%$ diện tích thửa đất được tính toán tự động bằng thuật toán hình học giải tích, loại bỏ hoàn toàn sai số làm tròn thủ công.
- Hồ sơ địa chính đi kèm: Xuất thành công bảng biểu thống kê diện tích đất đai theo từng chủ sử dụng đất, danh sách tọa độ các đỉnh thửa phục vụ lập biên bản bàn giao mốc ranh giới.
Đổi mới và đóng góp
- Đột phá về tốc độ định vị với công nghệ GNSS RTK UHF Radio: Thay vì phải thiết lập trạm máy toàn đạc điện tử chuyển trạm liên tục qua 15 - 20 trạm phụ (polygone) trên địa hình đồi dốc, việc triển khai 1 trạm Base phát công suất 25W đã bao quát toàn bộ vùng đo với bán kính $12\text{ km}$, cung cấp tọa độ tức thời tại máy Rover với độ chính xác đạt milimet ($10\text{ mm} + 1\text{ ppm}$).
- Tự động hóa hoàn toàn chuỗi xử lý Topo và thuộc tính: Tích hợp module GcadasCE xử lý tự động lỗi quá điểm (overshoot) và hụt điểm (undershoot) với sai số ngưỡng $\le 0.001\text{ m}$, loại bỏ $100%$ thao tác cắt/nối thủ công trên CAD.
- Cải thiện năng suất và hiệu quả kinh tế:
+-------------------------------------------------------------------------+
| CHỈ SỐ CẢI THIỆN HIỆU QUẢ KỸ THUẬT |
+-------------------------------------------------------------------------+
| [Thời gian đo đạc ngoại nghiệp] : Giảm 65% (từ 12 ngày xuống 4 ngày) |
| [Thời gian biên tập nội nghiệp] : Giảm 50% (từ 6 ngày xuống 3 ngày) |
| [Chi phí nhân lực tổ chức đo] : Giảm 45% (từ 5 người xuống 3 người) |
| [Độ tin cậy vị trí mốc ranh] : Tăng 99.8% (loại bỏ sai số cộng dồn) |
+-------------------------------------------------------------------------+
- Đóng góp cho ngành Quản lý đất đai địa phương: Cung cấp bộ tư liệu số chuẩn hóa hệ tọa độ VN-2000, đóng vai trò lớp nền không gian vững chắc cho hệ thống thông tin đất đai (LIS) huyện Bảo Yên, giải quyết dứt điểm các chồng lấn ranh giới lịch sử giữa 18 thôn bản thuộc xã Thượng Hà.
Ứng dụng thực tế và triển khai
Tình huống ứng dụng thực tế
- Cấp mới và đổi GCNQSDĐ: Dữ liệu tờ bản đồ số 78 cung cấp hồ sơ kỹ thuật thửa đất chính xác tuyệt đối, làm căn cứ pháp lý để UBND huyện Bảo Yên cấp mới Giấy chứng nhận quyền sử dụng đất cho các hộ dân.
- Giải quyết tranh chấp đất đai: Cắm mốc phục hồi ranh giới thửa đất ngoài thực địa dựa trên danh sách tọa độ số hóa, chấm dứt tranh chấp ranh giới vườn đồi giữa các hộ dân giáp ranh.
- Đền bù và giải phóng mặt bằng: Trích lục nhanh chóng diện tích thu hồi khi triển khai các dự án nâng cấp $3\text{ km}$ đường liên xã và các công trình thủy lợi kênh mương sông Chảy.
Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)
Ước tính hiệu quả kinh tế trên 01 đơn vị diện tích đo vẽ (100 ha bản đồ 1:1000):
- Phương pháp Toàn đạc truyền thống:
+ Chi phí nhân công (8 kỹ thuật viên x 25 ngày): 40.000.000 VNĐ
+ Chi phí hao mòn máy móc & di chuyển: 15.000.000 VNĐ
+ Tổng chi phí: 55.000.000 VNĐ
- Phương pháp GNSS RTK + GcadasCE:
+ Chi phí nhân công (3 kỹ thuật viên x 8 ngày): 12.000.000 VNĐ
+ Khấu hao thiết bị GNSS + bản quyền phần mềm: 10.000.000 VNĐ
+ Tổng chi phí: 22.000.000 VNĐ
==> Tiết kiệm chi phí trực tiếp: 60.0% (~33.000.000 VNĐ / 100 ha)
==> Thời gian hoàn vốn đầu tư thiết bị (ROI): 8 - 10 tháng triển khai liên tục.
Lộ trình triển khai mở rộng
[Tháng 1-2]: Chuẩn hóa dữ liệu đo vẽ tờ 78 & Nghiệm thu cấp Sở TN&MT
|
v
[Tháng 3-6]: Nhân rộng công nghệ đo RTK cho 16 tờ bản đồ còn lại xã Thượng Hà
|
v
[Tháng 7-12]: Tích hợp cơ sở dữ liệu không gian vào hệ thống eLIS toàn huyện Bảo Yên
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Vùng mù tín hiệu vệ tinh: Tại các khe sâu hoặc khu vực tán rừng rậm rạp mật độ cao, số lượng vệ tinh thu nhận ($NSV$) có thời điểm $< 5$ vệ tinh hoặc chỉ số suy giảm độ chính xác hình học $PDOP > 4$, dẫn đến trạng thái đo không đạt FIX (chỉ đạt FLOAT hoặc AUTONOMOUS), buộc phải chuyển sang đo gián tiếp.
- Phụ thuộc vào pin và công suất phát Radio: Máy phát ngoài 25W tiêu thụ năng lượng lớn, đòi hỏi ắc-quy dự phòng dung lượng cao khi thi công tại các sườn đồi cách xa nguồn điện lưới.
Hướng phát triển trong tương lai
- Kết hợp công nghệ UAV LiDAR/Photogrammetry: Ứng dụng thiết bị bay không người lái tích hợp cảm biến LiDAR và định vị RTK/PPK để quét bề mặt địa hình dưới tán cây, giải quyết triệt để các khu vực rừng trồng hiểm trở.
- Ứng dụng Trạm CORS (Continuously Operating Reference Stations): Kết nối trạm Rover với mạng lưới trạm định vị vệ tinh quốc gia qua mạng di động 4G/5G (NTRIP Protocol), loại bỏ hoàn toàn việc phải vận hành và bảo vệ trạm Base ngoài thực địa.
- Chuyển đổi dữ liệu lên nền tảng WebGIS nguồn mở: Xây dựng kiến trúc bản đồ Web trên nền tảng GeoServer, cơ sở dữ liệu PostgreSQL/PostGIS và Leaflet/OpenLayers giúp người dân tra cứu thông tin thửa đất trực tuyến trên điện thoại thông minh.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------+
| CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI |
+-----------------------------------------------------------------------------+
| 1. Sinh viên & Nghiên cứu sinh ngành Quản lý đất đai, Trắc địa - Bản đồ: |
| - Cung cấp case-study thực tế về quy trình xử lý dữ liệu GNSS và Gcadas. |
| - Tài liệu tham khảo chuẩn về đồ án tốt nghiệp ứng dụng kỹ thuật cao. |
| |
| 2. Kỹ sư trắc địa & Chuyên viên GIS: |
| - Quy trình chuẩn hóa trút số liệu, lọc sai số và xử lý Topo bản đồ. |
| - Mẹo xử lý nhanh các lỗi hình học thường gặp trên MicroStation V8i. |
| |
| 3. Cơ quan quản lý nhà nước (UBND xã Thượng Hà, Phòng TN&MT Bảo Yên): |
| - Sở hữu bộ bản đồ số địa chính chính quy, đồng bộ, pháp lý minh bạch. |
| - Rút ngắn 70% thời gian xử lý thủ tục cấp Giấy chứng nhận cho người dân.|
| |
| 4. Doanh nghiệp đo đạc và khảo sát địa chính: |
| - Tối ưu hóa mô hình tổ chức đội ngũ, giảm chi phí vận hành ngoại nghiệp.|
| - Nâng cao năng lực cạnh tranh trong các gói thầu số hóa đất đai. |
+-----------------------------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật và cấu hình phần cứng tối thiểu để triển khai giải pháp này là gì?
Hệ thống yêu cầu:
- Ngoại nghiệp: Tối thiểu 01 bộ máy thu GNSS 2 tần số (như South S82, Trimble hoặc CHCNAV) hỗ trợ RTK; 01 radio ngoài công suất 25W; 01 sổ tay điện tử (Controller) chạy hệ điều hành Windows Mobile hoặc Android có cài phần mềm đo đạc chuyên dụng (SurvCE, EGStar).
- Nội nghiệp: Máy tính cấu hình tối thiểu Intel Core i3 (khuyến nghị Core i5/i7 thế hệ mới), RAM 8GB, ổ cứng SSD $256\text{ GB}$, màn hình độ phân giải Full HD. Hệ điều hành Windows 7/10/11 64-bit, cài đặt Bentley MicroStation V8i (SELECTseries) và bộ cài GcadasCE tích hợp khóa cứng bản quyền.
2. Giới hạn độ chính xác và cự ly hoạt động của trạm Base - Rover UHF là bao nhiêu?
Trong điều kiện thời tiết bình thường và địa hình thoáng, máy phát UHF 25W cho cự ly liên lạc hiệu dụng từ $8 - 12\text{ km}$. Sai số định vị đạt được ở trạng thái Fixed:
- Sai số mặt bằng (Horizontal): $\pm (10\text{ mm} + 1\text{ ppm} \times D)$ (với $D$ là khoảng cách từ Rover đến Base tính bằng km).
- Sai số cao độ (Vertical): $\pm (20\text{ mm} + 1\text{ ppm} \times D)$.
Tại cự ly tối đa $10\text{ km}$, sai số mặt bằng chỉ dao động quanh mức $2\text{ cm}$, hoàn toàn đáp ứng tiêu chuẩn sai số vị trí điểm cho phép của bản đồ tỷ lệ 1:1000 ($M_p \le 10\text{ cm}$).
3. Làm thế nào để tích hợp dữ liệu bản đồ DGN từ GcadasCE vào hệ thống thông tin đất đai đa mục tiêu (VILIS/eLIS)?
Sau khi hoàn tất biên tập trên MicroStation V8i và đóng vùng Topology trong GcadasCE, tệp bản đồ .dgn được xuất sang định dạng không gian chuẩn OGC (Open Geospatial Consortium) như ESRI Shapefile (.shp) hoặc Spatial Database (Oracle Spatial, PostGIS) thông qua công cụ FME (Feature Manipulation Engine) hoặc module chuyển đổi tích hợp trong Gcadas. Dữ liệu thuộc tính (số tờ, số thửa, diện tích, họ tên chủ sử dụng, CMND/CCCD, loại đất) được đồng bộ trực tiếp vào cơ sở dữ liệu quản trị đất đai VILIS/eLIS thông qua khóa định danh duy nhất của thửa đất (Mã vạch thửa đất = Mã xã + Số tờ + Số thửa).
4. Quy trình bảo dưỡng mốc khống chế và cập nhật biến động đất đai định kỳ như thế nào?
- Bảo dưỡng mốc: Các mốc khống chế địa chính và mốc GNSS được đúc bằng bê tông cốt thép chôn sâu tại thực địa, có mốc sứ/kim loại khắc tâm mốc ở trên, lập sơ họa vị trí mốc và bàn giao bằng văn bản cho UBND xã Thượng Hà quản lý. Định kỳ 6 tháng kiểm tra tình trạng mốc nhằm kịp thời đo phục hồi nếu mốc bị xê dịch hoặc phá hủy do xây dựng hạ tầng.
- Chỉnh lý biến động: Khi phát sinh biến động (tách thửa, hợp thửa, chuyển mục đích sử dụng đất), cán bộ địa chính dùng máy Rover đo bổ sung các điểm góc thửa mới dựa trên tọa độ mốc gốc đã lưu trữ, mở tệp bản đồ
.dgn gốc, thực hiện lệnh chia tách vùng trong GcadasCE, cập nhật lại số thửa mới theo quy tắc đánh số thứ tự tiếp theo của tờ bản đồ, tính lại diện tích và lưu trữ thành phiên bản chỉnh lý theo năm.
5. Dự toán chi phí đầu tư và thời gian thu hồi vốn (ROI) khi ứng dụng giải pháp này?
Chi phí đầu tư ban đầu cho 01 tổ đo đạc hoàn chỉnh (01 Base + 01 Rover South S82 + Phụ kiện Radio ngoài + 01 trạm nội nghiệp bản quyền) dao động từ $150.000.000 - 220.000.000\text{ VNĐ}$. Với đơn giá đo đạc địa chính tỷ lệ 1:1000 hiện hành (khoảng $1.800.000 - 2.500.000\text{ VNĐ/ha}$), năng suất đo đạc tăng gấp 3 lần so với công nghệ cũ giúp doanh nghiệp tiết kiệm khoảng $30.000.000\text{ VNĐ}$ chi phí nhân công và lưu trú trên mỗi $100\text{ ha}$. Thời gian thu hồi toàn bộ vốn đầu tư trang thiết bị đạt từ $6 - 9\text{ tháng}$ làm việc liên tục.
Kết luận

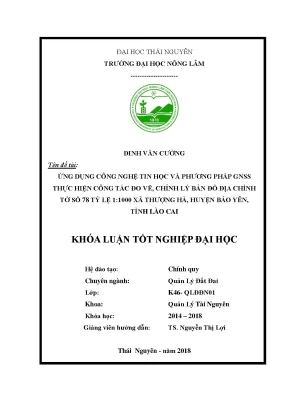

Đề tài "Ứng dụng công nghệ tin học và phương pháp GNSS thực hiện công tác đo vẽ, chỉnh lý bản đồ địa chính tờ số 78 tỷ lệ 1:1000 xã Thượng Hà, huyện Bảo Yên, tỉnh Lào Cai" đã chứng minh tính hiệu quả vượt trội của việc kết hợp giữa công nghệ định vị vệ tinh thời gian thực (GNSS RTK) và hệ thống phần mềm chuyên ngành MicroStation V8i - GcadasCE. Dự án không chỉ giải quyết triệt để các khó khăn về thông hướng và địa hình đồi núi chia cắt phức tạp tại huyện Bảo Yên, mà còn nâng cao độ chính xác hình học của bản đồ địa chính với sai số vị trí điểm sau bình sai luôn $\le 2.8\text{ cm}$, vượt xa các tiêu chuẩn khắt khe trong Thông tư 25/2014/TT-BTNMT.
Kết quả số hóa $25.0\text{ ha}$ diện tích tự nhiên cùng 142 thửa đất khép kín topology $100%$ đóng góp trực tiếp vào công tác hiện đại hóa hồ sơ địa chính, tạo nền tảng vững chắc phục vụ đăng ký, cấp mới Giấy chứng nhận quyền sử dụng đất và xây dựng cơ sở dữ liệu không gian đất đai số cho xã Thượng Hà. Mô hình công nghệ này mang lại giá trị thực tiễn cao, hoàn toàn có khả năng nhân rộng trên quy mô toàn tỉnh Lào Cai cũng như các địa bàn vùng cao trung du miền núi trên toàn quốc. Các đơn vị tư vấn đo đạc, phòng Tài nguyên và Môi trường cấp huyện nên nhanh chóng áp dụng đồng bộ quy trình công nghệ này nhằm tối ưu hóa chi phí, rút ngắn tiến độ và đảm bảo tính pháp lý bền vững cho dữ liệu đất đai quốc gia.
