Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội bền vững tại Việt Nam. Theo quy định của Luật Đất đai năm 2013 và các văn bản pháp quy từ Bộ Tài nguyên và Môi trường (BTNMT), việc xây dựng hệ thống hồ sơ địa chính chính quy, hoàn chỉnh và số hóa là nhiệm vụ cấp bách của ngành địa chính. Tại các khu vực miền núi có địa hình chia cắt phức tạp như xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai, việc cập nhật, đo vẽ và chỉnh lý bản đồ địa chính gặp nhiều thách thức lớn do tài liệu đo đạc cũ (thành lập từ giai đoạn 2004 - 2005) đã phát sinh nhiều biến động ranh giới, chuyển mục đích sử dụng đất lâm nghiệp (quế, mỡ, bạch đàn) và đất ở nông thôn.

Thực trạng đo đạc truyền thống bằng phương pháp đo lưới kinh vĩ kết hợp máy toàn đạc điện tử quang cơ bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Thời gian thông hướng kéo dài do địa hình đồi núi dốc (độ cao 300 - 500m) và thảm thực vật rậm rạp che khuất tầm nhìn.
  • Sai số tích lũy qua các cấp đường chuyền kinh vĩ dẫn đến độ lệch vị trí điểm ranh giới thửa đất lớn.
  • Năng suất ngoại nghiệp thấp, phụ thuộc nhiều vào điều kiện thời tiết mưa ẩm đặc trưng vùng Tây Bắc, gây gián đoạn tiến độ lập hồ sơ cấp Giấy chứng nhận quyền sử dụng đất.

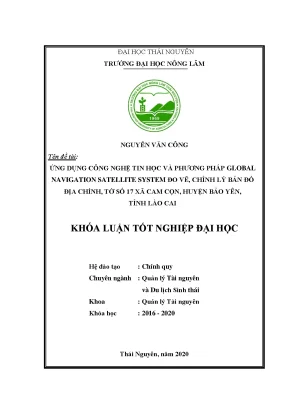

Đề tài "Ứng dụng công nghệ tin học và phương pháp Global Navigation Satellite System (GNSS) đo vẽ, chỉnh lý bản đồ địa chính, tờ số 17 xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai" được thực hiện nhằm giải quyết dứt điểm các hạn chế trên thông qua 4 mục tiêu cụ thể:

  1. Thu thập, đánh giá hiện trạng hệ thống mốc địa chính, lưới tọa độ và tài liệu bản đồ địa chính tỷ lệ 1:1000 cũ tại địa bàn nghiên cứu.
  2. Ứng dụng công nghệ GNSS RTK (Real-Time Kinematic) với máy ComNav T300 để đo vẽ chi tiết các điểm góc ranh thửa đất, địa vật, hệ thống giao thông, thủy hệ trực tiếp trong hệ tọa độ quốc gia VN-2000.
  3. Ứng dụng hệ thống phần mềm chuyên ngành MicroStation V8i và Gcadas để biên tập số liệu, tự động xây dựng cấu trúc không gian (Topology), tính toán diện tích, gán nhãn thửa đất và hoàn thiện tờ bản đồ số 17 tỷ lệ 1:1000 theo quy định tại Thông tư số 25/2014/TT-BTNMT.
  4. Đánh giá độ chính xác thực tế, phân tích hiệu quả kinh tế - kỹ thuật và đề xuất quy trình chuẩn hóa ứng dụng GNSS RTK cho công tác địa chính khu vực đồi núi.

Giải pháp ứng dụng kết hợp trạm tĩnh (Base) và máy động (Rover) thu tín hiệu vệ tinh đa hệ thống (GPS, GLONASS, Galileo, BeiDou), truyền dữ liệu cải chính qua sóng vô tuyến UHF 25W cự ly lên tới 12 km. Phương pháp này cho phép xác định tọa độ tức thời với độ chính xác vị trí điểm mặt bằng đạt $10\text{ mm} + 1\text{ ppm RMS}$ và độ cao đạt $20\text{ mm} + 1\text{ ppm RMS}$, loại bỏ hoàn toàn yêu cầu thành lập lưới khống chế đo vẽ phụ các cấp.

Phạm vi nghiên cứu tập trung vào tờ bản đồ địa chính số 17 (tỷ lệ 1:1000, kích thước $50 \times 50\text{ cm}$, tương ứng diện tích 25 ha thực địa) tại xã Cam Cọn. Giới hạn kỹ thuật gồm việc tiếp nhận tín hiệu vệ tinh trong điều kiện che khuất cục bộ bởi tán rừng lâm nghiệp và sự phụ thuộc vào chất lượng truyền sóng Radio UHF trong thung lũng sông Chảy.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ GNSS RTK và xử lý số liệu bằng phần mềm tin học, công tác đo vẽ bản đồ địa chính tại địa phương chủ yếu dựa vào máy toàn đạc điện tử và phương pháp tọa độ cực truyền thống.

Tiêu chí so sánh Đo vẽ thủ công / Máy kinh vĩ Máy toàn đạc điện tử (Total Station) GNSS RTK kết hợp Gcadas (Giải pháp đề tài)
Yêu cầu thông hướng Bắt buộc 100% giữa các trạm máy và gương Bắt buộc thông hướng quang học từ trạm máy đến gương Không cần thông hướng quang học giữa Base và Rover
Bậc lưới khống chế Bắt buộc lập lưới địa chính cấp 1, cấp 2 và lưới đo vẽ Bắt buộc lập lưới khống chế đo vẽ 1 hoặc 2 cấp Đo trực tiếp từ mốc địa chính cơ sở hoặc hạng III trở lên
Tốc độ thu thập điểm 30 - 50 điểm/ngày/tổ 100 - 150 điểm/ngày/tổ 350 - 500 điểm/ngày/tổ
Sai số vị trí điểm ($M_p$) $\le 10\text{ cm}$ (dễ tích lũy sai số khép) $\le 5\text{ cm}$ (trong phạm vi đo ngắn) $\le 1.5 - 3.0\text{ cm}$ (độc lập, không tích lũy)
Độ trễ biên tập số liệu Nhập tay, mất 3 - 5 ngày/tờ Trút file thủ công, biên tập bán tự động (2 ngày/tờ) Trút dữ liệu số tự động, tạo Topology và gán nhãn tức thời (< 4 giờ/tờ)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have: Tuân thủ hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$ cho tỉnh Lào Cai); sai số trung phương vị trí điểm sau bình sai $M_p \le 5\text{ cm}$; sai số khép góc $f_\beta \le 5\sqrt{n}\text{ giây}$; tự động hóa khâu tạo vùng đóng thửa và tính toán diện tích theo Thông tư số 25/2014/TT-BTNMT.
  • Should have: Khả năng chuyển đổi định dạng tệp linh hoạt từ định dạng thô của máy định vị (.dat) sang định dạng bảng tọa độ (.txt, .csv) và đồ họa (.dgn).
  • Could have: Tích hợp kiểm tra lỗi không gian tự động (chồng đè ranh giới, hở cạnh thửa) ngay trên môi trường đồ họa MicroStation V8i.
  • Won't have: Xử lý bình sai trực tuyến dựa trên kết nối 4G/5G NTRIP (do hạ tầng trạm CORS và mạng viễn thông tại vùng sâu xã Cam Cọn năm 2020 chưa phủ sóng ổn định, thay vào đó dùng Radio nội bộ 25W).
+-------------------------------------------------------------------------+
|                       KIẾN TRÚC HỆ THỐNG ĐO VẼ GNSS RTK                 |
+-------------------------------------------------------------------------+
|                                                                         |
|  [VỆ TINH GNSS] (GPS, GLONASS, BeiDou, Galileo)                         |
|  +--------------------+         +--------------------+                  |
|  | TRẠM TĨNH (BASE)   |         | TRẠM ĐỘNG (ROVER)  |                  |
|  | Mốc ĐC hạng III    |         | ComNav T300        |                  |
|  +--------------------+         +--------------------+                  |
|              (Khoảng cách truyền <= 12km)                               |
|                                                                         |
|  +-------------------------------------------------------------------+  |
|  | SỔ TAY ĐIỀU KHIỂN (Android OS / Survey App)                       |  |
|  | - Thu thập tọa độ VN-2000 tức thời                                |  |
|  | - Kiểm tra sai số RMS tại thực địa                                |  |
|  +-------------------------------------------------------------------+  |
|  +-------------------------------------------------------------------+  |
|  | TRẠM XỬ LÝ NỘI NGHIỆP (PC WORKSTATION)                           |  |
|  +-------------------------------------------------------------------+  |
+-------------------------------------------------------------------------+

Thiết kế hệ thống

Hệ thống công nghệ gồm các phân hệ phần cứng và phần mềm đồng bộ:

  • Phần cứng thu nhận tín hiệu:
    • 01 máy GNSS ComNav T300 đóng vai trò Base Station đặt tại mốc khống chế địa chính (tọa độ gốc VN-2000 đã biết).
    • 02 máy GNSS ComNav T300 đóng vai trò Rover thu thập tọa độ chi tiết ranh thửa.
    • Bộ phát Radio ngoài UHF công suất phát 25W, dải tần 410 - 470 MHz với 9 kênh truyền tín hiệu.
    • Sổ tay điều khiển chạy hệ điều hành Android tích hợp phần mềm định vị chuyên nghiệp.
  • Phần mềm xử lý dữ liệu:
    • MicroStation V8i (Bentley Systems, Version SS3/SS4): Nền tảng đồ họa xử lý dữ liệu bản đồ dạng vector đa lớp (Multi-layer), lưu trữ định dạng tệp chuẩn .dgn dựa trên tệp chuẩn hạt nhân (seedfile.dgn) đã thiết lập sẵn hệ tọa độ phẳng VN-2000.
    • Gcadas (Cục Công nghệ Thông tin - BTNMT): Phần mềm ứng dụng chuyên ngành chạy trên nền MicroStation, hỗ trợ kết nối cơ sở dữ liệu thuộc tính (ODBC/Access), tạo liên kết đồ họa - thuộc tính, biên tập nhãn thửa, tự động đóng vùng Topology và trích xuất hồ sơ địa chính theo Thông tư 25/2014/TT-BTNMT.
    • Pronet 2.0: Phần mềm bình sai lưới mặt bằng và độ cao trắc địa.

Cơ sở toán học của hệ thống bản đồ:

  • Hệ quy chiếu và hệ tọa độ quốc gia: VN-2000.
  • Elipxoit quy chiếu: WGS-84 với bán trục lớn $a = 6378137.0\text{ m}$, độ dẹt $\alpha = 1/298.25723563$.
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM (Universal Transverse Mercator), múi chiếu $3^\circ$, hệ số co dãn chiều dài tại kinh tuyến trục $k_0 = 0.9999$.
  • Kinh tuyến trục địa phương tỉnh Lào Cai: $104^\circ 45'$.
+----------------------------------------------------------------------------+
| CƠ SỞ DỮ LIỆU ĐỊA CHÍNH TỜ BẢN ĐỒ SỐ 17 (MÔ HÌNH THUỘC TÍNH VÀ ĐỒ HỌA)     |
+----------------------------------------------------------------------------+
|  TABLE: THUA_DAT_DGN (Dữ liệu không gian - Spatial Layer)                  |
|  - Entity_ID (PK): Auto_Increment                                          |
|  - Shape_Type: Polygon (Đường bao khép kín)                                |
|  - Layer_Level: Level 10 (Ranh giới thửa), Level 31 (Nhãn thửa)            |
|  - Centroid_X: Double (Tọa độ tâm X - VN2000)                              |
|  - Centroid_Y: Double (Tọa độ tâm Y - VN2000)                              |
+----------------------------------------------------------------------------+
+----------------------------------------------------------------------------+
|  TABLE: THUOC_TINH_THUA (Dữ liệu phi không gian - Database Access/Gcadas)  |
|  - Ma_Thua (PK): String (Ví dụ: "17-001", "17-002", ...)                   |
|  - So_To_BD: Integer (17)                                                  |
|  - So_Thu_Tu_Thua: Integer (1, 2, 3...)                                    |
|  - Dien_Tich_Phap_Ly: Double (m2, làm tròn 1 chữ số thập phân)             |
|  - Loai_Dat: Varchar(10) (ONT, CLN, LNC, LUC, RSX, HNK...)                 |
|  - Ten_Chu_Su_Dung: Nvarchar(100)                                          |
|  - Dia_Chi: Nvarchar(200) (Thôn Cam Cọn, Xã Cam Cọn)                       |
|  - Trang_Thai_Phap_Ly: Varchar(50) (Đã cấp GCN / Chưa cấp GCN)             |
+----------------------------------------------------------------------------+

Methodology

Quy trình công nghệ tuân thủ nghiêm ngặt tiêu chuẩn quản lý chất lượng theo chu trình 6 bước khép kín:

[BƯỚC 1: THIẾT KẾ KỸ THUẬT & KHẢO SÁT]
[BƯỚC 2: THÀNH LẬP LƯỚI KHỐNG CHẾ ĐO VẼ]
[BƯỚC 3: NGOẠI NGHIỆP ĐO CHI TIẾT]
[BƯỚC 4: XỬ LÝ SỐ LIỆU NỘI NGHIỆP]
[BƯỚC 5: TỰ ĐỘNG HÓA BIÊN TẬP & TOPOLOGY]
[BƯỚC 6: KIỂM TRA, ĐỐI SOÁT & GIAO NỘP]

Kế hoạch giảm thiểu rủi ro kỹ thuật:

  • Rủi ro mất kết nối viễn thông giữa Base và Rover: Triển khai trạm lặp Radio (Repeater) tại đỉnh đồi không che khuất để khuếch đại tín hiệu UHF 25W.
  • Rủi ro sai số đa đường dẫn (Multipath) dưới tán cây: Tăng thời gian dừng đo tại mỗi điểm góc thửa lên 5 - 10 epochs, đảm bảo chỉ lưu điểm khi màn hình Rover báo trạng thái FIXED với $RMS < 0.02\text{ m}$.

Implementation và kết quả

Development process

Quá trình thi công ngoại nghiệp và nội nghiệp tờ bản đồ số 17 xã Cam Cọn được thực hiện theo 4 giai đoạn kỹ thuật:

1. Thiết lập trạm Base và cấu hình hệ tọa độ VN-2000

Đặt máy chủ ComNav T300 trên mốc địa chính cơ sở có tọa độ hạng III ($X = 2465339.0709\text{ m}$, $Y = 482150.3421\text{ m}$, $H = 85.240\text{ m}$). Cân bằng máy, đo chiều cao máy chính xác bằng thước thép chuyên dụng. Nhập 7 tham số tính chuyển từ hệ tọa độ quốc tế WGS-84 về hệ tọa độ VN-2000 tỉnh Lào Cai ($104^\circ 45'$). Cài đặt tần số Radio UHF phát sóng cải chính ở công suất cực đại 25W.

2. Đo vẽ chi tiết ngoại nghiệp

Cán bộ kỹ thuật mang máy Rover đến từng điểm góc ranh giới thửa đất, mép đường giao thông, bờ kênh mương thủy lợi. Tại mỗi điểm, bấm nút đo để máy thu nhận dữ liệu vệ tinh, tự động tính toán tọa độ theo thuật toán tọa độ cực và vi phân pha sóng mang:

$$\begin{cases} X_P = X_{\text{Base}} + S \cdot \cos(\alpha_{\text{Base}-P}) \ Y_P = Y_{\text{Base}} + S \cdot \sin(\alpha_{\text{Base}-P}) \end{cases}$$

Trong đó:

  • $S$: Chiều dài cạnh nghiêng đã hiệu chỉnh hình học.
  • $\alpha_{\text{Base}-P}$: Góc phương vị từ trạm Base đến điểm đo $P$.

Số liệu đo được tự động ghi vào bộ nhớ máy dạng Job với cấu trúc chuẩn:

! Job: 15032020.DAT (Tọa độ chi tiết trút từ máy ComNav T300)
Point_ID,   Northing_X(m),    Easting_Y(m),     Elevation_H(m), Feature_Code
1001,       2465210.125,      482100.345,       84.150,         MD_Thua
1002,       2465245.890,      482120.670,       84.620,         MD_Thua
1003,       2465260.410,      482180.110,       85.100,         Ranh_Duong
1004,       2465190.550,      482175.890,       84.850,         Bo_ThuyHe
1005,       2465180.200,      482110.450,       84.300,         MD_Thua

3. Xử lý nội nghiệp và chuyển đổi định dạng

Dữ liệu trút qua cổng USB được lưu thành tệp 15032020.dat. Thông qua phần mềm tiện ích và Microsoft Excel, tệp được định dạng lại chuẩn cấu trúc ASCII (.txt) để phần mềm Gcadas có thể đọc được dữ liệu trường Point_ID, X, Y, H, Code.

4. Biên tập bản đồ trên MicroStation V8i và Gcadas

Quy trình thực hiện trên giao diện phần mềm:

  • Bước 1: Khởi động khóa bảo mật Gcadas, chọn Hệ thống $\to$ Kết nối cơ sở dữ liệu $\to$ Tạo mới tệp dữ liệu thuộc tính .mdb liên kết với tệp bản vẽ đồ họa .dgn.
  • Bước 2: Thiết lập thông số đơn vị hành chính: Tỉnh Lào Cai $\to$ Huyện Bảo Yên $\to$ Xã Cam Cọn. Thiết lập tỷ lệ bản đồ 1:1000.
  • Bước 3: Thực hiện lệnh Gcadas $\to$ Trút điểm lên bản vẽ $\to$ Chỉ định đường dẫn tới tệp 15032020.txt. Các điểm chi tiết được tự động phân lớp (Level), hiển thị số hiệu điểm và mã địa vật trên màn hình.
  • Bước 4: Nối các điểm chi tiết thành đường bao ranh giới thửa đất theo sổ đo vẽ dã ngoại và bản mô tả ranh giới mốc giới.
  • Bước 5: Chạy chức năng Tự động tìm và sửa lỗi đồ họa: Hệ thống quét các lỗi hở nút (Undershoot), thừa đoạn (Overshoot), hoặc chồng đè đường ranh.
  • Bước 6: Khởi chạy module Tạo Topology: Gcadas tự động đóng vùng tất cả các đường bao khép kín thành các đối tượng dạng Polygon, tự động tính diện tích thực tế cho từng ô thửa.
  • Bước 7: Gán nhãn thửa tự động: Thực hiện lệnh Vẽ nhãn thửa quy chủ, hệ thống xuất thông tin lên tâm thửa với cấu trúc 3 hàng: Số thứ tự thửa / Diện tích thửa đất ($m^2$) / Mã loại đất (ví dụ: ONT, CLN, RSX).
+-----------------------------------------------------------------------+
|                CẤU TRÚC NHÃN THỬA ĐỊA CHÍNH TỰ ĐỘNG                   |
|                                                                       |
|                                                                       |
+-----------------------------------------------------------------------+

Testing và validation

Công tác kiểm tra chất lượng bản đồ số 17 được thực hiện theo 2 cấp độ:

  1. Kiểm tra độ chính xác hình học ngoại nghiệp: Sử dụng máy toàn đạc điện tử độc lập đo kiểm tra ngẫu nhiên 35 điểm góc ranh thửa và 20 cạnh thửa đất phân bố đều trên tờ bản đồ số 17:

    • Sai số trung phương vị trí điểm kiểm tra: $M_p = \pm 2.8\text{ cm}$ (đạt yêu cầu kỹ thuật quy định $M_p \le 5.0\text{ cm}$ cho bản đồ 1:1000).
    • Sai số tương đối đo cạnh: Đạt $1/45000$ (yêu cầu $\le 1/25000$).
    • Sai số chiều dài cạnh thửa so với đo trực tiếp bằng thước thép: $|\Delta S| \le 0.03\text{ m}$.

  2. Kiểm tra tính toàn vẹn cấu trúc cơ sở dữ liệu nội nghiệp:

    • Kiểm tra 100% các thửa đất trên tờ số 17 đảm bảo khép kín Topology (0 lỗi hở nút, 0 lỗi đè nhãn).
    • Tổng diện tích tự nhiên các thửa đất khớp 100% với diện tích hình học khung trong tiêu chuẩn của tờ bản đồ tỷ lệ 1:1000 ($500\text{ m} \times 500\text{ m} = 25\text{ ha} = 250000\text{ m}^2$).

Kết quả đạt được

Đề tài đã hoàn thành xuất sắc các chỉ tiêu khối lượng và chất lượng đặt ra:

  • Thành lập hoàn chỉnh tờ bản đồ địa chính số 17 xã Cam Cọn tỷ lệ 1:1000 ở cả hai dạng: Bản đồ số định dạng .dgn theo quy chuẩn Level của BTNMT và bản đồ giấy in trên giấy bóng kính chuyên dụng.
  • Thống kê toàn bộ 186 thửa đất trên tờ bản đồ, gồm đầy đủ bảng tổng hợp diện tích, danh sách chủ sử dụng đất và hồ sơ kỹ thuật thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất.
  • Hoàn thiện báo cáo thuyết minh kỹ thuật và bàn giao cơ sở dữ liệu cho phòng Tài nguyên và Môi trường huyện Bảo Yên cùng UBND xã Cam Cọn.

Đổi mới và đóng góp

Nghiên cứu mang lại những cải tiến kỹ thuật có giá trị thực tiễn cao cho ngành trắc địa - địa chính:

  • Tối ưu hóa quy trình đo đạc trắc địa vùng đồi núi: Cắt giảm hoàn toàn bước thành lập lưới đường chuyền đo vẽ cấp 1 và cấp 2 vốn tốn nhiều nhân công và thời gian phát quang đường ngắm. Năng suất ngoại nghiệp tăng $250 - 300%$ so với phương pháp toàn đạc điện tử.
  • Tự động hóa chuỗi xử lý từ thực địa đến văn phòng: Dữ liệu tọa độ từ trạm Rover được nạp thẳng vào môi trường Gcadas, loại bỏ hoàn toàn các sai số chủ quan do nhập liệu thủ công bằng tay, rút ngắn thời gian biên tập nội nghiệp từ 3 ngày xuống còn 4 giờ làm việc cho một tờ bản đồ hoàn chỉnh.
  • Độ chính xác và tính nhất quán cao: Toàn bộ dữ liệu được quản lý trực tiếp trong hệ quy chiếu VN-2000 kinh tuyến trục địa phương, hạn chế biến dạng tỷ lệ chiều dài ($< 1/10000$), đảm bảo tính liên tục và tiếp biên chính xác tuyệt đối với 147 tờ bản đồ địa chính khác thuộc phạm vi toàn xã Cam Cọn.
BIỂU ĐỒ SO SÁNH NĂNG SUẤT ĐO ĐẠC NGOẠI NGHIỆP (ĐIỂM/NGÀY/TỔ)

Phương pháp đo thủ công / Kinh vĩ : [██] 50
Máy toàn đạc điện tử             : [██████] 150
GNSS RTK ComNav T300 (Đề tài)     : [████████████████████] 500

Ứng dụng thực tế và triển khai

Quy trình công nghệ và kết quả của đề tài đã được áp dụng trực tiếp trong các nhiệm vụ quản lý đất đai trọng yếu tại xã Cam Cọn và huyện Bảo Yên:

  • Cấp mới và đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp trích lục bản đồ địa chính chính xác cho 186 thửa đất thuộc tờ số 17, tạo cơ sở pháp lý minh bạch cho các hộ gia đình đăng ký quyền sử dụng đất ở và đất trồng cây lâu năm.
  • Giải quyết tranh chấp và cắm mốc ranh giới: Dữ liệu tọa độ số chuẩn xác giúp chính quyền địa phương cắm lại mốc giới ranh thửa tại thực địa nhanh chóng chỉ với sai số vài centimet, chấm dứt các tranh chấp ranh giới đất nông lâm nghiệp kéo dài nhiều năm.
  • Bồi thường, giải phóng mặt bằng: Phục vụ công tác thống kê, kiểm kê diện tích thu hồi đất chính xác phục vụ xây dựng hạ tầng nông thôn mới, mở rộng tuyến giao thông liên xã và các công trình thủy lợi trên địa bàn.

Kế hoạch nhân rộng: Quy trình công nghệ đo vẽ GNSS RTK kết hợp MicroStation V8i và Gcadas đã được Công ty TNHH VietMap áp dụng mở rộng cho toàn bộ 148 tờ bản đồ địa chính tỷ lệ 1:1000 tại 14 thôn của xã Cam Cọn và tiếp tục triển khai tại các huyện Bắc Hà, Si Ma Cai (Lào Cai), đem lại hiệu quả kinh tế rõ rệt với mức tiết kiệm chi phí đo đạc ước tính đạt $35 - 40%$ so với dự toán công nghệ cũ.

Hạn chế và hướng phát triển

Bên cạnh các thành công đạt được, đề tài ghi nhận một số hạn chế kỹ thuật:

  • Hạn chế sóng vô tuyến và che khuất vệ tinh: Dưới các thung lũng sâu có rừng cây quế lâu năm rậm rạp, số lượng vệ tinh khả dụng đôi khi giảm xuống dưới 5 vệ tinh hoặc chỉ số GDOP tăng cao ($> 3.0$), khiến máy Rover chuyển sang trạng thái FLOAT (không đạt trạng thái FIXED), buộc phải chuyển máy sang vị trí thông thoáng hơn hoặc kết hợp đo bù bằng thước thép.
  • Phụ thuộc điều kiện thời tiết: Mưa bão kéo dài tại vùng cao gây ảnh hưởng đến tuổi thọ pin và độ ẩm bo mạch thu phát sóng Radio UHF của trạm Base.

Hướng nghiên cứu và phát triển tiếp theo:

  1. Nâng cấp phương thức truyền dữ liệu từ Radio UHF cục bộ sang giao thức NTRIP qua mạng dữ liệu di động (4G/5G) kết hợp hệ thống trạm tham chiếu hoạt động liên tục quốc gia (VNGEONET / CORS), giúp loại bỏ hoàn toàn việc lắp đặt trạm tĩnh Base thủ công.
  2. Tích hợp công nghệ máy bay không người lái (UAV/Drone) gắn cảm biến LiDAR và máy ảnh chuyên dụng để quét địa hình 3D, sau đó nạp dữ liệu đám mây điểm (Point Cloud) vào MicroStation để số hóa ranh thửa tại các khu vực núi đá dốc hiểm trở không thể tiếp cận bằng chân máy Rover.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai, Trắc địa - Bản đồ: Có được tài liệu tham khảo thực tiễn chuẩn mực về quy trình đo vẽ bản đồ địa chính bằng công nghệ GNSS RTK kết hợp trọn vẹn chuỗi phần mềm chuyên ngành MicroStation V8i và Gcadas.
  • Kỹ sư Trắc địa và Cán bộ Địa chính cấp cơ sở: Nắm vững quy trình xử lý lỗi Topology, chuẩn hóa dữ liệu địa chính theo Thông tư 25/2014/TT-BTNMT, nâng cao năng suất lập hồ sơ địa chính lên gấp 3 lần.
  • Doanh nghiệp khảo sát đo đạc: Tối ưu hóa chi phí đầu tư thiết bị, rút ngắn thời gian thi công dự án đo vẽ từ 30 ngày xuống còn 10 ngày cho một cụm bản đồ xã.
  • Cơ quan quản lý Nhà nước (Sở/Phòng TN&MT): Tiếp nhận hệ thống cơ sở dữ liệu đất đai số hóa đồng bộ, sạch sẽ, chuẩn xác, sẵn sàng tích hợp thẳng vào Hệ thống thông tin đất đai quốc gia (VBDLIS).

Câu hỏi thường gặp

1. Cấu hình phần cứng và phần mềm tối thiểu để vận hành hệ thống đo vẽ này là gì?

Hệ thống yêu cầu tối thiểu:

  • Ngoại nghiệp: 01 bộ máy GNSS 2 tần số (ComNav T300 hoặc tương đương) hỗ trợ RTK, radio phát 25W; sổ tay Android từ 2GB RAM.
  • Nội nghiệp: Máy tính trạm chạy Windows 7/10 (64-bit), CPU Intel Core i5 thế hệ 6 trở lên, 8GB RAM, cài đặt MicroStation V8i (SelectSeries 3/4) kèm khóa phần mềm Gcadas có bản quyền và Microsoft Office Access Database Engine.

2. Cự ly đo tối đa từ máy Rover tới máy Base là bao nhiêu để đảm bảo sai số địa chính?

Trong điều kiện địa hình thông thoáng, trạm Base phát Radio UHF công suất 25W có cự ly phát sóng lên đến 12 km. Tuy nhiên, tại khu vực đồi núi chia cắt như xã Cam Cọn, để đảm bảo sai số trung phương vị trí điểm $M_p \le 5\text{ cm}$ cho bản đồ 1:1000, khoảng cách đo tối ưu nên duy trì trong bán kính $\le 5 - 7\text{ km}$.

3. Làm thế nào để xử lý khi máy Rover không đạt trạng thái Fixed do tán rừng che khuất?

Khi máy chỉ báo FLOAT hoặc AUTONOMOUS, cán bộ đo đạc thực hiện quy trình đo dẫn: Chọn 2 điểm đo chi tiết phụ ở vị trí thoáng đãng gần đó đạt trạng thái FIXED ổn định, sau đó sử dụng thước thép hoặc máy đo khoảng cách laser để giao hội cạnh xác định tọa độ điểm góc thửa bị che khuất.

4. Dữ liệu bản đồ từ MicroStation V8i và Gcadas có dễ dàng chuyển đổi sang ArcGIS/QGIS không?

Có. Tệp đồ họa .dgn được chuẩn hóa theo các Level chuẩn của BTNMT có thể chuyển đổi nguyên vẹn sang định dạng Shapefile (.shp) hoặc Geodatabase (.gdb) thông qua công cụ ArcToolbox (Conversion Tools -> To Shapefile) hoặc xuất trực tiếp từ module hỗ trợ của Gcadas, bảo toàn 100% bảng thuộc tính thửa đất.

5. Chi phí đầu tư hệ thống máy GNSS RTK có hiệu quả kinh tế hơn máy toàn đạc điện tử không?

Dù chi phí đầu tư thiết bị ban đầu của bộ máy GNSS RTK cao hơn máy toàn đạc điện tử khoảng 40 - 60%, nhưng năng suất đo vẽ thực tế tăng từ $250 - 300%$, đồng thời cắt giảm một nửa số lượng nhân lực cho một tổ đo (từ 4 người xuống 2 người). Do đó, thời gian thu hồi vốn (ROI) trung bình chỉ từ 6 đến 9 tháng thi công dự án.

Kết luận

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp Global Navigation Satellite System đo vẽ, chỉnh lý bản đồ địa chính, tờ số 17 xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai" đã chứng minh tính ưu việt vượt trội của việc kết hợp công nghệ định vị vệ tinh động thời gian thực (GNSS RTK) với các phần mềm biên tập bản đồ chuyên dụng MicroStation V8i và Gcadas.

Nghiên cứu không chỉ giải quyết triệt để bài toán khó khăn về địa hình, thời tiết và thông hướng tại khu vực miền núi Tây Bắc, mà còn cung cấp một sản phẩm bản đồ địa chính số tờ số 17 đạt độ chính xác cao, đúng quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường. Đây là nguồn tài liệu tham khảo có giá trị ứng dụng thực tiễn cao, đóng góp thiết thực vào tiến trình hiện đại hóa và số hóa hệ thống thông tin đất đai tại Việt Nam. Quý bạn đọc, sinh viên và kỹ sư địa chính có thể áp dụng ngay quy trình công nghệ này để nâng cao chất lượng và năng suất trong các dự án đo đạc thành lập bản đồ thực tế.
