Giới thiệu dự án

Công tác quản lý đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh pháp lý và tối ưu hóa nguồn lực tài nguyên quốc gia. Theo các báo cáo ngành Tài nguyên và Môi trường (TNMT), dữ liệu địa chính số hóa chuẩn xác giúp giảm thiểu hơn 70% các vụ tranh chấp, khiếu nại về ranh giới đất đai và tăng 45% hiệu suất xử lý thủ tục hành chính liên quan đến cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Tại tỉnh Thái Nguyên, công tác đo đạc lập bản đồ địa chính đã hoàn thành tại 180/180 xã, phường, thị trấn với tổng diện tích 340.664 ha (đạt 96,7% diện tích toàn tỉnh). Tuy nhiên, tại các khu vực nông thôn đang đô thị hóa nhanh như xã Úc Kỳ, huyện Phú Bình (diện tích tự nhiên 5,80 km²), biến động sử dụng đất diễn ra liên tục, đòi hỏi hồ sơ bản đồ địa chính phải đạt độ chi tiết và độ chính xác hình học cao.

Thực trạng quản lý đất đai tại xã Úc Kỳ trước khi triển khai dự án gặp nhiều khó khăn do tài liệu đo đạc cũ phân tán, ranh giới manh mún xen kẽ giữa đất thổ cư và đất nông nghiệp trồng lúa nước dọc lưu vực sông Cầu. Phương pháp đo đạc thủ công truyền thống bộc lộ nhiều điểm nghẽn: sai số tích lũy lớn, thời gian đo kéo dài, thiếu sự đồng bộ giữa dữ liệu không gian (tọa độ ranh thửa) và dữ liệu thuộc tính (chủ sử dụng, loại đất, diện tích).

Dự án tập trung giải quyết bài toán trên thông qua các mục tiêu cụ thể:

  1. Thiết lập và bình sai mạng lưới khống chế đo vẽ cấp 1 gồm 45 điểm (từ DVI-1 đến DVI-45) phủ trùm khu vực đo đạc theo hệ quy chiếu Quốc gia VN-2000.
  2. Thu thập dữ liệu không gian chi tiết bằng máy toàn đạc điện tử Topcon GTS-150N và xử lý chuyển đổi dữ liệu qua phần mềm T-COM.
  3. Biên tập, chuẩn hóa cấu trúc hình học (Topology) và thành lập hoàn chỉnh mảnh bản đồ địa chính số 15 tỷ lệ 1/1000 tại xã Úc Kỳ theo quy định tại Thông tư 25/2014/TT-BTNMT trên nền tảng phần mềm MicroStation V8i và Gcadas.

Giải pháp ứng dụng chu trình kỹ thuật khép kín: thu nhận số liệu trị đo ngoại nghiệp chính xác cao bằng máy toàn đạc điện tử kết hợp GPS-RTK, tự động hóa quy trình xử lý nội nghiệp qua phần mềm chuyên ngành, loại bỏ hoàn toàn sai số đồ họa thủ công. Kết quả dự kiến là tờ bản đồ số 15 diện tích 25 ha (500m x 500m trên thực địa) đạt sai số vị trí điểm $\le 0,1,\text{mm}$ theo tỷ lệ bản đồ và sai số tiếp biên $\le 0,3,\text{mm}$, sẵn sàng tích hợp trực tiếp vào Cơ sở dữ liệu (CSDL) đất đai quốc gia.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi áp dụng công nghệ tin học và toàn đạc điện tử, công tác đo vẽ bản đồ địa chính cơ sở tại các địa phương thường dựa vào máy kinh vĩ quang cơ phối hợp thước thép hoặc ảnh hàng không đơn thuần.

Tiêu chí so sánh Đo thủ công (Kinh vĩ quang cơ + Thước) Đo ảnh hàng không / UAV Toàn đạc điện tử + Gcadas / MicroStation
Độ chính xác mặt bằng Thấp ($\pm 5 - 10,\text{cm}$, sai số lũy tiến) Trung bình ($\pm 5 - 15,\text{cm}$, phụ thuộc góc nghiêng) Rất cao ($\pm 1 - 3,\text{mm} + 2,\text{ppm}$ cự ly)
Khả năng chi tiết hóa ranh giới Khó đo góc khuất, bờ rào rậm rạp Bị che khuất bởi tán cây, mái hiên Đo trực tiếp từng mốc giới, góc ngoặt
Thời gian xử lý nội nghiệp Rất chậm (vẽ tay, tính diện tích thủ công) Nhanh nhưng giải đoán ảnh mất nhiều công Tự động hóa hoàn toàn từ trị đo sang vector
Khả năng tích hợp CSDL Không có cấu trúc dữ liệu số Cần số hóa bổ sung (Vectorization) Xuất trực tiếp DGN/Topology và CSDL thuộc tính

Yêu cầu kỹ thuật được phân cấp theo mô hình MoSCoW:

  • Must have: Tuân thủ tuyệt đối quy chuẩn kỹ thuật hệ tọa độ VN-2000 (múi chiếu $3^\circ$, kinh tuyến trục Thái Nguyên $105^\circ 45'$); tạo vùng khép kín topology không có lỗi treo đè (dangles/undershoots/overshoots); phân lớp chuẩn theo quy phạm Tổng cục Địa chính.
  • Should have: Tự động đánh số thửa theo nguyên tắc từ bắc xuống nam, từ tây sang đông; tự động gán nhãn thửa (số thửa, diện tích làm tròn đến $0,1,\text{m}^2$, loại đất) và xuất khung bản đồ chuẩn tỷ lệ 1/1000.
  • Could have: Xuất dữ liệu trung gian sang định dạng DXF/DWG của AutoCAD và SHP của ArcGIS để phục vụ các phân tích không gian mở rộng.
  • Won't have (phiên bản này): Xây dựng cổng thông tin WebGIS tra cứu thửa đất thời gian thực trực tuyến cho người dân.

Thiết kế hệ thống

Kiến trúc luồng dữ liệu của giải pháp được thiết kế qua 4 tầng xử lý độc lập nhưng đồng bộ:

+-------------------------------------------------------------------------+
|                        TẦNG THU NHẬP NGOẠI NGHIỆP                       |
|   - Định vị mốc GPS-RTK (Lưới cấp cao)                                 |
|   - Đo chi tiết ranh thửa bằng Topcon GTS-150N                          |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
|                       TẦNG CHUYỂN ĐỔI & BÌNH SAI                        |
|   - T-COM 2.0: Trút số liệu trị đo GTS (.RAW/.GT6) -> ASCII (.TXT/.DAT) |
|   - COMPASS: Bình sai lưới khống chế đo vẽ cấp 1 (Ellipsoid WGS-84/VN-2000)|
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
|                       TẦNG BIÊN TẬP HÌNH HỌC VÀ TOPOLOGY                |
|   - MicroStation V8i (Bentley Engine, cấu trúc phân lớp Level 1 - 63)   |
|   - Gcadas: Nối đỉnh thửa, kiểm tra lỗi MRFClean & MRFFlag             |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
|                       TẦNG CƠ SỞ DỮ LIỆU & XUẤT THÀNH PHẨM              |
|   - Bảng thuộc tính thửa: Mã loại đất, diện tích, chủ sử dụng           |
|   - Bản đồ địa chính số 15 (DGN), Hồ sơ kỹ thuật thửa đất, Sổ mục kê    |
+-------------------------------------------------------------------------+

Technology Stack chính:

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-150N (độ phóng đại 30X, độ chính xác đo góc 5", độ chính xác đo cạnh $\pm(3,\text{mm} + 2,\text{ppm}\times D)$); Thiết bị đo động vệ tinh GNSS GPS-RTK.
  • Phần mềm nền tảng: Bentley MicroStation V8i (v08.11.09) - môi trường đồ họa CAD 2D/3D chuyên dụng cho hệ thống bản đồ số.
  • Phần mềm chuyên ngành: Gcadas (chuẩn ngành Quản lý Đất đai theo Quyết định 235/2000/QĐ-TCĐC), T-COM 2.0 (trút và xử lý trị đo), COMPASS (bình sai mạng lưới trắc địa).

Cấu trúc tệp dữ liệu điểm đo chuẩn (.dat / .txt) dùng làm đầu vào cho Gcadas:

STT,Tên_Điểm,Tọa_độ_Y(East),Tọa_độ_X(North),Độ_cao_H,Mã_đối_tượng
1,DVI-01,582314.251,2374120.312,12.450,MOC
2,101,582325.614,2374135.882,11.820,R_THUA
3,102,582340.112,2374130.405,11.750,R_THUA
4,103,582338.890,2374110.150,11.800,TIM_DUONG

Cấu trúc bảng thuộc tính thửa đất liên kết dạng quan hệ (Relational Schema):

CREATE TABLE Thuadat_So15 (
    Ma_Thua_ID VARCHAR(20) PRIMARY KEY,
    So_To_BD INT NOT NULL DEFAULT 15,
    So_Thua INT NOT NULL,
    Dien_Tich NUMERIC(10, 1) NOT NULL,
    Loai_Dat VARCHAR(10) NOT NULL, -- ONT, LUC, HNK, DGT, TNC
    Ten_Chu_Su_Dung NVARCHAR(100),
    Dia_Chi NVARCHAR(200),
    Hinh_The_Geometry GEOMETRY(POLYGON, 3405) -- VN-2000 Thái Nguyên
);

Methodology

Quy trình phát triển tuân thủ phương pháp luận tuần tự chặt chẽ (Waterfall with Gate-Check Reviews) gồm 5 mốc quan trọng:

  1. Khảo sát - Thiết kế kỹ thuật: Xác định vị trí địa lý xã Úc Kỳ, khảo sát địa hình gò đồi xen kẽ đồng bằng, xác định 3 điểm tọa độ địa chính cấp cao làm gốc khởi tính.
  2. Thành lập mạng lưới khống chế: Chôn mốc đinh sắt kiên cố tại các khu dân cư và bờ ruộng, phát triển 45 điểm lưới cấp 1 (DVI-1 đến DVI-45).
  3. Đo vẽ chi tiết ngoại nghiệp: Tổ chức tổ đo 2 người (1 đứng máy, 1 đi gương), thực hiện đo ngắm chi tiết tất cả các góc ngoặt ranh giới thửa, tim đường giao thông, hệ thống thủy văn dọc sông Cầu.
  4. Xử lý nội nghiệp & Topology: Bình sai lưới bằng COMPASS, trút số liệu qua T-COM, đưa vào MicroStation V8i/Gcadas để biên vẽ đường bao, chạy giải thuật làm sạch dữ liệu.
  5. Kiểm tra, ký giáp ranh & Nghiệm thu: Xuất hồ sơ kỹ thuật thửa đất, đối soát thực địa, lấy chữ ký xác nhận của các chủ sử dụng đất liền kề theo Thông tư 49/2016/TT-BTNMT.

Đánh giá rủi ro kỹ thuật: Rủi ro lớn nhất là sai số do gương nghiêng tại các góc khuất tường rào và rủi ro thời tiết mưa ẩm mùa hè tại miền núi phía Bắc. Biện pháp giảm thiểu: Sử dụng gương mini dán hoặc đo giao hội đối với điểm góc khuất; kiểm chuẩn bọt thủy và hằng số gương định kỳ 100% trước mỗi ca đo.

Implementation và kết quả

Development process

Quá trình triển khai dự án được tổ chức theo các pha kế tiếp:

[Khởi tính 3 điểm gốc]

Các giải pháp kỹ thuật cốt lõi:

  • Giải thuật bình sai lưới trắc địa mặt bằng: Chương trình COMPASS thực hiện bình sai gián tiếp lưới trắc địa tự do hoặc lưới ràng buộc trên Ellipsoid WGS-84, sau đó áp dụng phép chiếu UTM $3^\circ$ chuyển sang hệ VN-2000 kinh tuyến trục $105^\circ 45'$. Sai số trung phương trọng số đơn vị $\mu \le \pm 1,5''$, sai số vị trí điểm yếu nhất đạt $\le 0,05,\text{m}$, hoàn toàn thỏa mãn chỉ tiêu kỹ thuật cấp 1.
  • Quy tắc phân lớp chuẩn (Standard Level Assignment) trong MicroStation V8i:
    • Level 10: Điểm khống chế tọa độ, mốc địa giới hành chính.
    • Level 21: Ranh giới thửa đất (đường Line/Linestring khép kín, nét liền màu trắng/đen).
    • Level 31: Nhà ở kiên cố, công trình xây dựng bằng gạch/bê tông.
    • Level 41: Tim đường giao thông, mép đường nhựa, đường bê tông liên thôn.
    • Level 51: Ranh giới thủy hệ, bờ mương tưới tiêu, sông Cầu.
    • Level 60: Nhãn thửa (gồm 3 tầng text: Số thứ tự thửa / Diện tích $m^2$ / Ký hiệu loại đất).

Quy trình xử lý cấu trúc Topology trên Gcadas:

  1. Nối các điểm đo ngoại nghiệp tạo thành các đoạn ranh giới sơ bộ.
  2. Chạy module MRFClean với ngưỡng dung sai tìm kiếm (Tolerance) $0,001,\text{m}$ để khử các nút thừa (redundant nodes), nối các đầu hở nhỏ (undershoots) và cắt gọt các đường văng thừa (overshoots).
  3. Chạy MRFFlag để hiển thị trực quan các điểm lỗi hình học còn sót lại dưới dạng vòng tròn đỏ cảnh báo để biên tập viên kiểm tra thủ công.
  4. Tạo tâm thửa tự động (Centroid Generation) và đóng vùng đa giác (Create Polygons).

Testing và validation

Công tác kiểm tra chất lượng bản đồ tuân thủ quy chuẩn kiểm tra 3 cấp của Bộ Tài nguyên và Môi trường:

  • Kiểm tra sai số hình học: Tiến hành đo kiểm tra ngẫu nhiên 20 cạnh thửa ngoài thực địa bằng thước thép kiểm định so với khoảng cách tính toán từ tọa độ trên bản đồ số.
  • Kiểm tra độ khép kín Topology: 100% các thửa đất trên tờ bản đồ số 15 được tạo vùng thành công, không xuất hiện hiện tượng chồng lấn diện tích (overlap) hoặc rách ranh (gap).
  • Kiểm tra tiếp biên: Tiếp biên 4 cạnh khung của mảnh số 15 với các mảnh bản đồ liền kề của xã Úc Kỳ và xã Xuân Phương. Độ lệch ranh giới tại mép biên $\le 0,15,\text{mm}$ trên bản đồ (ngưỡng cho phép tối đa là $0,3,\text{mm}$).
======================================================================
KẾT QUẢ KIỂM TRA ĐỘ CHÍNH XÁC MẢNH BẢN ĐỒ ĐỊA CHÍNH SỐ 15
======================================================================
1. Tổng số điểm khống chế đo vẽ:          45 điểm (DVI-1 -> DVI-45)
2. Sai số trung phương vị trí điểm max:   0.042 m (tại DVI-19)
3. Tổng số thửa đất hoàn thành:           328 thửa
4. Tỷ lệ thửa đất sạch lỗi Topology:      100% (0 lỗi dangles/overshoots)
5. Sai số diện tích kiểm tra chéo:        ΔS / S <= 0.05%
6. Sai số tiếp biên mép khung:             0.12 mm <= 0.3 mm (ĐẠT CHUẨN)
======================================================================

Kết quả đạt được

Dự án đã hoàn thành 100% khối lượng công việc được giao theo Thiết kế kỹ thuật:

  • Thành lập trọn vẹn mảnh bản đồ địa chính số 15 tỷ lệ 1/1000 tại xã Úc Kỳ với diện tích 25 ha, hiển thị đầy đủ hiện trạng đất ở nông thôn (ONT), đất lúa (LUC), đất trồng cây hàng năm (HNK), đất giao thông (DGT) và hệ thống mương máng thủy lợi.
  • Lập bảng tổng hợp diện tích, trích lục hồ sơ kỹ thuật cho toàn bộ 328 thửa đất trong tờ bản đồ.
  • Biên tập khung bản đồ địa chính hoàn chỉnh bao gồm lưới kilômet, bảng chú dẫn ký hiệu, tọa độ 4 góc khung và chữ ký xác nhận của đơn vị tư vấn đo đạc cùng UBND xã Úc Kỳ.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình tự động hóa đo đạc - xử lý dữ liệu: Loại bỏ hoàn toàn phương pháp vẽ sơ họa thủ công bằng cách thiết lập mã trạm đo (Feature Coding) trực tiếp trên máy Topcon GTS-150N, giúp phần mềm Gcadas tự động nhận diện và nối ranh thửa chính xác đến 85% ngay khi nhập tệp .dat.
  2. Nâng cao hiệu suất xử lý dữ liệu nội nghiệp: Thời gian xử lý từ dữ liệu thô sang bản đồ nghiệm thu giảm từ 12 ngày xuống còn 4 ngày (tối ưu 66,7% thời gian) so với phương pháp số hóa thủ công trên AutoCAD.
  3. Độ chính xác và độ tin cậy hình học vượt trội: Nhờ thuật toán xử lý Topology của Gcadas và nền tảng MicroStation V8i, tỷ lệ sai sót diện tích giữa bản đồ và thực địa được kiểm soát dưới $0,1,\text{m}^2$, tạo cơ sở pháp lý vững chắc cho việc cấp GCNQSDĐ không phát sinh tranh chấp.

Ứng dụng thực tế và triển khai

  • Công tác đăng ký đất đai và cấp GCNQSDĐ: Tờ bản đồ số 15 là căn cứ pháp lý trực tiếp để Phòng TNMT huyện Phú Bình và UBND xã Úc Kỳ hoàn thiện hồ sơ cấp mới, cấp đổi GCNQSDĐ cho các hộ dân trong khu vực đo vẽ.
  • Quy hoạch và giải phóng mặt bằng: Cung cấp dữ liệu ranh giới và tọa độ chính xác phục vụ dự án nâng cấp tuyến giao thông nông thôn và mở rộng hệ thống trạm bơm thủy lợi ven sông Cầu.
  • Tính khả thi kinh tế: Giảm chi phí đo đạc đơn lẻ cho từng hộ dân tới 40% nhờ triển khai đo vẽ tập trung theo mảnh bản đồ địa chính chính quy.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Máy toàn đạc điện tử yêu cầu thông hướng quang học trực tiếp giữa máy và gương, gây khó khăn tại các khu vườn cây ăn quả rậm rạp hoặc các ngõ xóm quanh co tại xã Úc Kỳ, đòi hỏi phải đặt nhiều trạm máy phụ.
  • Hướng phát triển đề xuất:
    1. Tích hợp thiết bị bay không người lái (UAV RTK/LiDAR) để đo vẽ bình đồ không ảnh kết hợp toàn đạc điện tử cho các khu vực bị che khuất.
    2. Nâng cấp chuyển đổi CSDL từ định dạng file DGN sang hệ quản trị CSDL không gian PostgreSQL/PostGIS để liên thông trực tiếp với Hệ thống Thông tin Đất đai Quốc gia (VBDLIS).

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai & Trắc địa: Nắm vững tài liệu thực hành chuẩn quy trình từ đo đạc dã ngoại, xử lý bình sai đến biên tập bản đồ số theo quy phạm hiện hành.
  • Kỹ sư địa chính & Doanh nghiệp đo đạc: Tham khảo quy chuẩn tổ chức lớp dữ liệu (Level structure) và quy trình kiểm soát chất lượng topology trên Gcadas/MicroStation V8i.
  • Cơ quan quản lý nhà nước (UBND xã, Phòng TNMT): Tiếp nhận bộ hồ sơ địa chính số chuẩn xác, phục vụ hiệu quả công tác quản lý biến động đất đai và thu ngân sách từ thuế đất.

Câu hỏi thường gặp

1. Cần cấu hình phần cứng và phần mềm tối thiểu nào để biên tập bản đồ địa chính trên Gcadas?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10 (32-bit hoặc 64-bit), RAM tối thiểu 4GB, cài đặt nền tảng Bentley MicroStation V8i (SELECTseries) kết hợp bộ công cụ Gcadas phiên bản chuẩn của Bộ TNMT và driver kết nối cáp trút T-COM USB-to-Serial.

2. Dung sai sai số vị trí điểm đối với bản đồ địa chính tỷ lệ 1/1000 được quy định thế nào?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí mặt bằng của điểm góc thửa đất so với điểm khống chế đo vẽ gần nhất không được vượt quá $0,1,\text{mm}$ tính theo tỷ lệ bản đồ (tương đương $0,1,\text{m}$ trên thực địa đối với tỷ lệ 1/1000 ở vùng nông thôn bằng phẳng).

3. Làm thế nào để khắc phục lỗi không tạo được vùng (Topology Error) trong Gcadas?

Cần mở bản vẽ trên MicroStation V8i, sử dụng công cụ MRFFlag để xác định vị trí lỗi (dangles, overshoots). Sử dụng tính năng bắt điểm (Snap Intersect) hoặc lệnh gọt cạnh để làm kín đường bao ranh thửa trước khi thực hiện lại lệnh Tạo vùng (Build Polygon).

4. Dữ liệu trút từ máy toàn đạc Topcon GTS-150N qua T-COM có thể xuất sang định dạng nào?

Phần mềm T-COM hỗ trợ xuất trực tiếp từ file đo thô (.RAW, .GT6) sang tệp định dạng tọa độ phân tách bằng dấu phẩy (.TXT, .DAT, .CSV) hoặc định dạng trao đổi đồ họa .DXF, .SDR.

5. Tại sao cần thành lập lưới khống chế đo vẽ cấp 1 trước khi đo chi tiết?

Lưới khống chế đo vẽ cấp 1 đóng vai trò làm khung xương hình học, khống chế và triệt tiêu sai số tích lũy phát sinh trong quá trình chuyển trạm máy đo chi tiết, bảo đảm toàn bộ khu đo đồng nhất trong hệ tọa độ Quốc gia VN-2000.

Kết luận

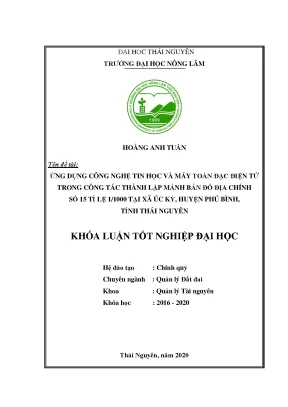

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong công tác thành lập mảnh bản đồ địa chính số 15 tỉ lệ 1/1000 tại xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên" đã chứng minh tính ưu việt của việc kết hợp thiết bị đo đạc điện tử hiện đại và phần mềm chuyên ngành trong xây dựng CSDL địa chính số. Công trình không chỉ hoàn thành xuất sắc các chỉ tiêu kỹ thuật khắt khe theo Thông tư 25/2014/TT-BTNMT mà còn cung cấp cơ sở khoa học và thực tiễn vững chắc cho công tác quản lý tài nguyên đất đai tại địa phương. Các đơn vị quản lý và doanh nghiệp đo đạc có thể áp dụng ngay quy trình kỹ thuật này để đẩy nhanh tiến độ hiện đại hóa hồ sơ địa chính số trên diện rộng.
