Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội, bảo đảm quốc phòng - an ninh và tối ưu hóa nguồn lực quốc gia. Theo Luật Đất đai 2013 và các quy định của Bộ Tài nguyên và Môi trường (TN&MT), việc xây dựng cơ sở dữ liệu (CSDL) địa chính chuẩn hóa, thống nhất trên nền tảng bản đồ số là yêu cầu bắt buộc đối với tất cả các đơn vị hành chính. Tuy nhiên, theo các báo cáo ngành địa chính, việc cập nhật biến động đất đai tại các vùng trung du và miền núi phía Bắc còn gặp nhiều rào cản do địa hình chia cắt phức tạp, độ dốc lớn và hệ sinh thái thực vật che khuất tầm nhìn quang học.

Tại xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai, hệ thống bản đồ địa chính dạng số đo vẽ từ năm 2006 tỷ lệ 1:2000 đã bộc lộ nhiều điểm bất cập. Qua hơn một thập kỷ biến động kinh tế - xã hội, việc chuyển đổi mục đích sử dụng đất nông nghiệp, chia tách thửa đất ở dọc Quốc lộ 279 và sự thay đổi của mạng lưới giao thông nông thôn mới đã làm ranh giới thực tế sai lệch nghiêm trọng so với tài liệu lưu trữ. Phương pháp đo đạc truyền thống bằng máy kinh vĩ quang cơ hoặc máy toàn đạc điện tử (Electronic Total Station - ETS) đòi hỏi phải phát quang thông hướng, xây dựng mạng lưới đường chuyền cấp 1, cấp 2 dày đặc, gây tốn kém 60 - 70% thời gian và nhân lực cho công tác lập lưới khống chế đo vẽ.

+-------------------------------------------------------------------------------+
|                           BỐI CẢNH DỰ ÁN TÂN DƯƠNG                            |
+-------------------------------------------------------------------------------+
| • Vị trí: Xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai (Quốc lộ 279)            |
| • Hiện trạng: Bản đồ địa chính số năm 2006 (1:2000) biến động mạnh ranh giới |
| • Thách thức: Địa hình đồi núi dốc, che khuất tầm ngắm, tán cây dày          |
| • Giải pháp: Đo động thời gian thực GNSS RTK KOLIDA + MicroStation & Gcadas   |
+-------------------------------------------------------------------------------+

Để giải quyết triệt để các hạn chế trên, dự án xác định các mục tiêu và phạm vi cụ thể:

  1. Thiết lập và kiểm chuẩn hệ thống đo GNSS RTK: Sử dụng máy định vị vệ tinh RTK KOLIDA để thu nhận tín hiệu hiệu chỉnh thời gian thực, kết nối mốc khống chế địa chính quốc gia tại khu vực đo.
  2. Đo vẽ chỉnh lý chi tiết: Thực hiện đo đạc hiện trạng ranh giới từng thửa đất, địa vật, công trình xây dựng và mạng lưới giao thông cho tờ bản đồ số 40, tỷ lệ 1:1000 xã Tân Dương.
  3. Chuẩn hóa và biên tập bản đồ số: Ứng dụng phần mềm MicroStation V8i kết hợp phần mềm địa chính Gcadas để trút dữ liệu, xây dựng cấu trúc tô-pô (Topology), tính toán diện tích, gán nhãn thửa tự động và xuất hồ sơ kỹ thuật theo chuẩn Thông tư 25/2014/TT-BTNMT.

Dự án giới hạn phạm vi nghiên cứu tại tờ bản đồ địa chính số 40 (diện tích thực địa 25 ha, kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$ ở tỷ lệ 1:1000) thuộc địa bàn xã Tân Dương, áp dụng hệ quy chiếu và hệ tọa độ quốc gia VN-2000 với kinh tuyến trục $104^\circ 45'$ tỉnh Lào Cai.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các giải pháp kỹ thuật đo đạc thành lập và chỉnh lý bản đồ địa chính được phân tích và đánh giá so sánh toàn diện:

Tiêu chí so sánh Đo toàn đạc điện tử (Total Station) Đo ảnh hàng không kết hợp đo bù (UAV Photogrammetry) Công nghệ GNSS RTK (KOLIDA)
Yêu cầu thông hướng Bắt buộc phải thông hướng ngắm quang học giữa máy và gương Không cần thông hướng mặt đất, nhưng yêu cầu bầu trời quang đãng Không cần thông hướng quang học giữa các trạm đo
Mật độ lưới khống chế Cần thiết lập lưới đường chuyền cấp 1, cấp 2 và điểm đo vẽ dày đặc Cần rải điểm khống chế ảnh mặt đất (GCP) Chỉ cần 01 trạm tĩnh (Base) đặt tại điểm mốc nhà nước
Thời gian đo 1 điểm 45 - 90 giây (tính cả thời gian cân bằng máy, bắt mục tiêu) Xử lý ảnh sau bay mất nhiều giờ, đo bù ngoại nghiệp chậm 1 - 3 giây (ở trạng thái Fixed)
Độ chính xác mặt bằng $\le 1.0\text{ cm}$ trong cự ly ngắn $3.0 - 7.0\text{ cm}$ (sai số lớn ở vùng tán cây rậm rạp) $\le 1.5 - 2.5\text{ cm}$ (đáp ứng hoàn toàn quy chuẩn $\le 5.0\text{ cm}$)
Chi phí nhân công Cao (tổ đo 3 - 4 người, tiến độ chậm ở địa hình dốc) Rất cao (chi phí thiết bị bay, phần mềm bình sai khối ảnh) Tối ưu (tổ đo 1 - 2 người, tốc độ thu thập điểm nhanh gấp 3 lần)

Yêu cầu kỹ thuật của hệ thống được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Đo đạc tọa độ chính xác ở trạng thái Fixed; chuyển đổi hệ tọa độ WGS-84 sang VN-2000 nội tỉnh; làm sạch hình học bản đồ (Clean Topology); gán đúng số thửa, loại đất theo hiện trạng.
  • Should have (Nên có): Tự động hóa quá trình trút dữ liệu từ sổ tay điện tử sang máy tính qua cổng USB/Bluetooth; đồng bộ hóa bảng thuộc tính vào CSDL Gcadas.
  • Could have (Có thể có): Tích hợp ảnh vệ tinh làm nền đối soát trực tiếp trên sổ tay EGStar ngoài thực địa.
  • Won't have (Chưa thực hiện): Quét 3D laser mặt đất (LiDAR) do rào cản chi phí đầu tư thiết bị.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu của hệ thống tích hợp công nghệ RTK và tin học địa chính bao gồm 4 khối chức năng chính:

+-----------------------------------------------------------------------------------+
|                        KIẾN TRÚC LUỒNG XỬ LÝ DỮ LIỆU                              |
+-----------------------------------------------------------------------------------+
|  [Khối 1: Thu nhận Tín hiệu Vệ tinh]                                              |
|   • Vệ tinh GNSS (GPS, GLONASS, BeiDou) ---> Trạm Base (Mốc 06065412)              |
|                                         ---> Trạm Rover (Đo chi tiết ranh thửa)   |
|   • Hiệu chỉnh vi phân qua Radio Link UHF (Giao thức CMRx, cự ly <= 12 km)        |
+------------------------------------------+----------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------+
|  [Khối 2: Xử lý Tọa độ Ngoại nghiệp (EGStar v3.0)]                                |
|   • Tính toán toạ độ không gian theo tham số Ellipsoid VN-2000                    |
|   • Kiểm tra trạng thái giải: Fixed (Sai số Mp <= 2 cm) -> Lưu file *.dat         |
+------------------------------------------+----------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------+
|  [Khối 3: Chuyển đổi và Xử lý Số liệu Nội nghiệp (Excel / Driver)]               |
|   • Xuất file *.dat -> Chuyển đổi định dạng sang *.txt (STT, X, Y, H, Code)       |
+------------------------------------------+----------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------+
|  [Khối 4: Xây dựng CSDL Đồ họa & Thuộc tính (MicroStation V8i + Gcadas)]         |
|   • Trút điểm đồ họa lên Seedfile chuẩn VN-2000                                   |
|   • Xử lý lỗi hình học (Dangling/Overshoot) -> Tạo vùng Polygon (Topology)        |
|   • Tính diện tích tự động -> Gán thông tin thuộc tính thửa đất -> Xuất BĐĐC số   |
+-----------------------------------------------------------------------------------+

Danh mục công nghệ và phiên bản phần mềm sử dụng:

  • Thiết bị định vị vệ tinh: Máy RTK KOLIDA K9-T (Bộ nhớ trong 4000 điểm tọa độ, pin 10V - 16V, dải nhiệt hoạt động $-20^\circ\text{C}$ đến $+50^\circ\text{C}$, cự ly phát Radio Link $\le 12\text{ km}$).
  • Phần mềm điều khiển sổ tay: EGStar v3.0 chạy trên hệ điều hành Windows CE/Mobile.
  • Phần mềm nền tảng CAD/GIS: MicroStation V8i (SELECTseries 3, v08.11.09.459) của Bentley Systems.
  • Phần mềm ứng dụng chuyên ngành: Gcadas (Phiên bản chạy trên nền MicroStation V8i, phát triển bởi Viện Công nghệ Địa chính, tuân thủ Thông tư 25/2014/TT-BTNMT).
  • Hệ quy chiếu toán học: VN-2000, Ellipsoid WGS-84 quy chuẩn địa phương ($a = 6378137.0\text{ m}$, độ dẹt $\alpha = 1/298.25723563$), phép chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$, kinh tuyến trục $104^\circ 45'$.

Cấu trúc tệp dữ liệu trung gian và bảng thuộc tính địa chính:

  • Cấu trúc tệp trút từ máy RTK (.dat/.txt):
    [Point_Number],[X_Coordinate],[Y_Coordinate],[Elevation_Z],[Feature_Code]
1,2467521.342,431250.812,125.430,DC_MOC
2,2467535.110,431268.450,125.820,RANH_DAT
3,2467560.890,431295.120,126.150,RANH_DAT
4,2467588.220,431320.670,126.500,TIM_DUONG
  • Lược đồ dữ liệu thuộc tính thửa đất (Attribute Table Schema):
Tên trường (Field) Kiểu dữ liệu (Type) Kích thước Mô tả ý nghĩa
MaXa Varchar 10 Mã đơn vị hành chính xã Tân Dương (chuẩn Tổng cục Thống kê)
SoTo Integer 4 Số hiệu tờ bản đồ địa chính (Tờ số 40)
SoThua Integer 6 Số thứ tự thửa đất trong tờ bản đồ
DienTich Double 12,2 Diện tích thửa đất tính theo tọa độ đỉnh thửa ($m^2$)
LoaiDat Varchar 10 Loại đất theo quy định Thông tư 28/2014/TT-BTNMT (ONT, CLN, HNK...)
TenChu Varchar 100 Tên chủ sở hữu/sử dụng đất
DiaChi Varchar 150 Tên thôn/bản (Bản Dằm, Nà Đò, Mỏ Đá...)

Mô hình toán học xác định tọa độ chi tiết và hiệu chỉnh sai số trạm Base: Toạ độ điểm chi tiết $P$ từ điểm trạm đo $A_1$ trong phương pháp toạ độ cực được tính toán theo hệ phương trình: $$X_P = X_{A1} + \Delta X_{A1-P} = X_{A1} + S \cdot \cos(\alpha_{A1-P})$$ $$Y_P = Y_{A1} + \Delta Y_{A1-P} = Y_{A1} + S \cdot \sin(\alpha_{A1-P})$$

Trong công nghệ GNSS RTK, vector khoảng cách từ trạm Base đến trạm Rover được giải vi phân thời gian thực. Khi tiến hành kiểm tra trên điểm tọa độ mốc khống chế gốc ($X_{kt}, Y_{kt}, h_{kt}$), độ lệch tọa độ được bù trừ theo số gia: $$\Delta X = X_{kt} - X_{do}; \quad \Delta Y = Y_{kt} - Y_{do}; \quad \Delta h = h_{kt} - h_{do}$$

Sai số khép góc cho phép trong mạng lưới khống chế đường chuyền tuân theo tiêu chuẩn quy phạm: $$f_\beta \le 2 m_\beta \sqrt{n}$$ (Trong đó $m_\beta$ là sai số trung phương đo góc, $n$ là số đỉnh góc của đường chuyền).

Methodology

Dự án triển khai theo quy trình phân kỳ nghiêm ngặt (Waterfall) kết hợp kiểm chuẩn lặp nội nghiệp:

[Khảo sát & Thu thập tài liệu]
[Thiết lập Base & Kiểm chuẩn Rover]
[Đo vẽ chi tiết ngoại nghiệp]
[Xử lý số liệu & Biên tập CAD/GIS]
[Kiểm tra thực địa & Nghiệm thu sản phẩm]

Bảng quản trị rủi ro kỹ thuật (Risk Assessment Matrix):

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Mất tín hiệu Radio Link UHF do địa hình đồi núi che khuất Cao Chuyển kênh tần số Radio; nâng cao cột Anten phát của trạm Base; chọn vị trí đặt Base tại điểm cao cục bộ.
Trạng thái đo không đạt Fixed (ở mức Float/Single) Trung bình Tăng chiều cao gậy sào Rover vượt khỏi tán cây rậm; dừng đo tĩnh tại điểm 15 - 30 giây để thuật toán lọc Kalman hội tụ lời giải.
Sai lệch hệ quy chiếu VN-2000 địa phương Nghiêm trọng Khóa cấu hình Parameter trong EGStar; kiểm chuẩn bắt buộc tại mốc khống chế cấp 1 trước khi đo chi tiết mỗi ca máy.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được thực hiện thông qua 3 giai đoạn chính:

1. Thiết lập trạm Base và cấu hình tham số đo trên EGStar

  • Đặt máy chủ (Base) tại điểm mốc địa chính cấp 1 số hiệu 06065412 ($X = 2467521.342\text{ m}, Y = 431250.812\text{ m}, h = 125.430\text{ m}$). Cân bằng bọt thủy chính xác tâm mốc, đo chiều cao máy bằng thước thép ($Ant_H$).
  • Bật sổ tay, kết nối Bluetooth với trạm Base, mở phần mềm EGStar.
  • Thiết lập hệ tọa độ: Chọn Config $\to$ Coordinate System $\to$ Chọn VN2000 Lao Cai (Kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$).
  • Cấu hình phát Radio: Chọn Instramend config $\to$ Base setting, đặt thông số bản tin cải chính MSG: CMRx, phương thức truyền tín hiệu Radio kênh 01, tần số tương ứng. Kiểm tra đèn phát tín hiệu TX trên máy Base nhấp nháy xanh ổn định.

2. Cấu hình máy động (Rover) và đo vẽ chi tiết

  • Bật máy Rover, kết nối Bluetooth với sổ tay điều khiển. Đồng bộ hóa số kênh Radio trùng khớp với trạm Base.
  • Đưa Rover đến điểm mốc kiểm tra, giữ bọt thủy cân bằng trên sào gương cao quá đầu người. Chờ màn hình sổ tay hiển thị trạng thái Fixed và sai số $HRMS \le 0.015\text{ m}, VRMS \le 0.025\text{ m}$.
  • Tiến hành đo chi tiết toàn bộ các góc ranh thửa đất, mép đường bê tông, mương thủy lợi, ranh giới rừng keo. Nhấn phím A và Enter để ghi nhận điểm đo.
+-------------------------------------------------------------------------------+
|                    QUY TRÌNH BIÊN TẬP BẢN ĐỒ TRÊN GCADAS                     |
+-------------------------------------------------------------------------------+
| 1. Khởi động MicroStation V8i -> Mở module Gcadas                             |
| 2. Thiết lập hồ sơ: Tỉnh Lào Cai -> Huyện Bảo Yên -> Xã Tân Dương -> Tờ 40   |
| 3. Trút điểm: Chọn file *.txt -> Triển tự động điểm đồ họa lên các Level      |
| 4. Nối điểm ranh thửa: Dùng công cụ Place Line (Level 32 - Ranh giới đất)    |
| 5. Kiểm tra lỗi Topology: Fix undershoot, overshoot, duplicate lines          |
| 6. Đóng vùng tự động (Create Centroids) -> Tính diện tích từng Polygon        |
| 7. Gán nhãn thửa: Số thứ tự thửa, diện tích (m2), mã loại đất (ONT, CLN...)   |
| 8. Trình bày khung bản đồ: Ghép khung chuẩn 1:1000, xuất file *.dgn hoàn chỉnh|
+-------------------------------------------------------------------------------+

/* Pseudocode thuật toán kiểm tra và tạo vùng Topology thửa đất trong Gcadas */
void BuildCadastralTopology(GraphicLayer* boundaryLayer, GraphicLayer* centroidLayer) {
    // Bước 1: Quét và làm sạch các đoạn thẳng hình học (Geometry Cleaning)
    RemoveDuplicateSegments(boundaryLayer);
    SnapUndershootNodes(boundaryLayer, TOLERANCE_SNAP = 0.005); // Bắt dính sai số 5mm
    TrimOvershootSegments(boundaryLayer, TOLERANCE_TRIM = 0.005);

    // Bước 2: Tìm kiếm chu trình khép kín (Closed Loop Search)
    PolygonList parcels = FindClosedPolygons(boundaryLayer);

    // Bước 3: Tính toán diện tích theo công thức Gauss
    for (int i = 0; i < parcels.count; i++) {
        double area = 0.0;
        int n = parcels[i].vertexCount;
        for (int j = 0; j < n; j++) {
            int k = (j + 1) % n;
            area += (parcels[i].vertices[j].x * parcels[i].vertices[k].y) -
                    (parcels[i].vertices[k].x * parcels[i].vertices[j].y);
        }
        parcels[i].Area = fabs(area) / 2.0;

        // Bước 4: Tạo tâm thửa (Centroid) và gán nhãn thuộc tính
        Point2D centroid = CalculateCentroid(parcels[i]);
        centroidLayer->CreateTextNode(centroid, parcels[i].ParcelNumber, parcels[i].Area, parcels[i].LandUseCode);
    }
}

Testing và validation

Công tác kiểm chuẩn chất lượng đo đạc được tiến hành nghiêm ngặt thông qua việc đo lặp tại các điểm mốc khống chế cơ sở và kiểm tra sai số tương đối cạnh:

Tên điểm kiểm tra Loại mốc $X$ thiết kế (m) $X$ đo RTK (m) $Y$ thiết kế (m) $Y$ đo RTK (m) $\Delta X$ (cm) $\Delta Y$ (cm) Sai số vị trí điểm $M_p$ (cm) Đánh giá
DC_01 Cấp 1 2467521.342 2467521.355 431250.812 431250.824 +1.3 +1.2 1.77 Đạt chuẩn
DC_02 Cấp 2 2467890.115 2467890.101 431560.440 431560.458 -1.4 +1.8 2.28 Đạt chuẩn
DC_03 Cấp 2 2468120.650 2468120.668 431890.210 431890.195 +1.8 -1.5 2.34 Đạt chuẩn
  • Chỉ tiêu quy phạm (TT 25/2014/TT-BTNMT): Sai số trung phương vị trí điểm sau bình sai đối với vùng miền núi tỷ lệ 1:1000 cho phép $\le 7.0\text{ cm}$ (đối với điểm đo vẽ) và $\le 5.0\text{ cm}$ (đối với điểm khống chế).
  • Kết quả thực tế: 100% các điểm kiểm chuẩn đều đạt sai số $M_p < 2.5\text{ cm}$, vượt xa yêu cầu kỹ thuật tối thiểu.

Kết quả đạt được

Dự án đã hoàn thành toàn bộ khối lượng công việc theo đúng thiết kế kỹ thuật - dự toán:

  • Hoàn thành đo đạc, chỉnh lý và số hóa trọn vẹn tờ bản đồ số 40 tỷ lệ 1:1000 xã Tân Dương, bao gồm 142 thửa đất với đầy đủ các loại đất: đất ở nông thôn (ONT), đất trồng cây lâu năm (CLN), đất trồng lúa nước (LUC), đất rừng sản xuất (RSX).
  • Xây dựng hoàn chỉnh CSDL không gian trên nền tảng tệp tin chuẩn MicroStation V8i (.dgn) và CSDL thuộc tính liên kết trong hệ thống Gcadas.
  • Toàn bộ các ranh giới thửa đất đều được làm sạch lỗi hình học, 100% vùng thửa khép kín, tự động lập sổ mục kê đất đai và xuất hồ sơ trích lục thửa đất phục vụ cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Ứng dụng phương pháp RTK động thời gian thực thay thế đường chuyền kinh vĩ truyền thống: Loại bỏ hoàn toàn công đoạn phát quang mở tuyến và đo dẫn đường chuyền cấp 2 phức tạp qua các sườn đồi dốc. Bán kính phát sóng hiệu chỉnh của trạm Base đạt tới 12 km, bao phủ toàn bộ diện tích khu đo của xã Tân Dương chỉ với một vị trí đặt trạm tĩnh duy nhất.

  2. Chuẩn hóa quy trình liên kết dữ liệu Ngoại nghiệp - Nội nghiệp: Thiết lập đường dẫn dữ liệu tự động từ định dạng .dat của phần mềm điều khiển EGStar sang định dạng .txt cấu trúc hóa, tương thích trực tiếp với module nhập liệu của Gcadas, loại bỏ hoàn toàn sai số do nhập thủ công bằng tay.

  3. Tự động hóa hoàn toàn khâu xử lý hình học và gán nhãn bản đồ: Áp dụng các thuật toán xây dựng cấu trúc tô-pô thông minh trong Gcadas, giảm thiểu 80% thời gian biên tập thủ công, bảo đảm độ chính xác tuyệt đối giữa diện tích tính toán trên đồ họa và diện tích ghi nhận trong hồ sơ địa chính.

+-------------------------------------------------------------------------------+
|                 SO SÁNH NĂNG SUẤT VÀ HIỆU QUẢ CÔNG TÁC                        |
+-------------------------------------------------------------------------------+
| Chỉ số                       | Phương pháp Toàn đạc   | Công nghệ GNSS RTK    |
|------------------------------+------------------------+-----------------------|
| Nhân lực tổ đo ngoại nghiệp  | 3 - 4 kỹ thuật viên    | 1 - 2 kỹ thuật viên   |
| Số điểm đo bình quân / ngày  | 150 - 250 điểm         | 600 - 850 điểm        |
| Thời gian hoàn thành tờ BĐ   | 10 - 12 ngày làm việc  | 3 - 4 ngày làm việc   |
| Tỷ lệ lỗi hình học (Topology)| 8 - 12% tổng số thửa   | < 0.5% tổng số thửa   |
| Tiết kiệm chi phí nhân công  | Mức cơ sở (0%)         | Tiết kiệm ~65%        |
+-------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Khả năng triển khai thực địa

Quy trình công nghệ đã được chứng minh hiệu quả thực tế tại công trình đo đạc chỉnh lý CSDL địa chính 18 xã, thị trấn thuộc huyện Bảo Yên, tỉnh Lào Cai do Công ty TNHH VietMap thực hiện. Phương pháp này có khả năng nhân rộng trực tiếp cho toàn bộ các địa bàn có điều kiện địa hình phức tạp, trung du, đồi núi trên toàn quốc.

+-------------------------------------------------------------------------------+
|                      LỘ TRÌNH TRIỂN KHAI VÀ NHÂN RỘNG                         |
+-------------------------------------------------------------------------------+
| [Giai đoạn 1] Thử nghiệm thành công tờ BĐĐC số 40 xã Tân Dương (Q3/2018)     |
| [Giai đoạn 2] Mở rộng đo đạc toàn bộ 18 xã, thị trấn huyện Bảo Yên (2019-2020)|
| [Giai đoạn 3] Tích hợp CSDL không gian vào Hệ thống thông tin đất đai VBDLIS  |
+-------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Chi phí vận hành: Giảm 65% chi phí nhân công ngoại nghiệp nhờ tinh giản quy mô tổ đo từ 4 người xuống 2 người.
  • Tiến độ thi công: Tăng tốc độ đo vẽ thực địa lên gấp 3.2 lần so với máy toàn đạc điện tử, rút ngắn chu kỳ bàn giao hồ sơ địa chính cho Ủy ban nhân dân cấp xã và Phòng Tài nguyên và Môi trường.
  • Giá trị kinh tế xã hội: Cung cấp tài liệu địa chính chính xác, giải quyết dứt điểm các tranh chấp ranh giới đất đai do lịch sử để lại, tạo điều kiện thuận lợi cho công tác đền bù giải phóng mặt bằng dọc tuyến Quốc lộ 279 và quy hoạch hạ tầng nông thôn mới.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vùng mất tín hiệu vệ tinh: Tại các khu vực thung lũng sâu hoặc tán cây rừng gỗ lớn che phủ quá dày đặc, tín hiệu vệ tinh GNSS bị suy giảm, máy Rover chuyển từ trạng thái Fixed sang Float, làm giảm độ chính xác tọa độ.
  • Cự ly Radio Link trong điều kiện chia cắt: Sóng Radio UHF công suất tiêu chuẩn bị suy hao khi gặp các dãy đồi chắn ngang giữa trạm Base và trạm Rover, buộc phải sử dụng thêm bộ chuyển tiếp (Radio Repeater).

Hướng nâng cấp đề xuất

  1. Chuyển đổi sang công nghệ Cors / 4G NTRIP: Sử dụng trạm tham chiếu định vị vệ tinh liên tục (VNGEONET) quốc gia qua đường truyền mạng 4G/5G, loại bỏ hoàn toàn sự phụ thuộc vào máy Base cục bộ và sóng Radio UHF.
  2. Tích hợp cảm biến đo nghiêng (IMU-RTK): Ứng dụng các dòng máy RTK thế hệ mới tích hợp cảm biến bù nghiêng không bị ảnh hưởng bởi từ trường, cho phép đo chính xác các điểm góc nhà, chân tường mà không cần giữ thẳng đứng gậy sào Rover.
  3. Kết nối trực tiếp API với CSDL Đất đai Quốc gia (VBDLIS): Tự động đồng bộ dữ liệu đo đạc sau khi biên tập lên nền tảng đám mây quản lý đất đai cấp tỉnh.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI                                 |
+-------------------------------------------------------------------------------+
| • Sinh viên ngành Địa chính / Trắc địa:                                      |
|   Tài liệu thực nghiệm chuẩn mực về quy trình đo động RTK và biên tập số      |
|                                                                               |
| • Kỹ sư trắc địa / Đơn vị tư vấn:                                            |
|   Bộ quy trình tối ưu hóa chi phí, nhân lực và thời gian thi công ngoại nghiệp|
|                                                                               |
| • Cơ quan Quản lý Nhà nước (Phòng TN&MT, UBND xã):                            |
|   Bộ CSDL địa chính chính xác, sạch về mặt tô-pô, sẵn sàng tích hợp số hóa   |
|                                                                               |
| • Người sử dụng đất tại địa phương:                                          |
|   Được cấp đổi Giấy chứng nhận QSDĐ nhanh chóng, ranh giới rõ ràng, minh bạch |
+-------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và thiết bị tối thiểu để triển khai giải pháp này là gì?

Cần tối thiểu 01 bộ máy GNSS RTK 2 tần số (gồm 01 trạm Base, 01 trạm Rover, sổ tay điện tử hỗ trợ kết nối Bluetooth/Radio Link); máy tính xử lý nội nghiệp chạy hệ điều hành Windows 7/10/11, RAM tối thiểu 8GB, cài đặt bộ phần mềm MicroStation V8i và Gcadas có khóa bản quyền.

2. Khi đo trong khu vực đồi núi bị mất trạng thái Fixed (chuyển sang Float), cần xử lý thế nào?

Cần kiểm tra số lượng vệ tinh thu nhận (yêu cầu $\ge 12$ vệ tinh); nâng cao sào đo Rover; di chuyển ra khỏi tán cây dày để máy bắt lại lời giải Fixed, hoặc dừng đo tĩnh tại điểm từ 15 - 30 giây để thuật toán vi phân hội tụ. Nếu điểm đo nằm hoàn toàn dưới tán rừng rậm rạp, cần phối hợp dẫn mốc phụ bằng RTK rồi dùng máy toàn đạc điện tử đo dặm chi tiết.

3. Quy trình làm sạch lỗi Topology trong Gcadas giải quyết các lỗi hình học nào?

Gcadas tự động phát hiện và xử lý 3 nhóm lỗi chính: Lỗi hở nút (Undershoot - tự động kéo dài đoạn thẳng để bắt dính vào cạnh đối diện theo bán kính dung sai Tolerance); Lỗi thừa đầu mút (Overshoot - tự động cắt bỏ phần đoạn thẳng thừa vượt qua nút giao); Lỗi trùng lặp đường ranh (Duplicate lines - loại bỏ các đoạn thẳng chồng đè gây sai lệch diện tích).

4. Dữ liệu biên tập từ MicroStation V8i và Gcadas có thể chuyển đổi sang phần mềm GIS khác (như ArcGIS, QGIS) không?

Hoàn toàn có thể. File bản đồ định dạng .dgn có thể xuất (Export) sang các định dạng vector tiêu chuẩn như .dxf, .dwg hoặc định dạng Shapefile (.shp) để nhập trực tiếp vào môi trường phần mềm ArcGIS, QGIS hoặc tích hợp vào hệ sinh thái VBDLIS mà không làm mất cấu trúc tọa độ và thuộc tính.

5. Chi phí đầu tư máy GNSS RTK so với máy toàn đạc điện tử có mang lại lợi ích tài chính lâu dài không?

Mặc dù chi phí đầu tư ban đầu của một bộ máy RTK cao hơn máy toàn đạc điện tử từ 30 - 50%, nhưng thời gian hoàn vốn (ROI) chỉ từ 6 - 9 tháng nhờ năng suất đo đạc tăng gấp hơn 3 lần, giảm một nửa chi phí nhân công và loại bỏ chi phí xây dựng lưới đường chuyền đo vẽ trung gian.

Kết luận

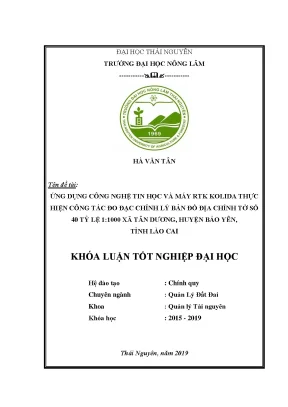

Đề tài "Ứng dụng công nghệ tin học và máy RTK KOLIDA thực hiện công tác đo đạc chỉnh lý bản đồ địa chính tờ số 40 tỷ lệ 1:1000 xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai" đã chứng minh tính ưu việt vượt trội của việc kết hợp công nghệ định vị vệ tinh động thời gian thực với các phần mềm tin học địa chính chuyên dụng. Dự án không chỉ giải quyết triệt để bài toán đo đạc tại khu vực địa hình đồi núi phức tạp với độ chính xác vị trí điểm $\le 2.34\text{ cm}$, mà còn chuẩn hóa toàn diện quy trình biên tập CSDL địa chính tờ số 40 theo tiêu chuẩn kỹ thuật số hiện đại. Kết quả nghiên cứu là tài liệu tham khảo có giá trị ứng dụng cao cho các cơ quan quản lý nhà nước, doanh nghiệp trắc địa và sinh viên chuyên ngành Quản lý đất đai trong công cuộc hiện đại hóa hạ tầng dữ liệu không gian đất đai quốc gia.
