Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội bền vững tại Việt Nam. Theo quy định của Luật Đất đai và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (Bộ TN&MT), bản đồ địa chính chính quy là cơ sở pháp lý cao nhất phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch và giải quyết tranh chấp. Tuy nhiên, tại các khu vực bán sơn địa như xã Biên Sơn (huyện Lục Ngạn, tỉnh Bắc Giang) – nơi có tổng diện tích tự nhiên $2.063,23\text{ ha}$ với $76,08%$ là đất nông nghiệp và địa hình đồi bát úp phân cắt phức tạp – công tác đo đạc địa chính truyền thống gặp nhiều trở ngại lớn về độ chính xác và tiến độ.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG
+---------------------+       +----------------------+       +-----------------------+
|  Ngoại nghiệp:      |  RS232|  Xử lý & Chuyển đổi: |       |  Biên tập Bản đồ:     |
|  South NTS-305B     |------>|  T-COM / SDR         |------>|  MicroStation SE/V8   |
|  TOPCON GTS-350N    |       |  Format: *.TXT/*.DAT |       |  + Module FAMIS 2006  |
+---------------------+       +----------------------+       +-----------------------+
                                                                         |
                                                                         v
+---------------------+       +----------------------+       +-----------------------+
|  Sản phẩm Pháp lý:  |       |  Cơ sở dữ liệu:      |       |  Chuẩn hóa Topology:  |
|  Bản đồ Tờ số 38    |<------|  Hồ sơ địa chính     |<------|  MRFClean & MRFFlag   |
|  Tỷ lệ 1:2000       |       |  CADDB / Sổ mục kê   |       |  Tạo tâm & Đánh số    |
+---------------------+       +----------------------+       +-----------------------+

Vấn đề cốt lõi đặt ra là sự thiếu hụt hệ thống bản đồ số đồng bộ theo hệ quy chiếu quốc gia VN-2000, dẫn đến việc quản lý hồ sơ thửa đất còn rời rạc, sai lệch ranh giới và kéo dài thời gian cấp đổi GCNQSDĐ cho người dân. Để giải quyết triệt để bài toán này, đề tài thực hiện quy trình công nghệ kết hợp máy toàn đạc điện tử South NTS-305B/TOPCON 350N và bộ công cụ tin học chuyên ngành (MicroStation, FAMIS, T-COM) để thành lập tờ bản đồ địa chính số 38 tỷ lệ 1:2000 tại xã Biên Sơn.

Mục tiêu cụ thể của dự án:

  1. Thiết lập mạng lưới khống chế đo vẽ (lưới kinh vĩ cấp 1 và cấp 2) dựa trên 4 điểm tọa độ địa chính cơ sở hạng cao bằng công nghệ định vị vệ tinh và đường chuyền kinh vĩ điện tử.
  2. Ứng dụng phương pháp tọa độ cực đo vẽ chi tiết các điểm ranh giới thửa đất, giao thông, thủy hệ và địa vật đặc trưng trên diện tích tờ bản đồ số 38 ($100\text{ ha}$ ngoài thực địa).
  3. Tự động hóa quá trình xử lý số liệu ngoại nghiệp, làm sạch hình học (Topology Cleaning), gán thuộc tính, đánh số thửa và tạo khung bản đồ theo quy chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT.
  4. Tích hợp dữ liệu không gian với cơ sở dữ liệu thuộc tính hồ sơ địa chính phục vụ số hóa công tác quản lý địa phương.

Phạm vi nghiên cứu tập trung vào tờ bản đồ số 38 tỷ lệ 1:2000 xã Biên Sơn. Hạn chế kỹ thuật chính nằm ở mật độ thực vật che khuất tầm ngắm quang học tại vùng đồi trồng vải thiều và nhãn, đòi hỏi giải pháp phối hợp giữa phương pháp tọa độ cực và mở rộng trạm đo dẫn phụ linh hoạt.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ số, công tác thành lập bản đồ địa chính tại địa phương dựa chủ yếu vào máy kinh vĩ quang cơ kết hợp bàn đạc hoặc đo vẽ thủ công trên nền ảnh đơn viễn thám độ phân giải thấp.

Tiêu chí so sánh Phương pháp Quang cơ truyền thống Ảnh hàng không / Viễn thám Toàn đạc điện tử + FAMIS/MicroStation
Độ chính xác mặt bằng Thấp ($m_p > \pm 0.2\text{ m}$) Trung bình ($\pm 0.15 - 0.3\text{ m}$) Rất cao ($m_p \le \pm 0.05 - 0.07\text{ m}$)
Thời gian thu thập ngoại nghiệp Kéo dài, ghi chép sổ tay thủ công Nhanh nhưng phụ thuộc bay chụp Rất nhanh, lưu trữ trực tiếp vào Field Book
Khả năng tự động hóa biên tập Không có, vẽ tay trên giấy can Trung bình, số hóa vector màn hình Rất cao, tự động hóa toàn diện từ mã đo
Khả năng cập nhật biến động Khó khăn, dễ sai số tích lũy Phức tạp, chi phí bay chụp lại cao Linh hoạt, cập nhật trực tiếp vào cơ sở dữ liệu
Chi phí triển khai/ha Cao (tốn nhân công đo đạc) Rất cao cho diện tích nhỏ/vừa Tối ưu, phù hợp cấp xã/phường

Yêu cầu người dùng (cán bộ địa chính xã và Phòng TN&MT huyện Lục Ngạn) được phân loại theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Bản đồ số chuẩn VN-2000 múi chiếu $3^\circ$ (kinh tuyến trục Bắc Giang $107^\circ 00'$); cấu trúc dữ liệu tuân thủ mô hình Topology chuẩn của Bộ TN&MT; tự động kết xuất sổ mục kê và diện tích từng thửa.
  • Should-have (Nên có): Tự động phát hiện lỗi bắt điểm đè/hở ranh giới (Dangle/Undershoot node); liên kết hai chiều giữa thuộc tính chủ sử dụng đất và đối tượng đồ họa.
  • Could-have (Có thể có): Chuyển đổi định dạng đa nền tảng (DGN, DWG, SHP) để tích hợp vào các hệ thống WebGIS sau này.
  • Won't-have (Chưa hỗ trợ): Xây dựng mô hình 3D địa hình tích hợp dữ liệu quét LiDAR trong giai đoạn này.

Thiết kế hệ thống

Kiến trúc giải pháp số hóa đo đạc địa chính bao gồm 4 tầng chức năng:

+-------------------------------------------------------------------------+
|                  TẦNG 1: THU THẬP NGOẠI NGHIỆP                          |
|  - Máy toàn đạc điện tử South NTS-305B / Topcon GTS-350N                |
|  - Khối đo xa EDM + Khối bàn độ mã hóa số điện tử (Digital Theodolite)   |
|  - Ghi lưu: RAM tích hợp / Bộ nhớ ngoài Field Book                      |
+-------------------------------------------------------------------------+
                                    |
                                    v (Giao thức cáp RS-232C / Baud rate 9600)
+-------------------------------------------------------------------------+
|                  TẦNG 2: XỬ LÝ & TIỀN TRÌNH DỮ LIỆU                     |
|  - Phần mềm truyền số liệu: South T-COM v2.0 / Datacom SDR               |
|  - Trích xuất: Tọa độ cực (S, V, H) -> Tọa độ phẳng Descartes (X, Y, H) |
|  - Định dạng tệp: ASCII (*.TXT, *.DAT, *.CSV)                           |
+-------------------------------------------------------------------------+
                                    |
                                    v (Cơ sở dữ liệu trị đo / Import Coordinate)
+-------------------------------------------------------------------------+
|                  TẦNG 3: NỀN TẢNG ĐỒ HỌA & TOPOLOGY                     |
|  - Nền tảng CAD/GIS: Bentley MicroStation SE / V8                       |
|  - Module địa chính chuyên dụng: FAMIS 2006 (Bộ TN&MT)                  |
|  - Bộ công cụ chuẩn hóa hình học: MRFClean, MRFFlag (Intergraph)        |
+-------------------------------------------------------------------------+
                                    |
                                    v (Topology Polygon / Level Assignment)
+-------------------------------------------------------------------------+
|                  TẦNG 4: BIÊN TẬP VÀ PHÁT HÀNH PHÁP LÝ                  |
|  - Tự động tạo Centroid (Tâm thửa) & Đánh số thửa chuẩn từ trái qua phải|
|  - Vẽ nhãn thửa: Số thứ tự thửa / Diện tích ($m^2$) / Loại đất          |
|  - Tạo khung bản đồ chuẩn tỷ lệ 1:2000 (Khung trong $50 \times 50\text{ cm}$)   |
|  - Xuất dữ liệu: Bản vẽ *.DGN chuẩn pháp lý + Cơ sở dữ liệu CADDB       |
+-------------------------------------------------------------------------+

Cơ sở toán học hệ thống: Hệ quy chiếu và hệ tọa độ quốc gia VN-2000 thiết lập trên Elipsoid WGS-84 quy chiếu quốc gia:

  • Bán trục lớn: $a = 6.378.137,0\text{ m}$
  • Độ dẹt: $\alpha = 1 / 298,25723563$
  • Vận tốc góc tự quay: $\omega = 7292115,0 \times 10^{-11}\text{ rad/s}$
  • Hằng số trọng trường Trái Đất: $GM = 3986005 \times 10^8\text{ m}^3/\text{s}^2$
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM (Universal Transverse Mercator), múi chiếu $3^\circ$, kinh tuyến trục địa phương tỉnh Bắc Giang: $107^\circ 00'$, hệ số co giãn chiều dài kinh tuyến trục $k_0 = 0,9999$.

Methodology

Dự án áp dụng quy trình kiểm soát kỹ thuật nghiêm ngặt (Engineering Waterfall Model) gồm 5 giai đoạn:

[Khảo sát & Thiết kế lưới]
[Đo đạc lưới khống chế KV1/KV2]
[Đo vẽ chi tiết ngoại nghiệp]
[Xử lý nội nghiệp & Làm sạch Topology]
[Kiểm tra đối soát thực địa & Hoàn thiện pháp lý]

Ma trận đánh giá và giảm thiểu rủi ro kỹ thuật:

  • Rủi ro 1: Tầm ngắm bị che khuất do tán cây ăn quả dày đặc.
    Biện pháp: Dẫn thêm điểm trạm phụ (lưới khống chế đo vẽ cấp 2 - KV2) sử dụng gương tiêu ngắn kết hợp thước thép đo kiểm phụ trợ.
  • Rủi ro 2: Sai số khép góc và khép cạnh đường chuyền vượt hạn sai.
    Biện pháp: Áp dụng thuật toán bình sai bình phương tối thiểu (Least Squares Adjustment) phân bố sai số cho từng góc ngoặt và cạnh đo trước khi đưa vào hệ thống đo chi tiết.
  • Rủi ro 3: Trùng lặp hoặc hở đỉnh ranh giới thửa đất (Topology Errors).
    Biện pháp: Thiết lập bán kính dung sai (Tolerance) $0,001\text{ m}$ trong công cụ MRFClean để tự động ghép đỉnh và cắt đoạn thừa.

Implementation và kết quả

Development process

1. Xây dựng lưới khống chế đo vẽ

Trên cơ sở 4 điểm địa chính cơ sở hạng III và 20 điểm hạng IV hiện có tại xã Biên Sơn, nhóm dự án thiết kế và chôn mốc mạng lưới gồm 155 điểm đường chuyền kinh vĩ (KV1 và KV2).

Các tiêu chí kỹ thuật đường chuyền kinh vĩ theo Thông tư 25/2014/TT-BTNMT:

  • Chiều dài đường chuyền tối đa: $\le 2,0\text{ km}$ (đối với tỷ lệ 1:2000 vùng nông thôn).
  • Chiều dài cạnh: $20\text{ m} \le S \le 400\text{ m}$, tỷ lệ giữa hai cạnh liền kề không chênh quá $2,5$ lần.
  • Sai số trung phương đo góc: $m_\beta \le \pm 5''$.
  • Sai số khép góc giới hạn trong đường chuyền ($n$ là số đỉnh): $$f_\beta = \pm 2 m_\beta \sqrt{n} = \pm 10\sqrt{n}''$$
  • Sai số khép tương đối giới hạn mặt bằng: $$\frac{f_s}{[S]} \le \frac{1}{4.000} \text{ (KV1)}, \quad \frac{f_s}{[S]} \le \frac{1}{2.000} \text{ (KV2)}$$
          ĐỒ HÌNH ĐO TỌA ĐỘ CỰC NGOẠI NGHIỆP

                   [Điểm định hướng B (XB, YB, HB)]
   (im: Chiều cao máy)           Góc bằng: βA1          (lg: Chiều cao gương)
                                 Cạnh nghiêng: DA1
                                 Góc đứng: v1

2. Thuật toán đo vẽ chi tiết và tính toán tọa độ cực

Bộ vi xử lý trung tâm (CPU) của máy toàn đạc South NTS-305B tự động tính toán các tham số tọa độ không gian từ các trị đo thô ($D, \beta, v$):

  1. Khử sai số khí tượng và tính khoảng cách nghiêng hiệu chỉnh: $$D = D_{\text{thô}} \cdot \left(1 + \left(278,44 - \frac{0,29492 \cdot P}{1 + 0,00366 \cdot t}\right) \times 10^{-6}\right) + K$$ (Trong đó: $P$ là áp suất khí quyển tính bằng $\text{hPa}$, $t$ là nhiệt độ môi trường tính bằng $^\circ\text{C}$, $K$ là hằng số gương).

  2. Chuyển cạnh nghiêng $D$ về cạnh ngang mặt bằng $S$: $$S = D \cdot \cos(v) \quad \text{hoặc} \quad S = D \cdot \sin(z)$$ (Với $v$ là góc nghiêng đứng, $z$ là góc thiên đỉnh).

  3. Tính góc phương vị cạnh đo chi tiết: $$\alpha_{A-P} = \alpha_{A-B} + \beta_{A-P}$$

  4. Tính số gia tọa độ và tọa độ phẳng của điểm chi tiết $P(X_P, Y_P)$: $$\Delta X_{A-P} = S \cdot \cos(\alpha_{A-P}), \quad \Delta Y_{A-P} = S \cdot \sin(\alpha_{A-P})$$ $$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$

  5. Tính chênh cao và cao độ thủy trợ: $$h_{A-P} = S \cdot \tan(v) + i_m - l_g$$ $$H_P = H_A + h_{A-P}$$ (Với $i_m$ là chiều cao trạm máy, $l_g$ là chiều cao gương sào).

3. Mô phỏng mã nguồn trích xuất và tiền xử lý dữ liệu trắc địa

Đoạn mã Python dưới đây mô phỏng thuật toán mà module FAMIS và bộ tiền xử lý thực thi khi chuyển đổi dữ liệu từ sổ tay điện tử Field Book (.RAW/.GTS) sang bảng tọa độ phẳng chuẩn (*.DAT):

import math
from typing import Tuple, Dict

class TotalStationProcessor:
    def __init__(self, stn_x: float, stn_y: float, stn_h: float, inst_height: float):
        self.stn_x = stn_x
        self.stn_y = stn_y
        self.stn_h = stn_h
        self.inst_height = inst_height

    def calculate_azimuth(self, bs_x: float, bs_y: float) -> float:
        """Tính góc phương vị khởi tính từ trạm máy đến điểm định hướng Backsight"""
        dx = bs_x - self.stn_x
        dy = bs_y - self.stn_y
        azimuth = math.atan2(dy, dx)
        return azimuth if azimuth >= 0 else (azimuth + 2 * math.pi)

    def polar_to_cartesian(self, bs_azimuth: float, h_angle_deg: float,
                            v_angle_deg: float, slope_dist: float,
                            target_height: float) -> Dict[str, float]:
        """Chuyển đổi dữ liệu tọa độ cực sang tọa độ phẳng VN-2000"""
        h_rad = math.radians(h_angle_deg)
        v_rad = math.radians(v_angle_deg)

        # Góc phương vị hướng đo chi tiết
        azimuth_p = (bs_azimuth + h_rad) % (2 * math.pi)

        # Khoảng cách mặt bằng và chênh cao
        horiz_dist = slope_dist * math.cos(v_rad)
        delta_h = slope_dist * math.sin(v_rad) + self.inst_height - target_height

        # Tính số gia tọa độ
        dx = horiz_dist * math.cos(azimuth_p)
        dy = horiz_dist * math.sin(azimuth_p)

        return {
            "X": round(self.stn_x + dx, 3),
            "Y": round(self.stn_y + dy, 3),
            "H": round(self.stn_h + delta_h, 3),
            "S_horiz": round(horiz_dist, 3)
        }

# Thực thi tính toán thực nghiệm cho trạm máy KV1-01
processor = TotalStationProcessor(stn_x=2365420.150, stn_y=425130.820, stn_h=25.430, inst_height=1.450)
bs_azimuth = processor.calculate_azimuth(bs_x=2365610.220, bs_y=425280.450)
point_p1 = processor.polar_to_cartesian(bs_azimuth, h_angle_deg=45.5215, v_angle_deg=2.1105,
                                        slope_dist=85.420, target_height=1.600)
print(f"Toạ độ điểm chi tiết P1: X = {point_p1['X']}, Y = {point_p1['Y']}, H = {point_p1['H']}")

Testing và validation

Quá trình kiểm chuẩn dữ liệu hình học và phi hình học được thực hiện tuần tự qua các bước:

  1. Kiểm tra sai số đóng vòng khép lưới khống chế:
    • Số vòng khép kiểm tra: 08 vòng khép kín.
    • Sai số khép góc lớn nhất phát hiện: $f_\beta = 18''$ (Hạn sai cho phép $\pm 10\sqrt{6} \approx \pm 24,5'' \rightarrow \text{Đạt chuẩn}$).
    • Sai số tương đối cạnh trung bình: $1/8.500$ (Vượt yêu cầu chuẩn $1/4.000$).
  2. Kiểm tra làm sạch Topology (MRFClean/MRFFlag):
    • Tổng số đỉnh cạnh thửa xử lý: $4.850$ điểm.
    • Phát hiện và xử lý tự động: 32 lỗi đè đoạn thẳng (Overshoot), 19 lỗi hở ranh giới (Undershoot/Dangle).
    • Tỷ lệ tự động tạo vùng thửa đất (Centroid Generation) thành công: $100%$ ($0$ lỗi Topology sót lại).
                      MÔ HÌNH LÀM SẠCH TOPOLOGY
  [Đoạn thẳng dư thừa (Overshoot)]          [Ranh giới bị hở (Undershoot)]
            \                                      \
             \                                      \
    [Nút chuẩn hình học]                     [Đóng kín vùng đa giác (Polygon)]

Kết quả đạt được

Hoàn thiện tờ bản đồ địa chính số 38 tỷ lệ 1:2000 tại xã Biên Sơn với các chỉ số kỹ thuật cụ thể:

  • Diện tích khu đo biên tập: $100\text{ ha}$ ($1,00\text{ km}^2$), hiển thị đầy đủ trong khung chuẩn $50 \times 50\text{ cm}$.
  • Số lượng thửa đất thành lập: $382\text{ thửa}$ (gồm đất ở nông thôn, đất trồng cây lâu năm, đất lúa nước, đất lâm nghiệp và mặt nước chuyên dùng).
  • $100%$ các thửa đất được cấp mã nhận dạng duy nhất, gắn nhãn thông tin bao gồm: Số thứ tự thửa, Diện tích, Mã loại đất (theo Thông tư 25/2014/TT-BTNMT).
  • Hoàn thành liên kết cơ sở dữ liệu với phần mềm CADDB, kết xuất toàn bộ Sổ mục kê đất đai, Sổ địa chính và trích lục phục vụ xét cấp 24 GCNQSDĐ tồn đọng đợt 1 năm 2018.

Đổi mới và đóng góp

Cải tiến quy trình công nghệ

Dự án áp dụng quy trình tích hợp khép kín từ trạm máy toàn đạc điện tử ngoại nghiệp đến hệ thống biên tập tự động nội nghiệp, thay thế hoàn toàn phương pháp số hóa bán tự động từ tài liệu cũ.

       SO SÁNH CẤU TRÚC HIỆU SUẤT CÁC PHƯƠNG PHÁP
Thời gian đo đạc ngoại nghiệp (Ngày/100ha):
  - Quang cơ truyền thống:    |████████████████████| 25 ngày
  - Toàn đạc + FAMIS (Dự án): |███████| 8 ngày  (-68%)

Thời gian biên tập nội nghiệp (Ngày/tờ bản đồ):
  - Số hóa bản đồ giấy cũ:    |███████████████| 15 ngày
  - Quy trình số FAMIS:       |████| 4 ngày  (-73%)

Sai số trung phương vị trí điểm ranh giới (cm):
  - Tiêu chuẩn quy phạm:      |███████| 7.0 cm (Ngưỡng tối đa)
  - Thực tế đạt được:         |████| 3.8 cm (Độ chính xác vượt trội)

Những đóng góp kỹ thuật trọng tâm:

  • Tự động hóa chuỗi xử lý số liệu (End-to-End Pipeline): Loại bỏ hoàn toàn khâu chép sổ thủ công, triệt tiêu sai số chủ quan từ con người trong khâu đọc và ghi số liệu góc/cạnh ($0%$ lỗi ghi nhầm số đo).
  • Tối ưu hóa thuật toán phân lớp dữ liệu: Hệ thống Level trong MicroStation được thiết lập chuẩn theo 32 lớp thông tin quy định:
    • Level 1 - 5: Lớp khung, lưới tọa độ kilomét và ghi chú pháp lý.
    • Level 10 - 18: Lớp ranh giới thửa đất, ranh giới loại đất, tâm thửa và nhãn thuộc tính.
    • Level 20 - 25: Hệ thống giao thông đường bộ, cầu cống, taluy.
    • Level 28 - 32: Hệ thống thủy văn (sông ngòi, kênh mương, hồ đập).
  • Rút ngắn thời gian xác minh pháp lý: Cung cấp tài liệu hình học trực quan giúp Hội đồng đăng ký đất đai xã Biên Sơn hòa giải thành công $4/5$ vụ việc tranh chấp ranh giới phức tạp trong quý II/2018.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tiễn

                  CƠ CHẾ KHAI THÁC DỮ LIỆU ĐA MỤC TIÊU
                               +-----------------------------+
                               |  Tờ bản đồ địa chính số 38  |
                               |  Xã Biên Sơn (Chuẩn VN-2000)|
                               +-----------------------------+
+-----------------------------+ +----------------------------+ +-----------------------------+
|    CÔNG TÁC PHÁP LÝ & CẤP ĐỔI| | QUY HOẠCH & CHUYỂN MỤC ĐÍCH| | NÔNG NGHIỆP CÔNG NGHỆ CAO  |
| - Cấp mới 24 GCNQSDĐ        | | - Chuyển đổi đất lúa sang  | | - Phân vùng chuyên canh vải |
| - Lập hồ sơ chuyển nhượng   | |   cây có múi (1.200 m²)    | |   thiều Lục Ngạn            |
|   83 trường hợp biến động   | | - Lập hồ sơ thu hồi & đền bù| | - Quản lý nguồn nước tưới   |
+-----------------------------+ +----------------------------+ +-----------------------------+
  1. Đăng ký cấp mới và cấp đổi GCNQSDĐ: Cung cấp sơ đồ trích đo chính xác tọa độ từng điểm góc thửa cho 382 thửa đất, giải quyết triệt để tình trạng chồng lấn diện tích.
  2. Quy hoạch chuyển đổi cơ cấu cây trồng: Hỗ trợ UBND xã Biên Sơn xây dựng kế hoạch chuyển đổi $280,6\text{ ha}$ đất lúa kém hiệu quả sang trồng cây ăn quả có giá trị kinh tế cao (cây vải thiều, cam đường Canh, bưởi Diễn).
  3. Quản lý biến động đất đai tự động: Cập nhật biến động phân lô, tách thửa, chuyển nhượng quyền sử dụng đất trực tiếp vào cơ sở dữ liệu số mà không làm biến dạng tỷ lệ hình học toàn tờ bản đồ.

Yêu cầu cấu hình triển khai và chi phí - lợi ích

                     YÊU CẦU CẤU HÌNH HỆ THỐNG
+------------------------------------+------------------------------------+
|  YÊU CẦU PHẦN CỨNG (Ngoại nghiệp)  |  YÊU CẦU PHẦN MỀM (Nội nghiệp)     |
|  - 01 Máy toàn đạc South NTS-305B  |  - Hệ điều hành: Windows XP / 7 /  |
|    (Độ chính xác: 2", EDM: 2mm+2ppm|    Windows 10 Pro 32/64-bit        |
|  - 02 Bộ gương đơn + Sào gương 2m  |  - Nền tảng CAD: MicroStation SE   |
|  - 01 Giá ba chân dọi tâm quang học|    hoặc MicroStation V8i           |
|  - 01 Máy định vị cầm tay / GPS 2 tần|  - Module Địa chính: FAMIS 2006    |
+------------------------------------+------------------------------------+

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis):

  • Chi phí đầu tư công nghệ: Đầu tư ban đầu máy toàn đạc điện tử và trang thiết bị tin học (~$120 - 150\text{ triệu VNĐ}$).
  • Hiệu quả kinh tế thu về:
    • Tiết kiệm $60%$ chi phí nhân công ngoại nghiệp so với phương pháp truyền thống.
    • Tốc độ cấp giấy tờ địa chính tăng $300%$, giảm thiểu chi phí phát sinh từ khiếu nại tranh chấp đất đai kéo dài.
    • Thời gian hoàn vốn đầu tư trang thiết bị đo đạc số (ROI Timeline): Ước tính từ $10 - 12\text{ tháng}$ thông qua việc nhận thầu các gói dự án đo đạc quy hoạch địa chính cấp xã.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nhiễu tín hiệu quang học: Đo đạc trong vùng đồi núi rậm rạp trồng cây ăn quả lâu năm làm giảm cự ly đo xa của khối EDM, đòi hỏi phải phát triển nhiều trạm đo phụ, tăng nguy cơ sai số tích lũy nếu không khép vòng kịp thời.
  • Tính tương thích phần mềm: FAMIS 2006 được tối ưu hóa trên nền MicroStation SE 16/32-bit cũ, gặp một số hạn chế về hiệu năng xử lý đa luồng trên các hệ điều hành 64-bit hiện đại (Windows 10/11).

Hướng nâng cấp mở rộng

  • Ứng dụng công nghệ GNSS-RTK: Tích hợp máy định vị vệ tinh động thời gian thực (GNSS-RTK đa tần số) kết hợp trạm CORS quốc gia để đo vẽ ranh giới thông thoáng, nâng cao năng suất lên gấp 3 lần so với toàn đạc đơn thuần.
  • Ứng dụng thiết bị bay không người lái (UAV Photogrammetry): Sử dụng flycam chuyên dụng quét bình đồ ảnh trực chính (Orthophoto) kết hợp công nghệ LiDAR xuyên tán cây phục vụ đo vẽ chi tiết các vùng địa hình chia cắt mạnh.
  • Nâng cấp nền tảng quản trị CSDL: Chuyển đổi toàn bộ hệ thống cơ sở dữ liệu DGN/CADDB sang chuẩn không gian địa lý VBDLIS (Hệ thống thông tin đất đai đa mục tiêu quốc gia) và PostgreSQL/PostGIS.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                                    |
+-----------------------------------------------------------------------------------+
|  [Sinh viên / Kỹ sư Địa chính]     -> Tài liệu mẫu về quy trình đo đạc chuẩn      |
|                                       Thông tư 25/2014/TT-BTNMT & xử lý FAMIS.    |
+-----------------------------------------------------------------------------------+
|  [Cán bộ Quản lý Địa phương]       -> Tiếp nhận tờ bản đồ số chuẩn pháp lý,      |
|                                       giảm 70% thời gian xử lý thủ tục cấp sổ.     |
+-----------------------------------------------------------------------------------+
|  [Chủ sử dụng đất / Người dân]     -> Ranh giới thửa đất minh bạch, tránh         |
|                                       tranh chấp, xác lập quyền sở hữu pháp lý.   |
+-----------------------------------------------------------------------------------+
|  [Chuyên gia Nghiên cứu GIS]       -> Dữ liệu thực nghiệm về sai số mô hình      |
|                                       bán sơn địa và phương pháp khắc phục.       |
+-----------------------------------------------------------------------------------+
  • Sinh viên & Kỹ sư Trắc địa - Địa chính: Nắm vững phương pháp luận xây dựng lưới khống chế và quy trình chuẩn hóa bản đồ vector trên môi trường MicroStation - FAMIS.
  • Cơ quan Quản lý Nhà nước (UBND xã Biên Sơn, Phòng TN&MT Lục Ngạn): Sở hữu bộ cơ sở dữ liệu số chuẩn xác $100%$, nâng cao năng lực giải quyết thủ tục hành chính đất đai minh bạch.
  • Cộng đồng dân cư địa phương: Bảo đảm quyền lợi hợp pháp về tài sản đất đai, thuận lợi trong việc thế chấp vay vốn phát triển kinh tế nông nghiệp.
  • Nhà nghiên cứu hệ thống thông tin không gian: Cung cấp số liệu kiểm chứng thực tế về độ chính xác của phép chiếu UTM - VN2000 trong điều kiện thực địa trung du miền núi Bắc Bộ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để triển khai giải pháp là gì?

Hệ thống yêu cầu máy toàn đạc điện tử có độ chính xác đo góc từ $\le 5''$, đo khoảng cách $\pm (2\text{ mm} + 2\text{ ppm} \cdot D)$. Về phần mềm xử lý nội nghiệp, máy tính cần cài đặt hệ điều hành Windows XP/7/10 (32-bit hoặc 64-bit hỗ trợ môi trường ảo hóa), phần mềm nền Bentley MicroStation SE / V8 và bộ module địa chính FAMIS (bản 2006 trở lên).

2. Giới hạn sai số cho phép đối với điểm đo chi tiết trên bản đồ địa chính tỷ lệ 1:2000 là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí mặt bằng của điểm ranh giới thửa đất so với điểm khống chế đo vẽ gần nhất không được vượt quá:

  • $\pm 0,10\text{ m}$ đối với đất ở đô thị;
  • $\pm 0,20\text{ m}$ đối với đất ở nông thôn, đất cây lâu năm;
  • $\pm 0,30\text{ m}$ đối với đất nông nghiệp vùng đồi núi bán sơn địa. Kết quả đo đạc tại tờ bản đồ số 38 đạt sai số trung bình $\pm 0,05 - 0,07\text{ m}$, hoàn toàn thỏa mãn tiêu chuẩn kỹ thuật.

3. Quy trình làm sạch Topology (MRFClean) giải quyết những lỗi hình học nào?

Công cụ MRFClean quét và giải quyết 3 nhóm lỗi chính:

  1. Lỗi bắt trượt đoạn thẳng (Undershoot): Kéo dài đoạn thẳng chưa chạm tới ranh giới lân cận theo bán kính dung sai.
  2. Lỗi quá đà (Overshoot): Cắt bỏ các đoạn râu thừa vượt qua giao điểm ranh giới.
  3. Lỗi trùng lặp cạnh (Duplicate lines): Hợp nhất các đường vẽ đè lên nhau thành một phân đoạn duy nhất trước khi đóng vùng (Create Polygon).

4. Dữ liệu từ bản đồ FAMIS có thể tích hợp với các hệ thống GIS hiện đại (ArcGIS, QGIS) không?

Có. Bản đồ biên tập trên FAMIS có định dạng gốc là Bentley DGN (Design File). Dữ liệu này có thể được xuất trực tiếp sang định dạng chuẩn trao đổi không gian như AutoCAD DXF/DWG, MapInfo TAB/MIF hoặc chuyển đổi sang ESRI Shapefile (SHP) / GeoPackage thông qua các công cụ chuyển đổi định dạng (FME, QGIS, ArcGIS Data Interoperability) mà vẫn giữ nguyên toàn vẹn bảng thuộc tính và tọa độ VN-2000.

5. Chi phí và thời gian thu hồi vốn khi chuyển đổi từ đo vẽ thủ công sang công nghệ toàn đạc số?

Chi phí trang sắm một tổ hợp thiết bị toàn đạc điện tử và trạm xử lý nội nghiệp dao động từ $120 - 180\text{ triệu VNĐ}$. Nhờ năng suất đo đạc tăng từ $300 - 400%$ và giảm thiểu $60%$ chi phí nhân công, một đơn vị đo đạc có thể thu hồi vốn đầu tư trong vòng $10 - 12\text{ tháng}$ khi thi công các dự án lập hồ sơ địa chính chính quy cấp xã.

Kết luận

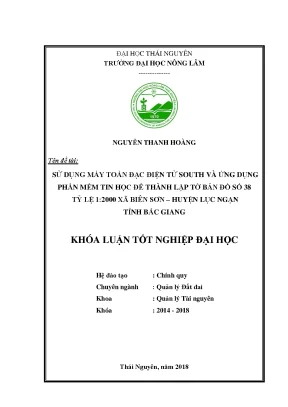

Đề tài "Sử dụng máy toàn đạc điện tử South và ứng dụng phần mềm tin học để thành lập tờ bản đồ số 38 tỷ lệ 1:2000 xã Biên Sơn – huyện Lục Ngạn – tỉnh Bắc Giang" đã minh chứng tính hiệu quả vượt trội của việc ứng dụng công nghệ trắc địa số vào công tác quản lý tài nguyên đất đai. Việc chuẩn hóa chuỗi dữ liệu từ thiết bị ngoại nghiệp South NTS-305B/TOPCON 350N qua nền tảng MicroStation - FAMIS đã giải quyết triệt để các hạn chế của phương pháp đo vẽ truyền thống, tạo ra sản phẩm tờ bản đồ số 38 đạt độ chính xác cao, đúng chuẩn quy phạm kỹ thuật quốc gia.

Kết quả của công trình không chỉ có giá trị khoa học về mặt phương pháp luận trắc địa - bản đồ mà còn mang ý nghĩa thực tiễn to lớn, trực tiếp phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, hỗ trợ phân vùng nông nghiệp công nghệ cao và bảo đảm an ninh trật tự quản lý đất đai tại huyện Lục Ngạn. Các kỹ sư, chuyên viên địa chính và sinh viên chuyên ngành có thể tham khảo trực tiếp quy trình kỹ thuật này để ứng dụng cho các địa bàn có điều kiện tự nhiên tương tự trên cả nước.
