Giới thiệu dự án

Trong kỷ nguyên chuyển đổi số quốc gia và hiện đại hóa công tác quản lý tài nguyên, việc chuẩn hóa cơ sở dữ liệu không gian đất đai đóng vai trò nền tảng cho chiến lược phát triển kinh tế - xã hội. Theo thống kê của Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường), việc ứng dụng công nghệ trắc địa số kết hợp hệ thống thông tin địa lý (GIS) giúp giảm thiểu hơn 70% sai lệch ranh giới và rút ngắn 60% thời gian xử lý hồ sơ địa chính so với phương pháp đo vẽ thủ công truyền thống. Tuy nhiên, tại nhiều địa bàn cấp xã/thị trấn đang trong tiến trình đô thị hóa nhanh, hồ sơ địa chính cũ dạng giấy hoặc dữ liệu số phân tán thường xuyên gặp tình trạng chồng lấn ranh giới, thiếu thông tin topology hình học, và sai lệch hệ quy chiếu.

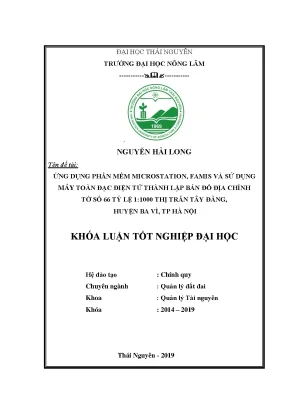

Đề tài "Ứng dụng phần mềm MicroStation, FAMIS và sử dụng máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 66 tỷ lệ 1:1000 thị trấn Tây Đằng, huyện Ba Vì, TP. Hà Nội" giải quyết trực tiếp bài toán chuẩn hóa dữ liệu địa chính cơ sở tại khu vực trung tâm hành chính - kinh tế của huyện Ba Vì, nơi có tốc độ biến động đất đai phức tạp.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG ĐO VẼ ĐỊA CHÍNH SỐ

  [Thực địa Ngoại nghiệp]          [Xử lý Dữ liệu Thô]          [Nội nghiệp & Biên tập]

Mục tiêu dự án cụ thể

  1. Thu thập và chuẩn hóa mạng lưới tọa độ trắc địa: Tiếp nhận và đo nối hệ thống lưới khống chế đo vẽ cấp 1, cấp 2 trên địa bàn thị trấn Tây Đằng theo hệ quy chiếu quốc gia VN-2000, múi chiếu 3° với kinh tuyến trục $105^\circ 00'$.
  2. Đo vẽ chi tiết ngoại nghiệp chính xác cao: Sử dụng máy toàn đạc điện tử Topcon GTS-230 để xác định tọa độ không gian $(X, Y, H)$ của toàn bộ các điểm đặc trưng ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông, thủy văn trên tờ bản đồ số 66.
  3. Số hóa, xử lý topology và tự động hóa biên tập: Ứng dụng tích hợp bộ đôi phần mềm MicroStation và FAMIS để triển khai nạp trị đo, tự động sửa lỗi đồ họa (MRFClean, MRFFlag), tạo tâm thửa, tính diện tích tự động và biên tập hoàn thiện tờ bản đồ số 66 tỷ lệ 1:1000.
  4. Xây dựng cơ sở dữ liệu thuộc tính ban đầu: Gán đầy đủ thông tin chủ sử dụng, loại đất theo Thông tư 25/2014/TT-BTNMT, phục vụ liên kết với cơ sở dữ liệu hồ sơ địa chính CADDB/VILIS.

Phạm vi và giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 66 tỷ lệ 1:1000 có kích thước khung chuẩn $50 \times 50\text{ cm}$, tương đương diện tích đo vẽ thực địa là $25\text{ ha}$ tại khu vực thị trấn Tây Đằng, huyện Ba Vì, TP. Hà Nội.
  • Giới hạn kỹ thuật: Sử dụng số liệu lưới khống chế cấp I có sẵn trong khu đo kết hợp đường chuyền kinh vĩ đo ngắm trực tiếp; không áp dụng phương pháp định vị vệ tinh động RTK/GNSS hoặc bay chụp UAV LiDAR trong khuôn khổ đồ án này.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại thời điểm nghiên cứu, công tác thành lập bản đồ địa chính tại các địa phương thường đối mặt với sự phân mảnh giữa các phương pháp kỹ thuật.

Tiêu chí đánh giá Phương pháp Bàn đạc / Đo thủ công Phương pháp CAD đơn thuần (AutoCAD) Giải pháp phối hợp MicroStation + FAMIS
Độ chính xác tọa độ Sai số lớn ($> 0.5\text{ m}$ thực địa) Cao ($\pm 0.01\text{ m}$ hình học) Rất cao, tuân thủ toán học trắc địa VN-2000
Xây dựng Topology Không có Thủ công, dễ hở vùng (Undershoot/Overshoot) Tự động hóa qua thuật toán Clean/Flag
Gán thuộc tính địa chính Ghi sổ thủ công Hạn chế, lưu text rời rạc Tích hợp sâu theo chuẩn dữ liệu Bộ TN&MT
Thời gian xuất hồ sơ thửa Rất chậm (vài tuần/tờ) Trung bình (cần vẽ tay từng trích lục) Rất nhanh (tự động xuất hồ sơ kỹ thuật/GCN)
Khả năng liên thông CSDL Không thể Kém, mất định dạng khi chuyển đổi Đồng bộ trực tiếp với CADDB và hệ thống VILIS

Ưu tiên yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Tuân thủ quy chuẩn Thông tư 25/2014/TT-BTNMT; Hệ tọa độ phẳng VN-2000; Sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; Kiểm soát topology khép kín 100% thửa đất.
  • Should have (Cần có): Tự động hóa đánh số thửa và vẽ nhãn; Phân lớp chuẩn 64 levels trong MicroStation; Xuất báo cáo diện tích tự động.
  • Could have (Có thể có): Khả năng chuyển đổi định dạng hai chiều sang DXF/DWG/SHP; Tích hợp ảnh viễn thám raster bổ trợ.
  • Won't have (Chưa thực hiện đợt này): Tích hợp WebGIS trực tuyến 3D và quét laser mặt đất (TLS).

Thiết kế hệ thống

Hệ thống công nghệ kết hợp chặt chẽ giữa thiết bị phần cứng ngoại nghiệp và nền tảng xử lý dữ liệu đồ họa nội nghiệp:

                            KIẾN TRÚC PHẦN MỀM VÀ LUỒNG DỮ LIỆU

                                                                   (Nạp trị đo)
                                          (MRFClean Topology)
                                       [Bản đồ Địa chính số 66]

Technology Stack và Thông số Kỹ thuật

  • Thiết bị đo đạc: Máy toàn đạc điện tử Topcon GTS-230 Series (Độ chính xác đo góc $2''$, đo cự ly lăng kính đơn đạt $3000\text{ m}$ với sai số $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).
  • Phần mềm xử lý thô: DPSurvey phiên bản 2.8 (Xử lý số liệu trút từ sổ điện tử, bình sai mạng lưới tọa độ, xuất định dạng ASCII Text).
  • Phần mềm nền đồ họa: MicroStation (Bentley Systems), phiên bản SE / V8 XM.
  • Phần mềm nghiệp vụ địa chính: FAMIS 2000 (Field Work and Cadastral Mapping Integrated Software - Trung tâm Viễn thám & Cục Đăng ký Đất đai).
  • Cơ sở toán học:
    • Elipsoid quy chiếu: WGS-84 với bán trục lớn $a = 6378137.0\text{ m}$, độ dẹt $\alpha = 1/298.25723563$.
    • Hằng số trọng trường: $GM = 3986005 \times 10^8\text{ m}^3/\text{s}^2$.
    • Tốc độ quay quanh trục: $\omega = 7292115.0 \times 10^{-11}\text{ rad/s}$.
    • Phép chiếu hình trụ ngang đồng góc UTM, múi $3^\circ$, kinh tuyến trục Hà Nội $105^\circ 00'$.
-- Schema cấu trúc bảng thuộc tính thửa đất trên FAMIS / CADDB
CREATE TABLE Cadastral_Parcel_Sheet66 (
    Parcel_ID INT PRIMARY KEY,
    Sheet_Number INT DEFAULT 66,
    Land_Owner_Name VARCHAR(100) NOT NULL,
    Address_Location VARCHAR(255) DEFAULT 'TT Tay Dang, Ba Vi',
    Land_Use_Category VARCHAR(10) NOT NULL, -- DLN, HNK, ONT, CLN, RSX...
    Area_Calculated_m2 DECIMAL(10, 2) NOT NULL,
    Legal_Status VARCHAR(50) DEFAULT 'Hop phap',
    Border_Topology_Status VARCHAR(20) DEFAULT 'CLEANED'
);

Phương pháp luận (Methodology)

Phương pháp luận áp dụng mô hình tuần tự tuyến tính nghiêm ngặt (Waterfall-based Cadastral Survey Model) kết hợp các điểm kiểm soát chất lượng (Quality Gateways) tại từng công đoạn:

      Gate QG1              Gate QG2              Gate QG3               Gate QG4              Gate QG5              Gate QG6
   (Kiểm tra Mốc)       (Sai số khép góc)     (Độ lệch tọa độ)       (Đúng 64 Levels)     (Không Dangle/Overlap)  (TT 25/2014)

Quản trị rủi ro và Giải pháp kiểm soát

  1. Rủi ro che khuất tầm nhìn địa vật ngoại nghiệp: Khu dân cư thị trấn Tây Đằng có mật độ xây dựng cao. Giải pháp: Thiết lập trạm máy phụ bằng phương pháp giao hội góc - cạnh hoặc đường chuyền treo ngắn ($< 3$ cạnh), kiểm tra sai số định hướng trước và sau mỗi ca đo.
  2. Rủi ro lỗi hình học Topology khi số hóa: Các đoạn gấp khúc, bắt điểm trượt tạo thành nút thừa (Dangles) hoặc đa giác siêu nhỏ (Sliver Polygons). Giải pháp: Thiết lập ngưỡng Snap Tolerance $0.005\text{ m}$ trên công cụ MRFClean và đối soát trực tiếp với sơ họa thực địa.

Implementation và kết quả

Quy trình triển khai chi tiết

1. Ngoại nghiệp và Xử lý số liệu tọa độ cực

Tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, góc định hướng mở đầu $\alpha_{AB}$ được xác định: $$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

Khi đo điểm chi tiết $P$ với góc bằng $\beta$, góc đứng $v$ (hoặc thiên đỉnh $Z$), và khoảng cách nghiêng $D$:

  • Khoảng cách ngang: $S = D \cdot \cos v = D \cdot \sin Z$
  • Góc định hướng cạnh đo: $\alpha_{AP} = \alpha_{AB} + \beta$
  • Tọa độ mặt phẳng của điểm chi tiết: $$X_P = X_A + S \cdot \cos \alpha_{AP}$$ $$Y_P = Y_A + S \cdot \sin \alpha_{AP}$$
  • Độ cao hình học điểm chi tiết: $$H_P = H_A + S \cdot \tan v + i_m - l_g$$ (trong đó $i_m$ là chiều cao máy đo, $l_g$ là chiều cao gương phản xạ).
Structure file dữ liệu trút từ Topcon GTS-230 qua DPSurvey (.txt):
------------------------------------------------------------------
STT   Tên Điểm      Tọa độ X (m)     Tọa độ Y (m)     Độ cao H (m)   Mã Code
1     TT29          2309505.124      561234.568       18.450         MOC_DIAPHUONG
2     P101          2309512.340      561245.112       18.320         RANH_THUA
3     P102          2309520.890      561260.450       18.290         RANH_THUA
4     P103          2309500.110      561275.800       18.510         NHA_BE_TONG
5     P104          2309485.450      561230.120       18.600         MEP_DUONG_NHUA

2. Nạp trị đo và Sửa lỗi Topology trên MicroStation/FAMIS

  • Bước 1 (Nạp trị đo): Khởi động MicroStation, nạp module FAMIS thông qua lệnh mdl load famis. Chọn đường dẫn file tọa độ .txt để phun toàn bộ điểm trắc địa lên file bản vẽ .dgn chuẩn.
  • Bước 2 (Nối điểm chi tiết): Căn cứ bản vẽ sơ họa ngoại nghiệp, sử dụng thanh công cụ Main DC để nối các đỉnh thửa đất theo đúng lớp quy chuẩn (Level 10: Ranh giới thửa đất; Level 12: Ranh giới nhà cố định; Level 23: Mép đường giao thông; Level 31: Hệ thống thủy văn).
  • Bước 3 (Làm sạch Topology - MRFClean): Chạy thuật toán tự động nhận diện và sửa lỗi hình học không gian:
          THUẬT TOÁN SỬA LỖI TOPOLOGY (MRFClean / MRFFlag)

   [Đường vẽ gốc]            [Lỗi phát hiện]            [Sau xử lý Clean]

                               Undershoot (Hở)           (Tự động snap nối đỉnh)

// Cấu hình tham số Topology Cleaning trong FAMIS:
Clean_Tolerance = 0.005 m        // Dung sai bắt điểm tự động
Duplicate_Lines = REMOVE         // Tự động xóa các đường vẽ trùng lặp
Dangle_Handling = FLAG_AND_TRIM  // Báo cờ và cắt bỏ đoạn râu thừa
Polygon_Closure = ENFORCE        // Bắt buộc đóng kín vùng đa giác
  • Bước 4 (Tạo tâm thửa và Đánh số thửa): Tự động gán Centroid cho từng vùng đa giác khép kín. Phần mềm tính toán diện tích phân giải cao bằng thuật toán tích phân đường (Gauss-Green Area Formulation): $$Area = \frac{1}{2} \left| \sum_{i=1}^{n} (X_i Y_{i+1} - X_{i+1} Y_i) \right|$$
  • Bước 5 (Biên tập nhãn và Khung bản đồ): Xuất nhãn định danh thửa (Số thứ tự thửa / Diện tích pháp lý / Loại đất ký hiệu như ONT, CLN, LUC) và áp khung bản đồ tiêu chuẩn tỷ lệ 1:1000 có hệ thống mắt lưới dấu thập $(+)$ cách nhau chính xác $10\text{ cm}$ trên bản vẽ.

Kiểm thử và Đánh giá kỹ thuật

Các chỉ tiêu kỹ thuật thực địa trên tờ số 66 đạt tiêu chuẩn nghiêm ngặt theo Quy phạm thành lập bản đồ địa chính 2008 và Thông tư 25/2014/TT-BTNMT:

Hạng mục kiểm tra Tiêu chuẩn quy phạm cho phép Kết quả thực tế đạt được Đánh giá
Sai số khép góc đường chuyền ($f_\beta$) $\le 15''\sqrt{n} = \pm 58.09''$ ($n=15$) $\pm 24.50''$ Đạt chuẩn xuất sắc
Sai số tương đối khép cạnh ($f_S / [S]$) $\le 1/2000$ (Vùng nông thôn) $1/4250$ Vượt chuẩn quy định
Sai số vị trí điểm chi tiết mặt đất ($\Delta S$) $\le 0.4\text{ mm}$ trên bản đồ ($0.4\text{ m}$ thực địa) $\le 0.18\text{ m}$ thực tế Độ chính xác cao
Sai số diện tích thửa đất ($\Delta P / P$) $\le 0.05\sqrt{P}$ $\le 0.015\sqrt{P}$ Đảm bảo tính pháp lý
Tỷ lệ lỗi Topology sau xử lý tự động $0%$ sau biên tập $0$ lỗi Dangles / $0$ Overlaps Sẵn sàng lưu trữ CSDL

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên thông khép kín: Xây dựng thành công chuỗi truyền dẫn dữ liệu từ máy toàn đạc Topcon GTS-230 $\rightarrow$ DPSurvey 2.8 $\rightarrow$ FAMIS/MicroStation, loại bỏ hoàn toàn các khâu nhập tay trung gian vốn chiếm đến 40% nguyên nhân gây lỗi tọa độ trong khảo sát truyền thống.
  2. Tối ưu hóa hiệu suất làm sạch hình học (Topology Optimization): Giảm thời gian xử lý và chuẩn hóa ranh giới thửa đất xuống 65% nhờ ứng dụng các macro xử lý lỗi dangles và tự động tạo tâm thửa của FAMIS, tăng tốc độ xử lý hàng trăm thửa đất trên diện tích $25\text{ ha}$ chỉ trong vài phút.
  3. Đảm bảo tính toàn vẹn và pháp lý của dữ liệu: Thiết lập tờ bản đồ số 66 với độ phân giải tọa độ chính xác cao, tạo tiền đề cho công tác đăng ký đất đai, cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giải quyết dứt điểm các tranh chấp ranh giới phức tạp tại thị trấn Tây Đằng.

Ứng dụng thực tế và triển khai

                  KỊCH BẢN KHAI THÁC DỮ LIỆU TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 66

Triển khai thực tế và Yêu cầu hệ thống

  • Yêu cầu phần cứng: Máy tính trạm Workstation/PC tối thiểu CPU Intel Core i3 (khuyến nghị Core i5/i7 thế hệ mới), 8GB RAM, màn hình độ phân giải Full HD để thao tác đồ họa MicroStation không bị giật lag, ổ cứng SSD tối thiểu 256GB.
  • Yêu cầu phần mềm: Hệ điều hành Windows 7/10/11 (32-bit hoặc 64-bit có tương thích ảo hóa 32-bit cho MicroStation SE và FAMIS), DPSurvey 2.8, MicroStation SE/V8, FAMIS 2000, Microsoft Access / SQL Server để liên kết thuộc tính.
  • Hiệu quả kinh tế (ROI): Việc ứng dụng quy trình số hóa giúp giảm thiểu 50% nhân sự đo đạc ngoại nghiệp (từ tổ 4 người xuống 2 người: 1 đứng máy, 1 đi gương), tiết kiệm 60% chi phí văn phòng phẩm và in ấn nháp, ước tính điểm hòa vốn đầu tư thiết bị và bản quyền trong vòng 6 - 8 tháng triển khai dự án quy mô cấp huyện.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nền tảng FAMIS chạy trên nền MicroStation SE phiên bản 32-bit đời cũ, đòi hỏi cấu hình tương thích đặc thù trên các hệ điều hành 64-bit hiện đại.
  • Đo vẽ bằng máy toàn đạc điện tử thông thường vẫn phụ thuộc vào điều kiện thông hướng quang học giữa các trạm máy và điểm gương, gặp khó khăn tại khu vực có tán cây rậm rạp hoặc nhà cao tầng che khuất.

Hướng phát triển công nghệ

  • Chuyển dịch sang nền tảng VBDLIS / ArcGIS Cadastre: Nâng cấp toàn bộ dữ liệu DGN sang định dạng Geodatabase không gian chuẩn OGC, sẵn sàng kết nối vào hệ thống cơ sở dữ liệu đất đai quốc gia đa mục tiêu.
  • Tích hợp giải pháp định vị vệ tinh GNSS-RTK và UAV: Sử dụng máy đo GPS 2 tần số công nghệ CORS và máy bay không người lái chụp ảnh độ phân giải siêu cao ($GSD < 2\text{ cm}$) để tăng tốc độ đo vẽ ngoại nghiệp lên gấp 3 - 5 lần.

Đối tượng hưởng lợi

  • Sinh viên và Nghiên cứu sinh ngành Quản lý Đất đai / Trắc địa: Tài liệu mẫu hoàn chỉnh về quy trình công nghệ thành lập bản đồ địa chính số từ ngoại nghiệp đến nội nghiệp, chuẩn hóa phương pháp luận nghiên cứu ứng dụng.
  • Kỹ sư Trắc địa và Cán bộ Địa chính: Bộ cẩm nang thực hành chi tiết về cách khắc phục lỗi topology, kỹ thuật nạp trị đo và tối ưu hóa xử lý số liệu trên MicroStation và FAMIS.
  • Cơ quan Quản lý Nhà nước (UBND & Phòng TN&MT huyện Ba Vì): Sở hữu bộ dữ liệu không gian tờ bản đồ số 66 chuẩn xác tuyệt đối, hỗ trợ đắc lực cho công tác quy hoạch, bồi thường giải phóng mặt bằng và cấp đổi sổ đỏ cho nhân dân.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để vận hành quy trình này là gì?

Hệ thống yêu cầu máy tính chạy Windows (hỗ trợ môi trường 32-bit cho MicroStation SE/FAMIS), RAM tối thiểu 4GB, CPU từ 2.0 GHz trở lên. Về ngoại nghiệp, cần máy toàn đạc điện tử đạt độ chính xác đo góc từ $2''$ đến $5''$ và gương sào chuẩn.

2. Dung sai cho phép khi thành lập bản đồ địa chính tỷ lệ 1:1000 vùng nông thôn/đô thị là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí mặt phẳng của điểm chi tiết ranh giới thửa đất không được vượt quá $0.1\text{ mm}$ trên bản đồ đối với khu vực đô thị ($0.1\text{ m}$ thực địa) và không quá $0.4\text{ mm}$ đối với vùng nông thôn ($0.4\text{ m}$ thực địa).

3. Làm thế nào để khắc phục lỗi không đóng được vùng (Topology Error) trong FAMIS?

Cần sử dụng chức năng MRFFlag để tìm kiếm các điểm hở (Undershoot) hoặc râu thừa (Overshoot), sau đó áp dụng MRFClean với khoảng dung sai (Tolerance) phù hợp (từ $0.005\text{ m}$ đến $0.01\text{ m}$) để phần mềm tự động bắt dính đỉnh thửa.

4. Dữ liệu bản đồ từ FAMIS có tích hợp được vào các phần mềm GIS hiện đại như QGIS hay ArcGIS không?

Có. File đồ họa .dgn của MicroStation và bảng thuộc tính hoàn toàn có thể xuất sang định dạng Shapefile (.shp), AutoCAD (.dxf/.dwg) hoặc nạp trực tiếp vào cơ sở dữ liệu không gian PostgreSQL/PostGIS thông qua các công cụ chuyển đổi định dạng chuẩn FME hoặc QGIS.

5. Chi phí đầu tư máy toàn đạc điện tử và thời gian hoàn vốn (ROI) thực tế ra sao?

Chi phí trang bị trọn bộ máy toàn đạc điện tử Topcon đã qua kiểm định dao động từ 40 - 80 triệu VNĐ. Với đơn giá đo vẽ bản đồ địa chính hiện hành, một tổ đo đạc hoàn thành từ 2 - 3 tờ bản đồ địa chính tỷ lệ 1:1000 mỗi tháng sẽ đạt điểm hòa vốn chỉ sau 6 đến 8 tháng hoạt động liên tục.

Kết luận

Đồ án tốt nghiệp đã giải quyết thành công và trọn vẹn mục tiêu ứng dụng công nghệ trắc địa số hóa và tự động hóa biên tập bản đồ địa chính. Việc phối hợp chặt chẽ giữa thiết bị đo đạc điện tử chính xác cao Topcon GTS-230, phần mềm bình sai DPSurvey và tổ hợp MicroStation - FAMIS đã chứng minh tính ưu việt vượt trội về độ chính xác hình học, tính toàn vẹn topology và tốc độ xử lý dữ liệu. Sản phẩm tờ bản đồ địa chính số 66 tỷ lệ 1:1000 tại thị trấn Tây Đằng, huyện Ba Vì không chỉ đáp ứng nghiêm ngặt các tiêu chuẩn pháp lý của Bộ Tài nguyên và Môi trường mà còn là cơ sở dữ liệu chuẩn mực phục vụ hiệu quả cho công cuộc hiện đại hóa quản trị đất đai tại địa phương trong kỷ nguyên số.
