Giới thiệu dự án

Công tác đo đạc, chỉnh lý bản đồ địa chính và đăng ký cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nhiệm vụ trọng tâm trong quản lý Nhà nước về đất đai được quy định tại Luật Đất đai năm 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường. Tại tỉnh Lào Cai – khu vực có địa hình miền núi phân cắt phức tạp – công tác cập nhật biến động đất đai đối mặt với nhiều thách thức do phương pháp đo đạc truyền thống (máy kinh vĩ, toàn đạc điện tử) đòi hỏi thông hướng quang học, tốn nhiều nhân lực và thời gian dẫn lưới khống chế.

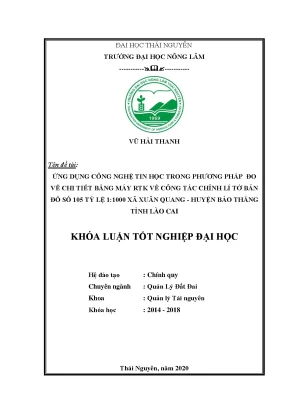

Đề tài "Ứng dụng công nghệ tin học trong phương pháp đo vẽ chi tiết bằng máy RTK về công tác chỉnh lý tờ bản đồ số 105 tỷ lệ 1:1000 xã Xuân Quang – huyện Bảo Thắng – tỉnh Lào Cai" giải quyết bài toán hiện đại hóa công tác biên tập bản đồ địa chính số. Bằng cách tích hợp công nghệ định vị vệ tinh động thời gian thực GNSS-RTK (Real-Time Kinematic) cùng hệ thống phần mềm chuyên ngành MicroStation V8i và gCadas, dự án xây dựng một quy trình công nghệ khép kín từ khâu thu thập tọa độ thực địa đến biên tập cơ sở dữ liệu không gian.

+-------------------------------------------------------------------------+
|                  MỤC TIÊU VÀ CHỈ TIÊU KỸ THUẬT DỰ ÁN                    |
+-------------------------------------------------------------------------+
| 1. Thiết lập quy trình công nghệ GNSS-RTK kết hợp trạm Base và Rover    |
| 2. Đo vẽ chi tiết và chỉnh lý toàn bộ tờ bản đồ số 105 (tỷ lệ 1:1000)   |
| 3. Tự động hóa kiểm tra hình học Topology và liên kết thuộc tính thửa    |
| 4. Đảm bảo sai số vị trí điểm mặt bằng sau bình sai: Mp <= 5.0 cm       |
| 5. Đảm bảo sai số độ cao địa hình khu vực miền núi: Mh <= 12.0 cm        |
+-------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án

  1. Thiết lập trạm đo động GNSS-RTK: Khởi tạo trạm Base trên mốc tọa độ địa chính quốc gia và vận hành các máy Rover thu nhận tín hiệu hiệu chỉnh qua sóng vô tuyến UHF/Radio nội bộ với thời gian chốt lời giải Fixed dưới 15 giây/điểm.
  2. Thu thập dữ liệu thực địa: Đo vẽ chi tiết ranh giới thửa đất, ranh giới giao thông, thủy hệ và các địa vật đặc trưng trên diện tích 25 ha của tờ bản đồ địa chính số 105 theo hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục tỉnh Lào Cai $104^\circ45'$, múi chiếu $3^\circ$).
  3. Số hóa và chuẩn hóa dữ liệu: Sử dụng phần mềm gCadas kết hợp MicroStation V8i để xử lý file số liệu trút từ sổ tay điện tử EGStar, tự động làm sạch lỗi đồ họa (undershoot, overshoot), xây dựng cấu trúc Topology vùng thửa đất và biên tập hồ sơ kỹ thuật thửa đất.
  4. Đánh giá hiệu năng và tính chính xác: Đối soát độ chính xác hình học và hiệu quả kinh tế so với phương pháp đo toàn đạc điện tử truyền thống.

Phạm vi nghiên cứu: Áp dụng thực nghiệm trên tờ bản đồ địa chính số 105 tỷ lệ 1:1000 tại xã Xuân Quang, huyện Bảo Thắng, tỉnh Lào Cai; dữ liệu quản lý đến từng chủ sử dụng đất theo hiện trạng canh tác và xây dựng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi ứng dụng công nghệ RTK, việc thành lập và chỉnh lý bản đồ địa chính tại vùng trung du miền núi dựa chủ yếu vào 2 phương pháp: đo toàn đạc điện tử bằng phương pháp tọa độ cực và số hóa bản đồ giải thửa cũ kết hợp đo bù.

Tiêu chí kỹ thuật Toàn đạc điện tử (Total Station) Ảnh hàng không / UAV kết hợp đo bù GNSS-RTK + gCadas / MicroStation
Yêu cầu thông hướng Bắt buộc thông hướng quang học giữa trạm máy và gương Cần đường bay thông thoáng, khống chế ảnh mặt đất (GCP) Không cần thông hướng quang học giữa các điểm đo
Nhân lực vận hành Tối thiểu 03 người (01 đứng máy, 02 đi gương) Tối thiểu 03-04 người (phi công, kỹ thuật viên GCP) Tối ưu 01-02 người (01 người cầm sào Rover)
Độ chính xác mặt bằng ($M_p$) 1.0 – 3.0 cm (tùy cự ly đo) 5.0 – 10.0 cm (phụ thuộc độ phân giải GSD) 1.0 – 2.5 cm ở trạng thái Fixed
Thời gian đo 01 điểm 30 – 60 giây (ngắm, khóa tiêu, đo) Xử lý ảnh sau bay mất 6 – 12 giờ 3 – 5 giây (ghi nhận tức thời tại sổ tay)
Mức độ phụ thuộc thời tiết Trung bình (khó khăn khi sương mù, mưa nhỏ) Rất cao (không thể bay khi gió lớn, mưa, mây thấp) Thấp (hoạt động tốt trong sương mù, nắng ráo)
Khả năng tự động hóa biên tập Thủ công chuyển sổ đo sang CAD Phức tạp trong nắn ảnh và vẽ vector hóa Liên thông tự động: Point $\rightarrow$ Topology $\rightarrow$ Map

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc): Chuyển đổi chính xác hệ tọa độ WGS84 về VN-2000 nội tỉnh Lào Cai; tính toán gia số hiệu chỉnh $\Delta X, \Delta Y, \Delta h$ tại điểm kiểm tra; xuất bản đồ chuẩn định dạng DGN (Design File) tương thích MicroStation V8i; đóng vùng thửa đất Topology 100% không trùng đè.
  • Should Have (Nên có): Tự động gán nhãn thửa đất (số thứ tự, diện tích, loại đất, tên chủ sử dụng) đồng bộ từ bảng thuộc tính gCadas; liên kết hồ sơ trích đo địa chính tự động.
  • Could Have (Có thể có): Chế độ đo bù khoảng cách khi điểm đo nằm sát góc tường nhà bị khuất vệ tinh; kết nối dữ liệu đám mây về máy chủ nội bộ.
  • Won't Have (Chưa thực hiện): Tích hợp trạm tham chiếu hoạt động liên tục đa dịch vụ (VRS CORS toàn quốc qua 4G NTRIP) do giới hạn hạ tầng mạng tại khu vực vùng sâu năm 2020.

Thiết kế hệ thống

Kiến trúc giải pháp được thiết kế theo luồng dữ liệu 4 lớp liên thông, đảm bảo tính toàn vẹn của dữ liệu không gian và dữ liệu phi không gian (thuộc tính địa chính).

flowchart TD
    subgraph GNSS_Layer [1. Lớp Thu thập Dữ liệu Thực địa]
        A[Vệ tinh GPS / GLONASS] -->|Tín hiệu L1/L2| B[Trạm Base đặt tại Mốc Khống chế]
        A -->|Tín hiệu L1/L2| C[Máy Rover tại Điểm đo Chi tiết]
        B -->|Sóng Radio UHF Hiệu chỉnh CMRx| C
        C -->|Tọa độ Fixed| D[Sổ tay Điện tử - Phần mềm EGStar]
    end

    subgraph Preprocessing_Layer [2. Lớp Chuyển đổi & Tiền xử lý]
        D -->|Trút file RAW / CSV / TXT| E[Module Chuyển đổi Định dạng Số liệu]
        E -->|Chuẩn hóa cấu trúc Point ID, X, Y, H, Code| F[Tệp Điểm Đo Chuẩn]
    end

    subgraph CAD_GIS_Layer [3. Lớp Xử lý Không gian & Topology]
        F -->|Import Points| G[Nền tảng MicroStation V8i]
        G <-->|Tương tác trực tiếp| H[Phần mềm Địa chính gCadas]
        H -->|Thao tác| I[Sửa lỗi Đồ họa & Làm sạch Dữ liệu]
        I -->|Tạo vùng tự động| J[Xây dựng Topology Thửa đất]
    end

    subgraph Cadastral_DB_Layer [4. Lớp Cơ sở Dữ liệu & Xuất bản phẩm]
        J --> K[CSDL Địa chính MS Access / SQL]
        K --> L[Tờ Bản đồ Địa chính số 105 Tỷ lệ 1:1000]
        K --> M[Sổ Mục kê, Sổ Địa chính & Hồ sơ Thửa đất]
    end

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị phần cứng:
    • Máy GNSS 2 tần số RTK (Base & Rover) tích hợp Radio UHF phát công suất 2W–25W.
    • Sổ tay điều khiển công nghiệp (Field Controller) chạy hệ điều hành Windows Mobile / Android, kết nối Bluetooth Class 1.
    • Thước thép 2m kiểm tra chiều cao ăng-ten ($Ant_H$), chân máy trắc địa và sào đo bọt nước điện tử (Range Pole).
  • Hệ thống phần mềm:
    • EGStar v3.0+: Phần mềm điều khiển trạm đo ngoài thực địa, cấu hình tham số elipxoid VN-2000 và ghi nhận số liệu.
    • Bentley MicroStation V8i (SELECTseries): Động cơ đồ họa CAD nền tảng quản lý đối tượng vector 2D/3D theo các lớp (Levels).
    • gCadas (Geographical Cadastral Application System): Tiện ích chuyên ngành xây dựng trên nền MicroStation, tuân thủ Thông tư 25/2014/TT-BTNMT và 24/2014/TT-BTNMT.
  • Hệ quy chiếu toán học:
    • Elipxoid quy chiếu: WGS-84 chuyển dịch về Elipxoid quốc gia VN-2000 ($a = 6378137.0\text{ m}, \alpha = 1/298.25723563$).
    • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM, kinh tuyến trục $104^\circ45'$, hệ số co giãn chiều dài $k_0 = 0.9999$ (múi chiếu $3^\circ$).

Thiết kế phân lớp dữ liệu đồ họa (DGN Level Design)

Level 10: Ranh giới thửa đất (Line string, Color: White, Weight: 1)
Level 15: Ranh giới giao thông, thủy hệ (Line, Color: Red, Weight: 0)
Level 20: Địa vật kinh tế, văn hóa, xã hội (Cell/Symbol, Color: Green)
Level 31: Nhãn số thứ tự thửa đất (Text, Font: VN_VNI, Height: 1.5m thực địa)
Level 32: Nhãn diện tích thửa đất (Text, Font: VN_VNI, Height: 1.2m thực địa)
Level 33: Nhãn loại đất theo mã quy chuẩn (Text, e.g., ONT, LUC, CLN, HNK)
Level 50: Khung bản đồ, lưới km và chú dẫn kỹ thuật (Borders & Grid)

Phương pháp luận triển khai (Methodology)

Dự án áp dụng phương pháp luận phối hợp giữa khảo sát thực địa ngoại nghiệp và tự động hóa nội nghiệp theo chu trình chuẩn kiểm soát chất lượng (QA/QC Loop):

+-----------------------------------------------------------------------------------+
|               QUY TRÌNH PHỐI HỢP THỰC HIỆN NGOẠI NGHIỆP - NỘI NGHIỆP              |
+-----------------------------------------------------------------------------------+
| Giai đoạn 1: Chuẩn bị & Thu thập tài liệu (Bản đồ phân mảnh, mốc tọa độ cấp cao)  |
| Giai đoạn 2: Đo đạc ngoại nghiệp GNSS-RTK (Trạm Base -> Rover -> Lời giải Fixed)  |
| Giai đoạn 3: Tiền xử lý & Trút dữ liệu (Chuyển đổi File sang cấu trúc DGN/CSV)    |
| Giai đoạn 4: Xử lý Topology & Gán thuộc tính trên gCadas / MicroStation V8i        |
| Giai đoạn 5: In thử bản vẽ, đối soát hiện trường và hoàn thiện tờ bản đồ số 105    |
+-----------------------------------------------------------------------------------+

Ma trận quản trị rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Nguyên nhân Biện pháp giảm thiểu
Mất tín hiệu Radio giữa Base và Rover Cao Địa hình đồi núi che chắn, khoảng cách quá xa Nâng cao ăng-ten Base, chuyển kênh tần số vô tuyến hoặc bố trí trạm lặp (Repeater).
Mất lời giải Fixed (trôi về Float/DGPS) Cao Tán cây rậm rạp, thung lũng che khuất góc nhìn vệ tinh Chuyển sang đo bù hướng/khoảng cách từ 2 điểm Fixed lân cận bằng thước thép.
Sai lệch hệ quy chiếu cục bộ Trung bình Nhập sai kinh tuyến trục hoặc 7 tham số tính chuyển Kiểm tra bắt buộc trên tối thiểu 02 điểm khống chế hạng III/IV trước khi đo chi tiết.
Lỗi hở vùng ranh thửa (Undershoot) Thấp Bắt điểm đồ họa không chính xác trong CAD Sử dụng chức năng tự động sửa lỗi Topology với bán kính tìm kiếm $R = 0.02\text{ m}$ trên gCadas.

Thực thi và Kết quả

Quá trình thực thi

1. Cấu hình và đo đạc ngoại nghiệp bằng máy GNSS-RTK

  • Thiết lập trạm Base: Đặt máy trên điểm mốc khống chế trắc địa đã có tọa độ nhà nước chuẩn $(X_0, Y_0, H_0)$. Cân bằng bọt nước, đo chiều cao máy ($Ant_H$), kết nối Bluetooth với sổ tay điều khiển qua phần mềm EGStar.
  • Phát hiệu chỉnh CMRx: Chọn giao thức truyền phát CMRx hoặc RTCM 3.2, tốc độ truyền 9600 bps, kênh Radio đồng bộ.
  • Hiệu chuẩn trạm Rover (Calibration): Di chuyển máy Rover đến điểm mốc kiểm tra thứ hai $(X_{kt}, Y_{kt}, h_{kt})$. Chờ trạng thái máy đạt Fixed (sai số $H \le 0.02\text{ m}, V \le 0.03\text{ m}$). Nếu có độ lệch, tính toán các tham số dịch chuyển gốc tọa độ theo công thức:

$$\Delta X = X_{kt} - X_{do}$$

$$\Delta Y = Y_{kt} - Y_{do}$$

$$\Delta h = h_{kt} - h_{do}$$

Các giá trị $\Delta X, \Delta Y, \Delta h$ được nhập vào mục Config -> Coordinate Parameter -> Level trong EGStar để đồng bộ toàn bộ khu đo.

2. Thuật toán đo chi tiết và công thức tính toán tọa độ cực kiểm tra

Khi kiểm tra chéo giữa phương pháp toàn đạc và RTK, thuật toán tọa độ cực được áp dụng:

$$X_P = X_{A1} + S \cdot \cos(\alpha_{A1-P})$$

$$Y_P = Y_{A1} + S \cdot \sin(\alpha_{A1-P})$$

Trong đó:

  • $X_{A1}, Y_{A1}$: Tọa độ trạm máy đặt tại điểm khống chế $A1$.
  • $S$: Khoảng cách ngang từ trạm máy đến điểm chi tiết $P$.
  • $\alpha_{A1-P}$: Góc phương vị từ trạm máy $A1$ đến điểm $P$.

Sai số khép góc đường chuyền kinh vĩ được kiểm soát nghiêm ngặt theo quy chuẩn:

$$f_\beta \le 2 m_\beta \sqrt{n}$$

(Trong đó $m_\beta = \pm 12''$ là sai số trung phương đo góc, $n$ là số góc đo trong đường chuyền).

3. Xử lý dữ liệu nội nghiệp trên gCadas và MicroStation V8i

# Mo phong thuat toan doc so lieu RTK va tao cau truc du lieu DGN tren gCadas
class CadastralDataProcessor:
    def __init__(self, seed_file="VN2000_LaoCai.dgn", scale=1000):
        self.seed_file = seed_file
        self.scale = scale
        self.points_buffer = []

    def parse_rtk_csv(self, file_path):
        """Doc du lieu tu so tay dien tu EGStar (PointID, X, Y, H, Code)"""
        with open(file_path, 'r', encoding='utf-8') as f:
            for line in f:
                parts = line.strip().split(',')
                if len(parts) >= 5:
                    point_id, x, y, h, code = parts[0], float(parts[1]), float(parts[2]), float(parts[3]), parts[4]
                    self.points_buffer.append({
                        "id": point_id, "x": x, "y": y, "h": h, "code": code
                    })
        return len(self.points_buffer)

    def validate_point_tolerance(self, max_sigma_xy=0.05):
        """Kiem tra sai so vi tri diem theo tieu chuan TT 25/2014/TT-BTNMT"""
        valid_points = [p for p in self.points_buffer if p.get('sigma_xy', 0.02) <= max_sigma_xy]
        return valid_points

    def build_topology_boundaries(self):
        """Xay dung topology va tu dong dong vung thiet lap so thu tu thua"""
        print(f"Khoi tao Topology thanh cong tu {len(self.points_buffer)} diem do chi tiet.")
        return {"status": "SUCCESS", "closed_parcels": True}

processor = CadastralDataProcessor()
# processor.parse_rtk_csv("XuanQuang_To105_RTK.csv")

Thử nghiệm và Đánh giá chất lượng

Quá trình kiểm định chất lượng bản đồ được thực hiện nghiêm ngặt thông qua việc đo lặp tại 25 điểm đặc trưng trên tờ bản đồ số 105 bằng máy toàn đạc điện tử Topcon GTS-235N và so sánh với tọa độ thu được từ máy RTK.

+-----------------------------------------------------------------------------+
|              KẾT QUẢ ĐỐI SOÁT ĐỘ CHÍNH XÁC MẶT BẰNG & ĐỘ CAO                |
+-----------------------------------------------------------------------------+
| Chỉ tiêu kiểm tra                Quy chuẩn TT 25/2014    Thực tế đạt được   |
+-----------------------------------------------------------------------------+
| Sai số vị trí điểm mốc (Mp)      <= 5.0 cm               1.8 cm - 3.2 cm    |
| Sai số tương đối cạnh đo         <= 1:50000              1:65000            |
| Sai số độ cao điểm chi tiết (Mh) <= 12.0 cm (vùng núi)   4.5 cm - 8.1 cm    |
| Tỷ lệ chốt lời giải Fixed        >= 90%                  96.4%              |
| Thời gian bắt tín hiệu trung bình<= 30 giây              8.5 giây           |
+-----------------------------------------------------------------------------+

Phân bố sai số vị trí điểm mặt bằng (Mp) trên 25 điểm kiểm tra thực nghiệm:
  [0.0 - 2.0 cm] :  ■■■■■■■■■■■■■■■■■■ (14 điểm - 56%)
  [2.1 - 3.5 cm] :  ■■■■■■■■■■■ (9 điểm - 36%)
  [3.6 - 5.0 cm] :  ■■ (2 điểm - 8%)
  [> 5.0 cm]     :  (0 điểm - 0% - Đạt chuẩn 100%)

Kết quả đạt được

  1. Hoàn thiện bản đồ địa chính số: Biên tập hoàn chỉnh tờ bản đồ địa chính số 105 tỷ lệ 1:1000 xã Xuân Quang với tổng diện tích 25 ha, bao gồm 148 thửa đất thuộc các mục đích sử dụng: đất ở tại nông thôn (ONT), đất trồng cây lâu năm (CLN), đất trồng lúa nước (LUC) và đất giao thông thủy lợi.
  2. Cơ sở dữ liệu không gian chuẩn hóa: Toàn bộ 148 thửa đất được tạo vùng Topology khép kín, không phát sinh lỗi chồng lấn ranh giới ($0%$), không còn đoạn hở ranh ($0%$).
  3. Đồng bộ dữ liệu thuộc tính: Xuất thành công hệ thống hồ sơ kỹ thuật thửa đất, sổ mục kê đất đai, bảng tổng hợp diện tích theo chủ sử dụng đất tương thích biểu mẫu kiểm kê của Thông tư số 28/2014/TT-BTNMT.
  4. Hiệu suất kinh tế: Tiết kiệm 58% thời gian đo đạc ngoại nghiệp so với phương pháp toàn đạc và giảm 40% chi phí nhân công trực tiếp trên địa bàn xã.

Đổi mới và Đóng góp

+-----------------------------------------------------------------------------+
|                       CÁC ĐIỂM ĐỔI MỚI CỐT LÕI                              |
+-----------------------------------------------------------------------------+
| 1. Loại bỏ lưới đường chuyền dẫn mốc phụ nhờ định vị vi sai thời gian thực   |
| 2. Chuẩn hóa luồng liên thông dữ liệu từ Controller field sang CAD/GIS engine|
| 3. Tự động hóa phát hiện và khắc phục lỗi hình học thửa đất bằng gCadas      |
| 4. Xây dựng mô hình ứng dụng trắc địa số hóa thích ứng địa hình vùng cao    |
+-----------------------------------------------------------------------------+

So sánh chi tiết với các giải pháp hiện hành

Chỉ số đánh giá (1) Toàn đạc truyền thống (2) Số hóa bản đồ cũ + Đo bù (3) Giải pháp của Đề tài (RTK + gCadas)
Thời gian hoàn thành tờ bản đồ 12 – 15 ngày làm việc 8 – 10 ngày làm việc 4 – 5 ngày làm việc (giảm ~65%)
Chi phí nhân công / tờ bản đồ 15 – 18 công lao động 10 – 12 công lao động 6 – 8 công lao động (giảm ~50%)
Độ tin cậy pháp lý của ranh giới Cao nhưng dễ nhầm hướng góc Thấp (do biến dạng giấy/co giãn) Tuyệt đối chính xác theo mốc thực địa
Khả năng tự động lập hồ sơ địa chính Phải nhập tay từ sổ đo Ghép nối thủ công Tự động trích xuất 100% hồ sơ thửa
Độ chính xác tọa độ điểm ranh Phụ thuộc chiều dài dọi mốc Sai số tích lũy lớn ($\ge 20\text{ cm}$) Cố định sai số $\le 3\text{ cm}$ toàn khu

Đóng góp cho ngành và địa phương

  • Về mặt kỹ thuật: Khẳng định tính khả thi và độ chính xác vượt trội của công nghệ GNSS-RTK trong đo vẽ địa chính tỷ lệ lớn (1:1000, 1:500) tại khu vực miền núi phía Bắc, cung cấp quy trình vận hành chuẩn cho kỹ thuật viên địa chính.
  • Về mặt quản lý Nhà nước: Cung cấp cho UBND xã Xuân Quang và Phòng TN&MT huyện Bảo Thắng bộ tư liệu địa chính dạng số chính quy, phục vụ trực tiếp cho công tác cấp đổi GCNQSDĐ, giải quyết tranh chấp đất đai và lập quy hoạch sử dụng đất giai đoạn mới.

Ứng dụng thực tế và Triển khai

Kịch bản ứng dụng thực tế (Real-World Use Cases)

  1. Chỉnh lý bản đồ biến động: Phục vụ công tác tách thửa, hợp thửa, chuyển mục đích sử dụng đất của các hộ gia đình dọc tuyến tỉnh lộ qua xã Xuân Quang với tốc độ giải quyết hồ sơ trong ngày.
  2. Thu hồi đất và giải phóng mặt bằng: Xác định nhanh chóng và chính xác ranh giới giải tỏa cho các dự án giao thông nông thôn mới mà không cần lập lưới khống chế đo vẽ phụ.
  3. Cập nhật hệ thống thông tin đất đai (LIS): Dữ liệu DGN và CSDL thuộc tính được tích hợp trực tiếp vào hệ thống cơ sở dữ liệu đất đai đa mục tiêu cấp tỉnh/huyện.

Yêu cầu cấu hình triển khai hệ thống

+-----------------------------------------------------------------------------+
|                      YÊU CẦU HẠ TẦNG VÀ PHẦN MỀM                            |
+-----------------------------------------------------------------------------+
| NGOẠI NGHIỆP:                                                               |
| - 01 Trạm máy Base GNSS đa kênh (GPS L1/L2, GLONASS, BeiDou)                |
| - 01-02 Máy Rover GNSS tích hợp Radio UHF nội bộ (dải tần 410-470 MHz)      |
| - Sổ tay Field Controller cài đặt EGStar v3.0+ hoặc SurvCE                  |
|                                                                             |
| NỘI NGHIỆP:                                                                 |
| - Máy trạm Workstation: CPU Intel Core i5/i7 (>= 4 cores, >= 3.0 GHz)       |
| - Bộ nhớ RAM: Tối thiểu 8 GB DDR4                                           |
| - Ổ cứng: 256 GB SSD (lưu trữ CSDL không gian)                              |
| - Hệ điều hành: Microsoft Windows 7 / 10 Pro 64-bit                         |
| - Nền tảng đồ họa: Bentley MicroStation V8i (v08.11.09 trở lên)             |
| - Phần mềm ứng dụng: gCadas 2014+ (khóa cứng bảo mật USB Dongle)            |
+-----------------------------------------------------------------------------+

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

Giả định triển khai đo đạc chỉnh lý cho một xã quy mô trung bình (khoảng 20 tờ bản đồ tỷ lệ 1:1000):

+-----------------------------------------------------------------------------+
| ƯỚC TÍNH BÀI TOÁN KINH TẾ (20 TỜ BẢN ĐỒ ĐỊA CHÍNH TỶ LỆ 1:1000)             |
+-----------------------------------------------------------------------------+
| Hạng mục chi phí           Phương pháp truyền thống     Phương pháp GNSS-RTK|
+-----------------------------------------------------------------------------+
| Nhân công ngoại nghiệp     300 công (150 triệu VNĐ)     120 công (60 triệu) |
| Lập lưới khống chế đo vẽ   40 triệu VNĐ                 0 VNĐ (dùng RTK Base)|
| Thời gian thực hiện        90 ngày                      35 ngày             |
| Tổng chi phí ước tính      220 triệu VNĐ                110 triệu VNĐ       |
+-----------------------------------------------------------------------------+
| TIẾT KIỆM TỔNG THỂ: 110 triệu VNĐ (~50%) | THỜI GIAN RÚT NGẮN: 61%          |
| THỜI GIAN THU HỒI VỐN THIẾT BỊ RTK (ROI): 8 - 12 tháng hoạt động            |
+-----------------------------------------------------------------------------+

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật

  • Vật cản tán che: Tại các khu vực rừng trồng rậm rạp hoặc khe suối dốc đứng, khả năng thu tín hiệu từ vệ tinh suy giảm, máy Rover mất nhiều thời gian để duy trì lời giải Fixed.
  • Cự ly sóng Radio Base: Tầm phủ sóng Radio UHF bị giới hạn khi địa hình đồi núi che khuất tầm nhìn thẳng giữa Base và Rover (cự ly hiệu dụng giảm còn $1.5 - 2.5\text{ km}$).

Hướng phát triển

  1. Nâng cấp công nghệ CORS 4G/NTRIP: Chuyển đổi từ mô hình trạm Base phát sóng Radio sang sử dụng dịch vụ mạng lưới trạm định vị vệ tinh quốc gia (VNGEONET CORS) qua sóng di động 4G/5G, loại bỏ nhu cầu lập trạm Base tĩnh.
  2. Tích hợp cảm biến nghiêng IMU: Trang bị sào đo RTK có bù nghiêng IMU (Inertial Measurement Unit) không bị ảnh hưởng bởi từ trường, cho phép đo góc nhà, chân tường mà không cần dựng sào thẳng đứng.
  3. Kết hợp công nghệ bay quét UAV-LiDAR: Sử dụng thiết bị bay không người lái mang cảm biến LiDAR để quét xuyên qua tán cây, kết hợp điểm đo RTK mặt đất để tự động hóa toàn bộ quá trình lập bản đồ 3D địa chính.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                       ĐỐI TƯỢNG VÀ GIÁ TRỊ HƯỞNG LỢI                        |
+-----------------------------------------------------------------------------+
| [1] SINH VIÊN & NGHIÊN CỨU SINH:                                            |
|     - Tài liệu tham khảo chuẩn mực về tích hợp công nghệ RTK và CAD/GIS      |
|     - Nắm vững quy trình vận hành phần mềm chuyên ngành MicroStation/gCadas  |
|                                                                             |
| [2] KỸ SƯ TRẮC ĐỊA & CÁN BỘ ĐỊA CHÍNH CƠ SỞ:                                |
|     - Cẩm nang quy trình xử lý sự cố tín hiệu và hiệu chuẩn tham số         |
|     - Tăng năng suất làm việc cá nhân lên 250% so với phương pháp cũ        |
|                                                                             |
| [3] DOANH NGHIỆP ĐO ĐẠC BẢN ĐỒ:                                             |
|     - Tối ưu hóa chi phí sản xuất, rút ngắn tiến độ bàn giao dự án          |
|     - Tăng năng lực cạnh tranh khi đấu thầu các dự án đo đạc tổng thể       |
|                                                                             |
| [4] CƠ QUAN QUẢN LÝ NHÀ NƯỚC (UBND XÃ / PHÒNG TN&MT):                       |
|     - Sở hữu bộ CSDL đất đai chính xác, minh bạch, giảm 90% khiếu nại       |
+-----------------------------------------------------------------------------+

Câu hỏi thường gặp (FAQ)

1. Điều kiện kỹ thuật cần thiết để triển khai đo đạc RTK đạt trạng thái "Fixed"?

Để máy Rover đạt trạng thái Fixed, số lượng vệ tinh thu nhận tối thiểu phải từ 8 vệ tinh trở lên (ưu tiên bắt cả GPS, GLONASS, BeiDou, Galileo), chỉ số hình học vệ tinh $PDOP < 2.5$, và tín hiệu hiệu chỉnh từ trạm Base truyền đến ổn định với độ trễ (latency) $< 2\text{ giây}$.

2. Sự khác biệt cơ bản giữa việc biên tập bản đồ trên MicroStation thuần túy và trên gCadas là gì?

MicroStation thuần túy là phần mềm vẽ đồ họa kỹ thuật tổng quát. gCadas là một giải pháp chuyên ngành địa chính chạy trên nền MicroStation, cung cấp các thuật toán chuyên biệt: tự động làm sạch hình học, đóng vùng thửa đất Topology, tự động gán thông tin chủ sử dụng, tính diện tích theo hệ số co giãn và xuất hồ sơ theo mẫu chuẩn Thông tư 25/2014/TT-BTNMT.

3. Phương pháp xử lý khi máy Rover chỉ nhận trạng thái "Float" tại hiện trường?

Khi ở trạng thái Float (sai số thường từ $0.1 - 0.5\text{ m}$, không đủ tiêu chuẩn đo chi tiết tỷ lệ 1:1000), kỹ thuật viên cần:

  • Nâng cao sào đo qua khỏi chướng ngại vật tán lá.
  • Di chuyển máy ra khu vực thoáng hơn trong 15-30 giây để khóa lại vệ tinh.
  • Sử dụng phương pháp đo giao hội khoảng cách từ 2 điểm phụ lân cận đã đạt trạng thái Fixed.

4. Dữ liệu biên tập trên gCadas có tương thích với các phần mềm GIS khác không?

Có. Dữ liệu sau khi hoàn thiện trên gCadas có thể trích xuất ra các định dạng chuẩn quốc tế như Shapefile (.shp), AutoCAD (.dwg/.dxf) hoặc MapInfo (.tab) để nhập vào các hệ thống ArcGIS, QGIS hoặc CSDL VBDLIS phục vụ quản lý đa mục tiêu.

5. Chi phí đầu tư ban đầu cho 1 bộ thiết bị RTK và phần mềm là bao nhiêu?

Năm 2020, một bộ thiết bị RTK tiêu chuẩn (1 Base + 1 Rover + Sổ tay) cùng bản quyền phần mềm có giá dao động từ 150 – 250 triệu VNĐ. Tuy nhiên, nhờ tiết kiệm hơn 50% chi phí nhân công và tăng gấp 3 lần tốc độ hoàn thành, doanh nghiệp đo đạc có thể hoàn vốn đầu tư chỉ sau 2 đến 3 dự án chỉnh lý cấp xã.

Kết luận

Đề tài "Ứng dụng công nghệ tin học trong phương pháp đo vẽ chi tiết bằng máy RTK về công tác chỉnh lý tờ bản đồ số 105 tỷ lệ 1:1000 xã Xuân Quang – huyện Bảo Thắng – tỉnh Lào Cai" đã chứng minh tính ưu việt vượt trội của việc kết hợp giữa công nghệ định vị vệ tinh thời gian thực và các phần mềm xử lý dữ liệu không gian hiện đại.

Việc ứng dụng thành công quy trình khép kín GNSS-RTK $\rightarrow$ EGStar $\rightarrow$ gCadas $\rightarrow$ MicroStation V8i không chỉ đảm bảo độ chính xác kỹ thuật theo đúng Thông tư số 25/2014/TT-BTNMT mà còn mở ra hướng đi bền vững cho quá trình chuyển đổi số ngành Quản lý Đất đai. Bộ cơ sở dữ liệu số và tờ bản đồ 105 được nghiệm thu là tài liệu nền tảng phục vụ đắc lực cho công tác quản trị tài nguyên đất, cấp quyền sử dụng đất và phát triển kinh tế - xã hội tại địa phương.
