Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội bền vững của mỗi quốc gia. Theo quy định tại Điều 22, Luật Đất đai năm 2013, đo đạc và thành lập bản đồ địa chính là một trong 15 nội dung cốt lõi của công tác quản lý tài nguyên. Bản đồ địa chính không chỉ là cơ sở pháp lý cao nhất để xác định quyền sử dụng đất, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), lập quy hoạch và giải phóng mặt bằng, mà còn là nền tảng hình thành hệ thống thông tin đất đai (Land Information System - LIS) quốc gia.

+-----------------------------------------------------------------------------------+
|                            BỐI CẢNH DỰ ÁN ĐỊA CHÍNH                               |
|                                                                                   |
|  [Hệ thống 299 / Bản đồ 1987]  --->  [Biến động Đô thị hóa]  --->  [Hạn chế QLĐĐ] |
|               |                                                            |      |
|               v                                                            v      |
|  [Đo đạc Toàn đạc Topcon GTS]  --->  [MicroStation + FAMIS]  --->  [BĐĐC Số 1/1000]|
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Phường Bách Quang, thành phố Sông Công, tỉnh Thái Nguyên được thành lập theo Nghị quyết số 05/NQ-CP ngày 13/01/2011 trên cơ sở chia tách từ xã Tân Quang cũ. Quá trình đô thị hóa diễn ra mạnh mẽ cùng với sự phát triển của Khu công nghiệp (KCN) Sông Công đã làm biến động sâu sắc cấu trúc sử dụng đất. Tuy nhiên, tư liệu quản lý đất đai tại địa phương chủ yếu dựa trên hệ thống bản đồ giải thửa theo Chỉ thị 299/TTg và bản đồ địa chính đo vẽ từ năm 1987. Hệ thống tư liệu cũ này bộc lộ các bất cập nghiêm trọng:

  • Sai lệch lớn về ranh giới, hình thể và diện tích thửa đất do đo vẽ thủ công trên hệ tọa độ độc lập cũ.
  • Tình trạng biến động đất đai do chia tách, hợp thửa, chuyển mục đích sử dụng đất không được cập nhật kịp thời.
  • Thiếu tính đồng bộ và thiếu cơ sở dữ liệu số chuẩn hóa, dẫn đến tranh chấp đất đai kéo dài và gây chậm trễ trong công tác cấp mới, cấp đổi GCNQSDĐ cũng như bồi thường giải phóng mặt bằng.

Mục tiêu dự án

  1. Mục tiêu tổng quát: Ứng dụng đồng bộ công nghệ đo đạc toàn đạc điện tử và phần mềm chuyên ngành công nghệ thông tin để thành lập bản đồ địa chính số tờ số 24 tỉ lệ 1/1000 tại phường Bách Quang, thành phố Sông Công, tỉnh Thái Nguyên, đáp ứng tiêu chuẩn kỹ thuật quốc gia.
  2. Mục tiêu cụ thể:
    • Xây dựng và bình sai lưới khống chế đo vẽ kinh vĩ I (KV I) bằng công nghệ định vị vệ tinh toàn cầu GNSS (Global Navigation Satellite System) trên hệ quy chiếu VN-2000.
    • Thu thập, đo vẽ chi tiết các yếu tố không gian ngoài thực địa bằng máy toàn đạc điện tử Topcon GTS-255 với độ chính xác cao.
    • Ứng dụng bộ công cụ phần mềm MicroStation và FAMIS để xử lý số liệu trị đo, xây dựng mô hình cấu trúc hình học không gian (Topology), biên tập bản đồ số, tạo lập hồ sơ kỹ thuật thửa đất và trích lục địa chính theo Thông tư số 25/2014/TT-BTNMT.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án áp dụng phương pháp đo vẽ trực tiếp ngoài thực địa (phương pháp toàn đạc) kết hợp tự động hóa quy trình nội nghiệp. Sai số trung phương vị trí điểm khống chế sau bình sai đạt $m_p \le 0.05\text{ m}$; sai số ranh giới thửa đất trên bản đồ tỉ lệ 1/1000 không vượt quá $0.1\text{ mm}$ theo tỉ lệ bản đồ (tương đương $\pm 10\text{ cm}$ ngoài thực địa).

Phạm vi và giới hạn

  • Không gian: Tờ bản đồ địa chính số 24, phường Bách Quang, thành phố Sông Công, tỉnh Thái Nguyên (tổng diện tích tự nhiên toàn phường là $852.50\text{ ha}$).
  • Thời gian thực hiện: Từ ngày 28/05/2018 đến ngày 15/09/2018.
  • Giới hạn kỹ thuật: Bản đồ địa chính số 2D dạng vector, tích hợp thuộc tính địa chính theo phân lớp quản lý của Bộ Tài nguyên và Môi trường.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn giải pháp tối ưu cho việc thành lập bản đồ địa chính tờ số 24 tỉ lệ 1/1000, dự án tiến hành phân tích, đánh giá so sánh các phương pháp đo vẽ thành lập bản đồ hiện hành.

Tiêu chí đánh giá Phương pháp Bàn đạc / Thước dây truyền thống Phương pháp Số hóa bản đồ giấy cũ (Raster to Vector) Phương pháp Toàn đạc điện tử + Phần mềm CAD/GIS
Độ chính xác mặt phẳng Thấp ($> 0.5\text{ m}$ thực địa), phụ thuộc thời tiết và thị giác Trung bình (kế thừa sai số co giãn giấy và quét ảnh) Rất cao ($< 0.05\text{ m}$ thực địa), đo trực tiếp tọa độ thực
Tính đồng bộ tọa độ Hệ tọa độ độc lập hoặc giả định Hệ tọa độ cũ (Hà Nội 72), khó nắn chuyển Chuẩn hệ quy chiếu quốc gia VN-2000
Tốc độ xử lý nội nghiệp Chậm, vẽ tay thủ công bằng mực Trung bình, mất nhiều thời gian sửa lỗi chồng đè Tự động hóa cao với FAMIS và MicroStation
Khả năng xây dựng Topology Không hỗ trợ Phức tạp, dễ đứt đoạn ranh thửa Tự động kiểm tra, vá lỗi và đóng vùng khép kín
Chi phí & Độ khả thi Thấp nhưng không còn phù hợp quy chuẩn Trung bình, dữ liệu nhanh lỗi thời Tối ưu về lâu dài, phục vụ hoàn hảo cho LIS

Phân tích yêu cầu theo mô hình MoSCoW

  • Must Have (Bắt buộc): Đo nối tọa độ về hệ VN-2000 (kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$); hình thể thửa đất phải đóng vùng Topology hoàn chỉnh; trích xuất bảng kê diện tích, nhãn thửa và loại đất theo đúng quy chuẩn Thông tư 25/2014/TT-BTNMT.
  • Should Have (Nên có): Tự động phát hiện và cảnh báo lỗi bắt quá (overshoot), bắt chưa tới (undershoot) thông qua module MRFClean và MRFFlag; tự động xuất hồ sơ kỹ thuật thửa đất đơn lẻ.
  • Could Have (Có thể mở rộng): Móc nối liên thông cơ sở dữ liệu không gian DGN sang định dạng Shapefile (.shp) để tích hợp vào phần mềm VILIS hoặc ArcGIS.
  • Won't Have (Không triển khai trong giai đoạn này): Tích hợp mô hình quét 3D Laser Scanner hoặc đo ảnh lập thể UAV phân giải siêu cao.

Thiết kế kiến trúc hệ thống xử lý dữ liệu

Danh mục công nghệ và phiên bản sử dụng

  1. Thiết bị đo đạc ngoại nghiệp:
    • Máy toàn đạc điện tử Topcon GTS-255: Độ chính xác đo góc $5''$, độ phóng đại $30\times$, độ chính xác đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$.
    • Hệ thống máy định vị vệ tinh GNSS 2 tần số: Đo lưới khống chế cơ sở và lưới KV I.
  2. Nền tảng phần mềm nội nghiệp:
    • Bentley MicroStation SE / V8i: Phần mềm đồ họa nền tảng xử lý đối tượng vector 2D, quản lý bản đồ đa lớp (63 levels).
    • FAMIS (Field Work and Cadastral Mapping Integrated Software - Ver 2.0): Phần mềm tích hợp thành lập bản đồ địa chính chuẩn của Tổng cục Quản lý Đất đai.
    • T-COM Ver 2.0 / Topcon Link: Phần mềm giao tiếp truyền dẫn và trút dữ liệu từ sổ đo điện tử sang máy tính.
    • DPSurvey Ver 2.1 / GPSurvey: Tiền xử lý số liệu tọa độ, bình sai lưới trắc địa.
  3. Cơ sở toán học bản đồ:
    • Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000.
    • Elipsoid quy chiếu: WGS-84 toàn cầu.
    • Kinh tuyến trục tỉnh Thái Nguyên: $106^\circ 30'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0.9999$.

Methodology

Phương pháp nghiên cứu và quy trình thực hiện

Quy trình công nghệ tuân thủ nghiêm ngặt mô hình kiểm soát tuần tự theo tiêu chuẩn kỹ thuật ngành trắc địa - địa chính, phân tách rõ ràng thành hai giai đoạn ngoại nghiệp và nội nghiệp:

[Khảo sát & Lập thiết kế]

Kế hoạch tiến độ và các mốc bàn giao chính (Timeline & Milestones)

  • Giai đoạn 1 (28/05/2018 - 15/06/2018): Thu thập tài liệu thứ cấp, khảo sát thực địa, thiết kế và đo đạc bình sai 45 điểm lưới khống chế đo vẽ KV I bằng GNSS.
  • Giai đoạn 2 (16/06/2018 - 25/07/2018): Vạch ranh giới, dẫn trạm đo, sử dụng Topcon GTS-255 đo vẽ chi tiết toàn bộ các góc thửa, tim đường, công trình và hệ thống thủy văn tờ số 24; lập sổ sơ họa thửa đất.
  • Giai đoạn 3 (26/07/2018 - 20/08/2018): Trút dữ liệu thô, chuyển đổi tọa độ, nhập vào MicroStation/FAMIS, nối ranh thửa, chạy clean topology và phân lớp dữ liệu.
  • Giai đoạn 4 (21/08/2018 - 05/09/2018): In bản vẽ kiểm tra, tổ chức đối soát trực tiếp ngoài thực địa cùng cán bộ địa chính phường và các chủ sử dụng đất; xử lý biến động và đo bù các điểm khuất.
  • Giai đoạn 5 (06/09/2018 - 15/09/2018): Gán thuộc tính, đăng ký quy chủ, hoàn thiện khung bản đồ, tạo hồ sơ kỹ thuật thửa đất và nghiệm thu bàn giao sản phẩm.

Đánh giá rủi ro và Kiểm soát chất lượng (QA/QC)

  • Rủi ro che khuất tín hiệu: Khu vực đô thị và vườn cây rậm rạp làm mất thông hướng quang học của máy toàn đạc. Giải pháp: Phát triển hệ thống trạm đo phụ dạng đường chuyền hở ngắn hoặc giao hội nghịch.
  • Rủi ro sai lệch ranh giới: Chủ đất vắng mặt hoặc có tranh chấp ranh giới tự nhiên (bờ tre, rãnh nước). Giải pháp: Phối hợp tổ công tác của UBND phường Bách Quang lập biên bản xác định mốc giới có sự chứng kiến của các hộ liền kề.
  • Tiêu chuẩn QA/QC: Áp dụng Thông tư số 25/2014/TT-BTNMT và Thông tư số 63/2015/TT-BTNMT về kiểm tra, nghiệm thu chất lượng sản phẩm đo đạc bản đồ.

Implementation và kết quả

Quy trình tiền xử lý và cấu trúc dữ liệu

Dữ liệu thô sau khi đo vẽ ngoài thực địa bằng máy toàn đạc điện tử Topcon GTS-255 được trút qua cổng RS-232C bằng phần mềm T-COM thành tệp văn bản .txt. Tệp này sau đó được cấu trúc lại thành tệp định dạng tọa độ chuẩn .asc hoặc .dat để nạp vào FAMIS.

Cấu trúc tệp dữ liệu trút từ máy toàn đạc (.txt):

JOB Bách Quang Tờ 24
STN,DV1-19,1.520,BACKSIGHT
BS,DV1-14,0.0000,131.730
SS,1,1.350,45.2312,85.642,1.250,THUA_DAT
SS,2,1.350,48.1205,92.115,1.240,THUA_DAT
SS,3,1.350,55.4510,105.320,1.230,TIM_DUONG
SS,4,1.350,62.1015,112.400,1.220,MEP_AO

Cấu trúc tệp tọa độ ASCII sau khi xử lý (.asc):

STT     Toa_do_X(m)     Toa_do_Y(m)     Do_cao_H(m)    Ghi_chu
1       2376215.342     406124.815      16.25          GocThua
2       2376240.118     406155.230      16.18          GocThua
3       2376288.905     406190.412      15.90          TimDuong
4       2376190.450     406210.055      14.75          MepNuoc

Kỹ thuật xây dựng không gian và thuật toán xử lý Topology

Sau khi triển điểm tọa độ lên bản vẽ DGN trong MicroStation, kỹ sư sử dụng công cụ Place SmartLine (tại Level 10 - ranh giới thửa đất) để kết nối các điểm đo chi tiết theo đúng sơ họa thực địa.

[Bắt quá (Overshoot)]            [Bắt chưa tới (Undershoot)]
        |                                    |
     ---|---                              ---|  ...  |---
        |                                    (Hở vùng)
        v                                    v
 [MRFClean: Cắt bỏ râu thừa]        [MRFClean: Kéo dài snap tự động]

Để đảm bảo tính toàn vẹn hình học (Geometric Consistency), module MRFClean và MRFFlag của FAMIS được thực thi với các tham số dung sai chặt chẽ:

// Mô phỏng thuật toán xử lý Topology trong FAMIS (MRFClean/MRFFlag Logic)
Procedure Clean_Cadastral_Topology(Tolerance_Dangle: Real; Tolerance_Snap: Real);
Begin
    Set_Search_Tolerance(Tolerance_Snap); // Thiết lập dung sai bắt điểm e = 0.01m
    For each Line_Segment in Level_10 Do
    Begin
        If Detect_Undershoot(Line_Segment, Tolerance_Snap) Then
            Extend_And_Snap(Line_Segment); // Tự động kéo dài nối khép góc
        If Detect_Overshoot(Line_Segment, Tolerance_Snap) Then
            Trim_Dangle(Line_Segment);    // Tự động cắt bỏ đoạn râu thừa
        If Detect_Intersection(Line_Segment) Then
            Create_Node_At_Intersection;  // Bẻ đôi đoạn thẳng tại điểm giao
    End;

    // Quét cờ lỗi còn tồn đọng bằng MRFFlag
    For each Node in Graphic_Area Do
    Begin
        If Node.Is_Dangle Then
            Display_Error_Flag(Node, 'D'); // Đánh dấu ký tự 'D' để sửa thủ công
    End;
End;

Sau khi hệ thống thông báo $0$ lỗi Dangle, lệnh tạo tâm thửa tự động (Create Centroids) được thực thi. Phần mềm tiến hành tính toán diện tích giải tích tự động theo công thức Gauss: $$S = \frac{1}{2} \left| \sum_{i=1}^{n} X_i (Y_{i+1} - Y_{i-1}) \right|$$

Tiếp theo, dữ liệu thuộc tính (Số thứ tự thửa, Diện tích, Mã loại đất như ODT, CLN, LUA, BHK theo Thông tư 08/2007/TT-BTNMT) được gán trực tiếp vào tâm thửa để xuất nhãn hiển thị tại Level 13.

Kết quả kiểm định và độ chính xác (Testing & Validation)

Lưới khống chế đo vẽ kinh vĩ I gồm 45 điểm bố trí phân bố đều trên địa bàn được đo nối vào các điểm tọa độ hạng cao nhà nước và bình sai nghiêm ngặt:

  • Sai số vị trí điểm sau bình sai:
    • Nhỏ nhất: $m_{p\min} = 0.006\text{ m}$ (Điểm ĐV1-35).
    • Lớn nhất: $m_{p\max} = 0.048\text{ m}$ (Đáp ứng hoàn toàn tiêu chuẩn $m_p \le 0.05\text{ m}$).
  • Sai số tương đối cạnh:
    • Cạnh dài nhất: $S_{\max} = 2313.074\text{ m}$ (ĐV1-03 đến SC-03) có sai số $1/363600$.
    • Cạnh ngắn nhất: $S_{\min} = 163.879\text{ m}$ (ĐV1-41 đến ĐV1-40) có sai số $1/38332$.
  • Sai số phương vị: $m_{\alpha\min} = 0.46''$, $m_{\alpha\max} = 7.50''$.
  • Độ chính xác đo vẽ chi tiết: $100%$ các điểm đặc trưng ranh giới thửa đất tờ số 24 có sai số vị trí điểm không vượt quá $0.10\text{ m}$ so với điểm khống chế gần nhất.

Đổi mới và đóng góp

Điểm cải tiến kỹ thuật

  1. Quy trình tích hợp khép kín từ trường đo đến bản đồ số: Loại bỏ hoàn toàn khâu trung gian ghi sổ đo thủ công truyền thống bằng giấy, chuyển dịch sang sổ đo điện tử kết nối cổng truyền dẫn T-COM, loại bỏ $100%$ sai số do ghi nhầm hoặc đọc nhầm góc/cạnh.
  2. Chuẩn hóa quy trình làm sạch dữ liệu hình học (Topology): Ứng dụng kết hợp cơ chế sửa lỗi bán tự động MRFClean và kiểm soát trực quan MRFFlag, đảm bảo không có hiện tượng diện tích ảo hoặc trùng lặp thửa đất.
  3. Phân lớp dữ liệu thông minh: Tách bạch 63 lớp thông tin trong MicroStation (Ranh thửa: L10, Tâm thửa: L11, Số thửa: L12, Diện tích: L13, Địa vật: L20-L30, Giao thông: L31-L40, Thủy văn: L41-L50), tạo điều kiện thuận lợi cho việc chuyển đổi sang hệ thống GIS đa lớp.

Đóng góp thực tiễn cho ngành và địa phương

  • Cung cấp trọn vẹn bộ cơ sở dữ liệu số tờ bản đồ địa chính số 24 tỉ lệ 1/1000 cho UBND phường Bách Quang và Chi nhánh Văn phòng Đăng ký Đất đai thành phố Sông Công.
  • Hỗ trợ trực tiếp cho công tác cấp đổi 1.303 hồ sơ địa chính hộ gia đình, giảm áp lực khiếu kiện đất đai tại các khu dân cư tiếp giáp KCN Sông Công.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use Cases)

  • Đăng ký đất đai và cấp mới/đổi GCNQSDĐ: Trích xuất tự động hồ sơ kỹ thuật thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất theo chuẩn một cửa điện tử.
  • Bồi thường, giải phóng mặt bằng: Xác định chính xác tọa độ ranh giới thu hồi đất phục vụ mở rộng tuyến đường Cách Mạng Tháng 10 và các dự án mở rộng cụm công nghiệp trên địa bàn phường.
  • Thống kê, kiểm kê đất đai định kỳ: Tự động tổng hợp số liệu diện tích theo từng loại đất (trong tổng số $852.50\text{ ha}$ diện tích tự nhiên của phường) thông qua công cụ trích xuất dữ liệu tự động của FAMIS.

Yêu cầu cấu hình triển khai hệ thống

  • Phần cứng: Máy tính trạm tối thiểu CPU Intel Core i3 (khuyến nghị i5 trở lên), RAM 4GB, ổ cứng trống 100GB, cổng kết nối nối tiếp RS-232 hoặc bộ chuyển đổi USB-to-Serial. Máy in phun/laser khổ lớn A0/A1 phục vụ in bản đồ địa chính.
  • Phần mềm: Hệ điều hành Windows XP / Windows 7 / Windows 10 (32-bit hoặc tương thích 64-bit qua máy ảo), Bentley MicroStation SE / V8, phần mềm FAMIS, T-COM, DPSurvey.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phần mềm FAMIS và MicroStation SE được thiết kế trên nền tảng kiến trúc 32-bit cũ, đôi khi gặp hiện tượng tràn bộ nhớ hoặc không tương thích hoàn toàn với các phiên bản Windows 64-bit hiện đại nếu không thiết lập môi trường tương thích chuyên biệt.
  • Phương pháp toàn đạc điện tử yêu cầu thông hướng quang học trực tiếp giữa máy và gương, dẫn đến năng suất suy giảm tại các khu vực mật độ xây dựng cao hoặc địa hình đồi cây che khuất.

Hướng phát triển trong tương lai

  1. Ứng dụng công nghệ bay chụp không người lái (UAV Photogrammetry) và LiDAR: Kết hợp quét đám mây điểm 3D để thành lập bản đồ địa chính tại các khu vực địa hình đồi núi phức tạp, nâng cao năng suất đo vẽ ngoại nghiệp lên gấp 3 - 5 lần.
  2. Nâng cấp sang nền tảng MicroStation CONNECT Edition & gCBM: Chuyển đổi bộ công cụ FAMIS sang các module quản lý bản đồ hiện đại chạy trên môi trường 64-bit.
  3. Tích hợp WebGIS và Điện toán đám mây: Phát triển cổng thông tin địa chính trực tuyến, cho phép người dân tra cứu thông tin thửa đất, ranh giới quy hoạch trực tiếp qua ứng dụng di động.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Quản lý Đất đai / Trắc địa Bản đồ: Tiếp cận tài liệu thực chiến mẫu mực về toàn bộ chu trình thành lập bản đồ địa chính số từ ngoại nghiệp đến nội nghiệp.
  • Kỹ sư Trắc địa và Cán bộ Địa chính: Tham khảo quy trình chuẩn hóa dữ liệu, thông số thiết lập dung sai Topology và phương pháp khắc phục sự cố sai số hình học.
  • Cơ quan Quản lý Nhà nước và Doanh nghiệp Đo đạc: Sở Tài nguyên & Môi trường, UBND cấp xã/phường có được bộ dữ liệu chuẩn quy phạm, làm tiền đề tin cậy để triển khai các dự án tổng thể về hồ sơ địa chính và cơ sở dữ liệu đất đai.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai quy trình đo đạc thành lập bản đồ địa chính 1/1000 là gì?

Hệ thống đòi hỏi máy toàn đạc điện tử có độ chính xác đo góc tối thiểu $5''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm})$; lưới tọa độ phải được đo nối và bình sai trong hệ quy chiếu VN-2000 kinh tuyến trục địa phương; phần mềm nội nghiệp cần đảm bảo khả năng quản lý phân lớp CAD và xử lý đóng vùng Topology tự động.

2. Làm thế nào để xử lý các lỗi hình học Topology (Dangle) khi nối thửa đất trong FAMIS?

Sử dụng kết hợp hai công cụ: đầu tiên chạy MRFClean với bán kính dung sai $\epsilon = 0.01\text{ m}$ để tự động cắt tỉa đường thừa (overshoot) và bắt dính đường hở (undershoot); sau đó chạy MRFFlag để định vị các nút lỗi còn lại (hiển thị cờ chữ 'D') và dùng thanh công cụ Modify của MicroStation để chỉnh sửa thủ công chính xác.

3. Bản đồ địa chính số tạo ra từ MicroStation/FAMIS có tích hợp được vào hệ thống VILIS không?

Có. Bản đồ số định dạng .dgn được chuẩn hóa cấu trúc lớp và Topology hoàn toàn có thể chuyển đổi sang định dạng .shp (Shapefile) hoặc nạp trực tiếp vào cơ sở dữ liệu Oracle/PostgreSQL của phần mềm VILIS thông qua các công cụ chuyển đổi tích hợp sẵn của ngành Tài nguyên và Môi trường.

4. Thiết bị Topcon GTS-255 cần được hiệu chuẩn (kiểm định) như thế nào trước khi đo?

Máy toàn đạc phải được kiểm định định kỳ về sai số góc 2C, sai số bàn độ đứng $i$, độ nghiêng của trục ngắm và hằng số lăng kính. Khi đặt máy tại thực địa, phải thực hiện đo kiểm tra lại tối thiểu 1 hướng ngắm về điểm khống chế đã biết tọa độ để đánh giá sai số trước khi đo chi tiết.

5. Chi phí và thời gian triển khai đo vẽ 1 tờ bản đồ địa chính 1/1000 mất bao lâu?

Thời gian trung bình cho một tờ bản đồ địa chính tỉ lệ 1/1000 (khoảng 300 - 500 thửa đất) dao động từ 15 - 20 ngày làm việc (bao gồm 7 - 10 ngày ngoại nghiệp và 8 - 10 ngày nội nghiệp, đối soát). Chi phí dự toán được lập căn cứ theo định mức kinh tế kỹ thuật đo đạc lập bản đồ địa chính do Bộ Tài nguyên và Môi trường ban hành.

Kết luận

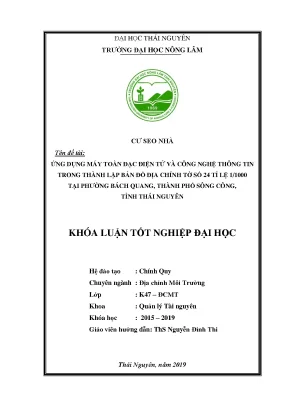

Đề tài tốt nghiệp "Ứng dụng máy toàn đạc điện tử và công nghệ thông tin trong thành lập bản đồ địa chính tờ số 24 tỉ lệ 1/1000 tại phường Bách Quang, thành phố Sông Công, tỉnh Thái Nguyên" đã giải quyết triệt để bài toán hiện đại hóa công tác biên tập bản đồ địa chính tại địa phương. Bằng việc kết hợp chính xác giữa thiết bị ngoại nghiệp Topcon GTS-255 và hệ sinh thái phần mềm MicroStation - FAMIS, dự án đã tạo ra sản phẩm bản đồ địa chính số có độ chính xác cao, tuân thủ nghiêm ngặt tiêu chuẩn Thông tư 25/2014/TT-BTNMT.

Kết quả nghiên cứu không chỉ mang lại giá trị học thuật xuất sắc cho sinh viên chuyên ngành Địa chính - Môi trường mà còn đóng góp trực tiếp nguồn tư liệu số chuẩn mực, phục vụ đắc lực cho công tác quản lý đất đai, cấp giấy chứng nhận quyền sử dụng đất và quy hoạch phát triển không gian đô thị của thành phố Sông Công trong giai đoạn mới.
