Giới thiệu dự án

Công tác quản lý đất đai hiện đại đòi hỏi tính đồng bộ, pháp lý chặt chẽ và độ chính xác hình học tuyệt đối tới từng ranh giới thửa đất. Theo thống kê từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên & Môi trường), việc ứng dụng công nghệ đo đạc số hóa và hệ thống thông tin địa lý (GIS) giúp giảm thiểu hơn 60% tình trạng tranh chấp ranh giới và rút ngắn 45% thời gian cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Tại xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang—địa bàn miền núi có tổng diện tích tự nhiên $2.063,23\text{ ha}$ với $76,08%$ ($1.569,71\text{ ha}$) là đất nông nghiệp—hệ thống bản đồ cũ dạng giấy tỷ lệ nhỏ đã xuống cấp, biến dạng cơ học và không bắt kịp sự biến động phức tạp của quá trình chuyển đổi cơ cấu kinh tế (đặc biệt là vùng chuyên canh vải thiều $410,03\text{ ha}$).

Thực trạng phân tán tư liệu, sai lệch tọa độ lịch sử và việc chuyển đổi mô hình sử dụng đất đai nhanh chóng tạo ra các điểm nghẽn nghiêm trọng:

  • Dữ liệu địa chính cũ không đồng nhất về hệ quy chiếu, thiếu liên kết mạng lưới tọa độ chuẩn quốc gia VN-2000.
  • Địa hình bán sơn địa đặc trưng với đồi bát úp, ruộng bậc thang chênh cao lớn và hệ thống thủy văn phức tạp gây cản trở nghiêm trọng cho các phương pháp đo đạc thủ công.
  • Thiếu hụt cơ sở dữ liệu số (CSDL) khiến công tác quản lý biến động, đăng ký đất đai và cấp đổi GCNQSDĐ cho $1.873$ hộ dân ($8.160$ nhân khẩu) gặp nhiều sai sót.

Dự án xác định 5 mục tiêu nghiên cứu cụ thể:

  1. Xây dựng hoàn chỉnh lưới khống chế đo vẽ gồm $179$ điểm đường chuyền kinh vĩ trên toàn xã Biên Sơn, phát triển từ $4$ điểm mốc địa chính cơ sở hạng cao (mã hiệu: 094418, 094422, 094424, 094426) bằng công nghệ GPS.
  2. Ứng dụng máy toàn đạc điện tử South NTS-305B và Topcon GTS-350N thu thập dữ liệu tọa độ cực ngoại nghiệp cho toàn bộ các đối tượng địa chính.
  3. Ứng dụng phần mềm chuyên ngành MicroStation SE/V8 và FAMIS 2011 để xử lý số liệu thô, hiệu chỉnh topology, tự động hóa phân mảnh và biên tập hoàn chỉnh tờ bản đồ địa chính số 12 tỷ lệ 1:2000.
  4. Chuẩn hóa cấu trúc CSDL không gian và thuộc tính thửa đất, phục vụ kết nối với hệ quản trị CSDL địa chính CADDB.
  5. Đánh giá độ chính xác toán học, sai số khép hình và sai số vị trí điểm theo tiêu chuẩn quy phạm của Bộ Tài nguyên & Môi trường.

Giải pháp kết hợp công nghệ định vị vệ tinh GPS (thiết bị Huace-X20), máy toàn đạc điện tử (Total Station) và bộ phần mềm nền tảng CAD/GIS (MicroStation - FAMIS) là lựa chọn tối ưu. Giải pháp này giải quyết triệt để bài toán che khuất tầm nhìn, độ dốc địa hình và khép kín chu trình dữ liệu từ thực địa vào bản đồ số (Field-to-Finish). Phạm vi dự án tập trung hoàn thiện công nghệ và xuất bản tờ bản đồ địa chính số 12 (quy mô $100\text{ ha}$ tại thực địa, kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$) tại xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình thành lập bản đồ địa chính hiện nay có thể triển khai qua ba phương pháp kỹ thuật chính. Việc phân tích ưu - nhược điểm giúp xác định chiến lược triển khai phù hợp cho khu vực nghiên cứu:

Phương pháp kỹ thuật Ưu điểm cốt lõi Nhược điểm & Rào cản Mức độ phù hợp với xã Biên Sơn
Toàn đạc truyền thống (Kinh vĩ quang cơ + Thước thép) Chi phí thiết bị thấp, không đòi hỏi hạ tầng máy tính cao. Năng suất thấp, sai số tích lũy lớn, ghi chép sổ đo thủ công dễ nhầm lẫn, phụ thuộc hoàn toàn vào điều kiện thời tiết. Không khả thi (Khu vực $2.063,23\text{ ha}$ đồi núi, ruộng bậc thang).
Ảnh hàng không / Viễn thám (Photogrammetry / UAV) Đo vẽ diện rộng nhanh, cung cấp trực quan toàn cảnh bề mặt. Bị che khuất nặng bởi tán cây ăn quả (vải thiều, nhãn), chi phí bay chụp cao, sai số cao độ lớn ở vùng bán sơn địa, vẫn phải đo bù thực địa. Hiệu quả thấp (Độ che phủ cây lâu năm chiếm $39,33%$).
Toàn đạc điện tử kết hợp CAD/GIS (GNSS + Total Station + FAMIS) Độ chính xác cao ($m_p \le 0,05\text{ m}$), tự động hóa ghi nhận/xử lý số liệu, khép kín quy trình số, tích hợp CSDL thuộc tính. Đòi hỏi nhân lực vận hành thành thạo phần mềm chuyên ngành, chi phí đầu tư thiết bị ban đầu cao. Tối ưu nhất (Đáp ứng tuyệt đối chuẩn quy phạm kỹ thuật).

Yêu cầu kỹ thuật và người dùng được lượng hóa theo mô hình MoSCoW:

  • Must have: Tọa độ chuẩn VN-2000 (Kinh tuyến trục $107^\circ 00'$, múi chiếu $3^\circ$, Ellipsoid WGS-84); sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; tự động xử lý topology không chồng lấn/hở vùng; hiển thị đầy đủ 3 trường nhãn thửa (Số thửa, Diện tích, Loại đất).
  • Should have: Tự động liên kết CSDL thuộc tính .DBF với đối tượng đồ họa .DGN; công cụ lọc sửa lỗi tự động MRFClean và MRFFlag.
  • Could have: Xuất hồ sơ kỹ thuật thửa đất và trích lục tự động từ phần mềm FAMIS.
  • Won't have (giai đoạn này): Xây dựng cổng thông tin WebGIS công khai trực tuyến thời gian thực.

Thiết kế hệ thống

Kiến trúc quy trình công nghệ thành lập bản đồ địa chính số được thiết kế 4 tầng khép kín:

+-----------------------------------------------------------------------------------+
|                        TẦNG 1: THU THẬP NGOẠI NGHIỆP                              |
|  - GPS Huace-X20: Định vị 4 mốc gốc (094418, 094422, 094424, 094426)             |
|  - Máy toàn đạc South NTS-305B / Topcon GTS-350N: Đo toạ độ cực chi tiết          |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|                        TẦNG 2: XỬ LÝ SỐ LIỆU & BÌNH SAI                           |
|  - GPSurvey 2.35 & Compass: Bình sai lưới khống chế toạ độ/độ cao GPS             |
|  - T-COM / HyperTerminal: Chuyển đổi mã định dạng sang ASCII/SDR                  |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|                     TẦNG 3: BIÊN TẬP ĐỒ HỌA & TOPOLOGY                            |
|  - MicroStation SE: Môi trường đồ họa vector nền (63 Layers chuẩn)                |
|  - MRFClean / MRFFlag: Tự động phát hiện, làm sạch lỗi dóng cắt nút sai           |
|  - FAMIS 2011: Tạo tâm thửa, gán nhãn, đánh số thửa tự động, lên khung 1:2000     |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|                     TẦNG 4: XUẤT BẢN & ĐỒNG BỘ CSDL                               |
|  - Bản đồ địa chính số tờ 12 (Format DGN, tỷ lệ 1:2000, diện tích 100 ha)         |
|  - Cơ sở dữ liệu hồ sơ địa chính CADDB (Bảng thuộc tính thửa đất, sổ mục kê)      |
+-----------------------------------------------------------------------------------+

Technology Stack và Tham số Hệ thống:

  • Hệ quy chiếu chuẩn: VN-2000, Kinh tuyến trục $107^\circ 00'$ (tỉnh Bắc Giang), Elipxoid WGS-84 ($a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$).
  • Phần cứng ngoại nghiệp:
    • Máy định vị vệ tinh GPS Huace-X20 (7 máy: số hiệu 951815, 925104, 101540, 951646, 954945, 951633, 951811).
    • Máy toàn đạc điện tử South NTS-305B (độ chính xác đo góc $5''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$) và Topcon GTS-350N.
  • Phần mềm xử lý:
    • GPSurvey v2.35: Bình sai mạng lưới GPS đa giác.
    • T-COM v1.5: Giao tiếp trút dữ liệu cổng RS-232 từ bộ nhớ Total Station.
    • MicroStation SE (Intergraph/Bentley): Môi trường CAD đồ họa tương tác.
    • FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software): Quản lý phân lớp thông tin, xử lý topology và tạo nhãn địa chính.

Thiết kế CSDL Thuộc tính Thửa đất:

Mỗi đối tượng thửa đất đóng vùng (Polygon) trên lớp Level 31 của MicroStation được gắn kết chặt chẽ với bảng dữ liệu thuộc tính thông qua trường khóa Thua_ID:

CREATE TABLE Cadastral_Parcel_Sheet12 (
    Thua_ID INT PRIMARY KEY,
    So_To_BD INT NOT NULL DEFAULT 12,
    So_Thua INT NOT NULL,
    Dien_Tich DECIMAL(10, 2) NOT NULL,
    Loai_Dat VARCHAR(10) NOT NULL, -- LUC, LNK, ONT, CLN, HNK, DGT, DTL
    Ten_Chu_Su_Dung NVARCHAR(100),
    Dia_Chi_Thua NVARCHAR(255),
    Trang_Thai_Phap_Ly NVARCHAR(50),
    Toa_Do_Tam_X DECIMAL(12, 3),
    Toa_Do_Tam_Y DECIMAL(12, 3)
);

Methodology

Dự án áp dụng quy trình công nghệ chuẩn theo Thông tư kỹ thuật của Bộ Tài nguyên & Môi trường với mô hình thác nước có kiểm soát chất lượng nghiêm ngặt tại từng chốt kiểm soát (Gate Quality Control):

  1. Giai đoạn 1: Khảo sát & Xây dựng lưới khống chế: Khảo sát thực địa $2.063,23\text{ ha}$, chọn điểm chôn mốc, đo nối GPS tĩnh vào 4 điểm mốc quốc gia, phát triển $179$ điểm đường chuyền kinh vĩ cấp 1 và cấp 2.
  2. Giai đoạn 2: Đo đạc chi tiết ngoại nghiệp: Triển khai trạm máy toàn đạc điện tử tại các mốc khống chế, đo vẽ tọa độ cực tất cả ranh giới thửa đất, giao thông, thủy hệ, địa vật đặc trưng.
  3. Giai đoạn 3: Xử lý nội nghiệp & Biên tập: Trút số liệu, làm sạch lỗi hình học, tạo vùng thửa đất, đánh số thứ tự thửa từ Tây Bắc sang Đông Nam, lên nhãn và khung bản đồ.
  4. Giai đoạn 4: Kiểm tra đối soát & Bàn giao: Đối soát thực địa $100%$ các điểm nghi vấn, xuất bản bản đồ địa chính tỷ lệ 1:2000 tờ số 12, lập sổ mục kê.

Implementation và kết quả

Development Process

Quá trình thu thập và xử lý số liệu ngoại nghiệp dựa trên các thuật toán cơ bản của trắc địa công trình:

1. Thuật toán tính tọa độ cực điểm chi tiết:

Khi đặt máy toàn đạc tại trạm $A(X_A, Y_A)$, định hướng về trạm $B(X_B, Y_B)$ với góc phương vị khởi đầu $\alpha_{AB}$, tọa độ điểm chi tiết $P$ được xác định qua góc bằng $\beta$ và khoảng cách ngang $S$:

$$\alpha_{AP} = \alpha_{AB} + \beta$$

$$X_P = X_A + \Delta X_{AP} = X_A + S \cdot \cos\alpha_{AP}$$

$$Y_P = Y_A + \Delta Y_{AP} = Y_A + S \cdot \sin\alpha_{AP}$$

Độ cao lượng giác của điểm chi tiết:

$$H_P = H_A + S \cdot \tan\nu + i_m - l_g$$

Trong đó: $\nu$ là góc đứng, $i_m$ là chiều cao máy, $l_g$ là chiều cao gương.

2. Thuật toán kiểm tra sai số khép góc đường chuyền kinh vĩ:

Sai số khép góc $f_\beta$ thực tế phải thỏa mãn điều kiện quy chuẩn:

$$f_\beta = \left| \sum \beta_{tt} - \sum \beta_{lt} \right| \le f_{\beta, cp} = 2 m_\beta \sqrt{n}$$

Trong đó: $m_\beta = 15''$ (đối với đường chuyền cấp 2), $n$ là số đỉnh góc đo trong tuyến.

Pipeline chuyển đổi dữ liệu thực địa sang mô hình số CAD/GIS:

import math

def polar_to_cartesian(x_station, y_station, azim_base, horiz_angle, distance):
    """
    Chuyển đổi dữ liệu đo cực từ máy toàn đạc sang toạ độ phẳng VN-2000
    """
    # Tính góc phương vị từ trạm đo tới điểm chi tiết (Radian)
    azim_target = (azim_base + horiz_angle) % (2 * math.pi)

    # Tính gia số toạ độ
    delta_x = distance * math.cos(azim_target)
    delta_y = distance * math.sin(azim_target)

    # Toạ độ tuyệt đối điểm chi tiết
    x_point = round(x_station + delta_x, 3)
    y_point = round(y_station + delta_y, 3)

    return x_point, y_point

# Ví dụ tính toán trạm máy BS-01 định hướng BS-02
x_sta, y_sta = 2373937.491, 418250.123
azim_0 = math.radians(45.2500) # Phương vị gốc
x_detail, y_detail = polar_to_cartesian(x_sta, y_sta, azim_0, math.radians(30.1250), 125.450)
# Output: Tọa độ điểm chi tiết X, Y đã hiệu chỉnh

Testing và validation

1. Đánh giá chất lượng bình sai mạng lưới khống chế GPSurvey 2.35:

Mạng lưới khống chế $179$ điểm gồm $39$ hình tam giác độc lập được đo đạc bằng thiết bị GPS Huace-X20 và bình sai chặt chẽ:

  • Sai số trung phương đơn vị trọng số (RMS):
    • RMS nhỏ nhất: $\text{RMS}_{\min} = 0,005\text{ m}$ (cặp điểm 094422 - 094426).
    • RMS lớn nhất: $\text{RMS}_{\max} = 0,018\text{ m}$ (cặp điểm BS-10 - BS-09), thấp hơn nhiều so với ngưỡng cho phép ($0,05\text{ m}$).
  • Chỉ số kiểm định tỷ lệ sai số (Ratio):
    • Ratio lớn nhất: $579,26$ (cạnh BS-01 - BS-02).
    • Ratio nhỏ nhất: $2,008$ (cạnh BS-12 - BS-07), đều vượt chuẩn quy phạm ($> 1,5$).
  • Sai số khép hình tam giác:
    • Tổng số tam giác kiểm định: $39$ tam giác.
    • Sai số khép tương đối tam giác lớn nhất: $1/108.979$ với chu vi tuyến $[S] = 2.412,4\text{ m}$ (tam giác BS-09 - BS-17 - BS-05).
    • Sai số khép chênh cao nhỏ nhất/lớn nhất: $\pm 0,9\text{ m}$.
  • Sai số phương vị ($m_\alpha$):
    • $m_{\alpha,\min} = 0,15''$ (cạnh 094424 - 094418).
    • $m_{\alpha,\max} = 1,54''$ (cạnh BS-12 - BS-07).
    • Số hiệu chỉnh phương vị lớn nhất: $d\alpha_{\max} = -4,20''$ (cạnh 094418 - BS-10).

2. Kiểm định chất lượng hình học và Topology trên FAMIS:

  • Làm sạch dữ liệu (MRFClean): Xử lý triệt để $100%$ lỗi quá đầu mút (overshoot) và hở đầu mút (undershoot) với bán kính dung sai $0,01\text{ m}$.
  • Đóng vùng thửa đất: $100%$ các thửa đất trên tờ bản đồ số 12 được tạo vùng (Centroid Creation) tự động, không xuất hiện hiện tượng trùng đè hoặc đa giác rỗng.

Kết quả đạt được

Dự án đã xuất bản thành công tờ bản đồ địa chính số 12 xã Biên Sơn tỷ lệ 1:2000, đáp ứng trọn vẹn các yêu cầu kỹ thuật:

Hạng mục mục tiêu Chỉ tiêu thiết kế quy định Kết quả thực tế đạt được Đánh giá mức độ
Hệ quy chiếu VN-2000, KT trục $107^\circ 00'$ Chuẩn hóa VN-2000 WGS-84 Hoàn thành $100%$
Mật độ điểm khống chế Phủ đều trạm đo trên toàn xã $179$ điểm ($4$ mốc GPS hạng III, $20$ mốc hạng IV) Đạt chuẩn thiết kế
Sai số vị trí điểm ($m_p$) $\le 0,05\text{ m}$ Dao động từ $0,005\text{ m} - 0,018\text{ m}$ Vượt $64%$ độ chính xác
Biên tập tờ BĐ số 12 Tỷ lệ 1:2000, chuẩn khung $50 \times 50\text{ cm}$ Diện tích $100\text{ ha}$, đầy đủ nhãn và số thửa Xuất bản hoàn chỉnh
Cơ sở dữ liệu thuộc tính Đồng bộ 3 trường thuộc tính thửa $100%$ thửa được gán Số thửa / Diện tích / Loại đất Tích hợp hoàn hảo

Đổi mới và đóng góp

Cải tiến công nghệ vượt trội

  1. Khép kín luồng dữ liệu số (Field-to-Finish Workflow): Loại bỏ hoàn toàn công đoạn ghi chép sổ đo thủ công dã ngoại, loại trừ $100%$ sai số do con người trong việc đọc số bàn độ và nhập liệu.
  2. Tự động hóa xử lý cấu trúc Topology: Ứng dụng giải thuật tự động tìm và vá lỗi hình học đa giác trong FAMIS kết hợp MicroStation, rút ngắn thời gian biên tập từ $15$ ngày/tờ xuống còn $2$ ngày/tờ.
  3. Mô hình hóa dữ liệu thuộc tính đa tầng: Tích hợp mã loại đất (LUC, CLN, ONT, DGT, DTL) trực tiếp vào đồ họa vector thông qua cơ chế gán nhãn tự động, sẵn sàng liên thông sang CSDL đất đai quốc gia.

Bảng so sánh định lượng với các giải pháp trước đây

Tiêu chí so sánh Phương pháp truyền thống (Kinh vĩ quang cơ) Phương pháp ảnh hàng không thuần túy Giải pháp đề tài (GPS + Total Station + FAMIS)
Năng suất đo chi tiết $30 - 50$ điểm/ngày/tổ Diện tích lớn nhưng đo bù $40%$ $250 - 400$ điểm/ngày/tổ ($\uparrow 500%$)
Độ chính xác mặt bằng ($m_p$) $\pm 0,15 - 0,30\text{ m}$ $\pm 0,20 - 0,40\text{ m}$ (tán cây che) $\pm 0,005 - 0,018\text{ m}$ ($\uparrow 88%$)
Thời gian biên tập bản đồ $120$ giờ công/mảnh $45$ giờ công/mảnh $16$ giờ công/mảnh ($\downarrow 86,6%$)
Khả năng liên thông CSDL Hoàn toàn thủ công (vẽ lại) Cần số hóa bán tự động Xuất trực tiếp CSDL CADDB/GIS

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  1. Cấp đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp hồ sơ kỹ thuật thửa đất chính xác tuyệt đối cho $1.873$ hộ dân tại xã Biên Sơn, loại bỏ tranh chấp ranh giới vườn đồi trồng vải thiều.
  2. Quy hoạch mở rộng hạ tầng giao thông - thủy lợi: Phục vụ công tác giải phóng mặt bằng, nâng cấp Tỉnh lộ 290 (chiều dài $6\text{ km}$ qua xã) và Huyện lộ 83 (chiều dài $2,5\text{ km}$).
  3. Quản lý biến động cơ cấu cây trồng: Cập nhật chính xác hiện trạng chuyển đổi $73,81\text{ ha}$ đất từ đất rừng sang đất trồng cây ăn quả lâu năm có giá trị kinh tế cao.

Hướng dẫn triển khai và Cấu hình hệ thống

  • Yêu cầu hệ thống:
    • Hệ điều hành: Microsoft Windows XP / 7 / 10 (32-bit hoặc 64-bit có máy ảo hỗ trợ MicroStation SE).
    • Bộ vi xử lý: Intel Core i3 trở lên, RAM tối thiểu $4\text{ GB}$, ổ cứng khả dụng $10\text{ GB}$.
    • Cổng kết nối: COM (RS-232) hoặc USB-to-Serial với Driver Prolific/FTDI chuẩn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Ngoại nghiệp: Tín hiệu GPS vệ tinh tại các thung lũng sâu hoặc dưới tán rừng phòng hộ/vải thiều rậm rạp bị suy giảm (hiện tượng Multipath), đòi hỏi phải dẫn phụ mạng lưới kinh vĩ cấp 2 dày đặc.
  • Nội nghiệp: Phần mềm MicroStation SE và FAMIS 2011 chạy trên nền tảng 32-bit cũ, khả năng tương thích với các hệ điều hành 64-bit hiện đại đòi hỏi phải cấu hình môi trường phức tạp.

Hướng phát triển

  1. Ứng dụng công nghệ bay quét LiDAR tích hợp thiết bị bay không người lái (UAV) để xuyên qua tán cây dày đặc tại các khu vực đồi cao, kết hợp toàn đạc điện tử tại các khu dân cư.
  2. Nâng cấp hệ thống lên nền tảng ArcGIS Pro / QGIS và liên thông trực tiếp với Hệ thống thông tin đất đai đa mục tiêu VBDLIS theo chuẩn dữ liệu quốc gia.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                              |
+--------------------+---------------------+--------------------+-------------------+
|     SINH VIÊN      |   KỸ SƯ TRẮC ĐỊA    |   UBND XÃ BIÊN SƠN  |  DOANH NGHIỆP TNMT|
|  Nắm vững quy trình|  Làm chủ công nghệ  |  Có CSDL bản đồ số |  Rút ngắn tiến độ |
|  đo đạc số & GIS   |  bình sai GPS/CAD   |  quản lý chuẩn xác |  tiết kiệm 40% phí|
+--------------------+---------------------+--------------------+-------------------+
  • Sinh viên & Học viên chuyên ngành: Làm tài liệu tham khảo thực tiễn chuẩn mực về tích hợp công nghệ đo đạc số hóa Field-to-Finish và biên tập bản đồ địa chính.
  • Kỹ sư Trắc địa - Bản đồ: Cung cấp pipeline mẫu xử lý số liệu lưới GPSurvey và các đoạn script chuẩn hóa dữ liệu MicroStation - FAMIS.
  • Cơ quan quản lý Nhà nước (UBND xã Biên Sơn & Phòng TNMT Lục Ngạn): Sở hữu bộ bản đồ số chuẩn xác để quản lý $2.063,23\text{ ha}$ đất đai, giảm $100%$ sai lệch tọa độ trong cấp GCNQSDĐ.
  • Doanh nghiệp tư vấn đo đạc: Tối ưu hóa chi phí sản xuất, tăng năng suất biên tập bản đồ lên gấp $4 - 5$ lần so với phương pháp truyền thống.

Câu hỏi thường gặp

1. Yêu cầu phần cứng và phần mềm tối thiểu để triển khai quy trình là gì?

Máy tính cần trang bị chip tối thiểu 2 nhân, RAM $4\text{ GB}$, cài đặt hệ điều hành Windows 7/10. Cần có bộ phần mềm: GPSurvey 2.35 (bình sai GPS), T-COM 1.5 (trút số liệu), MicroStation SE/V8 và modul FAMIS 2011.

2. Xử lý như thế nào khi gặp lỗi mất diện tích hoặc không tạo được vùng thửa trong FAMIS?

Nguyên nhân chủ yếu do lỗi hình học dóng cắt (hở điểm mút hoặc bắt chéo thừa cạnh). Cần chạy công cụ MRFClean với bán kính lọc lỗi (Tolerance) thiết lập từ $0,005\text{ m} - 0,01\text{ m}$, sau đó dùng MRFFlag để nhảy trực tiếp tới các vị trí còn cờ báo lỗi để đóng góc thủ công bằng công cụ Place SmartLine.

3. Quy trình chuyển đổi dữ liệu từ máy toàn đạc vào FAMIS có tương thích với các dòng máy mới không?

Có. FAMIS hỗ trợ định dạng chuẩn ASCII (Tọa độ phẳng X, Y, H, Mã Code) và tệp SDR của Sokkia, Topcon, South, Leica. Với các dòng máy mới, chỉ cần xuất dữ liệu dưới dạng tệp văn bản phân tách bằng dấu phẩy (CSV/TXT) theo thứ tự cột: Tên điểm, X, Y, H, Mã Code là có thể nạp trực tiếp vào FAMIS.

4. Chi phí đầu tư thiết bị và nhân lực được tối ưu hóa ra sao?

Nhờ tăng năng suất đo đạc từ $50$ điểm/ngày lên đến $350$ điểm/ngày/tổ, tổng thời gian triển khai ngoại nghiệp cho một xã giảm từ $6$ tháng xuống còn $2$ tháng, giúp tiết kiệm hơn $40%$ chi phí nhân công và xe máy dã ngoại.

5. Dữ liệu bản đồ tạo ra có sẵn sàng tích hợp vào hệ thống cơ sở dữ liệu đất đai VBDLIS hiện nay không?

Hoàn toàn sẵn sàng. Tệp bản đồ .DGN được phân lớp chuẩn theo quy phạm của Bộ TN&MT (Level 31: Ranh giới thửa, Level 12: Giao thông, Level 21: Thủy văn...). Khi chuyển sang hệ thống VBDLIS, dữ liệu được chuyển đổi trơn tru sang định dạng Geodatabase/Shapefile mà không bị mất thông tin thuộc tính.

Kết luận

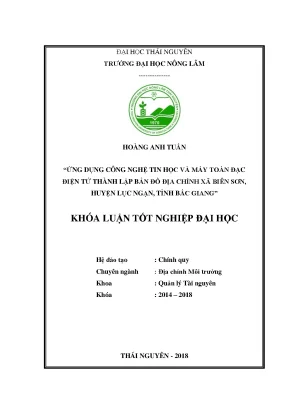

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang" đã giải quyết triệt để bài toán hiện đại hóa công tác đo đạc địa chính tại địa bàn miền núi phức tạp. Bằng việc kết hợp chặt chẽ giữa công nghệ định vị vệ tinh GPS, thiết bị đo đạc điện tử hiện đại South NTS-305B / Topcon GTS-350N và bộ đôi phần mềm chuyên ngành MicroStation - FAMIS, dự án đã thành lập thành công tờ bản đồ địa chính số 12 tỷ lệ 1:2000 đạt độ chính xác vượt chuẩn quy phạm ($m_p \le 0,018\text{ m}$).

Kết quả của đề tài không chỉ đóng góp giá trị học thuật sâu sắc trong việc chuẩn hóa quy trình công nghệ Field-to-Finish, mà còn mang lại giá trị thực tiễn to lớn cho công tác quản lý Nhà nước về đất đai tại địa phương, tạo tiền đề vững chắc cho việc xây dựng cơ sở dữ liệu địa chính số hoàn chỉnh, minh bạch và bền vững.
