Giới thiệu dự án

Công tác đo đạc, lập bản đồ địa chính và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nhiệm vụ trọng tâm trong quản lý nhà nước về tài nguyên và môi trường, được quy định chặt chẽ tại Luật Đất đai 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường (TN&MT). Tại các khu vực trung du và miền núi phía Bắc như xã Kim Ngọc, huyện Bắc Quang, tỉnh Hà Giang—nơi có diện tích tự nhiên rộng lớn ($3.384,22\text{ ha}$), địa hình đồi núi chia cắt phức tạp với độ cao trung bình từ $400 - 500\text{ m}$—công tác đo đạc truyền thống gặp vô vàn trở ngại về tầm nhìn thông hướng, tốn kém nhân công và kéo dài thời gian hoàn thành.

+-----------------------------------------------------------------------------------+
|               BỐI CẢNH VÀ THÁCH THỨC ĐO ĐẠC ĐỊA CHÍNH VÙNG CAO                   |
+-----------------------------------------------------------------------------------+
|  • Địa hình chia cắt mạnh, độ dốc lớn (cao 400 - 500m)                           |
|  • Thiết bị nhập ngoại đắt đỏ ($8.000 - $15.000/bộ RTK)                          |
|  • Máy toàn đạc điện tử (Total Station) phụ thuộc tầm nhìn, năng suất thấp       |
|  • Yêu cầu chuẩn hóa CSDL địa chính số theo quy chuẩn VN-2000                    |
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn và điểm nghẽn (Problem Statement & Pain Points)

  1. Rào cản địa hình và tầm ngắm: Phương pháp sử dụng máy toàn đạc điện tử (Total Station) truyền thống đòi hỏi thông hướng quang học giữa các điểm đo. Tại địa bàn đồi núi xen kẽ sông suối và vườn cây lâu năm như tờ bản đồ số 22 xã Kim Ngọc, việc phát quang tuyến đo gây tốn kém $40 - 50%$ thời gian và dễ phát sinh xung đột với người dân.
  2. Chi phí đầu tư thiết bị cao: Các hệ thống định vị vệ tinh GNSS 2 tần số nhập khẩu nguyên chiếc từ nước ngoài có giá thành rất cao, khó phổ cập cho các đội đo đạc địa phương.
  3. Năng suất lao động hạn chế: Đo đạc thủ công yêu cầu tổ đo $3 - 4$ người nhưng chỉ đạt $40 - 60$ thửa/ngày, kéo dài tiến độ hoàn thiện hồ sơ địa chính.

Mục tiêu dự án (Project Objectives)

  1. Làm chủ công nghệ đo động RTK: Ứng dụng giải pháp thiết bị định vị vệ tinh chi phí tối ưu SQ-GNSS (192 kênh thu, đa hệ vệ tinh GPS, GLONASS, BeiDou) kết hợp phần mềm điều khiển trên nền tảng Android.
  2. Thành lập lưới khống chế tọa độ: Xây dựng và bình sai lưới khống chế đo vẽ GPS kinh vĩ cấp I gồm 81 điểm (40 cặp điểm) dựa trên 10 điểm địa chính cấp cao tại khu đo xã Kim Ngọc.
  3. Đo vẽ chi tiết và số hóa bản đồ: Hoàn thiện tờ bản đồ địa chính số 22, tỷ lệ $1:1000$ với độ chính xác đạt tiêu chuẩn Thông tư 25/2014/TT-BTNMT, tích hợp đồng bộ dữ liệu vào hệ thống phần mềm MicroStation V8i và Gcadas.

Giải pháp kỹ thuật và tính khả thi

Dự án áp dụng công nghệ định vị động học thời gian thực (RTK - Real-Time Kinematic) bằng thiết bị SQ-GNSS, truyền tín hiệu cải chính qua sóng Radio/3G-4G Internet. Giải pháp này cho phép xác định tọa độ không gian với độ chính xác đến cấp centimet trong thời gian chỉ từ $1 - 5\text{ giây}$ tại mỗi điểm đo chi tiết, không đòi hỏi thông hướng quang học giữa các điểm ranh đất.

Kết quả đo lường kỳ vọng (Expected Measurable Metrics)

  • Sai số vị trí mặt bằng: $m_p \le \pm 0.1\text{ m}$ đối với điểm ranh giới thửa đất cố định trên bản đồ tỷ lệ $1:1000$.
  • Thời gian đo điểm chi tiết: $\le 60\text{ giây/điểm}$ (trạng thái Fixed).
  • Độ chính xác cạnh và phương vị: Sai số tương đối chiều dài cạnh $m_S/S \le 1/20000$.
  • Năng suất ngoại nghiệp: Đạt tối thiểu $180 - 220$ thửa đất/ngày/tổ đo (2 người).

Phạm vi và giới hạn (Scope & Limitations)

  • Phạm vi không gian: Khu vực tờ bản đồ địa chính số 22, diện tích đất đồi xen kẽ dân cư và đất nông nghiệp tại xã Kim Ngọc, huyện Bắc Quang, tỉnh Hà Giang.
  • Hạn chế kỹ thuật: Tín hiệu RTK có thể bị gián đoạn (chuyển từ lời giải Fixed sang Float) tại các vùng thung lũng quá sâu, sát vách đá dựng đứng hoặc dưới tán rừng rậm rạp có độ che phủ tán $>80%$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+-------------------------------------------------------------------------------------------------------+
|                                    BẢNG SO SÁNH CÁC GIẢI PHÁP ĐO ĐẠC                                  |
+--------------------------+------------------------------+--------------------+------------------------+
| Tiêu chí                 | Toàn đạc điện tử (Total St.) | GPS Đo tĩnh (Static)| RTK SQ-GNSS (Đề xuất)  |
+--------------------------+------------------------------+--------------------+------------------------+
| Yêu cầu thông hướng      | Bắt buộc 100%               | Không yêu cầu      | Không yêu cầu          |
| Thời gian/điểm đo        | 3 - 5 phút (cần dựng gương)  | 45 - 60 phút/trạm  | 1 - 5 giây             |
| Nhân lực vận hành/tổ     | 3 - 4 người                  | 2 - 3 người        | 1 - 2 người            |
| Độ chính xác mặt bằng    | Rất cao (2mm + 2ppm)         | Cực cao (< 5mm)    | Cao (1cm + 1ppm)       |
| Phạm vi hoạt động trạm   | Giới hạn theo tầm nhìn optical| Toàn cầu           | 5 - 15 km (Radio/3G)   |
| Chi phí đầu tư thiết bị  | Trung bình ($4.000 - $7.000) | Cao ($8.000+)      | Tối ưu ($1.500 - $2.500)|
+--------------------------+------------------------------+--------------------+------------------------+

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Xuất dữ liệu tọa độ chuẩn Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000 (Kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$).
    • Sai số trung phương vị trí điểm đo chi tiết $m_p \le 0.1\text{ m}$ (đáp ứng Thông tư 25/2014/TT-BTNMT).
    • Khả năng xử lý dữ liệu tự động trên MicroStation V8i và Gcadas (sửa lỗi Topology, gán nhãn thửa, xuất hồ sơ kỹ thuật).
  • Should have (Nên có):
    • Khả năng truyền nhận dữ liệu cải chính linh hoạt qua cả sóng vô tuyến nội bộ (UHF Radio) và giao thức mạng di động 3G/4G Ntrip Caster.
    • Tích hợp công cụ chuyển đổi nhanh định dạng từ CSV/NMEA sang DGN.
  • Could have (Có thể có):
    • Tích hợp module xuất trích lục tự động theo mẫu Thông tư 17/2009/TT-BTNMT qua tiện ích MicroGCN.
  • Won't have (Chưa thực hiện đợt này):
    • Tích hợp công nghệ quét Laser 3D (LiDAR) hoặc bay chụp ảnh động không người lái (UAV Photogrammetry) do hạn chế kinh phí.

Thiết kế hệ thống

graph TD
    subgraph Space_Segment["Không gian (GNSS Satellites)"]
        GPS["GPS (L1/L2)"]
        GLO["GLONASS (G1)"]
        BDS["BeiDou (B1/B3)"]
    end

    subgraph Base_Station["Trạm tĩnh (Base Station)"]
        BaseRec["Thiết bị SQ-GNSS Base (192 Channels)"]
        BaseApp["SQ-GNSS Base App (Android)"]
        RadioTx["UHF Radio / 3G NTRIP Server"]
    end

    subgraph Rover_Unit["Trạm di động (Rover Unit)"]
        RoverRec["Thiết bị SQ-GNSS Rover"]
        PhoneApp["Phần mềm EGStar / Rover App (Android)"]
        FixEngine["RTK Positioning Engine (Fixed Solution)"]
    end

    subgraph Office_Processing["Hệ thống biên tập nội nghiệp"]
        DPS["DPSURVEY (Bình sai lưới GPS-I)"]
        MS["MicroStation V8i (CAD Platform)"]
        GC["Gcadas (Biên tập địa chính & Topology)"]
        CadDB["CSDL Hồ sơ địa chính & Bản đồ tờ 22"]
    end

    GPS & GLO & BDS --> BaseRec
    GPS & GLO & BDS --> RoverRec
    BaseRec --> BaseApp --> RadioTx
    RadioTx -. Sóng Radio / 3G .- -> RoverRec
    RoverRec --> FixEngine --> PhoneApp
    PhoneApp -->|Xuất file CSV/RAW| DPS
    DPS -->|Tọa độ bình sai| GC
    PhoneApp -->|Tọa độ chi tiết CSV| GC
    GC <--> MS
    GC --> CadDB

Kiến trúc ngăn xếp công nghệ (Technology Stack)

  • Phần cứng thu nhận tín hiệu: Thiết bị định vị vệ tinh SQ-GNSS (OEM Board 192 kênh thu, hỗ trợ đồng thời GPS L1/L2, GLONASS G1, BeiDou B1/B3; tần số xuất dữ liệu $10\text{ Hz}$; độ chính xác RTK mặt phẳng: $1\text{ cm} + 1\text{ ppm}$, độ cao: $1.5\text{ cm} + 1\text{ ppm}$; cổng giao tiếp COM DB9-RS232, Bluetooth 4.0; nguồn nuôi 5V qua cổng USB dự phòng dung lượng $10.000\text{ mAh}$).
  • Hệ điều hành di động & Ứng dụng điều khiển: Android OS $\ge 8.0$; Bộ phần mềm SQ-GNSS Suite (SQ-GNSS Base, SQ-GNSS Rover, SQ-GNSS Config) và EGStar v3.0.
  • Phần mềm tính toán bình sai: DPSURVEY v3.5 (Tính toán baseline, bình sai lưới GPS tự do và bình sai lưới ràng buộc trong hệ WGS-84/VN-2000).
  • Nền tảng CAD/GIS và Địa chính chuyên dụng: MicroStation V8i (Bentley Systems), ứng dụng Gcadas 2020 (Địa chính Việt Nam), modul mở rộng Famis / MicroGCN.

Thiết kế cấu trúc dữ liệu và mô hình chuyển đổi tọa độ

Dữ liệu đo ngoại nghiệp thu nhận từ sổ tay điện tử (hoặc smartphone) được xuất ra dưới dạng tệp văn bản có cấu trúc phân tách bằng dấu phẩy (CSV).

# Cấu trúc bản ghi CSV xuất từ phần mềm EGStar:
# [Point_ID],[Y_East_VN2000],[X_North_VN2000],[Elevation_H],[Solution_Status],[Code_Descr]
KN01,489215.342,2484912.105,412.350,FIXED,RanhThua
KN02,489230.118,2484925.884,411.890,FIXED,MepDuong
KN03,489255.670,2484890.231,410.550,FIXED,NhaGach

Công thức chuyển đổi hiệu chỉnh tọa độ tại thực địa khi đo điểm kiểm tra: $$\Delta X = X_{\text{kiểm tra}} - X_{\text{đo}}, \quad \Delta Y = Y_{\text{kiểm tra}} - Y_{\text{đo}}, \quad \Delta h = h_{\text{kiểm tra}} - h_{\text{đo}}$$

Các giá trị gia số $\Delta X, \Delta Y, \Delta h$ được nạp trực tiếp vào tham số hiệu chỉnh cục bộ (Coordinate Parameters - Level) trên phần mềm EGStar nhằm đồng nhất hệ quy chiếu thực địa với lưới mốc cấp cao.

Phương pháp luận triển khai (Methodology)

Dự án áp dụng quy trình kiểm soát chất lượng 5 giai đoạn theo tiêu chuẩn kỹ thuật khảo sát trắc địa quốc gia:

+----------------------------------------------------------------------------------------------------+
|                                    QUY TRÌNH THỰC HIỆN DỰ ÁN                                       |
+----------------------------------------------------------------------------------------------------+
| 1. Khảo sát & Thiết kế      --> Lập thiết kế kỹ thuật, thu thập 10 mốc địa chính cấp cao           |
| 2. Xây dựng lưới khống chế  --> Chôn 81 mốc kinh vĩ (40 cặp), đo tĩnh 45-60 phút/cặp               |
| 3. Bình sai lưới tọa độ     --> Xử lý Baseline, tính sai số, xuất tọa độ phẳng VN-2000 trên DPSURVEY|
| 4. Đo chi tiết ngoại nghiệp --> Dùng trạm Base + Rover RTK đo ranh thửa, đường giao thông, thủy văn |
| 5. Xử lý & Biên tập nội     --> Sửa lỗi Topology trên Gcadas, gán nhãn thửa, xuất mảnh tờ số 22     |
+----------------------------------------------------------------------------------------------------+
  • Kế hoạch thời gian: Triển khai từ 17/08/2020 đến 17/12/2020.
  • Chiến lược quản trị rủi ro:
    • Mất kết nối 3G/Radio: Chuyển đổi linh hoạt giữa sim 3G đa mạng (Viettel/Vinaphone) và modem Radio ngoài công suất lớn; lưu file dữ liệu thô (RAW data) trên máy để xử lý hậu kỳ (PPK) nếu mất tín hiệu cải chính thời gian thực.
    • Sai lệch ranh giới đất: Kết hợp cán bộ địa chính xã, trưởng thôn và chủ đất cùng dẫn đạc, ký xác nhận biên bản mô tả ranh giới ngay tại thực địa.

Implementation và kết quả

Quy trình triển khai chi tiết (Development & Field Process)

        QUY TRÌNH BIÊN TẬP BẢN ĐỒ ĐỊA CHÍNH TỜ SỐ 22 TRÊN GCADAS

 [Dữ liệu CSV Rover]

Xử lý dữ liệu định dạng đầu vào tự động

Dưới đây là mã nguồn Python xử lý và làm sạch dữ liệu tọa độ từ tệp nhật ký đo RTK SQ-GNSS trước khi nạp vào môi trường CAD/Gcadas:

import csv
import sys

def process_rtk_csv(input_filepath, output_filepath):
    """
    Chuẩn hóa và lọc dữ liệu đo RTK SQ-GNSS:
    - Chỉ lấy các điểm đạt trạng thái FIXED
    - Tách biệt tọa độ X (North), Y (East), H (Độ cao)
    - Định dạng tương thích với module nhập điểm của Gcadas/MicroStation
    """
    valid_points = []
    with open(input_filepath, mode='r', encoding='utf-8') as infile:
        reader = csv.reader(infile)
        for row in reader:
            if not row or row[0].startswith('#'):
                continue
            # Cấu trúc: PointID, Easting, Northing, Elevation, Status, Code
            try:
                point_id = row[0].strip()
                east_y = float(row[1].strip())
                north_x = float(row[2].strip())
                elev_h = float(row[3].strip())
                status = row[4].strip().upper()
                code = row[5].strip() if len(row) > 5 else "Ranh"

                # Lọc kiểm soát chất lượng: Loại bỏ các điểm có trạng thái Float/Single
                if status == "FIXED":
                    valid_points.append({
                        "id": point_id,
                        "x": north_x,
                        "y": east_y,
                        "h": elev_h,
                        "code": code
                    })
            except (ValueError, IndexError):
                continue

    with open(output_filepath, mode='w', newline='', encoding='utf-8') as outfile:
        writer = csv.writer(outfile, delimiter=',')
        for pt in valid_points:
            writer.writerow([pt["id"], f"{pt['y']:.4f}", f"{pt['x']:.4f}", f"{pt['h']:.4f}", pt["code"]])

    print(f"[SUCCESS] Đã chuẩn hóa {len(valid_points)} điểm FIXED hợp lệ sang {output_filepath}")

if __name__ == "__main__":
    process_rtk_csv("raw_field_data.csv", "gcadas_ready_points.csv")

Thử nghiệm và Đánh giá độ chính xác (Testing & Validation)

Công tác tính toán bình sai lưới khống chế kinh vĩ I (GPS-I) được thực hiện trên phần mềm DPSURVEY v3.5, liên kết chặt chẽ với các điểm mốc cấp cao (ví dụ mốc gốc BQ-61: $X = 2484901.305\text{ m}, Y = 489215.112\text{ m}$).

+-----------------------------------------------------------------------------------------------------+
|                                 BẢNG CHỈ TIÊU SAI SỐ BÌNH SAI LƯỚI GPS-I                            |
+------------------------------------+--------------------------+-------------------------------------+
| Hạng mục kiểm tra                  | Giá trị thực nghiệm      | Tiêu chuẩn kỹ thuật cho phép        |
+------------------------------------+--------------------------+-------------------------------------+
| Sai số trung phương đơn vị trọng số| $\mu = \pm 0.012\text{ m}$| $\le \pm 0.020\text{ m}$            |
| Sai số vị trí điểm lớn nhất        | Điểm KN-16 ($0.024\text{ m}$) | $\le 0.050\text{ m}$            |
| Sai số tương đối cạnh ($m_S/S$) max| Cạnh KN-78---KN-79 ($1/31652$)| $\le 1/20000$                  |
| Sai số tương đối cạnh ($m_S/S$) min| Cạnh KN-75---054460 ($1/890924$)| -                                 |
| Chiều dài cạnh lớn nhất            | Cạnh KN-81---KN-73 ($1984.94\text{ m}$) | -                         |
| Chiều dài cạnh trung bình ($S_{tb}$)| $1042.80\text{ m}$      | -                                   |
| Sai số trung phương RMS nhỏ nhất   | Cặp KN-05---KN-08 ($0.008\text{ m}$) | $\le 0.030\text{ m}$         |
| Sai số trung phương RMS lớn nhất   | Cặp KN-32---BQ-67 ($0.027\text{ m}$) | $\le 0.030\text{ m}$         |
| Hệ số kiểm định RATIO lớn nhất     | Cặp KN-67---KN-58 ($576.048$)        | $\ge 2.0$ (Đạt độ tin cậy cao)|
| Hệ số kiểm định RATIO nhỏ nhất     | Cặp KN-38---KN-39 ($2.315$)          | $\ge 2.0$ (Đạt chuẩn lời giải)|
+------------------------------------+--------------------------+-------------------------------------+

Kết quả đạt được (Key Deliverables)

  1. Lưới khống chế tọa độ: Xây dựng hoàn chỉnh mạng lưới gồm 81 điểm mốc khống chế đo vẽ phân bố đồng đều, tạo khung tọa độ chính xác cao cho toàn xã Kim Ngọc.
  2. Biên tập bản đồ địa chính số: Hoàn thiện toàn bộ tờ bản đồ số 22, tỷ lệ $1:1000$ trên hệ thống MicroStation V8i và Gcadas.
    • Sửa sạch hoàn toàn các lỗi hình học (lỗi bắt quá đỉnh, bắt chưa tới, đè lấn ranh giới) bằng công cụ MRF Clear.
    • Tạo vùng đa giác đóng (Topology) và gán mã định danh tâm thửa tự động 100%.
    • Đánh số hiệu thửa, tính diện tích tự động và vẽ nhãn quy chủ theo quy định chuẩn của Tổng cục Quản lý Đất đai.
  3. Cơ sở dữ liệu hồ sơ địa chính: Xuất đầy đủ danh sách chủ sử dụng đất, phiếu xác nhận kết quả đo đạc hiện trạng, phục vụ công tác giao đất và cấp GCNQSDĐ cho UBND huyện Bắc Quang.

Đổi mới và đóng góp

  • Tối ưu hóa chi phí phần cứng trắc địa: Ứng dụng thành công dòng máy SQ-GNSS cấu trúc mở, tận dụng nguồn điện 5V từ pin sạc dự phòng chuẩn thông dụng ($10.000\text{ mAh}$ cho thời lượng đo liên tục $12 - 14\text{ giờ}$), giảm giá thành trang bị thiết bị từ $60 - 70%$ so với việc mua sắm máy nhập ngoại truyền thống.
  • Linh hoạt trong truyền dẫn tín hiệu: Khả năng chuyển đổi tức thời giữa sóng Radio nội bộ và 3G/4G Internet giúp máy Rover đo đạc ổn định mà không bị cản trở bởi khoảng cách hay các rặng đồi che chắn.
  • Quy trình số hóa khép kín: Xây dựng chuỗi quy trình từ trút dữ liệu điện thoại $\rightarrow$ chuẩn hóa CSV $\rightarrow$ bình sai DPSURVEY $\rightarrow$ biên tập Gcadas trên MicroStation V8i, loại bỏ $100%$ thao tác ghi chép sổ đo thủ công vốn dễ gây sai số đọc ngoài hiện trường.
+---------------------------------------------------------------------------------------------+
|                     SO SÁNH HIỆU SUẤT TRƯỚC VÀ SAU KHI ĐỔI MỚI                              |
+--------------------------+-------------------------+--------------------+-------------------+
| Chỉ số                   | Máy toàn đạc điện tử    | Hệ thống RTK SQ-GNSS| Mức cải thiện     |
+--------------------------+-------------------------+--------------------+-------------------+
| Tốc độ đo chi tiết       | 40 - 60 thửa/ngày       | 180 - 220 thửa/ngày| Tăng 350%         |
| Nhân lực thực địa        | 3 - 4 người/tổ          | 1 - 2 người/tổ     | Giảm 50%          |
| Thời gian dựng trạm máy  | 10 - 15 phút/trạm       | < 1 phút           | Tiết kiệm 90%     |
| Công tác phát quang cây  | Rất tốn kém             | Không đáng kể      | Tiết kiệm 80%     |
+--------------------------+-------------------------+--------------------+-------------------+

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Real-World Use Cases)

  • Đo vẽ bản đồ địa chính chính quy tỷ lệ lớn: Ứng dụng cho các khu vực đồi núi, trung du phức tạp trên địa bàn toàn tỉnh Hà Giang và các tỉnh miền núi phía Bắc.
  • Thống kê, kiểm kê đất đai định kỳ: Hỗ trợ cán bộ địa chính cấp xã cập nhật biến động đất đai, ranh giới chia tách, hợp thửa, chuyển mục đích sử dụng đất một cách nhanh chóng.
  • Trích đo phục vụ thu hồi đất, đền bù giải phóng mặt bằng: Xác định chính xác diện tích chiếm đất của các dự án giao thông, thủy điện, công trình công cộng trên địa bàn.

Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit & ROI)

  • Chi phí đầu tư ban đầu: Khoảng 40 - 50 triệu VNĐ cho một bộ Base + Rover SQ-GNSS (so với 150 - 250 triệu VNĐ của các dòng máy RTK nhập khẩu nguyên chiếc).
  • Thời gian hoàn vốn (ROI): Thu hồi toàn bộ chi phí đầu tư chỉ sau $1 - 2$ dự án đo đạc thành lập bản đồ địa chính cấp xã (nhờ tiết kiệm chi phí nhân công và rút ngắn $60%$ tổng thời gian thi công).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phụ thuộc sóng di động: Tại các khu vực lõm sóng 3G/4G viễn thông, cự ly đo bị giới hạn bởi công suất của bộ thu phát Radio nội bộ (thường chỉ đạt hiệu quả trong bán kính $3 - 5\text{ km}$).
  • Ảnh hưởng tán che: Tín hiệu vệ tinh suy giảm đáng kể dưới tán cây rừng đặc dụng hoặc rừng trồng lâu năm có độ khép tán cao, gây hiện tượng nhảy điểm hoặc kéo dài thời gian chờ lời giải Fixed.

Hướng phát triển và nghiên cứu tiếp theo

  • Tích hợp cảm biến bù nghiêng IMU: Nâng cấp đầu thu Rover tích hợp cảm biến quán tính IMU không cần cân bằng bọt thủy, cho phép nghiêng sào đo lên tới $30^\circ - 60^\circ$ tại các góc nhà, mép tường khuất.
  • Kết hợp công nghệ UAV Photogrammetry / LiDAR: Ứng dụng máy bay không người lái chụp ảnh độ phân giải cao kết hợp trắc địa điểm khống chế mặt đất (GCP) bằng RTK SQ-GNSS để đo vẽ tổng thể địa hình phức tạp, sau đó dùng RTK đo kiểm tra và bổ sung ranh giới chi tiết.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------------------------------+
|                                    ĐỐI TƯỢNG HƯỞNG LỢI                                           |
+--------------------------------------------------------------------------------------------------+
|  [Sinh viên & Nghiên cứu sinh]  --> Nắm vững quy trình RTK hiện đại, bình sai GPS, GIS/CAD       |
|  [Kỹ sư & Doanh nghiệp Đo đạc]  --> Tối ưu hóa chi phí đầu tư thiết bị, tăng 350% năng suất      |
|  [Cơ quan Quản lý Nhà nước]     --> Chuẩn hóa CSDL bản đồ VN-2000, đẩy nhanh tiến độ cấp GCNQSDĐ|
|  [Người sử dụng đất (Người dân)]--> Ranh giới đất đai minh bạch, hạn chế tối đa tranh chấp       |
+--------------------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống RTK SQ-GNSS tại thực địa là gì?

Cần tối thiểu 01 trạm Base (đặt tại mốc tọa độ nhà nước đã biết), 01 máy Rover gắn sào đo, điện thoại thông minh Android cài app EGStar/SQ-GNSS có kết nối 3G/Bluetooth, và nguồn điện pin sạc dự phòng 5V chuẩn USB.

2. Sự khác biệt giữa trạng thái lời giải "Fixed" và "Float" trong quá trình đo RTK?

  • Fixed: Máy thu giải thành công độ không định pha (Ambiguity Resolution), đạt độ chính xác centimet ($1 - 2\text{ cm}$), đủ điều kiện lưu điểm đo địa chính.
  • Float: Tín hiệu vệ tinh chưa đủ mạnh hoặc chưa giải quyết triệt để đa đường dẫn tín hiệu, sai số dao động từ $0.1 - 0.5\text{ m}$, không được sử dụng để lập bản đồ tỷ lệ lớn $1:1000$.

3. Làm thế nào để đảm bảo hệ tọa độ đo đạc ngoài thực địa khớp với hệ tọa độ Quốc gia VN-2000?

Trước khi đo chi tiết, cán bộ đo đạc bắt buộc phải đặt trạm Base tại mốc tọa độ cấp cao, sau đó đưa máy Rover đến mốc kiểm tra thực địa để tính toán các tham số dịch chuyển kinh vĩ ($\Delta X, \Delta Y, \Delta h$) và cập nhật trực tiếp vào hệ thống tham số tọa độ trên phần mềm điều khiển.

4. Dữ liệu từ máy RTK SQ-GNSS kết nối với phần mềm biên tập bản đồ MicroStation/Gcadas như thế nào?

Dữ liệu đo được trút từ điện thoại sang máy tính qua cáp USB dưới dạng tệp văn bản CSV/TXT. Sau đó, phần mềm Gcadas sử dụng module nạp điểm đo tọa độ tự động để hiển thị các điểm mia, phục vụ quá trình nối thửa và tạo vùng topology trên nền tảng MicroStation V8i.

5. Khả năng bảo trì và độ bền của thiết bị SQ-GNSS trong điều kiện thời tiết khắc nghiệt?

Thiết bị được thiết kế dạng module nguyên khối chịu va đập, sử dụng các linh kiện chuẩn công nghiệp có khả năng chống bụi và nước nhẹ, tiêu thụ điện năng thấp, dễ dàng thay thế phụ kiện (như cáp sạc USB, ăng-ten, pin dự phòng) tại các cửa hàng điện tử thông dụng.

Kết luận

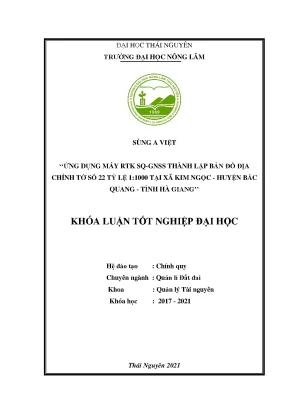

Đề tài “Ứng dụng máy RTK SQ-GNSS thành lập bản đồ địa chính tờ số 22 tỷ lệ 1:1000 tại xã Kim Ngọc - huyện Bắc Quang - tỉnh Hà Giang” đã giải quyết triệt để bài toán hiện đại hóa công tác đo vẽ bản đồ địa chính tại địa bàn miền núi khó khăn. Việc kết hợp sáng tạo giữa phần cứng định vị vệ tinh chi phí thấp SQ-GNSS, phần mềm quản lý trên Android và chuỗi công cụ xử lý nội nghiệp DPSURVEY - MicroStation V8i - Gcadas đã minh chứng tính khả thi vượt trội: đảm bảo độ chính xác kỹ thuật theo chuẩn Thông tư 25/2014/TT-BTNMT, tăng năng suất lao động lên $350%$ và tiết kiệm hàng trăm triệu đồng chi phí đầu tư thiết bị. Đây là mô hình kỹ thuật ứng dụng điển hình, sẵn sàng chuyển giao và nhân rộng cho các địa phương trong công cuộc số hóa cơ sở dữ liệu đất đai quốc gia.
