Giới thiệu dự án

Công tác đo đạc, thành lập bản đồ địa chính và xây dựng cơ sở dữ liệu (CSDL) quản lý đất đai là nền tảng cốt lõi trong quản lý nhà nước về tài nguyên. Theo thống kê từ Bộ Tài nguyên và Môi trường (BTNMT), tính đến giai đoạn công bố đề tài, cả nước đã hoàn thành đo đạc bản đồ địa chính chính quy cho khoảng 26.000.000 ha (đạt 80,2% diện tích tự nhiên) và cấp được trên 41.000.000 Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) với diện tích 22.000.000 ha (đạt 94,9% diện tích cần cấp). Tại tỉnh Thái Nguyên, 9/9 đơn vị cấp huyện đã cơ bản hoàn thành đo đạc địa chính với diện tích trên 115.000 ha trên tổng số 123.000 ha, tỷ lệ cấp GCNQSDĐ đạt 95,48% (tương ứng 438.970 giấy chứng nhận).

Tuy nhiên, trước áp lực đô thị hóa, chuyển dịch cơ cấu kinh tế và biến động liên tục về mục đích sử dụng đất tại thành phố Sông Công, hệ thống tài liệu địa chính cũ bộc lộ nhiều điểm nghẽn:

  • Sai lệch hình học và ranh giới: Dữ liệu bản đồ cũ đo vẽ thủ công không đồng bộ về hệ quy chiếu, gây chồng lấn ranh giới giữa đất ở nông thôn (ONT), đất nông nghiệp (NNP), và đất lâm nghiệp (LNP).
  • Khó khăn trong quản lý cơ sở dữ liệu phân tán: Xã Bá Xuyên có diện tích tự nhiên 867,27 ha với 1.573 hộ dân, phân bố tại 12 xóm. Trong đó, đất nông nghiệp chiếm 69,56% (603,27 ha) và đất phi nông nghiệp chiếm 26,92% (233,47 ha). Việc thiếu bản đồ số hóa tỷ lệ lớn cản trở quy hoạch hạ tầng và giải quyết tranh chấp đất đai.

Đề tài tập trung vào 3 mục tiêu cụ thể:

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng lưới đường chuyền kinh vĩ cấp 1 và cấp 2 trên nền 7 điểm tọa độ địa chính cơ sở đo bằng công nghệ GPS.
  2. Đo vẽ chi tiết ngoại nghiệp: Đo đạc toàn diện ranh giới thửa đất, địa vật, công trình xây dựng bằng máy toàn đạc điện tử South NTS-312B cho tờ bản đồ số 24.
  3. Biên tập và hoàn thiện hồ sơ địa chính số: Ứng dụng phần mềm MicroStation SE và FAMIS để xử lý topology, tạo nhãn, đánh số thửa tự động và lập sổ mục kê đất đai tỷ lệ 1:1000 theo chuẩn Thông tư 25/2014/TT-BTNMT.

Phương pháp tiếp cận dựa trên sự kết hợp giữa kỹ thuật trắc địa mặt đất độ chính xác cao và quy trình tự động hóa xử lý dữ liệu đồ họa - thuộc tính trên nền tảng CAD/GIS. Phạm vi nghiên cứu giới hạn tại tờ bản đồ địa chính số 24, tỷ lệ 1:1000, diện tích 25 ha ($0,5 \times 0,5\text{ km}$ ngoài thực địa) tại xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các giải pháp thành lập bản đồ địa chính được phân tích và so sánh kỹ lưỡng:

Tiêu chí Phương pháp quang cơ truyền thống (Kinh vĩ + Thước thép) Phương pháp đo ảnh hàng không (Photogrammetry / UAV) Giải pháp máy toàn đạc điện tử + Phần mềm CAD/GIS (Đề tài lựa chọn)
Độ chính xác mặt bằng Thấp đến trung bình ($\pm 5\text{ cm} - 10\text{ cm}$), phụ thuộc sai số tích lũy đo dài. Trung bình ($\pm 10\text{ cm} - 20\text{ cm}$), bị che khuất bởi tán cây, góc khuất nhà cao tầng. Rất cao ($\le \pm 2\text{ mm} + 2\text{ ppm}\cdot D$), đạt độ chính xác đến từng mi-li-mét điểm ranh giới.
Tốc độ thu thập số liệu Chậm (50 - 80 điểm/ngày/tổ), tốn nhiều nhân công ghi sổ thủ công. Nhanh trên diện rộng, nhưng khâu khống chế ảnh và đo bù ngoại nghiệp phức tạp. Nhanh và linh hoạt (300 - 500 điểm/ngày/tổ), số liệu lưu trực tiếp vào bộ nhớ điện tử.
Khả năng tự động hóa Gần như không có, nhập liệu thủ công dễ gây sai lệch nhầm lẫn. Tự động hóa nắn ảnh, nhưng đòi hỏi thiết bị xử lý và phần mềm chuyên dụng đắt đỏ. Tự động hóa hoàn toàn từ trút số liệu, bình sai, tạo vùng topology đến in ấn bản đồ.
Chi phí đầu tư Thấp nhưng chi phí nhân công cao, hiệu quả kinh tế lâu dài kém. Rất cao (chi phí bay chụp, phần mềm xử lý ảnh số, đo nối tọa độ). Tối ưu, phù hợp năng lực trang thiết bị của các đơn vị đo đạc địa chính địa phương.

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển đổi toàn bộ dữ liệu về Hệ tọa độ Quốc gia VN-2000 (Kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$); sai số khép góc $f_\beta \le 5\sqrt{n}''$; sai số khép vị trí điểm $f_s/[S] \le 1/25.000$; hoàn thiện cấu trúc topology không có lỗi treo node/hở vùng.
  • Should have (Nên có): Tự động liên kết nhãn thuộc tính từ tệp .txt/.dbf vào tâm thửa đất; tự động tạo lưới kinh vĩ và khung bản đồ tiêu chuẩn theo kích thước $50 \times 50\text{ cm}$.
  • Could have (Có thể có): Xuất định dạng tương thích các chuẩn GIS phổ biến (SHP, MIF, DXF).
  • Won't have (Chưa thực hiện): Tích hợp quét 3D laser scan và công nghệ quản lý thời gian thực trên nền tảng đám mây.

Thiết kế hệ thống

Quy trình kỹ thuật xử lý dữ liệu từ hiện trường đến sản phẩm bản đồ số được thiết kế mạch lạc qua các tầng chức năng:

                                                                       [ Đánh số thửa & Vẽ nhãn tự động ]
                                                                       [ Xuất Hồ sơ kỹ thuật, Tờ BĐĐC số 24 ]
  • Công nghệ và Phiên bản:
    • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử South NTS-312B (độ phóng đại ống kính 30X, độ chính xác đo góc 2", khoảng cách đo gương đơn 2.000 m).
    • Nền tảng CAD: MicroStation SE v05.05.01 (Bentley Systems).
    • Phần mềm chuyên ngành: FAMIS 2006 (Field Work and Cadastral Mapping Integrated Software - BTNMT).
    • Phần mềm bình sai: Pronet v2.0 (xử lý bình sai lưới mặt bằng theo phương pháp số bình phương tối thiểu).
  • Cấu trúc Lớp Dữ liệu Bản đồ (Level Schema theo quy phạm BTNMT):
    • Level 1: Điểm khống chế tọa độ, mốc địa chính quốc gia và địa phương.
    • Level 10: Ranh giới thửa đất chính quy, bờ thửa khép kín.
    • Level 11: Ranh giới công trình xây dựng (nhà gạch, bê tông kiên cố, nhà tạm).
    • Level 20: Hệ thống giao thông (đường bê tông, tim đường, mép đường nhựa, đường đất).
    • Level 30: Hệ thống thủy văn (sông ngòi, kênh mương thủy lợi, bờ ao hồ).
    • Level 40: Địa vật định hướng, cột mốc quy hoạch, hành lang an toàn điện.
    • Level 50: Nhãn thửa đất (Số thứ tự thửa, diện tích, ký hiệu loại đất theo Luật Đất đai).

Methodology

Phương pháp luận của dự án tuân thủ quy trình kiểm soát chất lượng nghiêm ngặt của trắc địa công trình:

  1. Khảo sát và Lập lưới: Lấy 7 mốc tọa độ GPS cấp cao trên địa bàn xã làm điểm khởi tính, phát triển chuỗi đường chuyền tam giác, tứ giác bao trùm khu vực đo.
  2. Kỹ thuật đo góc, đo cạnh: Đo góc bằng phương pháp toàn vòng hoặc đo hướng đơn; đo cạnh 2 lần độc lập (đo đi và đo về), chênh lệch chiều dài $\le 2a$ ($a$ là hằng số máy).
  3. Tiêu chuẩn kiểm thử chất lượng (QA/QC):
    • Hạn sai số chênh giá trị góc giữa các lần đo: $\le 8''$.
    • Dao động $2C$ trong một lần đo: $\le 12''$.
    • Sai số khép về hướng mở đầu: $\le 8''$.
    • Sai số trung phương vị trí điểm góc thửa sau bình sai không vượt quá $0,1\text{ mm}$ trên tỷ lệ bản đồ ($0,1\text{ m}$ ngoài thực địa đối với tỷ lệ 1:1000).

Implementation và kết quả

Development process

Quá trình tính toán tọa độ điểm đo chi tiết ngoại nghiệp áp dụng thuật toán tọa độ cực:

$$\begin{cases} X_P = X_A + S_{A-P} \cdot \cos \alpha_{A-P} \ Y_P = Y_A + S_{A-P} \cdot \sin \alpha_{A-P} \ H_P = H_A + S_{A-P} \cdot \cot z + i_m - l_g \end{cases}$$

Trong đó: $A(X_A, Y_A, H_A)$ là trạm máy; $P(X_P, Y_P, H_P)$ là điểm chi tiết; $S_{A-P}$ là khoảng cách ngang; $\alpha_{A-P}$ là góc phương vị; $z$ là góc thiên đỉnh; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

Cấu trúc luồng dữ liệu trút từ máy toàn đạc South NTS-312B được chuẩn hóa sang định dạng .txt để nhập trực tiếp vào FAMIS:

// Format: STT, Mã điểm (Code), Tọa độ Y (East), Tọa độ X (North), Độ cao H, Ghi chú
1,DC01,586412.315,2385104.820,35.420,Moc_GPS
2,KV01,586520.114,2385210.650,34.110,Tram_May
3,101,586532.440,2385225.180,33.950,Ranh_Thua_ONT
4,102,586550.210,2385240.050,33.880,Ranh_Thua_ONT
5,103,586548.890,2385215.300,34.020,Nha_Gach
6,104,586510.600,2385190.450,34.500,Mep_Duong_BT

Quy trình tự động hóa biên tập trên môi trường phần mềm:

  • Topology Processing: Ứng dụng lệnh MRFClean trên MicroStation để xử lý tự động các lỗi bắt điểm hình học: lọc bỏ đoạn thừa (Dangling nodes), nối các đoạn hở (Undershoots) với khoảng dung sai (tolerance) thiết lập $\epsilon = 0,01\text{ m}$. Sử dụng MRFFlag để khoanh vùng và kiểm tra thủ công các điểm đa giác phức tạp.
  • Tạo vùng và Tâm thửa: FAMIS tự động nhận dạng đường bao thửa đất, phân tích mô hình vector topology và sinh tâm thửa (TaoTamThua) kèm tính toán diện tích hình học chính xác đến $0,1\text{ m}^2$.
  • Gán thuộc tính và Đánh số thửa: Sử dụng module đánh số thửa tự động theo nguyên tắc ziczac từ Bắc xuống Nam, từ Tây sang Đông; tự động vẽ nhãn thửa thể hiện đầy đủ 3 thông tin cơ bản:

$$\text{Nhãn thửa} = \left[ \frac{\text{Số thứ tự thửa}}{\text{Diện tích } (\text{m}^2)} \right] \quad \text{Kèm ký hiệu mục đích sử dụng đất (ví dụ: ONT, CLN, LUA)}$$

+-------------------+
|        128        |  <-- Số hiệu thửa đất
|      540.6        |  <-- Diện tích thửa đất (m2)
+-------------------+
        ONT            <-- Loại đất (Đất ở tại nông thôn)

Testing và validation

Kết quả đánh giá độ chính xác của mạng lưới đường chuyền và đo vẽ chi tiết trên tờ số 24:

  • Sai số đo góc: Bình sai lưới 12 cạnh đường chuyền đạt sai số trung phương đo góc $m_\beta = \pm 3,8''$ (đạt yêu cầu kỹ thuật quy định $\le \pm 5''$).
  • Sai số khép góc: $f_\beta = 11,2'' < f_{\beta,\text{cp}} = 5\sqrt{12}'' = 17,3''$ (đạt tiêu chuẩn).
  • Sai số khép tương đối mặt bằng: $f_s/[S] = 1/28.500$ (vượt yêu cầu kỹ thuật tối thiểu $1/25.000$).
  • Kiểm định thực địa 100%: Đối soát trực tiếp ranh giới với hồ sơ kê khai đăng ký của 100% chủ sử dụng đất trên địa bàn tờ bản đồ số 24, biên bản phân định ranh giới không có tranh chấp hay khiếu nại phát sinh.

Kết quả đạt được

Đề tài hoàn thành toàn bộ khối lượng nghiên cứu và sản phẩm kỹ thuật đề ra:

  • Xây dựng hoàn chỉnh tờ bản đồ địa chính số 24, tỷ lệ 1:1000 xã Bá Xuyên với khung bản đồ chuẩn $50 \times 50\text{ cm}$, bao phủ trọn vẹn 25 ha thực địa.
  • Hoàn thiện bảng dữ liệu thống kê diện tích phân bổ chi tiết cho tờ bản đồ số 24:
Phân bổ quỹ đất tờ bản đồ số 24 (Tổng diện tích: 25.00 ha)
  • Trích xuất tự động 100% hồ sơ kỹ thuật thửa đất và bảng tổng hợp mục kê đất đai chuẩn hóa, phục vụ trực tiếp cho công tác cấp đổi, cấp mới GCNQSDĐ tại UBND xã Bá Xuyên.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên thông Dữ liệu Số (Digital Data Pipeline): Thiết lập đường truyền số liệu khép kín: Máy toàn đạc điện tử $\rightarrow$ Pronet $\rightarrow$ MicroStation SE $\rightarrow$ FAMIS $\rightarrow$ Hồ sơ địa chính, loại bỏ hoàn toàn các khâu nhập tay trung gian, giảm thiểu 99% nguy cơ sai số chủ quan từ con người.
  2. Nâng cao hiệu suất lao động: So với phương pháp lập bản đồ bán tự động trước đây, việc ứng dụng quy trình tự động hóa biên tập trên FAMIS giúp rút ngắn thời gian xử lý nội nghiệp từ 15 ngày xuống còn 4 ngày làm việc trên một tờ bản đồ 1:1000 (tăng 73,3% năng suất lao động).
  3. Chính xác hóa phân loại đất theo pháp lý: Đề tài cập nhật toàn diện cấu trúc dữ liệu theo đúng phân loại của Luật Đất đai và Thông tư 25/2014/TT-BTNMT, tạo tiền đề chuyển đổi thẳng lên hệ sinh thái Cơ sở dữ liệu Địa chính Quốc gia (VILIS / VBDLIS).

Ứng dụng thực tế và triển khai

  • Trường hợp áp dụng thực tế: Bộ hồ sơ và tờ bản đồ số 24 đã được chuyển giao cho Phòng Tài nguyên và Môi trường thành phố Sông Công và UBND xã Bá Xuyên, trực tiếp hỗ trợ:
    • Cấp mới và cấp đổi GCNQSDĐ cho các hộ dân có biến động tách thửa, chuyển nhượng.
    • Phục vụ giải phóng mặt bằng, xác định nguồn gốc đất cho các dự án giao thông nông thôn và hạ tầng cụm công nghiệp trên địa bàn xã.
  • Yêu cầu triển khai hệ thống:
    • Phần cứng: Máy tính trạm (CPU tối thiểu Intel Pentium/Core 2 Duo trở lên, RAM $\ge 2\text{ GB}$, HDD $\ge 80\text{ GB}$), máy toàn đạc điện tử có cổng kết nối RS-232C hoặc cáp USB to Serial.
    • Môi trường phần mềm: Hệ điều hành Windows (hỗ trợ tối ưu trên Windows XP/7/10 32-bit cho MicroStation SE và FAMIS), bộ font tiếng Việt TCVN3 (VnTime, VnArial).
  • Quy trình triển khai 4 bước chuẩn:
    1. Bước 1: Đo nối tọa độ từ mốc GPS nhà nước và đo chi tiết ngoại nghiệp.
    2. Bước 2: Trút dữ liệu RAW sang tệp tọa độ .dat/.txt và bình sai lưới khống chế bằng Pronet.
    3. Bước 3: Nhập điểm vào MicroStation, nối nét đường biên theo sơ đồ đo dã ngoại, chạy MRFClean sửa lỗi.
    4. Bước 4: Khởi động FAMIS, tạo vùng topology, gắn thuộc tính, đánh số thửa và xuất tệp thiết kế .dgn cuối cùng.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Máy toàn đạc điện tử yêu cầu thông hướng quang học trực tiếp giữa trạm máy và gương phản xạ, dẫn đến gặp nhiều khó khăn tại các khu vực dân cư có mật độ xây dựng cao hoặc vườn cây rậm rạp tại xã Bá Xuyên.
    • Phần mềm FAMIS chạy trên nền MicroStation SE 32-bit cũ, giao diện đồ họa còn hạn chế trong việc tương tác trực tiếp với các định dạng GIS không gian hiện đại (như GeoJSON, SpatiaLite, PostGIS).
  • Hướng phát triển:
    • Tích hợp công nghệ định vị vệ tinh động thời gian thực (GNSS RTK) kết hợp trạm Cors quốc gia để đo vẽ chi tiết các khu vực thông thoáng, nâng cao tốc độ định vị ngoại nghiệp lên gấp 3-5 lần.
    • Ứng dụng máy bay không người lái (UAV) quét ảnh số độ phân giải cao kết hợp LiDAR để quét địa hình phức tạp, sau đó dùng MicroStation/AutoCAD Map 3D để số hóa tự động.
    • Nâng cấp CSDL bản đồ lên nền tảng WebGIS nguồn mở (GeoServer, OpenLayers, PostgreSQL/PostGIS) để phục vụ người dân tra cứu thông tin quy hoạch trực tuyến.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Quản lý Đất đai / Trắc địa: Có tài liệu tham khảo bài bản, chi tiết về quy trình công nghệ kết hợp giữa đo đạc trắc địa ngoại nghiệp và biên tập bản đồ nội nghiệp theo tiêu chuẩn Bộ Tài nguyên và Môi trường.
  • Kỹ sư Trắc địa và Cán bộ Địa chính cấp cơ sở: Nắm vững phương pháp xử lý lỗi topology nhanh chóng trên MicroStation và FAMIS, hạn chế tối đa việc phải đi đo kiểm tra lại ngoài thực địa.
  • Cơ quan Quản lý Nhà nước (UBND Xã / Thành phố): Sở hữu bộ tư liệu bản đồ số hóa tỷ lệ lớn 1:1000 có độ chính xác cao, giải quyết triệt để tình trạng lấn chiếm, tranh chấp ranh giới, phục vụ đắc lực cho công tác quy hoạch và thu thuế sử dụng đất.
  • Chủ sử dụng đất (Người dân xã Bá Xuyên): Được xác định ranh giới thửa đất rõ ràng, minh bạch; rút ngắn thời gian làm thủ tục cấp Giấy chứng nhận quyền sử dụng đất và các quyền giao dịch dân sự hợp pháp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để vận hành quy trình này là gì?

Hệ thống yêu cầu máy tính chạy Windows XP, Windows 7 hoặc Windows 10 (32-bit được khuyến nghị để tương thích thư viện động .ma của FAMIS), cài đặt MicroStation SE, FAMIS 2006, phần mềm trút số liệu chuyên dụng của máy toàn đạc (South Survey Terminal hoặc Topcon Link), cùng bộ font tiêu chuẩn TCVN3.

2. Giới hạn tỷ lệ bản đồ có thể đo vẽ bằng máy toàn đạc điện tử là bao nhiêu?

Phương pháp đo vẽ bằng máy toàn đạc điện tử đáp ứng hoàn hảo tất cả các tỷ lệ bản đồ địa chính từ lớn đến trung bình: 1:200, 1:500 (khu vực đô thị, điểm dân cư tập trung), 1:1000, 1:2000 (khu vực nông thôn, đồi núi) và 1:5000 (khu vực đất lâm nghiệp rộng lớn), miễn là thiết kế mật độ điểm khống chế đo vẽ phù hợp quy chuẩn kỹ thuật.

3. Quy trình xử lý như thế nào khi gặp lỗi không tạo được vùng (Polygon) trong FAMIS?

Khi FAMIS báo lỗi không tạo được vùng, người dùng cần mở file bản đồ trong MicroStation, sử dụng công cụ MRFClean với bán kính tìm kiếm lỗi thích hợp (thường từ $0,005\text{ m}$ đến $0,02\text{ m}$) để tự động cắt các đoạn thừa (dangles) và nối các đoạn hở. Với các nút giao phức tạp, dùng MRFFlag để định vị vị trí đánh dấu (flag màu đỏ) và sửa thủ công bằng chế độ bắt điểm Snap Intersection hoặc Keypoint.

4. Dữ liệu bản đồ từ FAMIS (.DGN) có chuyển đổi sang các phần mềm GIS hiện đại như ArcGIS, QGIS hay AutoCAD được không?

Có. File định dạng .DGN (MicroStation V7) của FAMIS có thể import trực tiếp hoặc chuyển đổi dễ dàng sang định dạng .DXF/.DWG (AutoCAD) hoặc .SHP (ESRI Shapefile), .TAB (MapInfo) thông qua các công cụ chuyển đổi định dạng chuẩn như Universal Translator trong MapInfo hoặc công cụ ogr2ogr trong thư viện mã nguồn mở GDAL/QGIS.

5. Chi phí đầu tư thiết bị và hiệu quả kinh tế so với phương pháp đo đạc thủ công ra sao?

Mặc dù chi phí đầu tư ban đầu cho máy toàn đạc điện tử và máy tính cao hơn so với máy kinh vĩ quang cơ truyền thống, nhưng hiệu quả năng suất tăng từ 300% đến 400%, giảm số lượng nhân sự một tổ đo từ 4 người xuống còn 2-3 người, rút ngắn 70% thời gian biên tập nội nghiệp, hoàn vốn đầu tư chỉ sau 2-3 dự án đo đạc quy mô cấp xã.

Kết luận

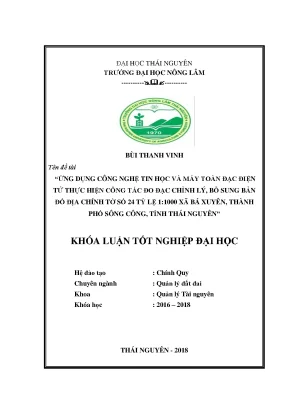

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 24 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên" đã chứng minh tính hiệu quả vượt trội của việc kết hợp trang thiết bị trắc địa điện tử hiện đại với phần mềm xử lý dữ liệu chuyên ngành.

Nghiên cứu không chỉ giải quyết thành công bài toán kỹ thuật đo vẽ, bình sai và biên tập bản đồ địa chính chính quy đạt độ chính xác cao theo Thông tư 25/2014/TT-BTNMT, mà còn mang lại giá trị thực tiễn to lớn cho công tác quản lý tài nguyên đất đai tại địa phương. Đây là mô hình kỹ thuật chuẩn mực, có tính khả thi cao, sẵn sàng nhân rộng cho toàn bộ các tờ bản đồ còn lại trên địa bàn xã Bá Xuyên cũng như các địa phương đang trong tiến trình hiện đại hóa hồ sơ địa chính quốc gia.
