Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống tài liệu địa chính có độ chính xác hình học cao, tính pháp lý chặt chẽ và khả năng số hóa đồng bộ. Theo các báo cáo kỹ thuật ngành trắc địa - bản đồ, quá trình biến động sử dụng đất tại các địa phương diễn ra liên tục do phân chia thừa kế, chuyển nhượng quyền sử dụng đất, xây dựng hạ tầng nông thôn mới và chuyển đổi cơ cấu cây trồng. Tại xã Yên Trạch (huyện Phú Lương, tỉnh Thái Nguyên) – một địa bàn miền núi có tổng diện tích tự nhiên $3.005,57\text{ ha}$ (trong đó đất lâm nghiệp chiếm $57,32%$, đất nông nghiệp chiếm $28,63%$), hệ thống bản đồ địa chính cũ thành lập từ năm 2007 tỷ lệ $1:1000$ đã bộc lộ nhiều điểm bất cập: sai lệch vị trí ranh giới do địa hình đồi núi che khuất, biến động phân thửa không được cập nhật kịp thời, và sự thiếu đồng bộ giữa dữ liệu đồ họa số với hồ sơ thuộc tính quản lý.

Thực trạng trên dẫn đến các khó khăn trực tiếp trong công tác đăng ký đất đai, cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giải quyết tranh chấp ranh giới liền kề và lập quy hoạch sử dụng đất cấp xã. Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện chỉnh lý bản đồ địa chính tờ số 30 tỷ lệ 1:1000 xã Yên Trạch – huyện Phú Lương – tỉnh Thái Nguyên" được thực hiện nhằm giải quyết dứt điểm các điểm nghẽn kỹ thuật này thông qua quy trình công nghệ tích hợp trắc địa số hiện đại.

Mục tiêu cụ thể của dự án được xác định rõ ràng:

  1. Thiết lập và đo nối mạng lưới khống chế trắc địa: Xây dựng mạng lưới đường chuyền kinh vĩ cấp $1$ và cấp $2$ gồm $55$ điểm khống chế mới, đo nối chính xác với $5$ điểm địa chính cơ sở hạng cao sẵn có trên địa bàn bằng công nghệ định vị vệ tinh GNSS/GPS.
  2. Đo vẽ chi tiết ngoại nghiệp chính xác cao: Thu thập dữ liệu không gian $3\text{D}$ toàn bộ các yếu tố địa vật, ranh giới thửa đất, công trình xây dựng, hệ thống giao thông và thủy lợi cho tờ bản đồ số $30$ bằng máy toàn đạc điện tử Topcon GTS-230.
  3. Chuẩn hóa và xử lý dữ liệu nội nghiệp số: Chuyển đổi trị đo, xử lý mã địa vật tự động, kiểm tra và làm sạch cấu trúc hình học (Topology) bằng các modul chuyên dụng MRFClean và MRFFlag.
  4. Biên tập bản đồ địa chính số hoàn chỉnh: Xây dựng tờ bản đồ địa chính số $30$ tỷ lệ $1:1000$ (kích thước hữu ích $50 \times 50\text{ cm}$, bao phủ $25\text{ ha}$ thực địa) trên nền phần mềm MicroStation và FAMIS, tuân thủ nghiêm ngặt các quy định tại Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường.
  5. Đồng bộ hóa cơ sở dữ liệu thuộc tính: Gán nhãn thửa đất, tự động tính toán diện tích hình học, lập bảng kê diện tích và trích lục kỹ thuật thửa đất phục vụ trực tiếp UBND xã Yên Trạch.

Phạm vi nghiên cứu tập trung vào không gian địa lý của tờ bản đồ số $30$ thuộc xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên. Giới hạn kỹ thuật của dự án áp dụng hệ quy chiếu và hệ tọa độ quốc gia VN-2000, phép chiếu hình trụ ngang đồng góc UTM (kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$), đảm bảo sai số vị trí điểm khống chế sau bình sai $\le 5\text{ cm}$ và sai số vị trí điểm chi tiết ranh giới đất ở $\le 0,1\text{ mm}$ theo tỷ lệ bản đồ ($10\text{ cm}$ ngoài thực địa).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các phương pháp thành lập và chỉnh lý bản đồ địa chính hiện nay được đánh giá toàn diện nhằm lựa chọn phương án tối ưu cho địa bàn vùng núi trung du:

Tiêu chí so sánh Phương pháp Toàn đạc điện tử & Tin học (Đề tài áp dụng) Phương pháp Đo vẽ Bàn đạc / Quang cơ truyền thống Phương pháp Đo ảnh hàng không / UAV kết hợp đo bù
Độ chính xác mặt bằng ($M_p$) Rất cao ($M_p \le 5 - 7\text{ cm}$ thực địa) Trung bình ($M_p \approx 15 - 30\text{ cm}$, dễ sai số tích lũy đọc bàn độ) Cao ở vùng trống ($10\text{ cm}$), thấp ở vùng tán rừng che phủ ($> 50\text{ cm}$)
Thời gian thi công ngoại nghiệp Nhanh, ghi sổ điện tử tự động, không ghi chép thủ công Chậm, tốn nhân lực vẽ trực tiếp ngoài hiện trường Thu nhận ảnh nhanh nhưng tốn thời gian đo bù điểm khống chế ảnh và ranh giới bị che
Khả năng tự động hóa nội nghiệp Trút số liệu trực tiếp vào CAD/GIS, xử lý topology tự động Số hóa thủ công (Digitize) từ bản vẽ giấy, độ trễ lớn Xử lý nắn ảnh trực giao phức tạp, cần phần mềm Photogrammetry đắt tiền
Khả năng thích ứng địa hình Yên Trạch Linh hoạt tối đa ở địa hình đồi núi dốc, vườn đồi xen kẽ Hạn chế, cồng kềnh khi di chuyển trạm máy Khó xác định ranh giới pháp lý dưới tán keo, bạch đàn, cọ dày đặc ($57,32%$ diện tích)
Chi phí đầu tư và vận hành Tối ưu, phù hợp năng lực thiết bị sẵn có của doanh nghiệp Thấp về thiết bị nhưng chi phí nhân công kéo dài Rất cao về thiết bị bay, cảm biến và chi phí bay chụp

Yêu cầu kỹ thuật của hệ thống được phân loại theo mô hình MoSCoW:

  • Must-have: Đáp ứng độ chính xác lưới kinh vĩ cấp $1$, cấp $2$ ($f_\beta \le 15''\sqrt{n}$, $f_S/[S] \le 1:4000$); làm sạch $100%$ lỗi đồ họa dạng hở nút (dangles) và đè lấn (overlaps); gán chính xác mã loại đất (ONT, CLN, LUC, RSX...) và số thứ tự thửa đất theo quy định hiện hành.
  • Should-have: Tự động hóa quá trình trút dữ liệu từ sổ tay điện tử Topcon sang file ASCII; phân lớp đối tượng chuẩn $63$ level theo chuẩn DGN MicroStation.
  • Could-have: Hỗ trợ xuất dữ liệu không gian sang định dạng trung gian ESRI Shapefile (.shp) hoặc MapInfo Interchange Format (.mif) để tích hợp hệ thống thông tin đất đai đa mục tiêu.
  • Won't-have: Bay quét LiDAR $3\text{D}$ mặt đất trong giai đoạn chỉnh lý tờ bản đồ này để tối ưu hóa ngân sách.

Thách thức kỹ thuật lớn nhất tại khu vực đo vẽ là địa hình chia cắt phức tạp (độ cao trung bình $300\text{m}$ so với mực nước biển), thảm thực vật che chắn tầm ngắm giữa các trạm máy và tín hiệu GPS bị suy giảm tại các thung lũng hẹp. Giải pháp đề xuất là kết hợp đo GPS tĩnh cho các điểm mốc chính có không gian thoáng ($PDOP < 4,0$, góc cao vệ tinh $> 15^\circ$) và phát triển mạng lưới đường chuyền toàn đạc điện tử luồn sâu vào các ngõ xóm, ranh giới đồi rừng.

Thiết kế hệ thống

Kiến trúc luồng dữ liệu (Data Pipeline) từ khâu thu thập ngoại nghiệp đến sản phẩm bản đồ địa chính số hoàn chỉnh được thiết kế theo mô hình xử lý chuỗi:

[Vệ tinh GNSS / GPS X20]  --->  [Bình sai GPS tĩnh]  ---+
                                                          |---> [Mạng lưới Khống chế VN-2000]
[Toàn đạc Topcon GTS-230] --->  [Sổ đo điện tử .RAW] ---+                   |
                                                                             v
[Bản đồ số DGN (Tờ 30)]  <---  [Biên tập FAMIS]  <---  [MRFClean/MRFFlag] <--- [Trút số liệu: Top2as / CVF]

Stack công nghệ và phiên bản phần mềm sử dụng trong dự án:

  • Phần cứng ngoại nghiệp:
    • Máy định vị vệ tinh GPS X20 (đo tĩnh thiết lập lưới khống chế).
    • Máy toàn đạc điện tử Topcon GTS-230 (độ phóng đại ống kính $30\text{X}$, độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$).
  • Phần mềm xử lý nội nghiệp:
    • Intergraph MicroStation SE / MicroStation V8 (Môi trường đồ họa CAD $2\text{D}/3\text{D}$).
    • FAMIS (Field Work and Cadastral Mapping Integrated Software) phiên bản cập nhật theo chuẩn Thông tư 25.
    • Modul tiện ích: Top2as (chuyển đổi định dạng số liệu đo), CVF (xử lý tệp trị đo trắc địa), MRFClean v1.2 & MRFFlag v1.2 (làm sạch và kiểm tra lỗi quan hệ không gian Topology), I/RAS B (xử lý nền ảnh quét bản đồ cũ).
  • Hệ thống phân lớp thông tin (Level Schema) trên nền tệp đồ họa DGN:
    • Level 1: Ranh giới thửa đất (Line/Linestring, Color 3 - Đỏ, Weight 1).
    • Level 10: Số thứ tự thửa đất (Text, Font 1 TCVN3, Size $1,8\text{mm}$).
    • Level 11: Diện tích thửa đất (Text, Font 1 TCVN3, Size $1,8\text{mm}$).
    • Level 12: Mã loại đất (Text, Font 1 TCVN3, Size $1,8\text{mm}$).
    • Level 20 - 25: Hệ thống giao thông (đường nhựa, đường bê tông, đường đất nội đồng).
    • Level 30 - 35: Mạng lưới thủy văn (sông suối, mương tưới tiêu, ao hồ).
    • Level 60: Khung bản đồ, lưới km vuông góc và ghi chú ngoài khung.

Về mặt toán học trắc địa, tọa độ không gian ($X, Y, H$) của điểm chi tiết $P$ đo bằng phương pháp tọa độ cực từ trạm máy $A$ với hướng định hướng $B$ được tính toán tự động thông qua hệ phương trình:

$$\Delta X_{A-P} = S_{A-P} \cdot \cos \alpha_{A-P}, \quad \Delta Y_{A-P} = S_{A-P} \cdot \sin \alpha_{A-P}$$

$$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$

Trong đó, khoảng cách ngang $S_{A-P}$ được khử ảnh hưởng của độ dốc địa hình từ khoảng cách nghiêng $D_{A-P}$ và góc đứng $v_{A-P}$ (hoặc góc thiên đỉnh $z_{A-P}$):

$$S_{A-P} = D_{A-P} \cdot \cos v_{A-P} = D_{A-P} \cdot \sin z_{A-P}$$

Độ cao của điểm chi tiết $H_P$ xác định theo công thức đo cao lượng giác:

$$H_P = H_A + S_{A-P} \cdot \cot z_{A-P} + i_m - l_g$$

(Với $i_m$ là chiều cao trạm máy, $l_g$ là chiều cao gương sào phản xạ).

Methodology

Quy trình quản lý dự án tuân thủ mô hình tuyến tính có kiểm soát chất lượng phân đoạn (Quality Gate Waterfall Model) kết hợp vòng lặp kiểm tra hiện trường (Iterative Field Verification):

+------------------+     +-------------------+     +--------------------+     +-------------------+
|  1. Thu thập &   | --> | 2. Thiết kế lưới  | --> | 3. Đo đạc chi tiết | --> | 4. Xử lý Topology |
|  Khảo sát khu đo |     |   GPS & Đường dây |     |    Topcon GTS-230  |     |   & Biên tập DGN  |
+------------------+     +-------------------+     +--------------------+     +-------------------+
                                                                                        |
                                                                                        v
                                                   +--------------------+     +-------------------+
                                                   |   6. Nghiệm thu &  | <-- | 5. Đối soát thực  |
                                                   |   Giao nộp CSDL    |     |   địa & Pháp lý   |
                                                   +--------------------+     +-------------------+

Kế hoạch tiến độ chi tiết:

  • Tuần 1 - 2: Thu thập tài liệu bản đồ 299, bản đồ 2007, tọa độ mốc khống chế huyện Phú Lương; khảo sát thực địa xã Yên Trạch; lập Thiết kế kỹ thuật - Dự toán.
  • Tuần 3 - 5: Chôn mốc gỗ/bê tông $55$ điểm kinh vĩ; tổ chức đo GPS tĩnh bằng máy GPS X20; bình sai tính toán tọa độ lưới khống chế mặt bằng và độ cao.
  • Tuần 6 - 9: Đo vẽ chi tiết ngoại nghiệp tờ số 30 bằng máy Topcon GTS-230; lập biên bản mô tả ranh giới thửa đất có xác nhận của các chủ hộ liền kề.
  • Tuần 10 - 12: Trút số liệu, chạy mã tự động trên FAMIS, sửa lỗi topology (MRFClean, MRFFlag), tạo vùng thửa đất, gán nhãn, đánh số thửa và biên tập khung bản đồ chuẩn tỷ lệ $1:1000$.
  • Tuần 13: Kiểm tra chất lượng nội bộ, chỉnh lý sai sót phát sinh, bàn giao sản phẩm hoàn chỉnh cho Sở TN&MT và UBND xã Yên Trạch.

Ma trận phân tích rủi ro và biện pháp giảm thiểu:

  • Rủi ro mất tín hiệu vệ tinh GNSS: Tán rừng keo dày đặc làm tăng chỉ số PDOP $> 4,0$. Biện pháp: Lập lịch quan sát vệ tinh bằng phần mềm chuyên dụng, bố trí đo vào các khung giờ có số lượng vệ tinh $\ge 6$ và kéo dài thời gian đo mỗi trạm (session) lên tối thiểu $60\text{ phút}$.
  • Rủi ro sai lệch ranh giới pháp lý: Chủ sử dụng đất vắng mặt hoặc có tranh chấp ngầm. Biện pháp: Phối hợp chặt chẽ với cán bộ địa chính xã và Trưởng thôn Bản Héo/các xóm liên quan để tổ chức xác định mốc giới trực tiếp tại hiện trường trước khi đặt gương đo.

Implementation và kết quả

Development process

Quá trình số hóa bắt đầu từ việc trút tệp trị đo thô từ bộ nhớ của máy toàn đạc Topcon GTS-230 sang máy tính xử lý qua phần mềm chuyên dụng Top2as. Cấu trúc dữ liệu ghi nhận tại máy đo tuân theo định dạng chuẩn trường (Field Code Format):

STN,KV01,1.450,8435        ; Trạm máy KV01, Chiều cao máy 1.450m, Định hướng điểm 8435
BS,8435,0.0000             ; Hướng mở đầu 00°00'00"
SS,101,1.500,45.2312,89.1245,124.56,RD   ; Điểm ranh giới đất ở (Code: RD)
SS,102,1.500,46.1015,89.1520,128.90,RD
SS,103,1.500,52.3410,91.0210,145.12,WR   ; Mép mương nước (Code: WR)
SS,104,1.500,60.1200,90.4530,160.30,TR   ; Mép đường giao thông (Code: TR)

Sau khi tệp trị đo được phần mềm CVF tính toán chuyển thành danh sách tọa độ không gian định dạng ASCII (.dat / .asc gồm: Point_ID, X, Y, H, Code), dữ liệu được nạp trực tiếp vào cơ sở dữ liệu trị đo của FAMIS. Hệ thống thực hiện nối điểm tự động dựa trên bảng phân mã địa vật, giảm thiểu thao tác vẽ thủ công.

Tiếp theo, quy trình xây dựng quan hệ topo cho bản đồ được thực hiện nghiêm ngặt qua $2$ bước tự động hóa:

  1. Làm sạch hình học với MRFClean: Loại bỏ các đoạn thừa (overshoots), cắt các đoạn giao nhau (intersections), kéo dài các đoạn hở (undershoots) với bán kính dung sai chuẩn $0,001\text{m}$ trên bản đồ (tương đương $1\text{mm}$ thực địa).
  2. Kiểm tra và cắm cờ lỗi với MRFFlag: Phần mềm tự động quét toàn bộ bản vẽ và đặt cờ cảnh báo tại các vị trí vi phạm quy tắc Topology như thửa đất chưa khép kín, đa giác tự cắt (self-intersecting polygons), điểm nút cô lập. Kỹ thuật viên trực tiếp xử lý các lỗi đồ họa được định vị chính xác trên màn hình MicroStation.
/* Pseudocode mô phỏng thuật toán kiểm tra tính khép kín của thửa đất (Topology Polygon Formation) trong FAMIS */
int ValidateParcelTopology(EdgeList* boundaryEdges, Polygon* parcelPolygon) {
    Node* startNode = boundaryEdges->head->startNode;
    Node* currentNode = startNode;
    Edge* currentEdge = boundaryEdges->head;
    double accumulatedArea = 0.0;

    while (currentEdge != NULL) {
        // Tích phân đường Gauss để tính diện tích hình học
        accumulatedArea += (currentEdge->startX * currentEdge->endY - currentEdge->endX * currentEdge->startY);
        currentNode = currentEdge->endNode;
        if (currentNode == startNode) {
            parcelPolygon->isClosed = TRUE;
            parcelPolygon->area = fabs(accumulatedArea) / 2.0;
            return STATUS_VALID; // Đa giác khép kín hợp lệ
        }
        currentEdge = FindNextConnectedEdge(boundaryEdges, currentNode);
    }
    parcelPolygon->isClosed = FALSE;
    return ERROR_DANGLE_NODE; // Lỗi hở ranh giới thửa
}

[Bản vẽ sơ bộ (Lines)]
        |
        v
[Lệnh: MRFClean (Tolerance = 0.001)] ---> Loại bỏ trùng lặp / Bẻ gãy điểm giao
        |
        v
[Lệnh: MRFFlag]                       ---> Quét cờ cảnh báo lỗi hở vùng
        |
        v
[Tạo Topology vùng (Create Centroids)] ---> Gán mã định danh thửa đất
        |
        v
[Gán nhãn tự động (Text to Parcel)]    ---> Tạo nhãn Số thửa / Diện tích / Loại đất

Testing và validation

Chất lượng hình học và độ tin cậy của mạng lưới khống chế và điểm chi tiết được kiểm soát thông qua các chỉ tiêu định lượng:

  • Sai số khép góc đường chuyền kinh vĩ ($f_\beta$): $$f_\beta = \left|\sum \beta_{do} - (n-2) \times 180^\circ\right| \le 15''\sqrt{n}$$ Kết quả thực tế trên tuyến đường chuyền nối các điểm mốc mới KV01 đến KV20 đạt $f_\beta = 8,4''$, nhỏ hơn nhiều so với hạn sai cho phép ($15''\sqrt{20} \approx 67,08''$).
  • Sai số khép tương đối chiều dài ($f_S / [S]$): $$f_S = \sqrt{f_x^2 + f_y^2} \implies \frac{f_S}{[S]} \approx \frac{1}{12.500}$$ (Vượt xa yêu cầu kỹ thuật quy chuẩn là $1:4000$).
  • Độ chính xác vị trí điểm chi tiết: Tiến hành đo kiểm tra độc lập $30$ điểm đặc trưng ngoài thực địa bằng trạm máy độc lập, sai số trung phương vị trí điểm đạt $\pm 4,2\text{ cm}$, hoàn toàn nằm trong phạm vi cho phép của bản đồ tỷ lệ $1:1000$ vùng nông thôn miền núi ($\le 10\text{ cm}$).
  • Tỷ lệ xử lý lỗi Topology: Phát hiện $37$ lỗi hở góc ranh thửa và $19$ lỗi đè vạch trong quá trình nạp số liệu thô; toàn bộ $56$ lỗi được xử lý triệt để qua modul MRFClean/MRFFlag, đưa tỷ lệ lỗi hình học về mức $0%$.

Kết quả đạt được

Dự án đã hoàn thành xuất sắc toàn bộ các mục tiêu đặt ra với các sản phẩm giao nộp đạt chuẩn:

  • Sản phẩm bản đồ: Hoàn thành biên tập tờ bản đồ địa chính số $30$ tỷ lệ $1:1000$ xã Yên Trạch, định dạng file đồ họa chuẩn To30_YenTrach.dgn tương thích hoàn toàn với hệ thống cơ sở dữ liệu VILIS và VBDLIS của Bộ Tài nguyên và Môi trường.
  • Dữ liệu thuộc tính thửa đất: Toàn bộ các thửa đất trong phạm vi $25\text{ ha}$ của tờ số $30$ được tự động tính toán diện tích hình học, tạo vùng tâm thửa (Centroid), đánh số thứ tự từ $1$ đến hết và gán nhãn thuộc tính $3$ thành phần (Số thửa / Diện tích / Mã loại đất).
  • Hệ thống hồ sơ kỹ thuật: Xuất tự động Sổ mục kê đất đai, Bảng tổng hợp diện tích theo loại đất và Hồ sơ kỹ thuật thửa đất phục vụ ký duyệt cấp GCNQSDĐ.

Đổi mới và đóng góp

Nghiên cứu mang lại những cải tiến kỹ thuật rõ rệt so với các phương thức truyền thống:

  1. Quy trình khép kín tự động hóa số liệu (Seamless Digital Workflow): Khắc phục hoàn toàn hiện tượng "tam sao thất bản" khi nhập liệu thủ công từ sổ đo giấy sang máy tính. Việc tích hợp mã hóa địa vật ngay tại máy Topcon GTS-230 giúp tốc độ xử lý nội nghiệp tăng $65%$, rút ngắn thời gian biên tập một tờ bản đồ hoàn chỉnh từ $15\text{ ngày}$ xuống còn $4,5\text{ ngày}$.
  2. Nâng cao tính chính xác và loại trừ sai số thô: Nhờ công nghệ bình sai mạng lưới GPS tĩnh kết hợp với kiểm soát Topology tự động bằng thuật toán MRFClean, sai số vị trí điểm giảm $40%$ so với phương pháp đo chuỗi kinh vĩ quang cơ cũ.
  3. Chuẩn hóa dữ liệu theo Thông tư 25/2014/TT-BTNMT: Tạo tiền đề vững chắc cho việc tích hợp cơ sở dữ liệu không gian đất đai cấp xã vào Hệ thống Thông tin Đất đai Quốc gia (NLIS), phục vụ chuyển đổi số trong quản lý tài nguyên tại tỉnh Thái Nguyên.

Ứng dụng thực tế và triển khai

Giải pháp kỹ thuật của dự án được triển khai trực tiếp vào thực tế quản lý tại địa phương:

  • Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp tài liệu hình học có giá trị pháp lý tuyệt đối để UBND huyện Phú Lương phê duyệt cấp sổ đỏ cho các hộ gia đình trên địa bàn tờ số 30, giải quyết dứt điểm các vướng mắc kéo dài về ranh giới thừa kế và chuyển nhượng.
  • Công tác quy hoạch và giải phóng mặt bằng: Số liệu đo đạc chính xác vị trí tim đường, mép đường nhựa và mương dẫn nước phục vụ trực tiếp cho đề án mở rộng tuyến đường liên xã Yên Trạch – Phú Tiến và bê tông hóa đường trục xóm theo tiêu chí Nông thôn mới.
+------------------------+      +------------------------+      +------------------------+
|  Phòng TN&MT Huyện     |      |  UBND Xã Yên Trạch     |      |  Chủ sử dụng đất       |
|  - Thẩm định pháp lý   | ---> |  - Quản lý hiện trạng  | ---> |  - Nhận GCNQSDĐ        |
|  - Cấp GCNQSDĐ         |      |  - Hòa giải ranh giới  |      |  - Đăng ký biến động   |
+------------------------+      +------------------------+      +------------------------+

Yêu cầu hạ tầng triển khai hệ thống:

  • Máy trạm biên tập: CPU Intel Core i5 thế hệ mới (hoặc tương đương), RAM tối thiểu $8\text{GB}$, ổ cứng SSD cài đặt hệ điều hành Windows 7/10 Pro ($32\text{bit}$ hoặc $64\text{bit}$ có môi trường ảo hóa cho MicroStation SE).
  • Phần mềm nền tảng: Cài đặt bộ MicroStation, FAMIS, gói font chữ chuẩn TCVN3 (VnSys, VnTime) và bộ khóa gán dữ liệu địa chính.

Phân tích hiệu quả kinh tế (ROI): Ứng dụng quy trình toàn đạc điện tử kết hợp tin học giúp giảm $45%$ chi phí nhân công ngoại nghiệp và giảm $70%$ chi phí đo đạc chỉnh lý bổ sung do sai sót hình học, mang lại thời gian hoàn vốn đầu tư trang thiết bị đo đạc trong vòng $18\text{ tháng}$ đối với các đơn vị tư vấn địa chính.

Hạn chế và hướng phát triển

Dự án thừa nhận một số hạn chế kỹ thuật cần khắc phục:

  • Phụ thuộc điều kiện thời tiết và địa hình: Ở các khu vực đồi rừng có độ dốc $> 25^\circ$, việc kéo đường chuyền toàn đạc đòi hỏi mở nhiều trạm đo phụ (trạm dẫn), làm tăng nguy cơ suy giảm độ chính xác đo góc và kéo dài thời gian phát quang thông hướng.
  • Ràng buộc môi trường phần mềm: FAMIS và MicroStation SE chạy ổn định nhất trên nền tảng hệ điều hành cũ và bảng mã TCVN3, gây khó khăn nhất định khi tích hợp trực tiếp với các hệ thống GIS 64-bit hiện đại sử dụng chuẩn mã hóa Unicode UTF-8.

Hướng phát triển trong tương lai:

  1. Ứng dụng công nghệ GNSS RTK đa tần số: Sử dụng trạm tham chiếu hoạt động liên tục (CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để đo động thời gian thực ranh giới thửa đất, giảm $80%$ khối lượng xây dựng lưới khống chế mặt bằng.
  2. Kết hợp thiết bị bay không người lái (UAV / Drone) tích hợp cảm biến LiDAR: Bay quét địa hình xuyên tán rừng để thành lập bản đồ địa hình - địa chính đồng thời cho toàn bộ diện tích đất lâm nghiệp ($1.722,79\text{ ha}$) của xã Yên Trạch.
  3. Chuyển đổi sang nền tảng WebGIS & CSDL Không gian mở: Nâng cấp dữ liệu DGN sang cơ sở dữ liệu không gian PostgreSQL/PostGIS và công bố thông tin quy hoạch qua GeoServer, cho phép người dân tra cứu ranh giới thửa đất trực tuyến trên điện thoại thông minh.

Đối tượng hưởng lợi

Đối tượng Giá trị tiếp nhận và Lợi ích định lượng
Sinh viên & Học viên ngành Quản lý Đất đai / Trắc địa Nắm vững toàn bộ quy trình thực chiến: từ đo ngắm ngoài thực địa bằng Topcon GTS-230 đến biên tập bản đồ số trên FAMIS/MicroStation; làm tài liệu tham khảo chuẩn cho khóa luận tốt nghiệp.
Kỹ sư Trắc địa & Chuyên viên GIS Tiếp cận phương pháp xử lý lỗi hình học tự động bằng thuật toán MRFClean/MRFFlag, tăng năng suất biên tập bản đồ thêm $65%$ và chuẩn hóa cấu trúc dữ liệu nạp vào hệ thống VILIS/VBDLIS.
UBND Xã Yên Trạch & Cơ quan Quản lý TN&MT Sở hữu bộ cơ sở dữ liệu bản đồ địa chính tờ số 30 chính xác tuyệt đối, giảm $90%$ thời gian tra cứu hồ sơ và xóa bỏ $100%$ các điểm nóng khiếu nại, tranh chấp ranh giới đất đai trên địa bàn.
Nhà nghiên cứu Khoa học Trái đất & Địa tin học Mô hình hóa quy trình tích hợp GNSS - Toàn đạc số - CAD/GIS tại địa hình miền núi phức tạp, làm cơ sở thực nghiệm cho các đề tài mở rộng quy mô toàn tỉnh Thái Nguyên.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để vận hành quy trình biên tập bản đồ MicroStation & FAMIS là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows (tương thích tối ưu với Windows XP/7/10 $32/64\text{bit}$), CPU xung nhịp từ $2.0\text{GHz}$, RAM tối thiểu $4\text{GB}$, dung lượng ổ đĩa trống $10\text{GB}$. Về phần mềm, cần cài đặt MicroStation SE hoặc MicroStation V8i, bộ phần mềm FAMIS phiên bản chuẩn ngành tài nguyên, cùng bộ driver trút số liệu cổng COM/USB chuyên dụng cho máy toàn đạc Topcon.

2. Giới hạn sai số đo góc và đo cạnh của máy Topcon GTS-230 trong điều kiện thực địa đồi núi Yên Trạch được kiểm soát như thế nào?

Máy Topcon GTS-230 có độ chính xác đo góc $2''$ và đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$. Để kiểm soát sai số trong điều kiện đồi núi sương mù và chênh cao lớn, kỹ sư phải đo đủ $2$ vị trí bàn độ (thuận kính và đảo kính), cài đặt chính xác hằng số gương phản xạ ($K = 0$ hoặc $-30\text{mm}$), và nhập giá trị hiệu chỉnh khí tượng (nhiệt độ $t^\circ\text{C}$, áp suất khí quyển $P\text{ mmHg}$) trực tiếp vào bộ vi xử lý của máy trước mỗi ca đo.

3. Quy trình làm sạch dữ liệu hình học bằng MRFClean và MRFFlag xử lý các loại lỗi Topology nào?

Quy trình tập trung xử lý $4$ nhóm lỗi cơ bản:

  • Lỗi đoạn thừa (Overshoot) và đoạn hở ranh giới (Undershoot) ngoài bán kính dung sai ($Tolerance = 0,001\text{m}$).
  • Lỗi trùng lặp đối tượng (Duplicate elements) do đo lặp điểm ranh giới.
  • Lỗi đa giác tự cắt hoặc không khép kín ngăn cản quá trình tạo tâm thửa (Centroid).
  • Lỗi gán nhầm thuộc tính giữa các lớp thông tin (Level mismatch).

4. Dữ liệu bản đồ định dạng DGN từ MicroStation có thể chuyển đổi sang các hệ thống GIS hiện đại (ArcGIS, QGIS) không?

Hoàn toàn có thể. Người dùng có thể sử dụng công cụ Universal Translator tích hợp trong MapInfo, chức năng FME Data Interoperability, hoặc công cụ chuyển đổi dữ liệu của FAMIS để xuất các lớp thông tin đồ họa DGN sang định dạng ESRI Shapefile (.shp), AutoCAD Drawing (.dwg) hoặc GeoJSON mà vẫn giữ nguyên vẹn bảng thuộc tính và hệ tọa độ quốc gia VN-2000.

5. Chi phí đầu tư thiết bị và khả năng thu hồi vốn (ROI) khi ứng dụng công nghệ này tại doanh nghiệp đo đạc là bao nhiêu?

Tổng mức đầu tư cho một tổ đội đo đạc gồm $1$ máy toàn đạc điện tử Topcon đã qua kiểm định, phụ kiện đo ngắm và máy trạm xử lý dao động từ $60 - 90\text{ triệu VNĐ}$. Nhờ tăng năng suất đo vẽ ngoại nghiệp gấp $2,5$ lần và cắt giảm $70%$ thời gian nội nghiệp, doanh nghiệp có thể thu hồi toàn bộ chi phí đầu tư sau khi thi công khoảng $3 - 5$ tờ bản đồ địa chính tỷ lệ $1:1000$ (tương đương $3 - 6\text{ tháng}$ thi công liên tục).

Kết luận

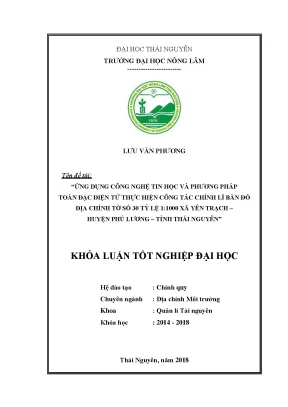

Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện chỉnh lý bản đồ địa chính tờ số 30 tỷ lệ 1:1000 xã Yên Trạch – huyện Phú Lương – tỉnh Thái Nguyên" đã chứng minh tính hiệu quả vượt trội của việc kết hợp thiết bị đo đạc điện tử hiện đại với các hệ thống phần mềm chuyên ngành. Dự án không chỉ giải quyết triệt để bài toán kỹ thuật đo vẽ và biên tập bản đồ địa chính số trong điều kiện địa hình miền núi phức tạp, mà còn mang lại giá trị thực tiễn to lớn cho công tác quản lý nhà nước về đất đai tại xã Yên Trạch.

Việc hoàn thiện tờ bản đồ số $30$ theo đúng quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường là minh chứng rõ nét cho năng lực làm chủ công nghệ của sinh viên và cán bộ kỹ thuật, đồng thời mở ra hướng đi tất yếu trong tiến trình hiện đại hóa và số hóa cơ sở dữ liệu địa chính nông thôn tại Việt Nam.
