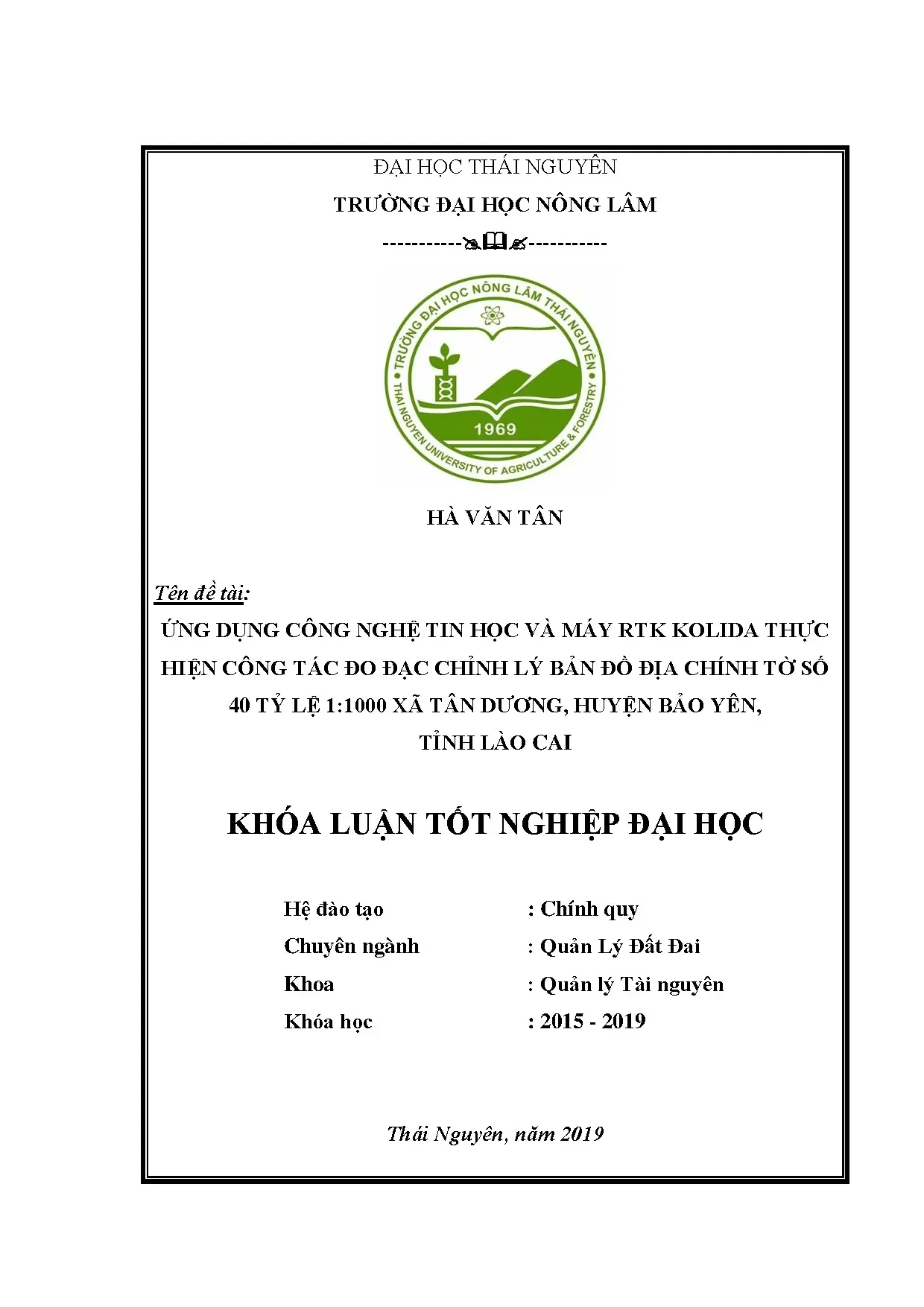

Khóa luận: Ứng dụng công nghệ tin học và máy RTK Kolida đo đạc chỉnh lý bản đồ địa chính xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai

Khóa luận nghiên cứu ứng dụng công nghệ tin học và máy RTK Kolida trong đo đạc chỉnh lý bản đồ địa chính tờ số 40 xã Tân Dương huyện Bảo Yên tỉnh Lào Cai. Phân

• Tác giả: Hà Văn Tân
• Người hướng dẫn: ThS. Vũ Thị Kim Hảo
• Trường học: Đại học Thái Nguyên Trường Đại học Nông Lâm
• Chuyên ngành: Quản lý Đất đai
• Đề tài: Ứng dụng công nghệ tin học và máy RTK Kolida thực hiện công tác đo đạc chỉnh lý bản đồ địa chính tờ số 40 tỷ lệ 1:1000 xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai
• Loại tài liệu: Khóa luận tốt nghiệp
• Năm xuất bản: 2019
• Địa điểm: Thái Nguyên

Tóm tắt

I. Tổng quan ứng dụng công nghệ RTK Kolida đo đạc bản đồ địa chính

Công nghệ RTK Kolida đại diện cho một bước tiến lớn trong lĩnh vực đo đạc địa chính. Hệ thống sử dụng tín hiệu vệ tinh GNSS kết hợp với trạm gốc để xác định tọa độ với độ chính xác cao, sai số chỉ ở mức centimet. Việc áp dụng công nghệ này vào công tác đo đạc và chỉnh lý bản đồ địa chính mang lại nhiều lợi ích vượt trội. Nó giúp thu thập dữ liệu nhanh chóng, giảm thiểu thời gian thi công trên thực địa. Số liệu thu được có độ tin cậy cao, đảm bảo tính pháp lý cho bản đồ. Quy trình xử lý số liệu sau đo cũng trở nên đơn giản hơn nhờ sự hỗ trợ của các phần mềm chuyên dụng. Công nghệ RTK Kolida đang dần thay thế các phương pháp truyền thống.

1.1. Khái niệm và nguyên lý hoạt động của RTK Kolida

RTK là viết tắt của Real-Time Kinematic, một kỹ thuật đo đạc cho phép xác định tọa độ thời gian thực với độ chính xác cao. Máy RTK Kolida bao gồm hai phần chính: trạm gốc (Base) đặt tại điểm đã biết tọa độ và trạm di động (Rover) mang đi đo điểm chi tiết. Trạm gốc thu tín hiệu vệ tinh và phát dữ liệu hiệu chỉnh qua sóng radio cho trạm di động. Nhờ đó, trạm di động có thể tính toán chính xác vị trí của mình một cách tức thì.

1.2. Ưu điểm của RTK Kolida so với phương pháp đo đạc truyền thống

So với máy kinh vĩ hay toàn đạc điện tử, RTK Kolida có nhiều ưu điểm nổi bật. Công nghệ này không yêu cầu đường thông tuyến giữa các điểm đo, giúp đo đạc ở những khu vực phức tạp. Thời gian đo mỗi điểm chỉ vài giây, tăng năng suất lao động gấp nhiều lần. Độ chính xác của RTK ổn định và ít bị ảnh hưởng bởi điều kiện thời tiết. Việc xử lý số liệu cũng nhanh gọn, giảm bớt các bước tính toán thủ công phức tạp.

II. Phân tích vấn đề đo đạc chỉnh lý bản đồ địa chính truyền thống

Phương pháp đo đạc chỉnh lý bản đồ địa chính truyền thống tồn tại nhiều hạn chế. Các phương pháp như dùng máy kinh vĩ đòi hỏi nhân công phải trực tiếp tại hiện trường, tốn nhiều thời gian và công sức. Độ chính xác của phép đo phụ thuộc lớn vào tay nghề của người thợ đo và điều kiện thời tiết. Quá trình xử lý số liệu thủ công dễ xảy ra sai sót, ảnh hưởng đến chất lượng bản đồ. Việc cập nhật và chỉnh lý bản đồ cũ cũng gặp nhiều khó khăn do thiếu dữ liệu số. Những vấn đề này gây trở ngại lớn cho công tác quản lý đất đai và quy hoạch xây dựng.

2.1. Hạn chế về độ chính xác và năng suất trong đo đạc cũ

Đo đạc bằng phương pháp truyền thống thường có sai số lớn do đọc thước, căn máy bằng tay. Năng suất đo thấp, mỗi ngày chỉ đo được một số lượng điểm giới hạn. Việc thiết lập lưới khống chế tốn nhiều thời gian và công sức. Các yếu tố như sương mù, mưa, tầm nhìn hạn chế đều làm gián đoạn công tác đo đạc. Điều này dẫn đến tiến độ dự án bị kéo dài và chi phí nhân công tăng cao.

2.2. Thách thức trong cập nhật và chỉnh lý bản đồ địa chính

Bản đồ địa chính cần được cập nhật thường xuyên để phản ánh hiện trạng sử dụng đất. Phương pháp truyền thống gặp khó khăn trong việc đối chiếu, kiểm tra sự thay đổi ranh giới thửa đất. Việc biên tập, vẽ lại bản đồ trên giấy mất nhiều công đoạn, dễ sai lệch. Hồ sơ địa chính dạng giấy khó bảo quản, tra cứu và chia sẻ. Quy trình chỉnh lý phức tạp đòi hỏi nhiều bước xử lý, dễ phát sinh lỗi hệ thống.

III. Giải pháp ứng dụng công nghệ RTK Kolida trong đo đạc chỉnh lý

Công nghệ RTK Kolida cung cấp giải pháp hiệu quả để khắc phục các vấn đề truyền thống. Quy trình ứng dụng bắt đầu bằng việc thiết lập trạm gốc tại vị trí cố định, đã được xác định tọa độ. Trạm di động sẽ đi đo các điểm chi tiết ranh giới, địa vật trên thực địa. Dữ liệu được lưu trữ trực tiếp trong sổ tay điện tử (Data Collector). Sau đo, số liệu được chuyển sang máy tính để xử lý bằng phần mềm chuyên dụng. Phần mềm cho phép đổi định dạng, kiểm tra lỗi và xuất dữ liệu sang các phần mềm bản đồ như AutoCAD, GIS. Toàn bộ quy trình được số hóa, giảm thiểu sai sót thủ công.

3.1. Quy trình đo đạc chi tiết bằng máy RTK Kolida

Quy trình đo bắt đầu bằng việc khởi động phần mềm EGStar trên sổ tay điện tử. Người vận hành nhập tọa độ của trạm gốc và thực hiện kết nối Bluetooth với thiết bị. Tiếp theo, tiến hành đo kiểm tra một vài điểm đã biết để kiểm tra độ chính xác của hệ thống. Sau khi đảm bảo, bắt đầu đo điểm chi tiết theo kế hoạch. Mỗi điểm đo được lưu kèm mã điểm và mô tả thuộc tính. Dữ liệu được lưu trong file có định dạng riêng của máy.

3.2. Xử lý số liệu và biên tập bản đồ địa chính

File dữ liệu từ máy RTK Kolida có đuôi '.dat' được copy vào máy tính. Sử dụng phần mềm đổi định dạng để chuyển file '.dat' sang '.txt' hoặc '.csv'. Số liệu được đưa vào phần mềm Excel để xử lý, kiểm tra và sắp xếp. Các tọa độ sau đó được xuất sang phần mềm bản đồ. Tại đây, người kỹ thuật viên tiến hành nối điểm, tạo vùng, tính diện tích và đánh số thửa đất. Cuối cùng là biên tập, in ấn bản đồ địa chính hoàn chỉnh.

IV. Kết luận và ứng dụng thực tế của RTK Kolida trong quản lý đất đai

Việc ứng dụng công nghệ RTK Kolida trong đo đạc chỉnh lý bản đồ địa chính mang lại hiệu quả kinh tế - kỹ thuật rõ rệt. Công nghệ này giúp rút ngắn thời gian thực hiện dự án, giảm chi phí nhân công và tăng độ chính xác của sản phẩm. Bản đồ địa chính dạng số dễ dàng cập nhật, quản lý và tích hợp vào hệ thống thông tin đất đai. Thực tế triển khai tại nhiều địa phương, như xã Tân Dương, huyện Bảo Yên, đã chứng minh tính ưu việt của công nghệ. RTK Kolida là công cụ không thể thiếu trong công tác hiện đại hóa ngành đo đạc và quản lý tài nguyên đất.

4.1. Hiệu quả kinh tế và kỹ thuật đạt được

Áp dụng RTK Kolida giúp tăng năng suất đo đạc gấp 3-5 lần so với phương pháp truyền thống. Chi phí đầu tư ban đầu được bù đắp bởi thời gian thi công ngắn và nhân công ít hơn. Độ chính xác của dữ liệu đảm bảo, giảm thiểu tranh chấp đất đai do sai sót kỹ thuật. Quy trình xử lý số liệu được chuẩn hóa, giảm áp lực cho kỹ thuật viên. Sản phẩm bản đồ có chất lượng cao, đáp ứng yêu cầu quản lý nhà nước.

4.2. Triển vọng áp dụng rộng rãi và nâng cấp trong tương lai

Công nghệ RTK Kolida có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực. Ngoài đo đạc địa chính, nó được dùng trong xây dựng, nông nghiệp chính xác, khảo sát địa hình. Sự phát triển của công nghệ mạng 5G và IoT sẽ giúp hệ thống RTK hoạt động ổn định hơn. Phần mềm xử lý ngày càng thông minh, tích hợp trí tuệ nhân tạo để tự động hóa nhiều công đoạn. Trong tương lai, RTK Kolida sẽ đóng vai trò then chốt trong xây dựng cơ sở dữ liệu đất đai quốc gia.

Trích đoạn nội dung tài liệu

ĐẶT VẤN ĐỀ 1. Tính cấp thiết của đề tài Đất đai có nguồn gốc từ tự nhiên, cùng với vòng quay của bánh xe thời gian thì con người xuất hiện và tác động vào đất đai, cải tạo đất đai và biến đất đai từ sản phẩm của tự nhiên lại mang trong mình sức lao động của con người, tức cũng là sản phẩm của của xã hội. Đất đai là một tài nguyên thiên nhiên quý giá của mỗi quốc gia và nó cũng là yếu tố mang tính quyết định sự tồn tại và phát triển của con người và các sinh vật khác trên trái đất. Các Mác viết: “Đất đai là tài sản mãi mãi với loài người, là điều kiện để sinh tồn, là điều kiện không thể thiếu được để sản xuất, là tư liệu sản xuất cơ bản trong nông, lâm nghiệp”.

Bởi vậy, nếu không có đất đai thì không có bất kỳ một ngành sản xuất nào, con người không thể tiến hành sản xuất ra của cải vật chất để duy trì cuộc sống và duy trì nòi giống đến ngày nay. Trải qua một quá trình lịch sử lâu dài con người chiếm hữu đất đai biến đất đai từ một sản vật tự nhiên thành một tài sản của cộng đồng, của một quốc gia. Luật Đất đai năm 1993 của nước Cộng hoà xã hội chủ nghĩa Việt Nam có ghi: “Đất đai là tài nguyên quốc gia vô cùng quý giá, là tư liệu sản xuất đặc biệt, là thành phần quan trọng hàng đầu của môi trường sống, là địa bàn phân bố các khu dân cư, xây dựng các cơ sở kinh tế, văn hoá xã hội, an ninh quốc phòng. Trải qua nhiều thế hệ nhân dân ta đã tốn bao công sức, xương máu mới tạo lập, bảo vệ được vốn đất đai như ngày nay!” Rõ ràng, đất đai không chỉ có những vai trò quan trọng như đã nêu trên mà nó còn có ý nghĩa về mặt chính trị.

Tài sản quý giá ấy phải bảo vệ bằng cả xương máu và vốn đất đai mà một quốc gia có được thể hiện sức mạnh của quốc gia đó, ranh giới quốc gia thể hiện chủ quyền của một quốc gia. Đất đai 2 còn là nguồn của cải, quyền sử dụng đất đai là nguyên liệu của thị trường nhà đất, nó là tài sản đảm bảo sự an toàn về tài chính, có thể chuyển nhượng qua các thế hệ. Công tác đo đạc bản đồ địa chính, lập hồ sơ địa chính, đăng ký, cấp Giấy chứng nhận quyền sử dụng đất là những công việc chính của công tác quản lý Nhà nước về đất đai đã được quy định trong Luật Đất đai năm 2013. Đây là chủ trương lớn của Đảng và Nhà nước, là một trong các nhu cầu cấp bách của ngành Địa chính trong cả nước nói chung và của tỉnh Lào Cai nói riêng.

Để quản lý đất đai một cách chặt chẽ theo một hệ thống tư liệu mang tính khoa học và kỹ thuật cao, cần thiết phải có bộ bản đồ địa chính chính quy và hồ sơ địa chính hoàn chỉnh theo quy định của Bộ Tài nguyên và Môi trường. Hiện nay dưới những hoạt động của con người và những thay đổi của tự nhiên làm cho đất đai có những biến đổi không ngừng do đó. Để bảo vệ quỹ đất đai cũng như để phục vụ tốt hơn cho công tác quản lý đất đai thì bản đồ địa chính là một trong những tài liệu hết sức cần thiết, vì nó là nguồn tài liệu cơ sở cung cấp thông tin cho người quản lý, sử dụng đất đai, đồng thời là tài liệu cơ bản nhất của bộ hồ sơ địa chính mang tính pháp lý cao. Với tính chất hết sức quan trọng của hệ thống bản đồ địa chính.

Để phục vụ mục đích trên, được sự đồng ý của Sở Tài nguyên và Môi trường tỉnh Lào Cai, Phòng quản lý các dự án đo đạc và bản đồ công ty TNHH VietMap đã tổ chức khảo sát, thu thập tài liệu lập Thiết kế kỹ thuật - Dự toán: Đo đạc bản đồ địa chính, lập hồ sơ địa chính và cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai, đã tiến hành xây dựng hệ thống bản đồ địa chính cho các địa xã, phường trên địa bàn tỉnh trong đó có xã Tân Dương, huyện Bảo Yên, Tỉnh Lào Cai. 3 Với tính cấp thiết của việc phải xây dựng hệ thống bản đồ địa chính cho toàn khu vực xã Tân Dương, với sự phân công giúp đỡ của Ban giám hiệu nhà trường, Ban chủ nhiệm khoa Quản lý Tài nguyên, công ty TNHH VietMap với sự hướng dẫn của cô giáo ThS.Vũ Thị Kim Hảo em tiến hành nghiên cứu đề tài “Ứng dụng công nghệ tin học và máy RTK KOLIDA thực hiện công tác đo đạc chỉnh lý bản đồ địa chính tờ số 40 tỷ lệ 1:1000 Xã Tân Dương, Huyện Bảo Yên, Tỉnh Lào Cai”. Mục đích nghiên cứu của đề tài - Đo vẽ chỉnh lý bản đồ địa chính tờ số 40 tỉ lệ 1:1000 tại xã Tân Dương, huyện Bảo Yên, tỉnh Lào Cai. - Xác định được thuận lợi, khó khăn và giải pháp khắc phục trong khi đo vẽ chỉnh lý bản đồ địa chính.

Ý nghĩa của đề tài - Trong học tập và nghiên cứu khoa học. + Thực tập tốt nghiệp là cơ hội tốt để hệ thống và củng cố lại kiến thức đã được học trong nhà trường và áp dụng vào thực tiễn công việc - Trong thực tiễn + Qua nghiên cứu, tìm hiểu và ứng dụng máy RTK KOLIDA trong công tác đo đạc thành lập bản đồ địa chính giúp cho công tác quản lý Nhà nước về đất đai được nhanh hơn đầy đủ hơn và chính xác hơn. + Phục vụ tốt cho việc đo vẽ chi tiết thành lập bản đồ địa chính theo công nghệ số, hiện đại hóa hệ thống hồ sơ địa chính theo quy định của Bộ Tài Nguyên và Môi Trường. 4 PHẦN 2 TỔNG QUAN TÀI LIỆU 2.

Cơ sở khoa học 2. Khái niệm bản đồ địa chính Bản đồ địa chính là tài liệu cơ bản của hồ sơ địa chính, mang tính pháp lý cao phục vụ chặt chẽ quản lý đất đai đến từng thửa đất, từng chủ sử dụng đất. Bản đồ địa chính khác với bản đồ chuyên nghành thông thường ở chỗ bản đồ địa chính có tỷ lệ lớn và phạm vi rộng khắp mọi nơi trên toàn quốc. Bản đồ địa chính thường xuyên được cập nhật nhưng thay đổi hợp pháp của pháp luật đất đai, có thể cập nhật hàng ngày hoặc cập nhật theo định kỳ.

Hiện nay ở hầu hết các quốc gia trên thế giới, người ta hướng tới việc xây dựng bản đồ địa chính đa chức năng. Vì vậy, bản đồ địa chính còn có tính chất của bản đồ địa chính cơ bản quốc gia. Bản đồ địa chính được dùng làm cơ sở để thực hiện một số nhiệm vụ trong công tác quản lý nhà nước về đất đai như: - Thống kê đất đai. - Giao đất sản xuất nông nghiệp, lâm nghiệp.

- Đăng ký cấp giấy chứng nhận quyền sử dụng đất ở và sở hữu nhà ở. - Xác nhận hiện trạng và theo dõi biến động về quyền sử dụng đất. - Lập quy hoạch, kế hoạch sử dụng đất, cải tạo đất, thiết kế xây dựng các điểm dân cư, qui hoạch giao thông, thuỷ lợi. - Lập hồ sơ thu hồi đất khi cần thiết.

- Giải quyết tranh chấp đất đai. Với điều kiện khoa học và công nghệ như hiện nay, bản đồ địa chính được thành lập ở hai dạng cơ bản là bản đồ giấy và bản đồ số địa chính 5 Bản đồ giấy địa chính là loại bản đồ truyền thống, các thông tin được thể hiện toàn bộ trên giấy nhờ hệ thống ký hiệu và ghi chú. Bản đồ giấy cho ta thông tin rõ ràng, trực quan, dễ sử dụng. Bản đồ số địa chính có nội dung thông tin tương tự như bản đồ giấy, song các thông tin này được lưu trữ dưới dạng số trong máy tính, sử dụng một hệ thống ký hiệu đã số hoá.

Các thông tin không gian lưu trữ dưới dạng toạ độ, còn thông tin thuộc tính sẽ được mã hoá. Khi thành lập bản đồ địa chính cần phải quan tâm đầy đủ đến các yêu cầu cơ bản sau: Chọn tỷ lệ bản đồ địa chính phù hợp với vùng đất và loại đất. Ngoài ra, bản đồ địa chính cần thể hiện đầy đủ và chính xác các yếu tố: Giao thông, thủy lợi, thông tin, địa vật đặc trưng, ở những vùng có độ chênh cao cần thể hiện cả về mặt địa hình. Các yếu tố pháp lý được điều tra, được thể hiện chính xác và chặt chẽ.

Bản đồ địa chính phải có hệ thống tọa độ thống nhất, có phép chiếu phù hợp để các yếu tố trên bản đồ biến dạng nhỏ nhất. Tính chất, vai trò của bản đồ địa chính Bản đồ địa chính là tài liệu cơ bản của hồ sơ địa chính, mang tính pháp lý cao phục vụ chặt chẽ quản lý đất đai đến từng thửa đất, là cơ sở để thực hiện một số nhiệm vụ trong công tác quản lý nhà nước về đất đai như: - Làm cơ sở thực hiện đăng kí đất đai, giao đất, cho thuê đất, thu hồi đất, cấp mới hoặc cấp đổi giấy chứng nhận quyền sử dụng đất. - Làm cơ sở để Thống kê, kiểm kê đất đai, lập quy hoạch, kế hoạch sử dụng đất. Xác định hiện trạng và theo dõi biến động, phục vụ chỉnh lý biến động từng thửa đất.

Đồng thời phục vụ công tác thanh tra tình hình sử dụng đất và giải quyết khiếu nại,tố cáo tranh chấp đất đai. Các loại bản đồ địa chính - Bản đồ địa chính được lưu ở hai dạng là bản đồ giấy và bản đồ số địa chính. 6 + Bản đồ giấy địa chính là bản đồ truyền thống, các thông tin rõ ràng, trực quan, dễ sử dụng nhờ hệ thống ký hiệu và ghi chú được thể hiện trên giấy. + Bản đồ số địa chính có nội dung thông tin tương tự như bản đồ giấy, song các thông tin này được số hóa , mã hóa và lưu trữ dưới dạng số trong máy tính.

Trong đó các thông tin không gian lưu trữ dưới dạng toạ độ, còn thông tin thuộc tính sẽ được mã hoá. - Cơ bản bản đồ địa chính có 2 loại: + Bản đồ địa chính gốc: Là bản đồ được đo vẽ thể hiện hiện trạng sử dụng đất, là tài liệu cơ sở cho biên tập, biên vẽ và đo vẽ bổ sung thành lập bản đồ địa chính theo đơn vị cấp xã.
