Giới thiệu dự án

Bối cảnh ngành và thực trạng sản xuất

Ngành dệt may Việt Nam đang giữ vị thế mắt xích chiến lược trong chuỗi cung ứng toàn cầu. Theo báo cáo từ Hiệp hội Dệt may Việt Nam (VITAS), kim ngạch xuất khẩu hàng may mặc đạt những bước tăng trưởng ấn tượng (nửa đầu năm 2022 đạt 22,3 tỷ USD, tăng 17,7% so với cùng kỳ). Tuy nhiên, các doanh nghiệp gia công may mặc (OEM/ODM) đang đối mặt với bài toán chi phí nguyên phụ liệu (NPL) leo thang từ 20–25%, biến động giá dầu mỏ và yêu cầu khắt khe từ các hiệp định thương mại tự do thế hệ mới (EVFTA, CPTPP) về tiêu chuẩn "xanh hóa" như OEKO-TEX® Standard 100 và Global Recycled Standard (GRS).

Trong phân khúc hàng dệt kim xuất khẩu (T-shirt, Polo shirt, Hoodie, Sportswear), công đoạn in ấn đóng vai trò cốt lõi định hình giá trị gia tăng của sản phẩm. Việc đáp ứng các tiêu chuẩn thẩm mỹ cao cấp từ các thương hiệu hàng đầu thế giới như Polo Ralph Lauren (chiếm 80% đơn hàng tại đơn vị nghiên cứu), Tommy Hilfiger, J.Crew, Patagonia đòi hỏi nhà máy phải sở hữu năng lực in lụa công nghiệp chuẩn xác, ổn định và linh hoạt.

flowchart LR
    A[Tiếp nhận Tech Pack & NPL] --> B[Chế bản & Tách phim UV]
    B --> C[Định lượng & Pha mực Pantone]
    C --> D[Thử nghiệm in mẫu Sample SO]
    D --> E[Kiểm định độ bền AATCC/ISO]
    E --> F[In đại trà Máy tự động 16-30 đầu]
    F --> G[Sấy định hình nhiệt Curing]
    G --> H[QC & Đóng gói xuất khẩu]

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

Tại Công ty TNHH Dệt May Hoa Sen (năng lực sản xuất 1,5 triệu sản phẩm/tháng với 3.000 lao động), công tác in lụa mẫu và in đại trà còn gặp các điểm nghẽn kỹ thuật:

  • Tỷ lệ sai hỏng trong khâu phát triển mẫu in hiệu ứng đặc biệt (Puff, Glitter, High Density) dao động ở mức 12–15% do thiếu thông số chuẩn hóa về tỷ lệ hóa chất, lực gạt và nhiệt độ sấy.
  • Hiện tượng bít lưới, răng cưa viền hình in (sawtooth edge), "lột vỏ cam" (orange peel effect) và lệch chồng màu (misregistration) trên hệ thống máy in tự động gây tiêu hao NPL và chậm tiến độ xuất mẫu (Sample Lead Time).
  • Thiếu bộ tài liệu kỹ thuật (Technical Data Sheet - TDS) tích hợp chuẩn hóa từ khâu chế bản (Pre-press), đo độ căng lụa (Newton/cm) đến quy trình vận hành máy in Oval 16–30 đầu.

Mục tiêu dự án

  1. Khảo sát toàn diện hệ thống máy móc, thiết bị chế bản và 8 công nghệ in lụa đặc thù đang triển khai tại Công ty TNHH Dệt May Hoa Sen.
  2. Chuẩn hóa quy trình chế bản in, công thức phối trộn hóa chất và thông số vận hành cho 8 kỹ thuật in lụa: Rubber, High Density Rubber, Foil, Glitter, Flocking, Cracking, Caviar, Puff.
  3. Triển khai thực nghiệm chế bản và in mẫu hoàn chỉnh 02 công nghệ in hiệu ứng phức tạp: Công nghệ in nổi (Puff Printing) và Công nghệ in kim tuyến (Glitter Printing) trên sản phẩm áo thun dệt kim.
  4. Xây dựng ma trận chẩn đoán, phòng ngừa và xử lý 10 lỗi kỹ thuật phổ biến trong in lụa công nghiệp nhằm hạ tỷ lệ phế phẩm xuống dưới 3%.

Phạm vi và giới hạn nghiên cứu

  • Địa điểm nghiên cứu: Xưởng in thuộc Công ty TNHH Dệt May Hoa Sen (KCN Trảng Bàng, Tây Ninh).
  • Đối tượng: Dây chuyền in lụa thủ công kết hợp hệ thống máy in lụa tự động 16 đầu và 30 đầu; vật liệu vải dệt kim 100% Cotton, CVC, TC.
  • Giới hạn kỹ thuật: Tập trung vào mực in gốc nước (Water-based ink) và mực dẻo thân thiện môi trường; không đi sâu vào mực in dung môi gốc dầu truyền thống (Plastisol chứa Phthalate bị hạn chế bởi tiêu chuẩn RSL của nhãn hàng).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ

Tiêu chí so sánh In lụa bàn thủ công (Manual Flatbed) Bàn in cơ khí hóa (Semi-Automatic) Máy in lụa tự động Oval (16/30 đầu)
Năng suất (Pcs/giờ) 60 – 120 pcs/bàn 200 – 350 pcs 800 – 1.200 pcs
Độ đồng đều áp lực gạt Phụ thuộc 100% tay nghề thợ Khá (áp lực cơ học cố định) Tuyệt đối (điều khiển khí nén/servo)
Độ chính xác chồng màu Sai lệch $\pm 0.5\text{ mm}$ Sai lệch $\pm 0.2\text{ mm}$ Sai lệch $\le \pm 0.05\text{ mm}$
Chi phí đầu tư ban đầu Thấp (< 50 triệu VNĐ) Trung bình (150 – 300 triệu VNĐ) Cao (> 1,5 – 3 tỷ VNĐ)
Khả năng in hiệu ứng dày Tốt (High Density, Caviar) Tốt Xuất sắc (tích hợp sấy Flash Cure)
Ứng dụng tối ưu In mẫu (Sample), đơn hàng nhỏ Đơn hàng vừa, local brand Sản xuất đại trà xuất khẩu lớn

Ma trận phân loại yêu cầu kỹ thuật (MoSCoW Prioritization)

  • Must-have (Bắt buộc): Quy trình đo độ căng lụa đạt 20–25 N/cm bằng đồng hồ cơ học; chuẩn hóa tỷ lệ keo chụp bản lưỡng tính (Dual-cure emulsion); kiểm soát nhiệt độ sấy hồng ngoại $140^\circ\text{C} - 165^\circ\text{C}$.
  • Should-have (Nên có): Bảng công thức pha màu Pantone tự động bằng phần mềm; hệ thống gá định vị khuôn in vi chỉnh trục X-Y-Z bằng cữ định vị (Con bo).
  • Could-have (Có thể mở rộng): Cảm biến hồng ngoại kiểm soát độ ẩm bề mặt vải trước khi in; đèn sấy Flash Cure di động tiết kiệm năng lượng.
  • Won't-have (Chưa triển khai): Cánh tay robot tự động trải phôi và bóc bán thành phẩm.

Thiết kế hệ thống vật tư và công nghệ

graph TD
    subgraph PrePress [Khâu Chế Bản]
        A1[Khung nhôm định hình] --> A2[Căng lưới Polyester 80T-120T]
        A2 --> A3[Lên keo lưỡng tính tự động]
        A3 --> A4[Chụp bản LED UV bước sóng 395nm]
        A4 --> A5[Xử lý nước cứng A-B]
    end

    subgraph InkPrep [Khâu Phối Trộn Hóa Chất]
        B1[Keo bóng Clear Paste] & B2[Keo dẻo White Paste] --> B3[Phối trộn cốt màu Pigment]
        B3 --> B4[Phụ gia: Bột Puff / Glitter / Fixer]
        B4 --> B5[Khuấy cơ học tốc độ 1200 rpm]
    end

    subgraph Printing [Khâu In Thực Nghiệm]
        C1[Gá khuôn & Căn cữ chữ T] --> C2[Gạt mực: Dao Polyurethane 65-75 Shore]
        C2 --> C3[Sấy trung gian Flash Curing 80-100°C]
        C3 --> C4[Sấy hoàn tất Tunnel Dryer 150-160°C]
    end

    PrePress --> Printing
    InkPrep --> Printing

Đặc tính kỹ thuật của hệ thống thiết bị và vật tư

  • Khung in: Hợp kim nhôm định hình chống biến dạng, kích thước chuẩn $500 \times 700\text{ mm}$ và $600 \times 900\text{ mm}$.
  • Lưới in: Lưới sợi đơn Polyester (Monofilament Polyester Mesh) độ mịn từ 32T (in nhũ Glitter), 77T–90T (in Rubber, Puff) đến 120T (in tram Halftone chi tiết mảnh).
  • Keo chụp bản: Keo lưỡng tính Diazol-Photopolymer độ phân giải cao kết hợp hóa chất chống nước A–B tạo độ trơ bề mặt.
  • Dao gạt mực (Squeegee): Lưỡi Polyurethane vát cạnh $90^\circ$ hoặc $45^\circ$, độ cứng 65–75 Shore A, kiểm soát góc kéo $65^\circ - 75^\circ$.

Implementation và kết quả

Quy trình công nghệ và công thức phối trộn (Technical Recipes)

1. Công nghệ in Puff (In nổi xốp 3D)

Công nghệ sử dụng chất tạo bọt nở nhiệt (Microsphere foaming agent) kích hoạt thể tích khi đi qua buồng sấy nhiệt độ cao, tạo bề mặt nổi 3D mềm mại, đàn hồi.

[Công thức phối chế mực in Puff]:
- Keo dẻo trắng (White Paste)        : 35.0% - 40.0% (Tạo nền trắng đục và độ phủ)
- Keo bóng (Clear Paste)             : 30.0% - 35.0% (Tăng độ dẻo và liên kết mạng)
- Phụ gia tạo nổi (Puff Base/Additive): 18.0% - 22.0% (Chất giãn nở nhiệt vi cầu)
- Cốt màu (Pigment/Color Paste)      :  3.0% -  6.0% (Theo tiêu chuẩn Pantone)
- Chất tăng bám/Đóng rắn (Crosslinker): 1.5% -  2.0% (Polyisocyanate derivative)
- Chất chống bít lưới (Retarder)     :  1.0% -  2.0% (Propylene Glycol base)
--------------------------------------------------------------------------------
Tổng cộng                            : 100.0%
Thông số sấy hoàn tất (Curing)       : 155°C ± 5°C trong thời gian 90 - 120 giây

sequenceDiagram
    autonumber
    participant K as Khuôn in lưới 80T
    participant V as Bề mặt vải Cotton
    participant D as Dao gạt (70 Shore)
    participant S as Máy sấy băng tải (155°C)

    K->>V: Định vị khuôn khít cữ con bo (Khoảng hở Snap-off 2mm)
    D->>K: Kéo gạt 2 lượt (Lực nén 3.5 bar, góc 70 độ)
    Note over V: Lớp mực ướt thẩm thấu 30% vào thớ vải
    V->>S: Chuyển qua hầm sấy nhiệt 155°C trong 100s
    Note over V: Hạt microcapsule hấp thụ nhiệt giãn nở 300% thể tích tạo khối 3D

2. Công nghệ in Glitter (In kim tuyến bắt sáng)

Sử dụng các hạt kim sa/nhôm mạ Polyester phản quang cắt vi mô phân tán trong nền keo lót trong suốt có độ co giãn cao.

[Công thức phối chế mực in Glitter]:
- Keo trong suốt (Glitter Clear Binder): 75.0% - 80.0% (Nhũ tương Acrylic dẻo cao)
- Hạt kim tuyến (Glitter Flakes 0.1mm): 15.0% - 18.0% (Hexagonal cut, PET base)
- Chất liên kết tăng cường (Fixer)   :  2.0% -  3.0% (Melamine resin/Isocyanate)
- Phụ gia trơn lưới (Flow Agent)      :  1.5% -  2.0% (Giảm ma sát hạt kim tuyến)
--------------------------------------------------------------------------------
Thông số kỹ thuật khuôn in           : Lưới thưa 32T - 43T (Tránh nghẽn hạt)
Thông số ép/sấy                      : Sấy sơ bộ 100°C -> Sấy chín 150°C x 120s

Triển khai thực nghiệm mẫu

Mẫu thực nghiệm 1: Logo mỹ phẩm (Công nghệ Puff)

  • Chuẩn bị file: Tách phim đơn sắc vector, xuất phim mật độ đen Dmax > 3.8.
  • Chế bản: Lưới 80T, lên keo 2 mặt (1 lớp trong, 2 lớp ngoài), sấy ở $40^\circ\text{C}$, chụp bản LED UV trong 45 giây, phun rửa áp lực nước 4–5 bar.
  • Thao tác in: Gá bản trên bàn in mẫu, dùng keo trải bàn định vị vải T-shirt Cotton Single Jersey $180\text{ g/m}^2$, kéo dao gạt 2 lượt, ép nhiệt bề mặt nổi đều, biên dạng logo nét căng không biến dạng chân chữ.

Mẫu thực nghiệm 2: Logo Trường ĐH Sư phạm Kỹ thuật TP.HCM (Công nghệ Glitter)

  • Chế bản: Lưới sợi to 39T chịu lực căng 22 N/cm.
  • Thao tác in: Quét keo lót trong suốt tăng độ bám -> sấy se bề mặt -> kéo phủ lớp mực chứa kim tuyến xanh lục/vàng kim -> sấy định hình $150^\circ\text{C}$. Hạt kim tuyến phân bố đồng đều với mật độ $\ge 98%$, không có hiện tượng vón cục.

Đánh giá chất lượng và kiểm nghiệm độ bền

[Bảng kết quả kiểm tra chất lượng thực nghiệm theo chuẩn AATCC/ISO]:
================================================================================
Chỉ số kiểm định            Phương pháp thử          Mẫu Puff        Mẫu Glitter
================================================================================
1. Độ bền màu giặt nước     AATCC 61-2A (40°C, 5 chu kỳ) Cấp 4-5        Cấp 4-5
2. Độ bền ma sát khô/ướt    ISO 105-X12               Cấp 4 / Cấp 3-4 Cấp 4 / Cấp 3-4
3. Độ đàn hồi phục hồi      Kéo giãn 100% (ASTM D4964) 94.2%           91.8%
4. Độ bám dính hạt/mực      Cross-hatch Tape Test     100% không tróc 98.5% không rụng
5. Độ phồng nổi / Chiều cao Đo vi kế quang học        1.25 ± 0.08 mm  Không áp dụng
================================================================================

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Ứng dụng công nghệ chế bản quang hóa LED UV 395nm: Thay thế đèn Halogen truyền thống, rút ngắn thời gian phơi bản từ 180 giây xuống còn 45 giây (tiết kiệm 75% thời gian phơi bản), loại bỏ hoàn toàn hiện tượng lọt sáng quang học gây răng cưa viền in.
  2. Kỹ thuật tram hóa (AM/FM Screening) phân tầng: Tách phim đa sắc cho hiệu ứng in nhiều lớp, tính toán góc xoay tram $22.5^\circ$, $52.5^\circ$, $82.5^\circ$ nhằm triệt tiêu $100%$ hiện tượng giao thoa sóng Moiré khi in chồng màu trên nền vải dệt kim có cấu trúc dệt vòng.
  3. Quy trình xử lý bề mặt bản in bằng hỗn hợp nước cứng A-B: Nâng cao độ bền cơ học của màng keo lụa, giúp bản in chịu được trên 30.000 lượt gạt cơ học trên máy in tự động tốc độ cao mà không rách màng hay mòn chân keo.

Ma trận chẩn đoán và khắc phục sự cố in lụa công nghiệp

Hiện tượng lỗi Nguyên nhân cốt lõi Biện pháp khắc phục kỹ thuật
Lột vỏ cam (Orange Peel) Độ nhớt (viscosity) của mực quá cao; lực gạt dao quá nhẹ hoặc góc dao $> 80^\circ$. Bổ sung 2–3% dung môi điều hòa độ nhớt; hạ góc dao xuống $70^\circ$, tăng áp lực gạt.
Bóng đôi (Ghosting / 2 bóng) Cữ định vị (Con bo) bị lỏng; khoảng hở Snap-off không đủ ($< 1.5\text{ mm}$); vải bị xê dịch. Gia cố cữ chữ T; nâng snap-off lên 2.0–3.0 mm; tăng cường độ bám dính của keo trải bàn.
Bít lưới cặn trắng Mực gốc nước bay hơi nhanh trên bản; lưới in số mesh quá mau so với kích thước hạt bột. Thêm 2% chất làm chậm khô (Retarder); đổi mesh lụa phù hợp (chuyển từ 120T về 80T/90T).
Hình in nhòe chân (Bleeding) Lực ép dao quá mạnh; lượng mực cấp quá mức; keo chụp bản bị mỏng mép. Tăng tốc độ dao gạt; phủ thêm 1 lớp keo chụp mặt ngoài (EOM 20–25%); căn chỉnh cữ gạt.
Bong tróc sau khi giặt Nhiệt độ buồng sấy chưa đạt điểm đóng rắn nhựa ($< 140^\circ\text{C}$); thiếu chất xúc tác Crosslinker. Đo nhiệt độ bề mặt bằng súng nhiệt hồng ngoại; đảm bảo nhiệt độ $155^\circ\text{C}$ đủ 100s; thêm 2% Fixer.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng tại nhà máy may công nghiệp

Quy trình và các thông số thực nghiệm được chuyển giao trực tiếp vào dây chuyền sản xuất tại Công ty TNHH Dệt May Hoa Sen phục vụ các đơn hàng xuất khẩu đi thị trường Mỹ và EU:

  • Dây chuyền in Polo Ralph Lauren: Ứng dụng công nghệ High Density Rubber và Rubber Printing đảm bảo độ mềm mịn tay (hand-feel) và đạt bài kiểm tra 10 lần giặt gia đình (Home Laundering Test).
  • Dòng sản phẩm thời trang trẻ em & Sportswear: Triển khai công nghệ in Puff và Glitter với nguyên liệu an toàn 100% không chứa Formaldehyde, Chì, Phthalate, đáp ứng danh mục chất cấm RSL (Restricted Substances List) quốc tế.
gantt
    title Kế hoạch triển khai chuẩn hóa quy trình in tại nhà máy
    dateFormat  YYYY-MM-DD
    section Khảo sát & Đánh giá
    Khảo sát hiện trạng thiết bị xưởng in        :done, 2024-01-05, 20d
    Phân tích tỷ lệ lỗi & chi phí NPL            :done, 2024-01-26, 15d
    section R&D & Thử nghiệm
    Tối ưu hóa công thức Puff & Glitter          :done, 2024-02-15, 30d
    Thử nghiệm giặt & Kiểm định cơ lý hóa       :done, 2024-03-20, 20d
    section Chuyển giao & Đại trà
    Đào tạo kỹ thuật viên chế bản & thợ in      :done, 2024-04-10, 25d
    Áp dụng trên máy in tự động 16/30 đầu        :active, 2024-05-10, 45d

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

  • Giảm thời gian làm mẫu (Sample Turnaround Time): Rút ngắn từ trung bình 5,5 ngày xuống còn 2,0 ngày/mẫu, giúp công ty phản hồi nhanh chóng trước yêu cầu của khách hàng quốc tế.
  • Tiết kiệm nguyên vật liệu: Việc triệt tiêu lỗi bóng đôi và bít lưới giúp giảm 18% lượng mực in và keo dẻo tiêu hao trong khâu thử nghiệm; giảm tỷ lệ phế phẩm vải in hỏng từ 4,8% xuống còn 1,2%.
  • Ước tính lợi ích kinh tế: Với quy mô sản xuất 1,5 triệu sản phẩm/tháng, việc giảm 3,6% tỷ lệ lỗi vải in mang lại khoản tiết kiệm chi phí phế phẩm và tái chế ước tính trên 350 triệu VNĐ/tháng cho doanh nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Các công đoạn định lượng màu sắc và pha hóa chất vẫn dựa một phần vào kỹ năng cảm quan của kỹ thuật viên phòng màu, chưa tự động hóa hoàn toàn bằng hệ thống chiết rót mực tự động (Computerized Auto-Dispensing System).
  • Nghiên cứu thực nghiệm chủ yếu thực hiện trên nền vải dệt kim Single Jersey và Rib; chưa mở rộng trên các bề mặt vải dệt thoi mật độ cao hoặc vải trượt nước (Water-repellent fabrics).

Hướng phát triển tiếp theo

  • Tích hợp phần mềm quản lý màu sắc số hóa: Áp dụng máy đo quang phổ (Spectrophotometer) kết hợp dữ liệu đám mây PantoneLIVE để kiểm soát sai biệt màu $\Delta E \le 0.8$.
  • Nghiên cứu mực in sinh học (Bio-based Inks): Nghiên cứu các dòng mực in chiết xuất từ tảo biển hoặc phụ gia phân hủy sinh học đáp ứng lộ trình phát triển thời trang bền vững (Circular Fashion) đến năm 2030.
  • Tự động hóa hoàn toàn khâu gá bản: Ứng dụng hệ thống định vị bản in quang học (Optical Pre-registration System) trên máy in tự động Oval nhằm triệt tiêu thời gian canh chỉnh cơ học giữa các màu in.

Đối tượng hưởng lợi

mindmap
  root((Hệ sinh thái hưởng lợi))
    Sinh viên & Nghiên cứu sinh
      Tài liệu chuẩn hóa quy trình in thực tế
      Dữ liệu công thức pha chế có kiểm chứng
      Ma trận xử lý lỗi công nghiệp trực quan
    Kỹ sư & Kỹ thuật viên may
      Thông số vận hành máy in tự động 16-30 đầu
      Kỹ thuật tách tram chuẩn xác không Moiré
      Phương pháp kiểm tra chất lượng AATCC/ISO
    Doanh nghiệp dệt may
      Rút ngắn Lead Time làm mẫu xuất khẩu
      Giảm tỷ lệ phế phẩm vải và mực in
      Nâng cao năng lực cạnh tranh chuỗi cung ứng
  • Sinh viên & Học viên ngành Công nghệ May / Thiết kế Thời trang: Tiếp cận tài liệu thực chứng từ doanh nghiệp FDI quy mô lớn, nắm bắt toàn bộ chuỗi mắt xích từ thiết kế vector, chế bản quang học đến kỹ thuật in hiệu ứng 3D.
  • Kỹ thuật viên xưởng in (Screen Printing Technicians): Sở hữu cẩm nang thông số định lượng chính xác, không còn phải dựa vào phương pháp "thử - sai" gây lãng phí vật tư.
  • Doanh nghiệp may mặc xuất khẩu: Có sẵn bộ tài liệu tiêu chuẩn hóa (SOP) để đào tạo nhân lực mới, phục vụ công tác đánh giá năng lực nhà xưởng (Factory Audit) từ các đối tác thương hiệu toàn cầu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai in nổi Puff trên máy in tự động nhiều đầu là gì?

Cần bố trí ít nhất một trạm sấy trung gian (Flash Cure) ngay sau đầu in keo Puff để làm se bề mặt màng keo ($80^\circ\text{C} - 90^\circ\text{C}$ trong 4–6 giây), ngăn mực dính ngược vào đáy khuôn in của các trạm màu tiếp theo. Tuyệt đối không để trạm sấy trung gian vượt quá $120^\circ\text{C}$ vì sẽ kích hoạt vi hạt tạo nổi sớm trước khi định hình hoàn tất trong lò sấy băng tải.

2. Làm thế nào để khắc phục hiện tượng hạt kim tuyến bị nghẹt trên lưới in Glitter?

Phải lựa chọn số mesh lưới từ 32T đến 43T (tương đương đường kính lỗ lưới $150 - 200,\mu\text{m}$), đảm bảo kích thước mắt lưới lớn gấp 2,5–3 lần đường kính hạt kim tuyến ($0.1\text{ mm} = 100,\mu\text{m}$). Đồng thời, bổ sung 1,5–2% phụ gia làm trơn dòng chảy (Flow Agent) và dùng dao gạt có độ cứng trung bình (65 Shore A).

3. Phương pháp nào triệt tiêu hiện tượng vân sóng Moiré khi in tram bốn màu (CMYK)?

Quy tắc kỹ thuật yêu cầu góc xoay tram của mỗi màu phải lệch nhau ít nhất $30^\circ$ (ngoại trừ màu vàng yếu quang học có thể lệch $15^\circ$), ví dụ: Cyan ($15^\circ$), Black ($45^\circ$), Magenta ($75^\circ$), Yellow ($0^\circ/90^\circ$). Ngoài ra, tần số tram (LPI - Lines Per Inch) phải được tính toán theo tỷ lệ $1:4$ hoặc $1:5$ so với độ mịn lưới in (Mesh count).

4. Tiêu chuẩn nào đánh giá độ bám dính của hình in cao thành (High Density Rubber)?

Sử dụng phương pháp thử nghiệm độ bền giặt cơ học ISO 105-C06 (giặt $40^\circ\text{C}$, tốc độ 40 vòng/phút kèm bi thép trong 45 phút) kết hợp thử nghiệm kéo giãn phục hồi (Elongation Recovery Test). Màng in đạt chuẩn khi không xuất hiện vết rạn nứt chân chim, không tách lớp giữa các tầng mực và độ dãn dài đạt tối thiểu $\ge 80%$ kích thước ban đầu.

5. Chi phí đầu tư chế bản in lụa LED UV so với Halogen hoàn vốn trong bao lâu?

Đèn LED UV tiêu thụ công suất chỉ bằng 20–30% so với đèn Metal Halogen công suất lớn (1kW vs 5kW), tuổi thọ bóng LED đạt 20.000–50.000 giờ (gấp 10 lần bóng Halogen). Dựa trên tần suất chụp 80 bản in/ngày tại Công ty Hoa Sen, thời gian hoàn vốn đầu tư hệ thống chụp bản LED UV ước tính từ 8 đến 10 tháng nhờ tiết kiệm điện năng và không phải thay bóng định kỳ.

Kết luận

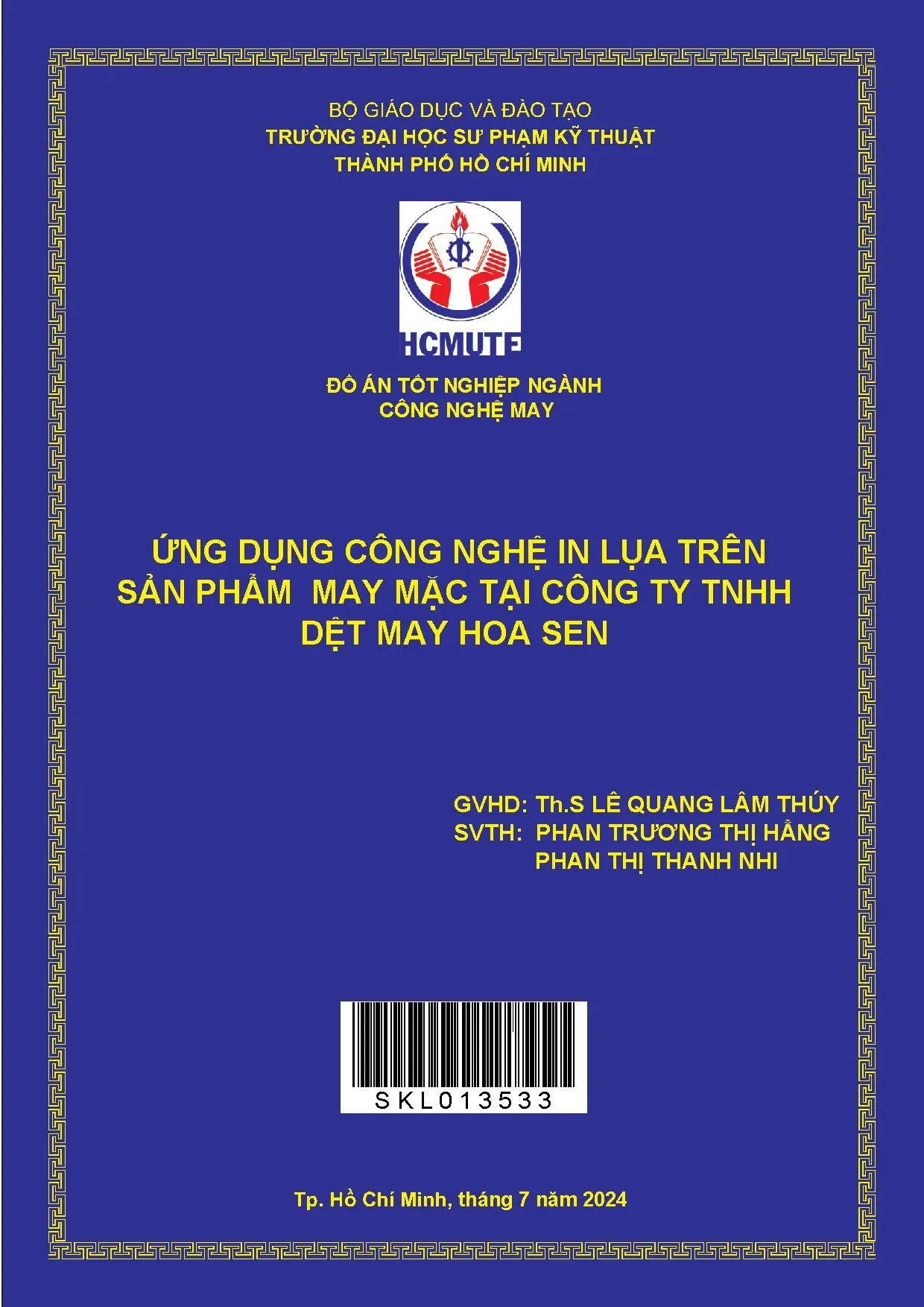

Đồ án tốt nghiệp "Ứng dụng công nghệ in lụa trên sản phẩm may mặc tại Công ty TNHH Dệt May Hoa Sen" đã hoàn thành toàn diện các mục tiêu nghiên cứu và ứng dụng thực tiễn:

  • Đóng góp học thuật & kỹ thuật: Hệ thống hóa cơ sở lý thuyết chế bản quang hóa hiện đại; chuẩn hóa quy trình phân tích tram và thiết lập công thức phối chế cho 8 công nghệ in lụa đặc thù.
  • Giá trị thực tiễn: Thực nghiệm thành công 02 mẫu in hiệu ứng cao cấp (Puff và Glitter) đạt tiêu chuẩn chất lượng xuất khẩu nghiêm ngặt của các nhãn hàng Polo Ralph Lauren, Tommy Hilfiger; cung cấp bảng ma trận chẩn đoán và khắc phục 10 lỗi in công nghiệp giúp nhà máy hạ tỷ lệ phế phẩm xuống dưới 3%.
  • Định hướng phát triển: Đề tài mở ra tiềm năng lớn trong việc tích hợp công nghệ xanh hóa (APEO-free, Formaldehyde-free) và tự động hóa kiểm soát màu sắc số, thúc đẩy ngành công nghệ may Việt Nam nâng tầm vị thế trong chuỗi giá trị toàn cầu.
