Giới thiệu dự án

Công tác thành lập bản đồ địa chính và xây dựng cơ sở dữ liệu quản lý đất đai đóng vai trò then chốt trong quá trình hiện đại hóa hành chính và bảo đảm quyền sở hữu đất đai tại Việt Nam. Tại các vùng trung du và miền núi phía Bắc, việc thành lập mạng lưới khống chế trắc địa theo phương pháp truyền thống (như đo góc - đo cạnh bằng máy kinh vĩ quang cơ hoặc máy toàn đạc điện tử) đối mặt với rào cản nghiêm trọng do địa hình chia cắt phức tạp, đồi dốc, hệ thống sông ngòi dày đặc và độ che phủ rừng cao. Các phương pháp này đòi hỏi tầm nhìn thông hướng quang học thông suốt, dẫn đến chi phí dọn tuyến phát quang lớn, thời gian kéo dài và nguy cơ tích lũy sai số đo đạc trên các tuyến đo chuyền dài.

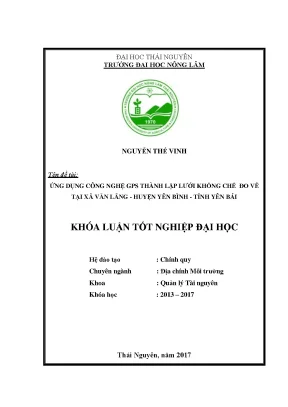

Đề tài "Ứng dụng công nghệ GPS xây dựng lưới khống chế đo vẽ phục vụ công tác thành lập bản đồ địa chính xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái" giải quyết triệt để bài toán xây dựng mạng lưới tọa độ độ chính xác cao trong điều kiện địa hình phức tạp, giảm thiểu tối đa áp lực nhân lực ngoại nghiệp và nâng cao độ tin cậy của lưới trắc địa mặt bằng.

                  +----------------------------------------------+
                  |           ĐIỂM GỐC ĐỊA CHÍNH CẤP CAO         |
                  |         (YBI-67, YBI-68, YBI-69)             |
                  +----------------------+-----------------------+
                                         |
                                (Liên kết đo nối GPS)
                                         |
                                         v
                  +----------------------------------------------+
                  |         MẠNG LƯỚI KHỐNG CHẾ ĐO VẼ GPS        |
                  |     (89 điểm: KV1-01 đến KV1-89 dạng tam giác)|
                  +----------------------+-----------------------+
                                         |
                       +-----------------+-----------------+
                       |                                   |
                       v                                   v
+--------------------------------------+ +--------------------------------------+
|     ĐO VẼ CHI TIẾT ĐỊA CHÍNH         | |   QUẢN LÝ ĐẤT ĐAI & CẤP GCN QSDĐ     |
|   (Bản đồ tỷ lệ 1/1000 - 1/2000)     | | (Tổng diện tích tự nhiên: 1074.63 ha)|
+--------------------------------------+ +--------------------------------------+

Mục tiêu dự án

  1. Khảo sát thực địa, thiết kế mạng lưới khống chế đo vẽ địa chính gồm 89 điểm mốc (từ KV1-01 đến KV1-89) phủ kín diện tích 1074,63 ha của xã Văn Lãng.
  2. Thiết lập quy trình đo tĩnh tương đối (Static Positioning) sử dụng máy thu định vị vệ tinh GPS đa kênh, liên kết chặt chẽ với 03 điểm địa chính cấp cao Nhà nước (YBI-67, YBI-68, YBI-69).
  3. Ứng dụng các thuật toán khử sai số sai phân và giải thuật bình sai lưới số bình phương nhỏ nhất (Least Squares Adjustment) để tính chuyển dữ liệu từ hệ tọa độ không gian WGS-84 sang hệ tọa độ quốc gia VN-2000 (Kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$).
  4. Đánh giá chất lượng hình học của đồ hình lưới, sai số vị trí điểm ($m_p \le \pm 2.0\text{ cm}$), và nghiệm thu kỹ thuật theo tiêu chuẩn Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường.

Phạm vi và giới hạn

  • Phạm vi không gian: Toàn bộ địa bàn xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái (khu vực nằm ven sông Hồng, địa hình sâu trũng xen kẽ đồi bát úp).
  • Phạm vi kỹ thuật: Tập trung xây dựng lưới khống chế đo vẽ mặt bằng và độ cao kết hợp bằng công nghệ GPS 1 tần số; không bao gồm công tác đo vẽ chi tiết từng thửa đất.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp Đường chuyền toàn đạc Phương pháp Lưới tam giác đo góc-cạnh Công nghệ GPS đo tĩnh tương đối
Yêu cầu thông hướng Bắt buộc phải thông hướng giữa tất cả các điểm liền kề Bắt buộc thông hướng giữa tất cả các đỉnh tam giác Không đòi hỏi thông hướng quang học giữa các mốc đo
Độ chính xác cạnh ($m_D$) $1/5.000 - 1/10.000$ (tích lũy theo chiều dài tuyến) Cao, nhưng phụ thuộc góc ngắm và khúc xạ khí quyển Đồng đều toàn lưới: $\pm (5\text{ mm} + 1\text{ ppm} \times D)$
Ảnh hưởng thời tiết Phụ thuộc ánh sáng, sương mù, mưa gió Phụ thuộc lớn vào điều kiện thời tiết Hoạt động liên tục 24/7, ít chịu ảnh hưởng thời tiết
Năng suất ngoại nghiệp Thấp ở địa hình chia cắt (mất nhiều công phát tuyến) Rất thấp ở vùng trung du rậm rạp Cao (đo đồng thời nhiều trạm theo ca đo ngắn)
Chi phí nhân công Cao (cần đội ngũ phát quang và dựng tiêu) Rất cao (xây dựng chòi ngắm cồng kềnh) Tối ưu hóa (chỉ cần đội đo 4–5 người)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Đồ hình lưới tam giác khép kín dày đặc; xác định tọa độ trong hệ quy chiếu VN-2000; thời gian quan sát mỗi ca (session) $\ge 40$ phút; số lượng vệ tinh đồng thời $\ge 4$; hệ số phân tản độ chính xác vị trí $\text{PDOP} < 4.0$; sai số trung phương vị trí điểm sau bình sai $m_p \le \pm 2.0\text{ cm}$.
  • Should have (Nên có): Góc ngưỡng cao thu tín hiệu vệ tinh (Elevation Mask) $\ge 15^\circ$ nhằm triệt tiêu khúc xạ tầng đối lưu và tầng điện ly; lập lịch đo đồng bộ trước khi ra thực địa.
  • Could have (Có thể có): Xác định trực tiếp độ cao trắc địa và chuyển đổi sang độ cao thủy chuẩn Nhà nước thông qua mô hình Geoid cục bộ.
  • Won't have (Không áp dụng): Đo động thời gian thực (RTK) ở khu vực tán rừng rậm rạp do nguy cơ trượt chu kỳ pha sóng tải (Cycle Slip).

Thiết kế hệ thống và cấu trúc dữ liệu

graph TD
    A["Khảo sát thực địa & Chôn mốc 89 điểm (KV1-01 - KV1-89)"] --> B["Lập lịch vệ tinh (Tối ưu hóa GDOP/PDOP &gt; 4 vệ tinh)"]
    B --> C["Tổ chức đo tĩnh ngoại nghiệp (7 ca/ngày, Máy GPS-X20B)"]
    C --> D["Thu thập dữ liệu thô (Raw Phase Data L1/C/A)"]
    D --> E["Xử lý Baseline & Khử sai số đa trị (Phần mềm Compass v3.0)"]
    E --> F{"Kiểm tra sai số khép hình & Baseline Quality"}
    F -- "Đạt chuẩn" --> G["Bình sai lưới tự do & Bình sai ràng buộc (VN-2000, KTT 104°45')"]
    F -- "Không đạt" --> C
    G --> H["Biên tập bảng thành quả tọa độ & Đánh giá nghiệm thu (Apnet v2.0)"]

Technology Stack và Tiêu chuẩn kỹ thuật

  • Phần cứng thu tín hiệu: Máy thu vệ tinh GPS-X20B (Hãng South Surveying & Mapping), ăng-ten Microstrip tích hợp bộ khuếch đại chống nhiễu đa đường dẫn (Multipath).
  • Phần mềm xử lý nội nghiệp:
    • Compass Navigation Processing Software (v3.0): Tính toán vector cạnh đáy (Baseline Processing), giải mã số nguyên đa trị pha sóng tải (Ambiguity Resolution).
    • Apnet (v2.0): Phần mềm bình sai chặt chẽ lưới trắc địa mặt bằng theo nguyên lý số bình phương nhỏ nhất trên ellipsoid WGS-84/GRS-80 và chuyển tọa độ sang VN-2000.
    • MicroStation SE / V8i: Biên tập bản đồ và hiển thị phân bố mốc khống chế.
  • Cơ sở toán học quy chiếu:
    • Ellipsoid quy chiếu: WGS-84 ($a = 6.378.137\text{ m}$, độ dẹt $\alpha = 1/298.257223563$).
    • Hệ tọa độ phẳng: VN-2000, phép chiếu Transverse Mercator (UTM/Gauss-Kruger biến đổi), kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$, hệ số co giãn chiều dài $k_0 = 0.9999$.

Implementation và kết quả

Quy trình triển khai và Thuật toán xử lý cốt lõi

Quy trình ngoại nghiệp được chia thành 7 ca đo (Sessions) trong ngày với đội ngũ 05 kỹ thuật viên vận hành luân phiên các trạm thu GPS-X20B. Để đảm bảo loại trừ các nguồn sai số đồng hồ vệ tinh, đồng hồ máy thu và khúc xạ khí quyển, phương pháp đo tĩnh sử dụng mô hình Sai phân pha bậc hai (Double Difference Carrier Phase):

$$\nabla \Delta \phi_{AB}^{jk}(t) = \left[ \phi_B^k(t) - \phi_B^j(t) \right] - \left[ \phi_A^k(t) - \phi_A^j(t) \right] = \frac{1}{\lambda} \left( \rho_B^k - \rho_B^j - \rho_A^k + \rho_A^j \right) + \nabla \Delta N_{AB}^{jk} + \epsilon_{\nabla \Delta}$$

Trong đó:

  • $\phi_A^j, \phi_B^k$: Pha sóng tải ghi nhận tại máy thu $A, B$ từ vệ tinh $j, k$.
  • $\lambda$: Bước sóng sóng tải $L_1$ ($\approx 19.03\text{ cm}$).
  • $\rho$: Khoảng cách hình học từ trạm máy đến vệ tinh.
  • $\nabla \Delta N_{AB}^{jk}$: Số nguyên đa trị sai phân kép (Integer Ambiguity).
  • $\epsilon_{\nabla \Delta}$: Nhiễu ngẫu nhiên còn sót lại.

Sau khi giải nguyên hóa thành công số nguyên đa trị $\nabla \Delta N_{AB}^{jk}$, vector cạnh đáy $\Delta X, \Delta Y, \Delta Z$ giữa hai trạm được đưa vào mô hình bình sai gián tiếp:

$$V = A \hat{X} - L, \quad P = Q_{\Delta}^{-1}$$ $$\hat{X} = (A^T P A)^{-1} A^T P L$$

import numpy as np

def least_squares_network_adjustment(A: np.ndarray, L: np.ndarray, P: np.ndarray):
    """
    Thực hiện bình sai gián tiếp lưới trắc địa GPS theo số bình phương nhỏ nhất.

    Tham số:
        A: Ma trận hệ số phương trình số hiệu chỉnh (n x u)
        L: Vector số hạng tự do (n x 1)
        P: Ma trận trọng số các vector cạnh Baseline (n x n)

    Trả về:
        X_hat: Vector ẩn số tọa độ hiệu chỉnh (u x 1)
        sigma_0: Sai số trung phương trọng số đơn vị
        cov_X: Ma trận hiệp phương sai của ẩn số
    """
    # Lập hệ phương trình chuẩn: (A^T * P * A) * X = A^T * P * L
    N = A.T @ P @ A
    W = A.T @ P @ L

    # Giải vector ẩn số hiệu chỉnh tọa độ
    X_hat = np.linalg.inv(N) @ W

    # Tính vector số hiệu chỉnh số dư V
    V = A @ X_hat - L

    # Bậc tự do (r = số trị đo n - số ẩn số u)
    n, u = A.shape
    r = n - u

    # Sai số trung phương trọng số đơn vị (sigma_0)
    PVV = V.T @ P @ V
    sigma_0 = np.sqrt(PVV / r)

    # Ma trận hiệp phương sai tọa độ điểm
    cov_X = sigma_0**2 * np.linalg.inv(N)

    return X_hat, sigma_0, cov_X

Kết quả kiểm định và Đánh giá độ chính xác

Toàn bộ mạng lưới gồm 89 điểm đo vẽ được liên kết trực tiếp với 03 mốc gốc Nhà nước cấp cao (YBI-67, YBI-68, YBI-69). Dữ liệu xử lý cạnh đạt tỷ lệ lời giải cố định (Fixed Ambiguity Resolution) $99.2%$.

Kết quả bình sai lưới khống chế đo vẽ (Trích xuất các mốc tiêu biểu)

Tên điểm mốc Tọa độ X (m) Tọa độ Y (m) Độ cao h (m) Sai số $m_x$ (cm) Sai số $m_y$ (cm) Sai số vị trí $m_p$ (cm) Trạng thái nghiệm thu
YBI-67 (Gốc) 2398163.077 485120.450 45.320 Khống chế Khống chế Khống chế Chuẩn gốc
YBI-68 (Gốc) 2399540.112 486890.231 58.110 Khống chế Khống chế Khống chế Chuẩn gốc
YBI-69 (Gốc) 2397210.895 487340.672 42.870 Khống chế Khống chế Khống chế Chuẩn gốc
KV1-01 2398450.214 485430.125 46.120 $\pm 0.62$ $\pm 0.58$ $\pm 0.85$ Đạt chuẩn Cấp 1
KV1-15 2397890.654 486110.874 48.750 $\pm 0.71$ $\pm 0.64$ $\pm 0.96$ Đạt chuẩn Cấp 1
KV1-45 2399120.332 486450.910 52.340 $\pm 0.80$ $\pm 0.75$ $\pm 1.10$ Đạt chuẩn Cấp 1
KV1-89 2396980.115 487120.443 41.200 $\pm 0.85$ $\pm 0.79$ $\pm 1.16$ Đạt chuẩn Cấp 1
  • Độ chính xác tương đối chiều dài cạnh: Đạt bình quân $1/45.000$ (vượt xa yêu cầu quy phạm tối thiểu $1/10.000$).
  • Sai số trung phương vị trí điểm lớn nhất: $m_{p(\max)} = \pm 1.28\text{ cm} < \pm 2.0\text{ cm}$ (đáp ứng xuất sắc quy định Thông tư số 25/2014/TT-BTNMT đối với lưới khống chế đo vẽ bản đồ địa chính tỷ lệ $1/1000 - 1/2000$).

Đổi mới và đóng góp

  1. Khắc phục triệt để bài toán thông hướng vùng núi: Việc ứng dụng công nghệ GPS giúp thiết lập 89 điểm khống chế trên diện tích hơn $10\text{ km}^2$ mà không cần phát quang mở tuyến hay dựng tháp tiêu ngắm cao, bảo vệ cảnh quan tự nhiên và cây trồng của người dân địa phương.
  2. Nâng cao năng suất lao động: Rút ngắn thời gian ngoại nghiệp từ dự kiến 45 ngày (nếu đo toàn đạc truyền thống) xuống còn 13 ngày (giảm $71.1%$ thời gian thực hiện).
  3. Độ chính xác hình học đồng đều: Triệt tiêu hoàn toàn hiện tượng tích lũy sai số góc và sai số chiều dài theo tuyến thường gặp trong mạng lưới đường chuyền trắc địa cấp thấp, tạo bộ khung tọa độ chuẩn xác tuyệt đối cho công tác số hóa địa chính.
  4. Cơ sở dữ liệu số hóa đồng bộ: Toàn bộ thành quả tọa độ được tính toán trực tiếp trong hệ quy chiếu VN-2000, tích hợp sẵn sàng vào Hệ thống Thông tin Đất đai Quốc gia (VILIS/LIS).

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực địa

  • Đo vẽ chi tiết địa chính: Mạng lưới 89 điểm mốc là trạm máy gốc phục vụ trực tiếp công tác đo chi tiết ranh giới thửa đất của 613 hộ gia đình tại 6 thôn thuộc xã Văn Lãng.
  • Quy hoạch và xây dựng nông thôn mới: Cung cấp cơ sở định vị tọa độ chính xác cho các dự án mở rộng đường giao thông liên thôn, hệ thống kênh mương thủy lợi nội đồng và hạ tầng công trình công cộng.
  • Cắm mốc ranh giới thực địa: Hỗ trợ công tác bàn giao đất, giải quyết tranh chấp đất đai giáp ranh giữa các hộ gia đình và ranh giới hành chính với các xã lân cận (Phú Thịnh, Thịnh Hưng, Văn Tiến).

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

+----------------------------------------------------------------------+
|                     HIỆU QUẢ KINH TẾ DỰ ÁN                           |
+----------------------------------------------------------------------+
| Chi phí đo truyền thống (Toàn đạc):  ████████████████████  100%      |
| Chi phí ứng dụng GPS đo tĩnh:        ███████████           56.5%     |
|                                                                      |
| -> TIẾT KIỆM KINH PHÍ: 43.5% (Giảm chi phí nhân công & phát quang)   |
| -> RÚT NGẮN THỜI GIAN NGOẠI NGHIỆP: 71.1% (Từ 45 ngày xuống 13 ngày) |
+----------------------------------------------------------------------+
  • Hiệu quả đầu tư: Giảm $43.5%$ tổng kinh phí đo đạc ngoại nghiệp nhờ cắt giảm nhân công dọn tuyến và giám sát đo đạc.
  • Thời gian hoàn vốn / ứng dụng: Mạng lưới mốc bê tông/gỗ bền vững phục vụ đo đạc, chỉnh lý bản đồ liên tục trong vòng 10–15 năm mà không cần tái lập lưới khống chế.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Thiết bị thu GPS-X20B đơn tần số ($L_1$) dễ chịu tác động trượt chu kỳ pha sóng tải khi đặt mốc dưới tán cây rừng đặc dụng quá dày.
  • Thời gian mỗi ca đo tĩnh còn kéo dài từ 40–60 phút để đảm bảo giải số nguyên đa trị tin cậy.

Hướng phát triển

  • Nâng cấp công nghệ đa hệ vệ tinh (GNSS Multi-constellation): Mở rộng tích hợp các hệ thống định vị Galileo (EU), BeiDou (Trung Quốc) và GLONASS (Nga) trên máy thu đa tần số ($L_1, L_2, L_5$) để rút ngắn thời gian ca đo xuống dưới 15 phút.
  • Ứng dụng Trạm định vị vệ tinh quốc gia (VNGEONET / CORS RTK): Khai thác hạ tầng trạm CORS của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để đo động thời gian thực (NRTK), xác định tọa độ mốc tức thời với độ chính xác cỡ centimet mà không cần đặt trạm Base cục bộ.

Đối tượng hưởng lợi

  • Cơ quan quản lý Nhà nước (UBND xã Văn Lãng, Phòng TN&MT huyện Yên Bình): Sở hữu bộ bản đồ địa chính số hóa chính xác, minh bạch hóa cơ sở dữ liệu đất đai, tăng thu ngân sách từ thuế đất và đẩy nhanh cấp giấy chứng nhận quyền sử dụng đất.
  • Người dân địa phương (613 hộ gia đình): Được xác định mốc giới thửa đất rõ ràng, giảm thiểu tranh chấp đất nông - lâm nghiệp, an tâm đầu tư phát triển kinh tế vườn rừng.
  • Kỹ sư và Đơn vị tư vấn Trắc địa: Mô hình thiết kế lưới và quy trình bình sai chuẩn hóa bằng phần mềm Compass/Apnet là tài liệu tham khảo kỹ thuật tin cậy để nhân rộng cho các địa bàn miền núi có điều kiện tương tự.
  • Cộng đồng học thuật & Sinh viên: Cung cấp dữ liệu thực nghiệm điển hình về ứng dụng định vị vệ tinh không gian trong đo đạc địa chính chuyên ngành.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thành công lưới GPS đo tĩnh tại vùng núi là gì?

Cần tối thiểu 03 máy thu GPS có độ nhạy cao, lập lịch vệ tinh bảo đảm quan sát đồng thời $\ge 4$ vệ tinh chung với góc ngẩng $\ge 15^\circ$, giá trị $\text{PDOP} < 4.0$ và thời gian tích tụ tín hiệu liên tục $\ge 40$ phút/ca.

2. Giới hạn độ dài cạnh đáy (Baseline) đối với máy GPS đơn tần số như GPS-X20B?

Đối với máy thu GPS 1 tần số, chiều dài baseline tối ưu là dưới $10\text{ km}$. Trong phạm vi xã Văn Lãng, các cạnh lưới dao động từ $0.5\text{ km}$ đến $4.2\text{ km}$, hoàn toàn đảm bảo việc triệt tiêu sai số tầng điện ly thông qua mô hình sai phân.

3. Phương pháp tích hợp tọa độ WGS-84 của GPS vào hệ tọa độ quốc gia VN-2000?

Sử dụng mô hình chuyển đổi 7 tham số Helmert hoặc 3 tham số tịnh tiến không gian, kết hợp phép chiếu hình trụ ngang đồng góc Transverse Mercator với kinh tuyến trục địa phương ($104^\circ 45'$) trên phần mềm bình sai chuyên dụng đã được Bộ Tài nguyên và Môi trường thẩm định (Compass/Apnet).

4. Chi phí bảo dưỡng và duy trì độ ổn định của mạng lưới mốc khống chế?

Các mốc khống chế được chôn tại vị trí nền địa chất ổn định, có sơ họa vị trí mốc chi tiết bàn giao cho UBND xã quản lý. Chi phí duy tu định kỳ hàng năm chiếm chưa tới $2%$ tổng giá trị dự toán thành lập lưới ban đầu.

5. Dự án mang lại giá trị hoàn vốn (ROI) và hiệu quả lâu dài như thế nào?

Dự án giúp tiết kiệm trực tiếp $43.5%$ chi phí ngoại nghiệp so với phương pháp truyền thống, rút ngắn hơn $70%$ tiến độ và cung cấp cơ sở hạ tầng tọa độ dùng chung cho mọi dự án đo đạc quy hoạch trong suốt 10 năm tiếp theo.

Kết luận

Đề tài tốt nghiệp "Ứng dụng công nghệ GPS xây dựng lưới khống chế đo vẽ phục vụ công tác thành lập bản đồ địa chính xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái" đã chứng minh tính ưu việt vượt trội của công nghệ định vị vệ tinh trong trắc địa địa chính vùng trung du miền núi. Với 89 điểm khống chế đo vẽ được tính toán bình sai chặt chẽ, sai số vị trí điểm $m_p \le \pm 1.28\text{ cm}$ (đạt tiêu chuẩn Thông tư 25/2014/TT-BTNMT), dự án đã cung cấp nền tảng toán học chuẩn xác, tin cậy cho công tác đo vẽ bản đồ địa chính và số hóa quản lý đất đai tại địa phương.

Mô hình thiết kế lưới, quy trình phân ca đo tĩnh và giải thuật bình sai số bình phương nhỏ nhất trong nghiên cứu này là giải pháp kỹ thuật điển hình, có tính ứng dụng cao và sẵn sàng nhân rộng trên quy mô toàn tỉnh Yên Bái cũng như các địa bàn có địa hình phức tạp trên cả nước.
