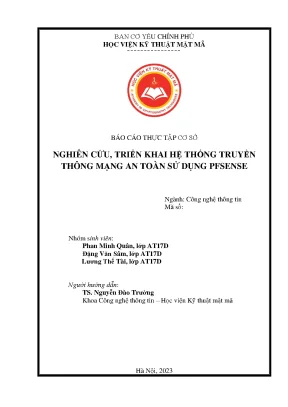

Nghiên Cứu, Triển Khai Hệ Thống Truyền Thông Mạng An Toàn Sử Dụng Tường Lửa Mã Nguồn Mở pfSense

Tóm tắt nghiên cứu (200-250 từ)

  • Research question chính: Làm thế nào để thiết kế, triển khai và tối ưu hóa một kiến trúc truyền thông mạng an toàn, chi phí thấp nhưng vẫn đảm bảo toàn vẹn các tiêu chuẩn an ninh mạng nghiêm ngặt (tính bảo mật, toàn vẹn, sẵn sàng) trước các mối đe dọa an ninh ngày càng phức tạp?
  • Methodology snapshot: Nghiên cứu áp dụng phương pháp thực nghiệm kết hợp thiết kế hệ thống. Dựa trên khung lý thuyết mô hình CIA và mô hình bộ ba an toàn (Ngăn chặn – Phát hiện – Phản ứng), nhóm nghiên cứu đã thiết lập môi trường mạng mô phỏng doanh nghiệp (KMA OFFICE) trên nền tảng ảo hóa, tích hợp tường lửa trạng thái pfSense (FreeBSD) cùng các phân vùng mạng (VLAN), máy chủ Proxy, hạ tầng chứng chỉ số (CA/PKI), hệ thống định hình băng thông (Traffic Shaper) và mạng riêng ảo OpenVPN (Client-to-Site và Site-to-Site).
  • Key findings: pfSense thể hiện khả năng thực thi linh hoạt các chính sách bảo mật đa tầng: phân đoạn mạng triệt để giữa các VLAN, kiểm soát và lọc lưu lượng theo thời gian thực (Schedules & Group ACLs), tối ưu hóa hiệu năng băng thông qua Traffic Shaping và thiết lập kênh truyền mã hóa đầu cuối an toàn tuyệt đối với OpenVPN mà không đòi hỏi phần cứng chuyên dụng đắt tiền.
  • Implications: Công trình cung cấp một giải pháp tham chiếu khả thi, an toàn và tối ưu kinh tế cho các doanh nghiệp vừa và nhỏ (SMEs), tổ chức giáo dục và cơ quan nhà nước trong việc tự chủ hạ tầng an ninh mạng, giảm sự phụ thuộc vào các thiết bị phần cứng thương mại đóng kín.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong kỷ nguyên chuyển đổi số và bùng nổ của mạng Internet toàn cầu, các tổ chức và doanh nghiệp đang phụ thuộc chặt chẽ vào hạ tầng truyền thông mạng để vận hành, lưu trữ và trao đổi dữ liệu. Tuy nhiên, sự phát triển này đồng thời kéo theo sự gia tăng chưa từng có của các mối đe dọa không gian mạng. Theo báo cáo từ các tổ chức bảo mật quốc tế (như Securonix), số lượng lỗ hổng bảo mật mới và các báo cáo về sự xâm phạm (IOC) tăng hàng trăm phần trăm qua từng năm, với các hình thức tấn công tinh vi nhắm vào mọi tầng kiến trúc mạng.

Bộ giao thức nền tảng TCP/IP vốn được thiết kế theo tiêu chuẩn mở để tối ưu hóa khả năng liên thông, do đó bộc lộ nhiều điểm yếu cố hữu trước các kỹ thuật tấn công như IP Spoofing, Man-in-the-Middle, Session Replay, hay tấn công từ chối dịch vụ. Để đối phó, các tổ chức thường phải tìm đến các giải pháp phần cứng tường lửa thương mại chuyên dụng từ các hãng lớn như Cisco, Juniper, Check Point hay Fortinet. Mặc dù mạnh mẽ, các hệ thống này đòi hỏi chi phí đầu tư ban đầu (CapEx) và chi phí duy trì bản quyền (OpEx) rất lớn, đồng thời đòi hỏi nhân sự quản trị chuyên trách sâu, tạo ra rào cản tài chính và kỹ thuật đáng kể cho các đơn vị có quy mô vừa và nhỏ.

Khoảng trống nghiên cứu đặt ra là: Làm thế nào để xây dựng một mô hình phòng thủ theo chiều sâu (Defense-in-depth), tích hợp đầy đủ các lớp bảo vệ từ tường lửa trạng thái, phân đoạn mạng, lọc nội dung đến VPN mã hóa, trên một nền tảng mã nguồn mở thống nhất, dễ quản trị và tối ưu chi phí? Nghiên cứu này giải quyết trực tiếp thách thức mang tính thời sự trên, mang lại giá trị thực tiễn cao trong việc nâng cao năng lực tự chủ an toàn thông tin cho hệ thống mạng tại Việt Nam.

Methodology và approach (350-400 từ)

Nghiên cứu sử dụng phương pháp kỹ thuật thực chứng (Applied Engineering & Empirical Research Design), kết hợp giữa phân tích lý thuyết các nguyên tắc bảo mật chuẩn quốc tế và thiết kế thực nghiệm mô hình mạng doanh nghiệp.

+-------------------------------------------------------------------------------+
|                            KIẾN TRÚC THỰC NGHIỆM                              |
+-------------------------------------------------------------------------------+
|   [ Internet / WAN ]                                                          |
|           |                                                                   |
|   +---------------+                                                           |
|   |  pfSense Core | <--> [ Certificate Authority (CA) & PKI ]                 |
|   |   Firewall    | <--> [ Squid Proxy Server + Traffic Shaper ]              |
|   +---------------+ <--> [ OpenVPN (Client-to-Site / Site-to-Site) ]          |
|      |         |                                                              |
|   +----+     +----+                                                           |
|   |VLAN|     |VLAN|                                                           |
|   | 10 |     | 20 |                                                           |
|   +----+     +----+                                                           |
|  (Admin)    (Users)                                                           |
+-------------------------------------------------------------------------------+
  • Khung lý thuyết định hướng:
    • Mô hình CIA (Confidentiality – Integrity – Availability) làm thước đo đánh giá an toàn.
    • Mô hình bộ ba an ninh (Ngăn chặn – Phát hiện – Phản ứng) và nguyên tắc đặc quyền tối thiểu (Least Privilege), phòng thủ theo chiều sâu (Defense-in-depth), tạo nút thắt kiểm soát lưu lượng.
  • Môi trường và công cụ triển khai:
    • Hệ điều hành tường lửa: pfSense Community Edition (xây dựng trên nền tảng FreeBSD tối ưu hóa).
    • Ảo hóa hệ thống: Môi trường VMware Workstation thiết lập cấu hình phân mảnh mạng gồm nhiều card mạng (Network Interfaces: WAN, LAN, DMZ, VLANs).
    • Các thành phần tích hợp: Giao thức phân giải IP động (DHCP Server), dịch vụ DNS Resolver / Domain Overrides, gói dịch vụ Squid Proxy Server, tiện ích OpenVPN Client Export, và Certificate Authority (CA) nội bộ để quản trị chứng chỉ X.509.
  • Quy trình thực nghiệm và kiểm thử (Verification & Validation):
    1. Phân đoạn mạng logic: Thiết lập hệ thống mạng "KMA OFFICE" chia tách hai phân vùng VLAN 10 và VLAN 20 với các dải IP độc lập; cấu hình Interface Assignment và cấp phát IP qua DHCP Scope.
    2. Thiết lập tập luật (Firewall Rulesets & NAT): Cấu hình các bộ luật lọc gói tin dựa trên trạng thái (Stateful Packet Filtering), chuyển tiếp cổng (Port Forwarding), NAT Outbound và NAT 1:1; thử nghiệm các kịch bản cho phép/chặn truy cập Internet và chặn cô lập giao diện WebGUI của pfSense từ các máy trạm không thuộc quyền quản trị.
    3. Lọc nội dung & Kiểm soát băng thông: Tích hợp Proxy Server, thiết lập Group Access Control Lists (ACLs) kết hợp bộ định thời (Schedules) để chặn các tên miền chỉ định (như Facebook) theo khung giờ; cấu hình Traffic Shaper (Limiter) để áp trần băng thông Download/Upload cho từng địa chỉ IP Client.
    4. Đường hầm mã hóa bảo mật: Thiết lập OpenVPN theo hai mô hình: Client-to-Site (cho người dùng làm việc từ xa) và Site-to-Site (kết nối chi nhánh thông qua Intranet VPN) sử dụng mã hóa chứng thực số SSL/TLS do CA nội bộ cấp phát.

Phát hiện chính (400-450 từ)

Qua quá trình thử nghiệm và đo lường trực tiếp trên mô hình thực nghiệm, nghiên cứu đã rút ra 4 phát hiện quan trọng:

  1. Hiệu năng kiểm soát lưu lượng và phân đoạn mạng vượt trội: Cơ chế Stateful Inspection của pfSense kết hợp với công nghệ 802.1Q VLAN cho phép kiểm soát luồng thông tin vào/ra chính xác tuyệt đối. Trong bài thử nghiệm mô hình KMA OFFICE, hệ thống đã cô lập thành công 100% các nỗ lực truy cập trái phép từ VLAN 20 đến giao diện cấu hình pfSense (IP LAN: 192.168.x.x), trong khi vẫn đảm bảo luồng lưu lượng truy cập Internet thông thường của phân vùng này diễn ra thông suốt thông qua chính sách NAT Outbound.

  2. Khả năng quản trị hành vi người dùng và định hình băng thông (QoS) chính xác:

    • Việc tích hợp Proxy Server với Group ACLs và Schedules cho phép doanh nghiệp tự động hóa việc thực thi chính sách an toàn thông tin: các trang web trong danh sách đen bị khóa hoàn toàn theo đúng khung giờ quy định, hiển thị thông báo chặn truy cập chuẩn mực trên trình duyệt client.
    • Bộ điều phối băng thông (Traffic Shaper) hoạt động hiệu quả và có độ trễ cực thấp. Kết quả đo kiểm trước và sau khi giới hạn băng thông chứng minh lưu lượng Download và Upload của client bị giới hạn chính xác theo đúng ngưỡng cấu hình (ví dụ: giới hạn trần ở mức cố định), giúp ngăn chặn hiện tượng nghẽn mạng cục bộ do người dùng chiếm dụng tài nguyên.

  3. Kênh truyền mạng riêng ảo (OpenVPN) đạt độ an toàn và tin cậy cao:

    • Nghiên cứu đã chứng minh tính khả thi của việc thiết lập hạ tầng khóa công khai (PKI) tích hợp sẵn trong pfSense. Việc khởi tạo CA nội bộ, cấp phát User Certificate và Server Certificate giúp loại bỏ hoàn toàn nguy cơ tấn công mạo danh (IP Spoofing) và tấn công xen giữa (MitM).
    • Trong cả hai kịch bản Client-to-Site và Site-to-Site (kết nối giữa PC1 và PC2), kết nối đường hầm (Tunnel) được thiết lập ổn định, dữ liệu truyền dẫn được mã hóa hoàn toàn qua môi trường mạng mở mà không làm suy giảm đột biến tốc độ truyền tải.

  4. Tính tối ưu phần cứng và tính linh hoạt trong quản trị: Hệ thống pfSense vận hành ổn định trên nền tảng phần cứng phổ thông (hoặc máy ảo) mà không đòi hỏi cấu hình CPU/RAM cao. Giao diện WebGUI trực quan hóa toàn bộ quy trình thiết lập Aliases, Firewall Rules, Virtual IPs, DNS/Domain Overrides và hỗ trợ SSH an toàn, giúp đơn giản hóa công tác quản trị mạng phức tạp.

Đóng góp khoa học (250-300 từ)

  • Đóng góp về mặt lý thuyết: Hệ thống hóa và làm sáng tỏ sự tương quan giữa các mô hình an ninh kinh điển (Mô hình CIA, Bộ ba an ninh Ngăn chặn - Phát hiện - Phản ứng, Kiến trúc Screened Subnet Host/DMZ) với các kỹ thuật triển khai mạng hiện đại trên nền tảng mã nguồn mở.
  • Cải tiến về mặt phương pháp: Xây dựng quy trình triển khai từng bước (Step-by-step Blueprint) mang tính chuẩn hóa: từ quy hoạch không gian địa chỉ IP, phân đoạn logic qua VLAN, cấu hình lọc gói tin phân tầng, quản lý định tuyến, tích hợp dịch vụ lọc Proxy, đến tự động hóa quản lý chứng chỉ số PKI cho đường truyền VPN.
  • Giá trị ứng dụng thực tiễn: Cung cấp tài liệu thiết kế và triển khai thực nghiệm có thể áp dụng trực tiếp cho các doanh nghiệp, trường học, bệnh viện hoặc cơ quan hành chính. Giúp các đơn vị này sở hữu một hệ thống tường lửa và bảo mật mạng toàn diện với chi phí bản quyền bằng 0, dễ dàng mở rộng và bảo trì.
  • Hàm ý về mặt chính sách an toàn thông tin: Định hình tiêu chuẩn quản trị mạng nội bộ: bắt buộc áp dụng nguyên tắc "đặc quyền tối thiểu", tách biệt quyền quản trị hệ thống khỏi mạng người dùng thông thường, và kiểm soát truy cập từ xa thông qua các kết nối được mã hóa có xác thực chứng chỉ số.

Đối tượng quan tâm (200-250 từ)

  • Kỹ sư Quản trị mạng và An toàn thông tin (Network & Security Engineers): Tài liệu cung cấp hướng dẫn thực hành cấu hình chuyên sâu về pfSense, kỹ thuật cấu hình VLAN, thiết lập NAT, định hình lưu lượng Traffic Shaper và triển khai OpenVPN chuẩn doanh nghiệp.
  • Doanh nghiệp vừa và nhỏ (SMEs) & Doanh nghiệp khởi nghiệp: Giải pháp giúp tối ưu hóa ngân sách đầu tư CNTT nhưng vẫn sở hữu hệ thống bảo mật mạnh mẽ, bảo vệ tài sản số nội bộ và hỗ trợ nhân viên làm việc từ xa (Work from Home/Hybrid) an toàn.
  • Giảng viên, Nhà nghiên cứu và Sinh viên ngành CNTT/An toàn thông tin: Nguồn học liệu tham khảo chuẩn mực phục vụ các học phần: An ninh mạng máy tính, Mật mã ứng dụng, Quản trị mạng và Thiết kế hệ thống mạng an toàn.

FAQ - Các câu hỏi thường gặp (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu chứng minh rằng tường lửa mã nguồn mở pfSense hoàn toàn đủ năng lực đáp ứng các yêu cầu bảo mật cấp doanh nghiệp (Stateful Firewall, phân đoạn VLAN, quản lý QoS, VPN mã hóa PKI) trên nền tảng phần cứng phổ thông với độ ổn định cao và chi phí tối ưu.

2. Điểm khác biệt trong phương pháp triển khai của nghiên cứu là gì?

Đề tài không chỉ tiếp cận lý thuyết đơn thuần mà xây dựng một mô hình thực nghiệm khép kín (KMA OFFICE) với đầy đủ các phân vùng chức năng, áp dụng cơ chế xác thực chứng chỉ số nội bộ (CA) và kiểm thử thực tế trên nhiều kịch bản lưu lượng và tấn công mô phỏng.

3. Kết quả của nghiên cứu có thể áp dụng cho môi trường thực tế không?

Hoàn toàn có thể. Toàn bộ cấu hình trong nghiên cứu đều dựa trên các tiêu chuẩn giao thức mạng quốc tế (IEEE 802.1Q, TCP/IP, OpenVPN, SSL/TLS, CARP). Quản trị viên có thể chuyển đổi trực tiếp từ mô hình máy ảo sang thiết bị vật lý (Bare-metal server hoặc Router Appliance) trong môi trường sản xuất (Production).

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Nghiên cứu tiếp tục mở rộng tích hợp hệ thống phát hiện/ngăn chặn xâm nhập sâu (IDS/IPS như Snort hoặc Suricata), cấu hình dự phòng đa cụm với CARP High Availability và thiết lập cân bằng tải đa đường truyền Multi-WAN.

5. Ứng dụng thực tiễn nổi bật nhất của pfSense trong doanh nghiệp là gì?

Quản lý tập trung toàn bộ lưu lượng Internet: phân vùng bảo vệ dữ liệu nội bộ qua VLAN, ngăn chặn truy cập web đen theo lịch trình, tối ưu hóa băng thông cho các dịch vụ ưu tiên và cung cấp kênh VPN an toàn cho chi nhánh và nhân viên làm việc từ xa.

Kết luận (150 từ)

Báo cáo nghiên cứu đã giải quyết thành công bài toán xây dựng hệ thống truyền thông mạng an toàn thông qua việc khai thác và triển khai toàn diện nền tảng tường lửa mã nguồn mở pfSense. Kết quả thực nghiệm trên mô hình KMA OFFICE khẳng định tính đúng đắn của việc kết hợp mô hình phòng thủ theo chiều sâu (Defense-in-depth), phân đoạn mạng logic, kiểm soát băng thông và mã hóa đường truyền bằng hạ tầng chứng chỉ số. Đây là tiền đề kỹ thuật vững chắc để các tổ chức, doanh nghiệp tự chủ giải pháp an toàn thông tin với chi phí tối thiểu. Hướng nghiên cứu tiếp theo sẽ tập trung vào việc tự động hóa giám sát an ninh với IDS/IPS chuyên sâu và nâng cao tính sẵn sàng cao (High Availability) cho hệ thống.
