Báo cáo phân tích thiết kế hệ thống quản lý chuỗi quán cafe L05 KMA

Tài liệu phân tích thiết kế hệ thống quản lý chuỗi quán cafe L05. Cung cấp sơ đồ ca sử dụng, dữ liệu và quy trình nghiệp vụ chi tiết.

• Tác giả: Nguyễn Đình Minh
• Trường học: Học viện Kỹ thuật Mật mã
• Chuyên ngành: Phân tích thiết kế hệ thống
• Đề tài: Hệ thống quản lý chuỗi quán cafe
• Loại tài liệu: Báo cáo bài tập lớn

Tóm tắt

I. Tổng quan về hệ thống quản lý chuỗi quán cafe

Hệ thống quản lý chuỗi quán cafe là giải pháp công nghệ nhằm tối ưu hóa quy trình vận hành và quản trị chuỗi cửa hàng. Hệ thống tích hợp các chức năng từ quản lý nhân viên, theo dõi doanh thu, kiểm soát hàng tồn kho đến xử lý đơn hàng. Nó giúp chủ doanh nghiệp nắm bắt dữ liệu thời gian thực, giảm thiểu sai sót thủ công và nâng cao trải nghiệm khách hàng. Thiết kế dựa trên nguyên tắc module hóa, cho phép mở rộng linh hoạt theo quy mô chuỗi. Hệ thống cũng hỗ trợ báo cáo tự động, phân tích xu hướng tiêu thụ và cảnh báo kịp thời khi phát sinh vấn đề. Đây là nền tảng quan trọng để duy trì sự cạnh tranh trong ngành F&B.

1.1. Đối tượng và phạm vi nghiên cứu

Đối tượng nghiên cứu tập trung vào quy trình quản lý hoạt động kinh doanh của chuỗi quán cafe, bao gồm quản trị nhân sự, kiểm soát hàng hóa, theo dõi doanh thu và xử lý đơn hàng. Phạm vi nghiên cứu giới hạn trong phạm vi vận hành của chuỗi, không bao gồm khâu sản xuất nguyên liệu thô. Hệ thống nhắm đến hai nhóm người dùng chính: quản lý cấp cao (giám sát toàn chuỗi) và nhân viên trực tiếp (thu ngân, phục vụ, kho). Phạm vi công nghệ bao gồm front-end (giao diện người dùng), back-end (xử lý nghiệp vụ) và cơ sở dữ liệu (lưu trữ thông tin).

1.2. Mục tiêu xây dựng hệ thống

Mục tiêu chính là xây dựng hệ thống quản lý thống nhất cho toàn chuỗi quán cafe, thay thế các quy trình thủ công bằng quy trình tự động hóa. Hệ thống hướng đến mục tiêu giảm 30% thời gian xử lý đơn hàng, tăng 20% độ chính xác trong quản lý kho và nâng cao 15% trải nghiệm khách hàng thông qua dịch vụ nhanh chóng. Ngoài ra, hệ thống cung cấp báo cáo doanh thu theo thời gian thực, hỗ trợ ra quyết định dựa trên dữ liệu. Một mục tiêu quan trọng khác là tích hợp chức năng quản lý đa chi nhánh, cho phép giám sát từ xa mọi hoạt động của chuỗi.

II. Phân tích vấn đề trong quản lý chuỗi quán cafe

Việc quản lý chuỗi quán cafe hiện nay đối mặt nhiều thách thức do thiếu sự đồng bộ giữa các chi nhánh. Các vấn đề thường gặp bao gồm sai lệch dữ liệu doanh thu giữa các quán, tồn kho không được cập nhật kịp thời dẫn đến thiếu hàng hoặc lãng phí, và thiếu hệ thống báo cáo thống nhất. Nhân viên phải ghi chép thủ công, dẫn đến sai sót và chậm trễ trong xử lý đơn hàng. Khách hàng phàn nàn về dịch vụ chậm trễ do hệ thống cũ không hỗ trợ quản lý bàn hiệu quả. Ngoài ra, quản lý cấp cao không có cái nhìn toàn diện về hoạt động chuỗi do thiếu báo cáo tổng hợp. Những vấn đề này làm giảm hiệu quả kinh doanh và ảnh hưởng đến uy tín thương hiệu.

2.1. Khó khăn trong quản lý đa chi nhánh

Quản lý chuỗi quán cafe có nhiều chi nhánh gặp khó khăn trong việc đồng bộ dữ liệu giữa các địa điểm. Mỗi quán sử dụng hệ thống riêng, dẫn đến sự không nhất quán trong báo cáo doanh thu, tồn kho và nhân sự. Việc cập nhật giá cả, menu hoặc chương trình khuyến mãi không được triển khai đồng thời trên toàn chuỗi. Nhân viên mới phải đào tạo riêng tại mỗi quán, gây tốn kém thời gian và chi phí. Hơn nữa, thiếu sự kết nối giữa các chi nhánh khiến việc chia sẻ kinh nghiệm hoặc giải quyết sự cố trở nên khó khăn. Hệ thống quản lý tập trung sẽ khắc phục những vấn đề này bằng cách cung cấp nền tảng thống nhất cho toàn chuỗi.

2.2. Sai sót trong quy trình bán hàng

Quy trình bán hàng thủ công dẫn đến nhiều sai sót không đáng có. Nhân viên thường xuyên nhầm lẫn giữa các bàn, ghi sai món hoặc thiếu sót trong thanh toán. Khách hàng phải chờ đợi lâu do nhân viên mất thời gian tra cứu menu hoặc tính tiền bằng tay. Hệ thống cũ không hỗ trợ chức năng chuyển bàn, gộp bàn hoặc cập nhật menu theo thời gian thực, gây bất tiện cho cả nhân viên và khách hàng. Những sai sót này không chỉ ảnh hưởng đến doanh thu mà còn làm giảm uy tín của thương hiệu. Việc triển khai hệ thống quản lý tự động sẽ giảm thiểu những rủi ro này thông qua các chức năng xác thực và báo cáo tự động.

III. Giải pháp thiết kế hệ thống quản lý chuỗi cafe

Giải pháp đề xuất là xây dựng hệ thống quản lý chuỗi cafe dựa trên kiến trúc module, tích hợp các chức năng cốt lõi như quản lý nhân viên, theo dõi doanh thu, kiểm soát kho và xử lý đơn hàng. Hệ thống sử dụng cơ sở dữ liệu tập trung, đảm bảo dữ liệu được đồng bộ giữa các chi nhánh. Giao diện thân thiện cho phép nhân viên dễ dàng thao tác, trong khi quản lý có thể giám sát toàn bộ chuỗi thông qua báo cáo tổng hợp. Hệ thống hỗ trợ chức năng quản lý bàn linh hoạt, cho phép chuyển bàn, gộp bàn và cập nhật menu theo thời gian thực. Ngoài ra, hệ thống tích hợp chức năng bảo mật, phân quyền truy cập theo vai trò người dùng.

3.1. Kiến trúc hệ thống module hóa

Hệ thống được thiết kế theo kiến trúc module hóa, bao gồm các module độc lập nhưng có khả năng tích hợp: Module quản lý nhân viên, module quản lý kho, module xử lý đơn hàng, module báo cáo doanh thu và module quản lý tài khoản. Mỗi module hoạt động độc lập nhưng chia sẻ cơ sở dữ liệu chung, đảm bảo tính nhất quán. Module quản lý nhân viên hỗ trợ phân quyền truy cập, module quản lý kho tích hợp cảnh báo tồn kho thấp. Module xử lý đơn hàng hỗ trợ chức năng chuyển bàn, gộp bàn và thanh toán đa phương thức. Kiến trúc này cho phép dễ dàng mở rộng hoặc nâng cấp hệ thống theo nhu cầu kinh doanh.

3.2. Tích hợp chức năng quản lý đa nhiệm

Hệ thống tích hợp chức năng quản lý đa nhiệm, cho phép quản lý cấp cao giám sát toàn bộ chuỗi từ một giao diện duy nhất. Chức năng báo cáo tự động cung cấp dữ liệu doanh thu, tồn kho và nhân sự theo thời gian thực. Hệ thống hỗ trợ chức năng quản lý bàn linh hoạt, bao gồm chuyển bàn, gộp bàn và cập nhật menu theo thời gian thực. Ngoài ra, hệ thống tích hợp chức năng bảo mật, phân quyền truy cập theo vai trò người dùng. Tính năng cảnh báo tự động thông báo khi phát sinh vấn đề như tồn kho thấp hoặc doanh thu bất thường. Những chức năng này giúp nâng cao hiệu quả quản lý và giảm thiểu sai sót trong quy trình vận hành.

IV. Kết luận và ứng dụng thực tiễn hệ thống

Hệ thống quản lý chuỗi quán cafe mang lại nhiều lợi ích thiết thực cho doanh nghiệp, từ việc tối ưu hóa quy trình vận hành đến nâng cao trải nghiệm khách hàng. Nó giúp chủ doanh nghiệp nắm bắt dữ liệu thời gian thực, giảm thiểu sai sót thủ công và tăng cường sự đồng bộ giữa các chi nhánh. Hệ thống cũng hỗ trợ ra quyết định dựa trên dữ liệu, giúp doanh nghiệp tối ưu hóa chi phí và nâng cao doanh thu. Ngoài ra, hệ thống cung cấp báo cáo tự động, hỗ trợ quản lý cấp cao giám sát toàn bộ chuỗi một cách hiệu quả. Việc triển khai hệ thống này không chỉ cải thiện hiệu quả kinh doanh mà còn nâng cao uy tín thương hiệu trong ngành F&B.

4.1. Lợi ích khi triển khai hệ thống

Triển khai hệ thống quản lý chuỗi quán cafe giúp giảm 30% thời gian xử lý đơn hàng nhờ quy trình tự động hóa. Hệ thống đảm bảo độ chính xác 99% trong quản lý kho, giảm thiểu tình trạng thiếu hàng hoặc lãng phí. Báo cáo doanh thu theo thời gian thực hỗ trợ quản lý cấp cao đưa ra quyết định kịp thời. Hệ thống cũng cải thiện trải nghiệm khách hàng thông qua dịch vụ nhanh chóng và chính xác. Ngoài ra, tính năng quản lý đa chi nhánh giúp doanh nghiệp mở rộng quy mô một cách dễ dàng. Những lợi ích này góp phần nâng cao hiệu quả kinh doanh và uy tín thương hiệu.

4.2. Hướng phát triển tương lai

Trong tương lai, hệ thống có thể tích hợp thêm chức năng quản lý khách hàng thân thiết, hỗ trợ chương trình khuyến mãi tự động. Hệ thống cũng có thể mở rộng để hỗ trợ quản lý đa ngôn ngữ, phục vụ khách hàng quốc tế. Ngoài ra, việc tích hợp trí tuệ nhân tạo sẽ giúp dự đoán xu hướng tiêu thụ, tối ưu hóa tồn kho. Hệ thống cũng có thể kết nối với các nền tảng giao hàng trực tuyến, mở rộng kênh bán hàng. Những cải tiến này sẽ giúp doanh nghiệp duy trì sự cạnh tranh và đáp ứng nhu cầu ngày càng cao của thị trường.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong bối cảnh công nghệ thông tin ngày càng phát triển và được ứng dụng sâu rộng vào mọi lĩnh vực của đời sống xã hội, việc tự động hóa các quy trình vận hành kinh doanh đã trở thành yêu cầu thiết yếu nhằm tiết kiệm chi phí và nâng cao hiệu suất hoạt động. Đối với ngành dịch vụ ăn uống và đồ uống (F&B), đặc biệt là mô hình chuỗi quán cà phê, công tác quản trị thủ công bộc lộ nhiều bất cập nghiêm trọng. Nhiều chủ cơ sở kinh doanh gặp khó khăn trong việc kiểm soát doanh thu, chi phí vận hành và định lượng nguyên vật liệu theo chu kỳ tháng. Tình trạng quản lý thiếu chặt chẽ này tạo ra lỗ hổng dẫn đến thất thoát tài chính, tạo điều kiện cho hành vi trục lợi cá nhân từ nhân viên và gây trở ngại lớn cho việc đồng bộ hóa dữ liệu trên toàn bộ hệ thống chuỗi.

Trước thực tiễn đó, nhóm nghiên cứu thuộc Học viện Kỹ thuật Mật mã (Lớp L05, Nhóm 16) đã thực hiện đề tài "Phân tích thiết kế hệ thống quản lý chuỗi quán cafe". Đề tài xác định các mục đích xây dựng đề án gồm 4 nội dung cụ thể:

1. Nghiên cứu lý thuyết và sơ lược về việc phát triển mô hình hệ thống quản lý chuỗi quán cà phê.
2. Cung cấp tài liệu giúp bên yêu cầu nắm bắt, theo dõi và quản lý dễ dàng tiến trình phát triển của dự án.
3. Xây dựng hệ thống thông tin quản lý chuỗi quán cà phê hoàn chỉnh dựa trên đề án thiết kế.
4. Chuẩn hóa và quản lý quy trình xử lý các sự cố phát sinh trong quá trình bán hàng.

Đối tượng và phạm vi nghiên cứu của đề tài được giới hạn trong các khía cạnh nghiệp vụ cốt lõi:

• Đối tượng nghiên cứu: Quy trình quản lý hoạt động bán hàng của từng cửa hàng thành viên trong chuỗi; thông tin quản trị số lượng sản phẩm nhập, xuất, bán và tồn kho; luồng dữ liệu doanh thu của từng điểm bán trong toàn bộ hệ thống.
• Phạm vi nghiên cứu: Mô hình hóa các yêu cầu nghiệp vụ, luồng xử lý thông tin nội bộ giữa các bộ phận (phục vụ, thu ngân, pha chế/bếp, quản lý), thiết kế kiến trúc hệ thống và cơ sở dữ liệu phục vụ vận hành chuỗi cửa hàng.

---

Cơ sở lý thuyết và phương pháp

Đề tài áp dụng phương pháp phân tích và thiết kế hệ thống hướng đối tượng (Object-Oriented Analysis and Design - OOAD) kết hợp với ngôn ngữ mô hình hóa thống nhất (UML). Phương pháp tiếp cận đi từ việc khảo sát thực tế quy trình nghiệp vụ tại cửa hàng, nắm bắt yêu cầu của các bên liên quan, sau đó chuyển đổi thành các mô hình chức năng, mô hình hành vi và mô hình cấu trúc phần mềm.

Các kỹ thuật và công cụ mô hình hóa được sử dụng bao gồm:

• Phân tích yêu cầu chức năng và phi chức năng: Phân loại nghiệp vụ theo từng vai trò (Quản lý, Nhân viên, Khách hàng), xây dựng từ điển dữ liệu và quy định các luồng kiểm soát nghiệp vụ khép kín.
• Mô hình hóa chức năng bằng Biểu đồ ca sử dụng (Use Case Diagram): Xây dựng biểu đồ ca sử dụng mức tổng thể và mức chi tiết, lập bảng đặc tả chi tiết từng ca sử dụng với đầy đủ luồng sự kiện chính, luồng thay thế, điều kiện tiên quyết và điều kiện kết thúc.
• Mô hình hóa hành vi hệ thống: Xây dựng Biểu đồ tuần tự (Sequence Diagram) và Biểu đồ hoạt động (Activity Diagram) để trực quan hóa luồng xử lý công việc và luồng dữ liệu giữa người dùng, giao diện, khối xử lý nghiệp vụ và cơ sở dữ liệu.
• Thiết kế kiến trúc và cấu trúc phần mềm: Sử dụng mô hình kiến trúc phân tầng (3-Layer Architecture) kết hợp với biểu đồ lớp (Class Diagram) mô tả các thực thể dữ liệu, quan hệ kế thừa và phương thức xử lý.

Nguồn dữ liệu phục vụ nghiên cứu dựa trên việc khảo sát quy trình quản lý thực tế trong kinh doanh quán cà phê, các quy chuẩn định lượng chi phí nguyên vật liệu (cost đồ uống), quy trình luân chuyển hóa đơn bán lẻ và phiếu chế biến nội bộ.

---

Nội dung chính theo từng chương

I. Mục đích xây dựng đề án, Đối tượng và Phạm vi nghiên cứu

Nội dung phần này xác định mục tiêu nền tảng của đề án là số hóa quy trình quản trị chuỗi kinh doanh cà phê, khắc phục triệt để các sai sót và thất thoát trong khâu bán hàng và kho vận. Tác giả xác định rõ các ranh giới nghiên cứu tập trung vào ba trụ cột: quản lý bán hàng tại bàn, quản lý hàng hóa - nguyên vật liệu mua/bán/tồn, và quản lý doanh thu tập trung cho từng chi nhánh trong chuỗi.

II. Tổng quan hệ thống

Tác giả trình bày bài toán thực tế về sự cần thiết của việc ứng dụng công nghệ thông tin vào quản lý chuỗi cửa hàng, từ khâu xử lý đơn hàng, quản lý kho, theo dõi nhân viên đến việc truyền đạt thông điệp và thông báo nội bộ qua hệ thống.

Phạm vi chức năng hệ thống bao gồm:

• Bán hàng: Nhận order, mở bàn, chuyển bàn, gộp bàn, chọn món, thanh toán và xuất hóa đơn.
• Quản lý nhân viên: Lưu trữ thông tin cá nhân, mã nhân viên, phân quyền tài khoản đăng nhập.
• Quản lý kho: Theo dõi danh mục hàng hóa, phân loại sản phẩm, kiểm soát số lượng nhập - xuất - tồn.
• Thống kê doanh thu: Thống kê theo ngày, tháng, năm; theo dõi sản phẩm bán chạy theo chu kỳ.
• Quản lý đồ uống và danh mục: Phân loại món ăn, đồ uống, cập nhật đơn giá, tìm kiếm món theo tên.
• Bảo mật và tài khoản: Xác thực đăng nhập; áp dụng cơ chế khóa giao diện tạm thời 3 phút nếu người dùng nhập sai thông tin xác thực để phòng chống truy cập trái phép.

Các bên liên quan (Stakeholders) được phân định rõ:

• Khách hàng: Đối tượng thụ hưởng dịch vụ.
• Nhân viên: Sử dụng chức năng bán hàng để ghi nhận order và thu ngân.
• Người quản lý: Có quyền cao nhất, thực hiện khởi động (Start Up), tắt hệ thống (Shut Down) tại các điểm bán, phân quyền và cấu hình toàn bộ dữ liệu.

III. Nắm bắt yêu cầu

Chương này mô tả chi tiết quy trình nghiệp vụ quản trị và nghiệp vụ tác nghiệp của nhân viên:

1. Nghiệp vụ của nhà quản lý

• Quản lý nhân viên: Phân định rõ vai trò các vị trí gồm pha chế, phục vụ, thu ngân; quản lý hồ sơ nhân sự (họ tên, ngày sinh, giới tính, mã nhân viên) và tài khoản làm việc.
• Quản lý hàng hóa và điều hành:
  • Giai đoạn đầu vào: Lựa chọn nhà cung cấp uy tín; thống kê tài sản cố định và tài sản nhỏ; thiết lập kho lưu trữ; kiểm kê hàng hóa theo hóa đơn và quy chuẩn hóa đơn vị tính (ví dụ: khi nhập kho là đơn vị "thùng", khi nhập vào phần mềm quản lý phải quy đổi về đơn vị bán lẻ là "lon").
  • Giai đoạn vận hành: Xây dựng định mức chi phí (cost) cho từng loại đồ uống (ví dụ: định lượng 1kg cà phê pha được 35 ly cà phê); chuẩn hóa quy trình phối hợp giữa phục vụ - thu ngân - pha chế.
  • Giai đoạn kiểm soát: Kiểm soát quy trình thực tế so với bảng mô tả công việc; phân quyền chi tiền hàng ngày (thu ngân duyệt các khoản chi nhỏ, cấp quản lý duyệt các khoản chi lớn có đầy đủ chữ ký); kiểm tra doanh thu cuối ngày/cuối ca kèm biên bản bàn giao ca; kiểm kê kho định kỳ vào sáng thứ Hai hàng tuần; phân tích hệ thống báo cáo doanh thu, báo cáo chi phí phân loại (chi lương, chi nguyên liệu cà phê, sữa, nước ngọt, trái cây, điện nước) và báo cáo thất thoát (hư hỏng, đổ vỡ).

2. Nghiệp vụ của nhân viên

Quy trình bán hàng gồm 5 bước khép kín:

• Bước 1 (Order): Phục vụ ghi nhận yêu cầu của khách lên phiếu order 1 liên (gồm mã nhân viên, số bàn, tên món, số lượng).
• Bước 2 (Nhập hệ thống và in phiếu chế biến): Thu ngân tiếp nhận phiếu order, nhập vào phần mềm và phát lệnh in tự động xuống máy in tại quầy pha chế/nhà bếp.
• Bước 3 (Xuất hàng): Quầy pha chế/bếp tiếp nhận phiếu in, thực hiện chế biến và xuất món theo đúng số bàn.
• Bước 4 (Giao hàng): Phục vụ kiểm tra đầy đủ công cụ đi kèm và mang thức uống ra bàn cho khách.
• Bước 5 (Thanh toán): Thu ngân in hóa đơn (bill tính tiền), nhân viên phục vụ kiểm tra tính chính xác của hóa đơn và tiền thối trước khi thu tiền của khách.
• Xử lý nghiệp vụ đặc thù: Hệ thống hỗ trợ các tình huống đổi/trả thức uống, gọi thêm món, chuyển bàn/chuyển khu vực, gộp nhiều bàn thành một và tách bàn.

IV. Mô hình ca sử dụng và Phân tích ca sử dụng

Hệ thống xác định 3 tác nhân chính (Actors) và danh sách các ca sử dụng chức năng:

• Quản lý (Chủ quán): Toàn quyền truy cập mọi phân hệ (doanh thu, danh mục, đồ uống, tài khoản nhân viên, danh sách bàn).
• Nhân viên: Sử dụng giao diện bán hàng, lập hóa đơn, điều phối bàn.
• Khách hàng: Tác nhân thụ hưởng dịch vụ.

Nhóm chức năng	Tên Ca sử dụng (Use Case)	Mã Use Case	Tác nhân chính
Xác thực & Cá nhân	Đăng nhập	UC-Login	Người dùng
	Đăng xuất	UC-Logout	Người dùng
	Xem thông tin cá nhân	UC-ViewProfile	Người dùng
	Cập nhật thông tin cá nhân	UC-UpdateProfile / UC-UpdateProfileInfo	Người dùng
	Cập nhật mật khẩu mới	UC-UpdatePassword	Người dùng
	Đặt lại mật khẩu	UC-SetDefaultPassword	Admin / Quản lý
Bán hàng & Phục vụ	Thêm hóa đơn theo bàn	UC-AddBill	Người dùng / Nhân viên
	Chuyển bàn	UC-SwicthTable	Người dùng / Nhân viên
	Gộp bàn	UC-GP	Người dùng / Nhân viên
	Thanh toán hóa đơn	UC-Pay	Người dùng / Nhân viên
Quản lý Đồ uống	Thêm đồ uống	UC-AddDrink	Admin / Quản lý
	Sửa đồ uống	UC-EditDrink	Admin / Quản lý
	Xóa đồ uống	UC-DeleteDrink	Admin / Quản lý
	Xem danh sách đồ uống	UC-ShowDrink	Admin / Quản lý
	Tìm kiếm đồ uống theo tên gần đúng	UC-SearchDrink	Admin / Quản lý
	Thêm danh mục đồ uống	UC-AddDrinkCategory	Admin / Quản lý
	Sửa danh mục đồ uống	UC-EditDrinkCategory	Admin / Quản lý
	Xóa danh mục đồ uống	UC-DeleteDrinkCategory	Admin / Quản lý
Quản lý Bàn & Tài khoản	Thêm bàn	UC-AddTable	Admin / Quản lý
	Sửa bàn	UC-EditTable	Admin / Quản lý
	Xóa bàn	UC-DeleteTable	Admin / Quản lý
	Thêm tài khoản	UC-AddNewAcount	Admin / Quản lý
	Sửa tài khoản	UC-EditAccount	Admin / Quản lý
	Xóa tài khoản	UC-DeleteAccount	Admin / Quản lý

Bên cạnh bảng đặc tả chi tiết cho từng ca sử dụng, chương này trình bày các Biểu đồ tuần tự và 6 Biểu đồ hoạt động mô tả logic xử lý các luồng nghiệp vụ:

1. Biểu đồ hoạt động đăng nhập hệ thống.
2. Biểu đồ hoạt động tạo tài khoản người dùng.
3. Biểu đồ hoạt động quản lý đồ uống.
4. Biểu đồ hoạt động quản lý kho.
5. Biểu đồ hoạt động lập hóa đơn thanh toán.
6. Biểu đồ hoạt động quản lý doanh thu.

---

Thiết kế và triển khai

Hệ thống được thiết kế dựa trên mô hình kiến trúc phân tầng (3-Layer Architecture) nhằm tách biệt rõ ràng giữa giao diện hiển thị, xử lý nghiệp vụ và truy xuất dữ liệu:

1. Tầng Giao diện (GUI - Graphical User Interface): Tiếp nhận tương tác, yêu cầu từ người dùng và thực hiện kiểm tra tính hợp lệ sơ bộ của dữ liệu đầu vào trước khi chuyển xuống tầng dưới.
2. Tầng Xử lý Nghiệp vụ (BLL - Business Logic Layer): Tiếp nhận dữ liệu hợp lệ từ GUI, thực hiện các thuật toán tính toán, quy tắc nghiệp vụ và gọi các đối tượng truy xuất dữ liệu (DAO) khi cần thao tác với cơ sở dữ liệu.
3. Tầng Truy xuất Dữ liệu (DAL - Data Access Layer): Chịu trách nhiệm kết nối, đọc và ghi dữ liệu trực tiếp vào hệ quản trị cơ sở dữ liệu.
4. Đối tượng Chuyển đổi Dữ liệu (DTO - Data Transfer Object): Các lớp đối tượng trung gian dùng để đóng gói và vận chuyển dữ liệu qua lại giữa các tầng kiến trúc.

+-------------------------------------------------------------+
|               Giao diện Người dùng (GUI)                    |
+-------------------------------------------------------------+
                              |   ^ (Hiển thị kết quả)
            (Gửi yêu cầu hợp lệ)|   |
                              v   |
+-------------------------------------------------------------+
|            Tầng Xử lý Nghiệp vụ (BLL)                       |
+-------------------------------------------------------------+
                              |   ^ (Trả dữ liệu qua DTO)
             (Gọi DAO lấy/lưu) |   |
                              v   |
+-------------------------------------------------------------+
|            Tầng Truy xuất Dữ liệu (DAL / DAO)               |
+-------------------------------------------------------------+
                              |   ^ (Đọc / Ghi CSDL)
                              v   |
+-------------------------------------------------------------+
|                 Cơ sở Dữ liệu (Database)                    |
+-------------------------------------------------------------+

Thiết kế các lớp thực thể (Entity Classes)

Tài liệu xác định cấu trúc các lớp đối tượng thực thể chính với quan hệ kế thừa hướng đối tượng:

• Lớp Người: Lớp cơ sở chứa các thuộc tính chung:
  • Thuộc tính: hoTen (họ tên), ngaySinh (ngày sinh), gioiTinh (giới tính), dienThoai (số điện thoại).
  • Phương thức: Các hàm Getter/Setter (sethoTen, gethoTen, setngaySinh, getngaySinh, setdiaChi, getdiaChi, setgioiTinh, getgioiTinh, setdienThoai, getdienThoai) và phương thức xuất thông tin layThongTin().
• Lớp Nhân viên: Kế thừa từ lớp Người:
  • Thuộc tính riêng: maNV (mã nhân viên, định danh tài khoản), chucVu (vị trí công việc), passWord (mật khẩu hệ thống).
  • Phương thức riêng: Các hàm Getter/Setter tương ứng, phương thức xacThucNhanVien() (kiểm tra tài khoản/mật khẩu đăng nhập, trả về kiểu Boolean) và thaydoiPassWord() (cho phép đổi mật khẩu sau đăng nhập).
• Lớp Khách hàng: Kế thừa từ lớp Người:
  • Thuộc tính riêng: maKH (mã khách hàng).
  • Phương thức riêng: setmaKH(), getMaKH().
• Lớp Hóa đơn: Thực thể quản lý giao dịch thanh toán:
  • Thuộc tính: maHoaDon (mã định danh hóa đơn), soluongHoaDon (số lượng món/hóa đơn), soTien (số tiền thanh toán).
  • Phương thức: Các hàm Getter/Setter tương ứng và phương thức tính toán TongTien() (tính tổng giá trị thanh toán của hóa đơn).

Thiết kế Giao diện và Cơ sở dữ liệu

Hệ thống thiết kế 8 màn hình chức năng chính:

1. Màn hình đăng nhập (Login)
2. Màn hình chính (Main Dashboard)
3. Màn hình thống kê doanh thu (Revenue Statistics)
4. Màn hình quản lý thức ăn/đồ uống (Drink/Food Management)
5. Màn hình quản lý danh mục thức ăn/đồ uống (Category Management)
6. Màn hình quản lý bàn (Table Management)
7. Màn hình quản lý tài khoản (Account Management)
8. Màn hình thay đổi thông tin cá nhân (Profile Management)

---

Kết quả và đóng góp

Kết quả chính

• Xây dựng hoàn chỉnh tài liệu phân tích thiết kế hệ thống thông tin quản lý chuỗi quán cà phê với hệ thống ký hiệu UML chuẩn hóa.
• Hoàn thành bảng đặc tả chi tiết cho 25 ca sử dụng chức năng, bao quát đầy đủ các tình huống nghiệp vụ từ bán hàng, quản lý danh mục, bàn, tài khoản đến phân quyền.
• Thiết lập quy trình vận hành khép kín 5 bước giữa nhân viên phục vụ, thu ngân và quầy pha chế, loại bỏ các khâu thừa và giảm thời gian phục vụ khách hàng.
• Xây dựng mô hình kiến trúc 3 lớp (GUI - BLL - DAL) và cấu trúc các lớp thực thể có tính kế thừa cao, tạo tiền đề thuận lợi cho quá trình lập trình.

Giải pháp đề xuất

• Đề xuất cơ chế chuẩn hóa đơn vị tính khi nhập kho (chuyển đổi từ đơn vị thùng sang đơn vị lon/ly) nhằm kiểm soát chính xác lượng tiêu hao nguyên vật liệu.
• Đề xuất quy trình phân quyền tài chính nghiêm ngặt: thu ngân chỉ duyệt chi các khoản nhỏ thường nhật, quản lý duyệt chi các khoản lớn có chữ ký xác nhận; thực hiện bàn giao ca thu ngân có đối chiếu tiền mặt và số liệu phần mềm.
• Áp dụng lịch kiểm kê kho định kỳ vào sáng thứ Hai hàng tuần để phát hiện sớm các thất thoát, đổ vỡ nguyên vật liệu.

---

Hạn chế và hướng nghiên cứu tiếp

• Hạn chế: Theo ghi chú trong văn bản, phần "Từ điển thuật ngữ" chưa được hoàn thiện chi tiết tại thời điểm lập báo cáo (<làm sau khi hoàn thiện file>). Đề tài chủ yếu tập trung vào giai đoạn phân tích và thiết kế mô hình hệ thống, chưa trình bày chi tiết về mã nguồn triển khai thực tế, môi trường kiểm thử phần mềm cũng như công nghệ cơ sở dữ liệu cụ thể.
• Hướng phát triển: Hoàn thiện đầy đủ bộ từ điển thuật ngữ kỹ thuật; tiến hành lập trình hiện thực hóa các tầng giao diện (GUI) và nghiệp vụ (BLL) theo mô hình 3 lớp đã thiết kế; triển khai thử nghiệm tại các chi nhánh thực tế để đánh giá khả năng đồng bộ dữ liệu trên toàn chuỗi cửa hàng.

---

Giá trị tham khảo

Tài liệu đồ án là tài liệu tham khảo hữu ích cho:

• Sinh viên ngành Công nghệ thông tin, Hệ thống thông tin và Kỹ thuật phần mềm: Cung cấp mẫu đồ án môn học chuẩn về phân tích và thiết kế hệ thống theo hướng đối tượng (OOAD/UML), đặc biệt là kỹ thuật viết đặc tả Use Case, vẽ biểu đồ hoạt động và tổ chức kiến trúc 3 lớp.
• Chuyên viên phân tích nghiệp vụ (Business Analyst) và Lập trình viên: Cung cấp tài liệu tham khảo thực tế về các quy trình nghiệp vụ đặc thù trong lĩnh vực kinh doanh nhà hàng - quán cà phê (F&B), bao gồm quản lý bàn, chuyển/gộp bàn, in phiếu pha chế và kiểm soát hao hụt kho hàng.

---

Câu hỏi thường gặp

1. Hệ thống xử lý như thế nào khi người dùng đăng nhập sai thông tin tài khoản?
Theo đặc tả trong tài liệu, nếu người dùng nhập sai tên đăng nhập hoặc mật khẩu, hệ thống sẽ đưa ra thông báo không hợp lệ và áp dụng cơ chế tạm khóa (đứng hình) trong 3 phút trước khi cho phép thực hiện đăng nhập lại.

2. Quy trình phục vụ và thanh toán của nhân viên gồm những bước nào?
Quy trình tác nghiệp gồm 5 bước: (1) Phục vụ ghi phiếu order 1 liên; (2) Thu ngân nhận phiếu, nhập vào phần mềm và in phiếu chế biến đến quầy pha chế; (3) Quầy pha chế/bếp nhận phiếu và xuất món; (4) Phục vụ kiểm tra đồ uống kèm công cụ và giao cho khách; (5) Thu ngân in bill tính tiền, phục vụ kiểm tra và thu tiền của khách.

3. Đề án đưa ra các biện pháp nào để kiểm soát chi phí và chống thất thoát nguyên vật liệu?
Đề án đề xuất: chuẩn hóa đơn vị tính khi nhập kho (ví dụ quy đổi thùng sang lon); xây dựng định lượng chi phí đồ uống (ví dụ 1kg cà phê pha được 35 ly); kiểm kê kho định kỳ vào sáng thứ Hai hàng tuần; phân quyền duyệt chi theo hạn mức (thu ngân duyệt khoản nhỏ, quản lý duyệt khoản lớn có chữ ký); và theo dõi các báo cáo thất thoát (hư hỏng, đổ vỡ).

4. Kiến trúc vật lý 3 lớp (3-Layer Architecture) của hệ thống được phân định ra sao?
Kiến trúc gồm 3 thành phần: Tầng GUI xử lý hiển thị và xác thực tính hợp lệ của dữ liệu đầu vào; Tầng BLL thực hiện tính toán logic nghiệp vụ; Tầng DAL giao tiếp với cơ sở dữ liệu qua các đối tượng DAO. Dữ liệu được luân chuyển giữa các tầng thông qua các đối tượng truyền tải dữ liệu DTO.

5. Cấu trúc kế thừa của các lớp thực thể trong hệ thống được thiết kế như thế nào?
Lớp cơ sở Người chứa các thuộc tính chung (hoTen, ngaySinh, gioiTinh, dienThoai). Hai lớp con kế thừa trực tiếp từ lớp Người là: lớp Nhân viên (bổ sung thuộc tính maNV, chucVu, passWord và các phương thức xacThucNhanVien(), thaydoiPassWord()) và lớp Khách hàng (bổ sung thuộc tính maKH cùng các phương thức truy xuất mã khách hàng).

---

Kết luận

Đồ án "Phân tích thiết kế hệ thống quản lý chuỗi quán cafe" của nhóm sinh viên Học viện Kỹ thuật Mật mã đã hoàn thành việc khảo sát và mô hình hóa chi tiết các quy trình nghiệp vụ quản lý chuỗi F&B. Đề tài đã chuẩn hóa toàn bộ các hoạt động bán hàng, quản lý bàn, theo dõi kho hàng và phân quyền bảo mật thông qua 25 ca sử dụng và hệ thống biểu đồ UML trực quan. Với việc áp dụng mô hình kiến trúc 3 lớp phân tách rõ ràng và thiết kế hướng đối tượng có tính kế thừa cao, bản thiết kế này là cơ sở kỹ thuật vững chắc phục vụ cho giai đoạn lập trình và triển khai phần mềm quản lý trong thực tế.

Trích đoạn nội dung tài liệu

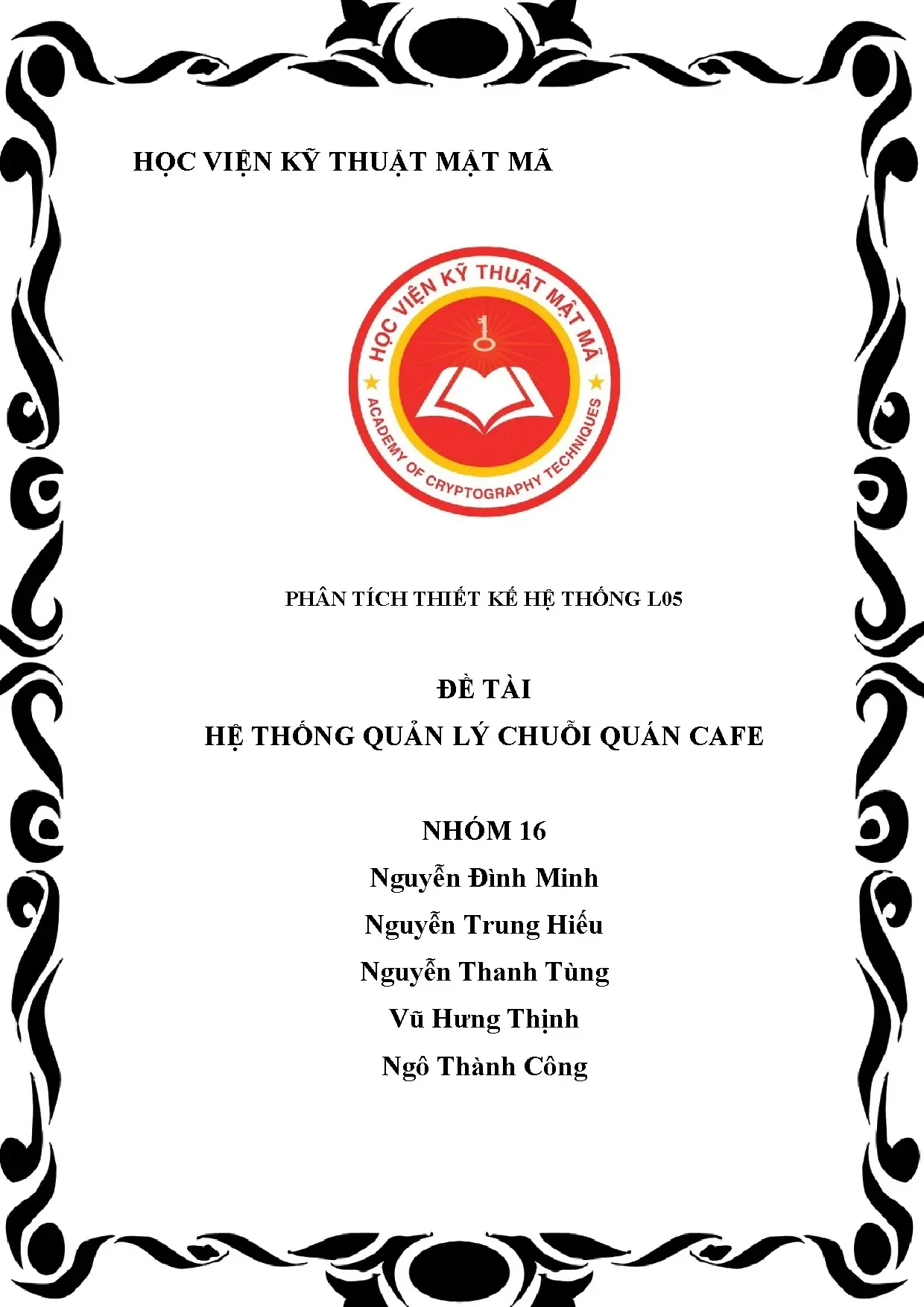

HỌC VIỆN KỸ THUẬT MẬT MÃ PHÂN TÍCH THIẾT KẾ HỆ THỐNG L05 ĐỀ TÀI HỆ THỐNG QUẢN LÝ CHUỖI QUÁN CAFE NHÓM 16 Nguyễn Đình Minh Nguyễn Trung Hiếu Nguyễn Thanh Tùng Vũ Hưng Thịnh Ngô Thành Công Mục Lục I. Mục đích xây dựng đề án. Đối tượng và phạm vi nghiên cứu. Từ điển thuật ngữ.

TỔNG QUAN HỆ THỐNG.1 Phát biểu bài toán.2 Mục tiêu hệ thống.3 Phạm vi hệ thống (end users, stakeholders, overall system model). NẮM BẮT YÊU CẦU. Nghiệp vụ của nhà quản lý.5 Quản lí nhân viên.5 Quản lí hàng hóa và điều hành quán.5 Giai đoạn đầu vào:.5 Giai đoạn vận hành:.5 Giai đoạn kiểm soát.2 Nghiệp vụ của nhân viên.Mô hình ca sử dụng.Biểu đồ ca sử dụng mức tổng thể:.Biểu đồ ca sử dụng mức chi tiết:.8 +Danh sách các Actor.8 +Danh sách các Use case.Đặc tả ca sử dụng.Đặc tả Use-case “Đăng nhập”.Đặc tả Use-case “Xem thông tin cá nhân”.Đặc tả Use-case “Sửa thông tin cá nhân”.Đặc tả Use-case “Đăng xuất”.Đặc tả Use-case “Thêm hóa đơn theo bàn”.Đặc tả Use-case “Chuyển bàn”.Đặc tả Use-case “Gộp bàn”.Đặc tả Use-case “Thanh toán”.Đặc tả Use-case “Thêm đồ uống”.Đặc tả Use-case “Sửa đồ uống”.Đặc tả Use-case “Xóa đồ uống”.Đặc tả Use-case “Xem danh sách đồ uống”.Đặc tả Use-case “Tìm kiếm đồ uống theo tên gần đúng”.Đặc tả Use-case “Thêm danh mục đồ uống”.Đặc tả Use-case “Sửa danh mục đồ uống”.Đặc tả Use-case “Xóa danh mục đồ uống”.Đặc tả Use-case “Thêm bàn”.Đặc tả Use-case “Xóa bàn”.Đặc tả Use-case “Sửa bàn”.Đặc tả Use-case “Thêm Tài khoản”.Đặc tả Use-case “Xóa tài khoản”.Đặc tả Use-case “Sửa tài khoản”.Đặc tả Use-case “Đặt lại mật khẩu”.24Đặc tả Use-case “Cập nhật thông tin cá nhân”.Đặc tả Use-case “Cập nhật mật khẩu mới”.Phân tính ca sử dụng. Biểu đồ hoạt động đăng nhập.

Biểu đồ hoạt động tạo tài khoản. Biểu đồ hoạt động quản lý, đồ uống. Biểu đồ hoạt động quản lý kho. Biểu đồ hoạt động Lập hóa đơn.

Biểu đồ hoạt động quản lý doanh thu.Kiến trúc vật lý:.Xác định các phần tử thiết kế (Các gói thiết kế ,các lớp thiết kế).Thiết kế giao diện.Danh sách các màn hình.Mô tả chi tiết mỗi màn hình.1Màn hình đăng nhập.Màn hình chính.Màn hình thống kê doanh thu. Màn hình quản lý thức ăn/đồ uống. Màn hình quản lý danh mục thức ăn/đồ uống. Màn hình quản lý bàn.

Màn hình quản lý tài khoản. Màn hình thay đổi thông tin cá nhân.Thiết kế các lớp (VOPC thực hiện hóa từng Use Case).Thiết kế data base. Mục đích xây dựng đề án - Nghiên cứu lý thuyết và sơ lược về việc phát triển mô hình hệ thống quản lý chuỗi cafe - Để bên yêu cầu nắm bắt, quản lý dễ dàng tiến trình dự án - Xây dựng hệ thống thông tin quản lý chuỗi cafe dựa theo đề án - Quản lý quy trình xử lý sự cố trong quá trình bán hàng 1. Đối tượng và phạm vi nghiên cứu - Quy trình quản lý việc bán cafe của các cửa hàng trong chuỗi.

- Quản lý thông tin số lượng sản phẩm mua, bán, tồn. - Quản lý doanh thu từng cửa hàng trong chuỗi 1. Từ điển thuật ngữ <làm sau khi hoàn thiện file> Thuật ngữ Giải thích 2 II. TỔNG QUAN HỆ THỐNG 2.1 Phát biểu bài toán.

-Khảo sát tình hình thực tiễn áp dụng công nghệ máy tính vào trong mọi lĩnh vực hoạt động của xã hội đương thời, với thế mạnh và tính cấp thiết của ứng dụng tin học thì việc phát triển các ứng dụng tự động là một lợi thế để tiết kiệm chi phí, phục vụ nhu cầu cuộc sống con người. - Nhiều người chủ khi mở quán không biết cách quản lý quán cafe như: không kiểm soát được doanh thu, chi phí, nguyên vật liệu. Điều này khiến cho người chủ quán thậm chí không thể kiểm soát được doanh thu, chi phí, nguyên vật liệu trong một tháng. Chính việc quản lý như vậy dẫn đến những thất thoát không đáng có, tạo lỗ hổng khiến nhân viên có thể lợi dụng để trục lợi cá nhân gây ra nhiều phát sinh trong vấn đề đồng bộ hệ thống.

-Vậy nên việc phát triển phần mềm quản lý hệ thống nhằm đáp ứng nhu cầu kinh doanh của cá nhân hay tổ chức khiến việc quản lý trở nên thuận lợi và tiết kiệm thời gian giúp công tác quản lý trở nên tối ưu, dễ dàng và tiện lợi hơn.2 Mục tiêu hệ thống. - Để quản lý chuỗi đòi hòi sự hỗ trợ của công nghệ từ việc xử lý đơn hàng, tồn kho, quản lý nhân viên,. thậm chí cả một việc đơn giản như gửi mail cho toàn bộ nhân viên trong hệ thống hiểu được thông điệp, yêu cầu của mình cũng phải cần tới công nghệ xử lý, việc thiết kế hệ thống thông tin cho chuỗi cửa hang cà phê là rất cần thiết để đảm bảo hệ thống được vận hành chặt chẽ với nhau để tạo thành một thể thống nhất. - Nhu cầu cần thiết để quản lý hệ thống cửa hàng chặt chẽ là tạo ra phần mềm hỗ trợ công tác quản lý nghiệp vụ như tính tiền, in hóa đơn, quản lý nhân viên, quản lý hệ thống… - Phần mềm quản lý là một hình thức quán lý linh hoạt, tiện dụng cho người sử dụng.

Với phần mềm thì nhập, xuất, báo cáo và phục vụ khách hàng sẽ dễ dàng hơn. Bên cạnh đó việc này giúp tiết kiệm thời gian, tiền bạc hơn cho chủ cửa hàng đáp ứng được mọi yêu cầu mà người sử dụng đặt ra.3 Phạm vi hệ thống (end users, stakeholders, overall system model) 3 Phần mềm quản lý bao gồm các chức năng: bán hàng, quản lý nhân viên, quản lý khách hàng, quản lý kho, quản lý khu vực, quản lý lương, thống kê danh thu, thống kê lương chi trả, thống kê mặt hàng.  Bán hàng: là chức năng chính của phần mềm, đảm nhiệm vai trò bán hàng, nhận order của khách hàng, mở bàn , chuyển bàn, nếu khách hang có nhu cầu, chọn món, thanh toán, xuất hóa đơn cho khách hàng.  Quản lý nhân viên: lưu trữ thông tin của nhân viên bao gồm tên, giới tính, số điện thoại, mã nhân viên, mã đăng nhập, mật khẩu, địa chỉ, số điện thoại…  Quản lý kho: lưu thông tin tất cả hàng hóa theo loại hàng , kiểm tra số lượng hàng , phân loại hàng.

 Thống kê doanh thu : thống kê doanh thu theo ngày, tháng , năm tùy vào nhu cầu của người sử dụng , thống kê sản phẩm bán chạy đạt chỉ tiêu theo tháng, quý, năm…  Quản lý đồ uống: Khách hàng có thể yêu cầu gọi món ăn, đồ uống theo nhu cầu nhiệm vụ của thu ngân là mở bàn, nhập thông tin ghi trên order tên hàng, số lượng mà nhân viên phục vụ đã ghi tìm kiếm theo mã hoặc theo tên hiển thị danh sách tìm kiếm món ăn và đồ uống có sẵn.  Tạo tài khoản, đăng nhập: Tài khoản đăng nhập yêu cầu người dùng nhập tên đăng nhập và mật khẩu nếu nhập đúng tài khoản hệ thống sẽ hiển thị giao diện đăng nhập thành công .Nếu sai thì sẽ đứng hình 3 phút chờ đăng nhập lại.  Thiết lập hóa đơn thanh toán: Khách hàng muốn thanh toán liên hệ nhân viên hệ thống sẽ thống kê số lượng và xuất phiếu thanh toán.  Những bên liên quan.

- Khách hàng: là những người được phục vụ. - Nhân viên: những người cần sử dụng chức năng bán hàng của hệ thống để thực hiện nhiệm vụ của mình. - Người quản lý: những người được phép khởi động (Start Up) , kết thúc hệ thống (Shut Down) tại các thời điểm bán hàng đầu cuối, bổ sung sửa đổi dữ liệu mà phần mềm cho phép 4 III. NẮM BẮT YÊU CẦU 3.

Nghiệp vụ của nhà quản lý Quản lí nhân viên Cần có những phương pháp quản lý nhân viên phù hợp, hiệu quả, phân công rõ ràng vị trí của từng nhân viên, các đội ngũ nhân viên cần quản lý bao gồm nhân viên: pha chế, phục vụ, thu ngân… Nhân viên cần được lưu trữ các thông tin cơ bản như họ tên, ngày sinh, giới tính, mã nhân viên. Mỗi nhân viên đều có thể đăng nhập để làm việc thông qua hệ thống để làm việc Quản lí hàng hóa và điều hành quán Giai đoạn đầu vào: – Thu mua hàng hóa: phải tìm đối tác cung cấp hàng hóa uy tín từ đầu vì có chính sách giá cả, giao hàng, chứng từ rõ ràng thuận tiện cho kiểm soát – Thống kê hàng hóa để quản lý: tài sản cố định (tài sản khấu hao lớn), tài sản nhỏ. – Phải có kho hàng để dự trữ, bảo quản và kiểm soát. – Kiểm kê hàng hóa theo hóa đơn khi nhập hàng và nhập vào File quản lý hoặc phần mềm quản lý (lưu ý khi nhập cần phải cùng đơn vị bán: vd nhập kho là thùng sting nhưng khi nhập vào File quản lý phải theo đơn vị lon).

Giai đoạn vận hành: – Xây dựng File tính cost đồ uống và lên giá thành (ví dụ định lượng 1kg café = 35 ly café). – Thực hiện theo quy trình tác nghiệp phục vụ – thu ngân – pha chế. Giai đoạn kiểm soát Kiểm soát quy trình tác nghiệp: – Dựa trên bảng mô tả công việc, quy trình tác nghiệp để kiểm soát & đánh giá nhân sự thực hiện có đúng quy trình đưa ra không. – Linh hoạt điều chỉnh cho phù hợp với tình hình thực tế kinh doanh.

Kiểm soát thu/chi hàng ngày: 5 – Phân quyền cho việc chi hàng ngày (nên tạo quyền cho thu ngân với những khoản chi nhỏ, với khoản chi lớn thì cấp quản lý): phải có đầy đủ chữ ký. – Phần thu gồm doanh thu từ bán hàng & thu khác: kiểm tra dựa trên thực tế kiểm tra tiền cuối ngày (hoặc cuối ca) & trên File quản lý hoặc phần mềm. Nếu chia nhiều ca thu ngân thì cần tạo file để bàn giao ca cho rõ ràng. – Tạo ra các danh mục khoản thu/chi tách biệt để có thể quản lý được chi tiết (ví dụ: danh mục chi như: chi lương, chi trái cây, chi café, chi nước ngọt, chi sữa, chi điện/nước …) Kiểm soát hàng hóa kho hàng: – Định kỳ hàng tuần kiểm kho 1 lần (thường vào sáng thứ 2 hàng tuần) theo mẫu kiểm kho.

– Đối chiếu số liệu thực tế kiểm kho với số liệu trên File quản lý để đánh giá. Các bảng báo cáo phân tích cần phải nắm: – Báo cáo doanh thu theo ngày/tháng/năm. – Báo cáo chi phí: chi tiết theo danh mục chi phí. – Báo cáo về thất thoát: đổ vỡ, mất mát, hàng hóa hỏng – Dựa trên các báo cáo để nắm rõ tỷ trọng với doanh thu như nguyên vật liệu, lương nhân sự, khấu hao…, để có phương án kinh doanh hiệu quả hơn.2 Nghiệp vụ của nhân viên Bước 1: Order thức uống/món ăn.
