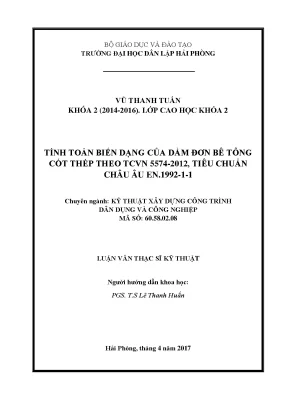

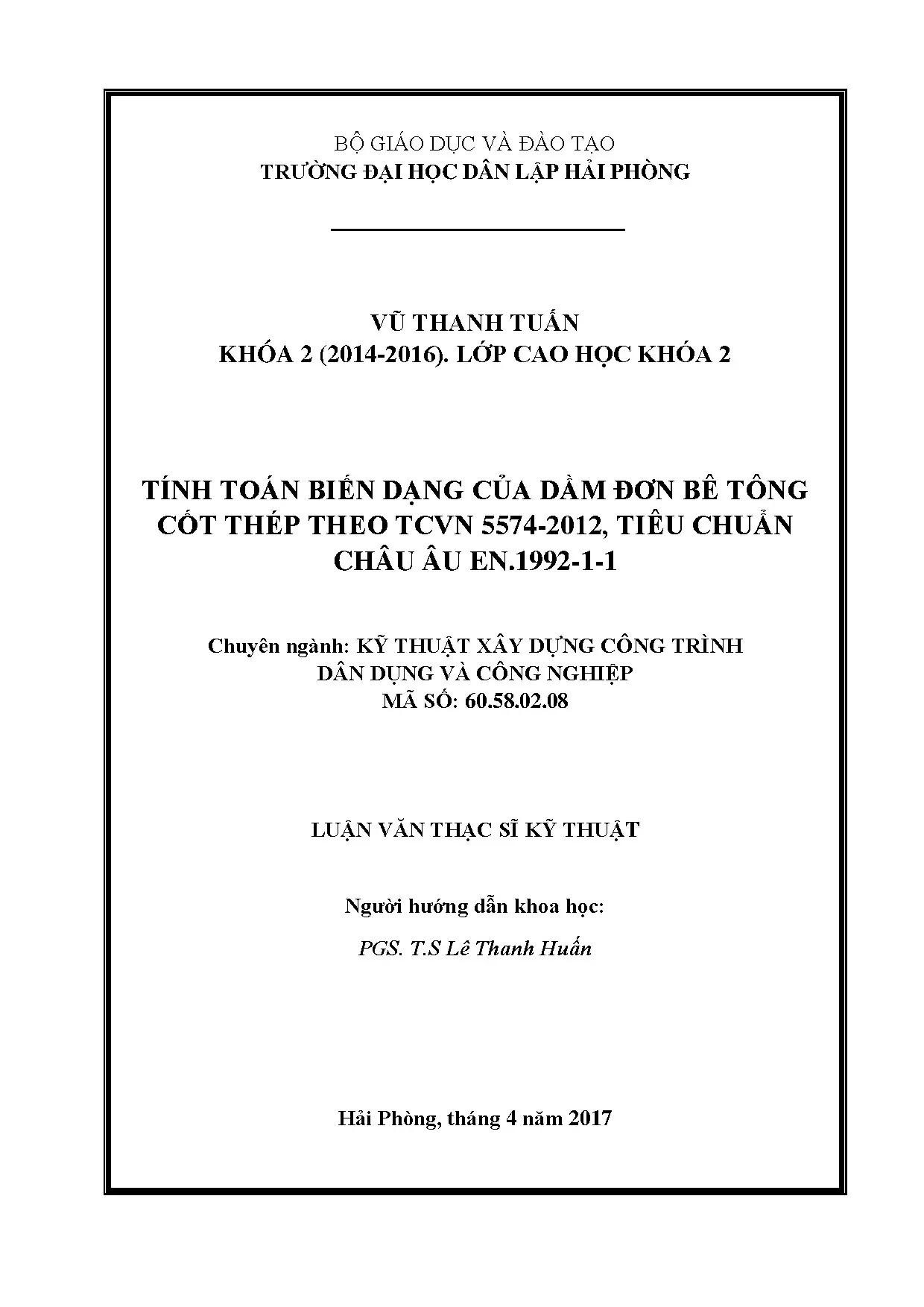

Tính Toán Biến Dạng Dầm Đơn Bê Tông Cốt Thép Theo TCVN 5574-2012

Luận văn thạc sĩ toán học nghiên cứu tính toán biến dạng của dầm đơn bê tông cốt thép theo tcvn 5574 2012 tiêu chuẩn châu âu en 1992 1 1, khảo sát thực trạng, phân tích nguyên

• Tác giả: Vũ Thanh Tuấn
• Người hướng dẫn: PGS.S Lê Thanh Huấn
• Trường học: Trường Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Tính Toán Biến Dạng Dầm Đơn Bê Tông Cốt Thép Theo Tiêu Chuẩn TCVN 5574-2012
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan về tính toán biến dạng dầm đơn bê tông cốt thép theo TCVN 5574 2012

Tính toán biến dạng dầm đơn bê tông cốt thép là một phần quan trọng trong thiết kế kết cấu. Theo tiêu chuẩn TCVN 5574-2012, việc này không chỉ đảm bảo an toàn mà còn giúp duy trì tính thẩm mỹ cho công trình. Tiêu chuẩn này quy định các phương pháp tính toán và kiểm tra biến dạng, nhằm đảm bảo rằng các cấu kiện không vượt quá giới hạn cho phép. Việc áp dụng tiêu chuẩn này giúp các kỹ sư có thể thiết kế các dầm một cách hiệu quả và an toàn.

1.1. Các nguyên tắc cơ bản trong tính toán biến dạng dầm

Nguyên tắc cơ bản trong tính toán biến dạng dầm bao gồm việc xác định nội lực và ứng suất trong dầm. Các yếu tố như kích thước tiết diện, cường độ vật liệu và bố trí cốt thép đều ảnh hưởng đến khả năng chịu lực của dầm. Việc tính toán cần phải tuân thủ các quy định của TCVN 5574-2012 để đảm bảo an toàn cho kết cấu.

1.2. Tầm quan trọng của việc kiểm tra biến dạng dầm

Kiểm tra biến dạng dầm là cần thiết để đảm bảo rằng các biến dạng không vượt quá giới hạn cho phép. Biến dạng quá lớn có thể dẫn đến nứt, hư hỏng và ảnh hưởng đến thẩm mỹ của công trình. Việc kiểm tra này giúp phát hiện sớm các vấn đề tiềm ẩn và đảm bảo tuổi thọ của công trình.

II. Vấn đề và thách thức trong tính toán biến dạng dầm bê tông cốt thép

Trong quá trình tính toán biến dạng dầm bê tông cốt thép, nhiều thách thức có thể phát sinh. Các yếu tố như tải trọng thay đổi, điều kiện môi trường và chất lượng vật liệu đều có thể ảnh hưởng đến kết quả tính toán. Việc không tuân thủ các tiêu chuẩn có thể dẫn đến những sai sót nghiêm trọng trong thiết kế. Do đó, việc hiểu rõ các vấn đề này là rất quan trọng để đảm bảo tính chính xác trong tính toán.

2.1. Ảnh hưởng của tải trọng đến biến dạng dầm

Tải trọng tác động lên dầm có thể thay đổi theo thời gian, dẫn đến biến dạng không mong muốn. Việc xác định tải trọng chính xác và tính toán các trường hợp tải trọng khác nhau là rất quan trọng để đảm bảo an toàn cho kết cấu.

2.2. Chất lượng vật liệu và ảnh hưởng đến tính toán

Chất lượng của bê tông và cốt thép ảnh hưởng trực tiếp đến khả năng chịu lực và biến dạng của dầm. Việc sử dụng vật liệu không đạt tiêu chuẩn có thể dẫn đến những sai sót trong tính toán và thiết kế, gây ra rủi ro cho công trình.

III. Phương pháp tính toán biến dạng dầm bê tông cốt thép theo TCVN 5574 2012

Phương pháp tính toán biến dạng dầm bê tông cốt thép theo TCVN 5574-2012 bao gồm nhiều bước quan trọng. Đầu tiên, cần xác định nội lực và ứng suất trong dầm. Sau đó, áp dụng các công thức tính toán để xác định biến dạng. Cuối cùng, so sánh kết quả với các giới hạn cho phép để đảm bảo an toàn cho kết cấu. Việc áp dụng đúng phương pháp sẽ giúp tối ưu hóa thiết kế và nâng cao hiệu quả sử dụng.

3.1. Các bước trong phương pháp tính toán

Các bước trong phương pháp tính toán bao gồm xác định tải trọng, tính toán nội lực, và xác định biến dạng. Mỗi bước cần được thực hiện cẩn thận để đảm bảo tính chính xác của kết quả.

3.2. So sánh giữa các tiêu chuẩn tính toán

Việc so sánh giữa TCVN 5574-2012 và các tiêu chuẩn quốc tế như Eurocode EN.1992-1-1 giúp nhận diện những khác biệt và ưu điểm của từng tiêu chuẩn. Điều này giúp các kỹ sư có cái nhìn tổng quan hơn về các phương pháp tính toán hiện có.

IV. Ứng dụng thực tiễn của tính toán biến dạng dầm bê tông cốt thép

Tính toán biến dạng dầm bê tông cốt thép không chỉ là lý thuyết mà còn có ứng dụng thực tiễn trong các công trình xây dựng. Việc áp dụng các phương pháp tính toán chính xác giúp đảm bảo an toàn và hiệu quả cho các công trình. Nhiều dự án lớn đã áp dụng thành công các tiêu chuẩn này, từ đó nâng cao chất lượng công trình và giảm thiểu rủi ro.

4.1. Các dự án tiêu biểu áp dụng TCVN 5574 2012

Nhiều dự án xây dựng lớn tại Việt Nam đã áp dụng TCVN 5574-2012 trong thiết kế và thi công. Những dự án này không chỉ đảm bảo an toàn mà còn đạt được hiệu quả kinh tế cao.

4.2. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy việc áp dụng TCVN 5574-2012 giúp kiểm soát biến dạng hiệu quả, từ đó nâng cao chất lượng công trình. Các kỹ sư có thể tham khảo các kết quả này để cải thiện quy trình thiết kế.

V. Kết luận và tương lai của tính toán biến dạng dầm bê tông cốt thép

Tính toán biến dạng dầm bê tông cốt thép theo TCVN 5574-2012 là một lĩnh vực quan trọng trong ngành xây dựng. Việc áp dụng các tiêu chuẩn này không chỉ giúp đảm bảo an toàn mà còn nâng cao chất lượng công trình. Trong tương lai, cần tiếp tục nghiên cứu và cập nhật các tiêu chuẩn để đáp ứng yêu cầu ngày càng cao của ngành xây dựng.

5.1. Xu hướng phát triển trong tính toán kết cấu

Xu hướng phát triển trong tính toán kết cấu hiện nay là áp dụng công nghệ mới và các phần mềm tính toán hiện đại. Điều này giúp nâng cao độ chính xác và hiệu quả trong thiết kế.

5.2. Đề xuất cải tiến trong tiêu chuẩn tính toán

Cần có những cải tiến trong tiêu chuẩn tính toán để phù hợp với thực tiễn và yêu cầu của ngành xây dựng. Việc này sẽ giúp nâng cao chất lượng và độ tin cậy của các công trình.

Trích đoạn nội dung tài liệu

MỞ ĐẦU .1 CHƢƠNG 1: TỔNG QUAN VỀ TÍNH TOÁN KẾT CẤU BÊ TÔNG CỐT THÉP THEO TRẠNG THÁI GIỚI HẠN VÀ NGUYÊN LÝ CẤU TẠO. Tổng quan về tính toán kết cấu bê tông cốt thép theo trạng thái giới hạn và nguyên lý cấu tạo áp dụng theo TCVN 5574-2012. Trạng thái giới hạn thứ nhất. Trạng thái giới hạn thứ hai.

Tổng quan về tính toán kết cấu bê tông cốt thép theo trạng thái giới hạn và nguyên lý cấu tạo áp dụng theo Tiêu chuẩn Châu Âu – Eurocode EN 192-1-1. Trạng thái giới hạn về cường độ. Trạng thái giới hạn sử dụng .8 CHƢƠNG 2: TÍNH TOÁN VÀ KIỂM TRA BIẾN DẠNG CHO DẦM ĐƠN GIẢN BÊ TÔNG CỐT THÉP THEO TCVN 5574-2012, TIÊU CHUẨN CHÂU ÂU EN. Tính toán và kiểm tra biến dạng cho dầm đơn giản bê tông cốt thép theo trạng thái giới hạn sử dụng áp dụng theo TCVN 5574-2012.

Nguyên tắc chung. Độ cong của cấu kiện không có khe nứt trong vùng kéo. Độ cong của cấu kiện bê tông cốt thép đối với đoạn có khe nứt trong vùng kéo 13 2. Tính toán và kiểm tra biến dạng cho dầm đơn giản bê tông cốt thép theo trạng thái giới hạn sử dụng áp dụng theo tiêu chuẩn Châu Âu EN.

Hạn chế ứng suất. Khống chế độ võng .31 CHƢƠNG 3: VÍ DỤ TÍNH TOÁN. Thiết kế và tính toán độ võng của dầm đơn giản. Tính toán cốt thép dầm theoTiêu chuẩn TCVN 5574-2012.

Tiêu chuẩn Châu Âu Eurocode. Tính toán độ võng của dầm đơn giản .34 Xét dầm đơn giản chịu tải trọng phân bố đều với các số liệu như sau (lấy theo số liệu như trên):. Theo tiêu chuẩn TCVN 5574-2012. Theo tiêu chuẩn Châu Âu EN.

Nhận xét tính toán theo các tiêu chuẩn. Điều kiện tính toán. Ảnh hưởng của cốt thép chịu lực trong vùng nén đến độ võng của dầm .43 KẾT LUẬN VÀ KIẾN NGHỊ. Hướng phát triển của đề tài .45 DANH MỤC TÀI LIỆU THAM KHẢO .46 DANH MỤC CÁC HÌNH VẼ Hình 2.

Trạng thái ứng suất biến dạng của dầm sau khi xuất hiện khe nứt. Sơ đồ để xác định độ cong của trục dầm. Sơ đồ để tính biến dạng của cấu kiện chịu nén lệch tâm ( , ). Tiết diện chữ I.

Biểu đồ ứng suất của cốt thép trên đoạn ln. Quan hệ giữa mô men và độ cong. Biểu đồ mô men uốn và độ cong đối với dầm bê tông cốt thép thường có tiết diện không đổi. Xác định vị trí trục trung hòa của tiết diện không có khe nứt trong vùng kéo.

Xác định vị trí trục trung hòa của tiết diện có khe nứt trong vùng kéo. Độ cong của dầm chịu uốn. Minh họa ví dụ. 33 DANH MỤC CÁC BẢNG Bảng 2.

1 - Tải trọng và hệ số độ tin cậy về tải trọng f. Các cấp chống nứt theo TCVN 5574-2012 được quy định như sau: 11 Bảng 2. thể hiện giá trị theo tiêu chuẩn cho bê tông C25/30. Giá trị cuối cùng của biến dạng co ngót (bê tông c25/30).

Tỷ số cơ sở về nhịp/chiều cao tiết diện cho các cấu kiện bê tông cốt thép khi không có lực nén dọc trục. Kết quả tính toán cốt thép chịu kéo và chịu nén. Kết quả tính toán mômen kháng nứt và độ võng. Lý do chọn đề tài Ngày nay, để đạt được hiệu quả kinh tế và yêu cầu về mặt kỹ thuật và mĩ thuật người ta có xu hướng giảm kích thước tiết diện của cấu kiện, sử dụng bê tông cường độ cao dẫn đến việc tăng quá mức biến dạng của kết cấu.

Biến dạng quá lớn sẽ làm mất mĩ quan, làm bong tróc lớp ốp trát, làm hỏng trần treo gây tâm lý cho người sử dụng công trình. Nên việc tính toán và kiểm tra biến dạng cho cấu kiện là hết sức quan trọng nhằm khống chế nó không được vượt quá một giá trị giới hạn quy định. Bên cạnh đó, Tiêu chuẩn thiết kế kết cấu bê tông cốt thép của Việt Nam hiện hành TCVN 5574:2012 về kiểm tra và tính toán biến dạng của cấu kiện bê tông cốt thép tuy đáp ứng được các yêu cầu về thiết kế nhưng còn nhiều yếu tố chưa được xem xét, phân tích nhiều một cách rõ ràng để có thể đánh giá đúng mức và hiệu quả. Ngoài ra hiện nay, có rất nhiều công trình nước ngoài đầu tư vào nước ta, việc thiết kế tính toán sử dụng các tiêu chuẩn khác nhau được phép áp dụng tại Việt Nam.

Xuất phát từ thực tế đó trong luận văn này tác giả chọn đề tài “Tính toán biến dạng của dầm đơn bê tông cốt thép theo TCVN 5574-2012, tiêu chuẩn Châu Âu EN.1992-1-1 ” nhằm giúp cho các nhà tư vấn thiết kế lưu ý khi sử dụng các tiêu chuẩn của Việt Nam và nước ngoài để tính toán và kiểm tra. Mục đích nghiên cứu Mục tiêu tính toán, đánh giá biến dạng của dầm đơn bê tồng cốt thép tiết diện chữ nhật theo trạng thái giới hạn sử dụng, sử dụng bê tông thường với một số tiêu chuẩn thiết kế Việt Nam và nước ngoài. Bằng phương pháp giải tích, so sánh giữa các tiêu chuẩn Việt Nam 5574- 2012, và tiêu chuẩn Châu Âu EN.1992-1-1 ta đi tính toán một số trường hợp về độ võng cho dầm bê tông cốt thép thường. Từ đó ta thấy được những biến dạng của dầm đều nằm trong giới hạn cho phép và không gây ảnh hưởng biến dạng về mặt thẩm mĩ cho công trình.

Qua đề tài này ta đi nghiên cứu mang tính chất tham khảo cho các kỹ sư khi tham gia thiết kế kết cấu công trình. Là tài liệu tham khảo cho công tác thiết kế và công tác nghiên cứu khoa khoa học. Mục tiêu nghiên cứu Nghiên cứu, tính toán biến dạng dầm đơn giản bê tông cốt thép áp dụng theo tiêu chuẩn Việt Nam 5574-2012, và tiêu chuẩn Châu Âu EN. Thông qua kết quả tính toán so sánh sự khác biệt giữa hai mô hình tính toán để từ đó rút ra được những yếu tố chưa được xem xét, phân tích nhiều một cách rõ ràng để có thể đánh giá đúng mức và hiệu quả trong tiêu chuẩn hiện hành Việt Nam 5574-2012 đang áp dụng.

Đối tƣợng và phạm vi nghiên cứu Nghiên cứu, tính toán biến dạng của dầm bê tông cốt thép áp dụng theo tiêu chuẩn Việt Nam 5574-2012, và tiêu chuẩn Châu Âu EN. Trong phạm vi luận văn thạc sỹ, học viên tập trung vào phương pháp tính toán biến dạng dầm đơn giản chịu tải trọng phân bố đều theo tiêu chuẩn Việt Nam 5574-2012 và tiêu chuẩn Châu ÂU EN. Phƣơng pháp nghiên cứu Nghiên cứu lý thuyết, dựa vào thuật toán phân tích kết hợp một số các phương pháp đã được nghiên cứu và giới thiệu trước đó, nhằm mục đích khảo sát ứng xử của mô hình dầm đơn giản với một số dạng đặt tải điển hình. Bằng cách tính toán một số ví dụ bài toán cơ bản về dầm đơn giản chịu tải trọng phân bố đều theo tiêu chuẩn Việt Nam 5574-2012 và tiêu chuẩn Châu Âu EN.1992-1-1 để đưa ra những kết quả, từ đó cho ta thấy được những biến dạng về độ võng khi công trình chịu tải trọng có vượt quá giới hạn cho phép theo tiêu chuẩn hiện hành hay không.

Cơ sở khoa học, thực tiễn Sự tăng trưởng nhanh của nền kinh tế nước ta đã thúc đẩy mạnh mẽ tốc độ phát triển của ngành xây dựng về số lượng và đa dạng loại hình kết cấu. Các kết cấu làm nhà cao tầng, nhà nhịp lớn, hệ thanh ngày càng xuất hiện nhiều ở Việt Nam và các nước trên thế giới. Kết cấu bê tông cốt thép (BTCT) ngày nay đang được sử dụng rộng rãi và rất có hiệu quả. Tính toán biến dạng của dầm bê tông cốt thép là nhiệm vụ rất quan trọng trong công tác thiết kế.

Trong đó kiểm tra và tính toán biến dạng của cấu kiện bê tông cốt thép; đặc biệt là cấu kiện dầm được dành nhiều sự quan tâm trong công tác nghiên cứu. Ngày nay, để đạt được hiệu quả kinh tế và yêu cầu về mặt kỹ thuật và mĩ thuật người ta có xu hướng giảm kích thước tiết diện của cấu kiện, sử dụng bê tông cường độ cao dẫn đến việc tăng quá mức biến dạng của kết cấu. Biến dạng gồm bề rộng khe nứt và độ võng. Biến dạng quá lớn sẽ làm mất mĩ quan, làm bong tróc lớp ốp lát, làm hỏng trần treo gây tâm lý cho người sử dụng công trình.

Nên việc tính toán và kiểm tra biến dạng cho cấu kiện là hết sức quan trọng nhằm khống chế nó không được vượt quá một giá trị giới hạn quy định. Tiêu chuẩn thiết kế kết cấu bê tông cốt thép của Việt Nam hiện hành TCVN 5574:2012 về kiểm tra và tính toán biến dạng của cấu kiện bê tông cốt thép tuy đáp ứng được các yêu cầu về thiết kế nhưng còn nhiều yếu tố chưa được xem xét, phân tích một cách rõ ràng để có thể đánh giá đúng mức và hiệu quả. Ngoài ra hiện nay, có rất nhiều công trình nước ngoài đầu tư vào nước ta, việc thiết kế tính toán sử dụng các tiêu chuẩn khác nhau được phép áp dụng tại Việt Nam. Xuất phát từ thực tế đó trong luận văn này tác giả chọn đề tài “Tính toán biến dạng của dầm đơn bê tông cốt thép theo TCVN 5574-2012, tiêu chuẩn Châu Âu EN.1992-1-1 ” nhằm giúp cho các nhà tư vấn thiết kế lưu ý khi sử dụng các tiêu chuẩn của Việt Nam và nước ngoài để tính toán và kiểm tra.

CHƢƠNG 1: TỔNG QUAN VỀ TÍNH TOÁN KẾT CẤU BÊ TÔNG CỐT THÉP THEO TRẠNG THÁI GIỚI HẠN VÀ NGUYÊN LÝ CẤU TẠO 1. Tổng quan về tính toán kết cấu bê tông cốt thép theo trạng thái giới hạn và nguyên lý cấu tạo áp dụng theo TCVN 5574-2012 Sau khi có nội lực, tiến hành tính toán về bê tông cốt thép theo một trong hai loại bài toán: kiểm tra hoặc tính cốt thép. Trong bài toán kiểm tra đã biết kích thược tiết diện và bố trí cốt thép, cần kiểm tra xem kết cấu có đủ độ an toàn hay không. Trong bài toán tính cốt thép, xuất phát từ yêu cầu an toàn của kết cấu để xác định lượng cốt thép cần thiết.

Phương pháp tính toán về bê tông cốt thép đã trải qua nhiều giai đoạn. Khoảng đầu thể kỷ 20 người ta dung rộng rãi phương pháp ứng suất cho phép mà điều kiện an toàn là: (1.1) Trong đó: - ứng suất do nội lực gây ra; - ứng suất cho phép của vật liệu Để xác định ứng suất người ta giả thiết vật liệu bê tông cốt thép làm việc hoàn toàn đàn hồi.
