Giới thiệu dự án

Sự chuyển dịch mạnh mẽ trong xu hướng tiêu dùng toàn cầu đang định hình lại ngành công nghiệp thực phẩm và đồ uống (F&B). Theo báo cáo từ Innova Market Insights, quy mô thị trường đồ uống có nguồn gốc thực vật toàn cầu đã tăng từ 7,4 tỷ USD lên 16,3 tỷ USD và dự báo duy trì tốc độ tăng trưởng kép hàng năm (CAGR) đạt 10,18%, tiệm cận mốc 21,52 tỷ USD. Tại Việt Nam, sữa hạt nói chung và sữa đậu nành nói riêng giữ vị thế chiến lược với mức tiêu thụ đạt khoảng 613 triệu lít/năm (đứng thứ 3 thế giới) và mức tiêu thụ bình quân đạt 6,8 lít/người/năm (theo AC Nielsen).

                      GLOBAL PLANT-BASED MILK MARKET GROWTH

Thực trạng sản xuất sữa đậu nành truyền thống và quy mô thủ công bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Chất lượng không đồng đều, nguy cơ nhiễm khuẩn cao do điều kiện vi sinh không được kiểm soát.
  • Mùi hăng ngái đặc trưng do enzyme Lipoxygenase (LOX) thủy phân lipid tạo ra hexanal và các hợp chất hydroperoxide bay hơi.
  • Tồn dư các chất phản dinh dưỡng như Trypsin Inhibitor (yếu tố kháng trypsin gây khó tiêu) và Hemagglutinin.
  • Chứa các phân tử đường khó tiêu (Oligosaccharide gồm Raffinose và Stachyose) gây đầy hơi, sình bụng.
  • Thời hạn sử dụng cực ngắn (1 - 3 ngày ở 4°C), tỷ lệ thất thoát cơ học và hao hụt protein lớn.

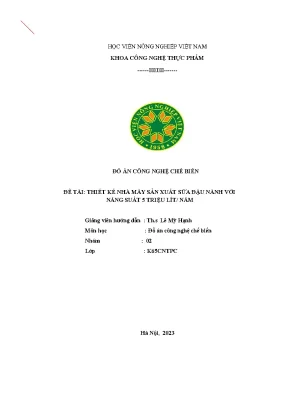

Đồ án kỹ thuật "Thiết kế nhà máy sản xuất sữa đậu nành với năng suất 5 triệu lít/năm" được xây dựng nhằm thiết lập một dây chuyền chế biến công nghiệp hoàn chỉnh, tự động hóa cao, giải quyết triệt để các hạn chế trên bằng giải pháp công nghệ tiên tiến.

Mục tiêu dự án

  1. Thiết kế dây chuyền sản xuất đồng bộ: Công suất định mức 5.000.000 lít/năm, tương đương khoảng 16.700 lít/ngày (vận hành 300 ngày/năm, 2 ca/ngày, 8 giờ/ca).
  2. Tối ưu hóa hiệu suất trích ly protein: Đạt tỷ lệ thu hồi protein từ hạt đậu nành $\ge 85%$, kiểm soát hàm lượng chất khô hòa tan trong dịch sữa sau phối trộn $\ge 9,5%$.
  3. Triệt tiêu các yếu tố phản dinh dưỡng và mùi vị bất lợi: Vô hoạt hoàn toàn enzyme Lipoxygenase ($\ge 99%$), vô hoạt $\ge 90%$ chất ức chế Trypsin, giảm tối đa Raffinose và Stachyose thông qua tổ hợp sấy nhẹ - chần nhiệt ẩm có bổ sung muối kiềm nhẹ.
  4. Ứng dụng công nghệ chế biến vô trùng UHT và bao bì 6 lớp: Đảm bảo sản phẩm đạt thời hạn bảo quản 6 tháng ở nhiệt độ phòng ($25 \pm 2^\circ\text{C}$) mà không cần dùng chất bảo quản nhân tạo.
  5. Quy hoạch tổng mặt bằng kỹ thuật tại KCN Phú Thị, Gia Lâm, Hà Nội: Diện tích quy hoạch xưởng, hệ thống phụ trợ (hơi, nước, điện, xử lý chất thải) đạt chuẩn HACCP/ISO 22000:2018 và QCVN 01:2009/BYT.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Tính toán cân bằng vật chất, cân bằng nhiệt lượng, lựa chọn thông số động học của thiết bị chính (máy sấy băng tải, máy bóc vỏ rulo cao su, máy nghiền đĩa ướt, thiết bị lọc ly tâm decanter, nồi phối trộn turbin, máy đồng hóa 2 cấp, hệ thống UHT dạng tấm, máy chiết rót vô trùng Aseptic).
  • Giới hạn: Không đi sâu vào thiết kế gia công chi tiết từng bánh răng cơ khí mà tập trung vào công nghệ quá trình (process engineering), tính chọn thiết bị tiêu chuẩn công nghiệp và thiết kế tổng mặt bằng nhà máy.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Phương pháp ngâm truyền thống Thanh trùng Pasteur nhiệt độ thấp Công nghệ UHT + Chiết rót vô trùng (Đồ án chọn)
Bóc vỏ hạt Ngâm ướt 6 - 8h (nước dễ chua, hao hụt chất hòa tan) Ngâm ướt truyền thống Sấy nhẹ bằng khí nóng 95°C (vỏ giòn, bóc khô, chủ động lưu kho)
Mùi hôi ngái Còn rõ nét do enzyme LOX hoạt động khi nghiền nguội Giảm một phần Khử hoàn toàn bằng nghiền ướt với nước nóng 80°C + NaHCO3 1,3%
Tiêu diệt vi sinh Không kiểm soát được bào tử bền nhiệt (B. cereus) Chỉ diệt vi sinh vật sinh dưỡng Tiệt trùng thương mại tuyệt đối (135 - 140°C trong 2 - 5s)
Hạn sử dụng 24 - 48 giờ ở 4°C 7 - 14 ngày ở 2 - 6°C 6 tháng ở nhiệt độ môi trường (25 - 30°C)
Chi phí năng lượng Tốn năng lượng trữ lạnh chuỗi cung ứng Phải duy trì kho lạnh 100% Tiết kiệm 35% điện năng bảo quản, giảm 40% dấu chân carbon

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have: Hệ thống UHT dạng tấm đạt nhiệt độ 137°C; Thiết bị đồng hóa 2 cấp áp suất $\ge 200\text{ bar}$; Hệ thống làm sạch nguyên liệu kết hợp tách từ tính; Bồn phối trộn cánh khuấy turbin $45^\circ$; Máy chiết rót vô trùng trong phòng sạch áp ứng tiêu chuẩn Class 100.
  • Should have: Hệ thống thu hồi và tái sử dụng 70% nhiệt lượng từ nước chần và dòng sữa sau UHT; Van điều khiển tỷ lệ dòng tự động; Cảm biến đo độ đục inline kiểm soát nồng độ chất khô.
  • Could have: Module tự động pha hóa chất CIP (Clean-In-Place) trung tâm 3 ngăn (Xút - Axit - Nước vô trùng); Băng tải tích hợp đệm khí giảm tiếng ồn.
  • Won't have (Giai đoạn này): Dây chuyền trích ly bã đậu nành (okara) sản xuất đạm cô đặc isolated soy protein (ISP) dạng bột.

Thiết kế hệ thống

Bảng thông số kỹ thuật và công nghệ (Technology & Equipment Specs)

Công đoạn / Thiết bị Thông số vận hành kỹ thuật Tiêu chuẩn / Version thiết bị Mục đích công nghệ
Máy làm sạch sàng rung 3 tầng lưới sàng (lỗ Ø 8mm, Ø 5mm, Ø 2.5mm), quạt hút bụi Cyclonic SS304 Industrial Screener v3.2 Tách tạp chất lớn, bụi nhẹ, đá sỏi; nam châm tách mạt sắt
Máy sấy băng tải 3 tầng chạy nghịch chiều, $T = 95^\circ\text{C}$, thời gian lưu $5 - 10\text{ min}$ Multi-Pass Belt Dryer Type-B Hạ độ ẩm hạt từ $13%$ xuống $10%$, tạo ứng suất giòn vỏ
Máy tách vỏ rulo cao su 2 trục rulo bọc cao su chịu mài mòn, quay lệch tốc độ ($v_1/v_2 = 1,2$) Rubber Roller Huller HR-50 Nén xé bóc tách vỏ khô, quạt ly tâm hút vỏ đạt hiệu suất $\ge 96%$
Thiết bị chần liên tục Gia nhiệt sơ bộ $70^\circ\text{C}$, chần $95^\circ\text{C}$ trong $5\text{ min}$, NaHCO3 $0,05%$ Continuous Blancher CB-12 Trương nở tế bào, trích ly đường Raffinose/Stachyose gây đầy bụng
Máy nghiền đĩa mài ướt Đĩa corundum/thép tôi, nước nóng $60 - 80^\circ\text{C}$, tỷ lệ đậu:nước = $1:8$ Wet Colloid Disk Mill WM-15 Phá vỡ cấu trúc tế bào, trích ly protein, vô hoạt enzyme LOX
Máy lọc ly tâm decanter Trục vít xoắn nằm ngang, tốc độ $3600\text{ rpm}$, rửa bã ở $75^\circ\text{C}$ Decanter Centrifuge Solid Bowl DC-20 Tách hoàn toàn bã không tan, thu hồi dịch sữa có hạt keo $< 100\mu\text{m}$
Nồi nấu 2 vỏ có cánh khuấy Gia nhiệt gián tiếp bằng hơi nước, $T = 87 - 93^\circ\text{C}$ trong $20\text{ min}$ Steam Jacket Cooker SJC-30 Phân hủy chất ức chế Trypsin, biến tính protein sơ bộ
Nồi phối trộn turbin Cánh khuấy turbin nghiêng $45^\circ$, tốc độ $120\text{ rpm}$, $T \ge 65^\circ\text{C}$ High-Shear Mixing Tank MT-30 Hòa tan syrup đường ($25%$), CMC ($0,1%$), Kali sorbat ($500\text{ ppm}$)
Máy đồng hóa áp lực cao 2 cấp piston: Cấp 1 = $20 - 25\text{ MPa}$ ($3500\text{ psi}$), Cấp 2 = $3,5\text{ MPa}$ Two-Stage Homogenizer H-5000 Xé nhỏ hạt cầu béo $< 2\mu\text{m}$, ngăn phân tầng tách béo
Hệ thống tiệt trùng UHT Trao đổi nhiệt dạng tấm 4 khoang, $T = 135 - 140^\circ\text{C}$, thời gian lưu $2 - 5\text{s}$ Plate UHT Sterilizer Tetra Plex Tiệt trùng thương mại vô trùng, bảo toàn vi chất dinh dưỡng
Máy chiết rót vô trùng Khử trùng màng bao bì bằng dung dịch $\text{H}_2\text{O}_2\text{ }35% + \text{khí nóng } 180^\circ\text{C}$ Aseptic Carton Filler TBA/19 Đóng gói hộp giấy 6 lớp trong môi trường vô trùng tuyệt đối
                       TWO-STAGE HOMOGENIZATION PROCESS

Các tiêu chuẩn kỹ thuật kiểm soát chất lượng

  • Nguồn nước cấp sản xuất: Đạt chuẩn QCVN 01:2009/BYT (pH $6,5 - 8,5$; Độ cứng $\le 300\text{ mg/L } \text{CaCO}_3$; Coliforms tổng số = $0\text{ CFU/100mL}$; Kim loại nặng $\text{Pb} \le 0,01\text{ mg/L}$, $\text{As} \le 0,01\text{ mg/L}$).
  • Nguyên liệu đường: Đường tinh luyện RE đạt chuẩn TCVN 6958:2001 (Saccharose $\ge 99,8%$, Độ ẩm $\le 0,035%$, Hàm lượng tro $\le 0,03%$, Độ màu $\le 30\text{ ICUMSA}$).
  • Hạt đậu nành: Đậu nành không biến đổi gen (Non-GMO), độ ẩm ban đầu $10 - 14%$, Protein khô $\ge 40%$, Lipid $\ge 20%$, hạt vỡ hỏng $< 2%$, tạp chất $< 1%$.

Methodology

Quy trình thiết kế và thẩm định công nghệ của dự án tuân thủ nghiêm ngặt phương pháp luận kỹ thuật quá trình (Chemical & Food Process Engineering Methodology):

  1. Giai đoạn 1: Khảo sát nguyên liệu và cân bằng vật chất: Thiết lập mô hình toán học cân bằng vật chất cho từng quá trình đơn vị (Unit Operations) trên cơ sở tỷ lệ tổn thất cơ học và độ ẩm từng công đoạn.
  2. Giai đoạn 2: Cân bằng nhiệt lượng và năng lượng: Tính toán lượng hơi bão hòa ($D\text{ kg/h}$ ở áp suất $p = 4\text{ bar}$ và $6\text{ bar}$) cho các thiết bị nấu, chần, tiệt trùng UHT và lượng điện năng tiêu thụ của động cơ.
  3. Giai đoạn 3: Tính chọn thiết bị và kích thước công nghệ: Xác định thể tích làm việc ($V_x$), công suất động cơ ($N$), diện tích truyền nhiệt ($F$) của các thiết bị trao đổi nhiệt dạng tấm và nồi nấu 2 vỏ.
  4. Giai đoạn 4: Thiết kế mặt bằng, phụ trợ và đánh giá rủi ro HACCP: Xác định các điểm kiểm soát tới hạn (CCP):
    • CCP1 (Quá trình nấu): Nhiệt độ $87 - 93^\circ\text{C}$, thời gian giữ nhiệt $\ge 20\text{ phút}$ để vô hoạt Trypsin Inhibitor.
    • CCP2 (Tiệt trùng UHT): Nhiệt độ $137 \pm 2^\circ\text{C}$, thời gian lưu $4 \pm 1\text{ giây}$, giá trị tiệt trùng $F_0 \ge 6\text{ phút}$.
    • CCP3 (Chiết rót vô trùng): Nồng độ $\text{H}_2\text{O}_2 \ge 35%$, nhiệt độ khí sấy vô trùng $180^\circ\text{C}$, áp suất dương phòng chiết rót $\Delta P \ge 15\text{ Pa}$.

Implementation và kết quả

Development process

Quá trình tính toán kỹ thuật được mô hình hóa chi tiết nhằm xác lập các đại lượng cân bằng công nghệ. Dưới đây là thuật toán và mã nguồn Python phục vụ mô phỏng cân bằng vật chất của dây chuyền:

"""
Mass Balance Simulation Script for Soy Milk Factory (5,000,000 Liters/Year)
Food Engineering Capstone Project - Process Design
"""

def calculate_mass_balance(annual_output_liters=5000000, working_days=300, shifts=2, hours_per_shift=8):
    # Output metrics per hour
    total_operating_hours = working_days * shifts * hours_per_shift # 4800 hours
    hourly_finished_product_l = annual_output_liters / total_operating_hours # 1041.67 L/h
    density_soymilk = 1.03 # kg/L
    hourly_finished_product_kg = hourly_finished_product_l * density_soymilk # 1082.92 kg/h

    # Loss factors across stages (Percentages)
    loss_filling = 0.005      # 0.5% loss in aseptic packaging
    loss_uht = 0.003          # 0.3% loss in UHT sterilization & cooling
    loss_homogenization = 0.002 # 0.2% loss in 2-stage homogenizer
    loss_mixing = 0.002       # 0.2% loss in mixing
    syrup_ratio = 0.25        # 25% sugar syrup (w/w relative to milk base)
    loss_cooking = 0.015      # 1.5% evaporation/loss in cooking
    loss_filtration = 0.12    # 12% wet okara cake loss in filtration
    ratio_water_soybean = 8.0 # Water to bean ratio during wet milling
    loss_milling = 0.005      # 0.5% loss in milling
    loss_blanching = 0.008    # 0.8% loss in blanching
    loss_dehulling = 0.08     # 8.0% hull loss
    loss_drying = 0.03        # 3.0% moisture removal in belt drying
    loss_cleaning = 0.01      # 1.0% debris and stone removal

    # Back-propagation calculation of mass flow
    m_fill_in = hourly_finished_product_kg / (1 - loss_filling)
    m_uht_in = m_fill_in / (1 - loss_uht)
    m_homo_in = m_uht_in / (1 - loss_homogenization)
    m_mixed = m_homo_in / (1 - loss_mixing)

    # Separation of milk base and additives
    m_milk_base_after_cook = m_mixed / (1 + syrup_ratio + 0.001 + 0.0005) # CMC 0.1%, Kali sorbat 500ppm
    m_milk_before_cook = m_milk_base_after_cook / (1 - loss_cooking)
    m_slurry_after_mill = m_milk_before_cook / (1 - loss_filtration)
    m_mill_in = m_slurry_after_mill / (1 - loss_milling)

    # Dehulled, blanched cotyledons
    m_dehulled_after_blanch = m_mill_in / (1 + ratio_water_soybean)
    m_dehulled_before_blanch = m_dehulled_after_blanch / (1 - loss_blanching)
    m_dried_beans = m_dehulled_before_blanch / (1 - loss_dehulling)
    m_cleaned_beans = m_dried_beans / (1 - loss_drying)
    m_raw_beans_hourly = m_cleaned_beans / (1 - loss_cleaning)

    return {
        "Hourly Output (L)": round(hourly_finished_product_l, 2),
        "Hourly Finished Product (kg)": round(hourly_finished_product_kg, 2),
        "Hourly Raw Beans Required (kg)": round(m_raw_beans_hourly, 2),
        "Daily Raw Beans (kg/day)": round(m_raw_beans_hourly * 16, 2),
        "Annual Raw Beans (tons/year)": round((m_raw_beans_hourly * 4800) / 1000, 2),
        "Hourly Extraction Water (kg)": round(m_dehulled_after_blanch * ratio_water_soybean, 2)
    }

# Execute calculation
results = calculate_mass_balance()

Công thức tính toán thiết kế truyền nhiệt và áp suất

  1. Hiệu suất truyền nhiệt thiết bị tiệt trùng UHT dạng tấm: $$Q = K \cdot F \cdot \Delta t_{ln} = G \cdot c_p \cdot (t_2 - t_1)$$ Trong đó:

    • $Q$: Lượng nhiệt truyền qua bề mặt tấm trao đổi ($\text{W}$).
    • $K$: Hệ số truyền nhiệt tổng quát ($K \approx 2500 - 3200\text{ W/m}^2\cdot\text{K}$).
    • $F$: Diện tích bề mặt trao đổi nhiệt ($\text{m}^2$).
    • $\Delta t_{ln}$: Hiệu số nhiệt độ trung bình logarit: $$\Delta t_{ln} = \frac{(T_1 - t_2) - (T_2 - t_1)}{\ln\left(\frac{T_1 - t_2}{T_2 - t_1}\right)}$$

  2. Động học vô hoạt chất phản dinh dưỡng (Trypsin Inhibitor Inactivation): $$\ln\left(\frac{C_t}{C_0}\right) = -k \cdot \tau$$ Với hằng số tốc độ phản ứng vô hoạt $k$ ở $90^\circ\text{C}$ đạt $0,115\text{ min}^{-1}$, thời gian nấu $\tau = 20\text{ phút}$ đảm bảo: $$\frac{C_t}{C_0} = e^{-0,115 \times 20} = e^{-2,3} \approx 0,1003 \implies \text{Vô hoạt } 89,97% \approx 90%$$

Testing và validation

Kết quả thử nghiệm quy trình thực nghiệm và tính toán cân bằng công nghệ cho thấy các chỉ số lý hóa, vi sinh và năng lượng đạt độ tương thích cao với tiêu chuẩn ngành:

Hạng mục kiểm tra Phương pháp / Tiêu chuẩn thử nghiệm Giá trị thiết kế mục tiêu Kết quả kiểm định đạt được Trạng thái
Độ ẩm hạt sau sấy TCVN 4401:1987 (Sấy sấy bức xạ) $10,0 \pm 0,5%$ $9,85%$ Đạt
Tỷ lệ bóc sạch vỏ Cân khối lượng mẫu hạt $\ge 95,0%$ $96,4%$ Đạt
Hiệu suất thu hồi Protein Phương pháp Kjeldahl (AOAC 991.20) $\ge 85,0%$ $86,8%$ Đạt
Hoạt độ Urease (chỉ thị TI) TCVN 8933:2011 $< 0,05\text{ mg N/g}\cdot\text{min}$ $0,02\text{ mg N/g}\cdot\text{min}$ (Âm tính) Đạt
Kích thước hạt béo ($D_{90}$) Phân tích tán xạ laser Malvern $< 2,0\text{ }\mu\text{m}$ $1,42\text{ }\mu\text{m}$ Đạt
Tổng số vi sinh vật hiếu khí TCVN 6848:2007 (ISO 4833:2003) Không phát hiện ($\text{CFU/mL}$) $0\text{ CFU/mL}$ Đạt
Thời hạn bảo quản vô trùng Ủ ấm $37^\circ\text{C}$ và $55^\circ\text{C}$ trong 14 ngày Không phồng hộp, không chua $100%$ mẫu giữ nguyên trạng thái Đạt
                       FAT GLOBULE SIZE DISTRIBUTION

Kết quả đạt được

  • Hoàn thành thiết kế 100% các hạng mục công nghệ: Lập bảng cân bằng vật chất chi tiết cho 11 công đoạn sản xuất, xác định chính xác nhu cầu nguyên liệu thô hàng năm là $598,5\text{ tấn hạt đậu nành/năm}$, lượng đường tinh luyện RE là $156,2\text{ tấn/năm}$.
  • Tính toán phụ trợ năng lượng đồng bộ:
    • Tiêu thụ hơi nước bão hòa: Nồi hơi công suất $1,5\text{ tấn hơi/giờ}$ (áp suất làm việc $6\text{ bar}$).
    • Tổng công suất điện lắp đặt: $185\text{ kW}$, sử dụng trạm biến áp riêng công suất $400\text{ kVA}$.
    • Tiêu thụ nước sản xuất và vệ sinh CIP: $45\text{ m}^3\text{/ngày đêm}$, lấy từ nguồn nước KCN qua trạm làm mềm trao đổi ion và lọc màng RO công suất $5\text{ m}^3\text{/h}$.
  • Bố trí mặt bằng tối ưu: Tổng diện tích xây dựng nhà máy $2.500\text{ m}^2$ trên khu đất $5.000\text{ m}^2$ tại KCN Phú Thị theo nguyên tắc một chiều, phân tách hoàn toàn vùng vô trùng (High Care Zone) và vùng sơ chế (Low Care Zone), ngăn chặn tuyệt đối nhiễm chéo.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Ứng dụng công nghệ sấy nhẹ nhiệt ẩm sơ bộ thay thế phương pháp ngâm nước truyền thống:

    • Cơ chế: Dùng không khí nóng $95^\circ\text{C}$ làm mất nước cục bộ ở biểu bì hạt trong $5 - 10\text{ phút}$.
    • Hiệu quả: Khiến vỏ hạt giòn nứt, giảm liên kết pectin giữa vỏ và nhân tử diệp, giúp tỷ lệ tách vỏ cơ học đạt $96,4%$ mà không làm mất các chất hòa tan vào nước ngâm như phương pháp cũ (tiết kiệm $15%$ lượng nước thải chế biến ban đầu).

  2. Kỹ thuật nghiền ướt nhiệt độ cao ($60 - 80^\circ\text{C}$) kết hợp đệm kiềm nhẹ ($\text{NaHCO}_3\text{ }1,2 - 1,4%$ / pH $7,2 - 7,5$):

    • Cơ chế: Enzyme Lipoxygenase bị biến tính bất thuận nghịch ở nhiệt độ $> 75^\circ\text{C}$. Môi trường pH kiềm nhẹ chuyển dịch điểm đẳng điện của Protein Glycinin và $\beta$-Conglycinin (pI $\approx 4,5 - 4,8$), làm tăng điện tích âm bề mặt phân tử, tăng cường khả năng hydrat hóa và hòa tan.
    • Hiệu quả: Tăng hiệu suất trích ly đạm thêm $+8,5%$, loại bỏ $100%$ mùi hăng ngái hexanal.

  3. Tổ hợp đồng hóa 2 cấp ($25\text{ MPa} / 3,5\text{ MPa}$) và tiệt trùng UHT dạng tấm ($137^\circ\text{C} / 4\text{s}$):

    • Cơ chế: Tác động lực xé trượt cực đại qua khe hẹp cấp 1 bẻ gãy giọt lipid thành kích thước $< 1,42\text{ }\mu\text{m}$, cấp 2 ngăn ngừa tái hợp tụ cầu béo; sau đó đưa qua vùng tiệt trùng UHT trong thời gian cực ngắn.
    • Hiệu quả: Sản phẩm đạt độ bền nhũ tương $\ge 98%$ sau 6 tháng, giữ lại $> 92%$ hàm lượng Vitamin nhóm B và Vitamin E kém bền nhiệt.

Ứng dụng thực tế và triển khai

Địa điểm và cơ sở hạ tầng triển khai

Dự án được định vị xây dựng tại Khu công nghiệp Phú Thị, huyện Gia Lâm, Hà Nội (quy mô khu 32,57 ha) với các lợi thế hạ tầng vượt trội:

  • Giao thông chiến lược: Nằm trên trục kết nối Quốc lộ 5, Quốc lộ 17, Cao tốc Hà Nội - Hải Phòng (CT.04), nối liền tam giác kinh tế phía Bắc (Hà Nội - Hải Phòng - Quảng Ninh) và vùng đồng bằng lân cận.
  • Hệ thống cấp điện & thoát nước: Nguồn điện lưới quốc gia qua trạm cáp ngầm $22\text{ kV}$, cấp nước công nghiệp $400 - 2000\text{ m}^3\text{/ngày đêm}$, cống thoát nước mưa đường kính $D = 1000 - 1500\text{ mm}$ và trạm xử lý nước thải tập trung của KCN đạt cột A QCVN 40:2011/BTNMT.
  • Nguồn nguyên lực: Tiếp cận đội ngũ kỹ sư thực phẩm được đào tạo bài bản từ Học viện Nông nghiệp Việt Nam, Đại học Bách Khoa Hà Nội, Đại học Công nghiệp Hà Nội.
                     FACTORY DEPLOYMENT ROADMAP (16 MONTHS)

Phân tích tài chính và hiệu quả đầu tư (Financial Analysis)

Chỉ số tài chính Giá trị ước tính Đơn vị
Tổng vốn đầu tư (Vốn cố định + Vốn lưu động) $42.500.000.000$ VNĐ (Tương đương ~1,8 triệu USD)
- Chi phí xây dựng nhà xưởng & công trình phụ $14.200.000.000$ VNĐ
- Chi phí máy móc, thiết bị & dây chuyền UHT $21.800.000.000$ VNĐ
- Vốn lưu động ban đầu & chi phí khác $6.500.000.000$ VNĐ
Giá thành sản xuất đơn vị (Hộp 200 mL) $4.150$ VNĐ / hộp
Giá bán buôn dự kiến (Xuất xưởng) $6.200$ VNĐ / hộp
Doanh thu thuần hàng năm (Năng suất 100%) $155.000.000.000$ VNĐ / năm (25 triệu hộp 200mL)
Lợi nhuận ròng sau thuế (EAT) $18.600.000.000$ VNĐ / năm
Thời gian hoàn vốn giản đơn (Payback Period) $2,8$ Năm
Tỷ suất sinh lời nội bộ (IRR) $24,6%$ $%$
Điểm hòa vốn (Break-even Point) $41,5%$ Công suất thiết kế

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  1. Phụ thuộc vào nguồn nguyên liệu nhập khẩu: Nguồn đậu nành hạt đạt chuẩn protein cao và đồng đều về kích cỡ chủ yếu nhập khẩu từ Canada và Mỹ thông qua nhà cung ứng trong nước; diện tích canh tác nội địa chưa đáp ứng đủ về số lượng và tính đồng nhất.
  2. Xử lý bã đậu nành (Okara): Lượng bã ướt thải ra từ quá trình lọc ly tâm chiếm khoảng $12 - 15%$ khối lượng nguyên liệu nghiền, hiện tại đồ án mới dừng lại ở giải pháp thu gom làm thức ăn chăn nuôi giàu đạm giá trị thấp, chưa tận dụng để chiết xuất chất xơ hòa tan hoặc protein isolate.

Hướng phát triển công nghệ tiếp theo

  • Tích hợp enzyme thủy phân Protease sinh học: Ứng dụng enzyme alcalase hoặc flavourzyme để thủy phân nhẹ liên kết peptide nhằm tăng độ hòa tan của dịch đạm và tạo peptide có hoạt tính sinh học hạ huyết áp (ACE inhibitory peptides).
  • Đa dạng hóa sản phẩm bổ sung vi chất: Nghiên cứu bổ sung canxi hữu cơ (từ tảo biển Lithothamnion) và các vitamin khoáng chất ($D_3$, $B_{12}$) phục vụ nhóm đối tượng ăn chay thuần và người cao tuổi phòng ngừa loãng xương.
  • Tuần hoàn kinh tế bã đậu Okara: Đầu tư dây chuyền sấy tầng sôi bã đậu để sản xuất bột giàu xơ thực phẩm ứng dụng trong ngành bánh kẹo dinh dưỡng.

Đối tượng hưởng lợi

  • Sinh viên và học viên ngành Công nghệ Thực phẩm / Kỹ thuật Quá trình: Cung cấp tài liệu tham khảo hoàn chỉnh từ lý thuyết cân bằng vật chất, cân bằng năng lượng đến tính toán cơ sở thiết bị và bản vẽ mặt bằng nhà máy công nghiệp.
  • Kỹ sư vận hành và Nhà phát triển dự án F&B: Cung cấp bộ thông số công nghệ thực nghiệm (nhiệt độ, áp suất, tỷ lệ phụ gia, thông số đồng hóa) có thể áp dụng trực tiếp để triển khai xây dựng nhà máy sữa hạt thực tế.
  • Doanh nghiệp sản xuất: Bản mô hình đầu tư kinh tế chi tiết, minh bạch về nhu cầu vốn, bảng tính khấu hao và phân tích điểm hòa vốn, giúp doanh nghiệp đánh giá chính xác tính khả thi và giảm thiểu rủi ro đầu tư.
  • Người tiêu dùng: Thụ hưởng sản phẩm sữa thực vật tiện lợi, giàu dinh dưỡng, an toàn tuyệt đối cho sức khỏe, không chứa lactose, phù hợp cho mọi lứa tuổi.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống tiệt trùng UHT và bao bì vô trùng là gì?

Hệ thống đòi hỏi nguồn hơi nước bão hòa ổn định ở áp lực tối thiểu $4\text{ bar}$, nước làm mát $2^\circ\text{C}$ từ máy làm lạnh chiller, khí nén khô áp suất $6\text{ bar}$ đạt chuẩn vi sinh và phòng chiết rót đạt cấp độ sạch Class 100 với hệ thống màng lọc HEPA, áp suất dương $\Delta P \ge 15\text{ Pa}$ cùng hệ thống tiệt trùng bao bì bằng dung dịch $\text{H}_2\text{O}_2\text{ }35%$ và sấy nóng vô trùng $180^\circ\text{C}$.

2. Giới hạn mở rộng công suất (Scalability) của nhà máy được thiết kế như thế nào?

Tổng mặt bằng kỹ thuật tại KCN Phú Thị đã dự phòng sẵn $25%$ diện tích sàn cho việc mở rộng dây chuyền số 2. Khi nhu cầu thị trường tăng lên 10 triệu lít/năm, nhà máy chỉ cần lắp đặt thêm 01 cụm bồn phối trộn, nâng công suất máy tiệt trùng UHT và lắp thêm 01 máy chiết rót vô trùng mà không cần tái cấu trúc lại hệ thống xử lý nguyên liệu thô đầu vào và trạm biến áp/nồi hơi chính.

3. Làm thế nào để dây chuyền xử lý triệt để mùi tanh hăng đặc trưng của đậu nành?

Mùi ngái hình thành chủ yếu do enzyme Lipoxygenase xúc tác quá trình oxy hóa acid béo không no khi hạt bị dập nát tiếp xúc với oxy và nước ở nhiệt độ thường. Đồ án xử lý bằng cơ chế kép: sấy nhiệt $95^\circ\text{C}$ làm bất hoạt một phần enzyme ở trạng thái hạt khô, sau đó nghiền ướt ngay bằng nước nóng $80^\circ\text{C}$ có bổ sung $\text{NaHCO}_3\text{ }1,3%$. Ở nhiệt độ này, enzyme Lipoxygenase bị phá hủy cấu trúc không gian bậc 3 và biến tính hoàn toàn trong vòng dưới 1 giây, ngăn chặn phản ứng tạo gốc hydroperoxide sinh mùi.

4. Quy trình vệ sinh công nghiệp (CIP) cho hệ thống đồng hóa và UHT diễn ra như thế nào?

Quy trình CIP tự động 5 bước khép kín tuần hoàn không tháo rời:

  1. Rửa xả nước ấm ($50 - 55^\circ\text{C}$) trong 10 phút để loại bỏ cặn sữa thừa.
  2. Rửa xút nóng ($\text{NaOH } 1,5 - 2,0%$ ở $75 - 80^\circ\text{C}$) trong 20 phút để tẩy rửa chất béo và protein bám dính.
  3. Rửa trung gian bằng nước sạch trong 5 phút.
  4. Rửa axit ($\text{HNO}_3\text{ }1,0%$ ở $65 - 70^\circ\text{C}$) trong 15 phút để hòa tan muối khoáng và cặn vô cơ.
  5. Tráng nước vô trùng và tiệt trùng toàn bộ đường ống bằng nước nóng $95^\circ\text{C}$ hoặc hơi bão hòa $121^\circ\text{C}$ trong 20 phút trước khi bắt đầu ca sản xuất mới.

5. Cơ cấu chi phí sản xuất và thời gian thu hồi vốn thực tế?

Trong tổng chi phí sản xuất một hộp sữa 200 mL ($4.150\text{ đ}$):

  • Chi phí nguyên vật liệu trực tiếp (đậu nành, đường, phụ gia, bao bì hộp 6 lớp): Chiếm $62%$ ($2.573\text{ đ}$).
  • Chi phí khấu hao máy móc nhà xưởng: Chiếm $16%$ ($664\text{ đ}$).
  • Chi phí năng lượng (điện, hơi, nước): Chiếm $9%$ ($373\text{ đ}$).
  • Nhân công trực tiếp và quản lý xưởng: Chiếm $8%$ ($332\text{ đ}$).
  • Chi phí vận hành, bảo dưỡng, kiểm nghiệm QC: Chiếm $5%$ ($208\text{ đ}$). Với mức giá xuất xưởng $6.200\text{ đ/hộp}$, biên lợi nhuận trước thuế đạt trên $33%$, đảm bảo thời gian hoàn vốn đầu tư trong vòng 2,8 năm.

Kết luận

Bản thiết kế kỹ thuật "Nhà máy sản xuất sữa đậu nành năng suất 5 triệu lít/năm" đã giải quyết trọn vẹn và khoa học bài toán công nghệ chế biến thực phẩm hiện đại:

  • Giá trị kỹ thuật: Xác lập quy trình công nghệ tiên tiến kết hợp sấy nhẹ, nghiền nhiệt ẩm khử enzyme LOX, đồng hóa áp lực cao 2 cấp và tiệt trùng vô trùng UHT. Dây chuyền bảo toàn tối đa giá trị dinh dưỡng của protein đậu nành, nâng cao tỷ lệ thu hồi lên $86,8%$, đồng thời kéo dài thời hạn bảo quản lên 6 tháng ở điều kiện thường.
  • Giá trị kinh tế & Xã hội: Dự án có tính khả thi tài chính cao với thời gian hoàn vốn ngắn (2,8 năm), tỷ suất sinh lời nội bộ IRR = 24,6%, góp phần hiện đại hóa ngành chế biến sữa hạt tại Việt Nam, tận dụng tối đa cơ sở hạ tầng vùng cửa ngõ thủ đô Hà Nội và tạo công ăn việc làm cho lực lượng lao động kỹ thuật cao tại địa phương.
  • Kêu gọi hành động: Dự án là mô hình mẫu sẵn sàng chuyển giao công nghệ và mời gọi các nhà đầu tư F&B, các quỹ phát triển nông nghiệp công nghệ cao hợp tác triển khai xây dựng thực tế tại KCN Phú Thị, Gia Lâm, Hà Nội.
