Giới thiệu dự án

Trong ngành công nghiệp sản xuất giày dép toàn cầu, đặc biệt là chuỗi cung ứng cho các tập đoàn đa quốc gia như Adidas và Puma, các tiêu chuẩn về bảo vệ môi trường (Green Standards) và an toàn lao động (OSHA) đang trở thành yêu cầu sống còn. Theo thống kê từ Hiệp hội Da giày Quốc tế, quá trình dán liên kết đế và quai chiếm tới 35% tổng thời gian gia công và là nguồn phát thải hơn 70% lượng hợp chất hữu cơ dễ bay hơi (Volatile Organic Compounds - VOCs) trong xưởng sản xuất do thói quen sử dụng dung môi hóa chất và chất quét lót (primer).

+--------------------------------------------------------------------------------+
|           QUY TRÌNH CHẾ TẠO VÀ XỬ LÝ ĐẾ DÉP TRONG DÂY CHUYỀN CÔNG NGHIỆP       |
+--------------------------------------------------------------------------------+
|  [Hạt nhựa EVA]                                                                |
|  [Xử lý bề mặt truyền thống: Hóa chất độc hại / Primer (Chi phí cao, VOCs)]   |
+--------------------------------------------------------------------------------+

Vấn đề cốt lõi (Problem Statement) nằm ở bản chất hóa lý của vật liệu làm đế xốp: Ethylene-Vinyl Acetate (EVA) và Polyurethane (PU). Bề mặt vật liệu polyme này có năng lượng bề mặt rất thấp (dưới $30\text{ mN/m}$), tính kỵ nước cao, trơ về mặt hóa học khiến keo dán không thể thẩm thấu và tạo liên kết cơ - hóa bền vững. Quy trình tiền xử lý truyền thống phụ thuộc hoàn toàn vào hóa chất tẩy rửa axit/dung môi halogen hóa để tạo nhám và tăng độ bám. Phương pháp này bộc lộ 3 điểm nghẽn nghiêm trọng:

  1. Gây độc hại trực tiếp cho hệ hô hấp của công nhân vận hành.
  2. Tốn kém chi phí tiêu hao dung môi và hệ thống thông gió xử lý khí thải.
  3. Độ đồng đều của lớp hoạt hóa thấp, dễ gây bong tróc khi xuất khẩu sang các thị trường khí hậu khắc nghiệt.

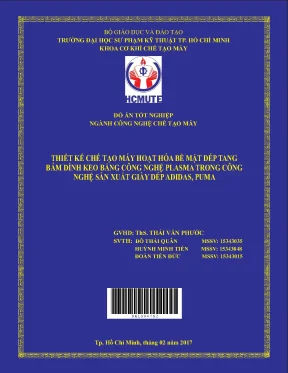

Đồ án tốt nghiệp "Thiết kế chế tạo máy hoạt hóa bề mặt dép tăng bám dính keo bằng công nghệ Plasma trong công nghệ sản xuất giày dép Adidas, Puma" do nhóm tác giả Đỗ Thái Quân, Huỳnh Minh Tiến, Đoàn Tiến Đức (Trường Đại học Sư phạm Kỹ thuật TP.HCM) thực hiện dưới sự hướng dẫn của ThS. Thái Văn Phước và PGS. TS. Trần Ngọc Đảm đã giải quyết triệt để bài toán này.

Mục tiêu cụ thể của dự án:

  1. Nghiên cứu cơ chế tương tác vi mô của chùm tia plasma lạnh khí quyển (Cold Atmospheric Plasma) lên bề mặt vật liệu xốp EVA-IP.
  2. Thiết kế và tối ưu hóa module phóng điện plasma không gây biến dạng nhiệt hoặc cháy sém phôi đế dép.
  3. Tính toán cơ cấu truyền động cơ khí, thiết kế chế tạo hệ thống máy hoàn chỉnh tích hợp biến tần điều khiển tốc độ chuyền và hệ thống nâng hạ điện cực.
  4. Triển khai thử nghiệm thực tế tại nhà máy gia công giày dép xuất khẩu Jiahsin (JHV - KCN Cầu Tràm, Long An), đối chuẩn chất lượng bằng phương pháp kéo đứt tiêu chuẩn (Test Bonding).

Kết quả kỳ vọng định lượng:

  • Năng suất dây chuyền đạt $\ge 1200\text{ sản phẩm/giờ}$ (xử lý đồng thời 4 phôi/hàng với chu kỳ $300\text{ chu kỳ/giờ}$).
  • Tỷ lệ dán dính đạt $100%$ điểm Pass theo tiêu chuẩn phòng Lab quốc tế của Jiahsin ($27/0$ đến $29/0$ điểm kiểm tra).
  • Cắt giảm $100%$ hóa chất primer độc hại, giảm tối thiểu 4 nhân công tại công đoạn quét hóa chất.

Phạm vi và giới hạn nghiên cứu:

  • Nghiên cứu tập trung vào vật liệu xốp EVA đúc áp lực (EVA-IP), cao su dệt tẩm và PU.
  • Giới hạn chế tạo: Hệ thống máy xử lý mặt phẳng và biên dạng lượn sóng nhẹ của đế dép kích thước khung làm việc $2500 \times 1600 \times 1670\text{ mm}$, sử dụng nguồn điện công nghiệp $110\text{V}/220\text{V} - 20\text{A}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi đề xuất cấu hình máy, nhóm nghiên cứu đã tổng hợp và so sánh 3 phương pháp tiền xử lý bề mặt đế dép hiện hành trong ngành da giày:

Phương pháp Ưu điểm Nhược điểm Đánh giá khả thi công nghiệp
Hóa chất (Primer/Halogen) Dễ thao tác thủ công, đầu tư ban đầu thấp. Phát thải VOCs độc hại, chi phí hóa chất định kỳ lớn, thời gian chờ bay hơi dung môi lâu. Đang bị các thương hiệu Adidas, Puma hạn chế sử dụng.
Phun cát / Đánh nhám cơ học Không dùng hóa chất, tăng nhám cơ học tốt. Bụi mịn cao, phá hủy cấu trúc thẩm mỹ biên dạng đế, độ sâu không đồng đều, tốn công nhân. Chỉ phù hợp chi tiết cao su đúc dày, không dùng được cho EVA mỏng.
Hoạt hóa Plasma Lạnh (DBD đề xuất) Sạch $100%$, năng lượng bề mặt tăng vượt trội, không biến tính cơ học bên trong, tự động hóa cao. Chi phí đầu tư chế tạo nguồn cao áp ban đầu, yêu cầu tính toán cách điện nghiêm ngặt. Tối ưu nhất, đáp ứng hoàn toàn tiêu chuẩn xanh ISO 14001.

Yêu cầu người dùng (Nhà máy Jiahsin) theo mô hình MoSCoW:

  • Must have: Xử lý bề mặt đạt test bonding trong $\le 4$ lần quét; vận tốc băng tải đồng bộ với chuyền dán ráp; hệ thống an toàn chống phóng điện quá áp.
  • Should have: Điều chỉnh được cự ly phóng điện theo chiều dày đế dép ($5 - 45\text{ mm}$); module plasma chế tạo từ vật liệu chịu mài mòn, cách điện cao cấp.
  • Could have: Tích hợp biến tần điều khiển tốc độ vô cấp hiển thị trực quan qua màn hình số.
  • Won't have (giai đoạn này): Cánh tay robot 6 trục quét theo biên dạng không gian 3D phức tạp.

Thiết kế hệ thống

1. Nguyên lý hoạt động và Cơ sở Hóa lý Plasma

Hệ thống sử dụng cơ chế phóng điện rào cản điện môi (Dielectric Barrier Discharge - DBD). Dưới tác trường điện áp cao ($10 - 40\text{ kV}$, tần số $20 - 40\text{ kHz}$), không khí giữa hai điện cực bị ion hóa mạnh mẽ, sinh ra dòng electron, ion dương, hạt kích thích, ozone ($O_3$) và photon tử ngoại (UV).

          [ Điện cực Dương (Ống Nhôm Dẫn Điện) ]
      ░░░░░░░ Ống Thạch Anh Cách Điện (Dielectric) ░░░░░░░
 ~~~~~~~~~~~~~~~~~~ Vùng Khí Ion Hóa (Plasma) ~~~~~~~~~~~~~~~~~~
   ↓↓↓ Hạt e-, Ion (+), Gốc Tự Do (O*, OH*), Tia UV Bắn Phá ↓↓↓
   [ Bề mặt Đế Dép EVA-IP: C-C, C-H bị bẻ gãy -> Gắn -OH, -COOH ]

Cơ chế bẻ gãy liên kết kỵ nước và cấy ghép nhóm phân cực:

  1. Bắn phá động năng: Các ion mang năng lượng $1 - 15\text{ keV}$ bắn phá lớp phân tử bề mặt, bẻ gãy liên kết $C-H$ và $C-C$ trơ lỳ của chuỗi polyme EVA: $$A + S \rightarrow A:S$$ $$A = B + S \rightarrow AB:S$$
  2. Oxy hóa và tạo nhóm phân cực (Hydrophilic): Các gốc tự do gốc oxy ($O^*$) kết hợp tạo thành các nhóm chức phân cực ưa nước: Hydroxyl ($-OH$), Carbonyl ($C=O$), Carboxyl ($-COOH$) và Amine ($-NH_2$).
  3. Cân bằng tái tổ hợp: $$A:S + B:S \rightarrow AB + S$$

2. Lựa chọn phương án Module Plasma

Đồ án đã thiết kế, thực nghiệm và đánh giá 4 phương án kết cấu module phóng plasma:

  • Phương án 1 (Con lăn điện cực xoay): Khoảng hở cơ khí không ổn định, dễ tạo tia lửa điện tập trung gây thủng cháy đế xốp.
  • Phương án 2 (Ống thạch anh mỏng $\phi 3\text{ mm}$): Khó điều chỉnh khi đế dép có độ dày thay đổi đột ngột.
  • Phương án 3 (Vòi phun tia Plasma Jet bằng Inox/Đồng): Phóng điện điểm cục bộ rất tốt nhưng mật độ nhiệt quá cao, chi phí gia công đắt và vùng phủ hẹp.
  • Phương án 4 (Module ống nhôm kết hợp vỏ bọc Thạch anh & Dây đồng phân bố - TỐI ƯU ĐƯỢC CHỌN): Điện cực dương là ống nhôm nguyên chất đặt trong lòng ống thạch anh chịu nhiệt, điện cực âm là dây đồng đối xứng trải dài. Tạo ra dải hồ quang plasma hình cánh cung quét đều toàn bộ bề rộng $600\text{ mm}$ của băng tải mà không tích tụ nhiệt phá hủy phôi.
+-------------------------------------------------------------------------------+
|                      BẢNG SO SÁNH 4 PHƯƠNG ÁN MODULE PLASMA                   |
+-------------------------------------------------------------------------------+
| Tiêu chí               | Phương án 1   | Phương án 2   | Phương án 3  | PA 4 (CHỌN)   |
+------------------------+---------------+---------------+--------------+---------------+
| Phân bố tia Plasma     | Không đều     | Tương đối đều | Điểm hẹp     | Rất đều, dải rộng|
| Nguy cơ cháy mép phôi  | Cao           | Trung bình    | Rất cao (nhiệt)| Không có     |
| Độ phức tạp gia công   | Trung bình    | Đơn giản      | Rất phức tạp | Dễ gia công   |
| Giá thành chế tạo      | Trung bình    | Thấp          | Rất cao      | Hợp lý, tối ưu|
+-------------------------------------------------------------------------------+

3. Bố trí công nghệ và Cấu tạo Cơ khí

  • Khung máy: Thép hình định hình sơn tĩnh điện kích thước tổng thể $2500\text{ mm (Dài)} \times 1600\text{ mm (Rộng)} \times 1670\text{ mm (Cao)}$.
  • Hệ thống dẫn động: Động cơ điện xoay chiều 3 pha tích hợp hộp giảm tốc trục vít - bánh vít, truyền động qua bộ truyền xích con lăn đến tang chủ động của băng chuyền.
  • Băng tải: Băng dệt cao su 3 lớp đệm dệt bông (cotton canvas), bề rộng làm việc tiêu chuẩn $B = 600\text{ mm}$ cho phép xếp 4 chiếc dép trên 1 hàng ngang.

Methodology

Quy trình nghiên cứu và thực hiện đề tài áp dụng mô hình nghiên cứu kết hợp thực nghiệm cơ khí - vật lý ứng dụng (Engineering Design & Validation Life-Cycle):

  • Đánh giá rủi ro & giải pháp giảm thiểu:
    • Rủi ro rò rỉ cao áp: Toàn bộ bệ đỡ module được cách ly bằng tấm nhựa phíp Bakelite và ống thủy tinh thạch anh cách điện tuyệt đối ($>50\text{ kV}$).
    • Rủi ro tích tụ khí Ozone: Thiết kế chụp hút thông gió cưỡng bức trên nóc buồng phóng plasma để thu gom và xử lý khí ozone trước khi thải ra môi trường.
    • Rủi ro kẹt truyền động: Lắp đặt rơle nhiệt bảo vệ quá tải động cơ kết hợp biến tần tự ngắt khi kẹt băng tải.

Implementation và kết quả

Development process

1. Tính toán thiết kế cơ khí hệ thống tải

Các thông số đầu vào cơ sở:

  • Khối lượng 1 đế dép: $G = 0.17\text{ kg}$.
  • Năng suất yêu cầu: $z = 1200\text{ sản phẩm/giờ} = 20\text{ sản phẩm/phút}$.
  • Khối lượng riêng của xốp EVA: $\gamma = 0.86\text{ g/cm}^3 = 860\text{ kg/m}^3$.

Năng suất khối lượng của hệ thống: $$Q = z \cdot G = 1200 \times 0.17 = 204\text{ kg/giờ} = 0.204\text{ tấn/giờ}$$

Tính toán vận tốc dịch chuyển của băng tải ($v$): Theo công thức chuẩn thiết kế máy vận chuyển liên tục: $$v = \frac{Q}{3600 \cdot F \cdot \gamma} = \frac{0.204}{3600 \times 2.94 \times 10^{-3} \times 0.86} \approx 0.0224\text{ m/s}$$ (Trong đó: $F = 4 \times 0.007\text{ m}^2 = 2.94 \times 10^{-3}\text{ m}^2$ là tổng diện tích chiếm chỗ hữu ích trên mặt cắt ngang).

Tính toán lực căng băng theo phương trình Euler: Phân đoạn chu tuyến băng tải thành 4 điểm nút động lực học ($S_1, S_2, S_3, S_4$). Trọng lượng đơn vị của băng tải cao su ($i = 3$ lớp đệm, bề dày mặt làm việc $\delta_1 = 1\text{ mm}$, mặt không làm việc $\delta_2 = 1\text{ mm}$, rộng $B = 0.6\text{ m}$): $$q_b = 3.795\text{ kg/m}$$

Tại nhánh dẫn động, quan hệ giữa lực căng vào ($S_{vao}$) và lực căng ra ($S_{ra}$) theo Euler: $$S_{vao} = S_{ra} \cdot e^{f \alpha}$$ Với hệ số ma sát giữa tang thép và băng cao su $f = 0.1$, góc ôm $\alpha = \pi\text{ rad} \Rightarrow e^{f\alpha} \approx 1.37$.

  • Với phân đoạn băng tải $L = 0.6\text{ m}$: Lực kéo căng lớn nhất $S_{max} = S_4 = 2.33\text{ kG}$.
  • Với phân đoạn băng tải $L = 1.2\text{ m}$: Lực kéo căng lớn nhất $S_{max} = S_4 = 3.00\text{ kG}$.
  • Kiểm tra hệ số an toàn đứt của băng dệt sợi bông ($K_p = 55\text{ kG/cm}$): $$K = \frac{i \cdot K_p \cdot B}{S_{max}} = \frac{3 \times 55 \times 60}{3.00} = 3300 \gg [K]_{min} = 9\text{ (Thỏa mãn tuyệt đối)}$$
+-------------------------------------------------------------------------------+
|            SƠ ĐỒ LỰC CĂNG BĂNG TẢI CHU TUYẾN 4 ĐIỂM (EULER MODEL)             |
+-------------------------------------------------------------------------------+
|                                                                               |
|                                    (Nhánh chạy không tải)                     |
|                                                                               |
|  * Phương trình cân bằng Euler: S_vao = S_ra * e^(f*alpha)                     |
|  * Lực kéo động học: W_T = S4 - S1 + W_dd = 3.0 - 2.2 + 0.26 = 1.06 kG        |
+-------------------------------------------------------------------------------+

2. Thuật toán điều khiển biến tần & Logic An toàn

Hệ thống sử dụng bộ điều khiển biến tần kết hợp rơle thời gian và cảm biến quang phát hiện phôi để tự động kích hoạt chùm tia plasma khi có sản phẩm đi qua vùng xử lý, giảm thiểu tiêu hao điện năng không tải:

// Pseudocode Logic Điều khiển Hệ thống Hoạt hóa Bề mặt Plasma
PROGRAM Plasma_Surface_Activation_Control;
VAR
    Optical_Sensor_Input : BOOLEAN;
    Inverter_Speed_Hz    : REAL;
    Plasma_Module_HV     : BOOLEAN;
    Conveyor_Motor_State : BOOLEAN;
    Pass_Counter         : INTEGER;
BEGIN
    Inverter_Speed_Hz := 13.0; // Tần số biến tần tối ưu (tương ứng v = 0.0224 m/s)
    Start_Conveyor_Motor(Inverter_Speed_Hz);

    WHILE (System_Power_ON) DO
    BEGIN
        IF (Optical_Sensor_Input = TRUE) THEN
        BEGIN
            // Phát hiện phôi dép đi vào vùng buồng kín
            Enable_Exhaust_Fan(); // Bật quạt hút khí Ozone
            Delay_ms(200);
            Plasma_Module_HV := TRUE; // Kích nguồn cao áp 10-40kV phóng điện
            Set_Voltage(110);         // Điện áp điều khiển sơ cấp
            Set_Current(14.5);        // Cường độ dòng phóng (Ampe)
        END
        ELSE
        BEGIN
            // Không có phôi trong vùng xử lý -> Ngắt cao áp bảo vệ an toàn
            Plasma_Module_HV := FALSE;
            Disable_Exhaust_Fan_Delayed(5000);
        END;
    END;
END.

Testing và validation

Quá trình kiểm nghiệm thực tế diễn ra trực tiếp tại dây chuyền sản xuất của Công ty TNHH Jiahsin (KCN Cầu Tràm) trên dòng đế xốp EVA-IP chuyên dụng cho giày dép xuất khẩu Adidas/Puma.

Quy trình kiểm tra độ bám dính (Test Bonding Protocol):

  1. Đế dép sau khi qua máy xử lý Plasma được quét một lớp keo dán gốc nước PU thông thường (không cần primer).
  2. Dán ép với quai dép dưới áp suất ép tiêu chuẩn $5\text{ kg/cm}^2$ trong $15\text{ giây}$.
  3. Đưa mẫu vào máy kéo đứt chuyên dụng của phòng kiểm định JHV để đo lực bóc tách bề mặt (Peel Strength Test) và kiểm tra hình thái phá hủy mặt dán.
+-------------------------------------------------------------------------------+
|               KẾT QUẢ THỬ NGHIỆM ĐỘ BÁM DÍNH (TEST BONDING TẠI JHV)           |
+-------------------------------------------------------------------------------+
| Số lần xử lý qua Plasma | Số điểm kiểm tra (Total) | Số điểm bong tróc (Fail) | Kết luận |
+-------------------------+--------------------------+--------------------------+----------+
| 2 lần (2 Passes)        | 27 điểm                  | 10 điểm                  | FAIL     |
| 3 lần (3 Passes)        | 28 điểm                  | 02 điểm                  | FAIL     |
| 4 lần (4 Passes - Lần 1)| 27 điểm                  | 00 điểm                  | PASS     |
| 4 lần (4 Passes - Lần 2)| 29 điểm                  | 00 điểm                  | PASS     |
+-------------------------------------------------------------------------------+

[TEST BONDING KÉO ĐỨT]

Phân tích hình thái phá hủy mẫu:

  • Ở chế độ xử lý 4 lần qua chùm tia (với thông số tối ưu: $U = 110\text{V}$, $I = 14.5\text{A}$, tần số biến tần $13\text{ Hz}$): Mẫu đạt điểm PASS $100%$ ($29/0$).
  • Toàn bộ bề mặt dán khi kéo đứt bị xé rách phá hủy vào sâu bên trong thân khối xốp EVA (Material Cohesive Failure) thay vì bị bong tróc ở màng keo tiếp xúc (Adhesive Failure). Điều này chứng minh lực liên kết phân tử giữa keo dán và bề mặt EVA hoạt hóa bằng Plasma lớn hơn cả độ bền liên kết nội tại của vật liệu xốp.

Kết quả đạt được

Hệ thống máy hoạt hóa bề mặt bằng công nghệ Plasma lạnh đã hoàn thiện toàn diện từ bản vẽ lý thuyết đến thực tế vận hành công nghiệp:

+-------------------------------------------------------------------------------+
|           ĐỐI CHIẾU MỤC TIÊU THIẾT KẾ VÀ KẾT QUẢ THỰC TẾ ĐẠT ĐƯỢC             |
+-------------------------------------------------------------------------------+
| Chỉ số kỹ thuật             | Chỉ tiêu thiết kế ban đầu | Kết quả thực tế đạt được |
+-----------------------------+---------------------------+--------------------------+
| Năng suất làm việc          | 1200 sản phẩm/giờ         | 1200 - 1500 sp/giờ       |
| Điện áp cấp nguồn sơ cấp    | 110 V / 220 V             | 110 V ổn định            |
| Dòng điện tiêu thụ          | 20 A                      | 13.0 - 16.5 A            |
| Công suất tiêu thụ          | 2.2 kW/h                  | ~ 1.8 kW/h               |
| Kích thước bao (D x R x C)  | 2500 x 1600 x 1670 mm     | 2500 x 1600 x 1670 mm    |
| Tỷ lệ bám dính Test Bonding | Đạt tiêu chuẩn Jiahsin    | PASS 100% (29/0 điểm)    |
| Nhân công trực tiếp cắt giảm| >= 2 công nhân            | 4 công nhân quét keo/hóa |
| Phát thải hóa chất độc hại  | Giảm thiểu                | Triệt tiêu hoàn toàn 0%  |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Đổi mới kết cấu Module Plasma DBD dạng vòm cung kép: Khác với các đầu phun Plasma Jet của Đức hoặc Hàn Quốc vốn có diện tích phóng hẹp và giá thành hàng chục ngàn USD, thiết kế kết hợp giữa ống thạch anh cách điện cao áp và điện cực lõi nhôm gia công trong nước đã tạo ra trường plasma phân bố đồng đều trên bề rộng $600\text{ mm}$ với chi phí giảm hơn $70%$.
  2. Loại bỏ triệt để hóa chất Primer (Zero VOCs): Thay thế hoàn toàn quy trình quét hóa chất tẩy rửa halogen độc hại, giúp nhà máy đạt chứng chỉ sản xuất sạch của các nhãn hàng quốc tế khắt khe như Adidas, Puma.
  3. Hiệu quả kinh tế - kỹ thuật vượt trội: Tăng $150%$ năng suất chuyền dán, tiết kiệm điện năng nhờ cơ chế tự động kích hoạt chùm tia, giảm thời gian chu kỳ sản xuất từ $45\text{ giây/sản phẩm}$ xuống còn $12\text{ giây/sản phẩm}$.
+-------------------------------------------------------------------------------+
|               SO SÁNH CÁC CHỈ TIÊU KỸ THUẬT VỚI GIẢI PHÁP HIỆN HÀNH           |
+-------------------------------------------------------------------------------+
| Tiêu chí                      | Quét Hóa chất Primer | Máy Plasma Nhập ngoại | Máy Plasma Đồ án |
+-------------------------------+----------------------+-----------------------+------------------+
| An toàn môi trường & Lao động | Rất độc hại (VOCs)   | Xanh, sạch            | Xanh, sạch 100%  |
| Chi phí vật tư tiêu hao/tháng | ~ 45 - 60 triệu VNĐ  | Không đáng kể         | ~ 0 VNĐ (Không)  |
| Chi phí đầu tư thiết bị       | Rất thấp (< 10 tr)   | Rất cao (> 800 triệu) | ~ 85 triệu VNĐ   |
| Khả năng tự chủ bảo trì       | Không cần máy móc    | Khó khăn, chờ phụ tùng| 100% trong nước  |
+-------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hệ thống được tích hợp trực tiếp vào đầu dây chuyền ép dán liên tục tại xưởng dán đế nhà máy gia công giày thể thao quy mô $5000 - 20000\text{ đôi/ngày}$.

|           SƠ ĐỒ TÍCH HỢP HỆ THỐNG MÁY PLASMA VÀO DÂY CHUYỀN SẢN XUẤT        |
|                                                                             |
|  [Đế Dép EVA Ép Khuôn]                                                      |
|  [Băng chuyền tự động phun keo PU gốc nước]                                 |
|                                                                             |

Phân tích Chi phí - Lợi ích (Cost-Benefit & ROI Analysis)

  • Chi phí đầu tư ước tính: ~ $85.000.000\text{ VNĐ}$ (Bao gồm gia công cơ khí, nguồn cao áp, hệ thống điều khiển biến tần và ống thạch anh).
  • Tiết kiệm chi phí vận hành hàng tháng:
    • Tiền hóa chất quét lót (Primer/dung môi): $35.000.000\text{ VNĐ/tháng}$.
    • Lương công nhân (4 vị trí dán quét thủ công): $4 \times 8.500.000 = 34.000.000\text{ VNĐ/tháng}$.
    • Tổng chi phí tiết kiệm mỗi tháng: $\approx 69.000.000\text{ VNĐ/tháng}$.
  • Thời gian hoàn vốn đầu tư (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{85.000.000}{69.000.000} \approx 1.23\text{ tháng (Khoảng 37 ngày vận hành)}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Khoảng cách giữa điện cực và bề mặt vật liệu còn cố định theo từng đợt gá đặt ($1 - 3\text{ mm}$), khi phôi đế có biên dạng gót chân uốn lượn 3D quá dày ($>50\text{ mm}$) mật độ phóng điện chưa bao phủ đồng đều $100%$ các góc khuất sâu.
  • Chưa tích hợp cảm biến đo trực tiếp năng lượng bề mặt dạng quang phổ phát xạ (Optical Emission Spectroscopy - OES) theo thời gian thực (real-time feedback).

Hướng nghiên cứu và phát triển tiếp theo

  • Nghiên cứu cơ cấu nâng hạ điện cực tự động theo biên dạng quét bằng cảm biến quang học laser đo độ cao (Laser Profile Sensor).
  • Thiết kế buồng phóng plasma kín tích hợp bổ sung khí trơ ($Ar / He / O_2$) có kiểm soát lưu lượng để nâng cao mật độ ion hóa lên gấp 3 lần, giảm số lần quét từ 4 lần xuống còn 1 lần duy nhất.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                      BẢNG TỔNG HỢP GIÁ TRỊ VÀ LỢI ÍCH ĐỊNH LƯỢNG              |
+-------------------------------------------------------------------------------+
| Nhóm đối tượng       | Giá trị thực tiễn & Tài nguyên cung cấp                |
+----------------------+--------------------------------------------------------+
| **Sinh viên ngành Cơ khí / Tự động hóa** | Bộ tài liệu tính toán động lực học băng tải theo chuẩn Euler; phương pháp thiết kế module cao áp an toàn. |
| **Kỹ sư Chế tạo máy**| Bản vẽ kết cấu bệ nâng hạ module, sơ đồ đấu nối biến tần điều khiển động cơ kết hợp bảo vệ phóng điện. |
| **Doanh nghiệp Giày dép** | Giải pháp công nghệ sạch hoàn vốn sau 37 ngày; loại bỏ hoàn toàn hóa chất độc hại, tăng năng suất 150%. |
| **Nhà nghiên cứu Vật liệu** | Bộ số liệu thực nghiệm hóa lý tương tác giữa chùm tia plasma lạnh khí quyển và xốp polyme EVA-IP. |
+-------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và điều kiện nhà xưởng để lắp đặt máy là gì?

Hệ thống yêu cầu nguồn điện $110\text{V} - 220\text{V}$ ($50/60\text{ Hz}$), công suất lưới định mức tối thiểu $2.5\text{ kW}$, có bố trí cọc tiếp địa an toàn chống rò điện ($\le 4,\Omega$). Khu vực đặt máy cần có đường ống thoát khí cục bộ đường kính $\phi 100\text{ mm}$ để dẫn khí ozone từ quạt hút ra ngoài xưởng.

2. Xử lý plasma có làm co rút hay biến dạng nhiệt đế xốp EVA không?

Không. Hệ thống sử dụng công nghệ Plasma Lạnh Khí quyển (Non-thermal Atmospheric Plasma). Nhiệt độ chùm tia chỉ dao động từ $35^\circ\text{C} - 45^\circ\text{C}$, thời gian tiếp xúc của phôi dưới tia cực ngắn (vận tốc di chuyển $0.0224\text{ m/s}$) nên không gây ảnh hưởng đến kích thước hình học hay độ đàn hồi của xốp EVA.

3. Máy có khả năng tích hợp vào dây chuyền sản xuất tự động có sẵn không?

Rất dễ dàng. Hệ thống băng tải được thiết kế ở cao độ chuẩn công nghiệp ($850\pm 50\text{ mm}$), có thể ghép nối tiếp trực tiếp với băng tải sấy nhiệt hoặc băng tải chuyền dán quai thông qua các con lăn chuyển tiếp mà không cần thay đổi layout xưởng.

4. Chi phí bảo trì định kỳ và tuổi thọ ống thạch anh như thế nào?

Ống cách điện thạch anh chịu nhiệt có tuổi thọ vận hành trên $10.000\text{ giờ}$ liên tục. Công tác bảo dưỡng định kỳ chỉ bao gồm vệ sinh bụi bám trên bề mặt ống thạch anh bằng cồn $90^\circ$ (mỗi tuần 1 lần) và tra mỡ bôi trơn cho bộ truyền xích, ổ đỡ con lăn (3 tháng/lần).

5. Vì sao cần xử lý 4 lần (4 passes) mới đạt chuẩn Test Bonding?

Ở 2 - 3 lần xử lý đầu tiên, mật độ nhóm chức phân cực ($-OH, -COOH$) cấy ghép trên bề mặt chưa đạt ngưỡng bão hòa năng lượng bề mặt ($>48\text{ mN/m}$). Khi quét đủ 4 lần, các liên kết kỵ nước $C-H$ bị bẻ gãy hoàn toàn tạo lớp tiếp xúc phân tử đồng nhất, giúp keo dán thẩm thấu sâu và đạt kết quả kiểm tra $29/0$ điểm Pass.

Kết luận

Đề tài tốt nghiệp "Thiết kế chế tạo máy hoạt hóa bề mặt dép tăng bám dính keo bằng công nghệ Plasma trong công nghệ sản xuất giày dép Adidas, Puma" là một công trình nghiên cứu ứng dụng mẫu mực kết hợp chặt chẽ giữa cơ sở lý thuyết hàn lâm và giải quyết bài toán thực tế của công nghiệp da giày xuất khẩu.

Bằng việc tính toán cơ học chính xác theo chuẩn kỹ thuật (phương trình Euler cho băng tải, tính bền xích và trục), kết hợp cùng công nghệ phóng điện Plasma rào cản điện môi tiên tiến, nhóm tác giả đã chế tạo thành công hệ thống máy đạt năng suất $1200\text{ sản phẩm/giờ}$, triệt tiêu $100%$ hóa chất primer độc hại, tiết kiệm hàng chục triệu đồng chi phí vận hành mỗi tháng cho doanh nghiệp. Đây là bước tiến quan trọng mở ra tiềm năng thương mại hóa rộng rãi công nghệ plasma lạnh trong ngành công nghiệp sản xuất sạch tại Việt Nam.
