Tổng quan nghiên cứu

Sự phát triển của ngành công nghiệp vật liệu composite xanh trên thế giới đang ghi nhận mức tăng trưởng vượt bậc, trong đó việc ứng dụng sợi tự nhiên thay thế sợi tổng hợp đạt tỷ trọng khoảng 75% đối với sợi lanh và hơn 8% đối với sợi sisal trong ngành chế tạo linh kiện ô tô quốc tế. Tuy nhiên, rào cản lớn nhất khi ứng dụng vật liệu polymer gia cường sợi tự nhiên chính là tính ưa nước của cellulose và độ bền suy giảm khi tiếp xúc với các tác nhân khắc nghiệt ngoài trời như nhiệt độ, độ ẩm, bức xạ tử ngoại cùng các hóa chất ăn mòn.

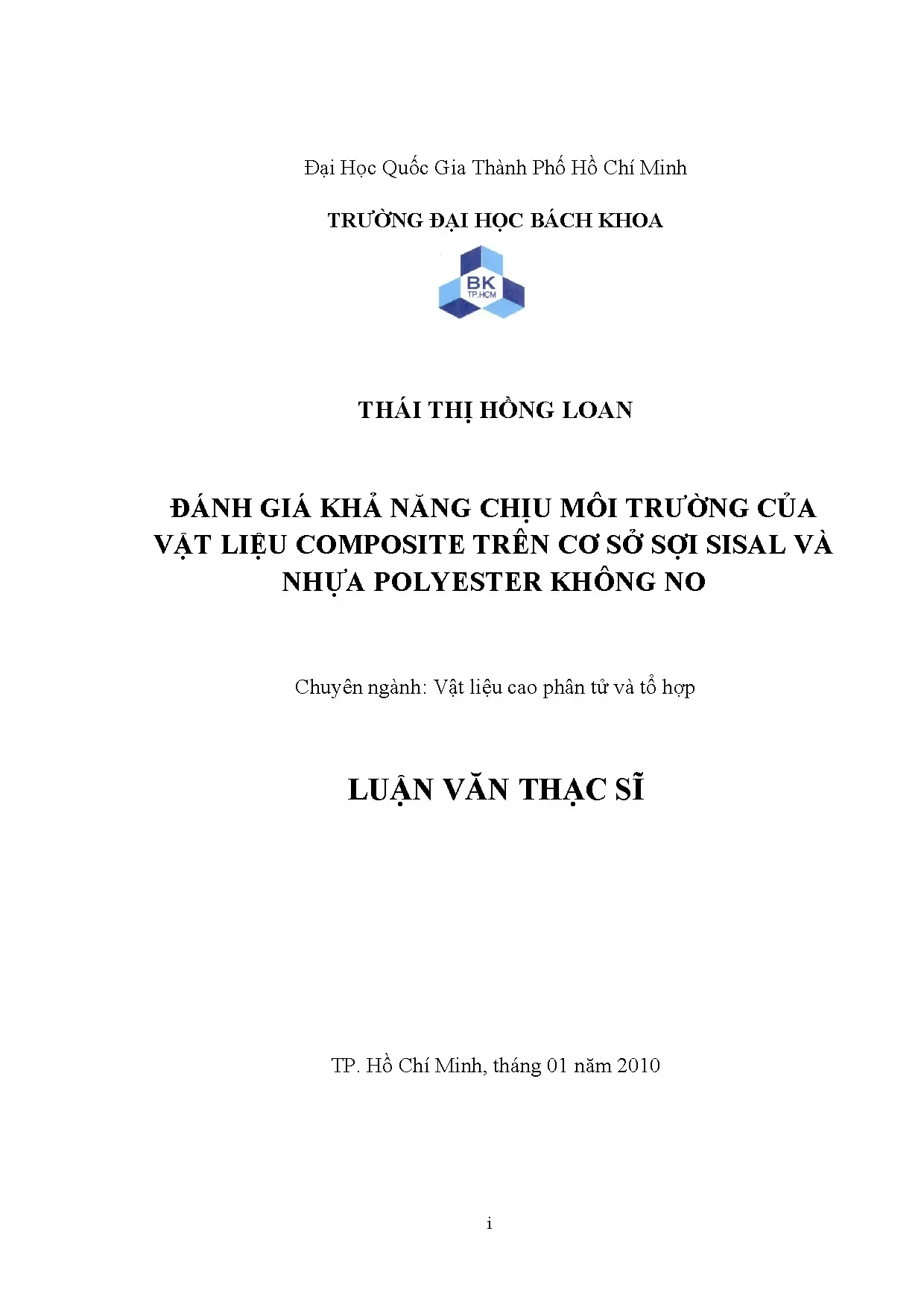

Luận văn thạc sĩ chuyên ngành Vật liệu cao phân tử và tổ hợp của tác giả Thái Thị Hồng Loan, thực hiện dưới sự hướng dẫn khoa học của Phó Giáo sư Nguyễn Đắc Thành tại Trường Đại học Bách khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, tập trung giải quyết bài toán đánh giá độ bền môi trường của vật liệu composite trên cơ sở nhựa polyester không no và cốt sợi sisal. Đề tài được triển khai từ tháng 02 năm 2009 đến tháng 11 năm 2009 tại Phòng thí nghiệm Trọng điểm Polymer và Composite.

Mục tiêu cốt lõi của nghiên cứu là xác định quy luật biến đổi cơ tính, kích thước và khối lượng của composite trong dung dịch natri hydroxit 10%, axit sunfuric 30%, natri clorua 10% và môi trường chiếu xạ tử ngoại kéo dài 200 giờ. Đồng thời, nghiên cứu đánh giá vai trò của chất ghép nối amino silane A-1100 với nồng độ 1% và so sánh đối chứng trực tiếp với hệ nhựa vinyl ester nhằm xác lập cơ sở khoa học cho việc kéo dài tuổi thọ vật liệu composite sợi sisal trong các ứng dụng kỹ thuật và dân dụng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết tương tác pha liên diện và cơ chế truyền ứng suất từ pha nhựa nền sang pha sợi gia cường trong vật liệu tổ hợp polyme. Theo định luật thấm ướt bề mặt của Young, mức độ tương hợp giữa nhựa nền kỵ nước và sợi tự nhiên ưa nước được xác định thông qua góc tiếp xúc và năng lượng tự do bề mặt, quyết định trực tiếp đến độ bền kéo và độ dẻo dai của vật liệu.

Bên cạnh đó, đề tài vận dụng lý thuyết suy giảm cấp phân tử của các hợp chất cao phân tử thiên nhiên. Cấu trúc sợi sisal gồm khoảng 65% đến 73% cellulose dạng kết tinh kết hợp cùng hemicellulose và lignin. Quá trình phá hủy cấu trúc sợi trong môi trường điện ly được giải thích qua hiệu ứng cân bằng màng Donnan và phản ứng thủy phân mạch polyme. Trong đó, liên kết beta-1,4-glucoxit của cellulose dễ dàng bị phân cắt dưới tác dụng của axit vô cơ, trong khi cấu trúc polyphenol của lignin bị thoái hóa quang hóa dưới tác động của tia tử ngoại.

Hệ thống khái niệm trọng tâm bao gồm: nhựa polyester không no đóng rắn bằng methyl ethyl ketone peroxide, sợi sisal qua kiềm hóa, chất biến tính bề mặt amino silane A-1100 và nhựa vinyl ester có cấu trúc mạch phân tử bền hóa chất.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn nguyên liệu sợi sisal tự nhiên thu gom từ nông trường, tiến hành xử lý sơ bộ bằng dung dịch natri hydroxit nồng độ 5% ở nhiệt độ 60 độ C trong thời gian 6 giờ nhằm loại bỏ lớp sáp, pectin và làm sạch bề mặt sợi. Sau đó, sợi được biến tính liên diện bằng dung dịch gamma-aminopropyltriethoxysilane A-1100 nồng độ 1% thông qua phương pháp phun đều bề mặt.

Quy trình chọn mẫu và chế tạo mẫu được thực hiện theo phương pháp ép khuôn định hình với tổng số 120 mẫu thử cơ lý, phân bổ đều theo 4 tỷ lệ hàm lượng sợi gia cường là 30%, 40%, 45% và 50% khối lượng. Phương pháp phân tích độ bền hóa chất được tiến hành theo tiêu chuẩn ASTM D543 với thời gian ngâm mẫu liên tục 5 tuần trong dung dịch natri hydroxit 10%, axit sunfuric 30% và natri clorua 10% ở nhiệt độ phòng.

Khả năng kháng thời tiết được kiểm định thông qua thiết bị thử nghiệm gia tốc thời tiết buồng Xenon Q-SUN với kính lọc daylight, cường độ bức xạ 0.68 W/m2/nm, nhiệt độ buồng mẫu 70 độ C và nhiệt độ tấm cảm biến đen 112 độ C trong 200 giờ liên tục. Cơ tính kéo và uốn của mẫu trước và sau thử nghiệm được đo trên máy kéo nén vạn năng, kết hợp kỹ thuật kính hiển vi điện tử quét SEM nhằm phân tích hình thái học bề mặt đứt gãy và pha liên diện sợi/nhựa.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thử nghiệm thực nghiệm đã làm sáng tỏ 4 phát hiện khoa học quan trọng:

  1. Khả năng chịu môi trường nước muối và tia tử ngoại vượt trội: Composite sợi sisal thể hiện độ bền rất cao trong môi trường natri clorua 10% và bức xạ UV 200 giờ. Độ bền kéo và uốn còn lại của mẫu sau thử nghiệm đạt mức trên 85% so với ban đầu. Đặc biệt, khả năng chịu đựng của vật liệu tỷ lệ thuận với hàm lượng sợi gia cường, trong đó mẫu có 50% hàm lượng sợi duy trì cơ tính cao hơn khoảng 12% so với mẫu chứa 30% sợi.
  2. Sự phá hủy nghiêm trọng trong môi trường kiềm: Môi trường natri hydroxit 10% gây tổn hại nặng nề nhất cho composite. Khác với các môi trường khác, khả năng kháng kiềm tỷ lệ nghịch với hàm lượng sợi. Mẫu có 50% sợi bị suy giảm cơ tính nhanh hơn mẫu 30% sợi, độ bền uốn giảm hơn 60% sau 5 tuần ngâm do dung dịch kiềm tấn công trực tiếp vào cấu trúc cellulose.
  3. Mức độ suy giảm trong môi trường axit mạnh: Dung dịch axit sunfuric 30% làm giảm cấp vật liệu rõ rệt, cơ tính còn lại sụt giảm khoảng 40% đến 50%. Tốc độ thẩm thấu của axit vào các mao quản sợi làm đứt gãy mạch liên kết polyme nền và sợi.
  4. Hiệu quả của chất liên diện và loại nhựa nền: Việc bổ sung 1% chất liên diện amino silane A-1100 giúp cải thiện khả năng bám dính pha, tuy nhiên mức chênh lệch độ bền môi trường so với mẫu không xử lý silane chỉ đạt dưới 5%. Khi so sánh cùng tỷ lệ 40% sợi, composite trên nền nhựa vinyl ester thể hiện độ bền cơ lý sau ngâm hóa chất vượt trội hơn hệ nhựa polyester không no từ 15% đến 25%.

Thảo luận kết quả

Thứ tự suy giảm độ bền môi trường của composite polyester không no/sợi sisal được xác lập rõ ràng theo dãy: Dung dịch natri clorua 10% tương đương bức xạ UV > Dung dịch axit sunfuric 30% > Dung dịch natri hydroxit 10%.

Nguyên nhân chính của hiện tượng này bắt nguồn từ bản chất hóa học của cellulose. Khi tiếp xúc với dung dịch kiềm đậm đặc, các ion hydroxit xâm nhập vào vùng tinh thể làm chuyển đổi cellulose dạng I sang dạng II, đồng thời hòa tan các cấu tử hemicellulose và phá vỡ liên kết hydro nội phân tử. Dữ liệu thực nghiệm khi biểu diễn trên biểu đồ phần trăm tăng khối lượng và kích thước cho thấy mẫu ngâm trong natri hydroxit có độ trương nở cao gấp 3 lần so với mẫu ngâm trong dung dịch muối. Ngược lại, trong môi trường natri clorua 10%, hiệu ứng cản trở thẩm thấu Donnan đã ngăn cản sự thâm nhập sâu của các ion muối vào cấu trúc mao dẫn sợi, giúp cơ tính được bảo toàn tốt.

Quan sát vi cấu trúc qua ảnh chụp kính hiển vi điện tử quét SEM chứng minh rõ cơ chế phá hủy pha liên diện. Ở mẫu ngâm trong natri hydroxit và axit sunfuric, bề mặt sợi xuất hiện nhiều vết nứt sâu, nhựa nền bị bong tróc và xảy ra hiện tượng tuột sợi hoàn toàn khỏi nền nhựa. Trong khi đó, ảnh SEM của mẫu sau thử nghiệm UV và nước muối vẫn ghi nhận sự bao bọc tương đối nguyên vẹn của màng nhựa xung quanh thân sợi.

Đề xuất và khuyến nghị

  1. Phủ màng bảo vệ bề mặt gelcoat kháng hóa chất: Các đơn vị gia công cần ứng dụng lớp phủ màng gelcoat chuyên dụng có độ dày từ 0.5 mm đến 0.8 mm lên bề mặt sản phẩm composite sợi sisal. Giải pháp này giúp ngăn chặn 95% sự tiếp xúc trực tiếp giữa sợi tự nhiên với môi trường ẩm và kiềm, kéo dài tuổi thọ chi tiết lên trên 10 năm trong điều kiện vận hành thực tế.
  2. Cải tiến quy trình biến tính bề mặt sợi bằng silane: Bộ phận nghiên cứu và phát triển sản phẩm nên nâng tỷ lệ nồng độ amino silane lên mức 1.5% đến 2.0%, đồng thời kết hợp quá trình sấy sau đóng rắn ở nhiệt độ 80 độ C trong 4 giờ. Mục tiêu kỹ thuật là tăng cường liên kết cộng hóa trị tại pha liên diện, cải thiện khả năng kháng thủy phân thêm 10% trước quý 4 năm 2026.
  3. Chuyển đổi nhựa nền vinyl ester cho môi trường ăn mòn cao: Khuyến nghị các doanh nghiệp chế tạo thiết bị xử lý nước thải hoặc bồn chứa hóa chất thay thế hoàn toàn nền nhựa polyester không no bằng nhựa vinyl ester khi sử dụng cốt sợi sisal. Mục tiêu là duy trì trên 80% cơ tính của kết cấu sau 12 tháng tiếp xúc liên tục với môi trường điện phân.
  4. Kiểm soát độ ẩm cốt sợi trong quy trình ép khuôn: Cơ sở sản xuất cần thiết lập quy chuẩn kiểm soát nghiêm ngặt độ ẩm sợi sisal dưới mức 2% trước khi tẩm nhựa và đóng khuôn áp lực 50 bar. Quy trình này loại bỏ triệt để các khuyết tật bọt khí tế vi, nâng cao độ bền kéo của thành phẩm thêm 15% trong chu kỳ sản xuất 2026-2027.

Đối tượng nên tham khảo luận văn

  • Kỹ sư R&D ngành sản xuất phụ tùng ô tô và giao thông vận tải: Tài liệu cung cấp thông số thực nghiệm chính xác về tỷ lệ gia cường sợi sisal từ 30% đến 50%, hỗ trợ tối ưu hóa trọng lượng và độ bền các tấm ốp nội thất xe hơi.
  • Doanh nghiệp sản xuất vật liệu composite xây dựng ngoài trời: Cung cấp giải pháp kỹ thuật cụ thể về khả năng kháng tia tử ngoại 200 giờ và độ bền nước muối, ứng dụng trực tiếp vào sản xuất tấm lợp, vách ngăn và nội thất sân vườn.
  • Các nhà nghiên cứu và giảng viên chuyên ngành Vật liệu cao phân tử: Tài liệu là nguồn tham khảo học thuật giá trị về cơ chế suy thoái pha liên diện, phương pháp phân tích SEM và tiêu chuẩn thử nghiệm ASTM D543.
  • Học viên cao học và sinh viên ngành Công nghệ Vật liệu: Giúp tiếp cận quy trình chuẩn hóa từ khâu kiềm hóa sợi, biến tính silane cho đến các kỹ thuật đúc ép composite cốt sợi thiên nhiên.

Câu hỏi thường gặp

Sợi sisal có những đặc tính nổi bật nào khi dùng làm cốt gia cường composite? Sợi sisal sở hữu độ bền riêng phần và mô đun đàn hồi cao, mật độ khối lượng thấp chỉ khoảng 1.45 g/cm3, không tạo cạnh sắc nguy hiểm khi nứt vỡ và có khả năng tiêu tán năng lượng va đập tốt hơn so với sợi thủy tinh thông thường.

Tại sao composite polyester/sisal lại bị suy giảm cơ tính mạnh trong dung dịch natri hydroxit 10%? Dung dịch kiềm mạnh phá vỡ liên kết hydro trong cellulose, hòa tan hemicellulose và gây trương nở cấu trúc tế bào sợi. Hiện tượng này làm mất liên kết bám dính tại pha liên diện giữa sợi và nhựa, khiến vật liệu mất hơn 60% độ bền uốn ban đầu.

Xử lý bằng chất liên diện amino silane A-1100 mang lại hiệu quả như thế nào? Chất liên diện amino silane tạo cầu nối hóa học giữa nhóm hydroxyl trên bề mặt sợi sisal và chuỗi phân tử nhựa polyester. Mặc dù cải thiện độ bám dính vi mô, sự gia tăng độ bền môi trường thực tế chỉ đạt mức chênh lệch dưới 5%.

Nhựa vinyl ester mang lại ưu thế gì vượt trội so với polyester không no khi kết hợp với sợi sisal? Nhựa vinyl ester có cấu trúc mạch chính bền vững với ít liên kết ester nhạy cảm thủy phân hơn, giúp composite vinyl ester/sisal duy trì độ bền cơ lý sau ngâm hóa chất và thử nghiệm UV cao hơn từ 15% đến 25% so với hệ nền polyester.

Vật liệu composite polyester/sợi sisal có thể làm việc ổn định trong những môi trường nào? Vật liệu hoạt động rất bền vững trong môi trường nước muối natri clorua 10% và chịu được bức xạ tia cực tím ngoài trời, phù hợp cho các kết cấu dân dụng, vỏ bọc thiết bị ngoài trời và các sản phẩm tiếp xúc với nước biển.

Kết luận

  • Composite sợi sisal kết hợp nhựa polyester không no thể hiện khả năng làm việc tốt trong môi trường nước muối natri clorua 10% và bức xạ tia tử ngoại lên đến 200 giờ chiếu sáng liên tục.
  • Vật liệu không thích hợp để sử dụng trực tiếp trong môi trường kiềm mạnh natri hydroxit 10% và môi trường axit sunfuric 30% do hiện tượng phân rã cellulose và thủy phân pha liên diện.
  • Tăng hàm lượng sợi từ 30% lên 50% giúp cải thiện đáng kể độ bền trong môi trường muối và UV nhưng lại làm tăng tốc độ suy giảm cơ tính trong môi trường kiềm.
  • Hệ nhựa vinyl ester là lựa chọn thay thế ưu việt cho polyester không no khi cần nâng cao khả năng kháng ăn mòn hóa chất từ 15% đến 25%.
  • Nghiên cứu đóng góp nền tảng dữ liệu thực nghiệm quan trọng, định hình lộ trình ứng dụng sợi tự nhiên vào sản xuất vật liệu composite thân thiện với môi trường trong giai đoạn tới. Hãy liên hệ ngay với các chuyên gia công nghệ vật liệu để được tư vấn thiết kế và chuyển giao giải pháp composite xanh tối ưu cho doanh nghiệp.
