I. Tổng quan về hộp giảm tốc hai cấp phân đôi cấp nhanh

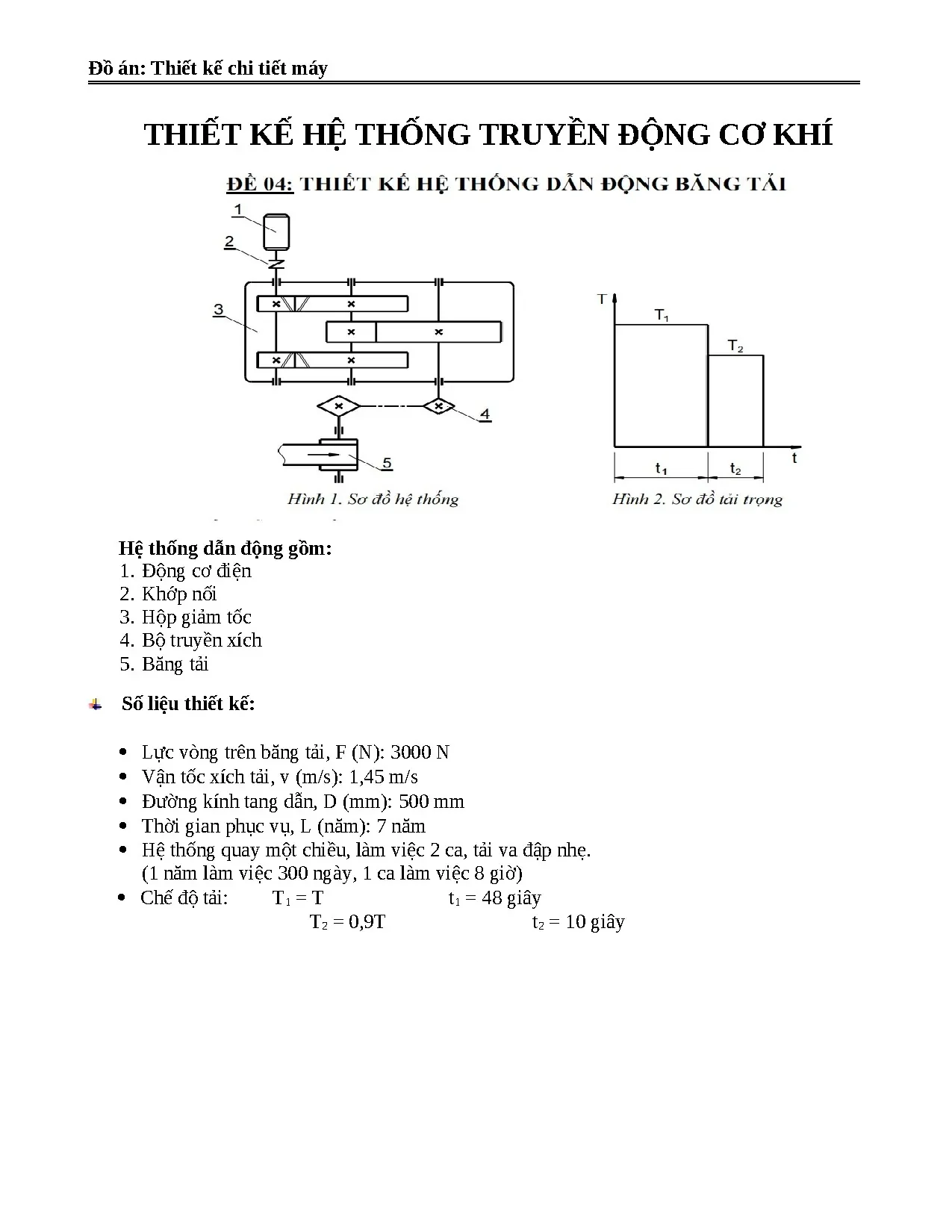

Hộp giảm tốc hai cấp phân đôi cấp nhanh là thiết bị truyền động cơ khí được sử dụng rộng rãi trong công nghiệp. Cấu trúc bao gồm hai tầng bánh răng, trong đó cấp nhanh được phân đôi thành hai cặp bánh răng song song. Thiết kế này giúp phân bố tải trọng đều hơn trên chiều rộng vành răng. Kết quả là giảm ứng suất tiếp xúc và tăng tuổi thọ bánh răng đáng kể. Hệ thống truyền động thường bao gồm động cơ điện, khớp nối, hộp giảm tốc và bộ phận công tác. Trong đồ án chi tiết máy, hộp giảm tốc được thiết kế với các thông số cụ thể. Lực vòng trên băng tải F = 3000 N, vận tốc xích v = 1,45 m/s. Đường kính tang dẫn D = 500 mm, thời gian phục vụ 7 năm. Chế độ làm việc hai ca, mỗi ca 8 giờ, tải va đập nhẹ. Thiết kế đòi hỏi tính toán chính xác công suất động cơ, tỷ số truyền và kiểm tra độ bền các chi tiết. Quá trình này tổng hợp kiến thức từ nhiều môn học cơ sở ngành cơ khí.
1.1. Khái niệm và cấu tạo cơ bản
Hộp giảm tốc hai cấp phân đôi cấp nhanh có cấu tạo gồm ba trục chính: trục sơ cấp, trục trung gian và trục thứ cấp. Mỗi trục được đỡ bằng ổ lăn và có bánh răng ăn khớp truyền động. Ở cấp nhanh, bánh răng được phân đôi thành hai cặp song song. Điều này có nghĩa là trục sơ cấp truyền momen xoắn đến trục trung gian qua hai cặp bánh răng cùng lúc. Kiểu phân đôi giúp giảm kích thước bánh răng mà vẫn đảm bảo công suất truyền tải. Các bánh răng thường là loại bánh răng trụ răng nghiêng. Góc xoắn β từ 8° đến 15° giúp tăng độ êm khi ăn khớp. Vật liệu phổ biến là thép 40X hoặc 40XH, được tôi cứng HRC 48-52.
1.2. Ứng dụng và ý nghĩa trong đồ án
Hộp giảm tốc hai cấp phân đôi được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Các băng tải trong khai thác mỏ, chế biến khoáng sản sử dụng loại hộp này để truyền động tang dẫn. Ngành sản xuất xi măng ứng dụng để dẫn động máy nghiền và máy khuấy. Trong ngành chế biến thực phẩm, hộp giảm tốc được dùng trong hệ thống băng chuyền đóng gói. Thiết kế hộp giảm tốc trong đồ án chi tiết máy giúp sinh viên tổng hợp kiến thức từ nhiều môn học. Sinh viên vận dụng lý thuyết từ Cơ kỹ thuật, Chi tiết máy và Vẽ kỹ thuật. Quá trình thiết kế rèn luyện kỹ năng tính toán, đọc hiểu bản vẽ và tư duy kỹ thuật toàn diện.
II. Phân tích thông số kỹ thuật và tính toán động cơ
Bước đầu tiên trong thiết kế hộp giảm tốc là xác định công suất cần thiết của động cơ. Công suất trên trục công tác được tính theo công thức Plv = F·v/1000. Với F = 3000 N và v = 1,45 m/s, công suất đạt 4,35 KW. Chế độ làm việc gián đoạn với chu kỳ T1 = 48 giây có tải và T2 = 10 giây không tải yêu cầu tính công suất tương đương. Công suất tính toán tương đương Pt được xác định bằng cách lấy căn bậc hai của trung bình bình phương công suất theo thời gian. Kết quả cho Pt = 4,28 KW, phản ánh đúng mức tải thực tế. Công suất trên trục động cơ Pct bằng Pt chia cho hiệu suất chung hệ thống. Hiệu suất chung η tích lũy từ nhiều thành phần truyền động. Bao gồm khớp nối ηkn = 1, bộ truyền xích ηx = 0,93, cặp bánh răng ηbr = 0,97 và cặp ổ lăn ηol = 0,99. Hiệu suất tổng đạt khoảng 0,84, do đó công suất động cơ cần thiết là 5,1 KW. Từ kết quả này, chọn động cơ điện phù hợp với tốc độ quay đồng bộ. Tỷ số truyền chung ut được phân phối giữa hai cấp bánh răng hợp lý.
2.1. Xác định công suất và chọn động cơ điện
Công suất trên trục công tác Plv được tính từ lực vòng F và vận tốc xích v. Công thức Plv = F·v/1000 cho kết quả 4,35 KW. Tuy nhiên, chế độ tải gián đoạn yêu cầu tính công suất tương đương Pt. Công thức tính Pt sử dụng trung bình bình phương công suất theo thời gian tác dụng. Với T1 = 48 giây và T2 = 10 giây, Pt đạt 4,28 KW. Công suất trên trục động cơ Pct = Pt/η = 4,28/0,84 = 5,1 KW. Từ giá trị này, chọn động cơ điện có công suất danh định lớn hơn hoặc bằng 5,1 KW. Tốc độ đồng bộ của động cơ thường là 1500 vòng/phút đối với nguồn điện 50 Hz.
2.2. Phân phối tỷ số truyền cho hai cấp
Tỷ số truyền chung ut được tính từ tốc độ động cơ và tốc độ trục công tác. Tốc độ trục công tác nlv = 60000·v/(π·D) = 55,39 vòng/phút. Với động cơ 1500 vòng/phút, tỷ số truyền chung ut ≈ 27. Tỷ số này được phân phối giữa cấp nhanh u1 và cấp chậm u2. Nguyên tắc phân phối: u1 ≈ (1,3 ÷ 1,4)·u2 để tối ưu kích thước bánh răng. Việc phân phối hợp lý giúp giảm kích thước hộp và tăng hiệu quả truyền động. Sai lệch tỷ số truyền cho phép trong khoảng 3-5% so với tỷ số lý thuyết. Quá trình phân phối cần cân nhắc cả yếu tố kinh tế và kỹ thuật.
III. Phương pháp thiết kế bánh răng và kiểm tra độ bền
Thiết kế bánh răng là phần quan trọng nhất trong đồ án hộp giảm tốc. Khoảng cách trục aw được tính từ momen xoắn và hệ số tải trọng. Hệ số tải trọng K_Hβ tính đến phân bố tải không đều trên chiều rộng vành răng. Với kiểu phân đôi, hệ số này giảm đáng kể so với cấu hình đơn. Mô-đun pháp m được chọn theo tiêu chuẩn, thường từ 2 đến 3 mm. Số răng bánh nhỏ Z1 và bánh lớn Z2 được xác định dựa trên tỷ số truyền thực tế. Ví dụ với Z1 = 32 và Z2 = 95, tỷ số truyền ut = 2,97. Sai lệch tỷ số truyền được kiểm tra và điều chỉnh nếu cần. Sau khi xác định cơ bản, tiến hành kiểm tra độ bền tiếp xúc. Ứng suất tiếp xúc σH sử dụng các hệ số ZM, ZH, Zε và K_Hβ. Vật liệu bánh răng thường là thép 40X hoặc 40XH, được tôi cứng HRC 48-52. Kiểm tra độ bền uốn đảm bảo răng bánh không bị gãy dưới tải trọng thiết kế. Quá trình kiểm tra sử dụng hệ số hình dạng răng và hệ số tập trung ứng suất. Nếu không đạt yêu cầu, cần tăng mô-đun hoặc thay đổi vật liệu bánh răng.
3.1. Tính toán thông số hình học bánh răng
Thông số hình học bánh răng được tính toán tuần tự theo các bước chuẩn. Đầu tiên xác định khoảng cách trục aw dựa trên công suất và hệ số tải. Tiếp theo chọn mô-đun pháp m theo bảng tra tiêu chuẩn, thường m = 2,5 mm. Số răng bánh nhỏ Z1 lấy từ 17 đến 40 răng, bánh lớn Z2 = u·Z1. Tỷ số truyền thực tế ut = Z2/Z1 được so sánh với tỷ số yêu cầu. Nếu sai lệch lớn, điều chỉnh số răng hoặc áp dụng hệ số dịch chỉnh x. Hệ số dịch chỉnh giúp tăng cường độ bền răng bánh và giảm undercut. Góc xoắn β được chọn trong khoảng 8° đến 15° cho bánh răng trụ nghiêng.
3.2. Kiểm tra độ bền tiếp xúc và độ bền uốn
Kiểm tra độ bền tiếp xúc đảm bảo bánh răng không bị hỏng bề mặt do ứng suất Hertz. Công thức tính ứng suất tiếp xúc σH sử dụng nhiều hệ số修正. Hệ số ZM tính đến cơ tính vật liệu, ZH tính đến hình dạng bề mặt tiếp xúc. Hệ số Zε tính đến tỷ số diện tiếp xúc thực tế. Giá trị σH phải nhỏ hơn hoặc bằng ứng suất cho phép [σH]. Kiểm tra độ bền uốn đảm bảo chân răng bánh không bị gãy. Ứng suất uốn σF tính theo công thức Lewis với các hệ số修正. Hệ số K_Fβ tính đến phân bố tải không đều, K_Fα tính đến tải trọng trong ăn khớp. Nếu σF > [σF], cần tăng mô-đun hoặc thay đổi vật liệu có độ bền cao hơn.
IV. Kết luận và hướng dẫn chọn ổ lăn cho hộp giảm tốc
Hộp giảm tốc hai cấp phân đôi cấp nhanh mang lại nhiều ưu điểm cho ứng dụng công nghiệp. Kết cấu phân đôi giúp giảm kích thước bánh răng mà vẫn đảm bảo công suất truyền tải lớn. Hiệu suất truyền động cao đạt 97-98% cho mỗi cặp bánh răng. Tuổi thọ bánh răng được cải thiện nhờ phân bố tải đều trên chiều rộng vành răng. Tuy nhiên, thiết kế phức tạp hơn so với hộp giảm tốc đơn cấp. Chi phí chế tạo cao hơn do yêu cầu gia công chính xác nhiều chi tiết. Trong đồ án chi tiết máy, việc tính toán và kiểm tra độ bền là bước không thể thiếu. Ổ lăn được chọn phù hợp cho từng trục dựa trên tải trọng và tốc độ quay. Trục sơ cấp quay nhanh nhất thường dùng ổ bi cỡ nhỏ. Trục thứ cấp quay chậm nhưng chịu momen xoắn lớn, cần ổ cỡ trung. Tuổi thọ ổ lăn phải đạt ít nhất 33600 giờ làm việc. Tải trọng động tương đương QE được tính theo công thức chuẩn để chọn ổ phù hợp. Kết quả thiết kế được trình bày dưới dạng bản vẽ kỹ thuật chi tiết. Bản vẽ bao gồm bố trí tổng thể, chi tiết từng bánh răng và trục.
4.1. Ưu nhược điểm của cấu hình phân đôi cấp nhanh
Ưu điểm nổi bật của cấu hình phân đôi là khả năng truyền công suất lớn với kích thước nhỏ gọn. tải trọng được chia đều cho hai cặp bánh răng song song, giảm ứng suất trên mỗi răng. Tuổi thọ bánh răng tăng từ 30-50% so với cấu hình đơn cùng công suất. Hiệu suất truyền động đạt 97-98% cho mỗi cặp bánh răng ăn khớp. Nhược điểm chính là cấu tạo phức tạp hơn, đòi hỏi gia công chính xác cao. Chi phí chế tạo tăng 20-30% so với hộp giảm tốc đơn cấp. Việc bảo trì và sửa chữa cũng khó khăn hơn do nhiều chi tiết hơn. Cần đảm bảo đồng bộ giữa hai cặp bánh răng phân đôi để tránh tải trọng không đều.
4.2. Hướng dẫn chọn ổ lăn cho các trục trong hộp
Việc chọn ổ lăn phụ thuộc vào tải trọng, tốc độ quay và tuổi thọ yêu cầu. Trục sơ cấp quay nhanh nhất, thường dùng ổ bi đỡ một dãy cỡ nhỏ như 205, 206. Trục trung gian có tốc độ trung bình, momen xoắn lớn hơn, dùng ổ cỡ trung như 307, 308. Trục thứ cấp quay chậm nhất nhưng chịu momen xoắn lớn nhất, cần ổ cỡ trung hoặc lớn như 309, 310. Tải trọng động tương đương QE được tính theo công thức: QE = m × √(∑Qi^m × Li / ∑Li). Với ổ bi m = 3, ổ tròn m = 10/3. Tuổi thọ ổ L = 60×n×Lh/10^6 phải đạt ít nhất 239 triệu vòng quay. Sau khi tính QE, chọn ổ có khả năng tải trọng động Cd lớn hơn QE.
