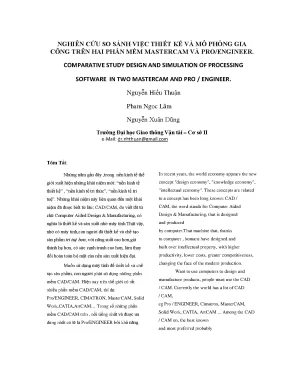

Nghiên Cứu So Sánh Thiết Kế Và Mô Phỏng Gia Công Trên Phần Mềm Mastercam Và Pro/Engineer: Tối Ưu Hóa Chuỗi Quy Trình CAD/CAM/CNC

Tóm tắt nghiên cứu (200-250 từ)

Nghiên cứu này tập trung giải quyết câu hỏi then chốt: Làm thế nào để đánh giá toàn diện, tối ưu hóa quy trình thiết kế 3D và mô phỏng gia công CNC giữa hai giải pháp CAD/CAM hàng đầu là Pro/ENGINEER và Mastercam?

Thông qua phương pháp tiếp cận thực nghiệm kết hợp đối sánh kỹ thuật, nghiên cứu tiến hành phân tích sâu từ khâu phác thảo 2D, mô hình hóa khối tham số 3D, lắp ráp và mô phỏng động học cơ cấu (điển hình trên mô hình động cơ đốt trong), đến việc lập trình đường chạy dao (CAM) và xác thực mã G-code trên phần mềm điều khiển máy ảo EMCO WinNC (hệ điều khiển GE Series Fanuc 21 TB).

Kết quả nghiên cứu chỉ ra rằng Pro/ENGINEER sở hữu năng lực vượt trội trong việc quản lý dữ liệu tham số thống nhất, thiết kế khuôn mẫu (Pro/MOLD) và phân tích cơ cấu động lực học phức tạp; trong khi Mastercam thể hiện tính linh hoạt và chuyên biệt hóa cao trong các chiến lược gia công bề mặt tự do nhờ module chiếu hình (Project Toolpath).

Ý nghĩa thực tiễn của công trình nằm ở việc xây dựng một khung tài liệu kỹ thuật thực hành chuẩn hóa bằng tiếng Việt, giúp chuẩn hóa quy trình chuyển giao dữ liệu từ mô hình CAD sang mã máy CNC, giảm thiểu tối đa sai hỏng khi gia công thực tế trong bối cảnh công nghiệp 4.0.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong bức tranh phát triển của nền kinh tế hiện đại – nơi các khái niệm như "nền kinh tế tri thức" và "nền kinh tế thiết kế" đang giữ vai trò trung tâm – công nghệ CAD/CAM (Computer-Aided Design / Computer-Aided Manufacturing) chính là trụ cột định hình năng lực cạnh tranh sản xuất. Việc ứng dụng máy tính vào chu trình từ phác thảo ý tưởng, mô phỏng cơ cấu đến trực tiếp điều khiển gia công trên máy công cụ điều khiển số (CNC) đã tái định hình năng suất, độ chính xác hình học và chi phí sản xuất công nghiệp.

Mặc dù thị trường công nghệ sở hữu nhiều phần mềm chuyên dụng như CATIA, Cimatron, SolidWorks hay Inventor, hai cái tên Pro/ENGINEER (PTC) và Mastercam (CNC Software Inc.) luôn giữ vị thế trụ cột trong các phân khúc thiết kế khuôn mẫu và gia công cơ khí chính xác. Tuy nhiên, tại thời điểm triển khai, cộng đồng kỹ thuật và các cơ sở đào tạo kỹ thuật tại Việt Nam đối mặt với một khoảng trống nghiên cứu (research gap) đáng kể: tài liệu kỹ thuật chuyên sâu bằng tiếng Việt rất khan hiếm, đặc biệt là các tài liệu so sánh trực quan và liên kết chuỗi từ khâu thiết kế chi tiết, lắp ráp động học đến thiết lập thông số phôi, dao cắt và xuất mã điều khiển cho các bộ điều khiển công nghiệp như Fanuc 21.

Tính cấp thiết của nghiên cứu được thể hiện rõ qua nhu cầu cấp bách của cả giới học thuật lẫn các doanh nghiệp cơ khí khuôn mẫu. Một nghiên cứu hệ thống hóa các đặc trưng kỹ thuật, phương pháp xử lý tham số và chu trình gia công giữa hai phần mềm không chỉ giúp người học rút ngắn thời gian làm chủ công nghệ mà còn hỗ trợ doanh nghiệp lựa chọn giải pháp phần mềm tối ưu theo từng bài toán sản xuất cụ thể, qua đó nâng cao sức cạnh tranh trong chuỗi giá trị toàn cầu.

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng thiết kế nghiên cứu thực nghiệm mô phỏng kết hợp phân tích đối chiếu (Comparative Experimental & Simulation Approach), chia làm 4 giai đoạn logic và chặt chẽ:

1. Phương pháp mô hình hóa và kiểm soát tham số (CAD)

Nghiên cứu khảo sát toàn diện môi trường vẽ phác (Sketcher) và thiết kế khối 3D (Part Modeling) trên Pro/ENGINEER Wildfire. Các thuật toán tạo hình từ cơ bản đến nâng cao được thực nghiệm, bao gồm:

  • Tạo hình khối đùn (Extrude), khối tròn xoay (Revolve), quét tiết diện dọc quỹ đạo (Sweep), quét xoắn ốc (Helical Sweep).
  • Các lệnh tạo bề mặt phức tạp: Blend, Swept Blend, tạo góc nghiêng thoát khuôn (Draft), tạo gân trợ lực (Rib), và thành mỏng (Shell).
  • Thiết lập các ràng buộc kích thước tham số thông qua công cụ Relations, đảm bảo tính tự động cập nhật hình học khi có thay đổi (Full Associativity).

2. Mô phỏng động học cơ cấu phức tạp

Tiến hành xây dựng chu trình lắp ghép đa chi tiết trên mô hình thực tế: Động cơ đốt trong (gồm thân xilanh, piston, thanh truyền, trục cam, nắp quy-lát). Thiết lập các quan hệ khớp nối động lực học (Pin joint, Cylinder joint, Cam follower) và sử dụng module Mechanism để gắn động cơ servo (Servo Motor), phân tích vận tốc, gia tốc và thu video động học.

3. Lập trình gia công và chiến lược chạy dao (CAM)

  • Trên Pro/ENGINEER (Pro/NC): Thiết lập tệp gia công *.mfg, áp dụng các phương thức liên kết dữ liệu phôi (Merge by reference, Same model, Inherited), khai báo hệ tọa độ gia công, gá đặt và chu trình cắt gọt.
  • Trên Mastercam: Khảo sát module Project (chiếu hình) – xây dựng đối tượng trên mặt phẳng chiếu ảo 2D/2.5D rồi ánh xạ quỹ đạo dao tự động lên bề mặt cong không gian 3D thực (Complex Surfaces).

4. Hậu xử lý và kiểm chứng máy ảo CNC (CNC Verification)

Sử dụng phần mềm mô phỏng công nghiệp EMCO WinNC GE Series Fanuc 21 TB để kiểm tra mã G-code xuất ra. Thực nghiệm chu trình tiện thô dọc trục Z, kiểm soát điểm chuẩn máy ($M$), chuẩn chi tiết ($W$), chuẩn dao ($N$) và phát hiện sớm va chạm dao (collision detection) trước khi truyền dữ liệu vào máy công cụ vật lý.

Phát hiện chính (400-450 từ)

Qua quá trình thực nghiệm đa chiều, nghiên cứu đã đưa ra 4 phát hiện quan trọng có giá trị thực tiễn cao:

1. Ưu thế tuyệt đối của Pro/ENGINEER trong mô hình hóa tham số và khuôn mẫu

Pro/ENGINEER thể hiện sức mạnh vượt trội nhờ kiến trúc tham số hoàn chỉnh (Feature-based Parametric Modeling). Một thay đổi kích thước ở môi trường phác thảo 2D hay bản vẽ chi tiết (*.prt) sẽ lập tức được cập nhật đồng bộ sang môi trường lắp ráp (*.asm), bản vẽ kỹ thuật (*.dwg) và môi trường gia công (*.mfg). Đặc biệt, module thiết kế khuôn Pro/MOLD cung cấp các công cụ phân tích góc thoát khuôn (Draft check), bề mặt phân khuôn (Parting surface) và tách khuôn tự động với độ chính xác hình học cao.

2. Sức mạnh chuyên biệt của Mastercam trong gia công bề mặt 3D phức tạp

Trong khi Pro/E đòi hỏi quy trình định nghĩa hình học và chu trình dao tương đối chặt chẽ, Mastercam chứng minh sự linh hoạt vượt trội trong khâu gia công bề mặt tự do nhờ phương pháp chiếu hình (Project Module). Người lập trình có thể đơn giản hóa bài toán bằng cách thiết kế quỹ đạo chạy dao trên một mặt phẳng tham chiếu 2D ảo, sau đó phần mềm tự động tính toán chiếu các đường dao này ôm sát bề mặt cong không gian 3D thực. Điều này giúp rút ngắn đáng kể thời gian lập trình cho các chi tiết điêu khắc, chữ nổi hoặc hoa văn trên khuôn mẫu.

3. Cơ chế bảo vệ tính toàn vẹn của mô hình CAD khi lập trình CAM

Nghiên cứu chỉ ra sự khác biệt trong cách Pro/NC quản lý dữ liệu gốc:

  • Chế độ Merge by reference cho phép kỹ sư lập trình gia công thoải mái thử nghiệm gá đặt mà không làm biến dạng bản vẽ thiết kế ban đầu, nhưng vẫn kế thừa tự động các sửa đổi thiết kế từ nhóm CAD.
  • Chế độ Inherited tạo sự linh hoạt cục bộ cao nhất cho kỹ sư công nghệ khi muốn tùy biến các bước tạo hình phụ trợ phục vụ riêng cho gia công.

4. Khả năng đồng bộ mã G-code và kiểm soát an toàn trên hệ Fanuc 21

Việc xuất dữ liệu từ môi trường CAD/CAM sang phần mềm mô phỏng EMCO WinNC 32 hệ Fanuc 21 TB giúp phát hiện sớm các lỗi cú pháp lệnh G/M code, sai lệch điểm bù dao ($G41/G42$) và kiểm soát chiều sâu cắt trong chu trình tiện thô từng lớp theo trục Z. Quá trình kiểm chứng mô phỏng này giúp triệt tiêu hoàn toàn nguy cơ gãy dao, hỏng phôi và va chạm trục trên máy CNC thực tế.

Đóng góp khoa học (250-300 từ)

Công trình nghiên cứu mang lại những đóng góp rõ nét trên cả ba phương diện: lý thuyết, phương pháp và ứng dụng thực tiễn:

  1. Đóng góp về phương pháp luận kỹ thuật: Hệ thống hóa tiêu chí so sánh giữa một hệ sinh thái CAD/CAM/CAE tích hợp toàn diện (Pro/ENGINEER) và một phần mềm gia công chuyên dụng (Mastercam). Thiết lập quy trình chuẩn 5 bước từ: Ý tưởng CAD $\rightarrow$ Mô hình hóa tham số $\rightarrow$ Mô phỏng động học $\rightarrow$ Lập trình đường dao CAM $\rightarrow$ Xác thực G-code trên máy ảo WinNC.
  2. Đóng góp tài liệu học thuật thực hành: Xây dựng một tài liệu hướng dẫn kỹ thuật chi tiết, có ví dụ minh họa từng bước bằng tiếng Việt. Đây là nguồn tài liệu quý giá cho sinh viên ngành Cơ khí chế tạo, Cơ điện tử và Kỹ thuật Giao thông tiếp cận nhanh với công nghệ mô phỏng tiên tiến.
  3. Đóng góp ứng dụng cho đào tạo và sản xuất: Đề xuất mô hình "Phòng thực hành CNC ảo" (Virtual CNC Laboratory) dựa trên máy tính cá nhân kết hợp WinNC32. Mô hình này giúp các cơ sở đào tạo tối ưu hóa chi phí đầu tư thiết bị cơ khí đắt tiền, nâng cao kỹ năng thực hành lập trình an toàn cho kỹ sư trước khi tiếp xúc với máy công cụ công nghiệp thực tế.

Đối tượng quan tâm (200-250 từ)

Nghiên cứu là tài liệu tham khảo giá trị cho nhiều nhóm đối tượng trong hệ sinh thái cơ khí chính xác:

  • Sinh viên & Học viên cao học ngành Cơ khí/Cơ điện tử/Chế tạo máy: Nắm vững bản chất của mô hình hóa tham số, cơ chế ràng buộc động học và quy trình lập trình CNC chuẩn xác.
  • Kỹ sư thiết kế sản phẩm & Kỹ sư khuôn mẫu: Khai thác tối đa các công cụ tạo mặt cong phức tạp (Helical Sweep, Blend, Swept Blend) và module tách khuôn trên Pro/ENGINEER.
  • Lập trình viên và Thợ vận hành máy CNC: Ứng dụng kỹ thuật gia công chiếu hình trên Mastercam để xử lý nhanh các chi tiết bề mặt phức tạp, đồng thời thành thạo kỹ năng mô phỏng, hiệu chỉnh mã Fanuc 21 trên WinNC32.
  • Giảng viên và Nhà quản lý đào tạo kỹ thuật: Xây dựng khung bài giảng thực hành tích hợp CAD/CAM/CNC, tối ưu hóa giáo trình thực tập mô phỏng trên máy tính.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Điểm khác biệt quan trọng nhất giữa Pro/ENGINEER và Mastercam trong nghiên cứu là gì?

Pro/ENGINEER là giải pháp CAD/CAM/CAE tích hợp mạnh mẽ về mô hình hóa tham số, thiết kế khuôn và quản lý dữ liệu đồng bộ; trong khi Mastercam tập trung tối đa vào tính linh hoạt, tốc độ và thuật toán tối ưu hóa đường dao gia công (CAM) bề mặt phức tạp.

2. Phương pháp chiếu hình (Project Module) trong Mastercam hoạt động như thế nào?

Module này cho phép kỹ sư vẽ biên dạng và lập trình dao trên một mặt phẳng ảo 2D đơn giản, sau đó phần mềm tự động chiếu và biến đổi quỹ đạo dao khớp chính xác lên bề mặt cong 3D phức tạp của phôi thực tế.

3. Kết quả mô phỏng trên phần mềm WinNC 32 có thể áp dụng trực tiếp cho máy CNC thực tế không?

Hoàn toàn có thể. WinNC 32 mô phỏng chính xác giao diện, bảng điều khiển và tập lệnh của bộ điều khiển công nghiệp GE Fanuc 21 TB, giúp mã G-code xuất ra tương thích trực tiếp với máy CNC thật.

4. Khi nào nên sử dụng Pro/NC thay vì chuyển sang Mastercam để gia công?

Nên dùng Pro/NC khi chi tiết gia công có tần suất thay đổi thiết kế liên tục hoặc là cụm khuôn mẫu phức tạp, nhằm tận dụng khả năng tự động cập nhật đường chạy dao khi mô hình CAD thay đổi.

5. Nghiên cứu có thể mở rộng theo hướng nào trong tương lai?

Mở rộng khảo sát gia công nhiều trục đồng thời (4-axis, 5-axis), tối ưu hóa chế độ cắt gọt dựa trên mô phỏng ứng suất/biến dạng nhiệt (CAE), và tích hợp hệ thống sản xuất thông minh (CIMS).

Kết luận (150 từ)

Nghiên cứu đã hoàn thành xuất sắc mục tiêu phân tích đối sánh và tích hợp chuỗi công nghệ thiết kế – gia công giữa Pro/ENGINEER, Mastercam và phần mềm mô phỏng EMCO WinNC 32. Công trình không chỉ khẳng định vị thế và thế mạnh riêng biệt của từng phần mềm mà còn tạo ra bộ tài liệu thực hành có giá trị ứng dụng cao cho kỹ sư và sinh viên cơ khí Việt Nam.

Trong tương lai, việc tích hợp sâu hơn các module phân tích phần tử hữu hạn (FEA/CAE) và mở rộng sang chu trình gia công 5 trục sẽ là bước đi tất yếu nhằm hoàn thiện chuỗi sản xuất thông minh toàn diện. Kính mời các nhà nghiên cứu, kỹ sư và độc giả quan tâm tham khảo chi tiết tài liệu và ứng dụng quy trình thực nghiệm này vào công tác học tập và sản xuất thực tế.
