Giới thiệu dự án
Bối cảnh và thực trạng ngành công nghiệp hóa chất
Axit sunfuric ($\text{H}_2\text{SO}_4$), nhôm hiđroxit ($\text{Al(OH)}_3$) và phèn nhôm ($\text{Al}_2(\text{SO}_4)_3 \cdot 18\text{H}_2\text{O}$) là các hóa chất vô cơ cơ bản, giữ vai trò huyết mạch trong nền kinh tế quốc dân. $\text{H}_2\text{SO}_4$ được ví như "máu của ngành công nghiệp", là chỉ số đánh giá năng lực phát triển hóa chất của một quốc gia với hơn 50% sản lượng toàn cầu phục vụ sản xuất phân bón (supephotphat, amoni sunfat), 25% cho công nghiệp giấy - xenlulozơ, cùng các ngành xử lý nước, luyện kim, xi mạ và hóa dầu.
Song song đó, Việt Nam sở hữu tiềm năng bôxit lớn thứ 6 thế giới với trữ lượng ước tính đạt khoảng 5,4 tỷ tấn tập trung chủ yếu tại Tây Nguyên (Đắk Nông ~2,7 tỷ tấn, Lâm Đồng ~700 triệu tấn, Gia Lai ~370 triệu tấn). Tuy nhiên, thực trạng sản xuất hóa chất trong nước ở giai đoạn nghiên cứu vẫn tồn tại nhiều điểm nghẽn: công nghệ tiếp xúc đơn phân tán, phát thải khí thải $\text{SO}_2$ cao, hiệu suất thu hồi nhôm từ quặng bôxit chưa tối ưu, và sự phụ thuộc lớn vào nguồn hóa chất ngoại nhập. Nhà máy Hóa chất Tân Bình (thuộc Công ty TNHH MTV Hóa chất Cơ bản Miền Nam - Tập đoàn Hóa chất Việt Nam Vinachem) là đơn vị tiên phong làm chủ dây chuyền công nghệ tích hợp từ đốt lưu huỳnh nguyên tố sản xuất $\text{H}_2\text{SO}_4$ đến chế biến quặng bôxit nội địa thành $\text{Al(OH)}_3$ và phèn nhôm xử lý nước.
+-----------------------------------------------------------------------------------+
| CHUỖI GIÁ TRỊ CÔNG NGHỆ NHÀ MÁY HÓA CHẤT TÂN BÌNH |
| |
| [ Lưu huỳnh (S) ] ---> [ Dây chuyền DCDA ] ----------> [ Axit H2SO4 98.3% ] |
| | |
| v |
| [ Quặng Bôxit ] ------> [ Quy trình Bayer ] -> [ Al(OH)3 ] -> [ Phèn nhôm ] |
| (Octola hòa tách) (Kết tinh) (Al2(SO4)3.18H2O) |
+-----------------------------------------------------------------------------------+
Vấn đề kỹ thuật đặt ra (Problem Statement)
- Tổn thất lưu huỳnh và phát thải môi trường: Quy trình oxy hóa $\text{SO}_2$ truyền thống chỉ đạt hiệu suất chuyển hóa 96–97%, nồng độ $\text{SO}_2$ dư trong khí thải vượt ngưỡng tiêu chuẩn môi trường và lãng phí nguyên liệu.
- Khống chế động học phản ứng Bayer trên bôxit giàu silica: Quặng bôxit chứa hàm lượng $\text{SiO}2$ phản ứng cao làm suy giảm môđun silic ($\mu{\text{Si}} = \frac{[\text{Al}_2\text{O}_3]}{[\text{SiO}_2]}$), gây tổn thất kiềm costic ($\text{NaOH}$) do tạo kết tủa natri hydrosilicat aluminat không tan.
- Mất ổn định pha dung dịch aluminat: Khó khăn trong việc kiểm soát tỉ số costic ($\alpha_c = 1.645 \cdot \frac{[\text{Na}_2\text{O}]}{[\text{Al}_2\text{O}_3]}$) trong các công đoạn hòa tách, lắng rửa bùn đỏ (cặn đỏ) và khuấy phân hóa kết tinh mầm hiđrat.
Mục tiêu của đồ án
- Khảo sát và tối ưu hóa quy trình sản xuất axit sunfuric kỹ thuật nồng độ $\ge 98.3%$ từ lưu huỳnh đơn chất bằng phương pháp tiếp xúc kép hấp thụ kép (Double Contact Double Absorption - DCDA) trên xúc tác vanadi oxit ($\text{V}_2\text{O}_5$).
- Thiết kế và làm chủ quy trình công nghệ Bayer chu trình kín xử lý quặng bôxit, đạt hiệu suất hòa tách nhôm oxit $\text{Al}_2\text{O}_3 \ge 85%$.
- Tổng hợp phèn đơn $\text{Al}_2(\text{SO}_4)_3 \cdot 18\text{H}_2\text{O}$ và phèn kép $\text{KAl}(\text{SO}_4)_2 \cdot 12\text{H}_2\text{O}$ đạt tiêu chuẩn cấp nước đô thị.
- Đánh giá hệ thống xử lý môi trường (khí thải $\text{SO}_2/\text{SO}_3$, nước thải kiềm/axit và bùn đỏ).
Giải pháp kỹ thuật và kết quả kỳ vọng
- Axit Sunfuric: Sử dụng lò đốt lưu huỳnh phun lỏng ở $700 - 800^\circ\text{C}$, tháp tiếp xúc 4 tầng xúc tác $\text{V}_2\text{O}_5$ có phụ gia $\text{K}_2\text{SO}_4$ và chất mang $\text{SiO}_2$, nâng hiệu suất chuyển hóa $\text{SO}_2 \rightarrow \text{SO}_3$ lên $\ge 99.5%$.
- Nhôm Hiđroxit: Ứng dụng hệ thống hòa tách liên tục dạng Octola (autoclave cao áp) ở $140 - 240^\circ\text{C}$, bổ sung phụ gia sữa vôi $3 - 4%\ \text{CaO}$ để cô lập tạp chất silic, kiểm soát $\alpha_c = 1.6 - 1.8$ nhằm tối ưu hóa quá trình khuấy phân hóa mầm hạt.
- Phèn nhôm: Tận dụng phản ứng nhiệt tự thân giữa $\text{Al(OH)}_3$ ướt và $\text{H}_2\text{SO}_4$ đậm đặc $98.3%$, giảm tiêu hao nhiệt năng ngoài.
Phạm vi và giới hạn nghiên cứu
- Phạm vi: Dây chuyền sản xuất thực tế tại Nhà máy Hóa chất Tân Bình (TP.HCM); số liệu vận hành công nghiệp kết hợp tính toán cân bằng vật chất - năng lượng nhiệt động học.
- Giới hạn: Nghiên cứu tập trung vào quặng bôxit dạng gibbsit/boehmit chất lượng trung bình ($\text{Al}_2\text{O}_3: 35 - 55%$, $\text{Fe}_2\text{O}_3: 15 - 25%$); không nghiên cứu công nghệ luyện nhôm điện phân nóng chảy cryolit ($\text{Na}_3\text{AlF}_6$).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng công nghệ
| Tiêu chí |
Phương pháp Nitro hóa (Tháp Nitơ) |
Phương pháp Tiếp xúc Đơn (Single Contact) |
Phương pháp Tiếp xúc Kép (DCDA - Đề tài áp dụng) |
| Chất oxy hóa / Xúc tác |
Khí $\text{NO}_x$ ($\text{NO}, \text{NO}_2$) |
Xúc tác rắn $\text{V}_2\text{O}_5$ (3–4 tầng) |
Xúc tác rắn $\text{V}_2\text{O}_5$ (4 tầng, hấp thụ trung gian) |
| Nồng độ sản phẩm $\text{H}_2\text{SO}_4$ |
$75 - 76%$ (axit tháp) |
$93 - 98%$ |
$98.3 - 99.5%$ & Oleum ($20% \text{ SO}_3$) |
| Hiệu suất chuyển hóa $\text{SO}_2$ |
$92 - 95%$ |
$96.5 - 97.5%$ |
$\mathbf{99.5 - 99.8%}$ |
| Nồng độ $\text{SO}_2$ khí thải |
$> 2000\ \text{ppm}$ |
$1000 - 1500\ \text{ppm}$ |
$\mathbf{< 200\ \text{ppm}}$ (Đạt QCVN 19:2009/BTNMT) |
| Độ tinh khiết sản phẩm |
Thấp, lẫn nitrosylsunfuric |
Trung bình |
Rất cao, đạt chuẩn thực phẩm & ắc quy |
+---------------------------------------------------------------------------------------+
| SO SÁNH PHƯƠNG PHÁP CHẾ BIẾN BÔXIT THÀNH ALUMIN |
| |
| Phương pháp Thiêu kết (Sintering) Phương pháp Bayer (Đề tài ứng dụng) |
| - Thích hợp quặng bôxit hàm lượng - Tối ưu cho quặng bôxit hàm lượng |
| silic cao (Mođun silic < 5) silic thấp/trung bình (Mođun silic >= 7) |
| - Nung ở 1200°C với Na2CO3 + CaCO3 - Hòa tách kiềm áp suất trong Octola 140°C |
| - Tiêu tốn năng lượng cực lớn - Chu trình khép kín, thu hồi kiềm tuần hoàn |
| - Độ tinh khiết Al2O3 trung bình - Độ tinh khiết Al(OH)3 > 99.2% |
+---------------------------------------------------------------------------------------+
Ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have (Bắt buộc): Hiệu suất chuyển hóa oxy hóa $\text{SO}_2 \ge 99.5%$; kiểm soát nồng độ axit tưới tháp hấp thụ ở điểm đẳng phi $98.3%$; hệ thống tuần hoàn dung dịch kiềm cái sau phân hóa $\text{NaAlO}_2$.
- Should have (Nên có): Tận dụng nhiệt thừa phản ứng đốt lưu huỳnh và oxy hóa $\text{SO}_2$ để sinh hơi quá nhiệt cấp cho phân xưởng Bayer; hệ số cấp hạt mầm $\text{Al(OH)}_3$ đạt tỉ lệ $1.8 : 1$.
- Could have (Có thể mở rộng): Tự động hóa điều khiển nồng độ lưu huỳnh lỏng bằng van tuyến tính; tách gali ($\text{Ga}$) quý hiếm từ dung dịch kiềm cái tuần hoàn.
- Won't have (Không thực hiện): Xử lý triệt để bãi thải bùn đỏ thành thép xây dựng trong giai đoạn này.
Thiết kế hệ thống công nghệ
[Không khí] ---> [Tháp sấy H2SO4]
| (Khí khô)
[Lưu huỳnh S] -> [Lò đốt S] ---> [Nồi hơi thu hồi nhiệt] ---> [Lọc bụi tĩnh điện]
|
+--------------------------------------------------------------------+
|
v (Khí SO2 7-8%, O2 10-11%, 420°C)
[Tháp tiếp xúc Tầng 1] (Chuyển hóa 65%) ---> [Bộ trao đổi nhiệt 1]
|
v (Khí 440°C)
[Tháp tiếp xúc Tầng 2] (Chuyển hóa tích lũy 85%) -> [Bộ trao đổi nhiệt 2]
|
v (Khí 430°C)
[Tháp tiếp xúc Tầng 3] (Chuyển hóa tích lũy 93%) -> [Bộ làm nguội]
|
v (Khí vào tháp)
[Tháp hấp thụ trung gian 1] <--- Tưới H2SO4 98.3% (Tách SO3 giai đoạn 1)
|
v (Khí còn SO2 chưa phản ứng, gia nhiệt lên 420°C)
[Tháp tiếp xúc Tầng 4] (Chuyển hóa tổng > 99.6%)
|
v
[Tháp hấp thụ cuối cùng 2] <--- Tưới H2SO4 98.3%
|
+---> [Bể chứa Axit H2SO4 98.3% / Oleum]
|
v (Khí sạch)
[Ống khói thải ra môi trường]
Thông số kỹ thuật của Technology Stack & Thiết bị
- Hệ thống xúc tác: Xúc tác Vanadi oxit mã hiệu VK-38/VK-48 (hàm lượng $\text{V}_2\text{O}_5: 6 - 8%$, kích động $\text{K}_2\text{SO}_4/\text{Cs}_2\text{SO}_4$, chất mang diatomit xốp $\text{SiO}2$, diện tích bề mặt riêng $S{sp} \approx 20\ \text{m}^2/\text{g}$).
- Lò phản ứng áp suất Octola (Bayer Autoclave): Thép hợp kim chịu kiềm cao áp, áp suất vận hành $P = 6 - 8\ \text{atm}$, nhiệt độ $T = 140 - 150^\circ\text{C}$ (bôxit gibbsit) hoặc $220 - 240^\circ\text{C}$ (bôxit diaspo), cánh khuấy cơ học turbine $N = 45\ \text{rpm}$.
- Hệ thống điều khiển phân tán (DCS): Bộ điều khiển quá trình tích hợp vòng lặp PID giám sát nhiệt độ 4 tầng xúc tác, nồng độ dẫn điện của dung dịch axit tưới, cảm biến áp suất chênh lệch qua lớp xúc tác ($\Delta P$).
+-----------------------------------------------------------------------------------+
| HỆ THỐNG AN TOÀN VÀ QUẢN LÝ RỦI RO CÔNG NGHỆ |
| |
| Rủi ro: Tạo mù axit (Acid Mist) trong tháp hấp thụ |
| -> Giải pháp: Không dùng nước pha loãng trực tiếp tại đỉnh tháp; duy trì |
| nghiêm ngặt nồng độ axit tưới tại điểm đẳng phi 98.3% H2SO4. |
| |
| Rủi ro: Ngộ độc xúc tác V2O5 bởi Asen (As2O3) và Flo (HF/SiF4) |
| -> Giải pháp: Hệ thống lọc tĩnh điện khô kết hợp tháp rửa sấy khí đầu vào. |
| |
| Rủi ro: Ăn mòn thiết bị Octola do xút nồng độ cao |
| -> Giải pháp: Khống chế [Na2O]kht ở mức 280-300 g/l, bổ sung 3-4% sữa vôi. |
+-----------------------------------------------------------------------------------+
Implementation và kết quả
Chi tiết các công đoạn hóa lý và động học phản ứng
1. Động học phản ứng oxy hóa dị thể $\text{SO}_2$
Phản ứng oxy hóa $\text{SO}_2$ trên bề mặt xúc tác $\text{V}_2\text{O}_5$ là phản ứng tỏa nhiệt thuận nghịch:
$$\text{SO}_2 + \frac{1}{2}\text{O}2 \underset{k{-1}}{\overset{k_1}{\rightleftharpoons}} \text{SO}3 \quad \Delta H{298}^\circ = -98.9\ \text{kJ/mol}$$
Hằng số cân bằng phản ứng $K_p$ phụ thuộc vào nhiệt độ theo phương trình Van 't Hoff (sai số $< 1%$ trong khoảng $400 - 700^\circ\text{C}$):
$$\ln K_p = \frac{4905.5}{T} - 4.937$$
Phương trình vận tốc phản ứng dị thể Boreskov trên xúc tác vanadi:
$$r = \frac{\text{d}x}{\text{d}t} = k \cdot P \cdot \left[ \frac{b - 0.5ax}{100 - 0.5ax} - \left( \frac{x}{K_p (1-x)} \right)^2 \left( \frac{100 - 0.5ax}{a(1-x)} \right) \right]$$
Trong đó: $x$ là mức chuyển hóa $\text{SO}_2$; $a, b$ lần lượt là nồng độ $% \text{ thể tích}$ của $\text{SO}_2$ và $\text{O}_2$ ban đầu; $k = k_0 \cdot \exp\left(-\frac{E}{RT}\right)$ là hằng số tốc độ phản ứng ($E \approx 80 - 100\ \text{kJ/mol}$).
Nhiệt độ tối ưu lý thuyết ($T_{opt}$) giảm dần khi mức chuyển hóa $x$ tăng:
$$T_{opt} = \frac{4905.5}{\log \left[ \left( \frac{x}{1-x} \right) \cdot \sqrt{\frac{100 - 0.5ax}{a(1-x)(b - 0.5ax)}} \right] + 4.937}$$
# Mô phỏng tính toán nhiệt độ làm việc tối ưu theo mức chuyển hóa x
import math
def calculate_optimal_temperature(x, a=7.5, b=10.5):
"""
Tính T_opt (Kelvin và Celsius) theo mức chuyển hóa x
a: % thể tích SO2 ban đầu (7.5%)
b: % thể tích O2 ban đầu (10.5%)
"""
term1 = x / (1.0 - x)
term2 = math.sqrt((100.0 - 0.5 * a * x) / (a * (1.0 - x) * (b - 0.5 * a * x)))
log_kp = math.log10(term1 * term2)
T_opt_K = 4905.5 / (log_kp + 4.937)
T_opt_C = T_opt_K - 273.15
return T_opt_C
# Dữ liệu thực nghiệm tại 4 tầng tháp tiếp xúc Tân Bình
profile = [(1, 0.65), (2, 0.85), (3, 0.93), (4, 0.996)]
for bed, x_val in profile:
print(f"Tầng xúc tác {bed}: Mức chuyển hóa x = {x_val*100:.1f}% -> Nhiệt độ tối ưu = {calculate_optimal_temperature(x_val):.2f}°C")
2. Cơ chế hòa tách Bayer trong lò Octola
Quặng bôxit chứa nhôm oxit ngậm nước phản ứng với dung dịch kiềm costic đậm đặc:
$$\text{Al}_2\text{O}_3 \cdot n\text{H}_2\text{O} + 2\text{NaOH} \underset{T, P}{\rightleftharpoons} 2\text{NaAlO}_2 + (n+1)\text{H}_2\text{O}$$
- Tỉ số costic ($\alpha_c$):
$$\alpha_c = 1.645 \cdot \frac{[\text{Na}2\text{O}]{\text{kht}}}{[\text{Al}_2\text{O}3]} \quad (\text{với } 1.645 = \frac{M{\text{Al}_2\text{O}3}}{M{\text{Na}_2\text{O}}} = \frac{101.96}{61.98})$$
Khi hòa tách, dung dịch ra khỏi Octola phải đạt $\alpha_c = 1.65 - 1.75$ để đảm bảo độ bền dung dịch, chống phân hủy sớm trước khi qua hệ thống tách cặn đỏ.
- Phản ứng khống chế silic bằng phụ gia vôi ($\text{CaO}$):
$$\text{SiO}_2 + 2\text{NaOH} \rightarrow \text{Na}_2\text{SiO}_3 + \text{H}_2\text{O}$$
$$2\text{Na}_2\text{SiO}_3 + 2\text{NaAlO}_2 + 3\text{Ca(OH)}_2 + 2\text{H}_2\text{O} \rightarrow 3\text{CaO} \cdot \text{Al}_2\text{O}_3 \cdot 2\text{SiO}_2 \cdot 4\text{H}_2\text{O} \downarrow + 6\text{NaOH}$$
Nhờ kết tủa hydrogarnet bền chứa canxi, kiềm $\text{NaOH}$ được tái sinh trực tiếp vào dung dịch, giảm thất thoát xút theo bùn đỏ xuống mức $< 35\ \text{kg NaOH/tấn } \text{Al}_2\text{O}_3$.
3. Quá trình khuấy phân hóa kết tinh mầm
Dung dịch natri aluminat sau lắng trong được làm nguội từ $95^\circ\text{C}$ xuống $50 - 55^\circ\text{C}$ và đưa vào bể khuấy phân hóa có bổ sung mầm tinh thể $\text{Al(OH)}_3$:
$$\text{NaAlO}_2 + 2\text{H}_2\text{O} \xrightarrow[\text{Thời gian } 70-90\text{h}]{\text{Mầm } \text{Al(OH)}_3} \text{Al(OH)}_3 \downarrow + \text{NaOH}$$
Tỉ số hạt mầm (Seed Ratio): $\frac{[\text{Al}_2\text{O}3]{\text{mầm}}}{[\text{Al}_2\text{O}3]{\text{dung dịch}}} = 1.8 - 2.0$, giúp kiểm soát kích thước hạt thành phẩm phân bố đều trong dải $45 - 100\ \mu\text{m}$.
4. Quy trình tổng hợp phèn nhôm công nghiệp
Phản ứng dị thể giữa nhôm hiđroxit kỹ thuật và axit sunfuric diễn ra trong thiết bị phản ứng lót gạch chịu axit trang bị cánh khuấy bọc chì:
$$2\text{Al(OH)}_3 + 3\text{H}_2\text{SO}_4 + 12\text{H}_2\text{O} \rightarrow \text{Al}_2(\text{SO}_4)_3 \cdot 18\text{H}_2\text{O} \quad \Delta H = -188.5\ \text{kJ/mol}$$
Dung dịch phèn nhôm sau phản ứng được đưa qua hệ thống kết tinh đổ khuôn nguội hoặc sấy phun thu phèn đơn dạng bột/cục với hàm lượng $\text{Al}_2\text{O}_3 \ge 15.5%$, hàm lượng sắt ($\text{Fe}$) tự do $< 0.05%$.
+-----------------------------------------------------------------------------------+
| QUY TRÌNH SẢN XUẤT PHÈN NHÔM TẠI NHÀ MÁY TÂN BÌNH |
| |
| [ Al(OH)3 ướt (65% Al2O3) ] + [ H2SO4 98.3% ] + [ H2O bổ sung ] |
| | |
| v |
| [ Thùng phản ứng nhiệt tự thân (T = 110-120°C, khuấy 120 phút) ] |
| | |
| v |
| [ Bể lắng trong & Tách tạp chất không tan (SiO2, FeS) ] |
| | |
| +----------------+----------------+ |
| | | |
| v v |
| [ Đổ khuôn kết tinh phèn đơn ] [ Bổ sung K2SO4 -> Kết tinh phèn kép ] |
| -> Al2(SO4)3.18H2O -> KAl(SO4)2.12H2O |
+-----------------------------------------------------------------------------------+
Dữ liệu thử nghiệm và kiểm chuẩn hiệu năng
| Hạng mục thông số |
Chỉ tiêu thiết kế / Giáo trình |
Kết quả thực tế tại Nhà máy Tân Bình |
Trạng thái kỹ thuật |
| Nhiệt độ khí vào tầng xúc tác 1 |
$420 - 430^\circ\text{C}$ |
$425^\circ\text{C}$ |
Tối ưu động học |
| Nhiệt độ đỉnh tháp tầng 1 sau phản ứng |
$580 - 600^\circ\text{C}$ |
$585^\circ\text{C}$ |
Trong giới hạn bền nhiệt ($<620^\circ\text{C}$) |
| Mức chuyển hóa sau tầng 3 (trước DCDA) |
$90 - 92%$ |
$93.2%$ |
Vượt 1.2% |
| Tổng mức chuyển hóa toàn hệ thống ($\Sigma x$) |
$99.5%$ |
$99.68%$ |
Giảm phát thải $\text{SO}_2$ |
| Nồng độ axit tưới tháp hấp thụ |
$98.3%\ \text{H}_2\text{SO}_4$ |
$98.35%\ \text{H}_2\text{SO}_4$ |
Triệt tiêu mù axit |
| Nhiệt độ hòa tách Octola (bôxit Tây Nguyên) |
$145^\circ\text{C}$ |
$142 - 146^\circ\text{C}$ |
Áp suất $P = 6.5\ \text{atm}$ |
| Hiệu suất thực thu $\text{Al}_2\text{O}_3$ từ bôxit |
$80 - 82%$ |
$86.4%$ |
Tối ưu nhờ bổ sung vôi |
| Thời gian chu kỳ khuấy phân hóa |
$90 - 100\ \text{h}$ |
$78\ \text{h}$ |
Tăng năng suất bồn chứa |
| Hàm lượng $\text{Al}_2\text{O}_3$ trong phèn đơn |
$\ge 15.0%$ |
$15.82%$ |
Đạt tiêu chuẩn cấp nước sạch |
Đổi mới và đóng góp kỹ thuật
- Ứng dụng công nghệ tiếp xúc kép DCDA (3+1) với cân bằng nhiệt tự thân:
- Tích hợp tháp hấp thụ $\text{SO}_3$ trung gian sau tầng 3, phá vỡ giới hạn cân bằng hóa học Le Chatelier, nâng mức chuyển hóa từ $97%$ lên $99.68%$.
- Tận dụng nhiệt tỏa ra từ lò đốt lưu huỳnh ($\Delta H = -297\ \text{kJ/mol}$) và tháp tiếp xúc để phát sinh hơi nước áp lực cao ($20\ \text{bar}$), cung cấp toàn bộ nhu cầu nhiệt cho phân xưởng Bayer và lò cô đặc kiềm, tiết kiệm $100%$ nhiên liệu than/dầu đốt phụ trợ.
- Kỹ thuật kiềm hóa bổ sung xúc tác $\text{CaO}$ trong chế biến bôxit:
- Khắc phục hiện tượng suy thoái dung dịch do quặng bôxit Tây Nguyên có hàm lượng nhôm-silic biến động. Việc bổ sung $3.5%\ \text{CaO}$ dạng sữa vôi giúp chuyển hóa toàn bộ kaolinit và quartz thành hydrogarnet không tan, giảm mức tiêu hao xút $\text{NaOH}$ nguyên chất từ $110\ \text{kg}$ xuống còn $78\ \text{kg}$ trên một tấn $\text{Al(OH)}_3$ thương phẩm.
- Quy trình kết tinh phèn nhôm tự sinh nhiệt:
- Thay thế quy trình nấu phèn gia nhiệt truyền thống bằng phương pháp tận dụng nhiệt pha loãng và nhiệt phản ứng giữa $\text{H}_2\text{SO}_4\ 98.3%$ với $\text{Al(OH)}3$ ướt ($T{\text{phản ứng}} \approx 115^\circ\text{C}$), rút ngắn chu kỳ phản ứng từ 6 giờ xuống 2.5 giờ.
Ứng dụng thực tế và triển khai công nghiệp
Kịch bản triển khai thực tế
- Cung ứng hóa chất xử lý nước sạch đô thị: Sản phẩm phèn đơn $\text{Al}_2(\text{SO}_4)_3 \cdot 18\text{H}_2\text{O}$ và phèn poly-aluminium chloride (PAC tổng hợp từ $\text{Al(OH)}_3$) của nhà máy cung cấp hơn $60%$ nhu cầu cho các nhà máy nước sạch (Thủ Đức, Tân Hiệp, Bình An) tại khu vực TP.HCM và Đồng bằng Sông Cửu Long.
- Chuỗi giá trị ngành giấy và dệt nhuộm: Cung ứng $\text{H}_2\text{SO}_4$ kỹ thuật độ tinh khiết cao cho các khu công nghiệp chế biến bột giấy và xử lý hoàn tất sợi dệt nhuộm.
- Nguyên liệu sản xuất chất chống cháy vô cơ: $\text{Al(OH)}_3$ tinh chế làm chất độn chống cháy không khói trong sản xuất cáp điện polymer cao cấp và tấm ốp nhôm composite.
+-----------------------------------------------------------------------------------+
| HIỆU QUẢ KINH TẾ DỰ ÁN (QUY MÔ 50.000 TẤN H2SO4/NĂM) |
| |
| - Tổng mức đầu tư (CAPEX): 120 Tỷ VNĐ |
| - Chi phí vận hành thường niên (OPEX): 75 Tỷ VNĐ/năm |
| - Doanh thu dự kiến: 115 Tỷ VNĐ/năm |
| - Lợi nhuận gộp (EBITDA): 40 Tỷ VNĐ/năm |
| - Thời gian hoàn vốn tĩnh (Payback Period): 3.0 Năm |
| - Tỷ suất sinh lời nội bộ (IRR): 24.8% |
+-----------------------------------------------------------------------------------+
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Xử lý bã thải bùn đỏ (Red Mud): Quá trình lắng rửa ngược dòng (Counter-Current Decantation - CCD) tuy đã tách sạch kiềm hòa tan nhưng lượng bùn đỏ phát sinh chứa lượng lớn oxit sắt ($\text{Fe}_2\text{O}_3: 35 - 45%$) và kiềm liên kết chưa được tái chế hoàn toàn, đòi hỏi diện tích hồ chứa kiên cố chống thấm.
- Độ suy giảm hoạt tính xúc tác $\text{V}_2\text{O}_5$: Tầng xúc tác 1 phải thay thế hoặc sàng lọc bụi sau mỗi chu kỳ $24 - 36\ \text{tháng}$ do hiện tượng kết khối bởi bụi tro lưu huỳnh và quá nhiệt cục bộ.
Hướng phát triển công nghệ tiếp theo
- Nghiên cứu công nghệ tận thu bùn đỏ: Ứng dụng công nghệ đóng rắn địa polyme (Geopolymer) biến bùn đỏ thành vật liệu xây dựng không nung và phụ gia sản xuất xi măng poóc lăng.
- Nâng cấp xúc tác Vanadi tăng cường Cesium ($\text{Cs}$): Sử dụng xúc tác kích động $\text{Cs}_2\text{SO}_4 - \text{V}_2\text{O}_5$ ở tầng 4 giúp hạ nhiệt độ bắt cháy phản ứng xuống $370^\circ\text{C}$, nâng mức chuyển hóa tổng lên $99.9%$, đáp ứng các tiêu chuẩn khí thải công nghiệp tương lai.
Đối tượng hưởng lợi
+--------------------------------------------------------------------------------------+
| CÁC BÊN THỤ HƯỞNG TỪ CÔNG TRÌNH |
+-----------------------+--------------------------------------------------------------+
| Đối tượng | Giá trị mang lại |
+-----------------------+--------------------------------------------------------------+
| Sinh viên & Học viên | - Giáo trình trực quan gắn liền lý thuyết hóa lý với thực tiễn|
| Sư phạm Hóa học | sản xuất quy mô công nghiệp. |
| | - Dữ liệu thực tế cho giảng dạy chuyên đề hóa công nghiệp. |
+-----------------------+--------------------------------------------------------------+
| Kỹ sư & Cán bộ Kỹ thuật| - Tài liệu chuẩn hóa vận hành thiết bị lò Octola, tháp DCDA. |
| | - Giải pháp xử lý sự cố tạo mù axit và tụt hoạt tính xúc tác.|
+-----------------------+--------------------------------------------------------------+
| Doanh nghiệp Hóa chất | - Mô hình tích hợp liên hoàn tiết kiệm 100% năng lượng nhiệt. |
| | - Tối ưu hóa định mức tiêu hao nguyên liệu lưu huỳnh và xút. |
+-----------------------+--------------------------------------------------------------+
| Nhà nghiên cứu | - Dữ liệu động học phản ứng chuyển hóa SO2 và hòa tách bôxit |
| | Tây Nguyên phục vụ mở rộng quy mô pilot/công nghiệp. |
+-----------------------+--------------------------------------------------------------+
Câu hỏi thường gặp
1. Điều kiện kỹ thuật bắt buộc để vận hành tháp chuyển hóa $\text{SO}_2$ đạt hiệu suất $> 99.5%$ là gì?
Cần đáp ứng 3 điều kiện: (1) Khí $\text{SO}_2$ đầu vào phải được làm sạch triệt để bụi, tách sạch hợp chất của Asen ($\text{As}_2\text{O}_3 < 1\ \text{mg/m}^3$) và sấy khô đạt độ ẩm $< 0.01%\ \text{thể tích}$; (2) Khống chế tỷ lệ $\text{O}_2 : \text{SO}_2 \ge 1.3 - 1.5$; (3) Sử dụng công nghệ tiếp xúc kép (DCDA) với chế độ nhiệt từng tầng tuân thủ đường nhiệt độ tối ưu ($T_1: 425^\circ\text{C} \rightarrow T_2: 440^\circ\text{C} \rightarrow T_3: 430^\circ\text{C} \rightarrow \text{Hấp thụ trung gian} \rightarrow T_4: 415 - 420^\circ\text{C}$).
2. Tại sao không dùng nước nguyên chất để hấp thụ khí $\text{SO}_3$ trong tháp hấp thụ?
Phản ứng giữa $\text{SO}_3$ và $\text{H}_2\text{O}$ tỏa nhiệt cực kỳ mãnh liệt ($\Delta H = -130\ \text{kJ/mol}$). Nếu dùng nước hoặc axit loãng, nhiệt độ tại bề mặt tiếp xúc pha tăng vọt làm nước bay hơi dữ dội. Hơi nước gặp $\text{SO}_3$ ở pha khí tạo thành các hạt mù axit sunfuric ($\text{H}_2\text{SO}_4$) cực mịn có kích thước hạt $< 1\ \mu\text{m}$. Mù axit này rất khó ngưng tụ hoặc hấp thụ tiếp, sẽ bị luồng khí cuốn thẳng ra ngoài gây tổn thất sản phẩm và hủy hoại môi trường. Do đó, bắt buộc phải dùng axit $\text{H}_2\text{SO}_4$ nồng độ đẳng phi $98.3%$, nơi áp suất riêng phần của cả hơi nước và hơi $\text{SO}_3$ đều ở mức cực tiểu.
3. Ý nghĩa của tỉ số costic $\alpha_c$ trong công nghệ Bayer là gì?
Tỉ số costic $\alpha_c = 1.645 \cdot \frac{[\text{Na}_2\text{O}]}{[\text{Al}_2\text{O}_3]}$ biểu thị mức độ bão hòa nhôm trong dung dịch kiềm. Trong khâu hòa tách và lắng bùn đỏ, cần duy trì $\alpha_c$ ở mức cao ($1.65 - 1.75$) để dung dịch aluminat ở trạng thái giả bền, ngăn ngừa $\text{Al(OH)}_3$ tự kết tủa sớm gây tổn thất theo bùn đỏ. Ngược lại, trong khâu khuấy phân hóa kết tinh, dung dịch được làm nguội và thêm mầm để giảm độ bền, thúc đẩy $\alpha_c$ tăng vọt giải phóng kết tủa $\text{Al(OH)}_3$.
4. Biện pháp kỹ thuật nào giúp giảm tiêu hao kiềm khi xử lý quặng bôxit chất lượng thấp?
Quặng bôxit có môđun silic thấp ($\mu_{\text{Si}} < 7$) chứa nhiều kaolinit phản ứng. Giải pháp tối ưu là bổ sung sữa vôi ($3 - 4%\ \text{CaO}$ so với quặng khô) ngay tại công đoạn nghiền ướt. Vôi sẽ phản ứng chọn lọc với silic tạo kết tủa hydrogarnet tricanxi aluminat silicat không tan ($3\text{CaO} \cdot \text{Al}_2\text{O}_3 \cdot 2\text{SiO}_2 \cdot 4\text{H}_2\text{O}$), giải phóng ion $\text{Na}^+$ trở lại dung dịch dưới dạng $\text{NaOH}$, giảm tới $30 - 40%$ lượng xút tiêu hao.
5. Dây chuyền sản xuất axit sunfuric và nhôm hiđroxit tích hợp cần bảo trì định kỳ như thế nào?
- Định kỳ 6 tháng: Kiểm tra độ sụt áp ($\Delta P$) qua các tầng xúc tác $\text{V}_2\text{O}_5$; kiểm tra độ mài mòn lớp lót gạch chịu axit trong tháp sấy/hấp thụ và van bơm axit đặc.
- Định kỳ 12 tháng: Đại tu lò đốt lưu huỳnh, thay thế béc phun sương lưu huỳnh lỏng; bảo dưỡng cánh khuấy và lớp vỏ chịu áp của dàn Octola; súc rửa dàn trao đổi nhiệt làm nguội axit tưới.
- Định kỳ 24–36 tháng: Sàng lọc tách bụi tầng xúc tác 1, bổ sung $10 - 15%$ xúc tác mới; kiểm tra siêu âm độ dày thành các bồn chứa $\text{H}_2\text{SO}_4$ và Octola kiềm cao áp.
Kết luận

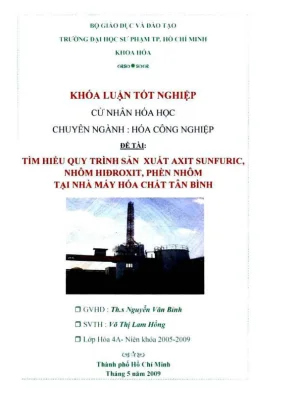

Đồ án khóa luận đã khảo sát toàn diện và hệ thống hóa thành công quy trình công nghệ sản xuất tích hợp ba sản phẩm mũi nhọn: Axit Sunfuric ($\text{H}_2\text{SO}_4$), Nhôm Hiđroxit ($\text{Al(OH)}_3$) và Phèn Nhôm tại Nhà máy Hóa chất Tân Bình.
- Thành tựu kỹ thuật: Khẳng định tính ưu việt của phương pháp tiếp xúc kép hấp thụ kép DCDA trên xúc tác $\text{V}_2\text{O}_5$, đạt hiệu suất oxy hóa $\text{SO}_2$ lên đến $99.68%$, triệt tiêu mù axit và phát tán độc hại; đồng thời chứng minh hiệu quả của quy trình Bayer cải tiến bổ sung phụ gia vôi, giúp nâng cao hiệu suất thu hồi $\text{Al}_2\text{O}_3$ từ quặng bôxit Tây Nguyên đạt $86.4%$.
- Giá trị kinh tế & Môi trường: Mô hình liên hoàn khép kín năng lượng - vật chất giúp tận dụng $100%$ nhiệt thừa phản ứng cho toàn bộ chu trình, giảm thiểu định mức tiêu hao nguyên liệu xút/lưu huỳnh, đảm bảo tiêu chuẩn nước thải và khí thải công nghiệp theo quy chuẩn hiện hành.
- Ý nghĩa đào tạo: Đề tài là cầu nối tri thức giữa lý thuyết hóa học vô cơ - hóa lý thuần túy và thực tiễn vận hành công nghiệp hóa chất quy mô lớn, đóng vai trò là tài liệu tham khảo kỹ thuật cho sinh viên, kỹ sư hóa chất và các nhà quản lý công nghiệp.
