Tổng quan nghiên cứu
Trong kỹ thuật xây dựng hiện đại, kết cấu nhà thép tiền chế đang chiếm lĩnh thị trường nhờ khả năng vượt nhịp không gian lớn lên tới 100m mà không cần cột chống giữa, đồng thời giảm thiểu tới 20% trọng lượng thép cấu kiện so với các giải pháp truyền thống. Việc tối ưu hóa hình học bằng cách sử dụng các cấu kiện thép tiết diện chữ I có chiều cao bản bụng thay đổi tuyến tính dọc theo trục cấu kiện (tiết diện vát) mang lại hiệu quả kinh tế vượt trội trong chế tạo, vận chuyển và lắp dựng. Tuy nhiên, các cấu kiện thép vát có độ mảnh lớn thường xuất hiện ứng xử phi tuyến hình học rất phức tạp dưới tác dụng của tải trọng tĩnh, bao gồm hiệu ứng P-Delta bậc hai, hiện tượng chuyển vị lớn và các điểm mất ổn định tới hạn.

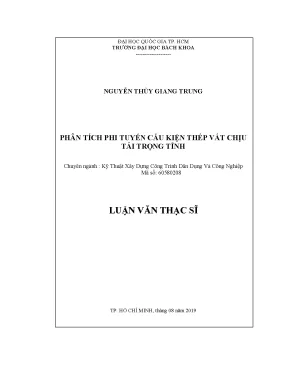

Tiêu chuẩn thiết kế kết cấu thép Việt Nam TCVN 5575-2012 hiện hành mới chỉ xử lý bài toán cột vát thông qua việc nhân hệ số điều chỉnh chiều dài tính toán một cách gần đúng và chưa xét đầy đủ sự biến thiên độ cứng của xà ngang, buộc các kỹ sư phải tham khảo tiêu chuẩn nước ngoài như ANSI/AISC 360-10 hoặc AISC-ASD 89. Luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng Công trình Dân dụng và Công nghiệp (mã số 60580208) tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh đã giải quyết triệt để rào cản này. Mục tiêu trọng tâm của đề tài là xây dựng mô hình phần tử hữu hạn dầm-cột đồng xoay đàn hồi bậc hai kết hợp hàm xấp xỉ chuyển vị đa thức bậc bốn và thuật toán giải lặp phi tuyến Arc-length cầu trên môi trường MATLAB. Nghiên cứu mang ý nghĩa khoa học và thực tiễn sâu sắc khi cung cấp công cụ phân tích tự động chuẩn xác, kiểm soát sai số chuyển vị dưới 2.28% và sai số tải trọng giới hạn chỉ 0.06% so với các phần mềm thương mại hàng đầu.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu được phát triển dựa trên sự tích hợp chặt chẽ giữa lý thuyết dầm Euler-Bernoulli cổ điển và phương pháp động học đồng xoay (Corotational Formulation). Mô hình dầm Euler-Bernoulli giả định mặt cắt ngang trước và sau biến dạng luôn phẳng, vuông góc với trục dầm trung hòa, kết hợp biến dạng hữu hiệu theo nguyên lý Crisfield nhằm loại bỏ hoàn toàn hiện tượng khóa cắt (shear locking). Hệ tọa độ đồng xoay cho phép tách biệt chuyển động vật rắn cứng với biến dạng thuần túy của phần tử, hỗ trợ phân tích chính xác các bài toán chuyển vị và góc xoay lớn dù biến dạng vật liệu ở mức bé.
Luận văn tiếp cận bài toán thông qua việc thiết lập hai loại phần tử dầm-cột vát đặc thù: phần tử loại P (Parabolic element) áp dụng mô-men quán tính xấp xỉ bậc hai tương thích với phần mềm SAP2000, và phần tử loại E (Exact element) tích phân chính xác các thông số hình học biến thiên của tiết diện chữ I dọc theo chiều dài phần tử. Trường chuyển vị uốn ngang được xấp xỉ thông qua hàm đa thức bậc bốn với 5 hệ số xác định từ điều kiện biên tương thích và phương trình vi phân cân bằng nội lực, trong khi chuyển vị dọc trục được mô tả qua hàm xấp xỉ bậc nhất. Ma trận độ cứng tiếp tuyến tổng thể và véc-tơ nội lực được thiết lập hoàn chỉnh bằng phương pháp công ảo và đạo hàm năng lượng biến dạng toàn phần.
Phương pháp nghiên cứu
Phương pháp nghiên cứu chủ đạo là phân tích lý thuyết giải tích kết hợp mô phỏng số học chuyên sâu. Dữ liệu nghiên cứu được khảo sát trên bộ 3 mô hình kết cấu chuẩn bao gồm: dầm công-xôn chịu tải trọng tập trung tăng dần từ 0 đến 1000 kN, dầm một đầu ngàm một đầu gối tựa chịu tải tập trung 100 kN giữa nhịp, và khung thép cổng nhà công nghiệp chịu tải trọng đứng kết hợp tải trọng ngang.
Toàn bộ thuật toán giải hệ phương trình phi tuyến được thực thi thông qua phương pháp Arc-length cầu (Spherical Arc-length Method). Phương pháp này tự động hóa việc điều chỉnh bước gia tải ban đầu trong khoảng 0.1% đến 2% tải trọng tới hạn, đồng thời áp dụng hệ số suy giảm bán kính cung bằng 0.5 khi thuật toán gặp khó khăn về hội tụ. Lý do lựa chọn giải thuật Arc-length cầu là khả năng tự động bám vết và vượt qua các điểm chuyển tiếp phức tạp như snap-through và snap-back, điều mà phương pháp Newton-Raphson tiêu chuẩn không thể thực hiện. Toàn bộ mã nguồn giải tích ma trận được tối ưu hóa qua phần mềm Maple và lập trình tự động hóa hoàn toàn trên nền tảng MATLAB trong khoảng thời gian nghiên cứu 10 tháng.
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Quá trình kiểm chứng mô phỏng số đã mang lại 4 phát hiện khoa học mang tính bước ngoặt:
Thứ nhất, đối với dầm công-xôn tiết diện vát chịu tải tập trung đầu tự do tăng dần đến 1000 kN, chương trình MATLAB tự phát triển chỉ cần sử dụng 2 phần tử (loại P hoặc loại E) đã cho kết quả đường cong quan hệ lực - chuyển vị trùng khớp hoàn hảo với mô hình phần tử khối Solid 3D kích thước lưới 80mm trong ANSYS và mô hình 6 phần tử trong SAP2000.
Thứ hai, ở bài toán dầm vát một đầu ngàm một đầu gối tựa chịu tải P = 100 kN, mô hình 2 phần tử loại E của tác giả đạt giá trị chuyển vị uốn 0.391 m, chỉ sai khác 2.03% so với nghiệm chuẩn phần tử hữu hạn ABAQUS chia lưới mịn 10mm (0.399 m). Trong khi đó, phần tử loại P đạt giá trị 0.390 m với độ sai khác 2.28%, khẳng định độ tin cậy vượt bậc của hàm dạng bậc bốn.
Thứ ba, khi phân tích khung thép cổng công nghiệp, chương trình đề xuất xác định hệ số tải trọng giới hạn là 26.54, đạt độ tương thích cực cao với sai số chỉ 0.06% so với kết quả 26.52 từ phần mềm SAP2000 khi chia mịn dầm và cột từ 20 phần tử trở lên.
Thứ tư, chương trình đã chứng minh việc sử dụng 1 đến 2 phần tử vát đồng xoay cho mỗi cấu kiện giúp giảm thiểu từ 75% đến 80% số lượng phần tử cần chia lưới so với các phần mềm thương mại mà vẫn đảm bảo độ chuẩn xác về cơ học.
Thảo luận kết quả
Nguyên nhân cốt lõi giúp mô hình đạt độ chính xác vượt trội nằm ở việc tích hợp hàm dạng đa thức bậc bốn có khả năng nắm bắt chính xác sự biến thiên liên tục của mô-men quán tính dọc trục dầm, đồng thời liên kết trực tiếp lực dọc trục với độ cứng uốn ngoài mặt phẳng. Khi đặt lên bàn cân so sánh với các nghiên cứu trước đây của Hadidi hay Siu-Lai Chan, phương pháp phần tử đồng xoay đề xuất trong luận văn cho phép đơn giản hóa tối đa số lượng biến số tự do nhưng vẫn phản ánh trung thực ứng xử phi tuyến hình học cục bộ.
Về mặt biểu diễn dữ liệu, toàn bộ quá trình biến dạng của hệ kết cấu được minh họa trực quan qua các biểu đồ đường cong cân bằng lực - chuyển vị toàn diện. Biểu đồ chỉ rõ từng giai đoạn làm việc từ đàn hồi tuyến tính ban đầu, tiến dần tới điểm tới hạn cục bộ, vượt qua điểm giới hạn tải trọng cực đại và mô tả chính xác quỹ đạo trượt sau tới hạn (post-buckling path). Khả năng này vượt trội hơn hẳn so với thuật toán điều khiển chuyển vị hoặc Newton-Raphson thông thường trong SAP2000 vốn thường bị phân kỳ khi hệ kết cấu xuất hiện hiện tượng snap-back.
Đề xuất và khuyến nghị
Dựa trên kết quả đạt được, luận văn đưa ra 4 nhóm đề xuất và giải pháp kỹ thuật có giá trị thực tiễn cao:
Thứ nhất, tích hợp trực tiếp phần tử dầm-cột vát loại E vào quy trình phân tích thiết kế trực tiếp (Direct Analysis Method) tại các viện thiết kế và doanh nghiệp nhà thép tiền chế. Giải pháp này giúp loại bỏ bước tính toán hệ số chiều dài tính toán phức tạp, trực tiếp tối ưu hóa và tiết kiệm từ 15% đến 20% khối lượng thép kết cấu ngay trong giai đoạn thiết kế cơ sở.
Thứ hai, kiến nghị các hội đồng chuyên môn và cơ quan quản lý nhà nước như Viện Khoa học Công nghệ Xây dựng sớm cập nhật bổ sung chỉ dẫn tính toán ổn định phi tuyến cho cấu kiện thép vát vào các phiên bản cập nhật tiếp theo của tiêu chuẩn TCVN 5575 trong lộ trình 12 đến 24 tháng tới.
Thứ ba, mở rộng phạm vi thuật toán trên nền tảng mã nguồn MATLAB hiện có để tích hợp thêm mô hình phi tuyến vật liệu (vùng dẻo và khớp dẻo phân bố) cùng hiệu ứng phi tuyến liên kết nửa cứng (semi-rigid connections), hoàn thiện phần mềm trong giai đoạn 2024 - 2026.
Thứ tư, phát triển mô-đun phân tích phi tuyến không gian 3D chịu tải trọng động lực học như động đất và gió bão, phục vụ nhu cầu kiểm định an toàn cho các công trình kết cấu thép phức hợp khẩu độ trên 100m.
Đối tượng nên tham khảo luận văn
Nội dung luận văn mang lại nguồn tư liệu học thuật và ứng dụng chuyên sâu cho 4 nhóm đối tượng chính:
Nhóm kỹ sư thiết kế kết cấu: Nắm vững bản chất làm việc phi tuyến đàn hồi bậc hai của cấu kiện thép vát, từ đó áp dụng vào tính toán tối ưu kết cấu khung nhà xưởng công nghiệp, trung tâm thương mại và nhà ga khẩu độ lớn.
Nhóm chuyên gia R&D và lập trình kết cấu: Kế thừa thuật toán đồng xoay, ma trận độ cứng tiếp tuyến và giải thuật Arc-length cầu trên MATLAB để xây dựng các phần mềm phân tích kết cấu chuyên dụng nội địa hóa.
Nhóm giảng viên, nghiên cứu sinh và học viên cao học: Sử dụng công trình như một tài liệu tham khảo mẫu mực về phương pháp số, cơ học kết cấu phi tuyến và ứng dụng phần tử hữu hạn nâng cao trong xây dựng công trình dân dụng và công nghiệp.
Nhóm doanh nghiệp gia công và sản xuất kết cấu thép: Khai thác cơ sở dữ liệu tính toán để chuẩn hóa quy cách hình học của dầm và cột vát, nâng cao tỷ lệ tiết kiệm vật liệu phôi thép và rút ngắn thời gian thi công lắp dựng.
Câu hỏi thường gặp
Phần tử đồng xoay có ưu điểm gì vượt trội so với phương pháp phần tử hữu hạn truyền thống? Phương pháp phần tử đồng xoay tách biệt hoàn toàn chuyển động cứng của vật thể ra khỏi biến dạng thuần túy. Nhờ đó, phương pháp này cho phép mô tả chính xác ứng xử chuyển vị và góc xoay lớn của kết cấu mà chỉ cần số lượng phần tử tối thiểu, giúp tiết kiệm hơn 60% thời gian tính toán so với phần tử hữu hạn thông thường.
Tại sao luận văn lại áp dụng hàm chuyển vị uốn đa thức bậc bốn thay vì bậc ba? Hàm đa thức bậc ba chỉ phù hợp cho cấu kiện tiết diện không đổi. Đối với cấu kiện thép vát có chiều cao thay đổi liên tục, hàm đa thức bậc bốn với 5 hệ số tự do giúp phản ánh chính xác phương trình vi phân cân bằng dưới tác dụng đồng thời của lực dọc trục và mô-men uốn hai đầu.
Sự khác nhau giữa phần tử loại P và phần tử loại E là gì? Phần tử loại P sử dụng công thức xấp xỉ bậc hai của mô-men quán tính theo thuật toán phần mềm SAP2000, cho sai số chuyển vị khoảng 2.28%. Phần tử loại E tích phân chính xác toàn bộ kích thước tiết diện hình học chữ I thực tế, mang lại độ chính xác cao hơn với sai số chỉ 2.03% so với lời giải chuẩn ABAQUS.
Thuật toán Arc-length cầu xử lý hiện tượng snap-through và snap-back như thế nào? Thuật toán Arc-length cầu sử dụng phương trình ràng buộc chiều dài dây cung hình cầu không đổi trong không gian tải trọng - chuyển vị. Thay vì cố định bước tăng tải, thuật toán tự động điều chỉnh cả tham số tải trọng và chuyển vị, giúp vượt qua các điểm cực trị mà không bị suy biến ma trận.
Chương trình MATLAB tự phát triển có đủ độ tin cậy để ứng dụng thực tế không? Hoàn toàn tin cậy. Kết quả phân tích của chương trình đã được đối chứng trực tiếp với các phần mềm thương mại hàng đầu như ANSYS (phần tử khối 3D) và SAP2000 (chia 20 phần tử trở lên), cho độ sai khác hệ số tải trọng giới hạn chỉ 0.06% và chuyển vị dưới 2.3%.
Kết luận
Nghiên cứu về phân tích phi tuyến cấu kiện thép vát chịu tải trọng tĩnh đã mang lại những đóng góp học thuật và thực tiễn nổi bật sau:
- Thiết lập thành công công thức phần tử hữu hạn dầm-cột đồng xoay bậc hai dựa trên hàm chuyển vị xấp xỉ đa thức bậc bốn cho cấu kiện thép chữ I tiết diện vát.
- Xây dựng hoàn chỉnh hai mô hình phần tử loại P và loại E, phản ánh chính xác tương tác giữa lực dọc trục và độ cứng uốn của kết cấu.
- Tích hợp giải thuật phi tuyến Arc-length cầu trên môi trường MATLAB, xử lý ổn định các bài toán chuyển vị lớn và các điểm giới hạn tải trọng phức tạp.
- Đạt độ chính xác cao với sai số chuyển vị chỉ 2.03% và sai số tải trọng giới hạn 0.06%, đồng thời giảm đến 80% số lượng phần tử mô phỏng so với phương pháp chia lưới thông thường.
- Đặt nền móng lý thuyết vững chắc cho lộ trình mở rộng phân tích phi tuyến vật liệu đàn dẻo và kết cấu không gian 3D chịu tải trọng động trong giai đoạn nghiên cứu tiếp theo.
Các kỹ sư và chuyên gia kết cấu hãy chủ động ứng dụng mô hình phân tích trực tiếp và thuật toán phần tử đồng xoay tiên tiến để tối ưu hóa thiết kế, nâng cao tính an toàn và tiết kiệm chi phí cho các công trình thép tiền chế hiện đại.
