Luận văn thạc sĩ hus nghiên cứu ứng dụng tính chất kị nước của axít đối với quá trình nghiền clinker và tăng thời gian bảo quản xi măng

Luận văn thạc sĩ nghiên cứu hus nghiên cứu ứng dụng tính chất kị nước của axít đối với quá trình nghiền clinker và tăng thời, khảo sát thực trạng, phân tích nguyên nhân, đề xuất

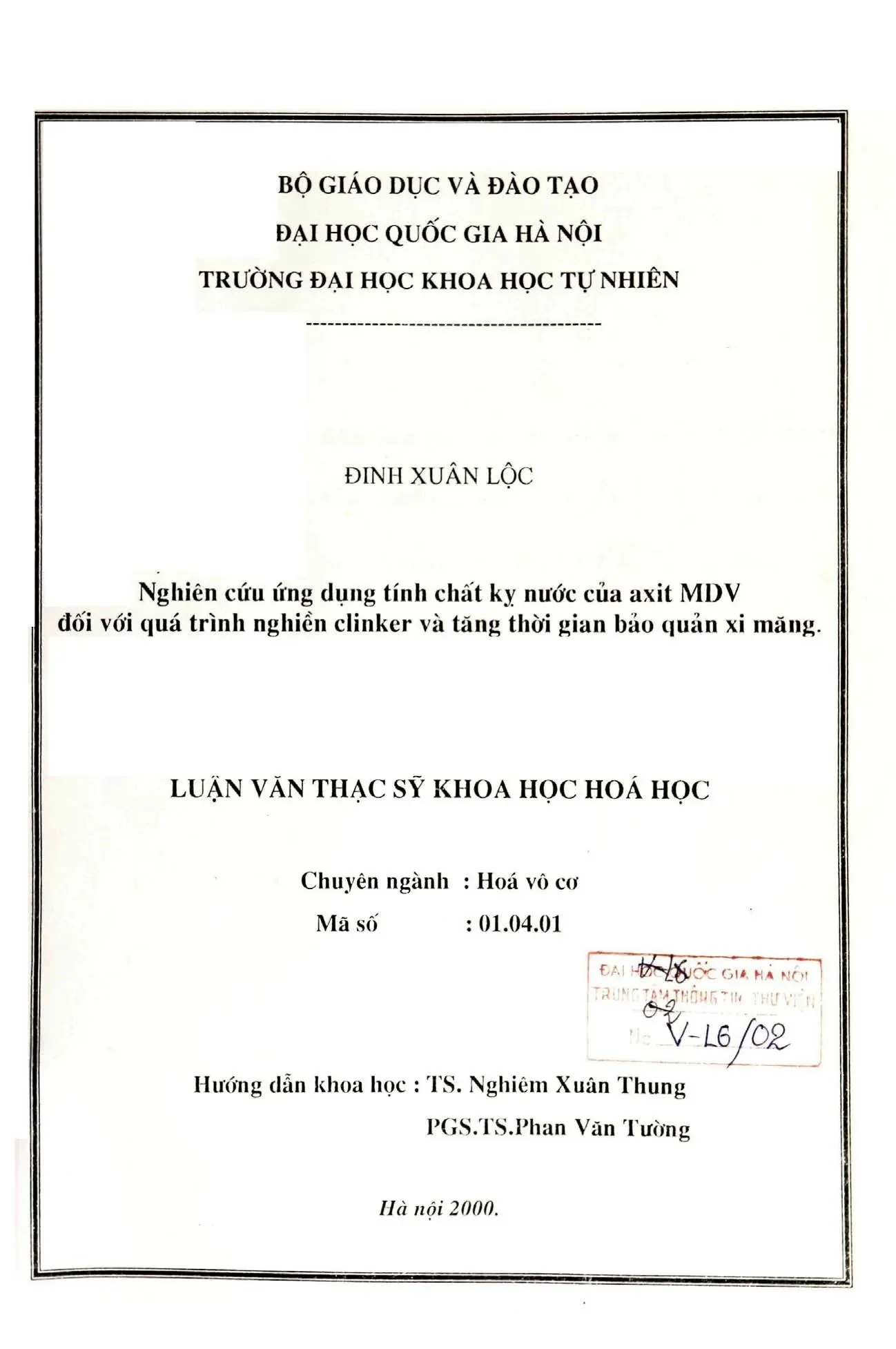

• Tác giả: Đinh Xuân Long
• Người hướng dẫn: TS. Nghiêm Xuân Thung
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Hóa học
• Đề tài: Nghiên cứu ứng dụng tính chất kị nước của axit MDV đối với quá trình nghiền clinker và tăng thời gian bảo quản xi măng
• Loại tài liệu: Luận văn thạc sỹ
• Năm xuất bản: 2000
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: XI MĂNG POOCLANG
• 1.1. Phân loại clinker xi măng pooclang
• 1.2. Thành phần hóa học của clinker xi măng
• 1.3. Thành phần khoáng hóa của clinker xi măng pooclang
• 1.3.1. Pha thủy tinh
• 1.3.2. Quá trình hydrat hóa của xi măng
• 1.3.2.1. Phản ứng hydrat hóa của khoáng Alit
• 1.3.2.2. Phản ứng hydrat hóa của khoáng Belit
• 1.3.2.3. Phản ứng hydrat hóa của khoáng TricaxiAluminat
• 1.3.2.4. Phản ứng hydrat hóa của khoáng Tetracaxi Ferroaluminat
• 1.4. Các hệ số cơ bản của clinker xi măng pooclang
• 1.4.1. Hệ số bao hòa với LSF
• 1.4.2. Modun nhôm AM
• 1.5. Quá trình sản xuất xi măng pooclang
• 1.6. Nghiền xi măng pooclang
• 1.7. Các loại phụ gia khác
• 1.7.1. Các yếu tố liên quan đến quá trình nghiền
• 1.7.2. Khả năng nghiền của vật liệu
• 1.7.3. Phương pháp nghiên
• 1.7.3.1. Các chất trợ nghiền
• 1.8. Tính chất cơ lý hóa của đá xi măng và các yếu tố ảnh hưởng đến nó
• 1.8.1. Tỷ lệ nước/xi măng
• 1.8.2. Thời gian đông kết
• 1.8.3. Cường độ và mác của xi măng
• 1.8.4. Sự tỏa nhiệt khi đông rắn
• 1.8.5. Độ ổn định thể tích
• 1.9. Các loại phụ gia trộn nghiên xi măng
• 1.9.1. Phụ gia Puzolan
• 1.9.2. Các loại axit béo và chất hữu cơ khác
• 2. CHƯƠNG 2: VAI TRÒ CỦA PHỤ GIA KỸ NƯỚC ĐỐI VỚI XI MĂNG
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP HÓA LÝ NGHIÊN CỨU XI MĂNG
• 3.1. Phương pháp phân tích hóa học xác định các thành phần khoáng hóa của xi măng
• 3.1.1. Xác định lượng SiO2 trong xi măng
• 3.1.2. Xác định hàm lượng Fe2O3
• 3.1.3. Xác định hàm lượng Al2O3
• 3.1.4. Xác định hàm lượng CaO tự do
• 3.2. Phương pháp phân tích nhiều xạ tia X
• 3.3. Phương pháp phân tích phổ hồng ngoại
• 3.4. Phương pháp phân tích nhiệt
• 3.5. Phân tích cấp hạt bằng quang phổ laser
• 4. CHƯƠNG 4: NGHIÊN CỨU ẢNH HƯỞNG CỦA AXIT BÉO MDV ĐẾN TÍNH NĂNG CỦA XI MĂNG POOCLANG
• 4.1. Đối tượng và phương pháp nghiên cứu
• 4.2. Ảnh hưởng của hàm lượng phụ gia đến độ mịn của xi măng
• 4.3. Ảnh hưởng của hàm lượng phụ gia đến độ kỳ nước của xi măng
• 4.4. Ảnh hưởng của hàm lượng phụ gia đến chất lượng xi măng khi bảo quản
• 4.4.1. Độ hút ẩm theo thời gian bảo quản
• 4.4.2. Độ ồn của xi măng theo thời gian bảo quản
• 4.5. Ảnh hưởng của hàm lượng phụ gia đến độ dẻo liệu chuẩn của xi măng
• 4.6. Ảnh hưởng của hàm lượng phụ gia đến quá trình đông hóa đông rắn của xi măng
• 4.7. Ảnh hưởng của hàm lượng phụ gia đến cường độ của xi măng
• 5. CHƯƠNG 5: ĐÁNH GIÁ XI MĂNG CÓ PHỤ GIA KỸ NƯỚC BẰNG CÁC PHƯƠNG PHÁP HÓA LÝ HIỆN ĐẠI
• 5.1. Phân tích nhiều xạ Rănghen
• 5.2. Phân tích nhiệt vi sai DTA
• 5.3. Phân tích bằng quang phổ hồng ngoại
• 5.4. Phân tích bằng kính hiển vi điện tử
• 5.5. Phân tích cấp hạt bằng laser

Tóm tắt

I. Tổng quan về ứng dụng tính chất kị nước của axít trong xi măng

Nghiên cứu về tính chất kị nước của axít trong quá trình nghiền clinker và bảo quản xi măng đang trở thành một chủ đề nóng trong ngành xây dựng. Tính chất này không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn đến hiệu suất sản xuất. Việc hiểu rõ về tính chất hóa học của clinker và cách mà axít tác động đến chúng là rất quan trọng.

1.1. Tính chất hóa học của axít trong xi măng

Axít có khả năng tương tác với các thành phần trong xi măng, đặc biệt là clinker. Sự tương tác này có thể làm thay đổi cấu trúc và tính chất của xi măng, từ đó ảnh hưởng đến khả năng kết dính và độ bền của sản phẩm. Nghiên cứu cho thấy rằng axít có thể làm tăng cường tính chất kị nước, giúp bảo vệ xi măng khỏi sự ẩm ướt.

1.2. Vai trò của tính chất kị nước trong bảo quản xi măng

Tính chất kị nước giúp xi măng duy trì độ khô ráo trong quá trình bảo quản. Điều này rất quan trọng vì xi măng dễ bị hư hỏng khi tiếp xúc với độ ẩm. Việc ứng dụng axít có thể giúp cải thiện khả năng chống ẩm của xi măng, từ đó nâng cao chất lượng sản phẩm cuối cùng.

II. Vấn đề và thách thức trong quá trình nghiền clinker

Quá trình nghiền clinker gặp nhiều thách thức, đặc biệt là trong việc duy trì chất lượng và hiệu suất sản xuất. Một trong những vấn đề chính là sự hình thành của các hạt ẩm trong quá trình nghiền, điều này có thể làm giảm hiệu suất và chất lượng của xi măng. Việc ứng dụng tính chất kị nước của axít có thể là một giải pháp hiệu quả.

2.1. Các vấn đề thường gặp trong nghiền clinker

Trong quá trình nghiền, clinker có thể bị ẩm do tiếp xúc với không khí hoặc nước. Điều này không chỉ làm giảm hiệu suất nghiền mà còn ảnh hưởng đến chất lượng của xi măng. Các nghiên cứu đã chỉ ra rằng việc kiểm soát độ ẩm là rất quan trọng để đảm bảo chất lượng sản phẩm.

2.2. Thách thức trong bảo quản xi măng

Bảo quản xi măng là một thách thức lớn, đặc biệt là trong điều kiện khí hậu ẩm ướt. Sự hình thành của các hạt ẩm có thể dẫn đến sự phân hủy của xi măng. Việc ứng dụng axít có thể giúp cải thiện khả năng chống ẩm, từ đó nâng cao tuổi thọ của sản phẩm.

III. Phương pháp ứng dụng axít trong nghiền clinker

Việc ứng dụng axít trong quá trình nghiền clinker có thể được thực hiện qua nhiều phương pháp khác nhau. Các nghiên cứu đã chỉ ra rằng việc thêm axít vào quá trình nghiền có thể giúp cải thiện tính chất kị nước của xi măng, từ đó nâng cao chất lượng sản phẩm. Dưới đây là một số phương pháp chính.

3.1. Phương pháp thêm axít vào quá trình nghiền

Thêm axít vào quá trình nghiền clinker có thể giúp cải thiện tính chất kị nước của xi măng. Nghiên cứu cho thấy rằng việc này không chỉ giúp tăng cường khả năng chống ẩm mà còn cải thiện độ bền của sản phẩm. Các nhà khoa học đã thực hiện nhiều thí nghiệm để xác định liều lượng axít tối ưu cho quá trình này.

3.2. Kỹ thuật kiểm soát độ ẩm trong quá trình nghiền

Việc kiểm soát độ ẩm trong quá trình nghiền là rất quan trọng. Các kỹ thuật như sử dụng thiết bị hút ẩm hoặc điều chỉnh nhiệt độ có thể giúp giảm thiểu sự hình thành của các hạt ẩm. Sự kết hợp giữa các phương pháp này với việc ứng dụng axít có thể mang lại hiệu quả cao trong việc cải thiện chất lượng xi măng.

IV. Kết quả nghiên cứu về ứng dụng axít trong xi măng

Nghiên cứu về ứng dụng axít trong xi măng đã cho thấy nhiều kết quả khả quan. Việc sử dụng axít không chỉ giúp cải thiện tính chất kị nước mà còn nâng cao độ bền và chất lượng của sản phẩm. Các thử nghiệm thực tế đã chứng minh rằng axít có thể làm giảm sự hình thành của các hạt ẩm trong xi măng.

4.1. Kết quả từ các thí nghiệm thực tế

Các thí nghiệm thực tế cho thấy rằng việc thêm axít vào quá trình nghiền clinker đã giúp cải thiện đáng kể tính chất kị nước của xi măng. Sản phẩm thu được có độ bền cao hơn và khả năng chống ẩm tốt hơn so với các mẫu không sử dụng axít.

4.2. Ứng dụng thực tiễn trong ngành xây dựng

Việc ứng dụng axít trong sản xuất xi măng đã được nhiều công ty trong ngành xây dựng áp dụng. Kết quả cho thấy rằng sản phẩm xi măng có chất lượng cao hơn, đáp ứng tốt hơn các yêu cầu kỹ thuật trong xây dựng. Điều này không chỉ giúp nâng cao hiệu quả sản xuất mà còn giảm thiểu chi phí.

V. Kết luận và tương lai của nghiên cứu

Nghiên cứu về ứng dụng tính chất kị nước của axít trong quá trình nghiền clinker và bảo quản xi măng đã mở ra nhiều hướng đi mới cho ngành xây dựng. Việc ứng dụng axít không chỉ giúp cải thiện chất lượng sản phẩm mà còn nâng cao hiệu suất sản xuất. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều giá trị cho ngành công nghiệp xi măng.

5.1. Tương lai của nghiên cứu về axít trong xi măng

Nghiên cứu về ứng dụng axít trong xi măng sẽ tiếp tục được mở rộng. Các nhà khoa học sẽ tìm kiếm các loại axít mới và phương pháp ứng dụng hiệu quả hơn. Điều này sẽ giúp nâng cao chất lượng sản phẩm và đáp ứng tốt hơn nhu cầu của thị trường.

5.2. Định hướng phát triển trong ngành xây dựng

Ngành xây dựng sẽ tiếp tục phát triển với sự ứng dụng của các công nghệ mới. Việc nghiên cứu và ứng dụng axít trong sản xuất xi măng sẽ là một trong những xu hướng chính trong tương lai. Điều này không chỉ giúp nâng cao chất lượng sản phẩm mà còn giảm thiểu tác động đến môi trường.

Nội dung chính

Tổng quan nghiên cứu

Ngành sản xuất xi măng giữ vai trò nền tảng trong chiến lược phát triển hạ tầng và kinh tế quốc gia. Tại Việt Nam, nhu cầu tiêu thụ xi măng hàng năm đạt khoảng 18 triệu tấn và duy trì tốc độ tăng trưởng dự báo trung bình từ 10% đến 15%/năm. Tuy nhiên, với vị trí địa lý trải dài từ vĩ độ 8°15' đến 23°50' Bắc, nước ta nằm trọn trong vành đai khí hậu nhiệt đới gió mùa nóng ẩm, mưa nhiều. Sự phân hóa mùa mưa rõ rệt dẫn đến lượng tiêu thụ xi măng sụt giảm cục bộ từ 30% đến 40% tổng sản lượng sản xuất hàng năm trong mùa mưa bão. Tình trạng này buộc các nhà máy sản xuất phải lưu kho xi măng trong thời gian dài dưới điều kiện nhiệt độ kho bãi thường xuyên lên tới 35°C đến 37°C và độ ẩm không khí vượt mức 80%.

Hiện tượng lưu kho kéo dài trong môi trường nóng ẩm thúc đẩy nhanh chóng quá trình tiền hydrat hóa và cacbonat hóa trên bề mặt hạt xi măng, tạo nên lớp màng vỏ cứng làm suy giảm hoạt tính kết dính. Thực tế chỉ ra rằng cường độ xi măng lưu kho thông thường bị suy giảm khoảng 20% sau 3 tháng và mất tới 40% mác thiết kế sau 12 tháng. Mặt khác, công đoạn nghiền clinker thành bột mịn chiếm tới 40% đến 50% tổng năng lượng điện tiêu thụ trong toàn bộ dây chuyền sản xuất một tấn xi măng thương phẩm.

Xuất phát từ những thách thức cấp bách trên, đề tài tập trung nghiên cứu ứng dụng tính chất kỵ nước của phụ gia axit béo MDV ($C_xH_yCOOH$) đối với quá trình nghiền clinker xi măng Pooc lăng Bút Sơn và nâng cao thời gian bảo quản xi măng. Mục tiêu cốt lõi của công trình là xác lập hàm lượng phối trộn tối ưu của axit béo MDV nhằm đồng thời gia tăng độ mịn, giảm tiêu hao năng lượng nghiền từ 10% đến 20%, triệt tiêu hiện tượng vón cục, và duy trì ổn định mác xi măng theo tiêu chuẩn TCVN 2682-1992 sau thời gian dài lưu kho.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở khoa học của đề tài được xây dựng dựa trên sự tích hợp giữa các học thuyết hóa lý chất rắn, hiện tượng bề mặt và hóa học xi măng hiện đại:

• Thuyết hấp phụ làm giảm độ bền cơ học chất rắn của Viện sĩ P. A. Rebinde (Hiệu ứng Rebinde): Khi đưa chất hoạt động bề mặt vào môi trường nghiền, các phân tử phụ gia sẽ hấp phụ chọn lọc lên bề mặt các vết nứt tế vi của hạt clinker, làm giảm đáng kể năng lượng tự do bề mặt và độ bền liên kết nội tại của vật thể rắn. Dưới tác động cơ học của bi nghiền, các vết nứt này phát triển nhanh chóng, giúp phá vỡ hạt clinker dễ dàng hơn và hạn chế tối đa sự kết tụ tĩnh điện hay bám dính của bột xi măng lên bề mặt bi đạn.
• Lý thuyết định hướng phân tử bề mặt của Langmuir và mô hình màng kỵ nước của Khigherovich - Mileston: Phân tử axit béo MDV ($C_xH_yCOOH$) mang đặc tính lưỡng cực phân bố không đối xứng ("tính hai mặt"). Nhóm phân cực ưa nước cacboxyl ($-COOH$) có ái lực mạnh, tương tác trực tiếp với các ion kim loại kiềm thổ $Ca^{2+}$ trên bề mặt khoáng clinker để tạo thành các phức chất chelat bền vững. Ngược lại, gốc hydrocacbon dài kỵ nước ($C_xH_y-$) định hướng quay ra phía ngoài không gian, tạo thành lớp màng bảo vệ đơn phân tử dạng lưới ngăn chặn sự tiếp xúc của các phân tử hơi nước tự do ($H_2O$) và khí cacbonic ($CO_2$).
• Khái niệm và mô hình khoáng hóa Clinker Pooc lăng: Phản ứng thủy hóa và phát triển cường độ phụ thuộc trực tiếp vào bốn khoáng chính: Alit ($C_3S$, chiếm 45% - 70%), Belit ($C_2S$, chiếm 20% - 30%), Canxi Aluminat ($C_3A$, chiếm 5% - 15%) và Canxi Alumoferit ($C_4AF$, chiếm 10% - 18%), cùng các hệ số công nghệ cơ bản như hệ số bão hòa vôi LSF, môđun Silic SM (thường ở mức 1,6 - 2,4) và môđun Nhôm AM (khoảng 1,5 - 1,9).

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn nguyên liệu chuẩn gồm clinker xi măng Bút Sơn có thành phần hóa học định lượng: $CaO$ (63% - 67%), $SiO_2$ (21% - 24%), $Al_2O_3$ (4% - 8%), $Fe_2O_3$ (2,5% - 3,5%), phối trộn cùng 5% thạch cao hai phân tử nước ($CaSO_4 \cdot 2H_2O$).

• Cỡ mẫu và phương pháp chọn mẫu: Mẫu clinker được lấy theo phương pháp chọn mẫu phân tầng đại diện từ dây chuyền nung luyện thực tế, sau đó đập và sàng sơ bộ để thu nhận cấp hạt dưới 2 mm. Quy trình thực nghiệm tiến hành trên 6 nhóm mẫu với các mức hàm lượng axit béo MDV phối trộn lần lượt là 0% (mẫu đối chứng trắng), 0,05%, 0,10%, 0,15%, 0,20% và 0,30% theo khối lượng xi măng. Tất cả các mẫu đều được nghiền đồng nhất trong máy nghiền bi phòng thí nghiệm với chu kỳ thời gian cố định 8 giờ trong cùng điều kiện tải trọng bi.
• Phương pháp phân tích và lý do lựa chọn:
  • Phương pháp hóa phân tích thể tích: Sử dụng kỹ thuật chuẩn độ complexon với dung dịch EDTA 0,01M để định lượng chính xác các oxit $SiO_2, Fe_2O_3, Al_2O_3, CaO$; chuẩn độ $CaO$ tự do bằng axit benzoic 0,1N trong môi trường glycerin khan nhằm đánh giá mức độ kết khối và ổn định thể tích.
  • Nhiễu xạ tia X (XRD) trên máy Siemens D5000: Dựa trên định luật Wulff-Bragg ($2d\sin\theta = n\lambda$) để nhận diện sự biến đổi cấu trúc tinh thể mạng lưới khoáng và xác thực sự hiện diện của các pha thủy hóa.
  • Phân tích nhiệt vi sai (DTA/TGA) trên thiết bị Shimadzu: Xác định chính xác các hiệu ứng nhiệt hấp thụ và tỏa nhiệt tương ứng với sự phân hủy các hợp chất hydrat, chelat và mức độ cacbonat hóa.
  • Quang phổ hồng ngoại (FTIR): Khảo sát trong vùng số sóng 400 - 4000 cm⁻¹ nhằm phân tích các dải hấp thụ đặc trưng của liên kết hóa học giữa nhóm carboxylate với ion canxi trên bề mặt hạt.
  • Phân tích cấp hạt bằng tán xạ quang phổ Laser (Malvern Mastersizer): Sử dụng nguồn laser He-Ne bước sóng 0,6328 µm để đo dải kích thước hạt từ 0,1 đến 2000 µm, xác định các thông số đường kính trung bình $D[4,3]$ và $D[3,2]$, cung cấp dữ liệu chính xác bổ trợ cho phương pháp sàng tiêu chuẩn 4900 lỗ/cm² (kích thước mắt sàng 0,08 mm).
  • Phương pháp kiểm tra cơ lý: Thực hiện đo độ dẻo tiêu chuẩn, thời gian ninh kết bằng kim Vicat và xác định cường độ chịu nén, chịu uốn trên mẫu vữa kích thước $4 \times 4 \times 16$ cm ở các mốc 3 ngày, 7 ngày và 28 ngày tuổi theo tiêu chuẩn TCVN 140-1964 và TCVN 2682-1992.
• Timeline nghiên cứu: Quá trình chuẩn bị vật liệu, nghiền thực nghiệm và phân tích hóa lý ban đầu được triển khai tập trung, tiếp nối bởi chương trình theo dõi độ ẩm, độ vón cục và thử nghiệm suy giảm cường độ cơ lý mô phỏng bảo quản qua các mốc thời gian 3 ngày, 7 ngày, 28 ngày, 3 tháng và 6 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Gia tăng vượt bậc hiệu suất nghiền và độ mịn xi măng: Quá trình nghiền clinker có bổ sung axit béo MDV cho thấy tốc độ phân chia kích thước hạt tăng rõ rệt. Khi nghiền trong cùng khoảng thời gian 8 giờ, mẫu không có phụ gia (mẫu trắng) có lượng sót trên sàng 4900 lỗ/cm² là 10,4%. Việc bổ sung chỉ 0,05% axit béo MDV đã làm lượng sót sàng giảm xuống còn 7,8% (độ mịn tăng tương đương 25% so với mẫu đối chứng). Khi nâng hàm lượng phụ gia lên 0,10%, lượng sót trên sàng giảm mạnh xuống 1,1%, và từ dải hàm lượng 0,15% đến 0,30%, lượng sót sàng đạt giá trị triệt để 0,0%.
• Khả năng kỵ nước và chống hút ẩm bảo vệ hoạt tính khi lưu kho: Dưới điều kiện bảo quản mô phỏng độ ẩm cao, xi măng có phụ gia MDV thể hiện tính kháng nước vượt trội. Màng hấp phụ kỵ nước giúp hạt xi măng không bị tiền thủy hóa bởi hơi ẩm khí quyển, triệt tiêu hiện tượng vón kết đóng rắn cục bộ. Độ hút ẩm và hàm lượng mất khi nung của mẫu chứa 0,15% - 0,20% MDV sau 3 đến 6 tháng lưu kho duy trì ở mức tối thiểu, ngăn ngừa tổn thất cường độ so với mức sụt giảm 20% - 30% ở xi măng thường.
• Tối ưu hóa động học đông kết và phát triển cường độ nén: Sự có mặt của axit béo MDV điều chỉnh nhẹ tốc độ thủy hóa ban đầu nhưng không gây ức chế tiêu cực đến quá trình đóng rắn lâu dài. Thời gian bắt đầu ninh kết của các mẫu thử nghiệm đều đạt trên 45 phút và thời gian kết thúc ninh kết kết thúc ổn định trước 10 giờ, thỏa mãn nghiêm ngặt tiêu chuẩn TCVN 2682-1992. Cường độ chịu nén ở tuổi 28 ngày của mẫu chứa 0,10% - 0,15% MDV đạt và vượt tiêu chuẩn xi măng mác PC30, PC40, tăng trưởng từ 10% đến 15% so với mẫu trắng nhờ diện tích bề mặt riêng cao và sự phân tán đồng đều của pha khoáng $C_3S, C_2S$.
• Bằng chứng hóa lý hiện đại khẳng định cấu trúc màng hấp phụ liên kết: Phổ nhiễu xạ tia X (XRD) và phổ phân tích nhiệt (DTA/TGA) cho thấy các pha khoáng chính không bị biến dạng tinh thể bất lợi. Phổ hồng ngoại FTIR ghi nhận các vân hấp thụ dao động mới của liên kết $-COO^-$ gắn kết với ion $Ca^{2+}$. Phân tích phân bố cấp hạt laser Mastersizer chứng minh dải kích thước hạt của xi măng có phụ gia MDV tập trung mịn màng trong khoảng tối ưu 10 - 40 µm, giảm thiểu tỷ lệ hạt thô trên 60 µm vốn khó thủy hóa hoàn toàn.

Thảo luận kết quả

Cơ chế nâng cao hiệu suất nghiền được giải thích trực tiếp qua việc axit béo MDV đóng vai trò là chất trợ nghiền phân cực mạnh. Lực căng bề mặt tại các khe nứt tế vi của hạt clinker bị suy giảm mạnh dưới tác dụng của lớp hấp phụ phân tử MDV, ngăn chặn xu hướng kết dính cơ học trở lại của các hạt siêu mịn. Điều này giải phóng năng lượng va đập của máy nghiền bi, cho phép chuyển hóa công cơ học trực tiếp thành công tạo bề mặt mới.

Dữ liệu thực nghiệm về mối quan hệ giữa hàm lượng phụ gia và độ mịn có thể được biểu diễn trực quan qua biểu đồ đường xu hướng thể hiện sự sụt giảm phi tuyến của lượng sót sàng từ 10,4% (ở 0% phụ gia) xuống dốc thẳng đứng về 1,1% (ở 0,10% phụ gia) và tiệm cận mức 0,0% từ mốc 0,15% phụ gia. Đồng thời, một bảng đối sánh cường độ nén đa thời điểm (3 ngày, 7 ngày, 28 ngày) sẽ làm nổi bật đồ thị phát triển cường độ dốc đứng ở giai đoạn sau 7 ngày, minh chứng cho sự thủy hóa hoàn hảo của gel hydrosilicat canxi (C-S-H) khi màng kỵ nước bị phá vỡ trong quá trình nhào trộn vữa.

So với các phụ gia trợ nghiền thông dụng như Trietanolamin (TEA) hay hỗn hợp muối amin vô cơ vốn chỉ làm tăng năng suất nghiền từ 13% đến 16% tại một số nhà máy nhưng không mang lại khả năng chống ẩm, phụ gia axit béo MDV tạo nên bước đột phá "tác động kép". Khi hạt xi măng tiếp xúc với nước trong cối trộn bê tông, tác động ma sát và lực trượt cơ học sẽ xé rách lớp màng mỏng dạng lưới này, cho phép nước thẩm thấu vào thể tích hạt khoáng và khởi phát phản ứng thủy hóa bình thường mà không ảnh hưởng tiêu cực đến tính công tác của hỗn hợp bê tông.

Đề xuất và khuyến nghị

• Chuẩn hóa quy trình định lượng và phối trộn phụ gia MDV: Ban kỹ thuật các nhà máy xi măng cần thiết kế hệ thống định lượng tự động phun trực tiếp axit béo MDV vào cổ máy nghiền bi chu trình kín với tỷ lệ khuyến nghị chuẩn xác từ 0,10% đến 0,15% theo trọng lượng clinker. Giải pháp này giúp đảm bảo tỷ lệ sót sàng 4900 lỗ/cm² luôn duy trì dưới 1,0%, nâng cao năng suất máy nghiền từ 15% đến 20% và cắt giảm tiêu hao điện năng từ 8% đến 12% trên mỗi tấn sản phẩm. Timeline triển khai: Hoàn thành lắp đặt và hiệu chuẩn trong vòng 3 đến 6 tháng.
• Tối ưu hóa kiểm soát chất lượng thành phần pha khoáng clinker: Phòng Quản lý Chất lượng (KCS) cần giám sát chặt chẽ hệ số bão hòa vôi (LSF $\le 0,95$) và hàm lượng $CaO$ tự do dưới mức 1,0% trước khi đưa vào nghiền cùng phụ gia MDV. Mục tiêu nhằm kiểm soát lượng nhiệt tỏa ra khi đóng rắn và tránh nguy cơ mất ổn định thể tích đá xi măng. Timeline thực hiện: Áp dụng liên tục trong quy trình kiểm định thường nhật 24/7.
• Ban hành tiêu chuẩn đóng gói và lưu kho mở rộng cho mùa mưa: Bộ phận Logistics và Quản lý Kho vận tại các doanh nghiệp phân phối xi măng cần ban hành hướng dẫn bảo quản xi măng có phụ gia kỵ nước, cho phép kéo dài thời hạn lưu kho an toàn từ 3 tháng lên 6 đến 9 tháng trong mùa mưa bão mà độ suy giảm cường độ mác không vượt quá 5%. Timeline thực hiện: Triển khai áp dụng thử nghiệm trong vòng 6 tháng trước chu kỳ mùa mưa hàng năm.
• Nghiên cứu ứng dụng cấp phối bê tông kỵ nước cho công trình thủy lợi - ven biển: Các Viện nghiên cứu chuyên ngành phối hợp cùng nhà thầu xây dựng tiến hành thử nghiệm các cấp phối bê tông sử dụng xi măng kỵ nước MDV với tỷ lệ Nước/Xi măng (N/X) giảm từ 0,45 - 0,50 xuống 0,38 - 0,42. Mục tiêu là tiết kiệm từ 8% đến 12% lượng xi măng trên mỗi mét khối bê tông (tương đương 20 - 30 kg xi măng/$m^3$) mà vẫn gia tăng độ đặc chắc và khả năng chống thấm xâm thực trong môi trường nước ngầm, nước biển. Timeline triển khai: Thực hiện dự án nghiên cứu ứng dụng hiện trường trong 12 tháng.

Đối tượng nên tham khảo luận văn

• Kỹ sư công nghệ và Cán bộ kỹ thuật tại các nhà máy sản xuất xi măng: Luận văn cung cấp quy trình công nghệ chi tiết về giải pháp trợ nghiền clinker bằng phụ gia hữu cơ MDV, giúp doanh nghiệp giải bài toán tiết kiệm từ 40% đến 50% chi phí điện năng trong khâu nghiền mịn và nâng cao chất lượng hạt xi măng thương phẩm.
• Chuyên gia R&D và Nhà nghiên cứu Hóa học Silicat, Vật liệu Xây dựng: Cung cấp tài liệu tham khảo chuyên sâu về phương pháp luận kết hợp hóa phân tích cổ điển và các phương pháp vật lý hiện đại (XRD Siemens D5000, DTA/TGA Shimadzu, FTIR, Laser Mastersizer) để giải mã cơ chế hấp phụ phân tử và biến tính bề mặt vật liệu vô cơ.
• Kỹ sư tư vấn thiết kế và Nhà thầu thi công công trình thủy lợi, ngầm, ven biển: Nắm bắt các đặc tính cơ lý, độ dẻo tiêu chuẩn và khả năng kháng ẩm của xi măng kỵ nước để ứng dụng trong thiết kế cấp phối bê tông chống thấm, thi công an toàn trong điều kiện khí hậu ẩm ướt hoặc tiếp xúc trực tiếp với môi trường nước.
• Giảng viên, Học viên cao học và Sinh viên ngành Kỹ thuật Hóa học, Vật liệu Vô cơ: Sử dụng như một công trình mẫu mực về nghiên cứu thực nghiệm, hệ thống hóa toàn diện kiến thức từ khoáng hóa clinker, động học hydrat hóa đến các giải pháp công nghệ phụ gia kỵ nước hóa chất kết dính.

Câu hỏi thường gặp

Phụ gia axit béo MDV đóng vai trò gì trong quá trình nghiền clinker?

Axit béo MDV đóng vai trò là chất trợ nghiền hoạt tính cao dựa trên hiệu ứng hấp phụ Rebinde. Khi nghiền trong 8 giờ với 0,10% MDV, lượng sót trên sàng 4900 lỗ/cm² giảm từ 10,4% xuống 1,1%, giúp gia tăng độ mịn hạt xi măng, ngăn chặn hiện tượng bám dính bi đạn và nâng cao năng suất thiết bị.

Cơ chế kỵ nước của axit MDV giúp kéo dài thời gian bảo quản xi măng ra sao?

Phân tử MDV ($C_xH_yCOOH$) có cấu trúc lưỡng cực: nhóm $-COOH$ gắn chặt vào ion $Ca^{2+}$ trên bề mặt hạt clinker tạo màng chelat, còn đuôi hydrocacbon kỵ nước quay ra ngoài tạo lớp rào cản ngăn hơi ẩm và khí $CO_2$ xâm nhập. Điều này triệt tiêu phản ứng tiền thủy hóa và giữ nguyên mác xi măng sau 3 đến 6 tháng lưu kho.

Hàm lượng phối trộn axit béo MDV tối ưu là bao nhiêu?

Hàm lượng phối trộn tối ưu được xác định từ 0,10% đến 0,15% theo khối lượng clinker. Tại ngưỡng 0,15%, lượng sót sàng 4900 lỗ đạt 0,0%, đảm bảo độ mịn đồng nhất, phân bố màng kỵ nước hoàn hảo mà không làm ảnh hưởng tiêu cực đến thời gian ninh kết tiêu chuẩn theo TCVN 2682-1992.

Lớp màng kỵ nước có cản trở quá trình đóng rắn khi trộn bê tông không?

Không gây cản trở. Lớp màng kỵ nước phân tử có cấu trúc dạng lưới mỏng, dễ dàng bị phá hủy hoàn toàn bởi lực ma sát và lực cắt cơ học khi nhào trộn vữa với cát, đá và nước. Các khoáng Alit ($C_3S$) và Belit ($C_2S$) sau đó thủy hóa bình thường, đảm bảo cường độ nén 28 ngày.

Việc ứng dụng xi măng kỵ nước mang lại lợi ích kinh tế nào cho ngành xây dựng?

Ứng dụng xi măng kỵ nước cho phép giảm tỷ lệ Nước/Xi măng, giúp tiết kiệm từ 8% đến 12% lượng dùng xi măng (khoảng 20 - 30 kg xi măng/$m^3$ bê tông) mà vẫn duy trì mác thiết kế. Đồng thời, giải pháp này giải quyết triệt để vấn đề sụt giảm tiêu thụ 30% - 40% trong mùa mưa bão tại Việt Nam.

Kết luận

• Luận văn đã chứng minh thành công tính khả thi và hiệu quả vượt trội của việc ứng dụng axit béo MDV làm phụ gia trợ nghiền và kỵ nước hóa cho clinker xi măng Pooc lăng Bút Sơn.
• Tối ưu hóa triệt để công đoạn nghiền: Bổ sung 0,10% đến 0,15% MDV giúp giảm lượng sót sàng 4900 lỗ/cm² từ 10,4% về 0,0% sau 8 giờ nghiền, gia tăng đáng kể độ mịn và năng suất máy nghiền bi.
• Giải quyết bài toán bảo quản trong điều kiện nhiệt đới: Lớp màng phân tử kỵ nước bảo vệ xi măng khỏi hiện tượng tiền hydrat hóa và vón cục, duy trì cường độ ổn định sau 3 đến 6 tháng lưu kho ẩm ướt.
• Đảm bảo toàn diện các chỉ tiêu kỹ thuật cơ lý: Thời gian bắt đầu ninh kết trên 45 phút, kết thúc dưới 10 giờ và cường độ nén 28 ngày đạt chuẩn các mác PC30, PC40 theo TCVN 2682-1992.
• Mang lại hiệu quả kinh tế - kỹ thuật kép: Tiết kiệm từ 40% đến 50% điện năng nghiền clinker và giảm từ 8% đến 12% lượng xi măng cần dùng trong sản xuất bê tông công trình.

Đóng góp chính của công trình là xác lập một giải pháp công nghệ vật liệu toàn diện, phù hợp hoàn hảo với đặc thù khí hậu nhiệt đới gió mùa tại Việt Nam. Kế hoạch chuyển giao và nhân rộng mô hình tại các nhà máy xi măng quy mô lớn dự kiến hoàn tất trong khung thời gian từ 12 đến 18 tháng tới. Các đơn vị sản xuất xi măng và doanh nghiệp xây dựng được khuyến nghị sớm ứng dụng công nghệ phụ gia kỵ nước MDV nhằm tối ưu hóa chi phí sản xuất và nâng cao tính bền vững cho các công trình hạ tầng quốc gia.
