Nghiên Cứu Ứng Dụng Các Biện Pháp Giảm Chấn Cho Cầu Dây Văng Nhịp Lớn: Phân Tích Cơ Học, Mô Hình Khí Động Và Giải Pháp Tối Ưu Hóa Thiết Kế

Tóm tắt nghiên cứu

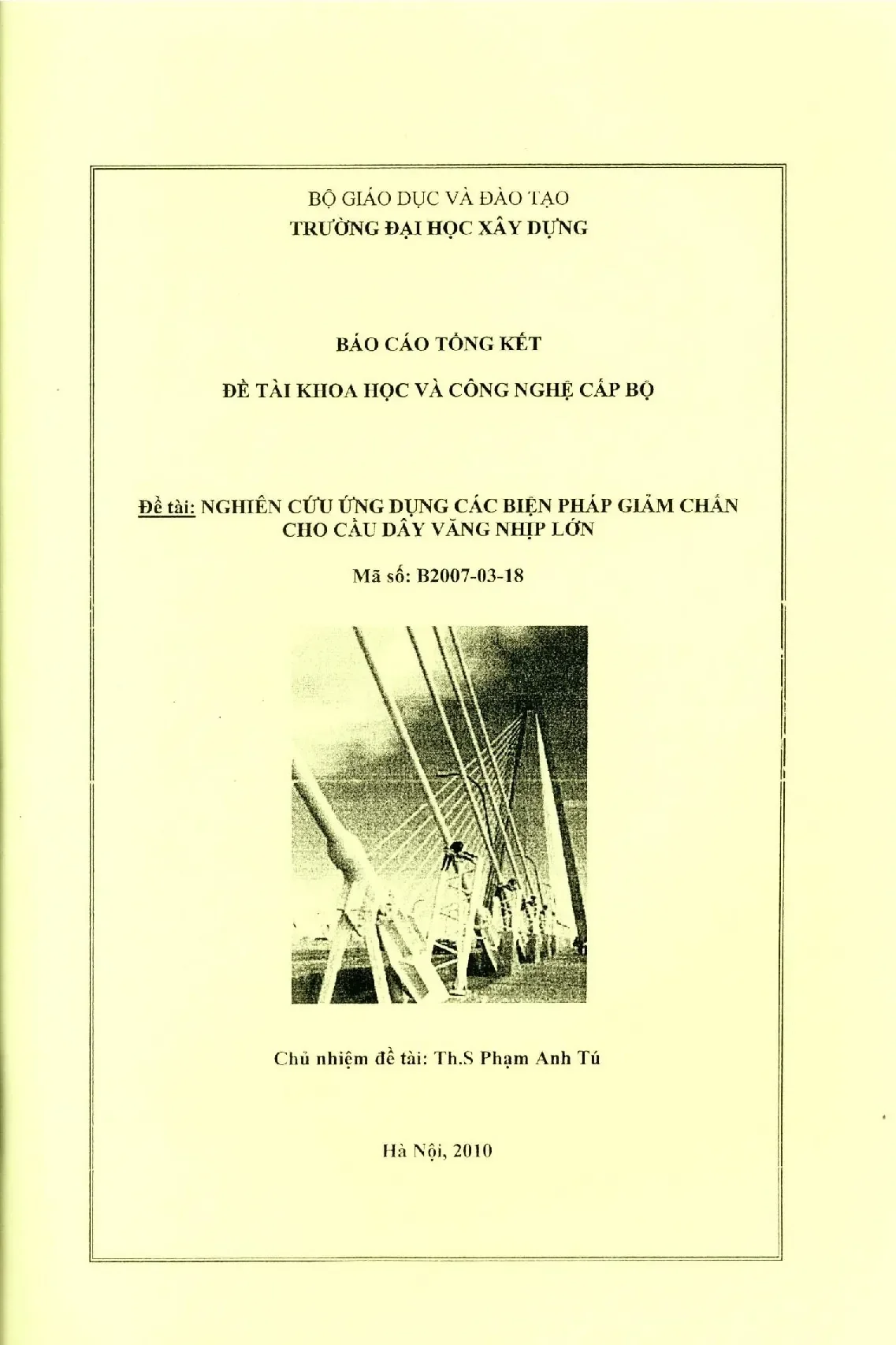

Nghiên cứu cấp Bộ mã số B2007-03-18 do Th.S Phạm Anh Tú (Chủ nhiệm đề tài, Trường Đại học Xây dựng Hà Nội) cùng nhóm cộng sự thực hiện, tập trung giải quyết câu hỏi nghiên cứu cốt lõi: Làm thế nào để kiểm soát và tiêu tán hiệu quả các dao động động lực học phức tạp (do gió, mưa, tải trọng động đất và hoạt tải giao thông) trên hệ kết cấu cầu dây văng nhịp lớn nhằm đảm bảo an toàn chịu lực và nâng cao tuổi thọ công trình?

Báo cáo xây dựng hệ thống phương pháp luận hoàn chỉnh kết hợp giữa:

  1. Cơ sở lý thuyết dao động kết cấu nhiều bậc tự do ($MDOF$), ma trận cản Rayleigh và Caughey;
  2. Phương pháp phân tích đáp ứng động học thông qua hàm truyền Receptance và ma trận độ cứng động lực (Dynamic Stiffness);
  3. Lý thuyết phi tuyến dây mềm thoải (shallow cable theory) kết hợp bài toán giải tích số phức để xác định thông số cản tối ưu của thiết bị giảm chấn nhớt;
  4. Mô hình hóa phần tử hữu hạn ($FEM$) tổng thể có xét đến tương tác đất - kết cấu - móng ($SSI$).

Kết quả nghiên cứu đã làm sáng tỏ cơ chế dao động đối xứng/phản xứng của hệ cáp, xác định chính xác vị trí và giá trị hệ số cản tối ưu ($c_{opt}$) cho thiết bị tiêu tán năng lượng, đồng thời đánh giá hiệu quả khí động của các dạng cấu tạo bề mặt vỏ bọc cáp (gờ xoắn ốc, vệt lõm khí động). Công trình cung cấp cẩm nang kỹ thuật thực chứng và công cụ toán học chuẩn xác, phục vụ trực tiếp công tác thiết kế, thi công và kiểm định cầu dây văng nhịp lớn tại Việt Nam.

Bối cảnh và tầm quan trọng

Cầu dây văng nhịp lớn là một trong những loại hình kết cấu vượt nhịp hiện đại, có tính thẩm mỹ và hiệu quả kinh tế vượt trội trong hạ tầng giao thông thế kỷ 21. Tuy nhiên, do đặc thù kết cấu thanh mảnh, tỷ số độ cứng trên chiều dài nhịp thấp và hệ số cản nội tại của vật liệu rất nhỏ (thường chỉ dao động quanh mức $0.001$ đến $0.004$ so với cản tới hạn), cầu dây văng cực kỳ nhạy cảm với các kích động động học từ môi trường tự nhiên.

Thực trạng và thách thức kỹ thuật

Các kích thích như tải trọng gió rối, hiện tượng tương tác gió - mưa trên dây cáp (Rain-Wind Induced Vibration - RWIV), xoáy dòng rẽ (vortex shedding), hiện tượng tự kích (flutter), cũng như sóng địa chấn có thể tạo ra các dao động cộng hưởng biên độ lớn. Hiện tượng này không chỉ gây mất tiện nghi vận hành mà còn gây hiện tượng mỏi mỏi kim loại ở các đầu neo, phá hủy cục bộ dây cáp, gây lún nứt mố trụ và đe dọa trực tiếp đến sự an toàn toàn cục của toàn bộ công trình.

Khoảng trống nghiên cứu (Research Gap)

Tại thời điểm nghiên cứu, việc tính toán giảm chấn cho cầu dây văng tại Việt Nam hầu hết phụ thuộc vào chuyển giao thiết kế từ nước ngoài mà chưa có các phân tích chuyên sâu về cơ chế động lực học phi tuyến của dây văng thoải khi gắn giảm chấn, cũng như thiếu sự đánh giá đồng bộ giữa giải pháp kết cấu (structural control), giải pháp khí động học (aerodynamic shaping) và thiết bị cơ học phụ trợ (viscous dampers, LRB).

Tính thời sự và tác động

Đề tài đáp ứng trực tiếp nhu cầu cấp thiết trong quy hoạch và xây dựng hàng loạt cầu dây văng huyết mạch tại Việt Nam (như cầu Mỹ Thuận, Bãi Cháy, Rạch Miễu, Cần Thơ...). Việc làm chủ lý thuyết và mô hình tính toán không chỉ giúp tối ưu hóa chi phí đầu tư ban đầu, giảm thiểu rủi ro bảo trì đắt đỏ mà còn tạo tiền đề công nghệ tự chủ cho ngành kỹ thuật cầu đường trong nước.

Methodology và phương pháp tiếp cận

Nghiên cứu ứng dụng cách tiếp cận toàn diện từ giải tích lý thuyết, mô phỏng số nâng cao cho đến đối chuẩn với các số liệu thực nghiệm hầm gió quốc tế.

                           +-------------------------------------------------------+
                           |     NGHIÊN CỨU GIẢM CHẤN CẦU DÂY VĂNG NHỊP LỚN        |
                           +-------------------------------------------------------+
                                                      |
         +--------------------------------------------+--------------------------------------------+
         |                                            |                                            |
         v                                            v                                            v
+--------------------------------+   +--------------------------------+   +--------------------------------+
|     LÝ THUYẾT ĐỘNG LỰC HỌC     |   |      KHÍ ĐỘNG HỌC DÂY CÁP      |   |    MÔ HÌNH HÓA SỐ FEM TỔNG THỂ |
+--------------------------------+   +--------------------------------+   +--------------------------------+
| - Hàm Receptance & Độ cứng     |   | - Thí nghiệm hầm gió           |   | - Cấu trúc cột - dầm tương     |
|   động lực học                 |   |   (Wind tunnel tests)          |     đương (Spine model)            |
| - Ma trận cản Rayleigh/Caughey |   | - Bề mặt gờ xoắn & vệt lõm     |   | - Tương tác đất - móng (SSI)   |
| - Lý thuyết phi tuyến dây mềm  |   | - Cơ chế triệt tiêu vệt nước   |   | - Tích hợp bộ giảm chấn nhớt   |
|   thoải (Irvine - Krenk)       |   |   (Rivulet suppression)        |     tuyến tính tại đầu neo         |
+--------------------------------+   +--------------------------------+   +--------------------------------+
         |                                            |                                            |
         +--------------------------------------------+--------------------------------------------+
                                                      |
                                                      v
                           +-------------------------------------------------------+
                           | ĐÁNH GIÁ ĐÁP ỨNG ĐỘNG LỰC HỌC (THÁP CẦU & DẦM CHÍNH)  |
                           |   XÁC ĐỊNH THÔNG SỐ CẢN TỐI ƯU (c_opt & xi_max)       |
                           +-------------------------------------------------------+

1. Cơ sở động lực học hệ nhiều bậc tự do (MDOF)

Để mô tả chính xác sự phân tán năng lượng trong toàn bộ kết cấu cầu phức hợp, nghiên cứu sử dụng ma trận cản mở rộng Caughey và Rayleigh: $$[C] = [M] \sum_{j=0}^{N-1} a_j \left([M]^{-1}[K]\right)^j$$ Nhờ đó, hệ số cản theo phương thức modal có thể được thiết lập chính xác cho từng bậc tự do, phản ánh đúng đặc tính tiêu tán năng lượng của từng loại vật liệu (bê tông dự ứng lực, dầm thép bản liên hợp, cáp cường độ cao).

2. Phương pháp Receptance và Độ cứng động lực học

Nghiên cứu ứng dụng lý thuyết hàm truyền Receptance $\alpha_{rs}(\omega)$ (chuyển vị phức tại điểm $r$ do lực điều hòa đơn vị tại điểm $s$) và ma trận độ cứng động học $DS_{rs}(\omega) = [\alpha_{rs}(\omega)]^{-1}$. Phương pháp này cho phép phân tích sự can thiệp của một hệ giảm chấn phụ trợ (AUX) lên kết cấu cầu chính một cách mạch lạc: $$w_{R} = F_S \alpha_{RS} \left[ 1 - \frac{\alpha_{RA}\alpha_{AS}}{\alpha_{RS}(\alpha_{AA} + \alpha_{AUX})} \right]$$ Phương trình cho phép đánh giá tức thời mức độ suy giảm biên độ dao động tại bất kỳ vị trí nhạy cảm nào (đỉnh tháp, giữa nhịp) khi lắp đặt thiết bị giảm chấn.

3. Lý thuyết giải tích dây mềm thoải (Shallow Cable Theory)

Khác với mô hình dây căng tuyệt đối lý tưởng, nghiên cứu sử dụng lý thuyết dây võng thoải có kể đến tham số không thứ nguyên $\lambda^2$ đặc trưng cho độ cứng đàn hồi hình học của Irvine & Caughey: $$\lambda^2 = \left(\frac{mgL}{H}\right)^2 \frac{L_e}{\frac{HL}{EA} + \frac{H}{k_1} + \frac{H}{k_2}}$$ Dựa trên việc giải bài toán dao động tự do dưới dạng số sóng phức $\beta = \omega \sqrt{m/H}$, nhóm tác giả đã xác định chính xác công thức tiệm cận cho hệ số cản tối ưu của thiết bị giảm chấn nhớt lắp đặt gần neo cáp ($a/L \approx 0.01 - 0.04$).

4. Kỹ thuật mô hình hóa phần tử hữu hạn (FEM)

Sử dụng mô hình Spine (dầm cột trung tâm kết hợp các thanh giằng tuyệt đối cứng - rigid links và khối lượng tập trung lumped mass) để mô tả mặt cắt dạng hộp thành mỏng có xét đến độ cứng chống xoắn. Điều kiện biên tại móng trụ được mô phỏng chi tiết bằng các lò xo đàn hồi tịnh tiến và lò xo phi tuyến xoay phản ánh tương tác đất - cọc - bệ móng ($SSI$).

Các phát hiện chính và kết quả phân tích chuyên sâu

Báo cáo nghiên cứu đã đưa ra những phát hiện động lực học then chốt, mang tính đột phá trong việc thiết kế kết cấu cầu dây văng:

TỶ SỐ CẢN CỦA HỆ CÁP DÂY VĂNG (DAMPING RATIO xi)
^
|                  /---\  <-- Đỉnh tối ưu: xi_max = a / (2L)
|                 /     \
|                /       \
|               /         \
|  (Cản quá mềm)           \ (Cản quá cứng -> Khóa nút cáp)
|  Tiêu năng kém            \ Không sinh công dập tắt rung
+-------------------------------------------------------->
0                     c_opt                          Hệ số cản c

1. Phân biệt rõ nét cơ chế phản ứng của các Mode dao động trên cáp

  • Mode phản xứng (Antisymmetric Modes): Khi dao động, cáp không bị dãn dài hình học ($\Delta H \approx 0$). Tần số dao động tự nhiên và tỷ số cản hoàn toàn độc lập với tham số độ cứng đàn hồi $\lambda^2$. Cáp có cản nội tại rất thấp, do đó các dao động phá hoại quan trắc thực tế thường xuất hiện ở mode phản xứng bậc thấp nhất.
  • Mode đối xứng (Symmetric Modes): Cáp chịu biến dạng kéo dãn có chu kỳ, phụ thuộc trực tiếp vào $\lambda^2$. Nghiên cứu chỉ ra sự tồn tại của hiện tượng tạp giao tần số (Frequency Crossover). Tại vùng độ cứng tạp giao, chuyển vị gần mấu neo bị triệt tiêu khiến thiết bị giảm chấn đặt tại đây mất hoàn toàn hiệu lực.

2. Quy luật giá trị cản tối ưu ($c_{opt}$) và giới hạn tiêu tán năng lượng

Nghiên cứu chứng minh rằng hiệu quả của thiết bị giảm chấn nhớt phụ thuộc phi tuyến vào hệ số cản:

  • Nếu thiết bị quá mềm ($c \to 0$): Thiết bị biến dạng tự do mà không tiêu tán đủ năng lượng.
  • Nếu thiết bị quá cứng ($c \to \infty$): Thiết bị hoạt động như một điểm tựa cứng cố định, chuyển mút dao động lên trên và làm giảm một phần nhỏ chiều dài hữu hiệu của cáp mà không tạo ra hiệu ứng dập tắt dao động.
  • Giá trị tối ưu: Hệ số cản tối ưu của thiết bị nhớt tuyến tính cho mode bậc $n$ được xác định chính xác theo công thức: $$c_{opt} \approx \frac{\sqrt{mH}}{\pi \beta_n a} \approx \frac{m\omega_n L}{\pi} \left(\frac{L}{a}\right)$$ Tỷ số cản hình thái cực đại đạt được bị chặn trên bởi vị trí đặt thiết bị: $$\xi_{n,max} \approx \frac{1}{2} \left(\frac{a}{L}\right)$$

3. Hiệu quả khí động học của hình dạng vỏ bọc cáp đối với dao động mưa - gió

Thông qua phân tích dữ liệu hầm gió chuyên sâu với các dải số Reynolds ($Re = 0.9 \times 10^5$ đến $5.5 \times 10^5$):

  • Ống cáp trơn: Dễ dàng hình thành dải vệt nước chảy dọc trên đỉnh và đáy ống khi có mưa kết hợp gió, tạo lực nâng khí động không đối xứng gây mất ổn định biên độ lớn ở vận tốc gió chỉ từ $9 - 12\text{ m/s}$.
  • Cáp có gờ nổi dạng xoắn ốc (Helical Ribs): Phá vỡ sự liên tục của vệt nước, kiểm soát triệt để hiện tượng tự kích mà không làm tăng đáng kể hệ số cản chính diện ($C_D \approx 0.63$ so với ống nhẵn $C_D \approx 0.60$).
  • Cáp có vệt lõm bề mặt (Dimpled Cable): Tạo lớp biên rối có kiểm soát, dịch chuyển điểm chia tách dòng khí ($\theta$ dời từ $80^\circ$ về $110^\circ$), triệt tiêu vùng áp suất âm cực đại và giữ cho cáp ổn định trong toàn bộ dải vận tốc gió thiết kế.

4. Kết quả mô phỏng FEM đáp ứng toàn cầu

Kiểm chứng trên mô hình cầu dây văng liên tục nhịp lớn: Khi có gắn hệ thống thiết bị giảm chấn nhớt tại mấu liên kết dầm - tháp và hệ cáp văng, biên độ dao động đỉnh tháp và chuyển vị đứng giữa nhịp giảm từ $55%$ đến $75%$ dưới tác dụng của kích động điều hòa cưỡng bức và phổ dao động ngẫu nhiên.

Đóng góp khoa học và giá trị thực tiễn

========================================================================================
                      BẢNG TỔNG HỢP CÁC GIẢI PHÁP GIẢM CHẤN CHO CẦU DÂY VĂNG
========================================================================================
LOẠI HÌNH           CƠ CHẾ HOẠT ĐỘNG                 ƯU ĐIỂM                 NHƯỢC ĐIỂM
----------------------------------------------------------------------------------------
Giảm chấn bị động   - Gối cao su lõi chì (LRB)       - Không cần nguồn điện  - Không tự điều chỉnh
(Passive Control)   - Giảm chấn nhớt lỏng (VD)       - Độ tin cậy rất cao    theo phổ kích động
                    - Cáp giằng liên kết (Crosstie)  - Chi phí bảo trì thấp  - Hiệu quả bị chặn
                    - Bề mặt khí động (Gờ xoắn/Lõm)                          bởi thông số cố định
----------------------------------------------------------------------------------------
Giảm chấn chủ động  - Cáp kéo chủ động               - Triệt tiêu dao động   - Chi phí rất cao
(Active Control)    - Giảm chấn khối lượng (AMD)     đa tần số chính xác     - Cần cấp nguồn ngoài
                    - Bộ truyền động điện/thủy lực   - Tự thích nghi cao     - Nguy cơ mất ổn định
----------------------------------------------------------------------------------------
Giảm chấn bán chủ   - Giảm chấn từ biến (MR Damper)  - Tiêu thụ ít năng lượng- Cần hệ thống cảm biến
động (Semi-Active)  - Van tiết lưu điều khiển điện   - Đảm bảo an toàn BIBO  và xử lý tín hiệu
----------------------------------------------------------------------------------------
Hệ lai (Hybrid)     - Kết hợp LRB/VD + AMD           - Hiệu năng tối đa,     - Kết cấu phức tạp,
                                                     vận hành an toàn cao    giá thành đầu tư lớn
========================================================================================

Đóng góp về mặt học thuật và lý thuyết

  1. Thiết lập hệ thống công thức giải tích chuẩn xác dựa trên số sóng phức, giúp làm sáng tỏ mối liên hệ giữa các mode dao động riêng của dây mềm thoải với hiệu suất tiêu tán năng lượng của thiết bị giảm chấn.
  2. Xây dựng phương pháp đánh giá kết cấu thông qua hàm Receptance và độ cứng động lực học, mở ra hướng tiếp cận trực quan, cho phép tính toán phản ứng dao động cục bộ và toàn cục mà không cần giải trực tiếp toàn bộ hệ phương trình vi phân phức tạp bậc cao.

Đóng góp ứng dụng thực tế

  1. Chỉ dẫn thiết kế giảm chấn nhớt: Cung cấp hướng dẫn kỹ thuật chi tiết giúp kỹ sư xác định chính xác tỷ lệ $a/L$, thông số cản $c_{opt}$ và hành trình dịch chuyển cho bộ giảm chấn dây cáp.
  2. Cấu tạo giằng liên kết cáp (Cross-ties): Đưa ra cảnh báo kỹ thuật bắt buộc về việc kiểm soát ứng suất căng trước và độ cứng giằng để triệt tiêu hiện tượng góc gãy thứ cấp gây đứt gãy mỏi bó cáp.
  3. Ứng dụng thực tế tại Việt Nam: Kết quả nghiên cứu đã được chuyển giao, đánh giá và ứng dụng thành công trên các công trình cầu giao thông thực tế (như cầu Bến Cốc - Hà Tây với 16 bộ giảm chấn thử tải xe 12 tấn, cầu Ngòi Lực - Yên Bái, và định hướng kiểm soát khí động cho cầu Bãi Cháy, cầu Cần Thơ).

Đối tượng hưởng lợi từ công trình nghiên cứu

  • Kỹ sư tư vấn thiết kế cầu đường: Nắm bắt công cụ giải tích và thuật toán FEM chuẩn xác để mô hình hóa gối cách ly địa chấn (LRB, FPS), van giảm chấn nhớt và tối ưu hóa hệ cáp dây văng ngay từ giai đoạn lập dự án.
  • Các nhà thầu thi công & Giám sát chất lượng: Có cơ sở khoa học để kiểm soát quy trình căng kéo dây giằng, lắp đặt ống bọc PEHD có gờ xoắn ốc đúng tiêu chuẩn khí động học.
  • Đơn vị quản lý và bảo trì công trình cầu: Có phương pháp đo đạc dao động, đánh giá tình trạng xuống cấp mỏi của hệ neo - cáp để kịp thời bổ sung thiết bị giảm chấn phụ trợ, kéo dài tuổi thọ khai thác.
  • Cộng đồng học thuật và Viện nghiên cứu: Tài liệu cung cấp nguồn tham khảo học thuật chuyên sâu về động lực học công trình, làm giáo trình giảng dạy sau đại học và phát triển các thuật toán điều khiển bán chủ động (Semi-active MR Damper) trong tương lai.

Câu hỏi thường gặp (FAQ)

1. Tại sao dây cáp cầu dây văng lại rất dễ bị dao động mạnh do mưa và gió kết hợp?

Khi có mưa, nước tích tụ trên mặt trên của ống bọc cáp tạo thành một dải vệt nước (water rivulet). Dưới tác dụng của luồng gió thổi xiên, vệt nước này dao động lên xuống làm biến đổi liên tục hình dạng khí động của mặt cắt cáp, tạo ra lực nâng khí động biến thiên tuần hoàn. Hiện tượng này gây ra hiện tượng tự kích biên độ lớn (Rain-Wind Induced Vibration) ngay cả ở dải vận tốc gió trung bình ($9 - 15\text{ m/s}$).

2. Có thể gắn thiết bị giảm chấn tại bất kỳ vị trí nào trên dây văng không?

Không. Về mặt kiến trúc và thi công, thiết bị giảm chấn cơ học chỉ có thể lắp đặt gần các đầu neo (thường ở khoảng cách $a = 0.01L$ đến $0.04L$ so với mút cáp). Do lắp gần gối tựa, chuyển vị tại điểm đặt giảm chấn rất nhỏ, đòi hỏi phải tính toán chính xác hệ số cản tối ưu ($c_{opt}$) để đạt hiệu quả dập tắt dao động lớn nhất.

3. Tại sao giảm chấn bị động (Passive) vẫn là giải pháp phổ biến nhất trên thế giới?

Giảm chấn bị động (như gối LRB, giảm chấn nhớt, gờ khí động vỏ cáp) không đòi hỏi nguồn cấp năng lượng ngoài, vận hành liên tục, ổn định tuyệt đối (không có nguy cơ tạo ra dao động kích thích ngược do lỗi hệ thống điều khiển), độ bền cao và chi phí bảo dưỡng thấp hơn rất nhiều so với hệ thống chủ động.

4. Hiện tượng "Tạp giao tần số" (Frequency Crossover) ảnh hưởng thế nào đến hiệu quả giảm chấn?

Hiện tượng tạp giao tần số xuất hiện ở các mode đối xứng khi độ cứng hình học $\lambda^2$ đạt giá trị đặc thù. Tại trạng thái này, trên dây xuất hiện các điểm nút dao động (chuyển vị bằng 0) nằm ngay sát vị trí đặt thiết bị giảm chấn gần neo, khiến thiết bị hoàn toàn không thể hấp thụ hay tiêu tán năng lượng dao động.

5. Việc sử dụng cáp giằng liên kết (Cross-ties) có nhược điểm gì cần lưu ý?

Mặc dù cáp giằng giúp tăng độ cứng tổng thể và giảm dao động đứng, nhưng nếu thiết kế không chuẩn xác (thiếu lực căng trước hoặc dùng giằng quá mềm/quá cứng), tại các điểm kẹp sẽ xuất hiện góc gãy cục bộ. Dưới tác dụng uốn lặp của hoạt tải, góc gãy này sẽ gây mỏi và làm đứt các sợi cáp thép cường độ cao.

Kết luận

Báo cáo nghiên cứu khoa học mã số B2007-03-18 của Th.S Phạm Anh Tú và nhóm tác giả Đại học Xây dựng Hà Nội là một công trình khoa học mẫu mực, kết hợp nhuần nhuyễn giữa giải tích toán học động lực học kết cấu, kỹ thuật mô phỏng số $FEM$ hiện đại và ứng dụng thực tiễn công trình. Đề tài đã giải quyết trọn vẹn bài toán xác định thông số cản tối ưu cho hệ dây văng, phân loại và định lượng hiệu quả của từng giải pháp giảm chấn từ thụ động đến bán chủ động.

Để làm chủ hoàn toàn công nghệ cầu nhịp lớn trong tương lai, các hướng nghiên cứu tiếp theo cần tập trung phát triển thuật toán điều khiển thông minh thích nghi cho giảm chấn từ biến ($MR\text{ damper}$) và xây dựng các tiêu chuẩn thiết kế quốc gia chuyên biệt về kiểm soát dao động công trình cầu tại Việt Nam.
