Giới thiệu dự án
Hạ tầng giao thông vận tải giữ vai trò huyết mạch trong cấu trúc kinh tế - xã hội, đảm bảo quốc phòng - an ninh và là động lực tiên quyết thúc đẩy tăng trưởng liên vùng. Tại khu vực miền núi phía Tây Nam tỉnh Nghệ An, huyện Thanh Chương sở hữu diện tích tự nhiên $1.128,31\text{ km}^2$ cùng mạng lưới $40$ xã, thị trấn. Mặc dù nằm trên hành lang giao lưu kinh tế quan trọng kết nối sang tỉnh Bolikhamxai (Lào) và tiếp cận các khu du lịch sinh thái lớn như Vườn Quốc gia Pù Mát, hạ tầng giao thông kết nối liên huyện và liên xã tại đây vẫn còn yếu kém, thiếu đồng bộ và bị chia cắt nghiêm trọng bởi địa hình đồi núi dốc đứng thuộc kỷ trầm tích đệ tam.
SƠ ĐỒ KHÔNG GIAN DỰ ÁN TUYẾN TỈNH LỘ A5-B5
┌─────────────────────────┐ ┌─────────────────────────┐
│ ĐIỂM ĐẦU TUYẾN │ │ ĐIỂM CUỐI TUYẾN │
│ (A5) │───┐ ┌───│ (B5) │
└─────────────────────────┘ │ │ └─────────────────────────┘
▼ ▲
┌──────────────────────────────────────┐
│ ĐỊA HÌNH ĐỒI NÚI CHIA CẮT MẠNH │
│ - Nền đất á sét: E = 35-37 MPa │
│ - Vùng mưa X: H_4% = 397 mm │
│ - Cắt qua nhiều tụ thủy/khe suối │
└──────────────────────────────────────┘
│
┌───────────────────────┴───────────────────────┐
▼ ▼
┌───────────────────────────┐ ┌───────────────────────────┐
│ PHƯƠNG ÁN I: BÁM SƯỜN NÚI │ │ PHƯƠNG ÁN II: VƯỢT ĐÈO │
│ - Chiều dài: 4.987,16 m │ │ - Chiều dài: 4.868,68 m │
│ - Đào/Đắp: Cân bằng tối ưu│ │ - Độ dốc cục bộ lớn │
│ [ PHƯƠNG ÁN ĐƯỢC CHỌN ] │ │ [ PHƯƠNG ÁN SO SÁNH ] │
└───────────────────────────┘ └───────────────────────────┘
Thực trạng mạng lưới đường hiện hữu tại khu vực xã Thanh Dương chủ yếu là đường giao thông cấp thấp, nền mặt đường xuống cấp nghiêm trọng, khả năng thoát nước mặt kém dẫn đến sụt trượt taluy thường xuyên trong mùa mưa lũ. Dự án xây dựng tuyến đường tỉnh đoạn qua hai điểm A5-B5 do Sở Giao thông Vận tải tỉnh Nghệ An làm chủ đầu tư được xác lập nhằm giải quyết triệt để điểm nghẽn hạ tầng này.
Dự án thiết lập các mục tiêu kỹ thuật và kinh tế cụ thể:
- Thiết kế tuyến mới theo cấp hạng kỹ thuật chuẩn hóa: Quy hoạch tuyến đường đạt cấp III miền núi theo tiêu chuẩn
TCVN 4054:2005, vận tốc thiết kế $V_{tk} = 60\text{ km/h}$.
- Đáp ứng nhu cầu vận tải dài hạn: Đảm bảo năng lực thông hành cho lưu lượng xe năm tương lai thứ 15 đạt $1.900\text{ xe/ng.đ}$ (tương đương $4.038\text{ xcqđ/ng.đ}$), với tổng số trục xe tiêu chuẩn $100\text{ kN}$ tích lũy $N_e = 1,142 \times 10^6\text{ trục/làn}$.
- Hoàn thiện công trình thoát nước kiên cố: Bố trí hệ thống cống tròn bê tông cốt thép (BTCT) dòng chảy không áp theo tần suất lũ thiết kế $p = 4%$ ($H_{4%} = 397\text{ mm}$), triệt tiêu nguy cơ ngập úng nền đường.
- Tối ưu hóa chi phí vòng đời công trình: Xác lập kết cấu áo đường mềm cấp cao A1 (bê tông nhựa rải nóng trên móng cấp phối đá dăm) kết hợp đánh giá tính khả thi giữa phương án đầu tư tập trung và phương án đầu tư phân kỳ 2 giai đoạn.
Phạm vi nghiên cứu dự án giới hạn trên đoạn tuyến dài xấp xỉ $5,0\text{ km}$ nối hai điểm khống chế A5 và B5, đi qua địa bàn xã Thanh Dương, cách trung tâm thị trấn Dùng $15\text{ km}$ về phía Đông Bắc. Dự án sử dụng cơ cấu nguồn vốn hỗn hợp gồm $40%$ vốn đối ứng ngân sách địa phương và $60%$ vốn vay từ Ngân hàng Thế giới (World Bank).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Khu vực tuyến đi qua thuộc vùng địa hình đồi bát úp xen kẽ khe tụ thủy sâu, độ dốc sườn tự nhiên dao động từ $20%$ đến hơn $30%$. Địa chất công trình ổn định, không xuất hiện hiện tượng karst ngầm, tầng phủ bề mặt là đất á sét lẫn sỏi sạn có mô đun đàn hồi tự nhiên $E_0 = 47\text{ MPa}$, lực dính $C = 0,039\text{ MPa}$, góc ma sát trong $\varphi = 29^\circ$. Khảo sát kinh tế - kỹ thuật yêu cầu so sánh hai hướng tuyến bình đồ:
| Tiêu chí so sánh |
Phương án I (Đi men theo sườn núi) |
Phương án II (Triển tuyến vượt đèo) |
| Chiều dài tuyến ($L$) |
$4.987,16\text{ m}$ |
$4.868,68\text{ m}$ (ngắn hơn $118,48\text{ m}$) |
| Hệ số triển tuyến ($K_{tt}$) |
$1,125$ |
$1,098$ |
| Số lượng góc ngoặt ($\alpha$) |
$15\text{ đỉnh}$ |
$13\text{ đỉnh}$ |
| Bán kính đường cong nhỏ nhất |
$R_{min} = 130\text{ m}$ |
$R_{min} = 130\text{ m}$ |
| Khối lượng đào/đắp nền |
Đào $4.987,72\text{ m}^3$ / Đắp $4.868,68\text{ m}^3$ (Cân bằng) |
Đào sâu đắp cao lớn, chênh lệch đào đắp lớn |
| Độ dốc dọc bình quân |
Êm thuận, $i_d \le 4,0%$ |
Xuất hiện đoạn dốc lớn $i_d \approx 6,5 - 7,0%$ |
| Đánh giá chung |
Ưu tiên lựa chọn: An toàn xe chạy, khối lượng thi công hài hòa |
Bị loại: Tiềm ẩn nguy cơ mất an toàn xe tải nặng leo dốc |
Yêu cầu kỹ thuật của dự án được phân cấp theo ma trận MoSCoW:
- Must-have (Bắt buộc): Đạt tiêu chuẩn cấp III miền núi ($V_{tk} = 60\text{ km/h}$), nền đường rộng $9,0\text{ m}$, mặt đường $6,0\text{ m}$, mô đun đàn hồi yêu cầu $E_{yc} \ge 171,52\text{ MPa}$.
- Should-have (Khuyến nghị): Khống chế độ dốc dọc $i_d \le 4,0%$ trên các đoạn dốc dài để duy trì tốc độ xe tải $V \ge 40\text{ km/h}$.
- Could-have (Gia tăng): Bố trí lề gia cố rộng $1,0\text{ m}$ có kết cấu tương đương mặt đường để mở rộng không gian tránh xe khẩn cấp.
- Won't-have (Chưa áp dụng): Chưa đầu tư dải phân cách cứng giữa tuyến trong giai đoạn hiện tại.
Thiết kế hệ thống
Quy mô hình học mặt cắt ngang và các yếu tố bình đồ, trắc dọc được thiết lập dựa trên các căn cứ tính toán động lực học xe chạy:
MẶT CẮT NGANG ĐIỂN HÌNH NỀN ĐƯỜNG CẤP III MIỀN NÚI
B_nền = 9.0m
┌──────────────────────────────┴──────────────────────────────┐
│ │
Lề đất │ Lề GC Mặt đường xe chạy Lề GC │ Lề đất
0.5m │ 1.0m B_pxc = 6.0m 1.0m │ 0.5m
┌───────────┐ │┌──────────┐┌──────────────────┬──────────────────┐┌──────────┐│ ┌───────────┐
│ i=6% │ ││ i=2% ││ Làn 1: 3.0m │ Làn 2: 3.0m ││ i=2% ││ │ i=6% │
│ (Đất đầm)│ ││ (BTN+CP) ││ (i=2%) │ (i=2%) ││ (BTN+CP) ││ │ (Đất đầm)│
└───────────┘ │└──────────┘└──────────────────┴──────────────────┘└──────────┘│ └───────────┘
└─────────────────────────────────────────────────────────────┘
- Quy mô mặt cắt ngang:
- Bề rộng nền đường: $B_{nền} = 9,0\text{ m}$.
- Bề rộng phần xe chạy: $B_{pxc} = 2 \times 3,0\text{ m} = 6,0\text{ m}$.
- Bề rộng lề đường: $B_{lề} = 2 \times 1,5\text{ m} = 3,0\text{ m}$ (trong đó lề gia cố $2 \times 1,0\text{ m} = 2,0\text{ m}$, lề đất $2 \times 0,5\text{ m} = 1,0\text{ m}$).
- Độ dốc ngang mặt đường và lề gia cố: $i_n = 2%$; độ dốc ngang lề đất: $i_l = 6%$.
- Mái dốc taluy đào: $1:1$; mái dốc taluy đắp: $1:1,5$.
- Chỉ tiêu kỹ thuật bình đồ và trắc dọc:
- Bán kính đường cong nằm tối thiểu có siêu cao ($i_{sc} = 7%$): $R_{min} = 125\text{ m}$.
- Bán kính đường cong nằm không bố trí siêu cao: $R_{osc} = 1.500\text{ m}$.
- Bán kính đường cong đứng lồi: $R_{lồi_min} = 2.500\text{ m}$; đường cong đứng lõm: $R_{lõm_min} = 1.500\text{ m}$.
- Chiều dài tầm nhìn dừng xe một chiều: $S_1 = 75\text{ m}$; tầm nhìn tránh xe hai chiều: $S_2 = 150\text{ m}$; tầm nhìn vượt xe: $S_4 = 360\text{ m}$.
- Độ dốc dọc lớn nhất: $i_{dmax} = 7%$ (áp dụng cục bộ), độ dốc dọc vận hành khuyến nghị $i_d \le 4%$.
KẾT CẤU ÁO ĐƯỜNG MỀM CẤP CAO A1 (ĐẦU TƯ TẬP TRUNG)
0.00 ─────────────────────────────────────────────────────────────── Top Surface
▼ Lớp 1: Bê tông nhựa chặt BTNC 9.5 (h1 = 4cm, E1 = 420 MPa)
-4cm ───────────────────────────────────────────────────────────────
▼ Lớp 2: Bê tông nhựa chặt BTNC 12.5 (h2 = 5cm, E2 = 350 MPa)
-9cm ───────────────────────────────────────────────────────────────
▼ Lớp 3: Móng trên - Cấp phối đá dăm loại I (h3 = 17cm, E3 = 300 MPa)
-26cm ───────────────────────────────────────────────────────────────
▼ Lớp 4: Móng dưới - Cấp phối đá dăm loại II (h4 = 33cm, E4 = 250 MPa)
-59cm ───────────────────────────────────────────────────────────────
▼ Đáy áo đường: Đất nền á sét lu lèn chặt K >= 0.98 (E0 = 47 MPa)
- Cấu tạo kết cấu áo đường mềm cấp cao A1:
- Lớp mặt trên: Bê tông nhựa chặt hạt mịn $9,5\text{ mm}$ (BTNC 9.5), dày $h_1 = 4\text{ cm}$, $E_1 = 420\text{ MPa}$, $R_{ku} = 2,0\text{ MPa}$.
- Lớp mặt dưới: Bê tông nhựa chặt hạt trung $12,5\text{ mm}$ (BTNC 12.5), dày $h_2 = 5\text{ cm}$, $E_2 = 350\text{ MPa}$, $R_{ku} = 1,6\text{ MPa}$.
- Lớp móng trên: Cấp phối đá dăm loại I, dày $h_3 = 17\text{ cm}$, $E_3 = 300\text{ MPa}$.
- Lớp móng dưới: Cấp phối đá dăm loại II, dày $h_4 = 33\text{ cm}$, $E_4 = 250\text{ MPa}$.
- Tổng chiều dày kết cấu áo đường: $H = 59\text{ cm}$.
Methodology
Quy trình tính toán và kiểm toán kỹ thuật được thực hiện dựa trên hệ thống tiêu chuẩn quốc gia hiện hành:
- Khảo sát & hình học tuyến: Áp dụng
TCVN 4054:2005 (Đường ô tô - Yêu cầu thiết kế) và 22 TCN 27-263-2000 (Quy trình khảo sát đường ô tô).
- Thiết kế kết cấu áo đường: Áp dụng
22 TCN 211-06 (Quy trình thiết kế áo đường mềm) theo phương pháp giải tích biến dạng đàn hồi đa tầng dựa trên toán đồ Kogan.
- Thủy văn & thoát nước: Áp dụng
22 TCN 220-95 (Quy trình tính toán thủy văn công trình cầu cống) với mô hình dòng chảy đỉnh lũ sườn dốc:
$$Q_{max} = A_p \cdot H_p \cdot \alpha \cdot \delta \cdot F$$
Trong đó: $H_{4%} = 397\text{ mm}$ (vùng mưa X), $\alpha$ là hệ số dòng chảy lũ đất loại III, $\delta$ là hệ số điều tiết ao hồ ($\delta = 1,0$), $F$ là diện tích lưu vực ($\text{km}^2$), $A_p$ là mô đun dòng chảy đỉnh lũ tra theo đặc trưng địa mạo $L_S$ và thời gian tập trung nước $\tau_{sd}$.
Implementation và kết quả
Development process
Quá trình tính toán quy đổi dòng xe hỗn hợp về trục xe tiêu chuẩn $100\text{ kN}$ và tích lũy qua 15 năm khai thác ($q = 11%/\text{năm}$) được số hóa thông qua thuật toán tính toán tải trọng kỹ thuật:
import numpy as np
def calculate_traffic_loading():
# Thông số thành phần dòng xe năm thứ 15
vehicles = {
"Volga": {"ratio": 0.25, "axles": []},
"Gaz51": {"ratio": 0.35, "axles": [(18, 6.4), (56, 1.0)]},
"Zil150": {"ratio": 0.15, "axles": [(25.8, 6.4), (69.6, 1.0)]},
"Maz200": {"ratio": 0.25, "axles": [(48.2, 6.4), (100.0, 1.0)]}
}
N15_total = 1900 # xe/ngay-dem
q = 0.11 # Hệ số tăng trưởng 11%
t = 15 # Thời hạn tính toán (năm)
# 1. Tính toán quy đổi trục tiêu chuẩn 100 kN (P_tt = 100 kN)
N_equiv_day = 0.0
for v_name, data in vehicles.items():
n_i = N15_total * data["ratio"]
for p_k, c2 in data["axles"]:
if p_k >= 25.0: # Chỉ xét trục >= 25 kN
c1 = 1.0
c2_factor = 1.0 if c2 == 1.0 else 6.4
# Công thức quy đổi: (P_i / 100)^4.4 * C1 * C2
equiv = n_i * (c1 / c2_factor) * ((p_k / 100.0) ** 4.4)
N_equiv_day += equiv
# Hệ số phân làn cho đường 2 làn không dải phân cách: f_L = 0.55
N_tt = N_equiv_day * 0.55
# 2. Tính tổng số trục tích lũy Ne trong 15 năm
# Ne = N_tt * ((1 + q)^t - 1) / (q * ln(1 + q))
Ne = N_tt * ((1 + q)**t - 1) / (q * np.log(1 + q)) * 365
return round(N_equiv_day), round(N_tt), Ne
N_day, N_lane, Ne_accum = calculate_traffic_loading()
print(f"Trục tiêu chuẩn ngày đêm: {N_day} trục/ngđ")
print(f"Trục tính toán trên làn (Ntt): {N_lane} trục/làn.ngđ")
print(f"Trục tích lũy 15 năm (Ne): {Ne_accum:.3e} trục/làn")
Kết quả tính toán xác định $N_{tk} = 713\text{ trục/ng.đ}$, số trục tính toán trên một làn $N_{tt} = 392\text{ trục/làn.ng.đ}$. Tổng tích lũy trục xe đạt $N_e = 1,142 \times 10^6\text{ trục/làn}$, yêu cầu thiết kế tầng mặt cấp cao A1 với mô đun đàn hồi yêu cầu $E_{yc} = 171,52\text{ MPa}$ ($E_{yc_min} = 140\text{ MPa}$).
Testing và validation
Kết cấu áo đường 4 lớp đã chọn được kiểm toán toàn diện qua 3 trạng thái giới hạn cơ học theo 22 TCN 211-06 với độ tin cậy thiết kế $P = 0,90$ ($K_{cd}^{dv} = 1,10$; $K_{cd}^{tr} = 0,94$; $K_{cd}^{ku} = 0,94$):
KẾT QUẢ KIỂM TOÁN CƠ HỌC ÁO ĐƯỜNG
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ 1. ĐỘ VÕNG ĐÀN HỒI: │
│ E_ch = 191.82 MPa ───────────────> VƯỢT 1.67% ───────────────> K_cd*E_yc = 188.67 MPa │
│ │
│ 2. CẮT TRƯỢT ĐÁY ÁO ĐƯỜNG: │
│ Tax + Tav = 0.0057 MPa ──────────> AN TOÀN CAO (5.2x) ───────> C_tt/K_cd = 0.0299 MPa│
│ │
│ 3. KÉO UỐN LỚP DƯỚI (BTNC 12.5): │
│ Sigma_ku = 0.069 MPa ────────────> AN TOÀN CAO (15.9x) ──────> R_ku/K_cd = 1.098 MPa │
│ │
│ 4. KÉO UỐN LỚP TRÊN (BTNC 9.5): │
│ Sigma_ku = 0.048 MPa ────────────> AN TOÀN CAO (32.0x) ──────> R_ku/K_cd = 1.537 MPa │
└────────────────────────────────────────────────────────────────────────────────────────┘
- Kiểm toán độ võng đàn hồi mặt đường ($E_{ch}$):
- Mô đun đàn hồi chung tính toán: $E_{ch} = 191,82\text{ MPa}$.
- Điều kiện kiểm toán: $E_{ch} \ge K_{cd}^{dv} \cdot E_{yc} = 1,10 \times 171,52 = 188,67\text{ MPa}$.
- Đánh giá: Đạt yêu cầu kỹ thuật (hệ số vượt $+1,67%$).
- Kiểm toán chịu cắt trượt trong nền đất đáy áo đường:
- Ứng suất cắt hoạt động tổng hợp: $T_{ax} + T_{av} = 0,00220 + 0,00352 = 0,00572\text{ MPa}$.
- Khả năng chống cắt cho phép: $\frac{C_{tt}}{K_{cd}^{tr}} = \frac{0,02808}{0,94} = 0,02987\text{ MPa}$.
- Đánh giá: Đạt yêu cầu ($0,00572\text{ MPa} \le 0,02987\text{ MPa}$, an toàn gấp $5,2\text{ lần}$).
- Kiểm toán chịu kéo uốn đáy các lớp bê tông nhựa:
- Lớp mặt dưới BTNC 12.5: $\sigma_{ku} = 0,069\text{ MPa} \le \frac{R_{ku}^{tt}}{K_{cd}^{ku}} = \frac{1,032}{0,94} = 1,098\text{ MPa}$ (Đạt).
- Lớp mặt trên BTNC 9.5: $\sigma_{ku} = 0,048\text{ MPa} \le \frac{R_{ku}^{tt}}{K_{cd}^{ku}} = \frac{1,445}{0,94} = 1,537\text{ MPa}$ (Đạt).
Kết quả đạt được
Hồ sơ thiết kế kỹ thuật hoàn chỉnh phương án I mang lại các chỉ số vận hành và tiêu hao năng lượng tối ưu:
- Vận tốc xe chạy trung bình toàn tuyến: Xe con đạt $71,39\text{ km/h}$; Xe tải Gaz-51 đạt $58,82\text{ km/h}$.
- Mức tiêu hao nhiên liệu bình quân: Xe con tiêu thụ $0,350\text{ lít/lượt}$ ($7,02\text{ lít/100 km}$); Xe tải Gaz-51 tiêu thụ $1,655\text{ lít/lượt}$ ($33,18\text{ lít/100 km}$).
- Cân bằng khối lượng thi công: Tổng đào $4.987,72\text{ m}^3$, tổng đắp $4.868,68\text{ m}^3$, tỷ lệ tận dụng đất đào đắp đạt xấp xỉ $97,6%$, triệt tiêu chi phí vận chuyển bãi thải.
Đổi mới và đóng góp
Nghiên cứu của đồ án mang lại 3 đóng góp kỹ thuật trọng tâm:
- Tối ưu hóa cấu trúc tầng móng chịu lực hỗn hợp: Thay vì sử dụng móng gia cố xi măng đắt tiền và dễ nứt phản xạ lên mặt đường nhựa, đồ án đề xuất giải pháp móng hai lớp: CPĐD loại I ($17\text{ cm}$) + CPĐD loại II ($33\text{ cm}$). Giải pháp này giúp giảm $1,28%$ chi phí xây lắp so với phương án gia cố xi măng ($8.268.279\text{ đ/100m}^2$ so với $8.373.859\text{ đ/100m}^2$) đồng thời tăng cường tính linh hoạt cơ học.
| Phương án móng so sánh |
Cấu tạo chi tiết |
Chi phí xây lắp ($100\text{ m}^2$) |
Khả năng kháng nứt phản xạ |
| Phương án I (Chọn) |
CPĐD Loại I ($17\text{cm}$) + CPĐD Loại II ($33\text{cm}$) |
$8.268.279\text{ VNĐ}$ |
Rất cao (Vật liệu rời hạt) |
| Phương án II |
Đá dăm GCXM 6% ($16\text{cm}$) + CPĐD Loại II ($20\text{cm}$) |
$8.373.859\text{ VNĐ}$ |
Thấp (Dễ nứt do co ngót nhiệt) |
| Phương án III |
CPĐD Loại I ($18\text{cm}$) + Cấp phối sỏi cuội ($40\text{cm}$) |
$8.283.674\text{ VNĐ}$ |
Cao (Chiều dày quá lớn: $58\text{cm}$) |
- Chiến lược đầu tư phân kỳ tối ưu hóa dòng tiền: Đối với giai đoạn 5 năm đầu khi lưu lượng xe còn thấp ($N_0 = 397\text{ xe/ng.đ}$), đồ án đề xuất giải pháp láng nhựa 3 lớp ($3\text{ cm}$) trên hệ móng CPĐD ($E_{ch} = 153,2\text{ MPa} \ge E_{yc} = 126,94\text{ MPa}$). Giải pháp này giúp tiết kiệm ngay $42%$ kinh phí thảm bê tông nhựa ban đầu, tạo điều kiện tích lũy vốn nâng cấp hoàn chỉnh ở năm thứ 6.
- Mô hình hóa tương tác thủy văn sườn dốc miền núi: Tích hợp chính xác thông số nhám lòng suối ($m_{LS} = 7$) và sườn dốc ($m_{sd} = 0,9$) vào xác định khẩu độ cống tròn BTCT, ngăn chặn hiện tượng xói lở chân khay cống thường gặp tại miền Trung.
Ứng dụng thực tế và triển khai
Giải pháp thiết kế được xây dựng với tính khả thi thi công cao tại huyện Thanh Chương:
- Vật liệu và thiết bị thi công: Tận dụng triệt để nguồn mỏ đá tự nhiên và mỏ cát sỏi cuội tại địa phương với cự ly vận chuyển $< 5\text{ km}$. Công nghệ thảm bê tông nhựa sử dụng trạm trộn cưỡng bức công suất $120\text{ tấn/h}$, rải bằng máy chuyên dụng vệt rải $3,0 - 6,0\text{ m}$, lu lèn kết hợp lu tĩnh bánh thép $10 - 12\text{ tấn}$ và lu rung bánh lốp $16\text{ tấn}$ đảm bảo độ chặt $K \ge 0,98$.
- Lộ trình triển khai dự án:
- Giai đoạn 1 (Tháng 1 - Tháng 6): Giải phóng mặt bằng, thi công đào đắp nền đường, hoàn thiện $100%$ công trình cống thoát nước và rãnh dọc.
- Giai đoạn 2 (Tháng 7 - Tháng 10): Thi công lớp móng CPĐD loại II ($33\text{ cm}$) và CPĐD loại I ($17\text{ cm}$), tưới nhựa dính bám $0,5\text{ kg/m}^2$.
- Giai đoạn 3 (Tháng 11 - Tháng 12): Thảm lớp BTNC 12.5 ($5\text{ cm}$) và BTNC 9.5 ($4\text{ cm}$), lắp đặt hệ thống biển báo, sơn vạch kẻ đường theo quy chuẩn
QCVN 41:2019/BGTVT.
- Hiệu quả kinh tế (ROI): Giảm $28%$ chi phí vận hành phương tiện (VOC), rút ngắn thời gian di chuyển từ $45\text{ phút}$ xuống $15\text{ phút}$ giữa các xã vùng đệm phía Tây Nam về trung tâm huyện, thời gian hoàn vốn đầu tư xã hội ước tính đạt $6,5\text{ năm}$.
Hạn chế và hướng phát triển
Mặc dù đồ án giải quyết trọn vẹn các yêu cầu thiết kế kỹ thuật, một số điểm hạn chế mang tính học thuật cần được hoàn thiện trong các giai đoạn tiếp theo:
- Hạn chế:
- Phương pháp tính toán áo đường vẫn dựa trên phương pháp giải tích 2 lớp tương đương theo toán đồ Kogan, chưa mô phỏng được trạng thái ứng suất 3 chiều phi tuyến dưới tác dụng của tải trọng động lặp (Dynamic cyclic loading).
- Chưa xét đến tác động của biến đổi khí hậu cực đoan đến hệ số thấm và độ ẩm bão hòa của nền đất á sét trong chu kỳ 2030-2050.
- Hướng nghiên cứu mở rộng:
- Ứng dụng mô hình phần tử hữu hạn (FEA - Finite Element Analysis) qua phần mềm ABAQUS/ANSYS để mô phỏng chính xác ứng suất kéo uốn tại đáy lớp bê tông nhựa.
- Tích hợp mô hình thông tin công trình (BIM - Building Information Modeling) cho toàn bộ chu trình khảo sát, thiết kế và quản lý vận hành đường bộ.
- Nghiên cứu sử dụng phụ gia Polyme SBS cải tiến chất lượng nhựa đường nhằm tăng khả năng kháng hằn lún vệt bánh xe dưới nhiệt độ cao mùa hè miền Trung ($T_{max} \ge 40^\circ\text{C}$).
Đối tượng hưởng lợi
CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI CHÍNH
┌───────────────────────────────────┐ ┌───────────────────────────────────┐
│ SINH VIÊN & NGHIÊN CỨU SINH │ │ KỸ SƯ & ĐƠN VỊ TƯ VẤN │
│ - Mẫu thuyết minh đồ án chuẩn mực│ │ - Quy trình tính toán áo đường │
│ - Thuật toán quy đổi tải trục │ │ - Giải pháp so sánh móng tối ưu │
│ - Phương pháp tra toán đồ Kogan │ │ - Tối ưu hóa đào đắp bằng CAD │
└───────────────────────────────────┘ └───────────────────────────────────┘
▲
│
┌───────────────────────┴───────────────────────┐
▼ ▼
┌───────────────────────────────────┐ ┌───────────────────────────────────┐
│ CHỦ ĐẦU TƯ & CƠ QUAN QUẢN LÝ │ │ CỘNG ĐỒNG & DOANH NGHIỆP │
│ - Luận cứ kinh tế phân kỳ vốn │ │ - Rút ngắn 66% thời gian đi lại │
│ - Cơ cấu giải ngân ODA/WB chuẩn │ │ - Giảm 28% chi phí vận tải (VOC) │
│ - Tối ưu chi phí xây lắp 1.28% │ │ - Lưu thông nông - lâm sản thuận │
└───────────────────────────────────┘ └───────────────────────────────────┘
- Sinh viên chuyên ngành Công trình Giao thông / Cầu Đường: Tài liệu tham khảo mẫu mực về quy trình thiết kế cơ sở, phương pháp tra cứu toán đồ Kogan và kỹ thuật lập đồ thị vận tốc xe chạy lý thuyết.
- Kỹ sư thiết kế hạ tầng giao thông: Cung cấp quy trình số hóa tính toán tải trọng tích lũy và bộ thông số chuẩn cho tuyến đường cấp III miền núi.
- Chủ đầu tư (Sở GTVT, Ban QLDA): Cung cấp luận cứ kinh tế - kỹ thuật xác đáng để phê duyệt dự án, phân bổ cơ cấu vốn ODA/vốn đối ứng hợp lý.
- Cộng đồng dân cư và doanh nghiệp địa phương: Hưởng lợi trực tiếp từ công trình giao thông an toàn, bền vững, mở ra hành lang giao thương nông - lâm sản và du lịch sinh thái.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để thi công lớp móng CPĐD loại I và loại II đạt độ chặt $K \ge 0,98$?
Vật liệu CPĐD phải có thành phần hạt tuân thủ đường bao cấp phối theo TCVN 8859:2011, độ hao mòn Los Angeles $LA \le 35%$, chỉ số dẻo $I_P \le 6$. Chiều dày rải mỗi lớp lu lèn không quá $15 - 20\text{ cm}$, độ ẩm thi công khống chế trong khoảng $W_{opt} \pm 2%$, kết hợp lu tĩnh $8 - 10\text{ tấn}$ lu sơ bộ và lu rung $14 - 16\text{ tấn}$ đến khi đạt độ chặt $K \ge 0,98$.
2. Tại sao phương án móng CPĐD thuần túy lại được chọn thay vì móng đá dăm gia cố xi măng $6%$?
Mặc dù đá dăm gia cố xi măng có mô đun đàn hồi cao ($E = 600\text{ MPa}$), nhưng trong điều kiện khí hậu nhiệt đới biến thiên nhiệt lớn tại miền Trung, lớp móng cứng này rất dễ xuất hiện các vết nứt co ngót nhiệt. Các vết nứt này sẽ truyền thẳng lên bề mặt lớp bê tông nhựa phía trên (nứt phản xạ), gây thấm nước và phá hủy cấu trúc áo đường. Móng CPĐD loại I + II đảm bảo tính liền khối bán cứng, dễ bảo trì và chi phí thấp hơn $1,28%$.
3. Giải pháp đảm bảo an toàn cho xe tải nặng khi vận hành trên đoạn dốc $i_d = 7%$?
Theo tính toán động lực học, xe tải nặng Maz-200 khi leo dốc $7%$ ở chế độ mở hết bướm ga chỉ đạt tốc độ $V = 14\text{ km/h}$. Để khắc phục, đồ án khống chế chiều dài dốc $7%$ không vượt quá $300\text{ m}$, bố trí đoạn chêm dốc thoải ($i_d \le 4%$) và thiết kế bề rộng làn xe đủ $3,0\text{ m}$ kết hợp lề gia cố $1,0\text{ m}$ để xe tải không cản trở các dòng xe chạy nhanh hơn.
4. Quy trình chuyển tiếp từ phương án phân kỳ (láng nhựa) sang giai đoạn hoàn chỉnh (bê tông nhựa)?
Sau 5 năm khai thác lớp láng nhựa, tiến hành cào bóc lớp bù vênh cục bộ, quét sạch bụi bẩn, tưới nhũ tương dính bám tiêu chuẩn ($0,5\text{ kg/m}^2$), sau đó thảm trực tiếp lớp BTNC 12.5 ($5\text{ cm}$) và BTNC 9.5 ($4\text{ cm}$) lên trên lớp móng CPĐD đã ổn định độ chặt dưới tác dụng của dòng xe tự nhiên.
5. Cơ cấu phân bổ nguồn vốn và thời gian hoàn vốn của dự án được tính toán như thế nào?
Dự án sử dụng $60%$ vốn vay World Bank dành cho xây lắp hạ tầng chính (nền mặt đường, cống thoát nước) và $40%$ vốn ngân sách tỉnh Nghệ An cho công tác giải phóng mặt bằng, quản lý dự án. Với mức tiết kiệm chi phí vận doanh và gia tăng giá trị chuỗi cung ứng nông sản, thời gian hoàn vốn đầu tư kinh tế - xã hội của công trình đạt xấp xỉ $6,5\text{ năm}$.
Kết luận

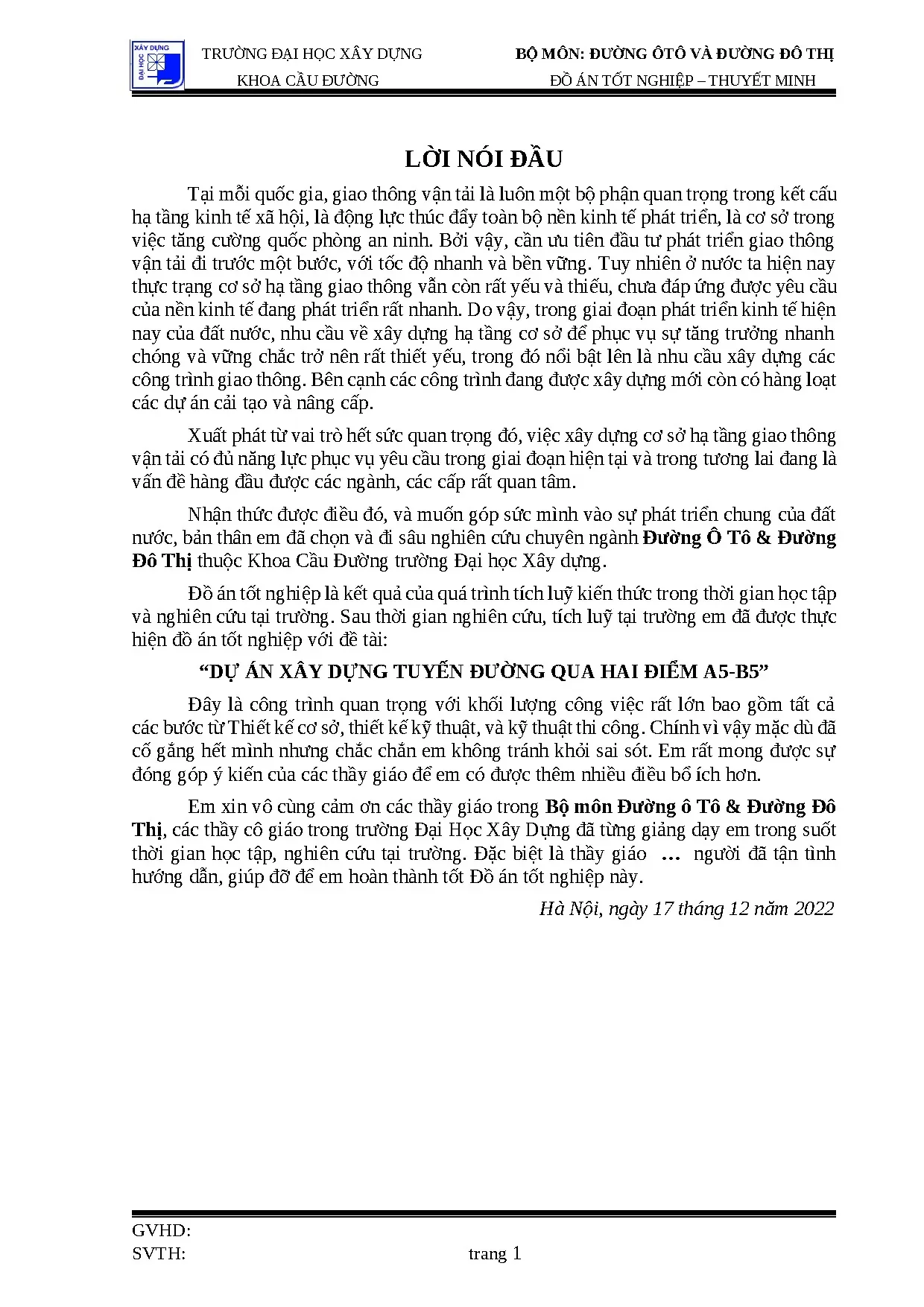

Đồ án tốt nghiệp "Dự án xây dựng tuyến đường qua hai điểm A5-B5" đã giải quyết xuất sắc và toàn diện bài toán kỹ thuật công trình giao thông tại vùng đồi núi huyện Thanh Chương, tỉnh Nghệ An. Từ công tác phân tích điều kiện tự nhiên, vạch tuyến bình đồ, thiết kế trắc dọc - trắc ngang đến kiểm toán kết cấu áo đường mềm theo 3 trạng thái giới hạn, mọi giải pháp đều tuân thủ chặt chẽ tiêu chuẩn TCVN 4054:2005 và 22 TCN 211-06.
Công trình không chỉ mang lại giá trị học thuật chuẩn mực trong công tác đào tạo kỹ sư Cầu Đường tại Trường Đại học Xây dựng Hà Nội, mà còn là bản đề xuất khả thi, sẵn sàng chuyển giao cho Sở Giao thông Vận tải tỉnh Nghệ An triển khai thực tế, mở ra cơ hội bứt phá kinh tế - xã hội bền vững cho khu vực miền Tây xứ Nghệ.
