Tổng quan luận án

Luận án tiến sĩ "Nghiên cứu chế tạo keo bạc nano bằng bức xạ gamma Co-60 và một số ứng dụng của chúng trong y học và nông nghiệp" thuộc chuyên ngành Hóa học (Hóa lý thuyết và Hóa lý / Hóa bức xạ - Vật liệu nano), tiếp cận theo phương pháp thực nghiệm định lượng trong lĩnh vực công nghệ bức xạ và vật liệu nano.

Tính cấp thiết và khoảng trống nghiên cứu

Bạc ở kích thước nanomet (0,1–100 nm) thể hiện sự gia tăng hoạt tính sát khuẩn lên gấp khoảng 50.000 lần so với ion bạc ($Ag^+$) nhờ hiệu ứng diện tích bề mặt tiếp xúc. Trong bối cảnh vi sinh vật gây bệnh ngày càng gia tăng khả năng kháng kháng sinh (điển hình như vi khuẩn Staphylococcus aureus) và nhiều loại nấm gây bệnh trên cây trồng nông nghiệp (như nấm hồng Corticium salmonicolor trên cây cao su, bệnh đạo ôn và lem lép hạt trên lúa) đang thiếu các loại thuốc đặc trị an toàn, việc tìm kiếm giải pháp vật liệu kháng khuẩn - kháng nấm mới có ý nghĩa cấp thiết.

Khoảng trống nghiên cứu được tác giả xác định:

  1. Đa số các phương pháp điều chế bạc nano truyền thống (như khử hóa học) thường sử dụng hóa chất khử độc hại, để lại dư lượng tạp chất, khó kiểm soát độ đồng đều kích thước hạt và khó mở rộng quy mô lớn với nồng độ cao (thường chỉ đạt dưới 500 ppm).
  2. Phương pháp chiếu xạ ion hóa gamma $^{60}Co$ tuy có tiềm năng lớn (phản ứng ở nhiệt độ phòng, không cần chất khử hóa học, độ tinh khiết cao, phân bố kích thước hạt hẹp) nhưng tại thời điểm nghiên cứu trong nước, hầu như chưa có công trình nào khảo sát một cách toàn diện, có hệ thống về các quy luật động học phản ứng, các yếu tố công nghệ ảnh hưởng đến liều xạ bão hòa ($D_{bh}$), kích thước hạt trung bình ($d_{tb}$), tính chất điện hóa, độ bền keo cũng như dư lượng sản phẩm phụ độc hại ($NO_3^-$, $CH_3CHO$).

Mục tiêu nghiên cứu

Mục tiêu chung của luận án là nghiên cứu chế tạo dung dịch keo bạc nano bằng phương pháp chiếu xạ nguồn gamma $^{60}Co$, xác lập các điều kiện công nghệ phù hợp và đánh giá hoạt tính sinh học của sản phẩm nhằm ứng dụng làm chất sát khuẩn trong y tế và trừ nấm bệnh trong nông nghiệp.

Các mục tiêu cụ thể được đánh số theo văn bản luận án gồm:

  1. Nghiên cứu sự phụ thuộc của liều xạ chuyển hóa bão hòa ($D_{bh}$) vào nồng độ ion $Ag^+$ ban đầu, nồng độ và khối lượng phân tử (KLPT) của polyme ổn định, nồng độ và loại chất bắt gốc tự do.
  2. Nghiên cứu mối liên quan giữa kích thước trung bình ($d_{tb}$) và phân bố kích thước hạt bạc với các yếu tố ảnh hưởng trong quá trình chiếu xạ.
  3. Nghiên cứu tính chất điện hóa và độ bền của hệ keo bạc nano theo thời gian và môi trường pH.
  4. Khảo sát độc tính cấp, hiệu ứng diệt khuẩn (Staphylococcus aureus, Escherichia coli) và hiệu lực diệt trừ nấm bệnh (Corticium salmonicolor, Piricularia oryzae, Pseudomonas glumae) nhằm định hướng ứng dụng trong y tế và nông nghiệp.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Dung dịch keo bạc nano ($Ag^0$) được tổng hợp từ tiền chất bạc nitrat ($AgNO_3$) có mặt các chất ổn định polyme gồm: Polyvinyl alcohol (PVA), Polyvinyl pyrrolidon (PVP), Chitosan (CTS) và Chitosan tan trong nước; các chủng vi khuẩn kiểm nghiệm (S. aureus ATCC 6538, E. coli), nấm thực vật (Corticium salmonicolor, nấm đạo ôn Piricularia oryzae, khuẩn lem lép hạt Pseudomonas glumae).
  • Phạm vi không gian thực nghiệm: Các cơ sở nghiên cứu chuyên ngành gồm Trung tâm Nghiên cứu và Triển khai Công nghệ Bức xạ TP.HCM, Viện Nghiên cứu Hạt nhân Đà Lạt, Viện Khoa học Vật liệu Ứng dụng, Viện Vệ sinh Dịch tễ Trung ương, Đại học Y Dược TP.HCM, Viện Nghiên cứu Cao su và thực nghiệm diện hẹp trên đồng ruộng lúa.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây được điểm lại

Luận án đã tổng quan 11 phương pháp chế tạo vật liệu bạc nano chính theo hai hướng tiếp cận:

  • Hướng từ trên xuống (Top-down):
    • Phương pháp bay hơi vật lý: Kỹ thuật ngưng tụ khí trơ ($d_{tb} \approx 75\text{ nm}$), đồng ngưng tụ trên dung môi izopropanol ($d_{tb} \approx 15\text{ nm}$) ở nhiệt độ $> 2000^\circ\text{C}$, và kỹ thuật ngưng tụ dòng hơi trên bia rắn ($d_{tb} \approx 15\text{--}50\text{ nm}$) [22, 84].
    • Phương pháp ăn mòn Laze: Bắn chùm laze xung ($\lambda = 532\text{ nm}$, xung 10 ns, tần số 10 Hz, 90 mJ) vào tấm bạc ngâm trong dung dịch chất hoạt động bề mặt $C_n H_{2n+1}SO_3Na$ để tạo hạt cỡ 10 nm [84].
  • Hướng từ dưới lên (Bottom-up):
    • Phân hủy nhiệt: Gia nhiệt phức bạc oleat lên $290^\circ\text{C}$ trong 1 giờ, hạ nhiệt nhanh tạo hạt cỡ 10 nm [54].
    • Điện hóa: Điện phân dung dịch $KNO_3$ và $AgNO_3$ với điện cực platin, hạt tạo thành cỡ 17 nm [92].
    • Quang hóa: Dùng đèn cực tím Xenon-thủy ngân (150W) chiếu dung dịch $Ag^+$, izopropanol, axeton và polyme tạo hạt $\sim 7\text{ nm}$ [41].
    • Siêu âm: Nhiệt phân ở $650^\circ\text{C}$ kết hợp xử lý siêu âm 20–120 kHz tạo hạt $\sim 20\text{ nm}$ [65].
    • Bức xạ vi sóng: Chiếu vi sóng dung dịch $Ag^+$, focmandehyt và chất ổn định (xitrat, PVP) tạo hạt $\sim 15\text{ nm}$ [47].
    • Polyol: Khử ion bạc trong dung dịch PVA nóng ($60\text{--}70^\circ\text{C}$), thu hạt 10–30 nm [37].
    • Phản ứng thế: Dùng kim loại Cu thế ion $Ag^+$ trong dung dịch PVP, thu hạt $\sim 50\text{ nm}$ [51].
    • Khử hóa học: Dùng các chất khử như $NaBH_4$, focmandehyt [33], xitrat [22], glyxerol, etylen glycol [41], hydrazin hydrat, axit ascorbic [96], hoặc khử qua trung gian $Ag_2O$ thu hạt 60–120 nm [22].
    • Khử hóa bức xạ: Dùng nguồn tia gamma ($^{60}Co$, $^{137}Cs$) hoặc chùm điện tử gia tốc [25, 27, 28, 58, 70, 71].

Về tình hình nghiên cứu cụ thể:

  • Tại Việt Nam: Nhóm Nguyễn Thiết Dũng nghiên cứu vàng và platin nano xúc tác CO (2009–2010); Nguyễn Đức Nghĩa và Hoàng Mai Hà (2001) dùng oleate khử tạo hạt bạc 4–7 nm [60]; Huỳnh Thị Hà và cs. (2006) chế tạo màng polyuretan phủ bạc nano bằng natri xitrat làm băng gạc y tế [46]; Nguyễn Đức Thọ và cs. tổng hợp nanocomposite bạc/silica bằng natri salixilat (hạt 21–28 nm) [6]; Trần Thị Ý Nhi nghiên cứu bạc nano chitosan (2009–2010). Nhóm tác giả luận án đã có công bố ban đầu trên Tạp chí Hóa học và Ứng dụng về phương pháp chiếu xạ [1].
  • Trên thế giới: Bogle (2006) nghiên cứu cơ chế ổn định bạc nano của PVA dưới chùm điện tử [25]; Zhang và cs. (1996) làm rõ vai trò phối trí và hiệu ứng không gian của PVP [95]; Chen (2007) và Long (2007) nghiên cứu keo bạc nano/chitosan bằng bức xạ gamma [28, 56]; Park và cs. (2006) nghiên cứu hiệu lực trừ nấm bệnh thực vật của bạc nano/silica [64]; Temgire và Joshi (2004) công bố về sự hình thành andehyt/xeton từ chất bắt gốc tự do ancol [85].

Vị trí và khoảng trống luận án giải quyết

Luận án định vị là công trình nghiên cứu thực nghiệm có hệ thống đầu tiên tại Việt Nam giải quyết đồng bộ từ khâu công nghệ hóa bức xạ (động học khử, cơ chế ổn định bằng PVA, PVP, Chitosan thường và Chitosan tan trong nước, khảo sát liều bão hòa $D_{bh}$, kích thước hạt $d_{tb}$, thế điện động $\xi$, phổ XRD, hiệu suất chuyển hóa, dư lượng $NO_3^-$ và $CH_3CHO$) đến khâu kiểm nghiệm độc tính và thử nghiệm hoạt tính sinh học trên vi khuẩn y tế và nấm bệnh nông nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

1. Thuyết gốc tự do về phân ly bức xạ của nước

Theo lý thuyết của Weiss và tổng kết của Tabata (1991), khi dung dịch nước hấp thụ bức xạ ion hóa, quá trình phân ly diễn ra qua các mốc thời gian:

  • Kích hoạt và ion hóa ($10^{-16}\text{ s}$): $H_2O \rightsquigarrow H_2O^*$ và $H_2O \rightsquigarrow H_2O^+ + e^-$
  • Phản ứng ion - phân tử ($10^{-14}\text{ s}$): $H_2O^+ + H_2O \rightarrow H_3O^+ + ^\bullet OH$
  • Phân tử kích hoạt phân ly ($10^{-13}\text{ s}$): $H_2O^* \rightarrow H^\bullet + ^\bullet OH$
  • Solvat hóa ($10^{-11}\text{ s}$): $e^- + nH_2O \rightarrow e^-_{aq}$
  • Tái kết hợp ($10^{-11}\text{--}10^{-5}\text{ s}$): $H^\bullet + H^\bullet \rightarrow H_2$; $^\bullet OH + ^\bullet OH \rightarrow H_2O_2$
  • Phương trình tổng quát: $$H_2O \rightsquigarrow e^-_{aq}, H^\bullet, ^\bullet OH, H_2O_2, H_2, H_3O^+$$

Thông số nhiệt động và hiệu suất bức xạ:

  • Electron solvat hóa ($e^-{aq}$): $G(e^-{aq}) = 0,28\ \mu\text{mol/J}$, thế oxy hóa khử $E^0(H_2O/e^-_{aq}) = -2,78\text{ V}$.
  • Gốc hydro nguyên tử ($H^\bullet$): $G(H^\bullet) = 0,06\ \mu\text{mol/J}$, thế oxy hóa khử $E^0(H^+/H^\bullet) = -2,3\text{ V}$.
  • Gốc hydroxyl ($^\bullet OH$): $G(^\bullet OH) = 0,29\ \mu\text{mol/J}$ (tác nhân oxy hóa mạnh).
  • Thế khử chuẩn của bạc: $E^0(Ag^+/Ag^0) = -1,8\text{ V}$.

Do $E^0$ của $e^-{aq}$ và $H^\bullet$ âm hơn thế khử của $Ag^+$, chúng là tác nhân chính khử $Ag^+ \rightarrow Ag^0$: $$Ag^+ + e^-{aq} \rightarrow Ag^0$$ $$Ag^+ + H^\bullet \rightarrow Ag^0 + H^+$$ $$Ag^0 + Ag^+ \rightarrow Ag_2^+ \xrightarrow{e^-_{aq}, H^\bullet} Ag_n^0$$

Chất bắt gốc tự do (etanol, izopropanol) được bổ sung để loại bỏ gốc oxy hóa $^\bullet OH$, tạo ra gốc tự do hữu cơ có tính khử ($E^0 \approx -2,1 \text{ đến } -1,8\text{ V}$) tiếp tục khử các cụm $Ag_n^+$ ($E^0 \approx 0,8\text{ V}$): $$R-CH_2OH + ^\bullet OH \rightarrow R-\dot{C}HOH + H_2O$$ $$Ag_n^+ + R-\dot{C}HOH \rightarrow Ag_n^0 + R-CHO + H^+$$

2. Lý thuyết độ bền hệ keo và cơ chế ổn định

  • Thuyết DLVO (Deriagin, Landow, Verwey, Overbeek): Độ bền của hệ keo phụ thuộc vào sự cân bằng giữa lực hút phân tử Van der Waals và lực đẩy tĩnh điện của lớp điện tích kép, biểu thị qua áp suất tách $\pi_0$ và thế điện động Zeta ($\xi$). Keo ổn định khi giá trị $|\xi|$ đủ lớn.
  • Hiện tượng động học: Chuyển động Brown tuân theo phương trình Einstein: $\Delta x^2 = \frac{RTt}{3\pi\eta r N}$; hiện tượng khuếch tán tuân theo định luật Fick 1 và 2.
  • Cơ chế ổn định theo từng polyme:
    • PVA: Ổn định nhờ tương tác phối trí của nhóm $-OH$ với bề mặt bạc, hạn chế kết tụ; đồng thời gốc phân ly $PVA^\bullet$ tham gia khử $Ag^+$.
    • PVP: Cặp electron tự do trên nguyên tử oxy ($C=O$) và nitơ trong vòng pyrolidon tạo liên kết phối trí với $Ag^+$, tạo hiệu ứng cản trở không gian bao quanh hạt bạc.
    • Chitosan (CTS) và CTS tan trong nước: Nhóm chức $-NH_2$ tại vị trí C-2 và $-OH$ tại C-3, C-6 tạo phức với $Ag^+$. Khi proton hóa thành $-NH_3^+$, bề mặt hạt tích điện dương tạo lực đẩy tĩnh điện mạnh kết hợp với hiệu ứng không gian của mạch phân tử; Chitosan đồng thời đóng vai trò chất bắt gốc $^\bullet OH$ mà không sinh ra hợp chất xeton độc hại.

Phương pháp nghiên cứu thực nghiệm và công cụ phân tích

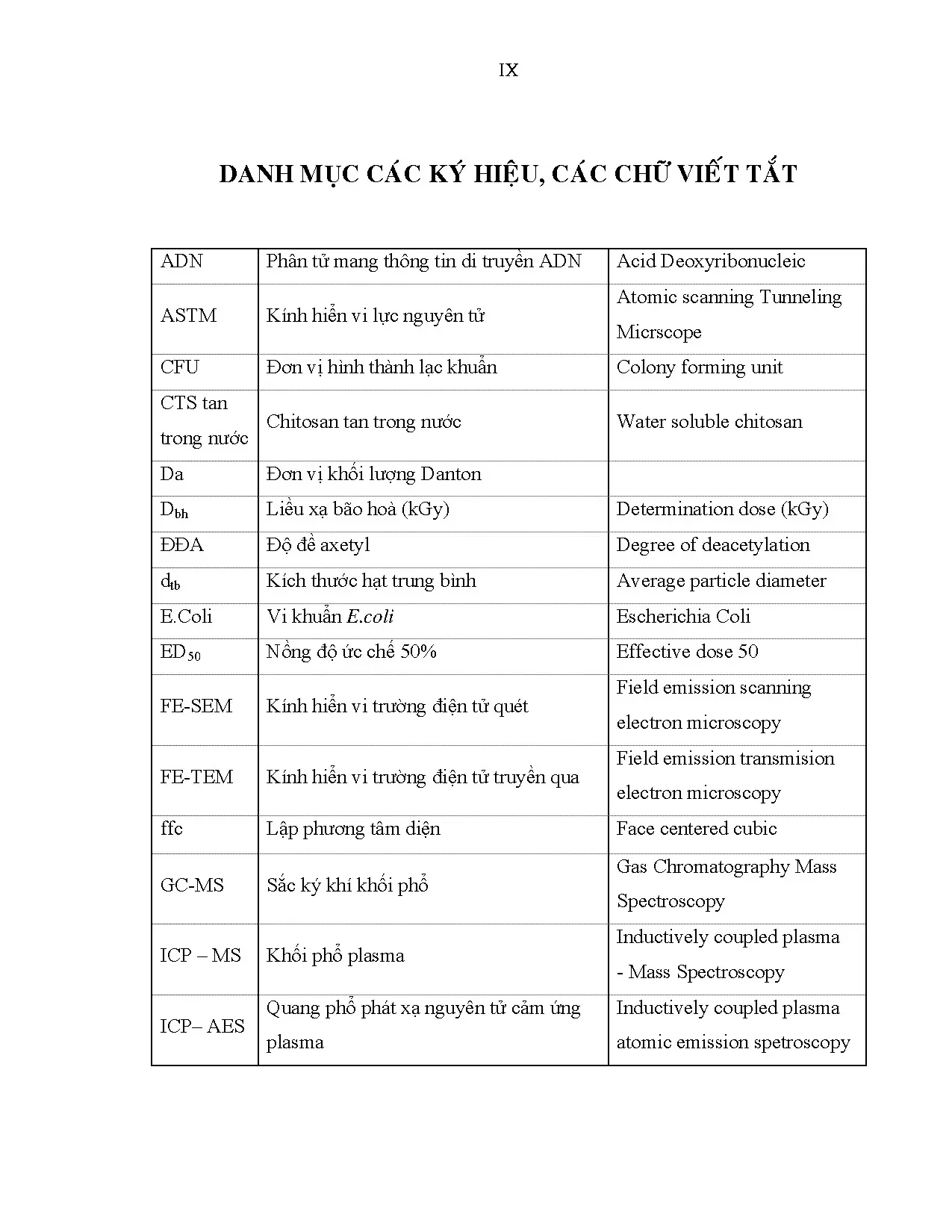

Hạng mục phân tích / thực nghiệm Thiết bị / Phương pháp Xuất xứ / Tiêu chuẩn áp dụng
Đo phổ hấp thụ quang học UV-vis UV-2401PC, UV-2450 Shimadzu, Nhật Bản
Hình thái và kích thước hạt ($d_{tb}$) Kính hiển vi điện tử truyền qua (TEM) JEM1010 JEOL, Nhật Bản
Cấu trúc mạng tinh thể Máy đo nhiễu xạ tia X (XRD) ADVANCE 8 Brooker, Đức
Thế điện động bề mặt hạt ($\xi$) Thiết bị đo thế Zeta Promecter IV-CAD Pháp
Nguồn chiếu xạ gamma $^{60}Co$ - SVST Co-60/B (1,3 kGy/h)
- Gamma Cell Isledavachel (0,7 kGy/h)
- Gamma Chamber 5000 (7,0 kGy/h)		 - Hungary (TT Nghiên cứu Triển khai CN Bức xạ)
- Liên Xô (Viện NCHN Đà Lạt)
- BRIT, Ấn Độ (Viện NCHN Đà Lạt)
Định lượng kim loại tổng Khối phổ phát xạ nguyên tử ICP-AES Optima 5300DV Perkin Elmer, Mỹ
Định lượng $Ag^+$ vết còn lại Phương pháp kích hoạt nơtron Lò phản ứng hạt nhân Đà Lạt
Phân tích dư lượng axetandehyt Sắc ký khí khối phổ (GC-MS) 5973 Agilent Technologies, Mỹ
Xác định hàm lượng nitrat dư Phương pháp so màu trắc quang TCVN 4562-88
Xác định ĐĐA% và $M_w$ của Chitosan - Phổ hồng ngoại IR ($A_{1320}/A_{1420}$)
- Sắc ký gel thấm qua (GPC)		 Chuẩn Pullulan, đệm axetat $0,25\text{M}$
Độc tính cấp ($LD_{50}$) Phương pháp Behrens-Kaber Thử nghiệm trên chuột
Đánh giá hoạt tính kháng khuẩn Phương pháp đếm khuẩn lạc CFU, ức chế vi sinh Môi trường Luria Bertani (LB), vi khuẩn S. aureus, E. coli
Đánh giá hoạt tính kháng nấm Đo đường kính khuẩn lạc $d$ (cm) Môi trường thạch dịch chiết mạch nha (MEA), nấm C. salmonicolor
Khảo sát bệnh thực vật trên lúa Đánh giá tỉ lệ bệnh và chỉ số bệnh (%) Khảo sát trực tiếp bệnh đạo ôn (P. oryzae), lem lép hạt (P. glumae)
Xử lý thống kê Phần mềm MSTATC Version 1.2 (ANOVA, LSD) Đại học Michigan State, Mỹ

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 hệ thống hóa cơ sở lý luận về nguyên tố bạc, vai trò sát khuẩn lịch sử và hiện đại; tổng quan 11 phương pháp chế tạo hạt nano kim loại; thuyết phân ly bức xạ của nước và động học khử hóa bức xạ; cấu trúc và cơ chế ổn định hạt bạc nano của PVA, PVP, Chitosan; các tính chất hóa lý, quang học (đỉnh cộng hưởng plasmon bề mặt trong vùng 380–440 nm theo thuyết Mie), cấu trúc tinh thể lập phương tâm diện (fcc) và lý thuyết độ bền hệ keo DLVO. Chương này chỉ rõ việc thiếu hụt quy trình công nghệ chuẩn hóa chế tạo keo bạc nano sạch bằng bức xạ ion hóa tại Việt Nam.

Chương 2: Vật liệu và các phương pháp nghiên cứu thực nghiệm

Chương 2 mô tả chi tiết quy trình chuẩn bị hóa chất, nguồn chiếu xạ ($0,7\text{ kGy/h}$; $1,3\text{ kGy/h}$; $7,0\text{ kGy/h}$), và quy trình thực nghiệm:

  • Quy trình chế tạo hệ keo tan trong nước (PVA, PVP, CTS tan trong nước): Hòa tan polyme ở nhiệt độ phòng hoặc $85^\circ\text{C}$, bổ sung chất bắt gốc tự do (etanol, izopropanol), thêm dung dịch $AgNO_3$ theo nồng độ định mức, rót vào ống nghiệm nút kín khí và tiến hành chiếu xạ gamma $^{60}Co$.
  • Quy trình chế tạo hệ keo Chitosan thường: Hòa tan CTS trong dung dịch axit lactic ($1\text{ g CTS} : 1\text{ ml axit lactic} : 99\text{ ml } H_2O$), để ổn định 16 giờ, lọc qua lưới 200 mesh, chỉnh pH bằng $NaOH\ 2\text{M}$, bổ sung chất bắt gốc và $AgNO_3$, sau đó chiếu xạ gamma $^{60}Co$.
  • Thiết lập các phương pháp kiểm tra hóa lý, trắc quang, nhiễu xạ tia X, thế điện động, phân tích dư lượng và phương pháp kiểm tra vi sinh học, nông học.

Chương 3: Nghiên cứu chế tạo bạc nano bằng phương pháp bức xạ sử dụng PVA và PVP làm chất ổn định

Chương 3 tập trung khảo sát các yếu tố ảnh hưởng đến quá trình tạo keo bạc nano khi sử dụng hai chất ổn định tổng hợp PVA và PVP:

  • Đối với hệ keo bạc nano/PVA:
    • Nồng độ ion bạc ban đầu ($Ag^+$) tăng từ 1 đến 50 mM làm tăng liều bão hòa ($D_{bh}$) và tăng kích thước hạt trung bình ($d_{tb}$).
    • Tăng nồng độ PVA giúp giảm kích thước hạt $d_{tb}$ và thu hẹp phân bố kích thước.
    • Bổ sung etanol làm giảm liều xạ bão hòa $D_{bh}$ nhờ hiệu ứng bắt gốc $^\bullet OH$.
    • Suất liều bức xạ cao ($7,0\text{ kGy/h}$) tạo mật độ mầm ban đầu lớn hơn, cho kích thước hạt nhỏ hơn so với suất liều thấp ($0,7\text{ kGy/h}$).
    • Thế điện động Zeta $\xi$ của keo bạc nano/PVA mang giá trị âm, hệ keo duy trì độ ổn định quang học và kích thước hạt sau thời gian lưu trữ dài. Phổ XRD xác nhận cấu trúc lập phương tâm diện (fcc).
  • Đối với hệ keo bạc nano/PVP:
    • Khảo sát PVP-K90 ($M_w = 10^6\text{ Da}$) và PVP-K30 ($M_w = 5\cdot 10^4\text{ Da}$): PVP có $M_w$ lớn cho hiệu quả bảo vệ hạt tốt hơn, $d_{tb}$ nhỏ hơn và độ bền keo cao hơn.
    • So sánh chất bắt gốc tự do: Etanol và izopropanol 1M đều nâng cao tốc độ khử, trong đó izopropanol thể hiện khả năng khử nhanh các cụm bạc trung gian.
    • Xác định hiệu suất chuyển hóa $Ag^+ \rightarrow Ag^0$ đạt xấp xỉ 100% tại liều bão hòa $D_{bh}$; định lượng hàm lượng $NO_3^-$ và sản phẩm phụ $CH_3CHO$ sinh ra trong quá trình chiếu xạ.

Chương 4: Nghiên cứu chế tạo bạc nano bằng phương pháp bức xạ sử dụng Chitosan và Chitosan tan nước làm chất ổn định

Chương 4 nghiên cứu việc sử dụng polyme sinh học Chitosan (CTS) và Chitosan tan trong nước làm chất ổn định và tự bắt gốc tự do:

  • Đối với hệ keo bạc nano/Chitosan thường (CTS):
    • Khảo sát ảnh hưởng của nồng độ $Ag^+$ (1–50 mM), nồng độ CTS (0,5–2%), khối lượng phân tử $M_w$ (3,5–460 kDa) và độ đề axetyl ĐĐA (70% và 90%).
    • Tăng $M_w$ và tăng ĐĐA của CTS làm giảm kích thước hạt $d_{tb}$ do tăng số lượng nhóm liên kết phối trí $-NH_2$.
    • pH dung dịch trước chiếu xạ ảnh hưởng rõ rệt: tại pH 5,5 hạt nano bạc hình thành đồng đều nhất.
    • CTS đóng vai trò như chất bắt gốc $^\bullet OH$, không cần bổ sung etanol vẫn đạt hiệu suất chuyển hóa cao mà không tạo ra axetandehyt độc hại.
    • Thế điện động Zeta $\xi$ của keo bạc nano/CTS mang giá trị dương ($+30 \text{ đến } +60\text{ mV}$) do sự hiện diện của các nhóm mang điện tích $-NH_3^+$, giúp keo có độ bền tĩnh điện cao theo thuyết DLVO.
  • Đối với hệ keo bạc nano/Chitosan tan trong nước:
    • Khảo sát CTS tan nước có ĐĐA 50%, $M_w = 25\text{ kDa}$. Hệ keo hòa tan hoàn toàn trong nước ở dải pH rộng (5–8), tạo hạt bạc nano kích thước nhỏ ($d_{tb} \approx 5\text{--}10\text{ nm}$), độ bền lưu trữ trên 3 tháng không bị sa lắng hay biến đổi phổ UV-vis.
    • Xác định hiệu suất chuyển hóa đạt gần 100% bằng phương pháp kích hoạt nơtron và ICP-AES.
+----------------------------------------------------------------------------------------------------+
|                BẢNG TỔNG HỢP SO SÁNH CÁC HỆ KEO BẠC NANO TRONG LUẬN ÁN                            |
+----------------------+--------------------+--------------------+-----------------------------------+
| Thông số đặc trưng   | Hệ Bạc nano / PVA  | Hệ Bạc nano / PVP  | Hệ Bạc nano / Chitosan (CTS)      |
+----------------------+--------------------+--------------------+-----------------------------------+
| Bản chất polyme      | Polyme tổng hợp    | Polyme tổng hợp    | Polysacarit tự nhiên sinh học     |
| Khối lượng PT ($M_w$) | 14k - 125k Da      | K30 (50k), K90 (1M)| 3,5k - 460k Da; CTS tan nước (25k)|
| Bước sóng $\lambda_{max}$ | 410 - 440 nm       | 410 - 430 nm       | 400 - 425 nm                      |
| Điện tích thế Zeta   | Âm ($\xi < 0$)     | Âm ($\xi < 0$)     | Dương ($\xi > 0$, do nhóm $-NH_3^+$|
| Nhu cầu chất bắt gốc | Cần Etanol/Isoprop | Cần Etanol/Isoprop | Không bắt buộc (CTS tự bắt gốc)  |
| Phụ phẩm $CH_3CHO$   | Có xuất hiện vết   | Có xuất hiện vết   | Không phát hiện khi không dùng cồn|
| Cấu trúc tinh thể    | Lập phương tâm diện| Lập phương tâm diện| Lập phương tâm diện (fcc)         |
+----------------------+--------------------+--------------------+-----------------------------------+

Chương 5: Nghiên cứu hoạt tính sinh học của keo bạc nano

Chương 5 thử nghiệm độc tính và hoạt tính sinh học của các hệ keo đã chế tạo:

  • Độc tính cấp: Xác định theo phương pháp Behrens-Kaber cho thấy keo bạc nano ở nồng độ sử dụng sát khuẩn ($< 100\text{ ppm}$) an toàn, không gây độc tính cấp đối với động vật thử nghiệm.
  • Hiệu quả diệt khuẩn:
    • Hệ keo bạc nano/PVA và nano/PVP diệt khuẩn E. coli và S. aureus đạt hiệu suất $> 99%$ ở nồng độ thấp ($5\text{ ppm}$).
    • Keo bạc nano/CTS cho hiệu quả diệt S. aureus cao hơn nhờ tác động hiệp đồng giữa hạt bạc nano và điện tích dương của màng Chitosan bám dính thành tế bào vi khuẩn mang điện tích âm.
  • Hiệu lực kháng nấm bệnh nông nghiệp:
    • Nấm hồng (Corticium salmonicolor) hại cao su: Thử nghiệm in vitro trên môi trường MEA cho thấy nồng độ bạc nano từ 10–27,16 ppm ức chế mạnh sự phát triển của khuẩn lạc nấm sau 8 ngày nuôi cấy.
    • Khảo sát trên cây lúa: Thử nghiệm thực địa keo bạc nano/CTS tan trong nước cho thấy nồng độ bạc nano thích hợp làm giảm rõ rệt tỉ lệ bệnh và chỉ số bệnh đối với bệnh đạo ôn lá, đạo ôn cổ bông (Piricularia oryzae) và bệnh lem lép hạt (Pseudomonas glumae).

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý luận và khoa học

  1. Xác lập đầy đủ cơ chế và động học của quá trình khử hóa bức xạ ion hóa dung dịch muối bạc trong môi trường nước có mặt các polyme bảo vệ (PVA, PVP, Chitosan, Chitosan tan trong nước) và chất bắt gốc tự do.
  2. Chứng minh quy luật phụ thuộc định lượng của liều hấp thụ bão hòa ($D_{bh}$) và kích thước hạt trung bình ($d_{tb}$) vào nồng độ ion bạc ban đầu, nồng độ polyme, khối lượng phân tử ($M_w$), độ đề axetyl (ĐĐA) của Chitosan, pH dung dịch và suất liều bức xạ.
  3. Làm sáng tỏ cơ chế ổn định đặc thù của Chitosan: vừa đóng vai trò chất tạo phức, chất ổn định không gian và tĩnh điện (thế Zeta dương), vừa là chất bắt gốc tự do $^\bullet OH$ hữu hiệu giúp phản ứng khử diễn ra triệt để mà không tạo ra các sản phẩm phụ độc hại như andehyt hay xeton.

Đóng góp mới về mặt thực tiễn và ứng dụng

  1. Xây dựng quy trình công nghệ một giai đoạn chế tạo keo bạc nano sạch, quy mô lớn, sản phẩm có độ tinh khiết cao, kích thước hạt đồng đều (5–15 nm), hiệu suất chuyển hóa $Ag^+ \rightarrow Ag^0$ đạt xấp xỉ 100%, độ bền keo ổn định trên nhiều tháng.
  2. Chế tạo thành công chế phẩm keo bạc nano/CTS tan trong nước, thuận tiện cho việc pha loãng trực tiếp trong môi trường nước mà không cần dùng dung môi axit.
  3. Khẳng định hoạt tính sinh học của chế phẩm: có khả năng diệt khuẩn y tế (S. aureus, E. coli) ở nồng độ thấp (5 ppm) và có hiệu lực cao trong phòng trừ nấm hồng hại cao su (C. salmonicolor), bệnh đạo ôn và lem lép hạt trên cây lúa.

Kiến nghị và giải pháp đề xuất

  • Ứng dụng quy trình chiếu xạ gamma $^{60}Co$ tại các trung tâm chiếu xạ công nghiệp để sản xuất dung dịch keo bạc nano phục vụ y tế (nước rửa tay sát khuẩn, xử lý vết thương) và nông nghiệp (thuốc trừ nấm sinh học thay thế hóa chất độc hại).
  • Sử dụng Chitosan tan trong nước làm chất ổn định ưu tiên cho các ứng dụng phun xịt bảo vệ thực vật nhằm tăng khả năng bám dính và kích kháng miễn dịch tự nhiên của cây trồng.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Nghiên cứu tập trung chủ yếu vào 4 hệ polyme ổn định (PVA, PVP, Chitosan thường và Chitosan tan trong nước) trên nguồn bức xạ gamma $^{60}Co$; chưa so sánh sâu với nguồn chùm tia điện tử gia tốc (EB) ở quy mô dòng chảy liên tục.
  • Khảo sát nông nghiệp trên cây lúa và cao su mới thực hiện ở quy mô phòng thí nghiệm và diện hẹp thực địa, chưa tiến hành thử nghiệm đa vùng sinh thái qua nhiều vụ mùa liên tiếp.

Hướng nghiên cứu tiếp

  • Tiếp tục mở rộng thử nghiệm chế phẩm keo bạc nano/Chitosan trên các đối tượng cây trồng có giá trị kinh tế khác (cây ăn trái, cây công nghiệp) phòng chống các loại nấm bệnh đặc thù.
  • Nghiên cứu phối hợp keo bạc nano với các vật liệu mang vô cơ (như silica nano, bentonit) hoặc tạo màng composite y sinh tự tiêu dùng làm băng gạc kháng khuẩn điều trị vết bỏng.
  • Đánh giá sâu hơn về cơ chế tương tác ở mức độ sinh học phân tử của bạc nano đối với sự sao chép ADN và chuỗi hô hấp enzym của các dòng vi khuẩn kháng thuốc.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên ngành cho:

  • Nghiên cứu sinh, học viên cao học, sinh viên: Thuộc các ngành Hóa học, Hóa lý, Hóa phóng xạ, Công nghệ hạt nhân, Khoa học vật liệu, Công nghệ sinh học và Nông nghiệp; tham khảo về phương pháp hóa bức xạ chế tạo vật liệu nano và các kỹ thuật phân tích hóa lý hiện đại (TEM, XRD, UV-vis, Zeta potential, ICP-AES, GC-MS).
  • Giảng viên và cán bộ nghiên cứu: Sử dụng làm tài liệu giảng dạy, nghiên cứu chuyên đề về hóa học bức xạ, vật liệu phân tán cao và cơ chế bền của hệ keo theo thuyết DLVO.
  • Doanh nghiệp và nhà sản xuất: Tham khảo thông số công nghệ (suất liều, liều bão hòa $D_{bh}$, tỉ lệ phối trộn chất ổn định và chất bắt gốc tự do) để triển khai sản xuất chế phẩm nano bạc quy mô công nghiệp phục vụ y tế và bảo vệ thực vật.

Câu hỏi thường gặp

1. Vai trò của electron solvat hóa ($e^-_{aq}$) và gốc tự do $H^\bullet$ trong quá trình chế tạo keo bạc nano bằng bức xạ là gì?

Trong quá trình chiếu xạ dung dịch nước, nước bị phân ly sinh ra các tác nhân khử mạnh gồm electron solvat hóa ($e^-{aq}$) có $G(e^-{aq}) = 0,28\ \mu\text{mol/J}$, $E^0 = -2,78\text{ V}$ và gốc hydro ($H^\bullet$) có $G(H^\bullet) = 0,06\ \mu\text{mol/J}$, $E^0 = -2,3\text{ V}$. Do thế oxy hóa khử của chúng âm hơn thế của cặp $Ag^+/Ag^0$ ($E^0 = -1,8\text{ V}$), chúng trực tiếp khử ion bạc $Ag^+$ thành nguyên tử $Ag^0$, tạo tiền đề cho các nguyên tử tập hợp phát triển thành hạt bạc nano.

2. Tại sao cần bổ sung chất bắt gốc tự do như etanol, và Chitosan thể hiện ưu điểm gì vượt trội so với các ancol đơn giản?

Gốc hydroxyl ($^\bullet OH$) sinh ra do phân ly bức xạ nước ($G = 0,29\ \mu\text{mol/J}$) là chất oxy hóa mạnh, có thể oxy hóa ngược $Ag^0$ thành $Ag^+$. Bổ sung etanol giúp bắt gốc $^\bullet OH$ và tạo ra gốc khử thứ cấp giúp tăng tốc độ phản ứng, nhưng lại sinh ra một lượng phụ phẩm axetandehyt ($CH_3CHO$). Khi sử dụng Chitosan (CTS), bản thân mạch phân tử CTS đóng vai trò như chất bắt gốc $^\bullet OH$ mà không sinh ra độc tố andehyt hay xeton, giúp sản phẩm đạt độ tinh khiết cao.

3. Kích thước hạt bạc nano phụ thuộc như thế nào vào khối lượng phân tử (KLPT) của chất ổn định PVA và PVP?

Thực nghiệm trong luận án chứng minh: khi sử dụng PVA hoặc PVP có khối lượng phân tử cao (PVA $125.000\text{ Da}$, PVP-K90 $10^6\text{ Da}$), hiệu ứng bảo vệ không gian và khả năng phối trí tốt hơn, giúp kích thước hạt bạc nano nhỏ ($d_{tb} \approx 5\text{--}10\text{ nm}$), phổ hấp thụ UV-vis có đỉnh $\lambda_{max}$ tập trung quanh 410–420 nm với mật độ quang cao. Ngược lại, polyme có KLPT thấp (PVA $14.000\text{ Da}$, PVP-K30) làm hạt bạc dễ kết tụ lớn hơn ($d_{tb}$ tăng), $\lambda_{max}$ dịch chuyển về 430–440 nm và dung dịch có hiện tượng đục.

4. Tại sao keo bạc nano ổn định bằng Chitosan lại mang điện tích Zeta dương và điều này có ý nghĩa gì đối với hoạt tính diệt khuẩn?

Chitosan có nhiều nhóm chức amin ($-NH_2$). Trong môi trường dung dịch, các nhóm này bị proton hóa thành $-NH_3^+$, làm cho bề mặt hạt keo bạc nano tích điện dương (thế Zeta $\xi$ từ $+30 \text{ đến } +60\text{ mV}$). Điện tích dương này tạo lực đẩy tĩnh điện giúp hệ keo bền vững theo thuyết DLVO, đồng thời làm tăng lực hút tĩnh điện với màng tế bào vi khuẩn (vốn tích điện âm), từ đó nâng cao hiệu quả diệt khuẩn so với các chất ổn định mang điện tích âm hoặc trung tính.

5. Keo bạc nano chế tạo bằng phương pháp bức xạ đạt hiệu quả kháng khuẩn và trừ nấm bệnh như thế nào?

Sản phẩm keo bạc nano thể hiện khả năng diệt vi khuẩn E. coli và S. aureus đạt $> 99%$ ở nồng độ 5 ppm. Đối với nấm Corticium salmonicolor gây bệnh nấm hồng trên cao su, nồng độ bạc nano từ 10–27,16 ppm ức chế mạnh sự phát triển của khuẩn lạc sau 8 ngày nuôi cấy. Trên đồng ruộng lúa, chế phẩm bạc nano/CTS tan trong nước làm giảm đáng kể tỉ lệ và chỉ số bệnh đối với bệnh đạo ôn (P. oryzae) và lem lép hạt (P. glumae).

Kết luận

Luận án đã nghiên cứu thành công quy trình công nghệ chế tạo dung dịch keo bạc nano bằng phương pháp chiếu xạ gamma $^{60}Co$ sử dụng các chất ổn định PVA, PVP, Chitosan và Chitosan tan trong nước. Công trình đã làm sáng tỏ các quy luật động học bức xạ, sự phụ thuộc của liều bão hòa ($D_{bh}$) và kích thước hạt ($d_{tb}$) vào các thông số công nghệ, đồng thời chứng minh hiệu suất chuyển hóa bạc đạt xấp xỉ 100% với độ tinh khiết cao. Các kết quả thử nghiệm sinh học đã khẳng định hoạt tính diệt khuẩn và kháng nấm bệnh vượt trội của keo bạc nano, mở ra triển vọng ứng dụng thực tiễn trong y tế và sản xuất nông nghiệp sạch.
