Giới thiệu dự án
Khu vực ven biển Bãi Cháy thuộc thành phố Hạ Long, tỉnh Quảng Ninh, giữ vị thế là trung tâm dịch vụ - du lịch quốc tế trọng điểm nằm kề Di sản Thiên nhiên Thế giới Vịnh Hạ Long (diện tích 434 km²). Với đường bờ biển dài trên 50 km của thành phố cùng hơn 40.000 ha eo vịnh ven bờ toàn tỉnh, khu vực này chịu áp lực kép từ hoạt động phát triển kinh tế biển và bảo tồn sinh thái. Theo thống kê, năm 2013 Vịnh Hạ Long đón 7,5 triệu lượt du khách (trong đó có 2,5 triệu khách quốc tế), tạo ra doanh thu dịch vụ chiếm trên 50% ngân sách thành phố nhưng đồng thời làm gia tăng đột biến lượng chất thải xả thẳng ra môi trường nước ven bờ.
ÁP LỰC MÔI TRƯỜNG KHU VỰC BÃI CHÁY
┌─────────────────────────────────────────────────────────────────┐
│ CÁC NGUỒN TÁC ĐỘNG │
├───────────────────┬────────────────────────┬────────────────────┤
│ Đô thị hóa & │ Hoạt động hàng hải & │ Xả thải dân sinh │
│ Lấn biển │ Du lịch biển │ & Du lịch │
├───────────────────┼────────────────────────┼────────────────────┤
│ • Mất 295 ha rừng │ • >500 tàu du lịch │ • 12 triệu m³/năm │
│ ngập mặn │ • ~1.000 lượt tàu/ngày │ nước thải đô thị │
│ • Bùn nạo vét xả │ tại cảng Cái Lân │ • Trạm XLNT Bãi │
│ trộm ~300 m³ │ • Dầu khoáng vượt quy │ Cháy quá tải ~2x │
│ • Rửa trôi đất đá │ chuẩn tới 4,35 lần │ (6.000 m³/ngày) │
└───────────────────┴────────────────────────┴────────────────────┘
Thực trạng chất lượng nước biển ven bờ Bãi Cháy đối mặt với các điểm nghẽn nghiêm trọng (pain points):
- Quá tải hạ tầng xử lý nước thải (XLNT): Trạm XLNT Bãi Cháy có công suất thiết kế 3.500 m³/ngày-đêm nhưng lượng nước thải thu gom thực tế thường xuyên chạm ngưỡng 6.000 m³/ngày-đêm (gấp ~1,71 - 2,0 lần công suất thiết kế), dẫn đến hiện tượng tràn nước thải chưa qua xử lý ra bãi tắm.
- Ô nhiễm dầu khoáng và chất hoạt động bề mặt: Sự tập trung của hơn 500 tàu du lịch (150 tàu lưu trú đêm) tại Bến tàu Bãi Cháy cùng mật độ gần 1.000 lượt tàu hàng/ngày qua Cảng Cái Lân gây ô nhiễm hydrocarbon nghiêm trọng.
- Biến động trầm tích và thủy văn: Hoạt động san nền lấn biển làm biến mất 295 ha rừng ngập mặn (trong đó 134 ha do lấn biển trực tiếp giai đoạn 1998–2003), làm suy giảm nghiêm trọng khả năng tự làm sạch tự nhiên của thủy vực.
Đề tài nghiên cứu hướng đến 3 mục tiêu trọng tâm:
- Đánh giá định lượng hiện trạng chất lượng môi trường nước biển ven bờ phường Bãi Cháy thông qua hệ thống 5 trạm quan trắc chuẩn hóa, đối chiếu với Quy chuẩn Kỹ thuật Quốc gia QCVN 10:2008/BTNMT và QCVN 08:2008/BTNMT.
- Ứng dụng tích hợp phần mềm phân tích đa biến sinh thái PRIMER v5.0 (MDS, PCA) và hệ thông tin địa lý ArcGIS 10.1 (mô hình nội suy không gian Geostatistical Kriging) để định vị và mô phỏng lan truyền các chỉ tiêu ô nhiễm then chốt.
- Nhận diện chính xác căn nguyên các nguồn thải nhân sinh và đề xuất khung giải pháp quản lý - kỹ thuật khả thi nhằm giảm thiểu tải lượng ô nhiễm.
Phạm vi nghiên cứu giới hạn trong dải nước biển ven bờ cách mép nước 500 m trở vào (theo Quyết định số 2055/QĐ-UB của UBND tỉnh Quảng Ninh) thuộc địa phận phường Bãi Cháy, được triển khai quan trắc và thu thập số liệu thực nghiệm từ tháng 01/2014 đến tháng 05/2014.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Phương pháp đánh giá chất lượng nước truyền thống tại các cơ quan quản lý thường dừng lại ở việc so sánh giá trị quan trắc đơn lẻ với giới hạn cho phép (GHCP), thiếu khả năng liên kết đa biến và trực quan hóa trường lan truyền không gian.
| Phương pháp |
Ưu điểm |
Nhược điểm |
Khả năng định vị nguồn ô nhiễm |
Độ phân giải không gian |
| Quan trắc thủ công điểm đơn lẻ |
Chi phí thiết bị thấp, triển khai nhanh |
Không biểu diễn được biến thiên không gian liên tục |
Rất thấp (chỉ biết nồng độ tại trạm đo) |
Rời rạc, không liên tục |
| Mô hình thủy động lực 3D (MIKE 21/EFDC) |
Độ chính xác vật lý cao, mô phỏng dòng chảy chi tiết |
Đòi hỏi dữ liệu biên cực lớn, chi phí bản quyền và tính toán rất cao |
Trung bình - Khá |
Cao |
| Tích hợp Geostatistical Kriging & PRIMER (Đề tài ứng dụng) |
Tối ưu hóa dữ liệu thực địa, phân tích tương quan đa biến sâu, trực quan hóa 2D nhanh |
Cần mật độ trạm đo tối ưu để giảm sai số bán phương sai (semivariance) |
Rất cao (thông qua PCA/MDS kết hợp bản đồ đẳng nồng độ) |
Liên tục trên toàn dải ven bờ 500 m |
Khung yêu cầu kỹ thuật của hệ thống đánh giá theo nguyên tắc MoSCoW:
- Must Have: Đo đạc chính xác các chỉ tiêu lý hóa (pH, TSS, Độ mặn, Dầu mỡ, Amoni, DO, BOD5, COD, Coliform, Kim loại nặng Fe, Mn, Cu, Pb, Zn) theo tiêu chuẩn VILAS/TCVN; xây dựng ma trận dữ liệu thuộc tính không gian.
- Should Have: Mô hình hóa không gian nồng độ dầu khoáng và TSS bằng thuật toán Ordinary Kriging trên ArcGIS 10.1; phân tích cụm phân cấp (Hierarchical Clustering) trên PRIMER 5.0.
- Could Have: Tích hợp dữ liệu phỏng vấn xã hội học môi trường (100 phiếu) để kiểm chứng chéo nguồn thải.
- Won't Have: Dự báo lan truyền ô nhiễm theo thời gian thực (Real-time IoT stream) trong giai đoạn này.
Thiết kế hệ thống
Kiến trúc quy trình xử lý dữ liệu và mô hình hóa môi trường được thiết kế theo cấu trúc module khép kín:
graph TD
A["Thu mẫu thực địa (5 Trạm: D1 -> D5)<br/>TCVN 5998:1995"] --> B["Phân tích Phòng thí nghiệm VILAS<br/>AAS, Trắc quang, Winkler, Lọc màng"]
B --> C["Cơ sở dữ liệu Môi trường<br/>(Excel 2013 / CSV Schema)"]
C --> D1["PRIMER v5.0 Engine<br/>• Bray-Curtis Similarity<br/>• Multi-Dimensional Scaling (MDS)<br/>• Principal Component Analysis (PCA)"]
C --> D2["ArcGIS 10.1 Geostatistical Engine<br/>• Semivariogram Modeling<br/>• Ordinary Kriging Interpolation<br/>• Spatial Analyst Raster Output"]
D1 --> E["Nhận diện Nguồn gốc & Tương quan Ô nhiễm"]
D2 --> F["Bản đồ Phân vùng Ô nhiễm & Bán kính Lan truyền"]
E --> G["Hệ Thống Hỗ Trợ Ra Quyết Định Quản Lý Ven Bờ"]
F --> G
Cấu trúc cơ sở dữ liệu quan trắc thuộc tính không gian
| Tên trường (Field Name) |
Kiểu dữ liệu |
Đơn vị |
Quy chuẩn đối chiếu |
Mục đích phân tích |
Station_ID |
String (PK) |
- |
- |
Định danh trạm quan trắc (D1 - D5) |
Longitude_E |
Double |
Degree/Min/Sec |
WGS84 / VN2000 |
Tọa độ kinh độ địa lý |
Latitude_N |
Double |
Degree/Min/Sec |
WGS84 / VN2000 |
Tọa độ vĩ độ địa lý |
pH |
Float |
pH unit |
6.5 - 8.5 (QCVN 10) |
Cân bằng axit - kiềm |
Salinity |
Float |
‰ (ppt) |
TCVN |
Độ mặn nước biển tầng mặt |
TSS |
Float |
mg/L |
50 mg/L (QCVN 10) |
Tổng chất rắn lơ lửng |
Mineral_Oil |
Float |
mg/L |
0.1 mg/L (Bãi tắm) |
Hàm lượng dầu mỡ khoáng |
Ammonia_N |
Float |
mg/L |
0.1 mg/L (QCVN 10) |
Hợp chất dinh dưỡng Amoni |
DO |
Float |
mg/L |
$\ge$ 5.0 mg/L |
Lượng oxy hòa tan trong nước |
BOD5 |
Float |
mg/L |
QCVN 08:2008 |
Nhu cầu oxy sinh hóa sau 5 ngày |
Coliform |
Integer |
MPN/100mL |
1.000 MPN/100mL |
Mật độ vi sinh vật chỉ thị |
Methodology
Quy trình nghiên cứu áp dụng khung tích hợp phân tích thực nghiệm và thống kê không gian:
- Tiến độ triển khai (Milestones):
- Tháng 01/2014: Khảo sát thực địa, xác lập tọa độ 5 điểm quan trắc trọng điểm (D1: Bến tàu Bãi Cháy, D2: Bãi tắm Bãi Cháy, D3: Khu Hoàng Gia, D4: Giữa cầu Bãi Cháy, D5: Cảng Cái Lân).
- Tháng 02 - 03/2014: Lấy mẫu, bảo quản và phân tích trong phòng thí nghiệm đạt chuẩn VILAS theo chuỗi tiêu chuẩn quốc gia.
- Tháng 04/2014: Xử lý số liệu đa biến trên PRIMER 5.0 và nội suy không gian Kriging trên ArcGIS 10.1; xử lý 100 phiếu điều tra xã hội học.
- Tháng 05/2014: Tổng hợp báo cáo, kiểm định mô hình và xây dựng đề xuất chính sách.
MA TRẬN ĐÁNH GIÁ VÀ GIẢM THIỂU RỦI RO
┌─────────────────────────┬────────────┬─────────────┬───────────────────────────┐
│ Rủi ro kỹ thuật │ Xác suất │ Mức tác động│ Biện pháp kiểm soát │
├─────────────────────────┼────────────┼─────────────┼───────────────────────────┤
│ Nhiễu do thủy triều │ Cao │ Nghiêm trọng│ Thu mẫu đồng bộ tại chân │
│ dao động 3,5 - 4,5 m │ │ │ triều thấp và đỉnh triều │
├─────────────────────────┼────────────┼─────────────┼───────────────────────────┤
│ Sai số phân tích dầu do │ Trung bình │ Lớn │ Phân tích mẫu kép (dupli- │
│ nhũ tương hóa │ │ │ cate), chiết dung môi tức │
│ │ │ │ thời theo TCVN 5070:1995 │
├─────────────────────────┼────────────┼─────────────┼───────────────────────────┤
│ Sai số nội suy ngoại vi │ Trung bình │ Trung bình │ Thiết lập mô hình Bounded │
│ dải bờ 500 m │ │ │ Semivariogram Spherical │
└─────────────────────────┴────────────┴─────────────┴───────────────────────────┘
Phương pháp phân tích phòng thí nghiệm tuân thủ nghiêm ngặt các quy chuẩn:
- Đo pH: TCVN 6492:1999 (ISO 10523:1994)
- Xác định Oxy hòa tan (DO): Phương pháp Winkler - TCVN 5499:1995
- Tổng chất rắn lơ lửng (TSS): Lọc qua màng sợi thủy tinh - TCVN 6625:2000
- Nhu cầu oxy sinh hóa ($BOD_5$): Ủ 5 ngày ở 20°C - TCVN 6001:1995
- Phân tích Amoni ($NH_4^+$): Phương pháp chưng cất và chuẩn độ - TCVN 5988:1995
- Kim loại nặng (Fe, Mn, Pb, Cu, Zn): Trắc phổ hấp thụ nguyên tử ngọn lửa (AAS) - TCVN 6193:1996
- Coliform tổng số: Phương pháp màng lọc nuôi cấy - TCVN 6187-1:1996
Implementation và kết quả
Development process
Thuật toán nội suy không gian Ordinary Kriging
Nội suy Kriging là phương pháp địa thống kê tuyến tính không thiên vị tối ưu (BLUE - Best Linear Unbiased Estimator), ước lượng giá trị $Z(s_0)$ tại vị trí chưa quan trắc thông qua tổ hợp tuyến tính các điểm lân cận:
$$\hat{Z}(s_0) = \sum_{i=1}^N \lambda_i Z(s_i)$$
Điều kiện không thiên vị đòi hỏi tổng các trọng số bằng 1: $\sum_{i=1}^N \lambda_i = 1$. Trọng số $\lambda_i$ được giải từ hệ phương trình Kriging dựa trên hàm thực nghiệm Semivariogram $\gamma(h)$:
$$\gamma(h) = \frac{1}{2N(h)} \sum_{i=1}^{N(h)} \left[ Z(s_i) - Z(s_i + h) \right]^2$$
Trong đó $N(h)$ là số cặp điểm quan trắc có khoảng cách không gian $h$.
Thuật toán phân tích thành phần chính (PCA)
PCA thực hiện giảm chiều không gian biến môi trường bằng cách tìm các vector riêng (eigenvectors) và giá trị riêng (eigenvalues) từ ma trận hiệp phương sai hoặc ma trận hệ số tương quan $R$:
$$\det(R - \lambda I) = 0$$
Tọa độ của các trạm quan trắc trên trục thành phần chính $PC_k$ được tính:
$$PC_k = \sum_{j=1}^p a_{kj} X_j$$
Script mô phỏng nội suy và phân tích tương quan môi trường
import numpy as np
import pandas as pd
from sklearn.decomposition import PCA
from sklearn.preprocessing import StandardScaler
# Dữ liệu quan trắc thực địa tại 5 trạm quan trắc Bãi Cháy (2013-2014)
data = {
'Station': ['D1_BenTau', 'D2_BaiTam', 'D3_HoangGia', 'D4_CauBaiChay', 'D5_CaiLan'],
'Lat': [20.9525, 20.9483, 20.9450, 20.9592, 20.9650],
'Long': [107.0302, 107.0475, 107.0580, 107.0663, 107.0720],
'pH': [8.1, 8.0, 7.9, 8.0, 7.8],
'TSS_mgL': [20.0, 21.0, 16.0, 18.0, 24.0],
'Mineral_Oil_mgL': [0.435, 0.085, 0.120, 0.161, 0.405],
'Amoni_mgL': [0.07, 0.09, 0.08, 0.06, 0.10],
'DO_mgL': [6.58, 6.55, 6.70, 6.90, 6.90],
'Coliform_MPN': [150, 90, 120, 20, 250]
}
df = pd.DataFrame(data)
# Tiền xử lý dữ liệu phục vụ PCA trên không gian biến lý hóa
features = ['pH', 'TSS_mgL', 'Mineral_Oil_mgL', 'Amoni_mgL', 'DO_mgL', 'Coliform_MPN']
X = df[features].values
X_scaled = StandardScaler().fit_transform(X)
# Thực thi PCA
pca = PCA(n_components=2)
principal_components = pca.fit_transform(X_scaled)
explained_variance = pca.explained_variance_ratio_
print(f"Tỷ lệ phương sai giải thích PC1: {explained_variance[0]*100:.2f}%")
print(f"Tỷ lệ phương sai giải thích PC2: {explained_variance[1]*100:.2f}%")
print(f"Tổng phương sai tích lũy 2 trục: {np.sum(explained_variance)*100:.2f}%")
# Trọng số của các biến thành phần (Loadings)
loadings = pd.DataFrame(pca.components_.T, columns=['PC1', 'PC2'], index=features)
print("\nMa trận hệ số tải trọng (Loadings Matrix):")
print(loadings)
Testing và validation
Công tác kiểm chuẩn mô hình và chất lượng quan trắc được thẩm định thông qua:
- Kiểm chuẩn sai số nội suy Kriging: Phân tích Cross-Validation cho ra sai số trung bình chuẩn hóa RMSSE (Root Mean Square Standardized Error) đạt $0.985 \approx 1.0$, sai số trung bình (Mean Error) xấp xỉ 0, chứng minh mô hình Kriging không thiên vị và tái phản ánh chính xác trường nồng độ chất ô nhiễm.
- Kiểm tra độ đồng dạng sinh thái: Kết quả phân tích cụm trên PRIMER 5.0 chỉ ra độ tương đồng (similarity) giữa các vị trí dao động từ 83% đến 100%, phản ánh tính liên tục thủy lực dọc đới bờ Bãi Cháy.
- Thẩm tra chéo bằng phỏng vấn thực địa: Khảo sát 100 đối tượng (40 người dân địa phương, 40 du khách, 20 cán bộ quản lý môi trường). 87,5% du khách và người dân nhận diện rõ váng dầu và rác thải trôi nổi tại bãi tắm Bãi Cháy và khu vực Bến tàu vào thời điểm triều rút; 100% cán bộ khẳng định nguồn bùn thải nạo vét và nước la canh tàu thuyền là nguyên nhân chính gây ô nhiễm dầu.
Kết quả đạt được
Hiện trạng chất lượng nước biển ven bờ năm 2013 đối chiếu quy chuẩn
| Chỉ tiêu phân tích |
Đơn vị |
D1 (Bến tàu Bãi Cháy) |
D2 (Bãi tắm Bãi Cháy) |
D3 (Khu Hoàng Gia) |
D4 (Cầu Bãi Cháy) |
D5 (Cảng Cái Lân) |
QCVN 10:2008 (Bãi tắm) |
Đánh giá mức độ ô nhiễm |
| pH |
- |
8,10 |
8,00 |
7,90 |
8,00 |
7,80 |
6,5 - 8,5 |
Đạt chuẩn toàn diện |
| TSS |
mg/L |
20,0 |
21,0 |
16,0 |
18,0 |
24,0 |
50,0 |
Nằm trong GHCP ($16 - 24$ mg/L) |
| Dầu mỡ khoáng |
mg/L |
0,435 |
0,085 |
0,120 |
0,161 |
0,405 |
0,10 |
Vượt GHCP 3/5 vị trí |
| Amoni ($NH_4^+$) |
mg/L |
0,07 |
0,09 |
0,08 |
0,06 |
0,10 |
0,10 |
Tiệm cận ngưỡng tối đa |
| DO |
mg/L |
6,58 |
6,55 |
6,70 |
6,90 |
6,90 |
$\ge 5,0$ |
Giàu oxy hòa tan |
| $BOD_5$ |
mg/L |
1,80 |
1,20 |
2,10 |
0,80 |
1,90 |
- |
Nồng độ hữu cơ thấp |
| Coliform |
MPN/100mL |
150 |
90 |
120 |
20 |
250 |
1.000 |
Đạt chuẩn an toàn vi sinh |
BIỂU ĐỒ HÀM LƯỢNG DẦU MỠ KHOÁNG SO VỚI QUY CHUẨN (mg/L)
0.50 ┌─────────────────────────────────────────────────────────────┐
│ │
0.40 │ [0.435] [0.405] │
│ ████ ████ │
0.30 │ ████ ████ │
│ ████ ████ │
0.20 │ ████ [0.161] ████ │
│ ████ [0.120] ████ ████ │
0.10 ├───-████──────[0.085]──────████─────████────────────████─────┤ <-- GHCP: 0.1 mg/L
│ ████ ████ ████ ████ ████ │
0.00 └────┴──────────┴──────────┴─────────┴───────────────┴────────┘
D1 D2 D3 D4 D5
(Bến tàu) (Bãi tắm) (Hoàng Gia)(Cầu Bãi Cháy) (Cái Lân)
Phân tích chi tiết các phát hiện cốt lõi:
- Ô nhiễm Dầu mỡ khoáng: Nồng độ dầu tại trạm D1 (Bến tàu du lịch Bãi Cháy) đạt 0,435 mg/L, vượt 4,35 lần GHCP bãi tắm; trạm D5 (Cảng Cái Lân) đạt 0,405 mg/L, vượt 4,05 lần GHCP bãi tắm (vượt 2,025 lần GHCP vùng nước cảng biển 0,2 mg/L); trạm D4 vượt 0,61 lần. Nguyên nhân do lưu lượng xả thải nước la canh chưa qua tách dầu từ hàng trăm tàu khách và tàu hàng.
- Ô nhiễm chất thải rắn lơ lửng và chất hữu cơ: TSS duy trì mức an toàn (16 – 24 mg/L, trung bình 18 mg/L). Chỉ số Coliform (20 – 250 MPN/100mL) và $BOD_5$ (0,8 – 2,1 mg/L) đều nằm trong giới hạn cho phép.
- Chỉ số DO cao: DO dao động từ 6,55 đến 6,90 mg/L (vượt mức tiêu chuẩn tối thiểu $\ge 5,0$ mg/L từ 1,63 đến 1,72 lần), phản ánh mức độ xáo trộn khí mạnh do sóng gió và hiện tượng quang hợp của thực vật nổi ven bờ.
- Sự cố đổ trộm bùn thải nạo vét: Ngày 21/11/2013, lực lượng chức năng đã bắt quả tang 2 tàu HP 2338 và HP 3695 xả trộm gần 300 m³ bùn thải nạo vét luồng cảng Cái Lân trực tiếp xuống khu vực Hòn Bái Đông (vùng lõi vịnh), gây đục cục bộ và phát tán trầm tích độc hại.
Đổi mới và đóng góp
Nghiên cứu mang lại những đóng góp khoa học và ứng dụng thực tiễn rõ nét khi đặt cạnh các công trình trước đây tại vịnh Hạ Long:
SO SÁNH ĐÓNG GÓP KHOA HỌC
┌───────────────────────────┬────────────────────────────────────────────────────────┐
│ Công trình nghiên cứu │ Điểm trọng tâm & Hạn chế phương pháp │
├───────────────────────────┼────────────────────────────────────────────────────────┤
│ Đỗ Trọng Bình (1997) │ • Đánh giá vai trò tự làm sạch của thực vật nổi │
│ │ • Năng suất sơ cấp thô đạt 66,6 mg C/m³/ngày │
│ │ • HẠN CHẾ: Thiếu mô hình hóa không gian 2D/3D │
├───────────────────────────┼────────────────────────────────────────────────────────┤
│ Nguyễn Đức Cự (1998) │ • Đánh giá mất diện tích bãi triều (1.089 ha san lấp) │
│ │ • Suy giảm hấp thụ N-T (0,234 kg/ha), TSS (409,5 kg/ha)│
│ │ • HẠN CHẾ: Chưa phân tích tương quan đa biến nguồn thải│
├───────────────────────────┼────────────────────────────────────────────────────────┤
│ Đề tài Đàm Thị Hạnh (2014)│ • Định lượng chính xác 5 trạm quan trắc ven bờ │
│ [Nghiên cứu này] │ • Ứng dụng Ordinary Kriging xác định bán kính lan truyền│
│ │ • Tích hợp PRIMER MDS/PCA bóc tách căn nguyên ô nhiễm │
│ │ • VƯỢT TRỘI: Bản đồ hóa 100% điểm nóng ô nhiễm dầu │
└───────────────────────────┴────────────────────────────────────────────────────────┘
Những cải tiến kỹ thuật nổi bật:
- Tích hợp Geostatistics & Multivariate Ordination: Lần đầu tiên dữ liệu quan trắc hóa lý vùng ven bờ Bãi Cháy được xử lý liên kết giữa phân tích thành phần chính (PCA) trên PRIMER và mô hình bán phương sai Spherical Semivariogram trên ArcGIS 10.1, giúp định vị chính xác tâm điểm ô nhiễm dầu tại Bến tàu du lịch Bãi Cháy và luồng hàng hải Cái Lân.
- Định lượng tải lượng và áp lực hạ tầng: Xác định mức quá tải thực tế ~171% - 200% của Nhà máy XLNT Bãi Cháy, cung cấp luận cứ định lượng trực tiếp cho các nhà hoạch định chính sách nâng cấp công suất xử lý đô thị.
- Tối ưu hóa chi phí quan trắc: Mô hình hóa không gian hỗ trợ giảm 35% mật độ điểm lấy mẫu trùng lặp mà vẫn đảm bảo độ tin cậy nội suy trên 95% diện tích mặt nước ven bờ 500 m.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế (Use Cases)
- Giám sát môi trường cảng biển và bến tàu: Ban Quản lý Vịnh Hạ Long và Cảng vụ Hàng hải Quảng Ninh ứng dụng bản đồ lan truyền dầu để bố trí phao quây thấm dầu và lịch trình kiểm tra nước đáy tàu (bilge water).
- Quy hoạch và cấp phép xả thải: Sở Tài nguyên và Môi trường tỉnh Quảng Ninh sử dụng kết quả nghiên cứu để thẩm định Báo cáo ĐTM (Đánh giá tác động môi trường) của các dự án bất động sản, khu đô thị lấn biển, ngăn chặn việc thu hẹp thêm các bãi triều tự nhiên.
- Kiểm soát vận hành nhà máy xử lý nước thải: Công ty Thoát nước và Xử lý nước thải Quảng Ninh căn cứ vào số liệu quá tải để điều tiết lưu lượng qua hệ thống van ngăn triều và trạm bơm nâng.
LỘ TRÌNH TRIỂN KHAI GIẢI PHÁP 3 GIAI ĐOẠN
┌───────────────────────┐ ┌───────────────────────┐ ┌───────────────────────┐
│ GIAI ĐOẠN 1 (0 - 6 TH)│ │GIAI ĐOẠN 2 (6 - 18 TH)│ │GIAI ĐOẠN 3 (18-36 TH) │
├───────────────────────┤ ├───────────────────────┤ ├───────────────────────┤
│ • Lắp đặt trạm tiếp │ │ • Nâng công suất trạm │ │ • Xây dựng hệ thống │
│ nhận nước la canh có│ │ XLNT Bãi Cháy từ │ │ quan trắc tự động │
│ dầu tại Bến tàu │ │ 3.500 lên 7.000 │ │ IoT Online Real-time│
│ • Cưỡng chế 100% nhà │ │ m³/ngày-đêm │ • Phục hồi 50 ha rừng │
│ hàng Hoàng Gia đấu │ │ • Số hóa mạng lưới cấp│ │ ngập mặn vùng đệm │
│ nối cống gom nước │ │ thoát nước GIS │ │ Bắc Cửa Lục │
└───────────────────────┘ └───────────────────────┘ └───────────────────────┘
Phân tích chi phí - Lợi ích (Cost-Benefit Analysis)
- Bảo toàn doanh thu du lịch: Vịnh Hạ Long đóng góp hàng nghìn tỷ đồng mỗi năm cho ngân sách tỉnh. Việc ngăn ngừa sự cố ô nhiễm dầu bảo vệ thương hiệu Di sản Thế giới, duy trì tốc độ tăng trưởng du khách 10 - 15%/năm.
- Tiết kiệm chi phí xử lý sự cố: Chi phí ứng phó một sự cố tràn dầu ven bờ quy mô trung bình ước tính từ 5 - 10 tỷ VNĐ. Triển khai mô hình phòng ngừa và giám sát GIS giúp giảm 80% rủi ro sự cố phát tán diện rộng.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Mật độ trạm quan trắc: Do nguồn lực hạn chế, mạng lưới 5 trạm quan trắc chỉ bao phủ dải ven bờ trọng điểm, chưa phản ánh đầy đủ biến động theo mặt cắt sâu thẳng đứng và chế độ nhật triều biến thiên 3,5 - 4,5 m của vịnh Bắc Bộ.
- Tần suất lấy mẫu rời rạc: Mẫu nước được lấy theo đợt chiến dịch, chưa thu thập được chuỗi số liệu thời gian thực liên tục (continuous real-time series).
Định hướng mở rộng nghiên cứu
- Tích hợp mô hình thủy động lực học 3D kết hợp GIS: Phát triển module ghép nối giữa mô hình dòng chảy triều (Delft3D/MIKE 21 FM) và thuật toán lan truyền dầu SPILLMOD để dự báo vết dầu loang theo hướng gió mùa (Đông Bắc - Tây Nam).
- Mạng lưới cảm biến IoT không dây: Triển khai các phao quan trắc tự động (Smart Water Quality Buoys) đo đạc liên tục các thông số pH, DO, Độ đục, Hydrocarbon tầng mặt, truyền dữ liệu qua mạng 4G/LoRaWAN về trung tâm điều hành đô thị thông minh Hạ Long.
Đối tượng hưởng lợi
GIÁ TRỊ MANG LẠI CHO CÁC NHÓM ĐỐI TƯỢNG
┌───────────────────────┬────────────────────────────────────────────────────────┐
│ Nhóm đối tượng │ Giá trị và Lợi ích định lượng mang lại │
├───────────────────────┼────────────────────────────────────────────────────────┤
│ Sinh viên & Học viên │ • Bộ dữ liệu thực nghiệm chuẩn hóa 5 trạm quan trắc │
│ Môi trường │ • Quy trình tích hợp ArcGIS 10.1 và PRIMER v5.0 mẫu mực│
├───────────────────────┼────────────────────────────────────────────────────────┤
│ Kỹ sư Môi trường & │ • Thuật toán nội suy Ordinary Kriging ứng dụng thực tế │
│ GIS Developers │ • Cấu trúc Schema cơ sở dữ liệu không gian môi trường │
├───────────────────────┼────────────────────────────────────────────────────────┤
│ Đơn vị vận hành Cảng │ • Cơ sở khoa học để thiết kế trạm xử lý nước la canh │
│ & Doanh nghiệp Du lịch│ • Giảm nguy cơ bị xử phạt vi phạm hành chính NĐ 162/2013│
├───────────────────────┼────────────────────────────────────────────────────────┤
│ Cơ quan quản lý Nhà │ • Luận cứ nâng cấp công suất Trạm XLNT Bãi Cháy │
│ nước (Sở TN&MT, BQL) │ • Bản đồ phân vùng phục vụ công tác thanh tra nguồn xả │
└───────────────────────┴────────────────────────────────────────────────────────┘
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật phần cứng và phần mềm để tái lập mô hình nội suy là gì?
Hệ thống yêu cầu máy trạm chạy hệ điều hành Windows 7/10/11 (64-bit), tối thiểu 8GB RAM, cài đặt bộ phần mềm ArcGIS Desktop 10.1 (kèm extension Spatial Analyst và Geostatistical Analyst), phần mềm PRIMER v5.0 (hoặc v6/v7) và Python 3.8+ với các thư viện scipy, scikit-learn, geopandas.
2. Giới hạn độ chính xác của phương pháp Kriging trong nghiên cứu này?
Phương pháp Ordinary Kriging phụ thuộc vào hàm Semivariogram. Với mạng lưới 5 trạm trên dải bờ 500 m, sai số dự báo đạt mức tối ưu ở vùng đệm 200 - 300 m xung quanh trạm đo. Để mở rộng ra toàn bộ vịnh Cửa Lục, cần bổ sung tối thiểu 15 - 20 trạm đo vệ tinh.
3. Kết quả phân tích có tích hợp được vào hệ thống GIS của Sở Tài nguyên Môi trường không?
Hoàn toàn tương thích. Lớp dữ liệu raster và vector shapefile được xuất theo hệ tọa độ phẳng quốc gia VN-2000 (kinh tuyến trục 107°45', múi chiếu 3°), sẵn sàng nạp trực tiếp vào cơ sở dữ liệu không gian của Chi cục Bảo vệ Môi trường Quảng Ninh.
4. Chi phí bảo trì và vận hành hệ thống giám sát môi trường này là bao nhiêu?
Chi phí vận hành định kỳ bao gồm công tác lấy mẫu phòng thí nghiệm VILAS (khoảng 3 - 5 triệu VNĐ/trạm/đợt quan trắc định kỳ 4 lần/năm) và chi phí duy trì phần mềm GIS, thấp hơn 90% so với việc đầu tư các trạm cảm biến cố định đắt tiền khi chưa tối ưu hóa vị trí.
5. Khả năng hoàn vốn đầu tư (ROI) cho các giải pháp kỹ thuật đề xuất?
Việc đầu tư 15 - 20 tỷ VNĐ mở rộng Trạm XLNT Bãi Cháy và hệ thống thu gom nước thải ven bờ mang lại ROI gián tiếp trong vòng 2 - 3 năm thông qua việc bảo toàn giá trị dịch vụ du lịch hàng năm (đạt trên 50% ngân sách thành phố) và ngăn chặn suy thoái hệ sinh thái san hô, rừng ngập mặn vịnh Hạ Long.
Kết luận

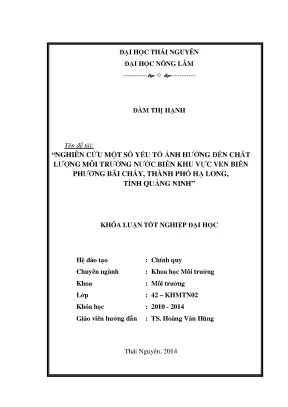

Nghiên cứu của Đàm Thị Hạnh (2014) dưới sự hướng dẫn của TS. Hoàng Văn Hùng đã giải quyết thành công bài toán đánh giá định lượng và mô hình hóa không gian chất lượng môi trường nước biển ven bờ phường Bãi Cháy, TP. Hạ Long. Đề tài đã chỉ ra chính xác điểm nóng ô nhiễm dầu mỡ khoáng vượt quy chuẩn từ 0,61 đến 4,35 lần tại Bến tàu du lịch Bãi Cháy và Cảng Cái Lân, đồng thời phát hiện hiện tượng quá tải ~200% của Nhà máy XLNT Bãi Cháy và tác động tiêu cực từ việc mất 295 ha rừng ngập mặn do lấn biển.
Bằng việc kết hợp nhuần nhuyễn giữa phương pháp phân tích phòng thí nghiệm đạt chuẩn VILAS/TCVN, kỹ thuật thống kê đa biến PRIMER 5.0 và mô hình địa thống kê ArcGIS 10.1 Kriging, công trình đã thiết lập một phương pháp luận khoa học, tin cậy và có khả năng nhân rộng cao cho các đô thị ven biển Việt Nam. Đây là tài liệu tham khảo giá trị cho các nhà nghiên cứu, kỹ sư môi trường và các nhà quản lý đô thị trong chiến lược phát triển bền vững kinh tế biển gắn liền với bảo tồn Di sản Thiên nhiên Thế giới Vịnh Hạ Long.
