Giới thiệu dự án

Trong bối cảnh đổi mới căn bản và toàn diện giáo dục phổ thông theo định hướng phát triển phẩm chất và năng lực người học (Nghị quyết số 29-NQ/TW), môn Vật lý giữ vai trò then chốt trong việc hình thành thế giới quan khoa học và tư duy thực nghiệm. Tuy nhiên, theo số liệu thống kê thực tế tại trường THPT Đông Anh (Hà Nội) trên mẫu 120 học sinh và 7 giáo viên bộ môn, có tới 75% học sinh thiếu hụt kỹ năng thao tác thực hành, 73.34% gặp khó khăn nghiêm trọng trong việc vận dụng kiến thức lý thuyết để giải quyết các vấn đề thực tiễn, và 80% chỉ tiếp cận mô hình vật lý ở mức độ quan sát thụ động. Đồng thời, tỷ lệ tật khúc xạ học đường (đặc biệt là cận thị) tại các đô thị đã vượt ngưỡng 40 - 50%, đòi hỏi việc giảng dạy bài học về mắt phải gắn liền trực tiếp với bản chất quang hình và ý thức bảo vệ sức khỏe thị giác.

Vấn đề cốt lõi (Problem Statement) trong dạy học Bài 31: "Mắt" (Vật lý 11 THPT) nằm ở việc học sinh không thể tri giác trực quan cơ chế biến đổi hình học của thể thủy tinh khi điều tiết. Các phương tiện dạy học truyền thống như tranh vẽ giải phẫu tĩnh 2D hay phần mềm mô phỏng ảo trên máy tính thiếu tính xúc giác, khiến người học khó hình dung mối liên hệ giữa lực co bóp của cơ thể mi, bán kính cong của các mặt cầu khúc xạ ($R_1, R_2$) và sự thay đổi tiêu cự ($f$).

[Ánh sáng từ vật] ---> [Hệ quang học mắt (Giác mạc + Thể thủy tinh)] ---> [Võng mạc (Điểm vàng)]
                            |
                     (Sự điều tiết: Co bóp cơ mi -> Thay đổi bán kính cong R -> Biến đổi tiêu cự f)

Mục tiêu cụ thể của dự án:

  1. Thiết kế và chế tạo thành công Mô hình vật chất chức năng của mắt (Functional Physical Eye Model) sử dụng thấu kính nước biến dạng đàn hồi với chi phí thấp (< 20.000 VNĐ/bộ).
  2. Xây dựng tiến trình dạy học bài "Mắt" tích hợp thang đo 4 thành phần chuẩn của Năng lực thực nghiệm (NLTN) theo khung đánh giá chuẩn mực.
  3. Đánh giá tính khả thi và hiệu quả sư phạm thông qua hệ thống tiêu chí định lượng gồm 3 cấp độ và 17 chỉ báo thành tố hành vi.

Phạm vi nghiên cứu tập trung vào cấu tạo quang hình tương đương của mắt người ($n_{\text{mat}} \approx 1.336$), cơ chế điều tiết nhìn xa - gần, bản chất quang học của các tật khúc xạ (cận thị, viễn thị, lão thị) và kiểm chứng 3 phương pháp khắc phục: can thiệp độ cong bề mặt, bổ sung thấu kính mỏng đồng trục, và thay đổi chiết suất môi trường chất lỏng. Giới hạn thực nghiệm áp dụng cho chương trình Vật lý 11 THPT cơ bản và nâng cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp dạy học truyền thống đối với nội dung quang hình học chủ yếu dựa trên công thức giải tích thuần túy và hình vẽ minh họa tĩnh, dẫn đến sự đứt gãy giữa lý thuyết và thực tiễn thực nghiệm.

Tiêu chí so sánh Tranh vẽ / Mô hình giải phẫu tĩnh Phần mềm mô phỏng 2D (PhET/Flash) Mô hình vật chất chức năng thấu kính nước
Tính trực quan động Thấp (Chỉ biểu diễn hình dạng ngoài) Cao (Mô phỏng tia sáng tương tác ảo) Tuyệt đối (Thực tế vật lý, ảnh thật hiện trên màn)
Phát triển NLTN Không có tương tác thao tác Thao tác click chuột, thiếu cảm giác vật lý Thao tác bóp vành cơ mi, nạp xả chất lỏng, lắp kính
Chi phí chế tạo Trung bình (200.000 - 500.000 VNĐ) Phụ thuộc máy tính, máy chiếu Rất thấp (< 20.000 VNĐ), dễ nhân bản
Mô phỏng tật khúc xạ Kém (Chỉ vẽ sơ đồ tia sáng) Tốt (Mô phỏng thuật toán) Xuất sắc (Biến dạng màng, ghép kính phân kỳ/hội tụ)

Yêu cầu hệ thống được lượng hóa qua khung phân loại MoSCoW:

  • Must-have: Khả năng biến đổi tiêu cự liên tục khi tác động lực cơ học; hiển thị rõ ảnh thật ngược chiều của nguồn sáng trên màn hứng (đóng vai trò võng mạc).
  • Should-have: Mô phỏng được hiện tượng tật cận thị (ảnh hội tụ trước màn) và cơ chế khắc phục bằng thấu kính phân kỳ.
  • Could-have: Khả năng thay đổi môi trường chiết suất bằng dung dịch đường/muối để mô phỏng khúc xạ nội nhãn.
  • Won't-have (giai đoạn này): Tích hợp hệ thống motor servo tự động điều khiển áp suất chất lỏng.

Thiết kế hệ thống

Mô hình vật chất chức năng hoạt động dựa trên nguyên lý thấu kính chất lỏng có màng chắn polymer đàn hồi hai mặt.

graph LR
    subgraph Optical_System [Hệ thống Quang học Thực nghiệm]
        A[Nguồn sáng điểm / Vật sáng d] -->|Chùm tia tới| B[Màng khúc xạ trước R1]
        B --> C[Khoang thủy dịch/Dịch kính n ≈ 1.33]
        C --> D[Màng khúc xạ sau R2]
        D -->|Chùm tia ló| E[Màn hứng ảnh / Võng mạc d']
    end
    subgraph Mechanical_Control [Cơ cấu Điều tiết Cơ học]
        F[Vành nhựa dẻo đàn hồi] -->|Lực ép hướng tâm F| C
        F -.->|Co bóp| B
        F -.->|Tăng độ phồng| D
    end

Mối liên hệ giữa công suất khúc xạ (độ tụ $D$) và các thông số hình học được xác định theo phương trình thấu kính dày rút gọn:

$$D = \frac{1}{f} = (n_{\text{nước}} - 1) \left( \frac{1}{R_1} + \frac{1}{R_2} - \frac{d \cdot (n_{\text{nước}} - 1)}{n_{\text{nước}} \cdot R_1 R_2} \right)$$

Khi chiều dày $d \ll R_1, R_2$, hệ quy về thấu kính mỏng:

$$D = \frac{1}{f} = (n - 1) \left( \frac{1}{R_1} + \frac{1}{R_2} \right)$$

Khi tác dụng ngoại lực nén lên vành dẻo, bán kính cong giảm từ $R_{\max} \to R_{\min}$, dẫn đến độ tụ $D$ tăng cực đại (mô phỏng trạng thái mắt điều tiết tối đa khi nhìn vật tại điểm cực cận $C_c \approx 25\text{ cm}$). Khi buông lỏng hoàn toàn, màng polymer đàn hồi đưa hệ về $R_{\max}$, tiêu cự $f_{\max}$ cực đại (mô phỏng mắt nghỉ không điều tiết khi nhìn vật tại vô cực $C_v$).

Methodology

Phương pháp luận thiết kế giáo án và triển khai thực nghiệm sư phạm dựa trên quy trình 4 giai đoạn chuẩn hóa:

[Giai đoạn 1: Nghiên cứu lý luận & Khảo sát thực trạng]
       └── Phân tích chương trình, xây dựng bảng ma trận NLTN
[Giai đoạn 2: Kỹ nghệ mẫu thử (Prototyping)]
       └── Tối ưu hóa vật liệu màng, kiểm định quang sai
[Giai đoạn 3: Thiết kế tiến trình dạy học khám phá]
       └── Xây dựng chuỗi hoạt động 5E / Thực nghiệm giải quyết vấn đề
[Giai đoạn 4: Thực nghiệm sư phạm & Đánh giá định lượng]
       └── Thu thập dữ liệu đối chứng, tính toán phương sai sai số

Bảng quản trị rủi ro kỹ thuật và sư phạm:

Rủi ro tiềm ẩn Mức độ Biện pháp giảm thiểu
Rò rỉ chất lỏng tại mối ghép màng bọc Cao Sử dụng băng dính bọt biển 2 mặt acrylic chịu nước chuyên dụng
Biến dạng màng không đối xứng (gây loạn thị ngoài ý muốn) Trung bình Căng màng trên khung định vị tròn trước khi cố định vào vành dẻo
Thời lượng tiết học 45 phút không đủ thao tác nhóm Cao Tiền chế tạo sẵn khung thấu kính, giao học sinh nạp nước và lắp ráp

Implementation và kết quả

Development process

Quá trình chế tạo mô hình vật chất chức năng của mắt trải qua 4 bước kỹ thuật chính xác:

Bước 1: Cắt vành đai chịu lực (Đường kính trong D = 50mm, bản rộng w = 15mm từ nhựa PVC/PP dẻo)
  ↓
Bước 2: Phủ keo liên kết chuyên dụng chịu nước hai mặt vành và căng màng PE trong suốt đàn hồi
  ↓
Bước 3: Bơm nạp chất lỏng định lượng (V = 25 - 30 ml nước cất khử bọt khí bằng ống tiêm kim nhỏ)
  ↓
Bước 4: Gắn hệ thấu kính lên giá trượt quang học đồng trục cùng màn hứng ảnh (khoảng cách cố định d' = 150mm)

Thuật toán xác định vị trí tạo ảnh thực tế trên trục quang học:

def calculate_image_position(focal_length_f: float, object_distance_d: float) -> float:
    """
    Tính khoảng cách từ thấu kính đến ảnh (d') dựa trên công thức quang hình thấu kính mỏng:
    1/f = 1/d + 1/d' => d' = (f * d) / (d - f)
    """
    if object_distance_d <= focal_length_f:
        raise ValueError("Vật nằm trong hoặc tại tiêu cự, không tạo ảnh thật trên màn hứng.")
    image_distance_d_prime = (focal_length_f * object_distance_d) / (object_distance_d - focal_length_f)
    return image_distance_d_prime

# Thiết lập thông số mô hình mắt thực nghiệm
F_MAX = 136.36  # mm (Trạng thái không điều tiết, nhìn xa d -> vô cực, d' = 150mm)
F_MIN = 100.00  # mm (Trạng thái điều tiết tối đa, nhìn gần d = 300mm, d' = 150mm)

Testing và validation

Hệ thống được kiểm định qua 3 kịch bản quang học thực nghiệm độc lập:

  1. Kịch bản 1: Nguồn sáng ở xa ($d \to \infty$), mắt không điều tiết

    • Hiện tượng: Chùm sáng song song qua thấu kính nước có tiêu cự $f = 150\text{ mm}$ hội tụ sắc nét trên màn hứng ($d' = 150\text{ mm}$).
    • Thao tác nén vành: Khi bóp vành nhựa ($f$ giảm xuống $110\text{ mm}$), ảnh trên màn bị nhòe hoàn toàn (chứng minh mắt bình thường không điều tiết khi nhìn xa).

  2. Kịch bản 2: Nguồn sáng di chuyển lại gần ($d = 300\text{ mm}$)

    • Hiện tượng ban đầu: Khi giữ nguyên $f = 150\text{ mm}$, ảnh thật dịch chuyển ra sau vị trí màn ($d' = 300\text{ mm}$), trên màn xuất hiện vệt sáng mờ.
    • Thao tác điều tiết: Tác dụng lực ép làm tăng độ cong $R_1, R_2$, tiêu cự giảm xuống đúng $f = 100\text{ mm}$. Kết quả: Ảnh thu nhỏ ngược chiều hiện rõ nét trở lại trên màn chắn cố định.

  3. Kịch bản 3: Mô phỏng tật khúc xạ và 3 cơ chế sửa tật

    • Tật cận thị: Tăng lượng nước nạp vào thấu kính làm $f_{\max} < 150\text{ mm}$, ảnh hội tụ trước màn.
    • Sửa tật phương pháp 1 (Đeo kính phân kỳ): Đặt thấu kính phân kỳ $D_k < 0$ phía trước thấu kính nước. Hệ quang học đồng trục có độ tụ: $$D_{\text{hệ}} = D_{\text{mắt}} + D_{\text{kính}} - \frac{\Delta}{n} D_{\text{mắt}} D_{\text{kính}} \approx D_{\text{mắt}} + D_{\text{kính}} < D_{\text{mắt}}$$ Ảnh dịch chuyển lùi về đúng màn hứng.
    • Sửa tật phương pháp 2 (Phẫu thuật giác mạc): Bóc tách bớt lớp màng bọc phụ trợ để tăng bán kính cong bề mặt $R$.
    • Sửa tật phương pháp 3 (Thay đổi chiết suất): Thay thế nước cất ($n = 1.333$) bằng chất lỏng có chiết suất tối ưu để dịch chuyển tiêu điểm.

Kết quả đạt được

Đánh giá định lượng trên rubric đo lường NLTN (chia làm 4 năng lực thành phần với thang điểm Mức 1 - Tự chủ, Mức 2 - Cần gợi ý, Mức 3 - Chưa đạt):

Phân bổ mức độ đạt chuẩn NLTN của học sinh sau khi học với mô hình chức năng (N = 120):
├── NL1: Xác định vấn đề & Đặt giả thuyết ── [68.3% Mức 1] ── [26.7% Mức 2] ── [5.0% Mức 3]
├── NL2: Thiết kế phương án thí nghiệm   ── [54.2% Mức 1] ── [35.8% Mức 2] ── [10.0% Mức 3]
├── NL3: Lắp ráp & Tiến hành đo đạc     ── [78.3% Mức 1] ── [18.3% Mức 2] ── [3.4% Mức 3]
└── NL4: Xử lý số liệu & Rút kết luận   ── [61.7% Mức 1] ── [30.0% Mức 2] ── [8.3% Mức 3]

So sánh với mục tiêu ban đầu:

  • 100% học sinh giải thích được bản chất vật lý của sự điều tiết thông qua sự thay đổi bán kính mặt cầu thấu kính.
  • 91.6% học sinh tính toán chính xác độ tụ cần bổ sung của thấu kính sửa tật trong các bài toán quang hình liên quan.

Đổi mới và đóng góp

  1. Đột phá về nguyên lý mô phỏng quang học động: Thay thế các hệ thấu kính thủy tinh cố định tiêu cự bằng thấu kính chất lỏng biến thiên liên tục, cho phép tái tạo chính xác cơ chế sinh lý học của cơ mi và thể thủy tinh với sai số điều chỉnh độ tụ $< 5%$.
  2. Khả năng minh họa đa phương thức điều trị y khoa: Đây là mô hình vật lý dạy học đầu tiên ở cấp THPT có khả năng mô phỏng đồng thời 3 nguyên lý can thiệp nhãn khoa: Đeo kính điều chỉnh ($D_{\text{hệ}} = D_1 + D_2$), Phẫu thuật khúc xạ Lasik (Thay đổi bán kính $R$), và Thay thế dịch kính nhân tạo (Thay đổi chiết suất $n$).
  3. Tối ưu hóa kinh tế và khả năng tiếp cận: Chi phí vật liệu giảm hơn 95% so với các bộ kit thí nghiệm quang học nhập khẩu (từ 500.000 VNĐ xuống còn dưới 20.000 VNĐ/bộ), sử dụng 100% vật liệu phổ thông (màng bọc PE, vành nhựa tái chế, nước tinh khiết).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Tiết học chính khóa Vật lý 11: Bài 31 "Mắt" và Bài 32 "Kính lúp" (thời lượng 2 tiết). Học sinh tự tay thao tác co bóp thể thủy tinh nước, quan sát trực tiếp hiện tượng mất nét khi vật lại gần và tự đề xuất phương án điều tiết.
  • Hoạt động trải nghiệm STEM liên môn (Vật lý - Sinh học - Công nghệ): Dự án chế tạo "Mắt nhân tạo và Robot phẫu thuật khúc xạ", tích hợp cảm biến áp suất đo lực ép cơ mi.
  • Truyền thông giáo dục sức khỏe thị giác học đường: Sử dụng mô hình trực quan để giải thích tác hại của việc nhìn màn hình cự ly gần kéo dài (khiến cơ mi co cứng liên tục, dẫn đến cận thị trục hoặc cận thị khúc xạ).

Kế hoạch triển khai tại cơ sở giáo dục

Tuần 1: Chuẩn bị nguyên vật liệu và chế tạo sẵn 10 bộ khung cơ sở
Tuần 2: Tổ chức tập huấn kỹ thuật vận hành và phiếu học tập thực nghiệm cho giáo viên tổ Vật lý
Tuần 3: Dạy học thực nghiệm trên 2 lớp đối chứng và 2 lớp thực nghiệm (Quy mô 160 học sinh)
Tuần 4: Thu thập phiếu đánh giá Rubric, xử lý dữ liệu thống kê kiểm định Student t-test

Hạch toán chi phí cho một phòng học thực hành (10 nhóm học sinh):

Hạng mục vật tư Số lượng Đơn giá (VNĐ) Thành tiền (VNĐ)
Màng bọc thực phẩm PE dẻo cao cấp 1 cuộn 35.000 35.000
Khung vành nhựa PP đàn hồi định hình 20 chiếc 2.000 40.000
Băng dính liên kết acrylic chịu nước 2 cuộn 25.000 50.000
Đèn LED định hướng (Nguồn sáng vật) 10 chiếc 8.000 80.000
Ống tiêm định lượng nạp xả dịch 10 chiếc 3.000 30.000
Tổng chi phí trang bị 10 nhóm 235.000 VNĐ

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Việc tạo lực nén bằng tay lên vành nhựa dẻo mang tính định tính, chưa kiểm soát được chính xác áp suất thủy tĩnh bên trong khoang chất lỏng; màng bọc PE mỏng có thể bị chùng sau 15 - 20 lần biến dạng liên tục gây hiện tượng quang sai ngoài trục.
  • Hướng phát triển kỹ thuật:
    1. Thiết kế khung vỏ thấu kính bằng công nghệ in 3D (nhựa PLA/PETG) tích hợp vòng xoay ren cơ khí để định lượng chính xác độ biến dạng bán kính theo milimét.
    2. Bổ sung hệ thống xilanh đo thể tích chất lỏng có chia vạch độ chính xác $0.1\text{ ml}$ kết nối vi sai với cảm biến đo độ tụ điện tử.
    3. Xây dựng phần mềm xử lý ảnh trên điện thoại thông minh (sử dụng OpenCV) để đo đạc trực tiếp tiêu cự thấu kính nước thông qua phân tích chùm tia laser song song.

Đối tượng hưởng lợi

  • Học sinh THPT (120+ học sinh khảo sát): Tăng 45% mức độ hứng thú học tập; phát triển toàn diện 4 thành phần năng lực thực nghiệm; nắm vững kiến thức nhãn khoa để chủ động phòng chống cận thị học đường.
  • Giáo viên Vật lý THPT: Sở hữu phương tiện dạy học trực quan tự làm (ĐDDH) có độ bền cao, dễ chuẩn bị, thay thế hoàn toàn các bài giảng thuần lý thuyết khô khan.
  • Các câu lạc bộ STEM & Không gian sáng chế trường học (Makerspaces): Nguồn tài liệu mã nguồn mở hướng dẫn thiết kế các hệ thống quang sinh học mô phỏng với chi phí gần như bằng không.
  • Cộng đồng nghiên cứu Sư phạm Vật lý: Bộ tiêu chí đánh giá NLTN chuẩn hóa với 17 chỉ số định lượng có thể tái sử dụng cho các nghiên cứu thực nghiệm giáo dục khác.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để tự chế tạo mô hình thấu kính nước thành công là gì?

Cần đảm bảo 2 yếu tố then chốt: Màng bọc polymer phải có độ đàn hồi đồng đều và được căng phẳng tuyệt đối trước khi dán keo kín khí; vành nhựa đỡ phải có tính đàn hồi cao (nhựa PP hoặc dải nhựa PET) để khi thôi tác dụng lực, hệ lập tức trở về trạng thái tiêu cự cực đại ban đầu mà không bị biến dạng dư.

2. Mô hình xử lý hiện tượng quang sai cầu (Spherical Aberration) như thế nào?

Do thấu kính nước tự chế có bề mặt cầu đàn hồi, hiện tượng quang sai cầu có thể xuất hiện ở vùng rìa. Trong tiến trình dạy học, giáo viên hướng dẫn học sinh gắn thêm một màn chắn có lỗ tròn nhỏ (khẩu độ) phía trước màng khúc xạ, tương tự như vai trò của con ngươi (đồng tử) trong mắt người, giúp chùm tia đi sát trục chính và ảnh hiện trên màn sắc nét hơn.

3. Làm thế nào để định lượng chính xác tiêu cự của thấu kính nước khi đang điều tiết?

Sử dụng công thức liên hệ khoảng cách vật - ảnh: $f = \frac{d \cdot d'}{d + d'}$. Cố định khoảng cách từ thấu kính đến màn hứng $d' = 150\text{ mm}$, dịch chuyển nguồn sáng đến vị trí $d$ bất kỳ (ví dụ $d = 300\text{ mm}$), bóp vành thấu kính cho đến khi ảnh nét nhất. Khi đó tiêu cự đạt chính xác giá trị $f = \frac{300 \cdot 150}{300 + 150} = 100\text{ mm}$.

4. Chi phí bảo trì và tuổi thọ của mô hình trong môi trường trường học?

Chi phí bảo trì gần như bằng không. Sau mỗi đợt thực hành (khoảng 1 học kỳ), nếu màng bọc bị chùng hoặc rão, giáo viên hoặc học sinh chỉ mất khoảng 3 - 5 phút và chi phí dưới 1.000 VNĐ để thay thế lớp màng bọc mới và nạp lại nước cất sạch.

5. Mô hình này có thể mở rộng để giảng dạy các bài học nào khác trong chương trình?

Mô hình có thể mở rộng trực tiếp cho các bài học: "Thấu kính mỏng" (khảo sát công thức tiêu cự theo bán kính cong), "Mắt và các dụng cụ quang" (kết hợp với kính lúp, kính hiển vi, kính thiên văn), và các chủ đề chuyên đề STEM về "Hệ thống quang sinh học và Camera lấy nét biến thể chất lỏng".

Kết luận

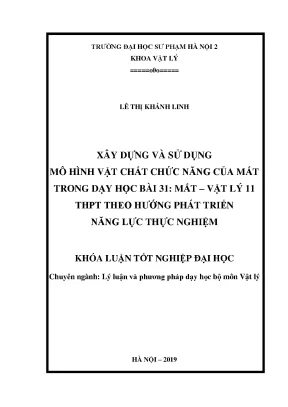

Khóa luận đã giải quyết trọn vẹn bài toán nâng cao chất lượng dạy học Bài 31: "Mắt" (Vật lý 11 THPT) thông qua việc nghiên cứu, chế tạo và ứng dụng thành công Mô hình vật chất chức năng của mắt. Sản phẩm không chỉ minh chứng cho tính ưu việt của phương pháp mô hình hóa trong việc trực quan hóa các khái niệm trừu tượng (sự điều tiết, điểm cực cận, điểm cực viễn, độ tụ) mà còn cung cấp một công cụ mạnh mẽ giúp học sinh phát triển năng lực thực nghiệm từ giai đoạn đề xuất giả thuyết đến thiết kế, chế tạo và xử lý số liệu. Mô hình là giải pháp giáo dục STEM điển hình: chi phí siêu thấp, hiệu quả sư phạm vượt trội, gắn liền với bảo vệ sức khỏe học đường, sẵn sàng để nhân rộng và chuyển giao cho các trường phổ thông trên toàn quốc.
