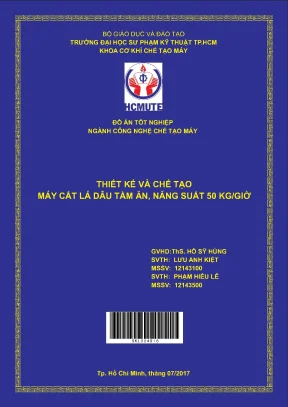

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM KHOA CƠ KHÍ CHẾ TẠO MÁY ĐỒ ÁN TỐT NGHIỆP NGÀNH CÔNG NGHỆ CHẾ TẠO MÁY THIẾT KẾ VÀ CHẾ TẠO MÁY CẮT LÁ DÂU TẰM ĂN, NĂNG SUẤT 50 KG/GIỜ GVHD:ThS. HỒ SỸ HÙNG SVTH: LƯU ANH KIỆT MSSV: 12143100 SVTH: PHẠM HIẾU LỄ MSSV: 12143500 SKL 0 0 4 9 1 6 Tp. Hồ Chí Minh, tháng 07/2017 do an TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH KHOA CƠ KHÍ CHẾ TẠO MÁY BỘ MÔN CÔNG NGHỆ CHẾ TẠO MÁY ĐỒ ÁN TỐT NGHIỆP THIẾT KẾ VÀ CHẾ TẠO MÁY CẮT LÁ DÂU TẰM ĂN, NĂNG SUẤT 50 KG/GIỜ GVHD:ThS.
HỒ SỸ HÙNG SVTH: LƢU ANH KIỆT MSSV: 12143100 SVTH: PHẠM HIẾU LỄ MSSV: 12143500 Khoá:2012 - 2016 Tp. Hồ Chí Minh, tháng 7 năm 2017 do an TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH KHOA CƠ KHÍ CHẾ TẠO MÁY BỘ MÔN CÔNG NGHỆ CHẾ TẠO MÁY ĐỒ ÁN TỐT NGHIỆP THIẾT KẾ VÀ CHẾ TẠO MÁY CẮT LÁ DÂU TẰM ĂN, NĂNG SUẤT 50 KG/GIỜ GVHD:ThS. HỒ SỸ HÙNG SVTH:LƢU ANH KIỆT MSSV: 12143100 SVTH:PHẠM HIẾU LỄ MSSV: 12143500 Khoá:2012 - 2016 Tp.
Hồ Chí Minh, tháng 07 năm 2017 do an KHOA CƠ KHÍ CHẾ TẠO MÁY CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM BỘ MÔN CN CHẾ TẠO MÁY Độc lập - Tự do – Hạnh phúc ******* Tp. Hồ Chí Minh, ngày tháng năm 2017 NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP Họ và tên sinh viên:LƢU ANH KIỆT MSSV: 12143100 Ngành: công nghệ chế tạo máy Lớp: 121431A Họ và tên sinh viên:PHẠM HIẾU LỄ MSSV: 12143500 Ngành: công nghệ chế tạo máy Lớp: 121431C Giảng viên hƣớng dẫn: ThS. HỒ SỸ HÙNG ĐT: Ngày nhận đề tài: 6/3/2017 Ngày nộp đề tài: 15/7/2017 1. Tên đề tài:THIẾT KẾ VÀ CHẾ TẠO MÁY CẮT LÁ DÂU TẰM ĂN, NĂNG SUẤT 50 KG/GIỜ.
Các số liệu, tài liệu ban đầu: - Năng suất 50 kg/giờ, chiều rộng sản phẩm cắt từ 3mm đến 10mm. - Tài liệu liên quan về thiết kế, chế tạo. - Ứng dụng phần mềm Inventor, Autocad để thiết kế. Nội dung thực hiện đề tài: - Tìm hiểu về lá dâu tằm ăn.
- Tìm hiểu nguyên lý cắt lá. - Đề xuất phƣơng án, phân tích và lựa chọn phƣơng án. - Thiết kế, chế tạo máy cắt lá dâu tằm ăn 4.Sản phẩm - Bản thuyết minh, tập bản vẽ A0, A3,máy cắt lá dâu tằm. TRƢỞNG BỘ MÔN GIẢNG VIÊN HƢỚNG DẪN (Ký, ghi rõ họ tên) (Ký,ghi rõ họ tên) ii do an LỜI CẢM ƠN Để hoàn thành đƣợc đồ án tốt nghiệp này, nhóm thực hiện xin chân thành cảm ơn các thầy cô, các anh chị em đã hƣớng dẫn, tạo điều kiện và hỗ trợ nhóm trong quá trình thực hiện đề tài.
Đặc biệt, nhóm xin gửi lời cảm ơn đến thầy Hồ Sỹ Hùng-Th.S, thầy Nguyễn Minh Chính-KS, thầy Nguyễn Nhật Phi Long-Th.S hiện đang công tác tại trƣờng ĐH.HCM đã hƣớng dẫn tận tình, nhắc nhở và động viên tinh thần cho nhóm những lúc khó khăn. Đề tài này nhóm gặp sự cố nên phải thực hiện thiết kế và vừa chế tạo trong thời gian ngắn nên sẽ khó tránh khỏi những sai sót, kính mong quý thầy cô, bạn đọc thông cảm và nhiệt tình góp ý để nhóm có thể hoàn thành tốt hơn trong những lần sau. Một lần nữa, xin chân thành cảm ơn bạn đọc đã quan tâm. năm 2017 NHÓM THỰC HIỆN iii do an TÓM TẮT ĐỒ ÁN THIẾT KẾ VÀ CHẾ TẠO MÁY CẮT LÁ DÂU TẰM ĂN, NĂNG SUẤT 50 KG/GIỜ Lá dâu tằm là thức ăn của loài tằm trong ngành chăn nuôi tằm lấy tơ.
Tùy vào độ tuổi của con tằm mà người nuôi phải thái lá dâu tằm ra để nâng cao hiệu quả chăn nuôi cũng như tiết kiệm chi phí. Độ tuổi của con tằm càng lớn thì kích cỡ cắt lá dâu càng lớn. tuổi đời con tằm từ lúc non cho đến lúc làm kén sẽ ăn lá dâu với kích thước từ 3mm đến 10mm. Lá dâu tằm là loại lá mềm, được thu hoạch bằng tay cùng với phần thân non cho tằm ăn.
Hiện nay quy mô ngành nuôi tằm lấy tơ đã được mở rộng. qua đó đã có vài sản phẩm máy nông cụ phục vụ cho việc cắt lá dâu. Nhưng hiện nay vẫn chưa có loại máy nào đảm bảo được tính năng chỉnh được cử cắt lá, đảm bảo năng suất 50kg/h, dễ vận hành, sửa chữa. Dựa trên nguyên lý dập cắt truyền động nhờ bánh đà và biến tốc vô cấp sử dụng đai thang, nhóm nghiên cứu đã phát triển chúng để giải quyết vấn đề đặt ra.
Trong khoảng thời gian có hạn, tài chính và khả năng còn hạn chế, do đó năng suất máy tạo ra chưa đúng với thiết kế và sản phẩm còn nhiều lỗi. Trong thời gian tới, nhóm thực hiện sẽ phát triển máy để có thể cho ra sản phẩm tốt hơn. iv do an ABSTRACT DESIGN AND FABRICATION MULBERRY LEAF CUTTING MACHINE, CAPACITY 50 KG/H. Mulberry leaf is the food of silkworms in Silkworm farming.
Depending on the age of the silkworm, farmers must cut Mulberry leaf to improve efficiency as well as cost savings. The larger the silkworm's age, the larger the cut size. The silkworm age from young until cocoon will eat Mulberry leaf from 3mm to 10mm. Mulberry leaf is soft leaf, harvested by hand along with the young body.
At present, silkworm rearing scale has been expanded. There are several farm machines for cutting Mulberry leaf.But there aren’t any machines that can guarantee feature of cutter adjustment, ensure productivity 50kg / h, easy to operate, repair. Based on the principle of flywheel cutting and variable speed drive, the team developed them to solve the problem. For a limited time, finance and capacity are limited, so productivity is incorrect with the design and the product has many faults.
In the future, the team will develop the machine to be able to produce better product. v do an MỤC LỤC NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP. ii LỜI CẢM ƠN. vi DANH MỤC BẢNG BIỂU.
ix DANH MỤC HÌNH ẢNH,BIỂU ĐỒ. Tính cấp thiết. Ý nghĩa khoa học và thực tiễn của đề tài. Mục tiêu nghiên cứu.
Đối tƣợng nghiên cứu. Phƣơng pháp nghiên cứu. Kết cấu đồ án tốt nghiệp. TỔNG QUAN NGHIÊN CỨU ĐỀ TÀI.
Nguồn gốc cây dâu tằm. Tình hình sản xuất dâu tằm tơ tại Việt Nam. Quy trình hoạt động của máy. Ƣu điểm của đề tài.
Nhƣợc điểm của đề tài. Các nghiên cứu liên quan đến đề tài. Cơ sở lý thuyết của quá trình cắt bằng lƣỡi dao. Vận chuyển vật liệu rời.
Các bộ truyền chuyển động. Bộ truyền đai. Bộ truyền xích. Bộ truyền bánh ma sát.
Dao cần lắc và culit quay. 21 vi do an CHƢƠNG 4. PHÂN TÍCH VÀ CHỌN PHƢƠNG ÁN. Sơ đồ động học máy cắt lá dâu.
Phân tích và chọn phƣơng án. Bộ phận cắt. Bộ phận cấp liệu. Bộ truyền chuyển động.
TÍNH TOÁN THIẾT KẾ PHƢƠNG ÁN ĐÃ CHỌN. Cơ sở tính toán thiết kế. Bảng tính toán thông số. Công suất của băng tải.
Công suất của dao cắt. Chọn động cơ và phân phối tỉ số truyền. Bộ truyền đai. Bộ biến tốc.
Lò xo cho bộ biến tốc. Bộ truyền xích. Tính toán trục. Kiểm nghiệm độ bền của then.
Tính gối đỡ trục. QUY TRÌNH CÔNG NGHỆ GIA CÔNG MỘT SỐ CHI TIẾT ĐIỂN HÌNH49 6. Quy trình công nghệ. Thiết kế nguyên công.
Biến tốc chủ động 1. Quy trình công nghệ. Thiết kế nguyên công. 82 vii do an CHƢƠNG 7.
THỰC NGHIỆM VÀ ĐÁNH GIÁ. 98 Một số hình ảnh các chi tiết sau khi gia công:. 98 Hình ảnh một số các thành phẩm sau khi cắt:. 103 TÀI LIỆU THAM KHẢO.
106 viii do an DANH MỤC BẢNG BIỂU Bảng 2.1 Diễn biến diện tích dâu .1 Tính toán công suất băng tải.2 Tính toán công suất dao cắt .3 Tính toán động cơ và tỉ số truyền .4 Tính toán bộ truyền đai giữa trục động cơ và trục 1 .5 Tính toán bộ truyền đai giữa trục 1 và trục 2 .6 Tính toán bộ truyền đai giữa trục 1 và trục 5 .7 Tính toán bộ biến tốc .8 Tính toán lò xo cho bộ biến tốc .9 Tính toán bộ truyền xích giữa trục 3 và trục 4 .10 Tính toán bộ truyền xích giữa trục 4 và trục tang tải .16 Kiểm nghiệm độ bền then .17 Tính gối đỡ trục 1 .18 Tính gối đỡ trục 2 .19 Tính gối đỡ trục 3 .20 Tính gối đỡ trục 4 .21 Tính gối đỡ trục 5 .1 Đặc tính máy tiện T616 .2 Đặc tính máy phay đứng 6H11 .3 Đặc tính của máy khoan 2H125 .4 Đặc tính của máy xọc 7A412. 97 ix do an DANH MỤC HÌNH ẢNH,BIỂU ĐỒ Hình 2.1 Cây dâu tằm .2 Máy cắt lá dâu có xuất sứ từ Trung Quốc .3 Máy cắt lá dâu có xuất sứ từ Ấn Độ .4 Máy cắt lá dâu đƣợc sản xuất tại Việt Nam (tỉnh Khánh Hòa) .1 Tác dụng cắt thái của lƣỡi dao .2 Hình lát cắt khi cắt thái có trƣợt .3 Cắt thái bằng cách chặt bổ không trƣợt .5 Sơ đồ lƣỡi cắt động và tĩnh .6 Hiện tƣợng trƣợt của dao .7 Quan hệ giữa độ ẩm và áp suất riêng .8 Cấu tạo vít tải .9 Cấu tạo và nguyên lý hoạt động của băng tải .10 Cấu tạo gàu tải .11 Bộ truyền đai .12 Bộ truyền đai dẹt, đai thang, đai tròn .13 Bộ truyền đai hình lƣợc, đai răng .14 Bộ truyền xích .15 Dây xích ống con lăn .16 Bộ truyền xích răng .17 Các bộ truyền bánh ma sát .18 Bộ biến tốc ma sát nón .1 Sơ đồ nguyên lý làm việc của máy cắt lá dâu .1 Biểu đồ lực và momen trục 1 .2 Biểu đồ lực và momen trục 2 .3 Biểu đồ lực và momen trục 3 .4 Biểu đồ lực và momen trục 4 .5 Biểu đồ lực và momen trục 5 .1 Hình vẽ chi tiết và các bề mặt cần gia công .2 Phƣơng án gia công. 61 x do an CHƢƠNG 1. Tính cấp thiết Lá dâu tằm là loại thức ăn của loài dâu tằm cho đến khi chúng bén kén.
Lá dâu tằm đƣợc trồng đồng bộ với việc nuôi tằm vì loài tằm không ăn thức ăn nào khác. Ngƣời nuôi tằm sẽ thu hoạch lá bằng tay kèm với phần thân non đem về thái ra tùy kích thƣớc trƣớc mới cho tằm ăn. Đã có nhiều loại máy trên thị trƣờng phục vụ cho việc cắt sợi lá dâu tằm nhƣng chƣa có sản phẩm nào đáp ứng đƣợc yêu cầu chính là điều chỉnh đƣợc cử cắt, dễ vận hành, giá thành rẻ. Từ nhu cầu thiết thực của những ngƣời nông dân trồng dâu nuôi tằm tại tỉnh Lâm Đồng, nhóm nghiên cứu tiến hành thực hiện đồ án tốt nghiệp: THIẾT KẾ VÀ CHẾ TẠO MÁY CẮT LÁ DÂU TẰM ĂN, NĂNG SUẤT 50 KG/GIỜ.
