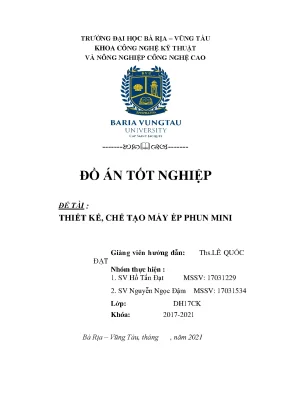

TRƯỜNG ĐẠI HỌC BÀ RỊA – VŨNG TÀU KHOA CÔNG NGHỆ KỸ THUẬT VÀ NÔNG NGHIỆP CÔNG NGHỆ CAO -------------- ĐỒ ÁN TỐT NGHIỆP ĐỀ TÀI : THIẾT KẾ, CHẾ TẠO MÁY ÉP PHUN MINI Giảng viên hướng dẫn: Ths.LÊ QUỐC ĐẠT Nhóm thực hiện : 1. SV Hồ Tấn Đạt MSSV: 17031229 2. SV Nguyễn Ngọc Đậm MSSV: 17031534 Lớp: DH17CK Khóa: 2017-2021 Bà Rịa – Vũng Tàu, tháng , năm 2021 Luan van TRƯỜNG ĐẠI HỌC CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM BÀ RỊA- VŨNG TÀU Độc lập- Tự do- Hạnh phúc NHIỆM VỤ LUẬN ÁN TỐT NGHIỆP Viện : KỸ THUẬT- KINH TẾ BIỂN Khoa : CƠ KHÍ Họ và tên : HỒ TẤN ĐẠT MSSV : 17031229 NGUYỄN NGỌC ĐẬM MSSV : 17031534 Ngành : CÔNG NGHỆ KỸ THUẬT CƠ KHÍ Lớp : DH17CK Đầu đề luận án : THIẾT KẾ, CHẾ TẠO MÁY ÉP PHUN MINI 1. Nội dung các phần thuyết minh và tính toán : - Tổng quan về máy ép nhựa.
- Phân tích và chọn phương án thiết kế cho máy. - Tính toán- thiết kê, chế tạo các bộ phận máy ép phun. - Vận hành và bảo dưỡng hệ thống máy ép. Các bản vẽ : - Bản vẽ kết cấu chung của máy ép phun.
- File 3D máy ép phun. - Bản vẽ gia công các chi tiết. Cán bộ hướng dẫn :Th. Ngày giao nhiệm vụ luận án :07/09/2020 5.
Ngày hoàn thành nhiệm vụ :…. Chủ nhiệm bộ môn Người hướng dẫn chính Luan van Kết quả đánh giá luận án tốt nghiệp : Điểm hướng dẫn luận án :…………………. Điểm bảo vệ hội đồng :…………………. Chủ tịch hội đồng Sinh viên thực hiện Luan van NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN ….tháng……năm 20…… Giáo viên hướng dẫn Th.s LÊ QUỐC ĐẠT Luan van NHẬN XÉT CỦA GIÁO VIÊN DUYỆT ….tháng……năm 20…… Giáo viên duyệt Luan van LỜI MỞ ĐẦU Trong sự nghiệp công nghiệp hóa và hiện đại hóa đất nước, các ngành công nghệ kỹ thuật đóng vai trò hết sức quan trọng, trong đó ngành công nghệ vật liệu dẻo là trong những ngành giữ vai trò quan trọng trong nền kinh tế quốc dân.
Ngày nay, trên thế giới cũng như Việt Nam, nhu cầu các sản phẩm chất dẻo trong kỹ thuật cũng như trong dân dụng ngày càng tăng. Dựa trên cơ sở khoa học kỹ thuật công nghệ, thành tựu và sự phát triển mạnh mẽ của ngành vật liệu polyme, các nhà sản xuất chất dẻo đã đưa ra thị trường một số lượng lớn chất dẻo phong phú về chủng loại, có nhiều tính chất và ứng dụng khác nhau,có những ưu nhược điểm nhất định. Cùng với đó chi phí đầu tư cũng như chế tạo máy ép phun rất lớn, chỉ có những doanh nghiệp lớn mới đảm bảo có những máy ép lớn, đó là thách thức với các doanh nghiệp nhỏ và cá nhân.Trong tương lai ngành công nghiệp ngày càng phát triển. Nếu có chiến lược phát triển lâu dài thì ngành công nghiệp chất dẻo của nước ta ngày càng phát triển hơn.
Để thực hiện được những yêu cầu phát triển thì công nghệ tính toán thiết kế và chế tạo ra các loại máy ép phun nhựa đang là một nhu cấp thiết cần phải được giải quyết, đào tạo và chuyển giao mà không ai khác đó chính là những nhiệm vụ của các kỹ sư Công Nghệ Chế Tạo Máy phải đảm nhiệm. Để góp phần nhỏ bé của mình vào công cuộc phát triển của ngành công nghiệp chất dẻo của Việt Nam. Sau một thời gian tìm hiểu và với sự hướng dẫn tận tình của Thầy Lê Quốc Đạt. Em đã chọn đề tài “Thiết kế, chế tạo máy ép phun mini” làm đề tài cho luận án tốt nghiệp.
Do kiến thức còn hạn hẹp nên trong quá trình thiết kế cà tính toán em không tránh khỏi những sai sót do thiếu thực tế và kinh nghiệm thiết kế nên em rất mong có sự hướng dẫn chỉ bảo của các thầy để em có thể củng cố và hoàn thiện kiến thức của mình khi bước vào thực thế sản xuất trong tương lai. Em xin gửi lời cảm ơn chân thành đến Th.s Lê Quốc Đạt, giảng viên Bộ môn Công Nghệ Kỹ Thuật Cơ Khí - Trường ĐH BR- VT người đã tận tình hướng dẫn, chỉ bảo em trong suốt quá trình làm khoá luận. Em cũng xin chân thành cảm ơn các thầy cô giáo trong Trường ĐH BR-VT nói chung, các thầy trong Công Nghệ Kỹ Thuật Cơ Khí nói riêng đã dạy dỗ cho em kiến thức về các môn đại cương cũng như các môn chuyên ngành, giúp em có được cơ sở lý thuyết vững vàng và tạo điều kiện giúp đỡ em trong suốt quá trình học tập. Em xin chúc các thầy, các cô luôn luôn mạnh khỏe để giúp đỡ nhiều sinh viên giống như em hơn nữa, tạo điều kiện để chúng em phát triển tương lai.
Em Xin Trân Thành Cảm Ơn ! Vũng Tàu, Ngày……. Sinh viên thực hiện Luan van Chương1.TỔNG QUAN MÁY ÉP NHỰA Trên thế giới hiện nay có nhiều công ty chế tạo máy ép phun phục vụ cho ngành công nghiệp ép các sản phẩm về nhựa như các đồ gia dụng, các loại chai lọ mỹ phẩm, chai lọ y tế, chai lọ thực phẩm…Tuy nhiên tính đa dạng trong khâu thiết kế các máy này rất tốn chi phí, tuy lý do nhu cầu sử dụng các mặt hàng này ngày càng nhiều. Nên đa số các công ty chuyên sản xuất máy ép luôn sản phẩm theo đơn đặt hàng của đối tác. Qua tìm hiểu các công ty chuyên sản xuất và chế tạo máy ép phun chủ yếu ở những nước có nền công nghiệp phát triển mạnh như Mỹ có công ty Denison, tại Ấn Độ có công ty Velan, công ty Yuken của Đài Loan.
Tại Việt Nam có công ty tnhh Sản Xuất Thương Mại Sâm Thành, công ty tnhh MTV Nhựa INT ở Quảng Nam,Vina Plast Mould là công ty chuyên sản xuất khuôn nhựa thuộc tập đoàn Bình Thuận,công ty cổ phần Implas Việt Nam… Dưới đây là một số loại máy ép đang được sử dụng phục vụ cho ngành nhựa tại Việt Nam: Hình 1.1: Máy ép phun Krauss Meffei- Đức 1 Luan van Hình 1.2: Máy ép phun JSW- Nhật Bản Hình 1.3: Máy ép phun CLF- Đài Loan 2 Luan van Hình 1.4: Máy ép phun chạy điện- Nhật Bản Hình 1.5: Máy ép phun KAWAGUCHI 3 Luan van 1. Giới thiệu công nghệ ép phun : 1. Công nghệ ép phun : Một cách đơn giản nhất, công nghệ ép phun là quá trình phun nhựa nóng chảy điền đầy lòng khuôn. Một khi nhựa được làm nguội và đông cứng lại trong lòng khuôn thì khuôn được mở ra và sản phẩm được đẩy ra khỏi khuôn nhờ hệ thống đẩy.
Trong quá trình này không có bất kỳ một phản ứng hóa học nào. Nhu cầu thực tế và hiệu quả kinh tế của công nghệ ép phun: Bằng cách quan sát thông thường, chúng ta thấy rất nhiều sản phẩm nhựa xung quanh chúng ta. Từ các sản phẩm đơn giản là dụng cụ học tập như: thước, bút, compa hay đồ chơi trẻ con…cho đến những sản phẩm phức tạp như: bàn, ghế, vỏ tivi hay các chi tiết dùng trong ôtô hay xe máy…đều được làm bằng nhựa. Hầu hết các sản phẩm này có hình dáng và màu sắc rất phong phú, chúng góp phần làm cho cuộc sống chúng ta tiện lợi, tươi đẹp hơn.
Điều này đồng nghĩa việc sản phẩm nhựa tạo ra từ công nghệ ép phun trở thành một phần không thể thiếu trong cuộc sống. Với các tính chất như : độ dẻo dai, bền, nhẹ, có thể tái chế và không có phản ứng hóa học nào với không khí ở điều kiện bình thường…Vật liệu nhựa đang dần thay thế các vật liệu khác như: sắt, đồng, nhôm, gang…đang ngày càng cạn kiệt trong tự nhiên. Do đó, nhu cầu sử dụng nhựa trong tương lai vô cùng lớn. Điều này dẫn đến hiệu quả giá thành khuôn sẽ được cho là quá đắt so với lợi ít mà nó mang lại là rất lớn vì từ một khuôn ép phun có thể tạo ra hàng chục ngàn sản phẩm từ nhựa.
Tóm lại, nhu cầu về sản phẩm nhựa của con người là mãi mãi cho đến khi nào con người tìm ra một loại vật liệu khác có những đặc tính tương tự và tốt hơn thay thế cho nhựa. Tuy nhiên, song song với nhu cầu ấy, chung ta phải tìm cách tái chế, sử dụng một cách hợp lý để bảo vệ môi trường, thực vật… tránh các tác hại cho môi trường, hệ sinh thái. Khả năng công nghệ: 4 Luan van - Tạo ra những sản phẩm có hình dáng phức tạp tùy ý. - Khả năng tự động hóa và chi tiết có tính lặp lại cao.
- Trên cùng một sản phẩm, hình dáng giữa mặt trong và ngoài có thể khác nhau( đây là một thế mạnh so với các công nghệ ép nhựa khác). - Sản phẩm sau khi ép phun có màu sắc rất phong phú và độ nhẵn bóng bề mặt cao nên không cần gia công lại. - Phù hợp cho sản xuất hàng khối và đơn chiếc. Phân loại máy ép phun: a.
Phân loại máy ép phun theo kết cấu: - Theo lực đóng khuôn 50÷10000 tấn. - Theo khả năng một lần phun tối đa. - Theo kiểu cơ cấu cấu tạo phun. - Theo kiểu trục vít.
- Theo kiểu bố trí bộ phận phun. Phân loại máy ép phun theo quá trình phát triển: - Máy ép phun piston. - Máy ép phun có trục dẻo hóa sơ bộ. - Máy ép phun trục vis.Các bộ phận cơ bản của máy : Máy ép phun gồm các bộ phận cơ bản sau đây: Hệ thống hỗ trợ phun ép phun.
- Hệ thống phun. - Hệ thống kẹp. - Hệ thống khuôn. - Hệ thống điều khiển.
Hệ thống hỗ trợ ép phun: 5 Luan van - Là hệ thống giúp vận hành ép phun, hệ thống này bao gồm: - Thân máy (Frame) : Liên kết các hệ thống trên máy lại với nhau. - Hệ thống điện (Electrical system): Cấp nguồn cho motor điện và hệ thống điều khiển nhiệt cho khoang chứa vật liệu nhờ các băng nhiệt(heater band) và đảm bảo sự an toàn điện cho người vận hành máy bằng các công tắc. Hệ thống này gồm tủ điện(electric power cabinet) và hệ thống dây dẫn. - Hệ thống thủy lực (Hydraulic system): Cung cấp lực để đóng và mở khuôn, tạo ra và duy trì lực kẹp, làm cho trục vít quay và chuyển động tới lui, tạo lực cho chốt đẩy và sự trượt của lõi mặt bên.
Hệ thống này bao gồm bơm, van, motor, hệ thống ống, thùng chứa dầu,… - Hệ thống làm nguội (Cooling system): Cung cấp nước hay dung dịch ethyleneglycol,… để làm nguội khuôn, dầu thủy lực và ngăn không cho nhựa thô ở cuống phễu bị nóng chảy. Vì vậy nhựa ở cuống phễu bị nóng chảy thì phần nhựa thô phía trên khó chạy vào khoang chứa liệu. Nhiệt trao đổi cho dầu thủy lực vào khoảng 90-120 °F.
