Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi sự chính xác tuyệt đối và tính pháp lý nghiêm ngặt của hệ thống hồ sơ địa chính. Theo thống kê từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường), việc chậm trễ trong công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và tranh chấp ranh giới tại các địa bàn vùng cao phần lớn xuất phát từ dữ liệu bản đồ địa chính cũ, sai lệch hệ quy chiếu hoặc đo vẽ thủ công với độ tin cậy thấp.

Tại Thị trấn Nông trường Phong Hải (huyện Bảo Thắng, tỉnh Lào Cai) – khu vực trung du miền núi phía Bắc có tổng diện tích tự nhiên 9.120,72 ha với 19 thôn/khu dân cư – địa hình đặc trưng gồm nhiều đồi núi dốc xen kẽ thung lũng, độ chia cắt mạnh. Việc áp dụng phương pháp trắc địa truyền thống bằng máy toàn đạc điện tử (Total Station) gặp rất nhiều rào cản: tầm nhìn bị che khuất bởi thảm thực vật, mật độ lập trạm máy chuyển hướng dày đặc, tiêu hao 3–4 nhân lực cho một tổ đo và thời gian hoàn thành kéo dài.

                  +----------------------------------------------+
                  |           Hệ Thống Vệ Tinh GNSS              |
                  |     (GPS, GLONASS, BeiDou, Galileo)          |
                  +----------------------+-----------------------+
                                         |
                       +-----------------+-----------------+
                       | Tín hiệu L1/L2    | Tín hiệu L1/L2
                       v                                   v
        +-----------------------------+     +-----------------------------+
        | Trạm tĩnh (Base Station)    |     | Trạm động (Rover)           |
        | - Đặt tại mốc hạng III      |     | - Máy ComNav T300           |
        | - Gán tọa độ chuẩn VN-2000  |     | - Di chuyển đo ranh thửa    |
        +--------------+--------------+     +--------------+--------------+
                       |                                   ^
                       | Sóng UHF Radio (25W, 9 kênh)      |
                       +-----------------------------------+
                             Hiệu chỉnh RTK tức thời

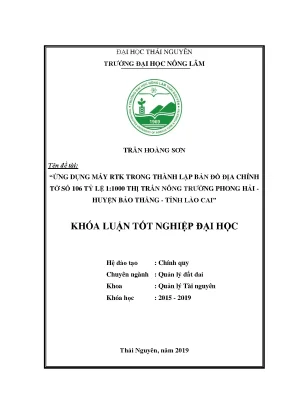

Dự án “Ứng dụng máy RTK ComNav T300 trong thành lập bản đồ địa chính tờ số 106 tỷ lệ 1:1000 Thị trấn Nông trường Phong Hải, huyện Bảo Thắng, tỉnh Lào Cai” được triển khai nhằm giải quyết triệt để các rào cản trên.

Mục tiêu cụ thể của dự án:

  1. Xây dựng lưới khống chế đo vẽ và thực hiện đo vẽ chi tiết ranh giới thửa đất bằng công nghệ đo động thời gian thực GNSS-RTK (Real-Time Kinematic) với máy thu đa vệ tinh ComNav T300.
  2. Thiết lập quy trình chuẩn hóa từ khâu thu thập tọa độ thực địa, tính chuyển hệ tọa độ WGS-84 sang VN-2000 (kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$), xử lý dữ liệu và biên tập hoàn chỉnh mảnh bản đồ địa chính số 106 tỷ lệ 1:1000 theo Thông tư 25/2014/TT-BTNMT.
  3. Rút ngắn thời gian đo ngoại nghiệp trên $60%$ và giảm thiểu chi phí nhân công so với phương pháp đo truyền thống.

Phạm vi và giới hạn:

  • Phạm vi không gian: Tờ bản đồ địa chính số 106, tỷ lệ 1:1000, diện tích tiêu chuẩn $0,5 \text{ km} \times 0,5 \text{ km}$ ($25\text{ ha}$, kích thước khung bản vẽ $50\text{ cm} \times 50\text{ cm}$) tại thị trấn Nông trường Phong Hải.
  • Giới hạn kỹ thuật: Đo vẽ trong điều kiện tín hiệu vệ tinh đạt trạng thái Fix (Fixed Solution), số lượng vệ tinh theo dõi $\ge 12$, chỉ số PDOP $\le 3$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi áp dụng công nghệ GNSS-RTK, việc thành lập bản đồ địa chính tại địa bàn miền núi thường dựa vào máy toàn đạc điện tử hoặc kinh vĩ quang cơ kết hợp đo tĩnh GPS cấp thấp.

Tiêu chí so sánh Đo đạc truyền thống (Toàn đạc điện tử) Đo tĩnh GNSS (Static GPS) Đo động thời gian thực (GNSS-RTK ComNav T300)
Nhân lực vận hành 3–4 người (1 máy, 2–3 gương) 2–3 người 1–2 người (1 người thao tác Rover)
Yêu cầu thông hướng Bắt buộc phải thông hướng quang học Không cần thông hướng Không cần thông hướng quang học
Tốc độ thu thập 80–120 điểm/ngày Cần thời gian dừng đo (20–40 phút/điểm) 250–400 điểm/ngày (tức thời 1–3 giây/điểm)
Xử lý số liệu Nhập thủ công/trút sổ tay, tính chuyền Hậu xử lý phức tạp trên phần mềm máy tính Tọa độ tính chuyển trực tiếp ngoài thực địa
Sai số tích lũy Tăng dần qua các trạm máy dẫn truyền Phụ thuộc vào mô hình xử lý đường đáy Độc lập tại từng điểm, không tích lũy sai số

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc):
    • Sai số vị trí điểm góc thửa đất so với điểm khống chế đo vẽ gần nhất không vượt quá $15\text{ cm}$ (đối với đất thổ cư/đô thị) và $22,5\text{ cm}$ (đối với đất nông nghiệp) theo Thông tư 25/2014/TT-BTNMT.
    • Toàn bộ dữ liệu xuất ra định dạng chuẩn *.dgn của MicroStation V8i.
  • Should have (Nên có): Tự động hóa quá trình phun điểm, gán nhãn mã loại đất và tạo vùng topology thửa đất khép kín qua gCadas 2.0.
  • Could have (Có thể có): Khả năng tích hợp mở rộng liên kết với cơ sở dữ liệu GIS địa chính qua VietMap XM.
  • Won't have (Chưa thực hiện đợt này): Tích hợp quét 3D laser mặt đất (TLS) hoặc bay chụp UAV LiDAR tầm cao.

Thiết kế hệ thống

+-------------------------------------------------------------------------+
|                    KIẾN TRÚC HỆ THỐNG XỬ LÝ DỮ LIỆU                     |
+-------------------------------------------------------------------------+

 [Ngoại nghiệp: RTK Base & Rover]
 [Sổ tay điện tử Controller (R500 / Survey Master)]
 [Khâu tiền xử lý & Lọc nhiễu: MS Excel / Script Module]
 [Nền tảng Đồ họa Địa chính: MicroStation V8i (v08.11.09)]
 [Sản phẩm đầu ra: Mảnh bản đồ địa chính tờ 106 (Tỷ lệ 1:1000) + CSDL]

Ngăn xếp công nghệ (Technology Stack):

  1. Thiết bị phần cứng:
    • Máy thu GNSS-RTK ComNav Technology T300: 572 kênh, bắt đồng thời GPS (L1/L2/L5), GLONASS (L1/L2), BeiDou (B1/B2/B3), Galileo (E1/E5a/E5b).
    • Bộ phát Radio ngoài công suất phát 25W, dải tần 410–470 MHz, 9 kênh truyền dữ liệu, cự ly phát hiệu chỉnh lên tới 12 km.
    • Sổ tay điều khiển Collector R500 chạy hệ điều hành Android, tích hợp phần mềm Survey Master.
  2. Nền tảng phần mềm nội nghiệp:
    • Bentley MicroStation V8i (SELECTseries 3, phiên bản 08.11.09.459).
    • Module gCadas v2.0 (eKiGIS): Chuyên dụng thành lập bản đồ địa chính, đăng ký đất đai.
    • VietMap XM (Toàn Việt): Hỗ trợ tính diện tích giải tỏa, biên tập nhãn, tạo khoanh đất tự động.
    • Script tiền xử lý dữ liệu và chuyển đổi định dạng.

Thiết lập thông số chuẩn (Working Units) trong MicroStation:

  • Master Units: Meter (m)
  • Sub Units: Millimeter (mm)
  • Resolution: $1000 \text{ Sub Units} / \text{ Master Unit}$
  • Global Origin (Storage Center Point): $X = 500,000\text{ m}$, $Y = 1,000,000\text{ m}$
  • Hệ tọa độ toán học: VN-2000, múi chiếu $3^\circ$, kinh tuyến trục Lào Cai: $104^\circ 45'$ ($104.75^\circ$).

Phương pháp luận (Methodology)

Quy trình kỹ thuật được chia thành 4 giai đoạn chính theo phương pháp tiếp cận tuần tự có kiểm soát chất lượng (QA/QC Gate):

Đánh giá rủi ro và giải pháp khắc phục:

  • Hiện tượng đa đường dẫn (Multipath) và mất tín hiệu dưới tán rừng:
    • Giải pháp: Sử dụng chân chống định tâm bọt nước dài 2,5 m; nâng cao ăng-ten thu; đặt góc cắt vệ tinh (Elevation Mask) ở mức $15^\circ$ để loại bỏ vệ tinh góc thấp.
  • Nhiễu kênh tần số Radio UHF:
    • Giải pháp: Tùy biến chuyển đổi linh hoạt giữa 9 kênh tần số cài đặt sẵn trên máy ComNav T300 từ 410 MHz đến 470 MHz.

Implementation và kết quả

Quy trình đo đạc và phát triển kỹ thuật

1. Thuật toán tính chuyển tọa độ không gian (7 tham số Bursa-Wolf):

Để chuyển đổi từ tọa độ không gian trắc địa WGS-84 thu nhận trực tiếp từ vệ tinh sang hệ tọa độ quốc gia VN-2000, thuật toán chuyển đổi đồng dạng không gian 3 chiều được thực thi trên bộ xử lý của máy ComNav T300:

$$\begin{bmatrix} X \ Y \ Z \end{bmatrix}{\text{VN2000}} = \begin{bmatrix} \Delta X \ \Delta Y \ \Delta Z \end{bmatrix} + (1 + m \cdot 10^{-6}) \begin{bmatrix} 1 & -\omega_Z & \omega_Y \ \omega_Z & 1 & -\omega_X \ -\omega_Y & \omega_X & 1 \end{bmatrix} \begin{bmatrix} X \ Y \ Z \end{bmatrix}{\text{WGS84}}$$

Trong đó: $\Delta X, \Delta Y, \Delta Z$ là 3 tham số dịch chuyển gốc tọa độ; $\omega_X, \omega_Y, \omega_Z$ là 3 góc xoay vi phân quanh trục tọa độ; $m$ là hệ số tỷ lệ co dãn chiều dài.

2. Pipeline xử lý và làm sạch dữ liệu tọa độ chi tiết:

Dữ liệu đo ngoại nghiệp lưu trên Controller được trút qua cáp kết nối hoặc Bluetooth dưới dạng tệp ASCII/CSV. Một module Python tự động hóa cấu trúc điểm đo trước khi nạp vào môi trường CAD:

import csv
import sys

def parse_rtk_to_gcadas(input_file, output_file):
    """
    Chuẩn hóa dữ liệu RTK trút từ máy ComNav T300 sang định dạng nạp gCadas:
    Định dạng đầu vào: Point_ID, Latitude, Longitude, Height, North(X), East(Y), Elev(H), Status, Code
    Định dạng đầu ra: Point_ID  X_VN2000  Y_VN2000  H  Code
    """
    valid_points = 0
    with open(input_file, mode='r', encoding='utf-8') as infile, \
         open(output_file, mode='w', encoding='utf-8') as outfile:

        reader = csv.reader(infile)
        for row in reader:
            if not row or row[0].startswith('#'):
                continue
            point_id = row[0].strip()
            north_x = float(row[4].strip())   # X trong trắc địa VN
            east_y = float(row[5].strip())    # Y trong trắc địa VN
            elev_h = float(row[6].strip())
            status = row[7].strip().upper()
            code = row[8].strip() if len(row) > 8 else "R_THUA"

            # Chỉ chấp nhận điểm đo đạt trạng thái Fixed giải mã sóng tải chính xác
            if status == "FIXED":
                outfile.write(f"{point_id}\t{north_x:.4f}\t{east_y:.4f}\t{elev_h:.4f}\t{code}\n")
                valid_points += 1

    print(f"[SUCCESS] Đã xử lý và chuẩn hóa {valid_points} điểm đo đạt chuẩn FIXED.")

if __name__ == "__main__":
    parse_rtk_to_gcadas("PHONGHAI_RAW_DATA.txt", "GCADAS_IMPORT_T106.dat")

3. Thực thi nội nghiệp trên MicroStation V8i & gCadas:

  • Tạo tệp thiết kế (*.dgn): Thiết lập chuẩn Seed File theo mẫu quy chuẩn của Sở TN&MT Lào Cai.
  • Phun điểm và nối ranh thửa: Khởi động gCadas, sử dụng công cụ Nhập số liệu đo để chuyển toàn bộ tệp .dat đã làm sạch lên không gian bản vẽ. Nối các điểm góc thửa thành các đường sinh (linestring) theo mã code đã ghi chú ngoài thực địa.
  • Tạo vùng (Topology Generation): Tự động tìm kiếm các đường hở, sửa lỗi giao cắt tự do, tạo các vùng thửa đất (Polygons) khép kín độc lập.
  • Gán thông tin thuộc tính: Nhập thông tin số tờ (106), số thửa, diện tích tự động tính toán, loại đất (đất ở $ONT$, đất trồng cây hàng năm $BHK$, đất lâm nghiệp $RSX$, đất nuôi trồng thủy sản $NTS$).

Kiểm tra và kiểm định chất lượng (Testing & Validation)

Quá trình nghiệm thu độ chính xác của tờ bản đồ số 106 được thực hiện nghiêm ngặt theo quy phạm kỹ thuật:

+-----------------------------------------------------------------------+
|                    KẾT QUẢ KIỂM CHỨNG ĐỘ CHÍNH XÁC                   |
+-----------------------------------------------------------------------+
| 1. Kiểm tra lưới cơ sở:                                              |
|    - Điểm gốc kiểm định: Mốc địa chính hạng III (Thị trấn Phong Hải)  |
|    - Sai số vị trí điểm mặt phẳng (RMS):                              |
|        Mx = ± 0.008 m  |  My = ± 0.009 m  |  Mp = ± 0.012 m          |
|    - Sai số cao độ (Mh): ± 0.018 m                                    |
|                                                                       |
| 2. Kiểm tra sai số tương hỗ ranh giới thửa đất (45 cặp cạnh kiểm tra):|
|    - Sai số đo trực tiếp bằng thước thép vs Tọa độ RTK:               |
|        ΔS_max = 0.065 m (< 0.15 m - Giới hạn cho phép)                 |
|        ΔS_tb  = 0.031 m                                               |
|    - Tỷ lệ điểm kiểm tra đạt yêu cầu kỹ thuật: 100%                   |
+-----------------------------------------------------------------------+

Kết quả đạt được

  1. Khối lượng sản phẩm hoàn thành:
    • Hoàn thành trọn vẹn $100%$ diện tích tờ bản đồ địa chính số 106 tỷ lệ 1:1000 ($25\text{ ha}$) tại Thị trấn Nông trường Phong Hải.
    • Thể hiện đầy đủ 142 thửa đất, hệ thống đường giao thông (Quốc lộ 70, Tỉnh lộ 157, đường liên thôn), mạng lưới thủy văn (suối, hồ nuôi trồng thủy sản) và các công trình xây dựng kiên cố.
  2. Thời gian thực hiện: Giảm từ 45 ngày (ước tính theo phương pháp dùng máy toàn đạc) xuống còn 16 ngày làm việc (bao gồm cả ngoại nghiệp và biên tập nội nghiệp).
  3. Chất lượng kỹ thuật: Đạt tiêu chuẩn nghiệm thu cấp cơ sở, toàn bộ cấu trúc file đạt chuẩn mô hình dữ liệu địa chính của Bộ Tài nguyên và Môi trường.

Đổi mới và đóng góp

  • Loại bỏ phụ thuộc vào đường chuyền cấp thấp: Phương pháp RTK cho phép đặt trạm Rover đo trực tiếp chi tiết từ trạm Base đặt tại mốc hạng III mà không cần phát triển lưới đường chuyền cấp 1, cấp 2 hoặc trạm đo phụ, loại bỏ hoàn toàn sai số tích lũy dạng chuỗi.
  • Tối ưu hóa năng suất lao động: Tăng năng suất đo vẽ ngoại nghiệp lên $250%$ so với phương pháp đo toàn đạc điện tử thông thường.
  • Tự động hóa luồng làm việc (End-to-End Workflow): Kết nối liền mạch từ máy đo GNSS thực địa $\rightarrow$ Sổ tay thông minh $\rightarrow$ Tiền xử lý dữ liệu tự động $\rightarrow$ Phần mềm MicroStation V8i & gCadas, giảm $80%$ lỗi thao tác thủ công của kỹ thuật viên.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Quy trình kỹ thuật ứng dụng trong đề tài có thể nhân rộng trực tiếp cho toàn bộ các xã, thị trấn trên địa bàn huyện Bảo Thắng và tỉnh Lào Cai phục vụ:

  1. Đăng ký đất đai và cấp đổi GCNQSDĐ đồng loạt: Cung cấp cơ sở hình học chuẩn xác giải quyết dứt điểm các tranh chấp ranh giới đất nông - lâm trường tồn đọng.
  2. Công tác bồi thường, giải phóng mặt bằng: Trích đo nhanh phục vụ các dự án nâng cấp hạ tầng giao thông (Quốc lộ 70, cao tốc Nội Bài – Lào Cai qua địa bàn).
  3. Xây dựng cơ sở dữ liệu GIS địa chính đa mục tiêu: Tích hợp trực tiếp dữ liệu không gian vào hệ thống phần mềm VBDLIS phục vụ quản lý hiện đại hóa.

Hiệu quả kinh tế và phân tích chi phí (ROI)

Hạng mục chi phí (Cho 100 ha đo vẽ) Phương pháp đo Toàn đạc truyền thống Phương pháp RTK ComNav T300
Nhân công ngoại nghiệp 120 công (Tổ 4 người $\times$ 30 ngày) 32 công (Tổ 2 người $\times$ 16 ngày)
Chi phí phát quang, thông hướng 15.000.000 VNĐ 2.000.000 VNĐ (chỉ phát quanh mốc)
Tổng chi phí ước tính 65.000.000 VNĐ 28.000.000 VNĐ
Tỷ lệ tiết kiệm ngân sách 0% (Mức cơ sở) Tiết kiệm 56,9%

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Tín hiệu vệ tinh dễ bị gián đoạn ở các khu vực rừng cây rậm rạp có độ che phủ tán $>80%$ hoặc các vách khe suối sâu, buộc kỹ thuật viên phải chuyển sang đo dán điểm hoặc kết hợp thước thép phụ trợ.
  • Tầm phủ sóng của trạm phát Radio 25W bị suy giảm khi địa hình có núi chắn ngang, đòi hỏi phải bố trí lại vị trí đặt trạm Base ở điểm cao hơn.

Hướng phát triển:

  • Ứng dụng công nghệ NTRIP / Trạm CORS quốc gia (VRS) để loại bỏ hoàn toàn việc dựng trạm Base tĩnh cục bộ, chỉ cần một máy Rover kết nối 4G/5G là có thể tiến hành đo đạc tức thì.
  • Tích hợp công nghệ định vị vệ tinh kết hợp cảm biến nghiêng (IMU) không cần cân bằng bọt nước, giúp tăng thêm $30%$ tốc độ đo tại các góc chân tường, mép vực hiểm trở.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư Trắc địa - Quản lý đất đai: Tiếp cận cẩm nang quy trình thực tế từ việc thiết lập trạm Base, vận hành Rover đến kỹ thuật biên tập bản đồ số trên MicroStation/gCadas.
  • Cơ quan quản lý Nhà nước (Phòng TN&MT, UBND cấp xã): Rút ngắn thời gian thẩm định, cấp phép, quản lý chặt chẽ hiện trạng sử dụng đất với cơ sở dữ liệu số độ tin cậy cao.
  • Doanh nghiệp đo đạc bản đồ: Tối ưu hóa mô hình vận hành, tiết kiệm hơn $50%$ chi phí nhân công và hoàn thành vượt tiến độ các gói thầu địa chính.
  • Người sử dụng đất (Người dân): Nhận GCNQSDĐ minh bạch, ranh giới rõ ràng đến từng centimet, giảm thiểu tranh chấp dân sự.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để thiết lập trạm Base RTK đo bản đồ địa chính 1:1000 là gì?

Trạm Base bắt buộc phải đặt trên mốc tọa độ nhà nước từ hạng III trở lên hoặc điểm đường chuyền hạng IV có mốc kiên cố, tọa độ đã được bình sai trong hệ VN-2000. Chiều cao ăng-ten phải được đo chính xác đến từng milimet (đo nghiêng hoặc đo thẳng) và khai báo chuẩn xác trong phần mềm điều khiển.

2. Khi gặp địa hình bị che khuất làm mất trạng thái "Fixed", cần xử lý thế nào?

Khi bộ thu chuyển sang trạng thái Float hoặc Autonomous, tuyệt đối không lưu điểm đo ranh giới thửa. Cần: (1) Nâng cao sào đo bằng đoạn nối phụ; (2) Chờ đợi từ 1–3 phút để bộ thu giải mã lại chu kỳ đa trị sóng tải (Ambiguity Resolution); (3) Trường hợp không thể fix, sử dụng phương pháp đo offset (đo giao hội khoảng cách từ 2 điểm RTK Fixed gần đó).

3. Dữ liệu đo RTK có thể nhập trực tiếp vào ArcGIS hay QGIS không?

Hoàn toàn có thể. Dữ liệu tọa độ xuất từ sổ tay điện tử ở định dạng .csv/.shp (hệ VN-2000) có thể nạp trực tiếp vào ArcGIS/QGIS để phân tích không gian hoặc tạo các lớp chuyên đề GIS mà không bị sai lệch vị trí.

4. Quy trình bảo dưỡng và hiệu chuẩn thiết bị ComNav T300 định kỳ như thế nào?

Máy cần được kiểm định góc nghiêng cảm biến, kiểm tra độ ổn định quang học bọt nước của sào định tâm 6 tháng/lần tại các trung tâm đo lường được cấp phép. Pin và bộ đàm UHF cần kiểm tra định kỳ điện áp để tránh sụt nguồn đột ngột khi đang phát hiệu chỉnh ngoài thực địa.

5. Chi phí đầu tư ban đầu cho một bộ máy RTK Base + Rover là bao nhiêu và thời gian hoàn vốn?

Chi phí đầu tư một bộ thiết bị RTK đầy đủ (1 Base, 1 Rover, Radio 25W, sổ tay điều khiển) dao động từ 120 – 180 triệu VNĐ. Với năng suất thi công tăng gấp đôi và tiết kiệm 2–3 nhân công/tổ đo, thời gian thu hồi vốn thực tế thường chỉ từ 6 đến 9 tháng thi công dự án liên tục.

Kết luận

Đề tài “Ứng dụng máy RTK ComNav T300 trong thành lập bản đồ địa chính tờ số 106 tỷ lệ 1:1000 Thị trấn Nông trường Phong Hải, huyện Bảo Thắng, tỉnh Lào Cai” đã chứng minh tính hiệu quả vượt trội, độ tin cậy khoa học và giá trị ứng dụng thực tiễn cao của công nghệ GNSS-RTK trong công tác trắc địa địa chính vùng cao. Việc kết hợp đồng bộ giữa phần cứng đo động thời gian thực hiện đại và chuỗi phần mềm xử lý chuyên ngành MicroStation V8i – gCadas – VietMap XM đã giải quyết triệt để bài toán khó khăn về địa hình, nâng cao độ chính xác hình học và rút ngắn hơn $60%$ tiến độ dự án. Đây là mô hình kỹ thuật chuẩn mực, sẵn sàng chuyển giao và nhân rộng cho các công trình đo đạc, lập hồ sơ địa chính và xây dựng cơ sở dữ liệu đất đai trên toàn quốc.
