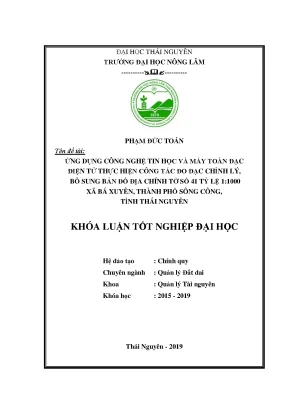

• Tác giả: Phạm Đức Toán
• Người hướng dẫn: ThS. Trương Thành Nam
• Trường học: Đại học Nông Lâm - Đại học Thái Nguyên
• Chuyên ngành: Quản lý đất đai
• Đề tài: Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 41 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên
• Loại tài liệu: Khóa luận tốt nghiệp đại học
• Năm xuất bản: 2019
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. Phần 1: MỞ ĐẦU
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục tiêu nghiên cứu của đề tài
• 1.3. Ý nghĩa của đề tài
• 2. Phần 2: TỔNG QUAN TÀI LIỆU
• 2.1. Tổng quan về bản đồ, bản đồ địa chính
• 2.1.1. Khái niệm bản đồ
• 2.1.2. Bản đồ địa chính
• 2.1.2.1. Khái niệm bản đồ địa chính
• 2.1.2.2. Địa chính là gì?
• 2.2. Mục đích thành lập bản đồ địa chính
• 2.3. Yêu cầu cơ bản đối với bản đồ địa chính
• 3. ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Đối tượng và phạm vi nghiên cứu
• 3.1.1. Đối tượng nghiên cứu. Phạm vi nghiên cứu
• 3.2. Địa điểm và thời gian tiến hành
• 3.2.1. Địa điểm nghiên cứu
• 3.2.2. Thời gian tiến hành
• 3.3. Nội dung nghiên cứu
• 3.4. Ứng dụng phần mềm MicroStation và Famis trong việc xây dựng bản đồ địa chính
• 3.5. Phương pháp nghiên cứu
• 3.5.1. Phương pháp thu thập số liệu
• 3.5.2. Phương pháp xây dựng cơ sở dữ liệu bản đồ
• 3.5.3. Phương pháp xử lý số liệu
• 4. KẾT QUẢ NGHIÊN CỨU & THẢO LUẬN
• 4.1. Điều kiện tự nhiên, kinh tế, xã hội của xã Bá Xuyên
• 4.1.1. Điều kiện tự nhiên
• 4.1.2. Tài nguyên thiên nhiên
• 4.1.3. Điều kiện kinh tế- xã hội
• 4.2. Tình hình quản lý đất đai của xã Bá Xuyên
• 4.2.1. Công tác ngoại nghiệp
• 4.2.2. Công tác thành lập lưới khống chế đo vẽ xã Bá Xuyên
• 4.2.3. Khảo sát, thu thập tài liệu, số liệu. Bố trí và đo vẽ đường chuyền kinh vĩ
• 4.2.4. Bình sai lưới kinh vĩ
• 4.2.5. Đo vẽ chi tiết và biên tập bản đồ bằng phần mềm Microstation và Famis
• 4.2.5.1. Đo vẽ chi tiết
• 4.2.5.2. Ứng dụng phần mềm FAMIS, Emap và MicrostationSE thành lập bản đồ địa chính
• 4.2.6. Kiểm tra và nghiệm thu các tài liệu
• 4.2.7. Đánh giá chung thuận lợi và khó khăn
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Ứng dụng công nghệ tin học và máy toàn đạc điện tử

Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong đo đạc bản đồ địa chính tỷ lệ 1:1000 tại xã Bá Xuyên đã mang lại hiệu quả cao trong công tác quản lý đất đai. Công nghệ này giúp tăng độ chính xác, giảm thời gian và chi phí thực hiện. Máy toàn đạc điện tử được sử dụng để đo đạc chi tiết các thửa đất, trong khi các phần mềm như MicroStation và FAMIS hỗ trợ xử lý số liệu và biên tập bản đồ. Việc kết hợp giữa công nghệ hiện đại và phương pháp truyền thống đã tạo ra bản đồ địa chính có tính pháp lý cao, phục vụ tốt cho công tác quản lý nhà nước về đất đai.

1.1. Công nghệ tin học trong đo đạc

Công nghệ tin học đóng vai trò quan trọng trong việc xử lý và quản lý dữ liệu đo đạc. Các phần mềm như MicroStation và FAMIS được sử dụng để xây dựng cơ sở dữ liệu bản đồ địa chính. Những phần mềm này cho phép tự động hóa quy trình biên tập, giảm thiểu sai sót và tăng hiệu quả công việc. Việc ứng dụng công nghệ tin học còn giúp lưu trữ và cập nhật thông tin đất đai một cách nhanh chóng, đáp ứng yêu cầu quản lý hiện đại.

1.2. Máy toàn đạc điện tử trong đo đạc

Máy toàn đạc điện tử là thiết bị không thể thiếu trong công tác đo đạc bản đồ địa chính. Thiết bị này cho phép đo đạc chính xác các thửa đất, xác định vị trí và ranh giới một cách nhanh chóng. Kết quả đo đạc từ máy toàn đạc điện tử được chuyển vào phần mềm để xử lý và biên tập, tạo ra bản đồ địa chính tỷ lệ 1:1000. Việc sử dụng máy toàn đạc điện tử đã giúp nâng cao chất lượng và độ tin cậy của bản đồ địa chính.

II. Đo đạc bản đồ địa chính tỷ lệ 1 1000

Đo đạc bản đồ địa chính tỷ lệ 1:1000 tại xã Bá Xuyên là quy trình phức tạp, đòi hỏi sự kết hợp giữa công nghệ hiện đại và phương pháp truyền thống. Bản đồ địa chính tỷ lệ 1:1000 cung cấp thông tin chi tiết về vị trí, ranh giới và diện tích các thửa đất, phục vụ công tác quản lý đất đai. Quy trình đo đạc bao gồm các bước như khảo sát thực địa, đo vẽ chi tiết, xử lý số liệu và biên tập bản đồ. Kết quả đo đạc được kiểm tra và nghiệm thu để đảm bảo độ chính xác và tính pháp lý.

2.1. Quy trình đo đạc

Quy trình đo đạc bản đồ địa chính tỷ lệ 1:1000 bao gồm các bước chính: khảo sát thực địa, đo vẽ chi tiết, xử lý số liệu và biên tập bản đồ. Khảo sát thực địa giúp thu thập thông tin về hiện trạng sử dụng đất. Đo vẽ chi tiết được thực hiện bằng máy toàn đạc điện tử để xác định vị trí và ranh giới các thửa đất. Xử lý số liệu và biên tập bản đồ được thực hiện trên các phần mềm chuyên dụng như MicroStation và FAMIS.

2.2. Kiểm tra và nghiệm thu

Sau khi hoàn thành quy trình đo đạc, bản đồ địa chính được kiểm tra và nghiệm thu để đảm bảo độ chính xác và tính pháp lý. Kiểm tra bao gồm việc đối chiếu số liệu đo đạc với hiện trạng thực địa. Nghiệm thu là quá trình xác nhận bản đồ đáp ứng các yêu cầu kỹ thuật và pháp lý. Kết quả kiểm tra và nghiệm thu là cơ sở để bản đồ địa chính được sử dụng trong công tác quản lý đất đai.

III. Bản đồ địa chính và quản lý đất đai

Bản đồ địa chính là tài liệu quan trọng trong công tác quản lý đất đai, đặc biệt là tại xã Bá Xuyên. Bản đồ này cung cấp thông tin chi tiết về vị trí, ranh giới và diện tích các thửa đất, giúp cơ quan quản lý thực hiện các nhiệm vụ như giao đất, thu hồi đất và cấp giấy chứng nhận quyền sử dụng đất. Bản đồ địa chính còn là cơ sở để lập quy hoạch, kế hoạch sử dụng đất và giải quyết tranh chấp đất đai. Việc ứng dụng công nghệ hiện đại đã nâng cao chất lượng và hiệu quả của bản đồ địa chính.

3.1. Vai trò của bản đồ địa chính

Bản đồ địa chính đóng vai trò quan trọng trong công tác quản lý đất đai. Nó là cơ sở để thực hiện các nhiệm vụ như giao đất, thu hồi đất, cấp giấy chứng nhận quyền sử dụng đất và giải quyết tranh chấp đất đai. Bản đồ địa chính còn hỗ trợ công tác quy hoạch và kế hoạch sử dụng đất, giúp quản lý hiệu quả nguồn tài nguyên đất đai.

3.2. Ứng dụng trong quản lý đất đai

Bản đồ địa chính được sử dụng rộng rãi trong công tác quản lý đất đai tại xã Bá Xuyên. Nó giúp cơ quan quản lý nắm bắt thông tin chi tiết về hiện trạng sử dụng đất, từ đó đưa ra các quyết định phù hợp. Việc ứng dụng công nghệ hiện đại đã giúp nâng cao chất lượng và hiệu quả của bản đồ địa chính, đáp ứng yêu cầu quản lý đất đai trong thời đại công nghệ số.

Nội dung chính

Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại các tỉnh trung du miền núi phía Bắc, công tác quản lý đất đai đòi hỏi hệ thống bản đồ địa chính (BĐĐC) phải được cập nhật liên tục và chính xác. Theo thống kê của Bộ Tài nguyên & Môi trường (TNMT), hơn 40% bản đồ địa chính tại các xã vùng trung du Việt Nam có dữ liệu lỗi thời trên 5 năm, gây ra tranh chấp đất đai và khó khăn trong cấp giấy chứng nhận quyền sử dụng đất.

Khóa luận tốt nghiệp của sinh viên Phạm Đức Toán, Khoa Quản lý Tài nguyên, Trường Đại học Nông Lâm Thái Nguyên (khóa 2015–2019), tập trung giải quyết bài toán thực tiễn: chỉnh lý, bổ sung bản đồ địa chính tờ số 41 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên, bằng cách tích hợp máy toàn đạc điện tử (Total Station) và hai phần mềm chuyên dụng MicroStation và FAMIS (Field Work and Cadastral Mapping Integrated Software).

Mục tiêu cụ thể của đề tài:

1. Ứng dụng máy GPS South và công nghệ đo GPS để xây dựng lưới khống chế đo vẽ với 75 điểm kinh vĩ trên toàn xã Bá Xuyên (diện tích 867,27 ha).
2. Đo vẽ chi tiết ngoài thực địa bằng phương pháp toàn đạc, thu thập số liệu đầu vào cho bản đồ số.
3. Xử lý, biên tập và xuất bản đồ địa chính số trên nền tọa độ quốc gia VN-2000, múi chiếu 3°, kinh tuyến trục 105°00'.
4. Hỗ trợ UBND xã Bá Xuyên hiện đại hóa hồ sơ địa chính theo quy định của Thông tư số 25/2014/TT-BTNMT.

Phạm vi thực hiện: Tờ bản đồ số 41, tỷ lệ 1:1000, khu vực xã Bá Xuyên — mỗi tờ tỷ lệ 1:1000 có kích thước hữu ích 50×50 cm, tương ứng diện tích thực 25 ha. Thời gian thực hiện: 28/05/2018 – 15/09/2018.

---

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Xã Bá Xuyên có tổng diện tích tự nhiên 867,27 ha, trong đó đất nông nghiệp chiếm 603,27 ha (69,56%), đất phi nông nghiệp 233,47 ha (26,92%) và đất chưa sử dụng 30,53 ha. Với 1.573 hộ dân và 5.665 nhân khẩu, nhu cầu cập nhật hồ sơ địa chính là rất lớn.

So sánh các phương pháp thành lập BĐĐC:

Tiêu chí	Phương pháp truyền thống (thủ công)	Ảnh hàng không	Toàn đạc điện tử + phần mềm số
Độ chính xác	Trung bình, sai số đồ họa lớn	Phụ thuộc điều kiện bay chụp	Cao, sai số chỉ do đo đạc ban đầu
Tốc độ	Chậm	Nhanh ở nội nghiệp	Nhanh ở cả ngoại lẫn nội nghiệp
Chi phí	Thấp	Cao (thuê máy bay)	Trung bình
Khả năng cập nhật	Khó, phải vẽ lại thủ công	Khó trong khu vực có cây che phủ	Dễ, chỉnh sửa trực tiếp trên file DGN
Phù hợp khu dân cư	Kém	Hạn chế	Rất tốt

Yêu cầu MoSCoW (ưu tiên tính năng):

• Must have: Xây dựng lưới khống chế đo vẽ đạt chuẩn TT25/2014; đo vẽ chi tiết đầy đủ ranh giới thửa đất, loại đất, diện tích.
• Should have: Tự động tính diện tích và đánh số thửa bằng FAMIS; tạo nhãn thửa đất chuẩn.
• Could have: Xuất hồ sơ kỹ thuật thửa đất và sổ mục kê.
• Won't have (giai đoạn này): Tích hợp cơ sở dữ liệu đất đai toàn xã trên GIS.

Thiết kế hệ thống

Technology Stack:

• Máy đo GPS South (Model H1066108972, H1166110522, H1166110579…): đo góc độ chính xác ≤5 giây, đo cạnh sai số ≤10mm + D(km) mm.
• Phần mềm TOP2AS: trút số liệu từ máy GPS South sang máy tính.
• Phần mềm GPSPro (hãng South): bình sai lưới kinh vĩ, tính tọa độ phẳng VN-2000.
• MicroStation SE: môi trường đồ họa CAD quản lý đa lớp, xuất/nhập định dạng DGN, DXF, DWG.
• FAMIS: xử lý trị đo từ sổ điện tử SOKKIA/TOPCON, tự động tạo vùng (topology), đánh số thửa, tạo khung bản đồ.
• Emap: hỗ trợ biên tập và phân mảnh bản đồ địa chính.

Hệ quy chiếu: VN-2000, Ellipsoid WGS-84 (bán trục lớn a = 6.378.137,0 m, độ dẹt f = 1/298,257223563), múi chiếu 3°, kinh tuyến trục 105°00', hệ tọa độ phẳng UTM quốc tế, điểm gốc độ cao tại Hòn Dấu – Hải Phòng.

Thiết kế lưới khống chế: Lưới đường chuyền kinh vĩ gồm 7 điểm địa chính cấp cao + 75 điểm kinh vĩ đo bằng GPS; đường chuyền cấp 1 đạt sai số vị trí điểm ≤5 cm, sai số tương đối cạnh ≤1/25.000; đường chuyền cấp 2 đạt sai số vị trí ≤7 cm, ≤1/10.000.

Methodology

Dự án tuân theo quy trình Waterfall theo chuẩn quy phạm ngành đo đạc bản đồ:

1. Chuẩn bị (tuần 1–2): Thu thập tài liệu, khảo sát thực địa, thiết kế sơ bộ lưới.
2. Ngoại nghiệp (tuần 3–10): Đặt mốc, đo lưới khống chế, đo vẽ chi tiết.
3. Nội nghiệp – Xử lý số liệu (tuần 11–14): Bình sai, nhập số liệu FAMIS, biên tập bản đồ.
4. Kiểm tra – Nghiệm thu (tuần 15–16): Đối chiếu thực địa, sửa lỗi, hoàn thiện hồ sơ.

---

Implementation và kết quả

Development process

Giai đoạn ngoại nghiệp – Xây dựng lưới khống chế:

Lưới kinh vĩ xã Bá Xuyên được xây dựng theo phương pháp GPS, đo 2 lượt đi và về, mỗi lần 2 nửa lần đo. Số lần đo tối thiểu: ≥6 lần đối với máy có độ chính xác 3–5 giây. Các hạn sai kiểm soát:

- Chênh trị giá góc giữa các lần đo: ≤ 8"
- Dao động 2C trong 1 lần đo: ≤ 12"
- Sai số khép về hướng mở đầu: ≤ 8"
- Sai số giới hạn khép góc đường chuyền: ≤ 5√n (giây)
- Sai số khép giới hạn tương đối fs/[s]: ≤ 1:25.000

Điểm gốc tính toán: điểm TR091478 (X = 2.372.150,68 m; Y = [giá trị theo VN-2000]).

Giai đoạn nội nghiệp – Xử lý trên FAMIS và MicroStation:

Quy trình xử lý số liệu được thực hiện theo các bước:

File TXT/ACS từ máy GPS South
  → TOP2AS trút dữ liệu
  → FAMIS: nhập số liệu, hiển thị điểm chi tiết
  → Xử lý mã tự động → tạo đối tượng bản đồ
  → Lưu file DGN (MicroStation)
  → MRFClean + MRFFlag: sửa lỗi tự động (topology)
  → Tạo vùng (polygon) → tính diện tích tự động
  → Đánh số thửa tự động → Vẽ nhãn thửa
  → Tạo khung bản đồ địa chính
  → Xuất bản đồ hoàn chỉnh

Quản lý lớp thông tin (Layer Standards): Bản đồ số địa chính được tổ chức thành 10 nhóm đối tượng: điểm khống chế trắc địa (2 lớp, 7 loại), thửa đất (1 lớp, 4 loại), nhà (1 lớp, 3 loại), đường giao thông (2 lớp, 7 loại), thủy hệ (2 lớp, 9 loại), quy hoạch, phân vùng đặc biệt, cơ sở hạ tầng. Mỗi lớp được gán mã duy nhất, màu chuẩn và ký hiệu theo quy phạm Tổng cục Địa chính.

Testing và validation

Kiểm tra kỹ thuật:

• Dữ liệu lưới khống chế được kiểm tra qua phần mềm GPSPro; sai số vị trí điểm sau bình sai so với điểm gốc đạt ≤5 cm (cấp 1) và ≤7 cm (cấp 2).
• File DGN được kiểm tra lỗi topology bằng MRFClean (tự động tìm và sửa lỗi clean) và MRFFlag (đánh dấu lỗi còn lại để sửa thủ công).
• Tiếp biên bản đồ: sai số tiếp biên không vượt quá 0,3 mm trên bản đồ; trong cùng một múi chiếu các yếu tố tại mép biên phải khớp tuyệt đối.
• Diện tích thửa đất được tính tự động và kiểm tra lại bằng phương pháp tọa độ, thể hiện đến 0,1 m².

Nghiệm thu thực địa: Đối chiếu ngẫu nhiên các thửa đất trên bản đồ với thực địa để xác nhận tính chính xác của ranh giới, loại đất và diện tích.

Kết quả đạt được

• Hoàn thành tờ bản đồ địa chính số 41, tỷ lệ 1:1000, trên hệ tọa độ VN-2000, đủ điều kiện phục vụ cấp giấy chứng nhận quyền sử dụng đất.
• Thống kê diện tích các loại đất tờ bản đồ số 41 được tổng hợp đầy đủ (xem Bảng 4.7 trong khóa luận).
• 75 điểm khống chế đo vẽ được thiết lập và tính tọa độ chính xác, phục vụ tái sử dụng cho các đợt đo đạc tiếp theo.
• Lưới kinh vĩ đạt sai số khép tương đối ≤1/25.000, vượt yêu cầu tối thiểu của TT25/2014.

---

Đổi mới và đóng góp

Tích hợp quy trình số hóa toàn phần: Thay vì kết hợp đo thủ công và vẽ tay như phương pháp truyền thống, đề tài áp dụng quy trình khép kín 100% từ đo điện tử (GPS South) → xử lý số (TOP2AS, GPSPro) → biên tập số (FAMIS + MicroStation SE) → xuất bản đồ số (file DGN), loại bỏ hoàn toàn sai số đồ họa.

So sánh với các giải pháp hiện có:

• So với phương pháp ảnh hàng không: Phương pháp toàn đạc điện tử cho độ chính xác vượt trội tại khu vực dân cư có nhiều vật che khuất; không phụ thuộc điều kiện bay chụp; chi phí thấp hơn 30–40% khi diện tích khu đo dưới 500 ha.
• So với phương pháp kinh vĩ + thước dây truyền thống: Tốc độ đo vẽ chi tiết tăng ước tính 3–4 lần; dữ liệu lưu trực tiếp vào bộ nhớ máy, giảm sai sót ghi chép thủ công; bình sai lưới bằng phần mềm GPSPro thay vì tính tay giúp phát hiện và loại bỏ sai số hệ thống nhanh hơn.

Ứng dụng chuẩn topology trong FAMIS: Việc sử dụng cấu trúc file DGN theo mô hình topology đảm bảo tính toàn vẹn dữ liệu — mỗi thửa đất là một vùng polygon khép kín, không chồng lấp, không có lỗ hổng, tuân thủ Thông tư 08/2007/TT-BTNMT về ký hiệu bản đồ địa chính.

---

Ứng dụng thực tế và triển khai

Kịch bản sử dụng thực tế tại UBND xã Bá Xuyên:

• Cấp giấy chứng nhận QSDĐ: Bản đồ số cho phép truy xuất tức thì thông tin thửa đất (số hiệu, diện tích, loại đất, chủ sử dụng) thay vì tra cứu thủ công.
• Giải quyết tranh chấp đất đai: Ranh giới thửa được xác định bằng tọa độ VN-2000 có tính pháp lý cao, dễ kiểm chứng ngoài thực địa.
• Quy hoạch sử dụng đất: File DGN tương thích với phần mềm GIS (qua định dạng ARC/INFO, MapInfo MIF, AutoCAD DXF) phục vụ lập quy hoạch và kế hoạch sử dụng đất cấp xã.

Yêu cầu triển khai:

• Phần cứng: máy tính PC với RAM ≥4 GB, ổ cứng ≥500 GB; máy in A0 cho in bản đồ.
• Phần mềm: MicroStation SE, FAMIS (phiên bản cập nhật theo Luật Đất đai 2013), GPSPro (South), TOP2AS.
• Nhân lực: 1–2 kỹ thuật viên được đào tạo vận hành FAMIS và MicroStation.

Khả năng mở rộng: Quy trình áp dụng được cho tất cả các tờ bản đồ còn lại của xã Bá Xuyên (không chỉ tờ 41); có thể nhân rộng sang các xã lân cận trong thành phố Sông Công với cùng technology stack, chỉ cần thu thập lại điểm gốc địa chính cấp cao tương ứng.

---

Hạn chế và hướng phát triển

Hạn chế kỹ thuật được thừa nhận:

• Phương pháp toàn đạc đòi hỏi thời gian ngoại nghiệp nhiều; trong điều kiện thời tiết xấu (mưa bão mùa hè tại Thái Nguyên) tiến độ đo vẽ bị ảnh hưởng đáng kể.
• Quá trình vẽ bản đồ dựa vào sơ họa ngoài thực địa — nếu bản phác thảo không đầy đủ, dễ bỏ sót chi tiết nhỏ (rãnh thoát nước, tường ngăn hẹp).
• Phiên bản FAMIS sử dụng tuân thủ Luật Đất đai 2003; cần cập nhật lên phiên bản hỗ trợ đầy đủ Luật Đất đai 2013 và Nghị định 43/2014/NĐ-CP.

Hướng phát triển đề xuất:

• Tích hợp GNSS RTK (Real-Time Kinematic) thay GPS tĩnh để tăng tốc độ xây dựng lưới khống chế và đo vẽ chi tiết trực tiếp.
• Ứng dụng UAV (máy bay không người lái) chụp ảnh tỷ lệ lớn kết hợp xử lý ảnh số photogrammetry để thành lập bản đồ vùng nông nghiệp rộng nhanh hơn.
• Xây dựng CSDL đất đai tích hợp kết nối bản đồ số địa chính với hệ thống thông tin đất đai (LIS – Land Information System) cấp huyện, cho phép tra cứu trực tuyến và cập nhật biến động tự động.
• Số hóa toàn bộ hồ sơ địa chính (sổ địa chính, sổ mục kê, sổ theo dõi biến động) tích hợp với bản đồ số theo chuẩn CSDL đất đai của Bộ TNMT.

---

Đối tượng hưởng lợi

• Sinh viên ngành Quản lý Đất đai và Trắc địa: Đề tài cung cấp quy trình thực hành toàn bộ từ ngoại nghiệp đến nội nghiệp, bao gồm thông số kỹ thuật cụ thể của lưới đường chuyền, bảng hạn sai kiểm soát và hướng dẫn vận hành FAMIS/MicroStation — là tài liệu tham khảo thực hành quý giá.
• Kỹ thuật viên đo đạc và bản đồ: Bộ thông số kỹ thuật chi tiết (số lần đo, hạn sai góc/cạnh, tiêu chí nghiệm thu) và quy trình xử lý file DGN bằng MRFClean/MRFFlag giúp chuẩn hóa quy trình làm việc theo TT25/2014.
• Cán bộ địa chính cấp xã/huyện: Bản đồ số đầu ra tương thích đa định dạng (DGN, DXF, ARC/INFO, MIF) dễ tích hợp vào hệ thống quản lý đất đai hiện có; giúp giảm thời gian xử lý hồ sơ cấp GCNQSDĐ ước tính 50% so với làm việc với bản đồ giấy.
• Các công ty đo đạc – địa chính: Quy trình được kiểm nghiệm thực tế tại Công ty Cổ phần Trắc địa Địa chính và Xây dựng Thăng Long, có thể nhân rộng làm tiêu chuẩn nội bộ cho các dự án đo đạc tương tự tại Thái Nguyên và các tỉnh lân cận.
• Nhà nghiên cứu và hoạch định chính sách: Kết quả thống kê đất đai tờ số 41 xã Bá Xuyên là dữ liệu thực chứng cho nghiên cứu về biến động sử dụng đất vùng trung du và hiệu quả ứng dụng công nghệ số trong quản lý tài nguyên đất.

---

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật để triển khai quy trình này? Cần máy GPS South độ chính xác ≤5" đo góc; máy tính cài MicroStation SE và FAMIS; phần mềm GPSPro để bình sai; tối thiểu 2 kỹ thuật viên có chứng chỉ đo đạc địa chính.

2. Giới hạn mở rộng quy mô? Quy trình phù hợp cho khu đo từ vài chục đến vài nghìn ha; với diện tích lớn hơn 1.000 ha nên kết hợp thêm ảnh UAV để tăng tốc độ ngoại nghiệp.

3. Tích hợp với hệ thống quản lý đất đai hiện có như thế nào? File DGN xuất từ MicroStation có thể chuyển đổi sang ARC/INFO (ESRI), MapInfo (MIF), AutoCAD (DXF/DWG) thông qua chức năng import/export tích hợp sẵn trong FAMIS.

4. Bảo trì và cập nhật bản đồ sau khi hoàn thành? Khi có biến động đất đai (chia tách thửa, chuyển mục đích sử dụng), cán bộ địa chính chỉnh sửa trực tiếp trên file DGN bằng FAMIS và cập nhật đồng bộ cơ sở dữ liệu hồ sơ địa chính mà không cần đo vẽ lại toàn bộ.

5. Chi phí và lợi ích kinh tế? Chi phí chủ yếu là thiết bị GPS và phần mềm (đã khấu hao sau nhiều dự án); lợi ích dài hạn bao gồm giảm tranh chấp đất đai, tăng tốc cấp GCNQSDĐ, và tạo nền tảng dữ liệu cho quy hoạch đất đai — giá trị gián tiếp ước tính vượt nhiều lần chi phí đầu tư ban đầu.

---

Kết luận

Khóa luận đã chứng minh tính khả thi và hiệu quả của việc tích hợp máy toàn đạc điện tử GPS South, phần mềm GPSPro, TOP2AS, MicroStation SE và FAMIS trong quy trình thành lập bản đồ địa chính số tại vùng trung du Thái Nguyên.

Về mặt kỹ thuật, đề tài xây dựng thành công lưới khống chế đo vẽ gồm 75 điểm kinh vĩ đạt sai số ≤1/25.000, hoàn thành tờ bản đồ số 41 tỷ lệ 1:1000 chuẩn VN-2000 phục vụ trực tiếp công tác quản lý đất đai cấp xã. Về mặt khoa học, đề tài hệ thống hóa quy trình công nghệ số khép kín từ đo đạc ngoại nghiệp đến biên tập nội nghiệp, có thể nhân rộng cho các địa phương tương đồng.

Kết quả này không chỉ phục vụ xã Bá Xuyên mà còn là minh chứng thực tiễn cho lộ trình hiện đại hóa hệ thống hồ sơ địa chính theo Thông tư 25/2014/TT-BTNMT và Nghị định 43/2014/NĐ-CP. Các nhà quản lý đất đai, kỹ thuật viên trắc địa và sinh viên chuyên ngành có thể tham khảo trực tiếp bộ thông số kỹ thuật, quy trình xử lý và kết quả kiểm nghiệm từ đề tài này để áp dụng vào các dự án thực tế, góp phần thúc đẩy số hóa và minh bạch hóa quản lý tài nguyên đất tại Việt Nam.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tính cấp thiết của đề tài Đất đai - cội nguồn của mọi hoạt động sống của con người. Trong sự nghiệp phát triển của đất nước, đất luôn chiếm giữ một vị trí quan trọng, đất là nguồn đầu vào của nhiều ngành kinh tế khác nhau, là nguồn tư liệu sản xuất của ngành nông nghiệp. Không những thế, đất đai còn là không gian sống của con người.

Song sự phân bố đất đai lại rất khác nhau dẫn đến nảy sinh các mối quan hệ về đất đai cũng rất phức tạp. Vấn đề đặt ra ở đây là làm sao quản lý đất đai một cách có hiệu quả để góp phần giải quyết tốt các quan hệ đất đai, thúc đẩy sự phát triển nền kinh tế đất nước. Bản đồ địa chính là tài liệu quan trọng trong bộ hồ sơ địa chính, là tài liệu cơ bản để thống kê đất đai, làm cơ sở để quy hoạch, giao đất, thu hồi đất, cấp giấy chứng nhận quyền sử dụng đất. Mức độ chi tiết của bản đồ địa chính thể hiện tới từng thửa đất thể hiện được cả về loại đất, chủ sử dụng.

Vì vậy bản đồ địa chính có tính pháp lý cao, trợ giúp đắc lực cho công tác quản lý đất đai. Việc thành lập bản đồ địa chính là một trong những nhiệm vụ quan trọng trong công tác quản lý đất đai. Cùng với sự phát triển của xã hội nên việc áp dụng các tiến bộ của khoa học công nghệ vào sản xuất là một yêu cầu rất cấp thiết, nhằm nâng cao năng suất lao động, giảm sức lao động của con người và góp phần tự động hóa trong quá trình sản xuất. Công nghệ điện tử tin học đã và đang được ứng dụng rộng rãi trong mọi lĩnh vực của đời sống xã hội nói chung và trong lĩnh vực ngành đất đai nói riêng.

Xuất phát từ những nội dung trên và với mục đích tìm hiểu quy trình công nghệ, ứng dụng và khai thác những ưu điểm của các thiết bị hiện đại trong đo đạc thành lập bản đồ địa chính và các phần mềm ứng dụng trong việc xử lý số liệu, biên tập, biên vẽ bản đồ địa chính. Là một sinh viên ngành Quản lý đất đai việc nắm bắt và áp dụng các tiến bộ của khoa học mới vào trong công việc của mình là tối cần thiết. Để làm quen với công nghệ mới và tạo hành trang cho mai sau ra trường khỏi bỡ ngỡ trước công việc thực tế, qua sự tìm tòi, phân tích, đánh giá của bản thân h 2 cùng với sự hướng dẫn trực tiếp và nhiệt tình của ThS Trương Thành Nam em đã thực hiện đề tài: ““Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 41 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên” 1. Mục tiêu nghiên cứu của đề tài - Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 41 tỷ lệ 1:1000 xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên.

- Hỗ trợ việc quản lý hồ sơ địa chính và công tác quản lý nhà nước về đất đai cho UBND các cấp. - Giúp cho cán bộ quản lý đất đai quản lý tốt đất tại địa phương một cách dễ dàng. - Nghiên cứu khả năng ứng dụng của công nghệ tin học bao gồm hệ thống phần mềm Trắc địa, máy Toàn đạc điện tử trong công tác thành lập bản đồ địa chính và quản lý cơ sở dữ liệu tài nguyên đất xã Bá Xuyên, thành phố Sông Công, tỉnh Thái Nguyên. Ý nghĩa của đề tài - Trong học tập và nghiên cứu khoa học.

+ Thực tập tốt nghiệp là cơ hội tốt để hệ thống và củng cố lại kiến thức đã được học trong nhà trường và áp dụng vào thực tiễn công việc - Trong thực tiễn. + Qua nghiên cứu, tìm hiểu và ứng dụng máy toàn đạc điện tử trong công tác đo đạc thành lập bản đồ địa chính giúp cho công tác quản lý Nhà nước về đất đai được nhanh hơn đầy đủ hơn và chính xác hơn. + Phục vụ tốt cho việc đo vẽ chi tiết thành lập bản đồ địa chính theo công nghệ số, hiện đại hóa hệ thống hồ sơ địa chính theo quy định của Bộ Tài Nguyên và Môi Trường. h 3 Phần 2 TỔNG QUAN TÀI LIỆU 2.1 Tổng quan về bản đồ, bản đồ địa chính 2.

Khái niệm bản đồ “Bản đồ là hình ảnh của thực tế địa lý được ký hiệu hoá, phản ánh các yếu tố hoặc các đặc điểm một cách có chọn lọc, là kết quả từ sự nỗ lực sáng tạo trong lựa chọn của tác giả bản đồ, và được thiết kế để sử dụng chủ yếu liên quan đến mối quan hệ không gian”. Nội dung bản đồ thể hiện các hiện tượng địa lý tự nhiên, kinh tế - xã hội và mối quan hệ giữa chúng. Nội dung bản đồ được biểu thị thông qua quá trình tổng quát hoá và được trình bày bằng hệ thống ký hiệu. Berliant: “Bản đồ là hình ảnh (mô hình) của bề mặt trái đất, các thiên thể hoặc không gian vũ trụ, được xác định về mặt toán học, thu nhỏ, và tổng quát hoá, phản ánh về các đối tượng được phân bố hoặc chiếu trên đó, trong một hệ thống ký hiệu đã được chấp nhận”.2 Bản đồ địa chính 2.1 Khái niệm bản đồ địa chính 2.

Địa chính là gì ? Địa chính là thể tổng hợp của các tư liệu văn bản xác định rõ ranh giới, phân loại, số lượng, chất lượng của đất đai, quyền sở hữu, quyền sử dụng đất làm cơ sở cho việc phân bổ, đánh thuế đất, quản lý đất, bao gồm trách nhiệm thành lập, cập nhật và bảo quản các tài liệu địa chính. Bản đồ địa chính Là bản đồ chuyên ngành đất đai, trên bản đồ thể hiện chính xác vị trí, ranh giới, diện tích và một số thông tin địa chính của từng thửa đất, từng vùng đất. Bản đồ địa chính còn thể hiện các yếu tố địa lý khác liên quan đến đất đai. Bản đồ địa chính được thành lập theo đơn vị hành chính cơ sở xã, phường, thị trấn và thống nhất trong phạm vi cả nước.

Bản đồ địa chính được xây dựng trên cơ sở kỹ thuật và công nghệ ngày càng hiện đại, nó đảm bảo cung cấp thông tin không gian của đất đai phục vụ công tác quản lý đất. h 4 Bản đồ địa chính là tài liệu cơ bản nhất của bộ hồ sơ địa chính, mang tính pháp lý cao phục vụ quản lý đất đai đến từng thửa đất, từng chủ sử dụng đất. Bản đồ địa chính khác với bản đồ chuyên ngành khác ở chỗ bản đồ địa chính có tỷ lệ lớn và phạm vi đo vẽ rộng khắp mọi nơi trên toàn quốc. Bản đồ địa chính thường xuyên được cập nhật thông tin về các thay đổi hợp pháp của đất đai, công tác cập nhật thông tin có thể thực hiện hàng ngày theo định kỳ.

Hiện nay ở hầu hết các quốc gia trên thế giới đang hướng tới việc xây dựng bản đồ địa chính đa chức năng, vì vậy bản đồ địa chính còn có tính chất của bản đồ cơ bản quốc gia.3 Bản đồ địa chính gốc Là bản đồ thể hiện hiện trạng sử dụng đất và thể hiện chọn và không chọn các thửa đất, các đối tượng chiếm đất nhưng không tạo thành thửa đất, các yếu tố quy hoạch đó được duyệt, các yếu tố địa lý có liên quan; lập trong khu vực, trong phạm vi một số đơn vị hành chính cấp xã, trong một phần hay cả đơn vị hành chính cấp huyện hoặc một số huyện trong phạm vi một tỉnh hoặc thành phố trực thuộc trung ương, được một cơ quan thực hiện và cơ quan quản lý đất đai cấp tỉnh xác nhận. Bản đồ địa chính gốc là cơ sở để thành lập bản đồ địa chính theo đơn vị hành chính cấp xã, phường, thị trấn ( sau đây gọi chung là xã ). Các nội dung đó được nhập trên bản đồ địa chính cấp xã phải được chuyển lên bản đồ địa chính gốc. Bản trích đo địa chính Là bản đồ thể hiện trọn một thửa đất hoặc trọn một số thửa đất liền kề nhau, các đối tượng chiếm đất nhưng không tạo thành thửa đất, các yếu tố quy hoạch đã được duyệt, các yếu tố địa lý có liên quan trong phạm vi một đơn vị hành chính cấp xã trường hợp thửa đất có liên quan đến hai hay nhiều xã thì trên bản trích đo phải thể hiện đường địa giới hành chính xã để xác định diện tích thửa đất trên từng xã, được cơ quan thực hiện, ủy ban nhân dân xã và cơ quan quản lý đất đai cấp tỉnh xác nhận.

Ranh giới, diện tích, mục đích sử dụng ( loại đất ) của từng thửa đất thể hiện trên bản trích đo địa chính được xác định theo hiện trạng sử dụng đất. Khi đăng ký quyền sử dụng đất, cấp giấy chứng nhận quyền sử dụng đất mà ranh giới, diện tích, mục đích sử dụng của đất có thay đổi thì phải chỉnh sửa bản trích đo địa chính thống nhất với số liệu đăng ký quyền sử dụng đất, giấy chứng nhận quyền sử dụng đất. Thửa đất Là phần diện tích đất được giới hạn bởi ranh giới xác định trên thực địa hoặc mô tả trên hồ sơ. Ranh giới thửa đất trên thực địa được xác định bằng các cạnh thửa đất là tâm của ranh giới tự nhiên hoặc đường nối giữa các mốc giới hoặc địa vật cố định ( là dấu mốc hoặc cột mốc ) tại các đỉnh liền kề của thửa đất; ranh giới thửa đất mô tả trên hồ sơ địa chính xác định bằng các cạnh thửa là ranh giới tự nhiên hoặc đường nối giữa các mốc địa giới hoặc địa vật cố định.

Trên bản đồ địa chính tất cả các thửa đất đều được xác định vị trí ranh giới (hình thể), diện tích, loại đất và được đánh số thứ tự. Trên bản đồ địa chính ranh giới thửa đất phải thể hiện là đường bao khép kín của phần diện tích đất thuộc thửa đó. Trường hợp ranh giới thửa đất là cả đường ranh giới tự nhiên (như bờ thửa, tường ngăn, .) không thuộc thửa đất mà đường ranh giới tự nhiên đó thể hiện bề rộng trên bản đồ địa chính thì ranh giới thửa đất được thể hiện trên bản đồ địa chính là mép của đường ranh giới tự nhiên giáp với thửa đất.
