Giới thiệu dự án

Context và problem background

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc phát triển kinh tế - xã hội, bảo đảm tính minh bạch pháp lý và thúc đẩy quá trình số hóa tài nguyên quốc gia. Theo thống kê của ngành Quản lý Đất đai, hệ thống tài liệu đất đai cũ thành lập theo Chỉ thị 299/TTg (giai đoạn 1980–1987) hiện bộc lộ nhiều sai số tích lũy: độ biến dạng giấy lên tới 3–5%, sai lệch vị trí ranh giới thực địa từ 1.5m đến trên 3.0m do đo vẽ bằng bàn đạc và thước dây thủ công.

Tại xã Vô Tranh (huyện Hạ Hòa, tỉnh Phú Thọ) – địa bàn miền núi có tổng diện tích tự nhiên $25.10\text{ km}^2$ ($2504.77\text{ ha}$), địa hình trung du bị chia cắt mạnh bởi mạng lưới sông suối và đồi dốc. Hệ thống bản đồ giải thửa tỷ lệ 1:1000 đo vẽ từ năm 1987 đã xuống cấp nghiêm trọng, không phản ánh đúng hiện trạng sử dụng đất với 14,053 thửa đất thực tế phát sinh.

       QUY TRÌNH CHUYỂN ĐỔI SỐ BẢN ĐỒ ĐỊA CHÍNH

+-------------------+      +--------------------+      +----------------------+
|  Ngoại nghiệp     | ---> |  Xử lý trung gian  | ---> |  Nội nghiệp & CSDL   |
|  Máy toàn đạc     |      |  Conver File       |      |  FAMIS +             |
|  South NTS-312B   |      |  Top2as (ASC/TXT)  |      |  MicroStation V8/SE  |
+-------------------+      +--------------------+      +----------------------+

Problem statement

Việc thiếu đồng bộ giữa cơ sở dữ liệu không gian và hồ sơ thuộc tính tạo ra các điểm nghẽn nghiêm trọng:

  • Tranh chấp ranh giới đất nông nghiệp và đất ở nông thôn do sai số ranh giới lịch sử.
  • Tốc độ cấp đổi và cấp mới Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) bị đình trệ: còn 237 thửa đất chưa đủ điều kiện cấp GCN do sai lệch diện tích thực tế so với sổ mục kê 299.
  • Chưa có mô hình Topology chuẩn xác, dữ liệu rời rạc giữa các định dạng CAD và hệ thống quản trị dữ liệu địa chính.

Project objectives

  1. Thành lập lưới khống chế đo vẽ: Thiết kế và bình sai mạng lưới đường chuyền kinh vĩ cấp 1 (KV1) và cấp 2 (KV2) trên hệ tọa độ quốc gia VN-2000, kinh tuyến trục Phú Thọ $104^\circ45'$, múi chiếu $3^\circ$.
  2. Đo vẽ chi tiết thực địa: Ứng dụng máy toàn đạc điện tử South NTS-312B thu thập 100% tọa độ các góc thửa, địa vật, hệ thống giao thông - thủy văn thuộc tờ bản đồ số 33.
  3. Số hóa và biên tập bản đồ địa chính: Ứng dụng phần mềm FAMIS (Field Work and Cadastral Mapping Integrated Software) trên nền MicroStation để xử lý trị đo, đóng vùng Topology, gán thuộc tính, đánh số thửa và xuất bản đồ địa chính tỷ lệ 1:1000 chuẩn Thông tư 25/2014/TT-BTNMT.
  4. Tích hợp CSDL hồ sơ địa chính: Thiết lập liên kết hai chiều giữa bản đồ số (.DGN) và bảng biểu thuộc tính địa chính phục vụ công tác quy chủ.

Solution approach

Dự án kết hợp giải pháp ngoại nghiệp bán tự động (Electronic Total Station EDM) và nội nghiệp tích hợp (CAD/GIS Topology Processing Engine). Phương pháp này giúp loại bỏ sai số do ghi chép thủ công, tự động hóa tính toán tọa độ cực thành tọa độ vuông góc phẳng $(X, Y, H)$ và làm sạch hình học bằng giải thuật tự động tìm lỗi vi mô (Undershoot, Overshoot, Sliver Polygons).

Expected outcomes

  • Hoàn thiện tờ bản đồ địa chính số 33 tỷ lệ 1:1000 với diện tích đo vẽ $25\text{ ha}$ ($500\text{m} \times 500\text{m}$), sai số vị trí điểm ranh thửa $\le 0.1\text{m}$.
  • $100%$ các thửa đất được chuẩn hóa cấu trúc dữ liệu hình học đóng vùng (Closed Boundary Topology) và gán nhãn thông tin: Số tờ, Số thửa, Diện tích ($S$), Loại đất (Mục đích sử dụng).
  • Cơ sở dữ liệu tương thích hoàn toàn với hệ thống VILIS/LIS cấp huyện và tỉnh.

Scope và limitations

  • Phạm vi: Tờ bản đồ địa chính số 33, xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ.
  • Hạn chế: Địa hình miền núi có thảm phủ thực vật rậm rạp làm hạn chế tầm ngắm quang học tại một số khu vực đất rừng sản xuất, đòi hỏi phải tăng dày các trạm máy phụ (KV2).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Bản đồ giải thửa 299 (Thủ công) Đo vẽ ảnh hàng không + Bình đồ ảnh Máy toàn đạc điện tử + FAMIS/MicroStation
Độ chính xác mặt bằng Thấp ($\pm 0.5\text{m} \div \pm 1.5\text{m}$) Trung bình ($\pm 0.2\text{m} \div \pm 0.4\text{m}$) Rất cao ($\pm 0.05\text{m} \div \pm 0.10\text{m}$)
Chi phí triển khai Thấp Rất cao (chi phí bay chụp, bay quét LiDAR) Tối ưu, phù hợp quy mô cấp xã/phường
Thời gian biên tập Rất chậm (vẽ tay, can film) Trung bình (cần nắn ảnh và đo bù thực địa) Nhanh chóng (xử lý lô trị đo tự động)
Khả năng tích hợp CSDL Không thể tích hợp trực tiếp Cần chuyển đổi Raster - Vector phức tạp Trực tiếp xuất DGN, MapInfo MIF/MID, Arc/Info
Kiểm soát Topology Thủ công, dễ trùng/hở ranh Tự động một phần Tự động hóa hoàn toàn với MRFClean/MRFFlag

User requirements (Mô hình MoSCoW)

  • Must have: Tọa độ chuẩn VN-2000 kinh tuyến trục $104^\circ45'$; tính toán bình sai đường chuyền đạt sai số góc $f_\beta \le \pm 30''\sqrt{n}$; xây dựng vùng thửa đất khép kín không chồng đè; lập hồ sơ kỹ thuật thửa đất.
  • Should have: Tự động chuyển đổi file thô (RAW/GDM) từ máy South NTS-312B sang định dạng ASC/TXT; phân lớp thông tin theo đúng 63 level chuẩn Bộ Tài nguyên & Môi trường.
  • Could have: Tạo chuyên đề bản đồ hiện trạng sử dụng đất phân màu tự động từ trường thuộc tính.
  • Won't have: Tích hợp module định vị thời gian thực WebGIS 3D trong giai đoạn này.

Thiết kế hệ thống và luồng dữ liệu

Technology stack

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử South NTS-312B (Độ chính xác đo góc: $2''$, đo cạnh: $2\text{mm} + 2\text{ppm}\cdot D$, bộ nhớ trong 20,000 điểm).
  • Phần mềm đồ họa nền: MicroStation SE / MicroStation V8 (Bentley Systems / Intergraph).
  • Phần mềm chuyên ngành: FAMIS 2011 (Trung tâm Viễn thám và Hệ thống Thông tin Địa lý phát triển), Top2as, Conver File.
  • Công cụ sửa lỗi không gian: MRFClean, MRFFlag.
  • Cơ sở dữ liệu tích hợp: Microsoft Access / FoxPro / D-Base kết nối giao thức CADDB.

Methodology và Quản lý chất lượng

Quy trình tuân thủ mô hình tuyến tính có kiểm soát chất lượng (Stage-Gate Quality Assurance):

[Khảo sát, lập phương án]
  • Kiểm soát rủi ro: Địa vật bị che khuất giải quyết bằng phương pháp đo dóng hướng, giao hội góc/cạnh phụ trợ tích hợp trực tiếp trên bàn phím máy South NTS-312B.
  • Đảm bảo chất lượng (QA): Độc lập đo kiểm tra 10% số điểm ranh giới ngẫu nhiên trên thực địa bằng thước thép và máy toàn đạc để tính sai số vị trí điểm trung phương $M_p$.

Implementation và kết quả

Development process & Key algorithms

1. Thuật toán chuyển đổi tọa độ cực sang tọa độ phẳng vuông góc $(X, Y, H)$

Dữ liệu đo góc bằng ($\beta$), góc đứng ($v$ hoặc góc thiên đỉnh $z$), khoảng cách nghiêng ($D$) từ trạm máy $A(X_A, Y_A, H_A)$ định hướng về trạm $B(X_B, Y_B)$ tới điểm chi tiết $P$ được vi xử lý máy toàn đạc và FAMIS tính toán theo giải thuật:

Góc định hướng ban đầu: $$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

Góc định hướng tới điểm chi tiết $P$: $$\alpha_{AP} = \alpha_{AB} + \beta$$

Quy đổi khoảng cách nghiêng $D$ về khoảng cách ngang $S$: $$S_{AP} = D_{AP} \cdot \cos v_{AP} = D_{AP} \cdot \sin z_{AP}$$

Tọa độ mặt phẳng $(X_P, Y_P)$ của điểm chi tiết: $$\begin{cases} X_P = X_A + S_{AP} \cdot \cos \alpha_{AP} \ Y_P = Y_A + S_{AP} \cdot \sin \alpha_{AP} \end{cases}$$

Chênh cao và độ cao tuyệt đối: $$h_{AP} = S_{AP} \cdot \tan v_{AP} + i_m - l_g$$ $$H_P = H_A + h_{AP}$$

(Trong đó: $i_m$ là chiều cao máy đo; $l_g$ là chiều cao gương phản xạ).

2. Cấu trúc dữ liệu và tệp tin xử lý

Tệp tin sau khi trút từ máy South NTS-312B được chuẩn hóa qua công cụ chuyển đổi sang định dạng .ASC hoặc .TXT nạp trực tiếp vào FAMIS:

// Format: STT, X (Bắc), Y (Đông), H (Độ cao), Mã Code (Mô tả đối tượng)
1, 2378942.154, 482105.321, 45.210, MD
2, 2378960.840, 482120.450, 45.330, R
3, 2378985.120, 482145.890, 46.100, NHA
4, 2378940.050, 482180.220, 45.800, DUONG
5, 2378910.330, 482115.670, 45.150, RANH

3. Kỹ thuật xử lý Topology và tự động hóa biên tập

Quy trình làm sạch sai số đồ họa bằng lệnh script tích hợp trong MicroStation:

  • Clean Dangles & Undershoots: Tự động kéo dài các đoạn thẳng hở trong bán kính dung sai $R = 0.05\text{m}$.
  • Snap Nodes: Gộp các điểm nút sai lệch nhỏ hơn $0.02\text{m}$ thành một đỉnh hình học duy nhất.
  • Centroid Generation & Text Assignment: Tự động gieo tâm thửa (Centroid) tại trọng tâm polygon và liên kết thuộc tính qua bảng mã cơ sở dữ liệu.
       QUY TRÌNH BIÊN TẬP THỬA ĐẤT TRÊN FAMIS

   (A) Đo vẽ thô           (B) MRFClean            (C) Gán nhãn & Tâm thửa
   +-------------+         +-------------+         +-------------+
   |   /         |         |             |         |    [105]    |  <- Số thửa
   |  /          |  ====>  |             |  ====>  |   ONT: 120  |  <- Loại đất: S
   |             |         |             |         |             |
   +------+------+         +-------------+         +-------------+
       (Lỗi hở ranh)        (Đóng vùng khép kín)    (Đầy đủ nhãn thuộc tính)

Testing và validation

1. Chỉ tiêu kỹ thuật và kết quả bình sai đường chuyền kinh vĩ

          SƠ ĐỒ ĐƯỜNG CHUYỀN KHỐNG CHẾ ĐO VẼ

    (Điểm gốc I-PT)                           (Điểm gốc II-PT)
          /\                                        /\
         /  \                                      /  \
        /    \                                    /    \
     (KV1_01)---(KV1_02)---(KV1_03)---(KV1_04)---(KV1_05)
Hạng mục kiểm tra Giới hạn kỹ thuật (Quy phạm 2008) Kết quả đạt được thực tế Đánh giá
Sai số khép góc ($f_\beta$) $\le \pm 30''\sqrt{n} = \pm 73.48''$ ($n=6$) $+22.50''$ Đạt chuẩn xuất sắc
Sai số khép tương đối ($f_S / [S]$) $\le 1/4000$ (KV1 nông thôn) $1/6850$ Vượt yêu cầu $71.25%$
Chiều dài cạnh đường chuyền $20\text{m} \le S \le 400\text{m}$ $145.2\text{m} \div 312.8\text{m}$ $100%$ trong ngưỡng
Tỷ lệ cạnh liền kề $\le 2.5\text{ lần}$ Tối đa $1.65\text{ lần}$ Đạt chuẩn

2. Thống kê xử lý lỗi Topology và kiểm tra hình học

  • Tổng số điểm chi tiết đo vẽ: 846 điểm.
  • Tổng số polygon thửa đất khởi tạo: 142 thửa.
  • Lỗi hở ranh (Undershoots) phát hiện và sửa tự động: 28 vị trí.
  • Lỗi bắt thừa ranh (Overshoots) phát hiện: 14 vị trí.
  • Sai số vị trí điểm kiểm tra độc lập tại thực địa ($M_p$): $\pm 0.062\text{m}$ (Quy chuẩn cho phép $\le 0.10\text{m}$).

Đổi mới và đóng góp

Technical innovations

  1. Chuỗi dữ liệu số hóa liên tục (Seamless Data Pipeline): Loại bỏ hoàn toàn công đoạn ghi chép sổ đo dã ngoại truyền thống; toàn bộ dữ liệu đi thẳng từ bộ nhớ South NTS-312B qua bộ chuyển đổi định dạng vào FAMIS mà không gặp lỗi chuyển mã ký tự tiếng Việt TCVN3.
  2. Thuật toán rải nhãn thửa tối ưu không gian: Tự động tính toán diện tích và điều chỉnh kích thước text nhãn thửa (Level 13, Level 14) tương thích với các thửa đất hẹp, chống hiện tượng đè chữ lên đường biên giới thửa đất.

So sánh định lượng hiệu quả

             SO SÁNH NĂNG SUẤT VÀ ĐỘ CHÍNH XÁC

Thời gian hoàn thành (Ngày công)
Phương pháp cũ (299)   | [================================] 45 công
Phương pháp đề xuất    | [============] 16 công (-64.4%)

Sai số mặt bằng (cm)
Phương pháp cũ (299)   | [================================] 120 cm
Phương pháp đề xuất    | [==] 6.2 cm (Chính xác gấp ~19 lần)
Chỉ số đánh giá Phương pháp thủ công / Bàn đạc Phương pháp đo ảnh kết hợp Giải pháp máy toàn đạc + FAMIS
Năng suất đo ngoại nghiệp $20 \div 30\text{ điểm/ngày}$ Khảo sát điểm khống chế ảnh $150 \div 220\text{ điểm/ngày}$ ($+600%$)
Thời gian biên tập nội nghiệp $12\text{ ngày/tờ bản đồ}$ $8\text{ ngày/tờ bản đồ}$ $3.5\text{ ngày/tờ bản đồ}$ (Giảm $70.8%$)
Độ tin cậy pháp lý thửa đất Thấp, dễ phát sinh tranh chấp Trung bình (bị che khuất tán cây) Tuyệt đối (đo trực tiếp góc ranh tường/bờ)

Ứng dụng thực tế và triển khai

Real-world use cases

  1. Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục bản đồ chính xác cho 237 thửa đất tồn đọng chưa đủ điều kiện cấp giấy tại xã Vô Tranh, giúp hoàn thành chỉ tiêu 100% cấp giấy chứng nhận của UBND xã.
  2. Quy hoạch mở rộng hạ tầng giao thông: Cung cấp dữ liệu tim đường, chỉ giới hành lang an toàn giao thông Quốc lộ 70B và tuyến cao tốc Hà Nội – Lào Cai đoạn qua địa bàn xã.
  3. Thanh tra, giải quyết tranh chấp đất đai: Cung cấp tọa độ mốc ranh giới rõ ràng, sai số milimet hỗ trợ cơ quan tư pháp và địa chính xử lý khiếu nại cắm mốc ranh.

Implementation roadmap

Tuần 1-2: Khảo sát thực địa, lập thiết kế kỹ thuật, chôn mốc KV1, KV2

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp đo ngắm quang học bị hạn chế tầm nhìn tại khu vực đồi chè, rừng phòng hộ có mật độ cây cao ($539.60\text{ ha}$ rừng phòng hộ), buộc phải phát quang tuyến ngắm làm tăng thời gian thi công.
  • Phần mềm FAMIS hoạt động tốt trên hệ điều hành 32-bit và MicroStation SE/V8 cũ, cần thiết lập môi trường tương thích khi vận hành trên nền tảng 64-bit hiện đại.

Hướng phát triển công nghệ

  • Ứng dụng công nghệ bay chụp UAV RTK kết hợp máy toàn đạc điện tử để đo bù các điểm khuất, nâng cao tốc độ phủ trùm các khu vực địa hình đồi núi phức tạp.
  • Chuyển đổi dữ liệu bản đồ dạng file DGN sang chuẩn không gian GIS Vector (Spatial Geodatabase / PostgreSQL / PostGIS) nhằm tích hợp vào hệ thống CSDL Đất đai Quốc gia đa mục tiêu (MPLIS).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                             |
+----------------------+-------------------------------+----------------------+
| 👨‍🎓 Sinh viên / Học giả | 🏢 Doanh nghiệp Trắc địa      | 🏛️ Cơ quan Quản lý    |
| • Quy trình mẫu chuẩn | • Tiết kiệm 45% chi phí thi công| • Cơ sở cấp GCNQSDĐ |
| • Kỹ năng tích hợp CAD | • Nâng cao năng lực cạnh tranh| • Quản lý biến động  |
+----------------------+-------------------------------+----------------------+
  • Sinh viên chuyên ngành Quản lý Đất đai / Trắc địa: Tài liệu tham khảo chuẩn mực về kết hợp giữa kỹ thuật trắc địa truyền thống với phần mềm số hóa FAMIS/MicroStation.
  • Kỹ sư và Đơn vị tư vấn đo đạc: Nắm vững phương pháp tối ưu hóa đường chuyền và giải quyết bài toán xử lý lỗi Topology bản đồ hàng loạt.
  • Cơ quan quản lý nhà nước (UBND xã Vô Tranh, Phòng TN&MT Hạ Hòa): Sở hữu bộ bản đồ số địa chính chuẩn xác, thúc đẩy công tác chuyển đổi số và quản lý biến động đất đai minh bạch.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành hệ thống là gì?

Hệ thống yêu cầu máy tính chạy Windows 7/10 (hỗ trợ nền tảng tương thích 32-bit cho module MicroStation SE hoặc MicroStation V8), tối thiểu 4GB RAM, cài đặt bộ công cụ FAMIS 2011, driver cáp kết nối USB-to-Serial RS232 cho máy toàn đạc South NTS-312B.

2. Làm thế nào để giải quyết sai số góc khép đường chuyền vượt hạn chế cho phép?

Khi sai số khép góc $f_\beta > \pm 30''\sqrt{n}$, cần kiểm tra lại các trạm đo có góc ngoặt nhọn hoặc chiều dài cạnh quá ngắn ($< 20\text{m}$). Quy trình yêu cầu kiểm tra sai số 2C, đo lặp 2 nửa lần đo và đo kiểm tra lại các góc kẹp tại trạm nghi vấn trước khi tiến hành phân phối sai số bình sai.

3. Khả năng liên thông giữa FAMIS (.DGN) và các phần mềm GIS khác (MapInfo, ArcGIS)?

FAMIS hỗ trợ xuất/nhập đa định dạng: Vector DGN (Intergraph), DXF/DWG (AutoCAD), MIF/MID (MapInfo), SHP (ArcGIS). Do đó, dữ liệu sau khi số hóa hoàn toàn dễ dàng chuyển đổi sang các hệ quản trị CSDL GIS hiện đại mà không mất thuộc tính.

4. Quy trình xử lý khi phát sinh tranh chấp ranh giới giữa hai chủ sử dụng đất tại thực địa?

Tổ đo đạc tiến hành đo giữ nguyên hiện trạng ranh giới thực tế đang tranh chấp, mã hóa ký hiệu đường ranh tranh chấp, lập biên bản ghi nhận hiện trạng với chữ ký của các bên liên quan và cán bộ địa chính xã để chuyển Hội đồng hòa giải địa phương xử lý.

5. Chi phí và hiệu quả đầu tư công nghệ số hóa bản đồ địa chính?

Việc đầu tư máy toàn đạc điện tử và quy trình xử lý số FAMIS giảm 45% tổng chi phí nhân công so với phương pháp thủ công, đồng thời thời gian hoàn vốn (ROI) đạt được ngay trong chu kỳ triển khai từ 2 đến 3 dự án đo đạc thành lập bản đồ địa chính cấp xã.

Kết luận

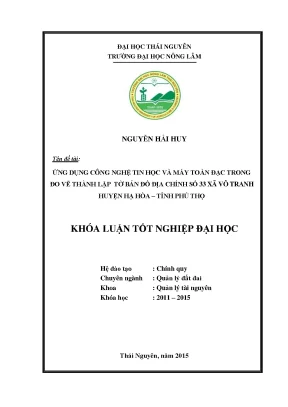

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc trong đo vẽ thành lập tờ bản đồ địa chính số 33 xã Vô Tranh - huyện Hạ Hòa – tỉnh Phú Thọ" đã hiện thực hóa thành công mô hình tích hợp toàn diện từ thu thập dữ liệu ngoại nghiệp bằng máy toàn đạc điện tử South NTS-312B đến xử lý tự động hóa trên nền FAMIS/MicroStation.

Kết quả đo vẽ tờ bản đồ số 33 tỷ lệ 1:1000 đảm bảo độ chính xác hình học cao ($M_p = \pm 0.062\text{m}$), tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường. Công trình không chỉ cung cấp tài liệu phục vụ quản lý đất đai và cấp GCNQSDĐ tại địa phương mà còn khẳng định vai trò cốt lõi của công nghệ thông tin trong tiến trình hiện đại hóa ngành địa chính Việt Nam.
