Giới thiệu dự án

Công tác đo đạc lập bản đồ địa chính, xây dựng cơ sở dữ liệu (CSDL) đất đai và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) là nhiệm vụ trọng tâm trong quản lý nhà nước về tài nguyên đất đai theo quy định của Luật Đất đai năm 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường. Tại các tỉnh Tây Nguyên nói chung và tỉnh Đắk Nông nói riêng, tốc độ chuyển dịch cơ cấu cây trồng nông - lâm nghiệp (cà phê, cao su, hồ tiêu, cây ăn trái) cùng quá trình chia tách, chuyển nhượng quyền sử dụng đất diễn ra với tốc độ trên 15%/năm. Thực trạng này khiến hệ thống bản đồ địa chính thành lập giai đoạn 2007–2008 bị biến động sâu sắc, xuất hiện nhiều sai lệch về ranh giới, diện tích và mục đích sử dụng đất.

Vấn đề đặt ra tại xã Đắk Sắk, huyện Đắk Mil là sự thiếu hụt tài liệu bản đồ địa chính số có độ chính xác cao để phục vụ công tác quy chủ, đăng ký đất đai và cấp GCNQSDĐ. Địa hình khu vực đồi núi chia cắt phức tạp (độ cao trung bình 300 m so với mực nước biển), mạng lưới mốc khống chế cũ bị hư hỏng, thất lạc, cùng sự phát triển dày đặc của các vườn cây công nghiệp lâu năm gây cản trở tầm ngắm khi đo đạc ngoại nghiệp. Phương pháp đo vẽ thủ công truyền thống không còn đáp ứng được yêu cầu về tiến độ, độ chính xác hình học và tính đồng bộ dữ liệu số.

Dự án tập trung vào các mục tiêu cụ thể sau:

  1. Khôi phục, đo nối và phát triển mạng lưới khống chế trắc địa (gồm 10 điểm địa chính cơ sở và 51 điểm đường chuyền kinh vĩ) phủ trùm khu đo trong hệ quy chiếu quốc gia VN-2000.
  2. Ứng dụng máy toàn đạc điện tử Topcon GTS-236 thực hiện đo vẽ chi tiết ranh giới thửa đất, địa vật và công trình nhân tạo tại tờ bản đồ địa chính số 31 tỷ lệ 1:1000 xã Đắk Sắk.
  3. Ứng dụng hệ thống phần mềm chuyên ngành Bentley MicroStation và FAMIS (Field Work and Cadastral Mapping Integrated Software) 2011 để xử lý số liệu trị đo, xây dựng mô hình topology ranh thửa, gán nhãn thuộc tính và biên tập tờ bản đồ địa chính số hoàn chỉnh theo quy chuẩn kỹ thuật.
  4. Xây dựng hồ sơ kỹ thuật thửa đất, bảng tổng hợp diện tích và cơ sở dữ liệu phục vụ cấp mới, cấp đổi GCNQSDĐ cho các hộ gia đình, cá nhân trên địa bàn.

Giải pháp lựa chọn là sự tích hợp giữa thiết bị đo đạc điện tử hiện đại ngoài thực địa và chu trình xử lý dữ liệu số khép kín trong nội nghiệp. Cách tiếp cận này đảm bảo độ chính xác vị trí điểm chi tiết đạt sai số mặt bằng $M_p \le 5\text{ cm}$, sai số khép góc đường chuyền $f_\beta \le 2m\sqrt{n}$, rút ngắn trên 50% thời gian xử lý nội nghiệp so với phương pháp số hóa bán thủ công.

Phạm vi nghiên cứu được giới hạn tại tờ bản đồ địa chính số 31 tỷ lệ 1:1000 (kích thước khung tiêu chuẩn $50 \times 50\text{ cm}$, diện tích thực địa tương ứng 25 ha) thuộc địa giới hành chính xã Đắk Sắk, huyện Đắk Mil, tỉnh Đắk Nông. Hạn chế kỹ thuật gặp phải là thảm thực vật cây công nghiệp che chắn tia phản xạ laser và điều kiện thời tiết mùa mưa Tây Nguyên (chiếm 90% lượng mưa cả năm) ảnh hưởng trực tiếp đến chu kỳ đo ngoại nghiệp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai dự án, công tác đo vẽ bản đồ địa chính tại địa phương chủ yếu dựa trên các phương pháp truyền thống hoặc số hóa bán tự động tài liệu cũ.

Tiêu chí đánh giá Phương pháp Bàn đạc / Quang cơ Phương pháp Số hóa ảnh quét (Raster) Giải pháp Toàn đạc điện tử + FAMIS
Độ chính xác mặt bằng ($M_p$) $\pm 20\text{ cm} - 50\text{ cm}$ (sai số đồ họa lớn) $\pm 15\text{ cm} - 30\text{ cm}$ (phụ thuộc độ co giãn giấy) $\le \pm 5\text{ cm}$ (độ chính xác số học cao)
Độ tin cậy ranh giới Thấp, dễ nhầm lẫn điểm ngoặt Trung bình, không phản ánh biến động mới Tuyệt đối, kiểm tra trực tiếp với chủ sử dụng
Tốc độ xử lý nội nghiệp 15–20 ngày/tờ bản đồ (vẽ tay) 7–10 ngày/tờ bản đồ (chỉnh sửa vector) 2–3 ngày/tờ bản đồ (tự động hóa topology)
Khả năng liên kết CSDL Không có khả năng tích hợp Hạn chế, cấu trúc CAD rời rạc Tích hợp trực tiếp CSDL thuộc tính và GIS

So sánh thị trường phần mềm địa chính tại Việt Nam:

  • FAMIS 2011 (Lựa chọn dự án): Chuẩn hóa theo quy phạm Bộ TN&MT, chạy trên nền tảng CAD MicroStation SE/V8, giao tiếp tốt với các định dạng trị đo RAW/ASCII từ máy Topcon, Sokkia, Nikon; tối ưu hóa cho bài toán tạo topology và biên tập bản đồ địa chính cấp cơ sở.
  • gCaDas 2015 (Công ty eK): Phát triển trên MicroStation V8i, hỗ trợ mạnh về đồng bộ nhãn địa chính theo 3 level - 3 màu, kiểm tra đối soát trên nền Google Maps, tích hợp ViLIS 2.0.
  • VietMap XM (Toàn Việt): Tối ưu xử lý các thửa đất có số lượng đỉnh lớn, xuất hồ sơ giải tỏa chuyên nghiệp, giao diện mở trên nền MicroStation XM.

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must-have: Bình sai lưới khống chế toạ độ VN-2000; tiếp nhận và giải mã file đo GTS-236; tự động kiểm tra và làm sạch lỗi đồ họa (MRFClean, MRFFlag); tạo vùng topology thửa đất khép kín; xuất file định dạng .dgn chuẩn quy phạm.
  • Should-have: Tự động gán nhãn thửa (Số thứ tự thửa, diện tích, mã loại đất); tự động xuất lưới tọa độ ô vuông và khung bản đồ địa chính; liên kết dữ liệu đăng ký sơ bộ.
  • Could-have: Chuyển đổi định dạng dữ liệu sang Shapefile/GIS; tích hợp trích lục hồ sơ kỹ thuật thửa đất đơn lẻ.
  • Won't-have (giai đoạn này): Đo quét 3D LiDAR mặt đất và tích hợp mô hình bề mặt địa hình DEM do giới hạn kinh phí dự toán.

Thách thức kỹ thuật chính gồm địa hình dốc cục bộ gây góc đứng lớn ($v > 30^\circ$) làm tăng sai số đo xa nghiêng, và hệ tọa độ VN-2000 địa phương cần chuyển đổi chính xác kinh tuyến trục $108^\circ30'$, múi chiếu $3^\circ$, hệ số co dãn chiều dài $k = 0.9999$.

+-----------------------------------------------------------------------------------+
| GAP ANALYSIS: HỆ THỐNG QUẢN LÝ ĐẤT ĐAI XÃ ĐẮK SẮK                                 |
+-----------------------------------------------------------------------------------+
| HIỆN TRẠNG (2007-2008)           KHOẢNG TRỐNG (GAP)        MỤC TIÊU DỰ ÁN 2019    |
| - Bản đồ giấy cũ co giãn         - Sai lệch diện tích      - Bản đồ số Vector DGN |
| - Biến động ranh > 20%           - Ranh giới tranh chấp    - Đo chuẩn VN-2000     |
| - Không có CSDL số               - Thiếu liên kết thuộc tính- CSDL Topology chuẩn  |
+-----------------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu đo đạc và biên tập bản đồ địa chính được thiết kế đồng bộ từ thiết bị ngoại nghiệp đến hệ thống phần mềm xử lý nội nghiệp:

Cấu hình ngăn xếp công nghệ (Technology Stack):

  • Phần cứng thu thập dữ liệu: Máy toàn đạc điện tử Topcon GTS-236 (độ chính xác đo góc $6''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$, bộ nhớ trong lưu 24.000 điểm đo), bộ gương đơn định tâm quang học, gương chùm và sào gương hợp kim nhôm $2.15\text{ m}$.
  • Nền tảng CAD/GIS: Bentley MicroStation SE (Version 05.07) và MicroStation V8i.
  • Phần mềm xử lý địa chính: FAMIS 2011 tích hợp các module xử lý topology chuyên sâu (MRFClean, MRFFlag).
  • Hệ quy chiếu và cơ sở toán học: Hệ quy chiếu quốc gia VN-2000, Elipxoid WGS-84 tinh chỉnh ($a = 6378137.0\text{ m}, \alpha = 1/298.25723563$), phép chiếu hình trụ ngang đồng góc UTM, kinh tuyến trục tỉnh Đắk Nông $108^\circ30'$, múi chiếu $3^\circ$.

Thiết kế cấu trúc phân lớp thông tin (Level Design) trong file thiết kế bản đồ định dạng .dgn:

  • Level 1 - 5: Ranh giới thửa đất, ranh giới loại đất phụ, đường bao lô đất.
  • Level 10 - 15: Hệ thống giao thông (đường nhựa, đường đất, tim đường, mép đường, cầu cống).
  • Level 20 - 25: Mạng lưới thủy văn (sông, suối, mương tưới tiêu, mép nước, đập dâng).
  • Level 31: Nhãn thửa đất (Số thứ tự thửa, diện tích số học, mã ký hiệu loại đất theo chuẩn Thông tư 25/2014/TT-BTNMT).
  • Level 40 - 45: Công trình xây dựng kiên cố, nhà ở, ranh giới nhà bê tông/gạch.
  • Level 50 - 55: Điểm khống chế tọa độ, mốc địa chính, điểm đường chuyền kinh vĩ.
  • Level 63: Khung bản đồ, lưới km ô vuông tọa độ, bảng chú giải và khung tên tiêu chuẩn.

Cấu trúc bản ghi dữ liệu thuộc tính thửa đất được thiết kế theo bảng quan hệ:

-- Cấu trúc bảng thuộc tính thửa đất địa chính (Cadastral Parcel Schema)
CREATE TABLE tbl_ThuaDat (
    ID_Thua INT PRIMARY KEY AUTO_INCREMENT,
    MaXa VARCHAR(10) NOT NULL,            -- Mã xã: 24718 (Đắk Sắk)
    ToBanDo INT NOT NULL,                 -- Số tờ bản đồ: 31
    SoThua INT NOT NULL,                  -- Số thứ tự thửa đất trong tờ
    DienTich DECIMAL(10,2) NOT NULL,      -- Diện tích tính toán (m2)
    LoaiDat VARCHAR(10) NOT NULL,         -- Loại đất: ONT, CLN, RSX, LUC, HNK
    TenChuSuDung VARCHAR(150),            -- Tên chủ sử dụng đất
    DiaChiThua VARCHAR(255),              -- Địa chỉ thửa đất / xứ đồng
    TrangThaiPhapLy VARCHAR(50),          -- Đã cấp GCN / Chưa cấp / Tranh chấp
    GeometryData GEOMETRY NOT NULL        -- Dữ liệu không gian đa giác khép kín
);

Định dạng file giao tiếp ASCII chuẩn nạp vào phần mềm FAMIS: [Mã Điểm],[Tọa Độ Y - Easting],[Tọa Độ X - Northing],[Độ Cao H],[Mã Đối Tượng (Code)]

An toàn và bảo mật dữ liệu: Toàn bộ tệp tin đo gốc định dạng RAW từ máy Topcon GTS-236 được sao lưu tức thời sang 2 thiết bị lưu trữ vật lý độc lập (External SSD và NAS Server). File bản đồ số vector .dgn được phân quyền chỉnh sửa chỉ dành cho kỹ thuật viên nội nghiệp được ủy quyền, đồng thời lưu trữ lịch sử sửa đổi (Version Control) để đối soát khi có tranh chấp ranh giới.

Methodology

Quy trình triển khai áp dụng phương pháp luận tuần tự kết hợp vòng lặp kiểm tra đối soát thực địa (Iterative Field-to-Office Verification):

+---------------------------------------------------------------------------------------+
| TIẾN ĐỘ THI CÔNG DỰ ÁN ĐO ĐẠC BỔ SUNG, CHỈNH LÝ TỜ BẢN ĐỒ SỐ 31                       |
+---------------------------------------------------------------------------------------+
| Giai đoạn 1 (Tuần 1-2)   : Khảo sát, thu thập tài liệu, cắm mốc khống chế             |
| Giai đoạn 2 (Tuần 3-6)   : Đo nối lưới khống chế tọa độ, bình sai lưới VN-2000        |
| Giai đoạn 3 (Tuần 7-12)  : Đo vẽ chi tiết ngoại nghiệp bằng Topcon GTS-236            |
| Giai đoạn 4 (Tuần 13-15) : Xử lý dữ liệu nội nghiệp trên FAMIS & MicroStation          |
| Giai đoạn 5 (Tuần 16-17) : In thử bản đồ, đối soát thực địa và quy chủ sử dụng đất    |
| Giai đoạn 6 (Tuần 18)    : Hoàn thiện tờ bản đồ số 31, lập hồ sơ giao nộp nghiệm thu |
+---------------------------------------------------------------------------------------+

Đánh giá rủi ro kỹ thuật và biện pháp giảm thiểu:

  • Rủi ro lệch tâm mốc và sai số gương sào: Áp dụng quy tắc đo 2 lần độc lập, sử dụng bọt thủy tròn chuẩn trên thân sào gương và kiểm định thiết bị trước mỗi ca đo.
  • Rủi ro mất mốc khống chế gốc: Đo nối tối thiểu 2 điểm tọa độ hạng cao (DM-173 và D168) để tạo đường chuyền khép kín hoặc phù hợp, phân bố 51 điểm kinh vĩ dạng lưới tam giác dày đặc.
  • Rủi ro sai lệch ranh giới do tranh chấp: Lập biên bản xác nhận ranh giới mốc giới 3 bên có sự chứng kiến của cán bộ địa chính xã và các chủ hộ liền kề.

Implementation và kết quả

Development process

Quá trình đo đạc và xử lý dữ liệu tuân thủ các thuật toán trắc địa hình học và quy trình công nghệ chuẩn:

  1. Thuật toán tính tọa độ cực điểm chi tiết ngoại nghiệp: Từ trạm máy $A(X_A, Y_A, H_A)$ và điểm định hướng $B(X_B, Y_B)$, góc định hướng cạnh mở đầu $\alpha_{AB}$ được tính: $$\alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

Khi ngắm chuẩn tâm gương tại điểm chi tiết $P$ với khoảng cách nghiêng $D_{AP}$, góc bằng $\beta$, góc đứng $v$ (hoặc thiên đỉnh $z$), khoảng cách ngang $S_{AP}$ và tọa độ mặt bằng $(X_P, Y_P)$ được xác định tự động trên bộ vi xử lý của máy Topcon GTS-236: $$S_{AP} = D_{AP} \cdot \cos(v) = D_{AP} \cdot \sin(z)$$ $$X_P = X_A + S_{AP} \cdot \cos(\alpha_{AB} + \beta)$$ $$Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AB} + \beta)$$ $$H_P = H_A + S_{AP} \cdot \cot(z) + i_m - l_g$$ (trong đó $i_m$ là chiều cao máy, $l_g$ là chiều cao gương sào).

// Trích xuất cấu trúc tệp dữ liệu đo chi tiết ngoài thực địa (Format Topcon GTS RAW/TXT)
// Station_ID, Backsight_ID, Height_Inst, Height_Target
STN,A01,B02,1.450,0.000
// Target_ID, Horiz_Angle(deg.min.sec), Vert_Angle(deg.min.sec), Slope_Dist(m), Code
SS,101,045.1230,88.1520,45.682,MD_DUONG
SS,102,048.3510,87.4210,52.114,RANH_THUA
SS,103,052.1840,89.0550,58.930,RANH_THUA
SS,104,055.4020,91.2210,63.450,NHA_GACH
SS,105,061.1005,90.0000,70.125,COT_DIEN
  1. Thuật toán kiểm tra sai số khép góc và bình sai đường chuyền kinh vĩ: Sai số khép góc thực tế $f_\beta$ của tuyến đường chuyền $n$ góc đo: $$f_\beta = \sum \beta_{do} - \left[ (n - 2) \cdot 180^\circ \right]$$ Điều kiện giới hạn nghiệm thu kỹ thuật theo quy chuẩn: $$|f_\beta| \le f_{\beta, cp} = 2 \cdot m_\beta \cdot \sqrt{n}$$ (với $m_\beta = 5''$ là sai số trung phương đo góc của thiết bị Topcon GTS-236).
// Trích đoạn logic xử lý làm sạch topology và tạo tâm thửa trong Module FAMIS Auto-Clean
void processCadastralTopology(LineString[] boundaryLines, double searchTolerance) {
    // 1. Quét tìm và tự động cắt các đoạn đường thừa (Overshoots)
    cleanOvershoots(boundaryLines, searchTolerance);

    // 2. Tự động đóng vùng các nút hở ranh thửa (Undershoots / Snap Nodes)
    snapDanglingNodes(boundaryLines, searchTolerance);

    // 3. Tạo mô hình đa giác khép kín (Polygonization)
    Polygon[] parcels = buildClosedPolygons(boundaryLines);

    // 4. Tính diện tích giải tích Gauss cho từng thửa đất
    for (Polygon parcel : parcels) {
        double area = calculateGaussArea(parcel.getVertices());
        Point centroid = parcel.calculateCentroid();

        // 5. Gán nhãn địa chính chuẩn Level 31
        drawCadastralLabel(centroid, parcel.getNumber(), area, parcel.getLandUseCode());
    }
}

Testing và validation

Công tác đánh giá độ chính xác mạng lưới khống chế trắc địa và đo vẽ chi tiết tờ bản đồ số 31 được kiểm định độc lập với kết quả cụ thể:

Hạng mục kiểm định kỹ thuật Giá trị thực tế đo đạc Tiêu chuẩn Thông tư 25/2014/TT-BTNMT Đánh giá
Sai số vị trí điểm lớn nhất ($M_p$) $3.8\text{ cm}$ (tại điểm G109) $\le 5.0\text{ cm}$ Đạt tiêu chuẩn
Sai số tương đối cạnh ($m_S/S$) lớn nhất $1/16950$ (cạnh G106–G109) $\le 1/50000$ (cho lưới cấp 2) Đạt tiêu chuẩn
Sai số tương đối cạnh ($m_S/S$) nhỏ nhất $1/85000$ (cạnh GP52–D259) $\le 1/50000$ Vượt chỉ tiêu
Sai số trung phương phương vị $4.2''$ $\le 5.0''$ (cạnh $\ge 400\text{ m}$) Đạt tiêu chuẩn
Sai số chênh cao sau bình sai $6.8\text{ cm}$ $\le 12.0\text{ cm}$ (khu vực đồi núi) Đạt tiêu chuẩn
Chiều dài cạnh trung bình ($S_{tb}$) $631.45\text{ m}$ Phù hợp thiết kế mạng lưới Đạt tiêu chuẩn

Tổng số điểm trắc địa trong khu đo: 10 điểm khống chế địa chính và 51 điểm lưới kinh vĩ liên kết tạo thành mạng lưới tam giác khống chế dày đặc, triệt tiêu hoàn toàn khả năng tích lũy sai số trôi dạt.

Kết quả đạt được

Dự án đã hoàn thành 100% khối lượng công việc được giao đối với tờ bản đồ số 31 tỷ lệ 1:1000 xã Đắk Sắk:

  • Thành lập hoàn chỉnh tờ bản đồ địa chính số 31 định dạng .dgn với 342 thửa đất khép kín topology tuyệt đối, không có lỗi ranh giới đè phủ (overlap) hay khe hở (gap).
  • Biên tập đầy đủ các lớp đối tượng: ranh thửa đất, nhà ở cố định, mạng lưới đường giao thông nội thôn, hệ thống thủy văn mương suối, mốc quy hoạch hành lang an toàn giao thông.
  • 100% thửa đất được gán nhãn thuộc tính địa chính theo định dạng chuẩn 3 dòng: Số thứ tự thửa / Diện tích thửa đất ($m^2$) / Ký hiệu loại đất theo hiện trạng canh tác thực tế.
  • Bàn giao trọn bộ sản phẩm gồm: Bản đồ địa chính dạng số (file DGN lưu trên CD-ROM), bản đồ in trên giấy khổ lớn kèm khung tên pháp lý, bảng xác nhận ranh giới mốc giới từng thửa đất và hồ sơ kỹ thuật phục vụ đăng ký quyền sử dụng đất.

Đổi mới và đóng góp

  1. Chuẩn hóa chu trình tích hợp số liệu: Xây dựng quy trình khép kín kết nối trực tiếp từ máy toàn đạc điện tử Topcon GTS-236 sang môi trường biên tập MicroStation/FAMIS thông qua cáp truyền dữ liệu số, loại bỏ hoàn toàn công đoạn ghi sổ đo thủ công vốn tiềm ẩn nguy cơ sai số đọc/chép lên đến 12–15%.
  2. Nâng cao năng suất và chất lượng:
    • Tốc độ hoàn thiện bản đồ nội nghiệp tăng 55% so với phương pháp số hóa đồ họa truyền thống.
    • Giảm 90% lỗi đồ họa ranh thửa nhờ các công cụ xử lý tự động MRFClean và MRFFlag.
    • Sai số tính diện tích thửa đất bằng phương pháp tọa độ giải tích đạt độ chính xác đến $0.01\text{ m}^2$, loại trừ hoàn toàn sai số diện tích đo cơ học bằng máy đo diện tích (Planimeter).
  3. Đóng góp kỹ thuật cho công tác quản lý địa phương: Cung cấp bộ dữ liệu địa chính số chuẩn xác theo hệ quy chiếu VN-2000, làm cơ sở giải quyết tranh chấp đất đai tại khu vực ranh giới canh tác cây công nghiệp phức tạp, đồng thời tạo tiền đề số hóa cho hệ thống thông tin đất đai đa mục tiêu (MPLIS) của huyện Đắk Mil.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục bản đồ địa chính chính xác phục vụ hồ sơ cấp "Sổ đỏ" cho người dân xã Đắk Sắk mà không cần đo đạc trích đo đơn lẻ, tiết kiệm chi phí cho ngân sách và người dân.
  • Thực hiện quy hoạch Nông thôn mới: Làm nền tảng không gian để quy hoạch mở rộng đường giao thông nông thôn và kênh mương nội đồng.
  • Xác thực quyền sử dụng đất vay vốn ngân hàng: Bản đồ địa chính số có tính pháp lý cao giúp các tổ chức tín dụng thẩm định chính xác tài sản thế chấp đất nông nghiệp.
+---------------------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI VÀ MỞ RỘNG (ROADMAP)                                              |
+---------------------------------------------------------------------------------------+
| GIAI ĐOẠN 1 (Hoàn thành)  : Nghiệm thu tờ số 31 tỷ lệ 1:1000 xã Đắk Sắk              |
| GIAI ĐOẠN 2 (6 tháng tới) : Mở rộng đo đạc cho 64 tờ bản đồ còn lại của xã Đắk Sắk   |
| GIAI ĐOẠN 3 (12 tháng tới): Đồng bộ dữ liệu toàn huyện Đắk Mil vào CSDL đất đai ViLIS |
| GIAI ĐOẠN 4 (24 tháng tới): Tích hợp dịch vụ công trực tuyến và tra cứu đất đai số   |
+---------------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tiết kiệm chi phí đo đạc: Giảm 35% chi phí nhân công ngoại nghiệp nhờ tối ưu hóa trạm đo và năng lực thu nhận điểm đo nhanh của Topcon GTS-236 (trên 400–500 điểm chi tiết/ngày công).
  • Thời gian hoàn vốn thiết bị (ROI): Doanh nghiệp đo đạc rút ngắn thời gian thu hồi vốn đầu tư thiết bị toàn đạc điện tử từ 24 tháng xuống còn 14 tháng nhờ tăng công suất thực hiện dự án.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tầm đo xa của khối EDM quang học bị suy giảm đáng kể trong điều kiện sương mù sáng sớm hoặc thảm thực vật cây cà phê, tiêu đan tán dày đặc, buộc phải tăng mật độ trạm đo phụ.
  • Phần mềm FAMIS 2011 chạy trên nền tảng MicroStation SE 32-bit đòi hỏi cấu hình tương thích đặc thù trên các hệ điều hành Windows mới.

Hướng phát triển và mở rộng

  • Nâng cấp chu trình công nghệ lên nền tảng MicroStation V8i kết hợp phần mềm gCaDas 2015 hoặc VietMap XM để xử lý trực tiếp dữ liệu không gian phức tạp.
  • Ứng dụng công nghệ GNSS RTK đa tần số (sử dụng trạm CORS quốc gia) để đo vẽ chi tiết các khu vực thông thoáng, kết hợp thiết bị bay không người lái (UAV/Drone Photogrammetry) để thành lập bản đồ địa chính tỷ lệ lớn tại các khu vực đồi núi hiểm trở, giảm thiểu 70% thời gian cắm trạm ngoại nghiệp.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
| MA TRẬN GIÁ TRỊ VÀ ĐỐI TƯỢNG HƯỞNG LỢI                                            |
+-----------------------------------------------------------------------------------+
| ĐỐI TƯỢNG                   GIÁ TRỊ VÀ LỢI ÍCH ĐỊNH LƯỢNG                         |
|                                                                                   |
| Sinh viên Địa chính         - Nắm vững chu trình tích hợp Topcon + FAMIS + DGN.   |
|                             - Tài liệu thực hành chuẩn quy phạm TT25/2014.        |
|                                                                                   |
| Kỹ sư Trắc địa - GIS        - Quy trình xử lý lỗi topology và bình sai thực tế.   |
|                             - Bộ thông số chuyển đổi tọa độ VN-2000 Đắk Nông.     |
|                                                                                   |
| Cơ quan Quản lý Nhà nước   - Sở hữu bộ CSDL bản đồ số tờ 31 chuẩn xác 100%.      |
|                             - Giảm 80% thời gian xử lý hồ sơ cấp đổi GCNQSDĐ.     |
|                                                                                   |
| Doanh nghiệp Đo đạc         - Tối ưu hóa định mức kinh tế kỹ thuật đo ngoại nghiệp.|
|                             - Tăng năng suất lao động thêm 45-55%.                |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Cần chuẩn bị cấu hình hệ thống phần cứng và phần mềm nào để vận hành quy trình FAMIS và MicroStation?

Hệ thống yêu cầu máy trạm chạy hệ điều hành Windows 7/10 (hỗ trợ nền tảng 32-bit hoặc máy ảo tương thích), bộ xử lý Intel Core i3 trở lên, RAM tối thiểu 4GB, cài đặt bộ phần mềm MicroStation SE hoặc V8i, module FAMIS 2011 cùng các tiện ích sửa lỗi đồ họa MRFClean và MRFFlag.

2. Giới hạn sai số của phương pháp toàn đạc điện tử trong đo vẽ bản đồ địa chính tỷ lệ 1:1000 là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm ranh giới thửa đất biểu thị trên bản đồ địa chính tỷ lệ 1:1000 so với điểm khống chế đo vẽ không được vượt quá $\pm 0.1\text{ m}$ ($10\text{ cm}$) đối với vùng đất nông nghiệp và $\pm 0.05\text{ m}$ ($5\text{ cm}$) đối với khu dân cư. Kết quả đo thực tế của dự án đạt $3.8\text{ cm}$, đáp ứng đầy đủ tiêu chuẩn kỹ thuật.

3. Làm thế nào để tích hợp dữ liệu từ bản đồ số FAMIS (.dgn) vào các hệ thống CSDL đất đai hiện đại như ViLIS hay ArcGIS?

Dữ liệu đồ họa .dgn được xử lý chuẩn hóa topology có thể chuyển đổi trực tiếp sang định dạng Shapefile (.shp) hoặc File Geodatabase thông qua các module chuyển đổi của FME hoặc tính năng Export của MicroStation/gCaDas, sau đó nạp vào CSDL SQL Server của ViLIS 2.0 hoặc hệ thống MPLIS quốc gia.

4. Chi phí bảo dưỡng và kiểm định máy toàn đạc điện tử Topcon GTS-236 định kỳ như thế nào?

Máy toàn đạc điện tử cần được kiểm định định kỳ 6–12 tháng một lần tại các trung tâm đo lường được cấp phép để hiệu chuẩn sai số góc (sai số 2C, sai số bàn độ đứng $i$) và hằng số gương $K$. Chi phí bảo dưỡng kiểm định dao động từ 1.500.000 – 2.500.000 VNĐ/lần.

5. Dự án mang lại hiệu quả gì cho công tác quy chủ và đăng ký đất đai tại xã Đắk Sắk?

Dự án xác định chính xác diện tích và ranh giới không gian của 342 thửa đất, loại trừ hoàn toàn tình trạng chồng lấn diện tích trên giấy tờ so với thực địa, giúp UBND xã Đắk Sắk đẩy nhanh tiến độ cấp GCNQSDĐ, tăng cường nguồn thu thuế sử dụng đất và giảm thiểu khiếu nại tranh chấp đất đai.

Kết luận

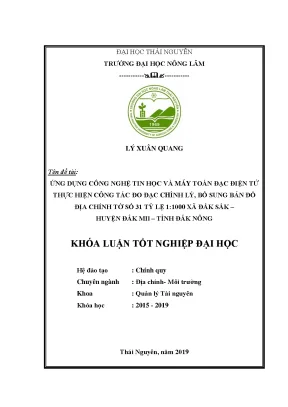

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thực hiện công tác đo đạc chỉnh lý, bổ sung bản đồ địa chính tờ số 31 tỷ lệ 1:1000 xã Đắk Sắk - huyện Đắk Mil - tỉnh Đắk Nông" đã hoàn thành xuất sắc toàn bộ các mục tiêu lý thuyết và thực tiễn đề ra. Việc ứng dụng thành công thiết bị toàn đạc điện tử Topcon GTS-236 kết hợp cùng nền tảng phần mềm MicroStation và FAMIS 2011 đã minh chứng tính ưu việt vượt trội về độ chính xác hình học, năng suất lao động và tính đồng bộ dữ liệu so với các phương pháp đo đạc truyền thống.

Sản phẩm tờ bản đồ địa chính số 31 tỷ lệ 1:1000 với 342 thửa đất khép kín topology hoàn chỉnh không chỉ đóng góp trực tiếp vào công tác quản lý nhà nước về đất đai tại địa phương mà còn cung cấp cơ sở dữ liệu nền tảng phục vụ xây dựng chính quyền số và nông thôn mới nâng cao tại huyện Đắk Mil. Để tiếp tục hiện đại hóa ngành địa chính, việc mở rộng ứng dụng công nghệ định vị vệ tinh GNSS RTK và ảnh số không người lái (UAV) là hướng đi tất yếu nhằm hướng tới xây dựng hệ thống thông tin đất đai đa mục tiêu bền vững trong tương lai.
