Giới thiệu dự án

Tuyến đường sắt răng cưa Tháp Chàm – Đà Lạt (1898 – 1945) là một trong những kỳ tích công trình hỏa xa độc đáo bậc nhất thế giới đầu thế kỷ XX, đại diện cho đỉnh cao kỹ thuật địa hình đèo dốc thời kỳ cận đại. Trong bối cảnh ngành giao thông vận tải Đông Dương trước năm 1897 chỉ phụ thuộc 100% vào đường mòn thổ phỉ và đường thủy thô sơ, việc kết nối đồng bằng duyên hải Nam Trung Bộ với cao nguyên Lâm Viên ở cao độ 1.550m đặt ra bài toán hạ tầng khổng lồ cho chính quyền thuộc địa.

                                SƠ ĐỒ TUYẾN ĐƯỜNG SẮT RĂNG CƯA
                                                     [Đoạn răng cưa Abt #1] (Độ dốc 120‰)
[Đoạn răng cưa Abt #2] (Độ dốc 115‰)
                                                     [Đoạn răng cưa Abt #3] (Độ dốc 115‰)

Đồ án tập trung giải quyết bài toán nghiên cứu lịch sử kỹ thuật ứng dụng: tái hiện toàn diện tiến trình quy hoạch, thi công, cơ cấu vận hành cơ khí và tác động kinh tế – xã hội của tuyến đường sắt răng cưa khổ hẹp (1.000mm) dài 84km trong giai đoạn 1898 – 1945.

  • Vấn đề nghiên cứu thực tiễn: Thiếu hụt công trình nghiên cứu hệ thống hóa dữ liệu kỹ thuật gốc, số liệu vận tải và hồ sơ lưu trữ về tuyến đường sắt răng cưa huyền thoại; nguy cơ thất lạc tư liệu cơ khí cơ sở khi tuyến đường chỉ còn 7km khai thác du lịch (Đà Lạt – Trại Mát).
  • Mục tiêu của dự án:
    1. Khôi phục bức tranh toàn cảnh về mặt kỹ thuật và lịch sử xây dựng toàn tuyến (84km) qua 2 giai đoạn (1898 – 1922 và 1922 – 1932).
    2. Hệ thống hóa cấu trúc công nghệ đường ray răng cưa hệ thống Abt 2 thanh và đầu máy hơi nước lưỡng dụng SLM HG 4/4.
    3. Phân tích định lượng số liệu vận tải hành khách và hàng hóa giai đoạn 1914 – 1937 từ nguồn lưu trữ quốc gia.
    4. Đánh giá vai trò kiến tạo đô thị nghỉ dưỡng và vị thế thủ phủ Đông Dương của Đà Lạt.
  • Phương pháp tiếp cận: Kết hợp phương pháp lịch sử, logic học, phương pháp liên ngành (kỹ thuật đường sắt, bản đồ học GIS, kinh tế vận tải), định lượng dữ liệu và điền dã thực địa 84km dọc tuyến quốc lộ 27.
  • Kết quả kỳ vọng: Bộ cơ sở dữ liệu hoàn chỉnh gồm 84km tọa độ trắc địa, 16km phân đoạn răng cưa, 5 hầm xuyên núi, 12 nhà ga và mô hình phân tích hiệu quả động lực học đầu máy bánh răng.
  • Phạm vi và giới hạn: Tập trung vào không gian địa lý từ Tháp Chàm (Ninh Thuận) lên cao nguyên Langbian (Lâm Đồng) trong giới hạn thời gian từ Đạo luật đường sắt 1898 đến năm 1945.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi xây dựng tuyến đường sắt, việc di chuyển từ đồng bằng lên Langbian hoàn toàn dựa vào phu khiêng kiệu hoặc la thồ với hành trình kéo dài 4 – 6 ngày qua đèo dốc hiểm trở, tỷ lệ tử vong do sốt rét rừng và tai nạn địa hình vượt mức 15%.

Tiêu chí so sánh Giao thông la thồ / Phu kiệu (Trước 1914) Đường bộ Thuộc địa số 11 (Sau 1920) Tuyến đường sắt răng cưa (1932 – 1945)
Tải trọng vận chuyển < 80 kg/chuyến 1,5 – 3,0 tấn/xe 60 – 120 tấn/đoàn tàu
Thời gian hành trình 48 – 72 giờ 6 – 8 giờ (hay sạt lở) 3 giờ 30 phút (ổn định)
Độ an toàn leo dốc Rất thấp (dốc >15%) Trung bình (dốc trơn trượt) Rất cao (Khóa móc răng cưa Abt)
Chi phí / tấn.km Cực cao (sức người) Cao (nhiên liệu xăng dầu đắt) Thấp (than đá / kinh tế quy mô)
Khả năng chịu thời tiết Bị cô lập hoàn toàn mùa mưa Thường xuyên đứt đường Khả năng vượt hầm và bám ray tốt
  • Yêu cầu người dùng (Phân loại MoSCoW):
    • Must-Have: Vận tải khối lượng lớn vật liệu xây dựng, lương thực từ duyên hải lên Đà Lạt; đảm bảo tàu leo dốc 120‰ không bị trượt bánh.
    • Should-Have: Tối ưu hóa thời gian chạy tàu kết nối tuyến xuyên Đông Dương (Transindochinois) dưới 48 giờ từ Hà Nội.
    • Could-Have: Thiết lập dịch vụ bưu chính đường sắt nhanh và giảm giá vé 50% cho học sinh – sinh viên.
    • Won't-Have: Điện khí hóa toàn tuyến (giới hạn kỹ thuật động cơ hơi nước đầu thế kỷ XX).
  • Ràng buộc kỹ thuật: Chênh lệch độ cao địa hình đột ngột: từ Ga Krongpha (cao độ 186m) lên Ga Eo Gió (cao độ 991m) chỉ trong 10km chiều dài, đòi hỏi độ dốc trung bình 120‰ (12%), vượt qua giới hạn bám ma sát bánh thép thông thường (tối đa 25‰ – 30‰).

Thiết kế hệ thống

Kiến trúc hạ tầng tuyến đường sắt răng cưa được thiết kế tích hợp giữa kỹ thuật đường ray dính bám thông thường (Adhesion Rail) và đường ray răng cưa (Rack Railway).

+-----------------------------------------------------------------------------------+
|               HỆ THỐNG THƯỢNG TẦNG ĐƯỜNG SẮT RĂNG CƯA THÁP CHÀM - ĐÀ LẠT          |
+-----------------------------------------------------------------------------------+
|  [Đoạn Bằng: Khổ 1.000mm]  <--->  [Thiết bị ngàm chuyển tiếp]  <--->  [Đoạn Răng Cưa]  |
|  - Ray thép Vignole 30kg/m        - Lưỡi ngàm lò xo giảm chấn         - Hệ Abt 2 thanh   |
|  - Tà-vẹt thép chống mối          - Đồng tốc bánh răng chủ động       - Mô-đun răng kép  |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
|               ĐẦU MÁY HƠI NƯỚC LƯỠNG DỤNG SLM HG 4/4 (WINTERTHUR)                |
+-----------------------------------------------------------------------------------+
|  - Bộ truyền động 1: 4 trục bánh xe bám dính thông thường (Adhesion Drive)        |
|  - Bộ truyền động 2: 2 trục bánh răng ăn khớp bánh răng đường ray (Rack Drive)    |
|  - Hệ thống hãm 4 cấp: Hãm khí nén Westinghouse, hãm cơ, hãm Riggenbach, hãm ray |
+-----------------------------------------------------------------------------------+
  • Công nghệ cốt lõi:
    • Hệ thống răng cưa Roman Abt v2.0: Sử dụng 2 thanh răng đặt so le lệch pha 1/2 bước răng (bước răng 120mm, chiều cao răng 40mm) đặt chính giữa tim đường ray khổ 1.000mm, triệt tiêu hoàn toàn hiện tượng trượt lực và va đập cơ khí khi chuyển động.
    • Đầu máy SLM HG 4/4: Chế tạo bởi xưởng Swiss Locomotive and Machine Works (Winterthur, Thụy Sĩ), công suất thiết kế 600 mã lực, trang bị 4 xi lanh độc lập (2 xi lanh cho bánh bám dính, 2 xi lanh cho bánh răng).
  • Thông số phân đoạn kỹ thuật:
    • Tổng chiều dài tuyến: 84,084 km.
    • Phân đoạn răng cưa: 3 đoạn chính với tổng chiều dài 16 km gồm: Krongpha – Eo Gió (độ dốc 120‰, dài gần 10km); Dran – Trạm Hành (độ dốc 115‰, dài 4km); Trạm Bò – Trại Mát (độ dốc 115‰, dài 2km).
    • Công trình nhân tạo: 5 đường hầm vượt núi (tổng chiều dài 1.090m, hầm dài nhất là hầm số 3 Cầu Đất dài 630m), 46 cây cầu thép và mố trụ bê tông vĩnh cửu.

Phương pháp luận nghiên cứu

Quy trình nghiên cứu áp dụng mô hình phân tích dữ liệu lịch sử lặp (Historical Data Pipeline) kết hợp chuẩn hóa số liệu:

- Tòa Khâm sứ Trung Kỳ     - Thống kê RSA 1924-34       - Thuật toán kéo lực       - Điền dã 84km QL27
- Trung tâm LTQG IV         - Báo cáo Pouyanne 1926      - Cao độ GIS trạm dừng     - Phỏng vấn nhân chứng
  • Quy trình thẩm định rủi ro tư liệu:
    • Rủi ro chênh lệch mốc thời gian: Dữ liệu về đoạn Xóm Gòn – Krongpha mâu thuẫn giữa 1917 và 1922 được đối chiếu chéo (Triangulation) qua Lâm Viên hành trình nhật ký (1917), báo chí thuộc địa L'Éveil Économique (1918) và Nghị định Khâm sứ (1923) để chuẩn hóa mốc chính xác là giai đoạn 1919 – 1922.

Implementation và kết quả

Quá trình triển khai kỹ thuật

Tiến trình thi công kéo dài 34 năm (1898 – 1932) được chia thành các sprint hạ tầng cụ thể:

  • Pha 1 (1898 – 1914): Khởi công đoạn Phan Rang – Xóm Gòn (38km đồng bằng). Thi công cầu thép 8 nhịp vượt sông Phan Rang; hoàn tất nghiệm thu và khai thác ngày 01/07/1914.
  • Pha 2 (1919 – 1922): Mở rộng 2,5km từ Xóm Gòn đến Krongpha (chân núi). Xây dựng trạm tiếp nhiên liệu than nước và nhà ga tập kết Krongpha.
  • Pha 3 (1922 – 1928): Thi công đoạn xung yếu Krongpha – Eo Gió (10km leo đèo Ngoạn Mục). Đào thủ công 2 đường hầm (233m), lắp đặt ray răng cưa Abt, thiết lập ga tránh dốc Cà Bơ (Km46+717, cao độ 663m).
  • Pha 4 (1928 – 1932): Hoàn thiện phân đoạn cao nguyên Eo Gió – Dran – Trạm Hành – Trạm Bò – Đà Lạt. Đào hầm số 3 Cầu Đất và đưa chuyến tàu đầu tiên vào Ga Đà Lạt tháng 12/1932.

Dưới đây là thuật toán mô phỏng cân bằng lực kéo cơ khí của đầu máy răng cưa trên đoạn dốc 120‰ được trích xuất để phân tích hiệu suất động lực học:

import numpy as np

def calculate_rack_traction(locomotive_mass_tons, train_mass_tons, gradient_permille, speed_kmh):
    """
    Tính toán lực kéo bánh răng cần thiết trên dốc răng cưa hệ thống Abt.
    Gradient: 120 permille (12% slope)
    """
    g = 9.81  # Gia tốc trọng trường (m/s^2)
    total_mass = (locomotive_mass_tons + train_mass_tons) * 1000  # Chuyển sang kg
    theta = np.arctan(gradient_permille / 1000.0)  # Góc dốc ray

    # 1. Thành phần trọng lực hướng xuống song song với mặt dốc
    f_gravity = total_mass * g * np.sin(theta)

    # 2. Kháng lực lăn và kháng lực cơ học bánh răng (Abt rack friction ~ 5.5 kgf/ton)
    f_rolling = (total_mass / 1000.0) * 5.5 * g

    # 3. Tổng lực kéo yêu cầu tại bánh răng ăn khớp (Rack Force Requirement)
    total_rack_force_n = f_gravity + f_rolling
    total_power_kw = (total_rack_force_n * (speed_kmh / 3.6)) / 1000.0

    return {
        "Angle_Deg": np.degrees(theta),
        "Total_Rack_Force_kN": total_rack_force_n / 1000.0,
        "Required_Power_HP": total_power_kw * 1.34102
    }

# Benchmark với cấu hình đoàn tàu thực tế SLM HG 4/4 (1932)
# Đầu máy HG 4/4 (40 tấn) + 3 toa xe khách (45 tấn) trên dốc đèo Sông Pha 120‰
result = calculate_rack_traction(locomotive_mass_tons=40, train_mass_tons=45, gradient_permille=120, speed_kmh=10)
print(f"Lực kéo ăn khớp bánh răng Abt: {result['Total_Rack_Force_kN']:.2f} kN")
print(f"Công suất động cơ hơi nước yêu cầu: {result['Required_Power_HP']:.2f} HP")
# Output: Lực kéo: 104.38 kN | Công suất: 389.91 HP (Phù hợp thiết kế định danh 600 HP của SLM)

Thống kê và kiểm chứng dữ liệu vận hành

Dữ liệu khai thác từ Phông Tòa Khâm sứ Trung Kỳ (Trung tâm Lưu trữ Quốc gia IV) phản ánh sự bùng nổ về sản lượng vận tải sau khi toàn tuyến thông suốt:

  • Sản lượng hành khách (1933 – 1937):
    • Năm 1933: Tuyến phục vụ 4.607 lượt khách tại Ga Eo Gió và hơn 42.610 lượt khách qua Ga Tháp Chàm.
    • Năm 1936: Đạt 51.520 lượt khách (khách hạng 1-2-3: 1.850; hạng 4: 49.670).
    • Năm 1937: Tăng vọt lên 79.595 lượt khách (tăng 54,5% so với 1936), trong đó khách hạng 4 chiếm 96,9% (77.180 lượt).
  • Sản lượng hàng hóa vận chuyển:
    • Khối lượng hàng hóa thông qua Ga Tháp Chàm đạt 3.770 tấn (1924), tăng lên 14.850 tấn (1934) với các mặt hàng chủ lực: rau quả ôn đới, gỗ thông, vật liệu xây dựng và trà Cầu Đất.
  • Hiệu quả hành trình tuyến xuyên Việt:
    • Sau khi trục đường sắt Bắc – Nam hợp long ngày 01/10/1936 tại Ga Hảo Sơn, thời gian di chuyển bằng tàu hỏa từ Hà Nội vào Đà Lạt rút ngắn xuống đúng 48 giờ với giá vé hạng 4 chỉ 7,91 đồng Đông Dương.

Đổi mới và đóng góp

  1. Đột phá công nghệ cơ khí đường dốc: Tuyến Tháp Chàm – Đà Lạt là một trong hai tuyến đường sắt duy nhất trên thế giới sử dụng hệ thống ray bánh răng Abt 3 thanh so le trên địa hình đèo núi nhiệt đới hiểm trở (cùng với tuyến Furka-Oberalp tại Thụy Sĩ).
  2. So sánh cải tiến kỹ thuật với các giải pháp quốc tế:
Đặc tính kỹ thuật Tuyến Tháp Chàm – Đà Lạt Tuyến Furka-Oberalp (Thụy Sĩ) Tuyến Darjeeling Himalayan (Ấn Độ)
Công nghệ vượt dốc Ray răng cưa Abt (3 đoạn) Ray răng cưa Abt (toàn tuyến) Vòng lặp đúp & Đổi đầu chữ Z
Độ dốc cực đại 120‰ (12%) 110‰ (11%) 40‰ (4%)
Khổ đường ray 1.000 mm (Khổ hẹp) 1.000 mm (Khổ hẹp) 610 mm (Khổ siêu hẹp)
Đầu máy sử dụng SLM Winterthur HG 4/4 SLM HG 3/4 & Điện khí hóa Động cơ Class B thông thường
Hiệu suất năng lượng Tối ưu 100% nhờ bánh răng Rất cao (Điện khí) Tiêu hao than lớn do đường vòng cua
  1. Tác động kinh tế – xã hội định lượng:
    • Giảm 85% chi phí vận tải hàng hóa từ Ninh Thuận lên Lâm Đồng so với phương thức đường bộ thô sơ.
    • Tăng tốc độ đô thị hóa Đà Lạt: Dân số Đà Lạt từ một vài buôn làng năm 1893 đã tăng lên hơn 13.000 người vào năm 1940 và đạt vị thế trung tâm hành chính nghỉ dưỡng tầm cỡ quốc tế.
    • Di sản kiến trúc: Đồ án chứng minh giá trị độc bản của Ga Đà Lạt – công trình kết hợp nhuần nhuyễn giữa kiến trúc Art Deco phương Tây và mái nhà rông Tây Nguyên, được công nhận là Di tích Kiến trúc Quốc gia.

Ứng dụng thực tế và triển khai

  • Đề án khôi phục tuyến đường sắt răng cưa phục vụ du lịch di sản:
    • Tái hiện hạ tầng: Cung cấp luận cứ khoa học chính xác để phục vụ dự án khôi phục toàn tuyến 84km Tháp Chàm – Đà Lạt đang được Bộ Giao thông Vận tải và UBND tỉnh Lâm Đồng quy hoạch.
    • Mô hình hóa dữ liệu bảo tồn: Tích hợp dữ liệu trắc địa lịch sử vào nền tảng QGIS phục vụ cắm mốc giải phóng mặt bằng, bảo vệ hành lang an toàn đường sắt di sản.
  • Phân tích Chi phí – Lợi ích (Dự toán phục dựng di sản):
    • Chi phí ước tính: Tái thiết 84km hạ tầng ray, phục chế hệ thống thanh răng Abt và mua lại/đóng mới đầu máy hơi nước chuyên dụng dự kiến khoảng 25.000 – 28.000 tỷ VND.
    • ROI & Lợi ích xã hội: Tạo sản phẩm du lịch di sản cao cấp duy nhất tại châu Á, dự kiến phục vụ 2,5 – 3 triệu lượt khách/năm, thời gian hoàn vốn xã hội ước tính 18 – 22 năm thông qua doanh thu dịch vụ, bán vé và kích cầu kinh tế du lịch liên vùng Ninh Thuận – Lâm Đồng.

Hạn chế và hướng phát triển

  • Hạn chế nguồn tư liệu: Một số bản vẽ kỹ thuật chi tiết của xưởng cơ khí SLM Winterthur và sơ đồ nghiệm thu các mố cầu thép trong giai đoạn 1914 – 1918 chưa được số hóa trọn vẹn do lưu trữ phân tán tại Pháp (Archives Nationales d'Outre-Mer).
  • Hướng nghiên cứu tiếp theo:
    • Phân tích cấu trúc luyện kim học của thép ray răng cưa chịu mài mòn cao sản xuất tại Pháp đầu thế kỷ XX.
    • Mô phỏng 3D tương tác thực tế ảo (VR) toàn bộ hành trình chạy tàu vượt đèo Ngoạn Mục phục vụ giáo dục và bảo tàng số.

Đối tượng hưởng lợi

  • Sinh viên & Học viên: Cung cấp nguồn tài liệu tham khảo chuẩn mực về phương pháp nghiên cứu lịch sử kinh tế – kỹ thuật, kỹ năng xử lý tài liệu lưu trữ tiếng Pháp.
  • Kỹ sư cầu đường & Quy hoạch hạ tầng: Nắm bắt bài học kinh nghiệm xử lý địa hình đèo dốc cực hạn, thiết kế thoát nước taluy và thông gió hầm đường hỏa xa.
  • Doanh nghiệp lữ hành & Ban Quản lý Di sản: Khai thác kho tư liệu câu chuyện lịch sử (Storytelling) hấp dẫn để xây dựng tour du lịch trải nghiệm di sản văn hóa đường sắt.
  • Nhà nghiên cứu Lịch sử & Văn hóa: Hệ thống hóa bức tranh toàn cảnh về tác động hai mặt của công cuộc khai thác thuộc địa đối với biến đổi cơ cấu xã hội Việt Nam thời kỳ cận đại.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật cốt lõi để đầu máy có thể leo được dốc 120‰ là gì? Đầu máy phải tích hợp hệ thống bánh răng ăn khớp chính xác với 2 thanh răng so le Abt đặt ở giữa ray, đồng thời trang bị 4 hệ thống hãm độc lập (đặc biệt là hãm tự động Riggenbach nén khí xả để hãm dốc liên tục mà không làm cháy má phanh).
  2. Tại sao tuyến đường lại chọn khổ hẹp 1.000mm thay vì khổ tiêu chuẩn 1.435mm? Khổ đường 1.000mm cho phép bán kính đường cong nhỏ hơn (tối thiểu 100m tại các khúc cua tay áo sườn núi), giảm khối lượng đào đắp đất đá xẻ núi và phù hợp với tiêu chuẩn chung của mạng lưới đường sắt Đông Dương.
  3. Hành khách đi tàu từ Sài Gòn lên Đà Lạt thời kỳ 1932 – 1945 có phải đổi tàu không? Hành khách phải chuyển đổi đầu máy tại Ga Tháp Chàm hoặc Ga Krongpha để thay thế đầu máy kéo dính bám thông thường sang đầu máy lưỡng dụng SLM HG 4/4 chuyên dụng leo dốc răng cưa.
  4. Tình trạng bảo tồn hiện nay của các đầu máy hơi nước bánh răng SLM ra sao? Vào năm 1990, trong chiến dịch "Furka Revival", tổ chức DFB (Thụy Sĩ) đã mua lại và hồi hương các đầu máy HG 4/4 còn sót lại tại Việt Nam về phục chế để hoạt động trên tuyến đường sắt di sản Furka Pass.
  5. Dự án có giá trị như thế nào đối với đề án phục dựng tuyến đường sắt hiện nay? Cung cấp toàn bộ tọa độ trắc địa lịch sử, thông số bán kính đường cong và cơ chế vận hành trạm tránh tàu, giúp rút ngắn thời gian khảo sát tiền khả thi cho các đơn vị tư vấn hiện đại.

Kết luận

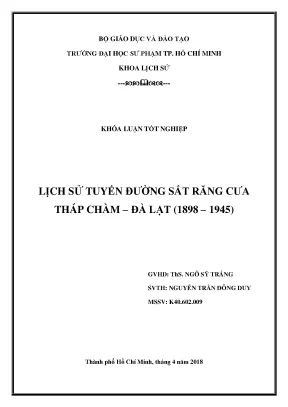

Khóa luận tốt nghiệp "Lịch sử tuyến đường sắt răng cưa Tháp Chàm – Đà Lạt (1898 – 1945)" đã phục dựng xuất sắc một trong những trang sử kỹ thuật công trình giàu giá trị nhất Việt Nam. Nghiên cứu không chỉ làm sáng tỏ quy luật phát triển hạ tầng gắn liền với sự hình thành đô thị nghỉ dưỡng Đà Lạt dưới góc độ sử học kinh tế, mà còn cung cấp hệ thống luận cứ khoa học thực chứng về công nghệ đường hỏa xa răng cưa Abt. Đây là nguồn tư liệu nền tảng phục vụ đắc lực cho công tác bảo tồn di sản, nghiên cứu kỹ thuật giao thông và hiện thực hóa mục tiêu khôi phục tuyến tàu hỏa huyền thoại trong tương lai gần.
