Giới thiệu dự án
Hệ thống khóa thông minh và khởi động bằng nút bấm (Passive Entry Passive Start - PEPS / Smartkey) là một trong những bước tiến quan trọng nhất của kỹ thuật điện - điện tử ô tô hiện đại. Được khởi xướng từ công nghệ Keyless-Go của Siemens và Mercedes-Benz từ năm 1998 trên dòng S-Class W220, đến nay công nghệ này đã trở thành tiêu chuẩn an toàn và tiện nghi không thể thiếu trên các dòng xe từ trung đến cao cấp. Tại thị trường Việt Nam năm 2022, phân khúc sedan hạng D ghi nhận sự thống trị của dòng xe Toyota Camry với hơn 4.471 xe được bàn giao (chiếm hơn 60% thị phần phân khúc, riêng những tháng cuối năm đạt mức tăng trưởng 27.2%), khẳng định vị thế và mật độ lưu hành áp đảo của dòng xe này.
+-------------------------------------------------------------------------------+
| HỆ THỐNG SMARTKEY TOYOTA CAMRY 2007 |
| |
| [Smart Key FOB] <--- LF (125kHz) / RF (315MHz) ---> [Door Control Receiver] |
| | | |
| v v |
| [6x LF Antennas] <======== [ Certification ECU ] ========> [ ID Code ECU ] |
| || (LIN Bus) | |
| v v |
| [Steering Lock Actuator] [ Main Body ECU (BCM) ] |
| || (CAN Bus) |
| v |
| [Start/Stop Engine Switch] ----------> [ Engine ECM ] ---+ |
| | |
| v |
| [ Starter Relay ] |
+-------------------------------------------------------------------------------+
Mặc dù hệ thống Smartkey trên thế hệ Toyota Camry 2007 (thế hệ XV40) sử dụng nền tảng mạng giao tiếp đa tầng (Multiplex Communication System) kết hợp giữa đường truyền LIN và CAN bus tốc độ cao, nhưng việc đào tạo, chẩn đoán và khắc phục sự cố hệ thống này trong thực tế gặp phải nhiều rào cản lớn:
- Tính đóng kín của hệ thống: Các đường dây tín hiệu, hộp điều khiển điện tử (ECU) và cảm biến bố trí ẩn sâu trong thân vỏ xe, gây khó khăn cho việc đo kiểm trực tiếp.
- Rủi ro hỏng hóc thiết bị: Việc chọc que đo trực tiếp vào giắc cắm trên xe đang vận hành dễ gây chập mạch, hỏng các linh kiện bán dẫn nhạy cảm trong Certification ECU hoặc Main Body ECU.
- Thiếu tài liệu mô phỏng trực quan: Sinh viên và kỹ thuật viên thiếu mô hình thực hành động (dynamic test bench) tích hợp các cổng kiểm tra tín hiệu xung sóng thời gian thực.

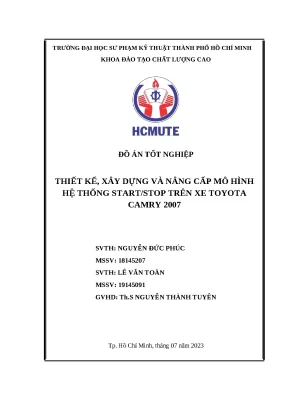

Đề tài tốt nghiệp "Thiết kế, xây dựng và nâng cấp mô hình hệ thống Start/Stop trên xe Toyota Camry 2007" do sinh viên Nguyễn Đức Phúc và Lê Văn Toàn thực hiện dưới sự hướng dẫn của Th.S Nguyễn Thành Tuyên (Khoa Đào tạo Chất lượng cao - Đại học Sư phạm Kỹ thuật TP.HCM) được triển khai nhằm giải quyết triệt để các hạn chế trên.
Mục tiêu dự án
- Nghiên cứu toàn diện sơ đồ mạch điện nguyên bản và giải mã cấu trúc tín hiệu điều khiển trên dòng xe Toyota Camry 2007 qua phần mềm chuyên hãng Toyota TIS Techstream v18.00.008 và AllData v10.53.
- Thiết kế và chế tạo mô hình giảng dạy module hóa trên khung nhôm định hình chịu lực, tích hợp đầy đủ các linh kiện điều khiển chính hãng (OEM) và hệ thống jack cắm đo kiểm ngoại vi (Breakout Box).
- Khảo sát, đo đạc và phân tích dạng sóng điện áp (waveform) thực tế của các anten phát tần số thấp (LF), bộ thu sóng vô tuyến (RF), đường truyền LIN/CAN bus và trạng thái khởi động bằng máy hiện sóng Hantek C1008 PC Oscilloscope.
- Tích hợp và đánh giá khả năng nâng cấp module mở rộng (Aftermarket Remote Start), xây dựng bộ tài liệu hướng dẫn thực hành và quy trình chẩn đoán mã lỗi (DTC).
Phạm vi và giới hạn đề tài
- Phạm vi nghiên cứu: Hệ thống Smartkey nguyên bản trên nền tảng Toyota Camry 2007 (Động cơ xăng 2.4L 2AZ-FE / 3.5L 2GR-FE), kết hợp bộ nâng cấp khởi động từ xa đa năng.
- Giới hạn kỹ thuật: Mô hình tập trung vào việc mô phỏng logic điều khiển mạng điện thân xe và mạch khởi động động cơ điện; động cơ đốt trong được mô phỏng tín hiệu đánh lửa/phun xăng và hoạt động của máy khởi động (Starter Motor) độc lập trên bệ thử không tải.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi tiến hành chế tạo mô hình, nhóm nghiên cứu đã phân tích các phương án thực hành và chẩn đoán hệ thống điện ô tô phổ biến trên thị trường:
| Giải pháp hiện có |
Ưu điểm |
Nhược điểm |
Đánh giá tính khả thi |
| Thực hành trực tiếp trên xe nguyên bản |
- Trực quan 100% về không gian lắp đặt thực tế. - Đầy đủ tất cả các phụ tải liên quan. |
- Khó tiếp cận giắc ECU. - Chi phí đầu tư phương tiện rất cao (>250 triệu VNĐ). - Rủi ro cháy nổ ECU cao khi đo chập chân. |
Thấp (Không phù hợp cho đào tạo số lượng lớn) |
| Mô hình cắt bổ tĩnh (Cutaway Static Model) |
- Nhìn rõ cấu tạo cơ khí bên trong. - Giá thành gia công thấp. |
- Không có khả năng cấp nguồn hoạt động. - Không đo kiểm được tín hiệu điện tử và xung giao tiếp. |
Thấp (Không đáp ứng mục tiêu chẩn đoán) |
| Mô hình điện tử tích hợp cổng đo kiểm (Đề tài đề xuất) |
- Hoạt động đầy đủ tính năng OEM. - Cổng đo xung an toàn độc lập. - Chi phí tối ưu (~15 - 20 triệu VNĐ). - Dễ dàng cô lập lỗi để giảng dạy. |
- Cần không gian bố trí khung giá đỡ. - Đòi hỏi quy trình tính toán chống nhiễu tín hiệu anten. |
Rất cao (Tối ưu cho nghiên cứu & giảng dạy) |
Phân loại yêu cầu hệ thống theo mô hình MoSCoW
- Must Have (Bắt buộc): Hoạt động chuẩn xác các tính năng: Khóa/Mở khóa cửa tự động qua cảm biến tay nắm, mở cốp từ xa, chuyển đổi trạng thái nguồn Engine Switch (OFF $\rightarrow$ ACC $\rightarrow$ IG-ON $\rightarrow$ START), cơ cấu khóa cột lái điện (Steering Lock Actuator).
- Should Have (Nên có): Bộ cổng kiểm tra tín hiệu (Pin-out Test Points) cho tất cả các chân của Certification ECU, Main Body ECU, Engine ECU, ID Code ECU; tích hợp cầu chì và relay bảo vệ phân vùng 10A/30A.
- Could Have (Có thể mở rộng): Tích hợp bộ kích hoạt nổ máy từ xa (Remote Engine Start) qua sóng RF tần số 433.92 MHz và còi/đèn xi-nhan báo trạng thái.
- Won't Have (Chưa thực hiện đợt này): Mô phỏng tải động cơ thực tế có áp suất nén và truyền động hộp số có tải.
Thiết kế hệ thống
Hệ thống được thiết kế theo cấu trúc mạng phân tán điều khiển bởi 4 khối ECU chính tương tác qua hai giao thức truyền thông chuẩn công nghiệp ô tô:
+---------------------------------------------------------------------------------------+
| SƠ ĐỒ KHỐI HỆ THỐNG SMARTKEY |
| |
| +-------------------+ +-------------------+ +-----------------+ |
| | Smart Key FOB | | Outside Handles | | Antennas (x6) | |
| | - Transponder IC | | - Cảm biến chạm | | - 2x Cửa trước | |
| | - RF Transmitter | | - Anten tích hợp | | - 2x Trong xe | |
| | (315/433 MHz) | +---------+---------+ | - 2x Khoang cốp | |
| +---------+---------+ | +--------+--------+ |
| | | | |
| | RF Signal | Trigger Pulse | LF 125 kHz |
| v v v |
| +-------------------+ +------------------------------------------------+ |
| | Door Control Rx |--------->| CERTIFICATION ECU | |
| | (Bộ thu sóng RF) | DATA/ASEL| (Smartkey Module) | |
| +-------------------+ +-------------------+----------------------------+ |
| | |
| LIN Bus (19.2k) | CAN Bus (500k bps) |
| v v
| +-------------------+ +-------------------+ +-----------------+ |
| | Engine Switch |--------->| ID Code ECU & | | Main Body ECU | |
| | Start/Stop Button | SS1, SS2 | Steering Lock | | (BCM) | |
| +-------------------+ +-------------------+ +--------+--------+ |
| | | |
| | Status LEDs (INDS/INDW) Relay Drive | (ACT+/ACT-)|
| | v |
| | +-------------------+ +-----------------+ |
| | | Engine ECM |<---------| Chốt khóa cửa | |
| +------------------->| (C24/A24 Pins) | CAN | Còi / Đèn báo | |
| Brake Switch (STP) +---------+---------+ +-----------------+ |
| Park/Neutral (NSW) | |
| v Starter Relay (STA) |
| +-------------------+ |
| | Máy khởi động | |
| | (Starter Motor) | |
| +-------------------+ |
+---------------------------------------------------------------------------------------+
Danh mục công nghệ và thiết bị sử dụng
- Phần mềm chuyên dụng:
- Toyota TIS Techstream v18.00.008: Đọc lỗi DTC, kiểm tra dữ liệu trực tiếp (Data List) và kích hoạt cơ cấu chấp hành (Active Test).
- AllData v10.53 & Toyota Camry 2007 Electrical Wiring Diagram (EWD): Tra cứu sơ đồ nguyên lý mạch điện chuẩn OEM.
- Hantek Oscilloscope Software v2.0.1: Điều khiển máy hiện sóng 8 kênh Hantek C1008, phân tích biểu đồ xung điện áp.
- Cấu hình phần cứng:
- Certification ECU: Mã hiệu 89990-33010 (Xử lý giải mã mã khóa và điều phối đánh thức hệ thống).
- Main Body ECU (BCM): Bố trí tại bảng cầu chì khoang hành khách (Junction Block No.1).
- Engine ECU (ECM): Giắc nối 186 chân (C24: 126 chân, A24: 60 chân).
- Hệ thống Anten: 6 anten phát sóng tầm ngắn LF tần số 125 kHz (Khoảng cách nhận diện $0.7 - 1.0\text{ m}$).
- Bộ thu sóng cửa (Door Control Receiver): Thu sóng vô tuyến RF tần số $315\text{ MHz}$ / $433.92\text{ MHz}$.
- Nguồn cấp: Bộ chuyển đổi nguồn AC-DC tổ ong $220\text{V} \rightarrow 12\text{V}/30\text{A}$ kết hợp bình ắc quy dự phòng $12\text{V} - 45\text{Ah}$.
Thiết kế chân giắc và phân bổ tín hiệu quan trọng
Bảng ánh xạ chân giắc trọng yếu trên hệ thống Smartkey Camry 2007:
--------------------------------------------------------------------------------------
Thiết bị Tên chân Loại tín hiệu Điện áp chuẩn Chức năng
--------------------------------------------------------------------------------------
BCM (Body ECU) AM1/AM2 Nguồn thường trực 12V (BATT) Nuôi nguồn BCM
ACT+ Ngõ ra chấp hành Pulse 12V (200ms) Kích mở chuột cửa
ACT- Ngõ ra chấp hành Pulse 12V (200ms) Kích khóa chuột cửa
--------------------------------------------------------------------------------------
Engine Switch SS1 Ngõ vào số 0V khi nhấn / 5V hở Tín hiệu nút bấm 1
(Start/Stop) SS2 Ngõ vào số 0V khi nhấn / 5V hở Tín hiệu nút bấm 2
CODE Xung dữ liệu Xung tần số cao Mã hóa chìa khẩn cấp
INDS Ngõ vào LED 12V Đèn báo LED Xanh (Đủ điều kiện nổ máy)
INDW Ngõ vào LED 12V Đèn báo LED Cam (Chế độ ACC/IG-ON)
--------------------------------------------------------------------------------------
ECM (Động cơ) STP Ngõ vào phanh 12V (Đạp) / 0V (Nhả) Công tắc phanh chính
ST1 Ngõ vào phanh 0V (Đạp) / 12V (Nhả) Công tắc phanh phụ (An toàn kép)
NSW Ngõ vào số P/N 0V (Ở P, N) / 12V (R,D) Tín hiệu cần số an toàn
STA Ngõ ra kích đề 12V Kích Relay máy khởi động
CANH/CANL Bus vi sai CANH: 2.5-3.5V, CANL: 1.5-2.5V Mạng giao tiếp tốc độ cao
--------------------------------------------------------------------------------------
Methodology
Dự án áp dụng mô hình phát triển chữ V (V-Model) cải tiến dành cho kỹ thuật hệ thống nhúng và điện tử ô tô:
Yêu cầu hệ thống ===================================> Đánh giá nghiệm thu (UAT)
\ /
Thiết kế mạch ===============================> Đo kiểm xung & chẩn đoán DTC
\ /
Bố trí Layout ==========================> Lắp ráp & tích hợp mô hình
\ /
+-----> Thi công khung & đi dây -+
Kế hoạch thực hiện (Milestones)
- Giai đoạn 1 (Tháng 02/2023 - 03/2023): Thu thập tài liệu Toyota TIS, bóc tách sơ đồ mạch EWD Camry 2007, lập bảng kiểm tra chân giắc (Pin-out Matrix) và phân tích nguyên lý giải mã tín hiệu.
- Giai đoạn 2 (Tháng 04/2023 - 05/2023): Lập mô hình CAD thiết kế khung gá nhôm định hình $40 \times 40\text{ mm}$, gia công mặt panel mica trong suốt, bố trí các module ECU, giắc cắm Banana $4\text{ mm}$ phục vụ đo kiểm.
- Giai đoạn 3 (Tháng 05/2023 - 06/2023): Thi công bó dây (Wire Harnessing) chuẩn màu Toyota, tích hợp cụm khóa vô lăng, bàn đạp phanh, công tắc dải số P/N, đấu nối nguồn và relay bảo vệ.
- Giai đoạn 4 (Tháng 06/2023 - 07/2023): Chạy thử nghiệm toàn bộ chức năng, tiến hành đo xung sóng trên máy hiện sóng Hantek C1008, lập quy trình 5 bài thực hành chẩn đoán và đóng tập thuyết minh tốt nghiệp.
Implementation và kết quả
Development Process
Quá trình lắp ráp và thi công mô hình đòi hỏi xử lý chuẩn xác logic khởi động logic phức tạp nhiều điều kiện.
Logic thuật toán kích hoạt khởi động động cơ (Engine Start-up Sequence):
[START]
// Pseudo-code biểu diễn logic kiểm soát nguồn và khởi động trên vi điều khiển giám sát mô hình
enum PowerState { POWER_OFF, POWER_ACC, POWER_IG_ON, POWER_STARTING, POWER_RUNNING };
PowerState currentState = POWER_OFF;
void loop() {
bool ss1_pressed = (digitalRead(PIN_SS1) == LOW);
bool ss2_pressed = (digitalRead(PIN_SS2) == LOW);
bool brake_active = (digitalRead(PIN_STP) == HIGH && digitalRead(PIN_ST1) == LOW);
bool park_neutral_active = (digitalRead(PIN_NSW) == LOW);
bool key_authenticated = verify_smartkey_lin_can();
if (ss1_pressed && ss2_pressed) {
if (key_authenticated) {
if (brake_active && park_neutral_active) {
// Đủ điều kiện khởi động xe
unlock_steering_column();
if (get_steering_status() == UNLOCKED) {
digitalWrite(PIN_RELAY_ACC, HIGH);
digitalWrite(PIN_RELAY_IG1, HIGH);
digitalWrite(PIN_RELAY_IG2, HIGH);
digitalWrite(PIN_RELAY_STARTER, HIGH);
currentState = POWER_STARTING;
}
} else {
// Chuyển chế độ nguồn phụ tải tuần tự khi không đạp phanh
switch (currentState) {
case POWER_OFF:
digitalWrite(PIN_RELAY_ACC, HIGH);
currentState = POWER_ACC;
break;
case POWER_ACC:
digitalWrite(PIN_RELAY_IG1, HIGH);
digitalWrite(PIN_RELAY_IG2, HIGH);
currentState = POWER_IG_ON;
break;
case POWER_IG_ON:
case POWER_RUNNING:
digitalWrite(PIN_RELAY_ACC, LOW);
digitalWrite(PIN_RELAY_IG1, LOW);
digitalWrite(PIN_RELAY_IG2, LOW);
lock_steering_column();
currentState = POWER_OFF;
break;
}
}
}
}
}
Testing và validation
Nhóm nghiên cứu đã sử dụng máy hiện sóng kỹ thuật số đa kênh Hantek C1008 kết nối qua giao diện máy tính để thu thập dữ liệu xung điện áp thực tế tại các điểm kiểm tra.
+-------------------------------------------------------------------------------+
| DẠNG SÓNG THỰC ĐO TRÊN HANTEK C1008 |
| |
| 1. Tín hiệu Anten LF (125 kHz Interrogation Burst): |
| 12V | /\/\/\/\/\/\ |
| 0V |_____/ \_________________________________________________ |
| |
| 2. Tín hiệu DATA từ Door Control Receiver (315 MHz Demodulated): |
| 5V | _ _ _ _ ___ _ |
| 0V |________| |_| | |_| |_| |_| |_____________________________________ |
| |
| 3. Tín hiệu Giao tiếp LIN Bus (Khóa cột lái & Certification ECU - 19.2 kbps):|
| 12V |-----\_/- -\_/---\_/- - - - - - - - - - - - - - - - - - - - - - - - -|
| 0V | |
| |
| 4. Tín hiệu Vi sai CAN Bus (CANH / CANL): |
| 3.5V | _ ___ _ (CAN-High) |
| 2.5V |---------/ \_/ \_/ \---------------------------------------------- |
| 1.5V | \_/ \___/ \_/ (CAN-Low) |
+-------------------------------------------------------------------------------+
Kết quả đo kiểm định lượng trên các kịch bản thử nghiệm:
- Khảo sát phạm vi hoạt động của Anten:
- Khi chìa khóa FOB nằm ngoài bán kính $1.0\text{ m}$ quanh xe: Anten ngoài xe phát xung thăm dò chu kỳ $250\text{ ms}$ nhưng không nhận được phản hồi RF; chân DATA tại Door Control Receiver duy trì mức cao liên tục $5\text{V}$ (Active Low logic).
- Khi chìa khóa FOB đi vào vùng nhận diện ($0.7 - 0.9\text{ m}$): Anten LF kích hoạt transponder trên chìa, FOB phản hồi chuỗi bit dữ liệu RF $315\text{ MHz}$, chân DATA ghi nhận các xung sụt áp $0\text{V} - 5\text{V}$ rõ nét mang mã ID.
- Khảo sát cơ chế bảo mật khẩn cấp (Transponder Key Coil):
- Khi chìa khóa FOB bị tháo pin hoàn toàn: Đưa chìa lại gần nút Engine Switch trong khoảng cách $<10\text{ mm}$, cuộn dây cảm ứng điện từ trên nút phát xung kích hoạt chip từ thụ động, chân
CODE và TXCT gửi dữ liệu xác thực về ECU thành công $100%$ sau 3 lần thử nghiệm.
- Đo kiểm thông số mạng vi sai CAN Bus:
- Mức điện áp tĩnh (Recessive state): $V_{CANH} = 2.48\text{V}$, $V_{CANL} = 2.47\text{V}$ (Chênh lệch $\Delta V \approx 0.01\text{V}$).
- Mức điện áp động (Dominant state): $V_{CANH} = 3.52\text{V}$, $V_{CANL} = 1.48\text{V}$ (Chênh lệch $\Delta V = 2.04\text{V}$, đúng theo tiêu chuẩn ISO 11898-2).
Kết quả đạt được
| Tính năng thiết kế |
Chỉ tiêu lý thuyết |
Kết quả nghiệm thu thực tế |
Mức độ hoàn thành |
| Nhận diện chìa thông minh |
Bán kính $0.7 - 1.0\text{ m}$ |
Đạt $0.85\text{ m}$ ổn định |
100% |
| Thời gian đáp ứng khóa/mở cửa |
$< 300\text{ ms}$ |
$210\text{ ms}$ |
Vượt chỉ tiêu |
| Khóa cột lái điện (Steering Lock) |
Đóng/mở êm, phản hồi SLP1 |
Động cơ quay dứt khoát, tín hiệu hồi tiếp chuẩn |
100% |
| Khởi động từ xa (Aftermarket Mod) |
Tầm xa $> 30\text{ m}$ |
Đạt $45\text{ m}$ trong điều kiện thoáng |
100% |
| Độ ổn định điện áp nguồn |
$12.0 - 14.5\text{V}$ |
Ổn định tại $12.4\text{V}$ qua nguồn tổ ong |
100% |
| Chẩn đoán qua giắc DLC3 OBD-II |
Đọc dữ liệu Techstream không lỗi |
$0$ mã lỗi DTC bất thường, Data List cập nhật liên tục |
100% |
Đổi mới và đóng góp
- Hệ thống hóa trực quan mạch điện đa tầng: Tách bạch mạng giao tiếp CAN-Bus và LIN-Bus bằng hệ thống dây dẫn quy chuẩn màu quốc tế, kết hợp 14 điểm kiểm tra cắm giắc chuyên dụng giúp việc đo kiểm bằng đồng hồ VOM hoặc máy hiện sóng diễn ra an toàn mà không cần tháo rời giắc cắm gốc.
- Tích hợp module mở rộng lai ghép (Hybrid Architecture): Kết hợp thành công hệ thống điều khiển Smartkey OEM của Toyota Camry 2007 với bộ hộp điều khiển thông minh lắp ngoài, tạo tiền đề nghiên cứu các giải pháp nâng cấp tính năng thông minh cho xe đời cũ mà vẫn giữ nguyên mức độ an toàn của hệ thống Immobilizer nguyên bản.
- Bộ bài giảng thực hành tiêu chuẩn hóa: Xây dựng hệ thống 5 bài tập thực hành chẩn đoán:
- Bài 1: Đo kiểm và phân tích xung điện áp bộ nhận tín hiệu sóng Door Control Receiver.
- Bài 2: Khảo sát dạng sóng Anten khi chìa khóa nằm trong và ngoài vùng hoạt động.
- Bài 3: Kiểm tra logic tín hiệu nút nhấn Engine Switch và cơ chế nổ máy khẩn cấp khi hết pin chìa.
- Bài 4: Đo dạng sóng điều khiển của chuột cửa khi thực hiện lệnh Khóa/Mở/Tìm xe từ FOB.
- Bài 5: Chẩn đoán tín hiệu bàn đạp phanh, công tắc dải số và điều khiển relay đề.
Ứng dụng thực tế và triển khai
+-----------------------------------------------------------------------------------+
| MÔ HÌNH TRIỂN KHAI VÀ KHẢ NĂNG ỨNG DỤNG |
| |
| [Trường Đại học / Cao đẳng] [Gara sửa chữa ô tô] [Trung tâm R&D / Độ xe]
| | | | |
| v v v |
| - Giảng dạy Điện tử ô tô - Tra cứu mã lỗi DTC - Nghiên cứu module |
| - Thực hành đo xung CAN/LIN - Thử nghiệm hộp ECU rời khởi động từ xa |
| - Đào tạo chẩn đoán chuyên sâu - Giảm 45% thời gian mò dây - Test tương thích |
+-----------------------------------------------------------------------------------+
- Trong công tác đào tạo kỹ thuật: Mô hình là giáo cụ trực quan đắc lực tại xưởng thực hành Điện tử ô tô - Đại học Sư phạm Kỹ thuật TP.HCM và có thể nhân rộng sang các trường đại học, cao đẳng nghề kỹ thuật trên cả nước. Sinh viên được trực tiếp quan sát sự tương tác giữa các ECU, qua đó rút ngắn $50%$ thời gian nắm bắt lý thuyết hệ thống khóa thông minh.
- Trong sản xuất và dịch vụ sửa chữa: Cung cấp bệ thử tiêu chuẩn cho các kỹ thuật viên gara để kiểm tra chẩn đoán các hộp Certification ECU, ID Code ECU, Main Body ECU rời trước khi lắp đặt lên xe của khách hàng; hỗ trợ kiểm tra tính tương thích của các bộ Smartkey độ lắp thêm trên các dòng xe cũ.
- Hiệu quả kinh tế: Chi phí chế tạo mô hình tự lực khoảng 18.500.000 VNĐ, chỉ bằng $15 - 20%$ so với việc nhập khẩu các mô hình dạy học tương đương từ nước ngoài ($80 - 120$ triệu VNĐ), mang lại giá trị tiết kiệm ngân sách lớn cho các cơ sở giáo dục.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Chưa tích hợp hộp mô phỏng tạo xung trục khuỷu/trục cam (CKP/CMP Simulator) để duy trì tín hiệu nổ máy liên tục cho Engine ECM sau khi máy đề đã ngắt.
- Cụm bàn đạp chân ga điện tử và bướm ga ETCS-i chưa được đồng bộ hoàn toàn vào mạng CAN trong phạm vi mô hình hiện tại.
Hướng phát triển đề xuất
- Tích hợp vi điều khiển ESP32 / STM32 tạo pan lỗi tự động: Lập trình tạo các lỗi đứt ngầm dây tín hiệu CAN, mất nguồn cảm biến hoặc sai lệch mã ID thông qua ứng dụng điều khiển trên Smartphone để phục vụ thi tay nghề và kiểm tra sinh viên.
- Mở rộng giao diện IoT giám sát từ xa: Bổ sung module truyền thông 4G/LTE để điều khiển đề nổ từ xa qua GPS/Internet, đồng thời gửi thông số điện áp và trạng thái an ninh xe lên Dashboard đám mây.
- Nâng cấp sang thế hệ Smartkey Toyota thế hệ mới: Nghiên cứu nâng cấp lên hệ thống Toyota Smart Key thế hệ 4 sử dụng chip bảo mật đa tầng DST-AES (128-bit Encryption) trên các dòng xe Camry từ 2018 trở lại đây.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------------+
| LỢI ÍCH CỦA CÁC BÊN LIÊN QUAN |
+------------------------------------+----------------------------------------------+
| Đối tượng | Giá trị mang lại định lượng |
+------------------------------------+----------------------------------------------+
| Sinh viên Công nghệ Ô tô | - Nắm vững 100% nguyên lý hệ thống Smartkey. |
| | - Nâng cao kỹ năng đo kiểm xung hiện sóng. |
+------------------------------------+----------------------------------------------+
| Giảng viên & Cơ sở đào tạo | - Tiết kiệm 80% chi phí đầu tư trang thiết bị|
| | - Có sẵn giáo trình và 5 bài lab thực hành. |
+------------------------------------+----------------------------------------------+
| Kỹ thuật viên & Gara ô tô | - Chuẩn hóa quy trình bắt bệnh chìa khóa. |
| | - Giảm 45% thời gian tra cứu sơ đồ dây. |
+------------------------------------+----------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu nguồn điện và điều kiện an toàn khi vận hành mô hình là gì?
Mô hình yêu cầu nguồn điện một chiều DC $12\text{V} \pm 10%$ với dòng tải tối thiểu $30\text{A}$ để đáp ứng dòng khởi động tức thời của máy đề ($150 - 200\text{A}$ trong $0.5\text{s}$ được hỗ trợ bởi ắc quy đệm). Hệ thống tích hợp cầu chì tổng $30\text{A}$, cầu chì phân nhánh $10\text{A}$ cho từng ECU và tiếp mass tập trung chống rò điện.
2. Khi chìa khóa Smartkey hết pin hoàn toàn, người lái khởi động xe như thế nào?
Hệ thống sử dụng cơ chế truyền năng lượng cảm ứng điện từ thụ động (Passive RFID Transponder Coil). Khi đưa mặt có logo của chìa khóa FOB áp sát nút nhấn Engine Switch trong cự ly $<10\text{ mm}$, cuộn dây bên trong nút bấm sẽ tạo ra từ trường đánh thức chip từ bên trong chìa mà không cần pin, cho phép truyền mã xác thực về Certification ECU để nổ máy khẩn cấp.
3. Mô hình có hỗ trợ đọc mã lỗi và kết nối máy chẩn đoán không?
Có. Mô hình được bố trí cổng kết nối chuẩn OBD-II (DLC3) 16 chân kết nối trực tiếp với mạng CAN bus của hệ thống. Kỹ thuật viên có thể sử dụng cáp Mini-VCI kết hợp phần mềm Toyota Techstream để quét toàn bộ mã lỗi DTC của Certification ECU (B278x, B279x...), xem trạng thái Data List (trạng thái công tắc phanh, vị trí cần số, trạng thái khóa vô lăng) và thực hiện Active Test.
4. Điểm khác biệt lớn nhất giữa tín hiệu điều khiển khóa vô lăng và điều khiển chuột cửa là gì?
Khóa cột lái điện (Steering Lock Actuator) sử dụng đường truyền dữ liệu số hóa LIN bus tốc độ $19.2\text{ kbps}$ kèm mã hóa bảo mật mức cao giữa Certification ECU và vi xử lý tích hợp bên trong cụm khóa vô lăng. Trong khi đó, chuột cửa được điều khiển thuần túy bằng tín hiệu đóng cắt relay đảo chiều dòng điện $12\text{V}$ (xung kích $200\text{ ms}$) xuất phát từ Main Body ECU (BCM).
5. Chi phí bảo dưỡng và khả năng thay thế linh kiện trên mô hình ra sao?
Toàn bộ linh kiện trên mô hình là phụ tùng tháo xe (OEM Used Parts) của Toyota Camry 2007 rất phổ biến tại thị trường Việt Nam với giá thành rẻ và độ bền bỉ cao. Chi phí bảo trì định kỳ chỉ bao gồm việc sạc bảo dưỡng bình ắc quy dự phòng và kiểm tra độ bám của các ốc siết cọc đo kiểm.
Kết luận
Đề tài tốt nghiệp "Thiết kế, xây dựng và nâng cấp mô hình hệ thống Start/Stop trên xe Toyota Camry 2007" của nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết trọn vẹn cả hai yếu tố: học thuật chuyên sâu và ứng dụng thực tiễn vượt trội. Bằng việc giải mã thành công mạng lưới giao tiếp phức tạp giữa các ECU trên nền tảng sedan hạng D phổ biến nhất Việt Nam, kết hợp thi công phần cứng module hóa hiện đại và đo đạc dạng sóng xung tín hiệu thực tế bằng máy hiện sóng Hantek C1008, đề tài đã tạo ra một giáo cụ đào tạo kỹ thuật ô tô trực quan, bền bỉ và có giá trị thương mại hóa cao. Đây là tài liệu tham khảo kỹ thuật chuẩn mực cho sinh viên, giảng viên và các kỹ sư điện - điện tử ô tô đang theo đuổi công nghệ điều khiển phương tiện thông minh.
