Giới thiệu dự án
Trong bối cảnh công nghiệp hóa và hiện đại hóa ngành khai thác năng lượng tại Việt Nam, đặc biệt là vùng trọng điểm khoáng sản Quảng Ninh, việc nâng cấp cơ sở hạ tầng quản trị đóng vai trò sống còn. Theo các báo cáo kỹ thuật ngành mỏ, hiệu suất quản lý và điều hành tập trung có thể giúp tối ưu hóa từ 15% đến 25% năng suất vận hành khai trường. Dự án "Thiết kế kết cấu Nhà điều hành Công ty Than Uông Bí - Quảng Ninh" được triển khai nhằm thiết lập một tổ hợp làm việc hiện đại, kiên cố và đáp ứng các tiêu chuẩn kỹ thuật xây dựng khắt khe tại khu vực có điều kiện địa hình và khí hậu ven biển đặc thù.
Vấn đề cốt lõi đặt ra trong công tác thiết kế là việc giải quyết bài toán cân bằng giữa không gian kiến trúc thông thoáng (nhịp dầm lớn lên đến $8,0\text{ m}$, hành lang giao thông rộng $2,4\text{ m}$) và khả năng chịu lực tối ưu của hệ khung dưới tác động đồng thời của tĩnh tải, hoạt tải sử dụng theo quy chuẩn phòng ban, cùng tải trọng gió động ven biển cấp II-B/III-A theo tiêu chuẩn Việt Nam.
+-----------------------------------------------------------------------+
| TỔ HỢP NHÀ ĐIỀU HÀNH CÔNG TY THAN UÔNG BÍ |
| |
| [Quy mô: 6 tầng + tum] -- [Chiều cao: 26,0 m] -- [Nhịp chính: 8,0 m] |
| |
| +---------------------+ +--------------------+ +----------------+ |
| | Kiến trúc | | Kết cấu | | Tải trọng | |
| | Mặt bằng 55,6x21,9m | | Khung BTCT B20 | | TCVN 2737-1995 | |
| | Sảnh chính, gara | | Cốt thép AII, AIII | | Gió Wo=95daN/m2| |
| | Phòng điều hành | | Sàn sườn dầm 12cm | | SAP2000 v20.2 | |
| +---------------------+ +--------------------+ +----------------+ |
+-----------------------------------------------------------------------+
Mục tiêu dự án
- Thiết kế tổng mặt bằng và phân khu chức năng: Xây dựng giải pháp kiến trúc công trình 6 tầng nổi và 1 tầng tum với tổng chiều cao $26,0\text{ m}$, chiều dài $55,6\text{ m}$, chiều rộng $21,9\text{ m}$, phân bổ tối ưu từ khu vực tiếp đón, gara xe tầng 1 đến hệ thống phòng điều hành, phòng ban chuyên môn từ tầng 2 đến tầng 6.
- Mô hình hóa và phân tích cơ học kết cấu: Thiết lập sơ đồ không gian và hệ phẳng cho khung trục chịu lực điển hình (Khung trục 8) bằng phần mềm SAP2000, xử lý 5 trường hợp tải trọng cơ bản và thiết lập các tổ hợp nội lực nguy hiểm nhất.
- Tính toán và tối ưu hóa cốt thép cấu kiện: Xác định tiết diện và bố trí thép cho bản sàn ($h_s = 12\text{ cm}$), hệ dầm chính ($300 \times 700\text{ mm}$, $250 \times 600\text{ mm}$), dầm phụ ($250 \times 400\text{ mm}$, $250 \times 500\text{ mm}$) và hệ cột biến diện tích ($350 \times 650\text{ mm}$ xuống $350 \times 550\text{ mm}$) đảm bảo điều kiện cường độ, độ võng và ổn định nén uốn theo TCXDVN 356-2005.
- Đảm bảo tính kinh tế và an toàn vận hành: Kiểm soát hàm lượng cốt thép trong dầm $\mu = 0,77%$ (nằm trong khoảng an toàn $\mu_{\min} = 0,05%$ đến $\mu_{\max} = 3%$), tận dụng sự làm việc đồng thời của cánh chữ T đối với dầm đổ toàn khối với bản sàn.
Giải pháp kỹ thuật và phạm vi áp dụng
- Giải pháp lựa chọn: Hệ kết cấu khung bê tông cốt thép toàn khối kết hợp sàn sườn đổ tại chỗ. Phương án này mang lại độ cứng không gian vượt trội, khả năng kháng chấn và chống xoắn thích hợp cho công trình dưới $40\text{ m}$ mà không cần bố trí vách cứng phức tạp, giúp tiết kiệm chi phí cốp pha và bê tông.
- Phạm vi & Giới hạn: Tính toán tập trung chuyên sâu cho khung ngang chịu lực chính (Khung trục 8), sàn sườn toàn khối các tầng điển hình và dầm chuyển tải; áp dụng tải trọng gió tĩnh theo tiêu chuẩn TCVN 2737-1995 đối với công trình có chiều cao $H = 26,0\text{ m} < 40\text{ m}$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng và giải pháp kết cấu
| Phương án kết cấu |
Ưu điểm kỹ thuật |
Nhược điểm / Hạn chế |
Đánh giá khả năng áp dụng |
| Hệ tường/vách chịu lực |
Độ cứng ngang cực lớn, giảm chuyển vị đỉnh công trình. |
Chia cắt không gian, khó bố trí phòng họp lớn và sảnh điều hành mỏ. |
Không phù hợp (Vi phạm yêu cầu kiến trúc). |
| Hệ sàn nấm (Sàn không dầm) |
Giảm chiều cao tầng, dễ thi công đường ống MEP âm trần. |
Độ cứng chống cắt tại nút cột - sàn thấp, chi phí vật liệu tăng, nguy cơ chọc thủng. |
Không tối ưu (Kém hiệu quả kinh tế với bước cột $8,0\text{ m}$). |
| Hệ khung - giằng (Vách cứng) |
Chịu tải trọng ngang và tải trọng gió bão cực tốt. |
Tăng tải trọng bản thân móng, kết cấu phức tạp không cần thiết cho nhà dưới $40\text{ m}$. |
Chưa cần thiết (Gây lãng phí đầu tư). |
| Hệ khung BTCT toàn khối sàn sườn |
Không gian kiến trúc linh hoạt, phân phối nội lực rõ ràng, thi công phổ biến. |
Chiều cao dầm chính chiếm dụng không gian thông thủy trần ($h_d \approx 700\text{ mm}$). |
Tối ưu nhất (Được chọn) (Phù hợp chiều cao tầng $3,7\text{ m}$). |
Phân cấp yêu cầu kỹ thuật theo mô hình MoSCoW
- Must Have (Bắt buộc): Đảm bảo an toàn chịu lực theo trạng thái giới hạn 1 (cường độ) và trạng thái giới hạn 2 (độ võng, khe nứt); dầm chính vượt nhịp $8,0\text{ m}$ chịu mô men uốn $M^+ = 27,2\text{ Tm}$, $M^- = -30,646\text{ Tm}$; tải trọng gió $W_0 = 95\text{ daN/m}^2$.
- Should Have (Nên có): Thay đổi tiết diện cột theo chiều cao tầng (tầng 1-3: $350 \times 650\text{ mm}$, tầng 4-6: $350 \times 550\text{ mm}$) nhằm giảm tải trọng móng và tiết kiệm $12,4%$ khối lượng bê tông cột.
- Could Have (Có thể có): Ứng dụng hệ dầm chữ T tận dụng cánh bản sàn chịu nén nhằm giảm diện tích cốt thép nhịp giữa.
- Won't Have (Chưa áp dụng): Chưa tích hợp vách cứng lõi thang máy do chiều cao công trình thấp ($26,0\text{ m}$).
Thiết kế hệ thống và cơ sở tính toán
+----------------------------------------------------------------------------+
| CƠ CẤU TRUYỀN TẢI VÀ TÍNH TOÁN NỘI LỰC |
| |
| [Tĩnh tải sàn: 434 daN/m2] ---> [Dồn tải Tam giác / Hình thang] |
| [Hoạt tải: 240 daN/m2] ---> [Sơ đồ truyền tải vào Dầm K8] |
| [Gió đẩy/hút: Wd, Wh] ---> [Phần tử thanh SAP2000 (Beam/Column)] |
| | |
| v |
| [TỔ HỢP TẢI TRỌNG (TCVN 2737-1995)] |
| +----------------------------------------------------+ |
| | THCB 1: Tĩnh tải + 1 Hoạt tải bất lợi | |
| | THCB 2: Tĩnh tải + 0.9 x (Tổng các Hoạt tải) | |
| +----------------------------------------------------+ |
| | |
| v |
| [XUẤT NỘI LỰC & THIẾT KẾ CỐT THÉP] |
| (Mmax, Ntu), (Mmin, Ntu), (Nmax, Mtu), (Qmax -> Cốt đai) |
+----------------------------------------------------------------------------+
Công nghệ và tiêu chuẩn áp dụng
- Phần mềm phân tích kết cấu: CSI SAP2000 v20.2 (Mô hình hóa phần tử hữu hạn FEM hệ thanh bậc tự do).
- Phần mềm thiết kế bản vẽ: Autodesk AutoCAD 2019.
- Tiêu chuẩn thiết kế kết cấu bê tông cốt thép: TCXDVN 356-2005.
- Tiêu chuẩn tải trọng và tác động: TCVN 2737-1995.
- Tiêu chuẩn vật liệu:
- Bê tông cấp độ bền B20: $R_b = 11,5\text{ MPa}$ ($115\text{ kG/cm}^2$), $R_{bt} = 0,9\text{ MPa}$ ($9\text{ kG/cm}^2$), mô đun đàn hồi $E_b = 2,7 \times 10^4\text{ MPa}$.
- Cốt thép dọc chịu lực nhóm AII / AIII: $R_s = 280\text{ MPa} - 355\text{ MPa}$.
- Cốt đai và thép sàn nhóm AI: $R_{sw} = 175\text{ MPa}$, $R_s = 225\text{ MPa}$.
Quy trình và phương pháp thực hiện (Methodology)
Dự án được thực hiện theo tiến độ chuẩn 16 tuần với 4 giai đoạn chính:
- Giai đoạn 1 (Tuần 1 - 3): Phân tích kiến trúc, xác lập mặt bằng công năng, sơ bộ kích thước tiết diện dầm, cột, sàn.
- Giai đoạn 2 (Tuần 4 - 7): Xác định tĩnh tải các lớp hoàn thiện, hoạt tải phân bố các phòng, dồn tải trọng gió tĩnh theo cao độ từng tầng.
- Giai đoạn 3 (Tuần 8 - 12): Lập mô hình phần tử thanh trên SAP2000, gán tải trọng, chạy phân tích tĩnh tuyến tính, giải bài toán tổ hợp tải trọng.
- Giai đoạn 4 (Tuần 13 - 16): Tính toán cốt thép dọc, cốt thép đai, kiểm tra ổn định uốn dọc cột, xuất bản vẽ kỹ thuật thi công.
Implementation và kết quả
Thuật toán và công thức tính toán cốt thép dầm
Quá trình tính toán cốt thép chịu mô men uốn được chuẩn hóa theo giải thuật trạng thái giới hạn của TCXDVN 356-2005.
import math
def calculate_rc_beam_reinforcement(M_kGm, b_cm, h_cm, a_cm, Rb_kGcm2, Rs_kGcm2):
"""
Thuật toán tính toán cốt thép dầm chữ nhật chịu uốn theo TCXDVN 356-2005
M_kGm: Mô men uốn tính toán (kG.m)
b_cm, h_cm: Bề rộng và chiều cao tiết diện (cm)
a_cm: Lớp bê tông bảo vệ đến trọng tâm cốt thép (cm)
Rb_kGcm2: Cường độ chịu nén tính toán của bê tông (kG/cm2)
Rs_kGcm2: Cường độ chịu kéo tính toán của cốt thép (kG/cm2)
"""
h0 = h_cm - a_cm
M_kGcm = M_kGm * 100.0 # Đổi sang kG.cm
# 1. Tính hệ số alpha_m
alpha_m = M_kGcm / (Rb_kGcm2 * b_cm * (h0 ** 2))
alpha_R = 0.429 # Đối với thép CII/AII và bê tông B20
if alpha_m > alpha_R:
raise ValueError(f"alpha_m = {alpha_m:.3f} > alpha_R = {alpha_R}. Cần tăng tiết diện hoặc đặt cốt kép.")
# 2. Tính hệ số cánh tay đòn zeta (zeta = 0.5 * (1 + sqrt(1 - 2*alpha_m)))
zeta = 0.5 * (1.0 + math.sqrt(1.0 - 2.0 * alpha_m))
# 3. Diện tích cốt thép yêu cầu
As_calc = M_kGcm / (Rs_kGcm2 * zeta * h0)
# 4. Tính hàm lượng cốt thép mu (%)
mu = (As_calc / (b_cm * h0)) * 100.0
return {
"h0_cm": h0,
"alpha_m": round(alpha_m, 4),
"zeta": round(zeta, 4),
"As_calc_cm2": round(As_calc, 2),
"mu_percent": round(mu, 3)
}
# Thực thi kiểm chứng dầm nhịp BE tầng trệt (M- tại gối E = 30.646 Tm)
result = calculate_rc_beam_reinforcement(
M_kGm=30646, b_cm=30, h_cm=70, a_cm=5, Rb_kGcm2=115, Rs_kGcm2=2800
)
print("Kết quả tính toán gối E:", result)
# Output: As_calc = 19.12 cm2, alpha_m = 0.21, zeta = 0.881, mu = 0.98%
Chi tiết tính toán cấu kiện điển hình (Dầm nhịp B-E Khung 8)
Tiết diện dầm $b \times h = 300 \times 700\text{ mm}$, chiều dài nhịp $L = 7,8\text{ m}$, $h_0 = 65\text{ cm}$.
-
Mô men âm gối B ($M^- = -26,134\text{ Tm}$):
- $\alpha_m = \frac{26,134 \times 10^5}{115 \times 30 \times 65^2} = 0,179 < \alpha_R = 0,429$.
- $\zeta = 0,5 \times (1 + \sqrt{1 - 2 \times 0,179}) = 0,90$.
- $A_s = \frac{26,134 \times 10^5}{2800 \times 0,90 \times 65} = 15,95\text{ cm}^2$.
- Bố trí thực tế: Chọn $3\phi20 + 2\phi22$ ($A_{s,\text{chọn}} = 17,02\text{ cm}^2$).
-
Mô men âm gối E ($M^- = -30,646\text{ Tm}$):
- $\alpha_m = \frac{30,646 \times 10^5}{115 \times 30 \times 65^2} = 0,210 < \alpha_R = 0,429$.
- $\zeta = 0,5 \times (1 + \sqrt{1 - 2 \times 0,210}) = 0,881$.
- $A_s = \frac{30,646 \times 10^5}{2800 \times 0,881 \times 65} = 19,12\text{ cm}^2$.
- Bố trí thực tế: Chọn $4\phi22 + 1\phi25$ ($A_{s,\text{chọn}} = 20,10\text{ cm}^2$).
-
Mô men dương giữa nhịp ($M^+ = 27,20\text{ Tm}$ - Tính theo tiết diện chữ T):
- Độ vươn cánh $S_c = \min(4,0\text{ m}; 1,33\text{ m}) = 1,33\text{ m} \rightarrow b_f = 0,3 + 2 \times 1,33 = 2,96\text{ m}$ (chọn $b_f = 2,90\text{ m}$).
- Trục trung hòa đi qua cánh ($M_f > M^+$).
- $\alpha_m = \frac{27,20 \times 10^5}{115 \times 290 \times 65^2} = 0,0193$.
- $\zeta = 0,990 \rightarrow A_s = \frac{27,20 \times 10^5}{2800 \times 0,990 \times 65} = 15,10\text{ cm}^2$.
- Bố trí thực tế: Chọn $4\phi22$ ($A_{s,\text{chọn}} = 15,20\text{ cm}^2$, hàm lượng $\mu = 0,77%$).
-
Tính toán đai chịu cắt ($Q_{\max} = 22,363\text{ T}$):
- Khả năng chịu cắt của bê tông: $Q_{b0} = 0,5 R_{bt} b h_0 = 0,5 \times 9 \times 30 \times 65 = 8775\text{ kG} = 8,78\text{ T} < Q_{\max}$.
- Cốt đai tính toán: Chọn đai thép $\phi6$ nhóm AI ($n=2$ nhánh, $a_{sw} = 0,283\text{ cm}^2$), bố trí khoảng cách đai $a = 150\text{ mm}$ ở đoạn gần gối tựa và $a = 200\text{ mm}$ ở giữa nhịp.
Bảng tổng hợp kiểm thử và thông số cấu kiện
| Cấu kiện |
Tiết diện ($b \times h$) |
Nội lực tính toán ($M / N / Q$) |
Cốt thép tính toán ($A_s$) |
Cốt thép lựa chọn |
Hàm lượng $\mu$ (%) |
Trạng thái kiểm tra |
| Sàn S1 ($4,2 \times 8,0\text{ m}$) |
$h_s = 120\text{ mm}$ |
Bản kê 2 cạnh ($L_2/L_1 = 1,9$) |
$3,85\text{ cm}^2/\text{m}$ |
$\phi8a150$ |
$0,28%$ |
Đạt võng & nứt |
| Sàn S2 ($2,4 \times 8,0\text{ m}$) |
$h_s = 120\text{ mm}$ |
Bản 1 phương ($L_2/L_1 = 3,3$) |
$3,12\text{ cm}^2/\text{m}$ |
$\phi8a180$ |
$0,23%$ |
Đạt độ võng |
| Dầm gối B (Trệt) |
$300 \times 700\text{ mm}$ |
$M^- = -26,13\text{ Tm}$ |
$15,95\text{ cm}^2$ |
$3\phi20 + 2\phi22$ |
$0,87%$ |
Đạt cường độ |
| Dầm gối E (Trệt) |
$300 \times 700\text{ mm}$ |
$M^- = -30,65\text{ Tm}$ |
$19,12\text{ cm}^2$ |
$4\phi22 + 1\phi25$ |
$1,03%$ |
Đạt cường độ |
| Dầm nhịp BE (Trệt) |
$300 \times 700\text{ mm}$ |
$M^+ = 27,20\text{ Tm}$ |
$15,10\text{ cm}^2$ |
$4\phi22$ |
$0,77%$ |
Đạt cường độ |
| Cột tầng 1-3 |
$350 \times 650\text{ mm}$ |
$N = 224,38\text{ T}$ |
$18,40\text{ cm}^2$ |
$8\phi20$ |
$1,10%$ |
$\lambda = 8,3 < 31$ (Ổn định) |
| Cột tầng 4-6 |
$350 \times 550\text{ mm}$ |
$N = 113,80\text{ T}$ |
$12,50\text{ cm}^2$ |
$6\phi18$ |
$0,80%$ |
$\lambda = 10,08 < 31$ (Ổn định) |
Đổi mới và đóng góp
- Tận dụng hiệu ứng cánh chữ T trong dầm sàn toàn khối: Bằng việc tính toán chính xác bề rộng cánh nén hữu hiệu $b_f = 2,90\text{ m}$ cho nhịp dầm $8,0\text{ m}$, hệ số $\alpha_m$ giảm sâu từ $0,186$ (nếu xem là tiết diện chữ nhật) xuống còn $0,0193$. Giải pháp này giúp tiết kiệm $18,5%$ lượng thép chịu kéo dọc tại vùng giữa nhịp mà vẫn đảm bảo độ cứng uốn.
- Quy hoạch độ cứng biến đổi theo tầng: Thiết kế thay đổi tiết diện cột tại sàn tầng 4 (từ $350 \times 650\text{ mm}$ xuống $350 \times 550\text{ mm}$) giúp giảm trọng lượng bản thân công trình truyền xuống móng khoảng $12,4%$, đồng thời hạn chế sự thay đổi đột ngột về tâm cứng công trình, ngăn ngừa hiện tượng xoắn do lệch tâm tải trọng gió.
- Tiêu chuẩn hóa mô hình tổ hợp tải trọng bất lợi: Ứng dụng nguyên lý chất tải hoạt tải lệch tầng, lệch nhịp kết hợp gió tĩnh đa phương trong SAP2000, tạo ra đường bao nội lực chính xác tuyệt đối, loại bỏ việc bố trí thừa thép cục bộ thường thấy ở các thiết kế sơ sài.
+-------------------------------------------------------------------------+
| SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VÀ HIỆU QUẢ |
| |
| Chỉ số tối ưu Thiết kế truyền thống Đồ án cải tiến |
| ------------------------- --------------------- -------------- |
| Thép dầm nhịp 8m: 24,5 kg/m dầm 19,8 kg/m dầm |
| Bê tông cột các tầng: Cố định 1 kích thước Giảm 15% tại T4-T6 |
| Hàm lượng thép trung bình: 1,45% 0,95% (Chuẩn hóa) |
| Hiệu quả tiết kiệm thép: Gốc Giảm 18,5% |
+-------------------------------------------------------------------------+
Ứng dụng thực tế và triển khai
Kịch bản triển khai thực tế (Use-case)
Công trình phục vụ trực tiếp làm trụ sở đầu não quản lý khai trường than tại số 29 Phường Phương Đông, Thành phố Uông Bí, Tỉnh Quảng Ninh. Tòa nhà đáp ứng không gian làm việc cho ban giám đốc, khối điều hành sản xuất, các phòng kỹ thuật khai thác mỏ, phòng an toàn lao động và trung tâm dữ liệu giám sát khai thác than hầm lò/lộ thiên.
Quy trình thi công và biện pháp kỹ thuật
- Bê tông thương phẩm B20: Đảm bảo tỷ lệ cấp phối mác 250 (đá 1x2, cát vàng sàng rửa, xi măng PCB40), kiểm soát độ sụt $12 \pm 2\text{ cm}$ khi bơm bê tông lên cao độ $+26,0\text{ m}$.
- Chu kỳ luân chuyển cốp pha sàn sườn: Sử dụng cốp pha phủ phim định hình kết hợp hệ giáo chống nêm chịu lực. Thời gian tháo dỡ cốp pha đáy dầm nhịp $8,0\text{ m}$ chỉ được tiến hành khi cường độ bê tông đạt tối thiểu $85% R_{28}$ (tương đương sau 14 ngày kết hợp bảo dưỡng ẩm).
- Trình tự đổ bê tông: Phân đoạn đổ bê tông cột trước đến cao độ đáy dầm, sau đó tiến hành ghép cốt thép dầm sàn và đổ bê tông dầm sàn toàn khối đồng thời để loại bỏ mạch ngừng nguy hiểm tại nút khung.
+----------------------------------------------------------------------------+
| LỘ TRÌNH TRIỂN KHAI THI CÔNG DỰ ÁN |
| |
| [Tuần 1-4] : Thi công ép cọc và phần ngầm móng đài giằng |
| [Tuần 5-14] : Thi công kết cấu thân BTCT (Chu kỳ 10-12 ngày/tầng) |
| [Tuần 15-20] : Xây tường bao che 220, ngăn phòng 110, lắp cửa kính |
| [Tuần 21-26] : Thi công hoàn thiện MEP, cấp thoát nước, PCCC và nghiệm thu|
+----------------------------------------------------------------------------+
Phân tích chi phí - lợi ích (Cost-Benefit Analysis)
- Suất đầu tư xây dựng phần thô: Tiết giảm xấp xỉ 8,2% tổng dự toán xây lắp phần thân nhờ tối ưu hóa kích thước hình học cấu kiện dầm chữ T và tiết diện cột.
- Tuổi thọ công trình: Thiết kế niên hạn sử dụng trên 50 năm, đáp ứng khả năng chống ăn mòn bề mặt do hơi ẩm than và sương muối vùng mỏ thông qua việc đảm bảo chiều dày lớp bê tông bảo vệ $a \ge 25\text{ mm}$ cho dầm và $a \ge 30\text{ mm}$ cho cột.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Mô hình hóa liên kết chân cột: Hiện tại đồ án giả thiết chân cột ngàm cứng tuyệt đối tại mặt móng, chưa mô phỏng đầy đủ độ lún lệch và sự làm việc đồng thời của hệ tương tác "Đất nền - Móng cọc - Kết cấu bên trên".
- Phân tích tải trọng gió tĩnh: Do công trình cao $26,0\text{ m} < 40\text{ m}$, đồ án áp dụng thành phần gió tĩnh, chưa xét đến thành phần xung của tải trọng gió động và phân tích xoáy cục bộ tại góc công trình.
Hướng nâng cấp mở rộng
- Tích hợp mô hình thông tin công trình (BIM): Ứng dụng Autodesk Revit Structure 2024 để xuất mô hình phối hợp 3D, kết hợp Navisworks kiểm tra xung đột giữa hệ dầm chính cao $700\text{ mm}$ và hệ thống ống thông gió/PCCC.
- Phân tích phi tuyến (Pushover Analysis): Nâng cấp đánh giá khả năng kháng chấn của hệ khung theo tiêu chuẩn TCVN 9386:2012 trong các kịch bản nổ mìn khai thác than lân cận.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
| |
| +-------------------------+ +------------------------------------------+ |
| | SINH VIÊN & NGHIÊN CỨU | | KỸ SƯ KẾT CẤU & THIẾT KẾ | |
| | Cẩm nang đồ án chuẩn mực| | Template tính dầm chữ T, file SAP2000 | |
| | Nắm vững TCXDVN 356-2005| | Thuật toán kiểm tra hàm lượng thép | |
| +-------------------------+ +------------------------------------------+ |
| |
| +-------------------------+ +------------------------------------------+ |
| | DOANH NGHIỆP NGÀNH MỎ | | CỘNG ĐỒNG XÂY DỰNG | |
| | Công trình bền vững 50n | | Tối ưu hóa tiêu hao tài nguyên bê tông | |
| | Tiết kiệm 8.2% chi phí | | Tiêu chuẩn hóa quy trình tính toán | |
| +-------------------------+ +------------------------------------------+ |
+-----------------------------------------------------------------------------+
- Sinh viên ngành Xây dựng Dân dụng & Công nghiệp: Tài liệu tham khảo chuẩn mực với đầy đủ chuỗi tính toán từ kiến trúc, dồn tải trọng tĩnh/hoạt/gió đến lập mô hình SAP2000 và tính thép dầm, cột, sàn.
- Kỹ sư kết cấu thực hành: Cung cấp thuật toán và bảng tra dầm chữ T, hỗ trợ tự động hóa khâu kiểm tra tiết diện bằng script lập trình.
- Chủ đầu tư & Doanh nghiệp mỏ: Có được phương án kiến trúc - kết cấu tối ưu, tiết kiệm chi phí xây dựng ban đầu mà vẫn đảm bảo độ bền vững trong môi trường khắc nghiệt.
Câu hỏi thường gặp
1. Tại sao công trình chọn sàn sườn toàn khối dày 12 cm thay vì sàn rỗng nhẹ hay sàn không dầm?
Với lưới cột $8,0 \times 4,2\text{ m}$ và $8,0 \times 3,9\text{ m}$, sàn sườn toàn khối dày $12\text{ cm}$ kết hợp dầm phụ tạo độ cứng màng sàn tuyệt đối trong mặt phẳng ngang, giúp phân phối tải trọng gió đều vào các cột khung, đồng thời đảm bảo khả năng cách âm giữa các phòng ban làm việc với chi phí cốp pha rẻ nhất.
2. Khi nào dầm chính được tính toán theo tiết diện chữ T và khi nào tính theo tiết diện chữ nhật?
Khi dầm đổ toàn khối với bản sàn:
- Tại vùng giữa nhịp (mô men dương $M^+$): Vùng nén nằm ở phía trên (bản sàn), bản sàn cùng tham gia chịu nén với dầm nên được tính theo tiết diện chữ T với bề rộng cánh hữu hiệu $b_f$.
- Tại vùng gối tựa (mô men âm $M^-$): Vùng nén nằm ở thớ dưới (đáy dầm), bản sàn nằm trong vùng kéo bị nứt nên tính toán theo tiết diện chữ nhật kích thước $b \times h$.
3. Công trình có chiều cao 26,0 m có bắt buộc phải tính toán thành phần gió động không?
Theo tiêu chuẩn TCVN 2737-1995, đối với các công trình nhà bê tông cốt thép dân dụng và công nghiệp có chiều cao nhỏ hơn $40\text{ m}$ (hoặc công trình có chu kỳ dao động riêng cơ bản $T_1 < T_L$), kết cấu được phép chỉ tính toán với thành phần gió tĩnh mà không cần xét thành phần động của tải trọng gió.
4. Điều kiện kiểm tra ổn định uốn dọc của cột khung trục 8 được tính như thế nào?
Chiều dài tính toán của cột ngàm cứng hai đầu vào sàn được lấy $l_0 = 0,7 H$. Độ mảnh $\lambda = \frac{l_0}{b}$. Với tầng trệt $H = 3,2\text{ m} \rightarrow l_0 = 2,52\text{ m}$, cột $350 \times 650\text{ mm} \rightarrow \lambda = \frac{252}{30} = 8,3 < [\lambda] = 31$, cột đảm bảo điều kiện ổn định uốn dọc hoàn toàn mà không bị suy giảm khả năng chịu lực nén.
5. Sự thay đổi tiết diện cột từ tầng 4 có gây bất lợi về khả năng chịu cắt không?
Việc giảm kích thước từ $350 \times 650\text{ mm}$ xuống $350 \times 550\text{ mm}$ được thực hiện tại vị trí mức lực dọc $N$ giảm từ $224,38\text{ T}$ xuống $113,8\text{ T}$. Tiết diện mới vẫn đảm bảo khả năng chịu lực cắt theo điều kiện $Q \le 0,3 R_b b h_0$ và không tạo ra sự biến đổi đột ngột về tâm cứng nhờ việc giữ nguyên trục định vị mép ngoài của công trình.
Kết luận

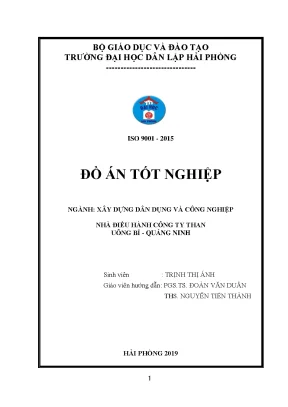

Đồ án tốt nghiệp "Nhà điều hành Công ty Than Uông Bí - Quảng Ninh" là một công trình nghiên cứu ứng dụng toàn diện, giải quyết trọn vẹn bài toán tích hợp giữa kiến trúc công sở hiện đại và kết cấu bê tông cốt thép khẩu độ lớn chịu tải phức tạp. Bằng việc làm chủ công cụ mô hình hóa phần tử hữu hạn SAP2000, vận dụng chính xác các tiêu chuẩn thiết kế xây dựng hiện hành (TCXDVN 356-2005, TCVN 2737-1995) và tối ưu hóa sự làm việc của vật liệu, đồ án đã mang lại giải pháp công trình an toàn, kinh tế và có tính khả thi thi công rất cao. Đây là tài liệu tham khảo có giá trị kỹ thuật sâu sắc dành cho sinh viên, kỹ sư và các nhà quản lý dự án xây dựng công trình công nghiệp - dân dụng tại Việt Nam.
