Tổng quan về giáo trình

Giáo trình Truyền động Khí nén và Thủy lực do tác giả Lê Ngọc Cường (Khoa Cơ khí Động lực) biên soạn là tài liệu giảng dạy chuyên ngành dành cho sinh viên khối kỹ thuật cơ khí, cơ điện tử và tự động hóa quá trình sản xuất. Trong cấu trúc chương trình đào tạo kỹ thuật, học phần này giữ vị trí cầu nối giữa các môn khoa học cơ sở (Cơ học lý thuyết, Nhiệt động lực học, Cơ học chất lưu) với các môn học chuyên môn về thiết kế hệ thống sản xuất tự động, máy công cụ và điều khiển truyền động trên phương tiện động lực.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp nền tảng lý thuyết về quy luật dòng chảy, trạng thái nhiệt động của chất khí và chất lỏng có áp; nhận diện cấu tạo, ký hiệu tiêu chuẩn và nguyên lý vận hành của các thiết bị chấp hành, các dòng van phân phối và điều khiển; đồng thời hình thành năng lực tính toán thông số, thiết kế và phân tích các sơ đồ mạch điều khiển khí nén, mạch điện - khí nén và mạch thủy lực công nghiệp.

Cấu trúc giáo trình được tổ chức thành 3 chương chuyên đề với mạch phát triển kiến thức tuần tự: từ việc thiết lập các thông số vật lý và định luật nền tảng, khảo sát chi tiết từng nhóm phần tử đơn lẻ, cho đến tích hợp thành hệ thống điều khiển hoàn chỉnh và phân loại các thiết bị nguồn như máy nén khí, bơm dầu thủy lực.

Điểm đặc sắc của tài liệu là phương pháp tiếp cận định lượng kết hợp chuẩn hóa công nghiệp. Các phương trình nhiệt động học và phương trình thủy lực (Pascal, Bernoulli, Boyle-Mariotte, đa biến) được tích hợp trực tiếp vào quy trình tính toán kích thước cơ cấu, lưu lượng, công suất và tổn thất áp suất. Song song đó, hệ thống ký hiệu quy ước được trình bày đối chiếu theo cả hai tiêu chuẩn quốc tế phổ biến là ISO 5599 và ISO 1219, giúp người học dễ dàng tiếp cận với các bản vẽ sơ đồ mạch thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 3 chương chính với cấu trúc bài giảng rõ ràng:

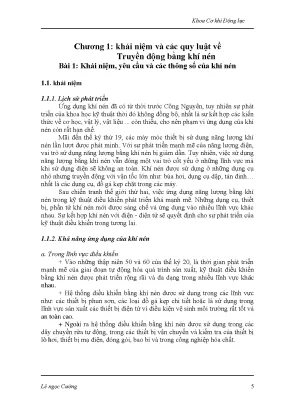

  • Chương 1: Khái niệm và các quy luật về Truyền động bằng khí nén

    • Bài 1 - Khái niệm, yêu cầu và các thông số của khí nén: Phân tích lịch sử phát triển của năng lượng khí nén qua các giai đoạn (thế kỷ 19, sau Chiến tranh thế giới thứ hai, giai đoạn tự động hóa thập niên 50-60); đánh giá phạm vi ứng dụng trong điều khiển (phun sơn, đồ gá, đóng gói, sản xuất điện tử) và truyền động (máy va đập khai khoáng, truyền động thẳng/quay, phanh ô tô); phân tích ưu điểm (truyền xa nhờ độ nhớt thấp, an toàn cháy nổ, cấu tạo van đơn giản, dễ trích chứa) và nhược điểm (lực truyền thấp, vận tốc thay đổi khi tải thay đổi, gây tiếng ồn khi xả); xác định các đại lượng đo lường cơ bản ($P$, $Q$, $F$, $W$, công suất $N$, độ nhớt động học $\nu$).
    • Bài 2 - Các qui luật truyền dẫn khí nén: Cung cấp bảng đại lượng vật lý tiêu chuẩn của không khí (khối lượng riêng $\rho_n = 1{,}293\text{ kg/m}^3$, hằng số khí $R = 287\text{ J/kg}\cdot\text{K}$, tốc độ âm thanh $331{,}2 - 344\text{ m/s}$, nhiệt dung riêng $c_p = 1{,}004\text{ kJ/kg}\cdot\text{K}$, $c_v = 0{,}717\text{ kJ/kg}\cdot\text{K}$, số mũ đoạn nhiệt $k = 1{,}4$); thiết lập phương trình trạng thái khí lý tưởng $p\cdot v = R\cdot T$, các quá trình nhiệt động (đẳng nhiệt $n=1$, đẳng áp $n=0$, đoạn nhiệt $n=k$, đa biến $p\cdot v^n = \text{const}$); tính công nén kỹ thuật $W_t$; phương trình dòng chảy liên tục $Q_{v1} = Q_{v2}$, phương trình Bernoulli, phương trình lưu lượng qua khe hở hẹp $q_m$; phân biệt trạng thái chảy tầng và chảy rối.
    • Bài 3 - Các thiết bị sử dụng khí nén: Khảo sát cơ cấu chấp hành (xilanh đơn, xilanh kép có hoặc không có giảm chấn, xilanh quay thanh răng, động cơ khí nén); cấu tạo, nguyên lý và ký hiệu các loại van đảo chiều ($2/2$, $3/2$, $4/2$, $5/2$, van xoay $4/3$, van đảo chiều xung không có vị trí "0"); các phương thức tác động (tay, cơ - đầu dò, khí nén, nam châm điện); hệ thống van chặn (van một chiều, van logic OR - đưa tín hiệu từ nhiều vị trí, van logic AND - nhận tín hiệu đồng thời, van xả khí nhanh); nhóm van tiết lưu (cố định, thay đổi, một chiều); nhóm van thời gian (rơle thời gian đóng chậm, ngắt chậm) và giác hút chân không tạo áp suất âm theo nguyên lý Venturi ($F = (p_a - p_u)\cdot A$).

  • Chương 2: Hệ thống truyền động bằng khí nén

    • Bài 1 - Nhiệm vụ, yêu cầu, phân loại: Nhiệm vụ biến đổi năng lượng áp suất $P$ và lưu lượng $Q$ thành cơ năng tịnh tiến ($F$, $S$, $V$) hoặc cơ năng quay ($M_x$, $n$); quy trình xử lý khí nén 3 cấp (lọc thô và ngưng tụ tách ẩm, sấy khô, lọc tinh); các phương pháp điều khiển hệ thống (bằng tay trực tiếp/gián tiếp, theo thời gian, theo hành trình, theo tầng, theo nhịp).
    • Bài 2 - Sơ đồ cấu tạo và nguyên lý hoạt động: Cách xây dựng và đọc biểu đồ trạng thái (trục đứng: hành trình/trạng thái logic $0/1$; trục ngang: bước chu trình/thời gian); thiết kế mạch điều khiển khí nén tự động; thiết kế mạch điện - khí nén (Electro-pneumatics) sử dụng rơle trung gian có tiếp điểm tự duy trì, rơle thời gian trễ và mạch phân nhịp cho chu trình 2 xilanh.
    • Bài 3 - Cấu tạo và nguyên lý hoạt động của máy nén khí: Phân loại máy nén khí theo nguyên lý (thay đổi thể tích vs. động năng) và áp suất (thấp $\le 15\text{ bar}$, cao $> 15\text{ bar}$, rất cao $> 300\text{ bar}$); cấu tạo và công thức tính lưu lượng cho máy nén kiểu pít-tông (1 cấp, 2 cấp), máy nén cánh gạt lệch tâm (vane compressor), máy nén trục vít (screw compressor) và máy nén kiểu Root (roots blower).

  • Chương 3: Khái niệm và các quy luật về truyền động bằng thủy lực

    • Bài 1 - Khái niệm, yêu cầu và các thông số của thủy lực: Lịch sử ứng dụng (từ máy công cụ năm 1920 đến tự động hóa công suất lớn điều khiển bằng máy tính sau năm 1960); ưu điểm (truyền lực lớn, điều chỉnh vận tốc vô cấp, kết cấu gọn, giảm va đập) và hạn chế (rò rỉ, tổn thất đường ống, ảnh hưởng nhiệt độ đến độ nhớt); định luật Pascal và áp suất thủy tĩnh $p_S = \rho\cdot g\cdot h$; phương trình dòng chảy liên tục và Bernoulli cho chất lỏng; các dạng tổn thất hệ thống (tổn thất thể tích $\eta_t$, tổn thất cơ khí $\eta_c$, tổn thất áp suất ma sát và cục bộ); các chỉ tiêu kỹ thuật của dầu khoáng thủy lực (độ nhớt động lực học $\mu$, độ nhớt động học $\nu$, tính bôi trơn, tính chống oxy hóa).
    • Bài 2 - Các qui luật truyền dẫn và các phần tử của hệ thống truyền động thủy lực: Cấu trúc 5 khối chức năng của hệ thống thủy lực (tạo năng lượng, nhận tín hiệu, xử lý, điều khiển, chấp hành); nhóm van áp suất (van tràn/an toàn kiểu bi cầu và kiểu con trượt, van giảm áp); nhóm van phân phối đảo chiều thủy lực ($2/2$, $3/2$, $4/2$).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các trụ cột khoa học:

  • Cơ sở nhiệt động học và chất khí: Khảo sát phương trình trạng thái khí lý tưởng $p\cdot V = m\cdot R\cdot T$, phân tích các chuyển biến trạng thái theo chu trình đẳng nhiệt, đẳng tích, đẳng áp và đa biến; tính toán công kỹ thuật $W_t$ sinh ra trong quá trình nén và giãn nở thể tích khí.
  • Cơ sở thủy khí động lực học: Thiết lập định luật Pascal trong môi trường truyền áp suất tĩnh kín; ứng dụng định luật bảo toàn khối lượng (phương trình dòng chảy liên tục $Q = A\cdot v = \text{const}$) và định luật bảo toàn năng lượng dòng chảy (phương trình Bernoulli) để tính toán vận tốc, lưu lượng và áp suất tại các tiết diện ống dẫn khác nhau.
  • Lý thuyết điều khiển logic và điều khiển tuần tự: Ứng dụng các hàm logic cơ bản (AND, OR, NOT, thời gian trễ) thông qua cấu trúc van khí nén và rơle điện để thiết lập trình tự hoạt động của các cơ cấu chấp hành theo biểu đồ trạng thái hành trình - bước.

Kỹ năng phát triển

Thông qua việc nghiên cứu giáo trình, người học được trang bị các kỹ năng chuyên môn:

  • Kỹ năng đọc và thiết kế sơ đồ mạch: Nhận diện và vẽ chuẩn xác các ký hiệu quy ước của cơ cấu chấp hành, van phân phối, van áp suất, van logic theo chuẩn ISO 1219 và ISO 5599; biểu diễn chu trình chuyển động của hệ thống nhiều xilanh qua biểu đồ trạng thái.
  • Kỹ năng tính toán thông số kỹ thuật: Tính toán chọn lựa công suất máy nén khí, bơm dầu thủy lực, đường kính xilanh, lưu lượng dòng chảy qua đường ống và qua khe hở hẹp; tính toán tổn thất áp suất ma sát và tổn thất cục bộ trong mạng lưới đường ống dẫn.
  • Kỹ năng phân tích nguyên lý và thiết kế hệ thống điều khiển: Phân tích nguyên lý làm việc của các loại van cơ - khí, van điện từ và các mạch điều khiển tự động hóa (điều khiển bằng tay, điều khiển theo thời gian, theo hành trình, mạch tự duy trì và mạch điều khiển nhịp).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp chặt chẽ giữa suy diễn giải tích toán học và phân tích cấu trúc vật thể trực quan.

Phương pháp tiếp cận sư phạm

  • Đi từ hiện tượng vật lý đến công thức định lượng: Mọi quy luật truyền dẫn đều được bắt đầu từ bản chất vật lý của môi chất (tính chịu nén, độ nhớt, khối lượng riêng) trước khi dẫn dắt ra các phương trình tính toán trạng thái và dòng chảy.
  • Trực quan hóa cấu tạo và ký hiệu: Mỗi phần tử công nghiệp (van con trượt, van bi, máy nén khí pít-tông, máy nén cánh gạt, xilanh) đều đi kèm hình vẽ mặt cắt cấu tạo cơ khí chi tiết, đối chiếu trực tiếp với ký hiệu quy ước trên sơ đồ mạch để rèn luyện tư duy không gian và tư duy ký hiệu cho sinh viên.
flowchart LR
    A["Cơ sở vật lý & Định luật<br/>(Pascal, Bernoulli, Khí lý tưởng)"] --> B["Cấu tạo & Nguyên lý linh kiện<br/>(Van, Xilanh, Máy nén, Bơm)"]
    B --> C["Ký hiệu chuẩn hóa<br/>(ISO 1219 / ISO 5599)"]
    C --> D["Thiết kế mạch & Biểu đồ trạng thái<br/>(Khí nén, Điện - Khí nén, Thủy lực)"]

Bài tập và bài toán kỹ thuật

Tài liệu tích hợp các dạng bài toán kỹ thuật điển hình nhằm củng cố kiến thức:

  • Tính toán áp suất và lực khuếch đại trong hệ thống truyền áp suất kín theo định luật Pascal ($F = P \cdot A$).
  • Xác định lưu lượng khối lượng $q_m$ qua khe hở hẹp dựa vào độ chênh áp $\Delta p$ và hệ số lưu lượng $\alpha$.
  • Tính toán công kỹ thuật $W_t$ của quá trình nén khí đa biến trong máy nén khí.
  • Xác định hiệu suất thể tích $\eta_{tb}$, hiệu suất cơ khí $\eta_{cb}$ và tổn thất áp suất $\Delta p$ trong hệ thống bơm - động cơ thủy lực.
  • Thiết kế mạch điều khiển điện khí nén cho chu trình hoạt động của 2 xilanh sử dụng rơle tự duy trì và van đảo chiều điện từ.

Phương pháp đánh giá kết quả học tập

  • Đánh giá lý thuyết: Kiểm tra khả năng nắm vững các định luật chất khí, chất lỏng, phân loại máy nén, bơm dầu và giải thích nguyên lý đóng/mở của các loại van phân phối, van an toàn.
  • Đánh giá bài tập thiết kế: Yêu cầu người học vẽ đúng sơ đồ mạch, lập biểu đồ trạng thái và tính chọn chính xác các thông số áp suất, lưu lượng, diện tích cơ cấu chấp hành phục vụ một yêu cầu công nghệ cụ thể.

Điểm nổi bật và cập nhật

  • Chuẩn hóa hệ thống ký hiệu công nghiệp: Giáo trình cung cấp bảng tra cứu ký hiệu cổng nối van theo song song hai tiêu chuẩn thông dụng: hệ thống số theo ISO 5599 (1: Nguồn, 2/4: Làm việc, 3/5: Xả, 12/14: Tín hiệu điều khiển) và hệ thống chữ cái theo ISO 1219 (P: Nguồn, A/B: Làm việc, R/S: Xả, Z/Y: Tín hiệu). Điều này giúp sinh viên đọc hiểu tốt cả tài liệu kỹ thuật châu Âu lẫn Bắc Mỹ.
  • Khảo sát toàn diện các chủng loại máy nén khí công nghiệp: Không chỉ dừng lại ở dòng máy nén pít-tông cổ điển, giáo trình mở rộng phân tích cấu tạo, biểu đồ chu trình làm việc $p-V$ và công thức tính toán lưu lượng cho các dòng máy nén quay hiện đại: máy nén cánh gạt lệch tâm, máy nén trục vít 2 trục và máy nén kiểu Root.
  • Tích hợp kỹ thuật điều khiển Điện - Khí nén (Electro-pneumatics): Nắm bắt xu hướng tự động hóa sản xuất, giáo trình dành phần lớn dung lượng Chương 2 để phân tích các mạch kết hợp giữa phần tử logic khí nén với mạch điều khiển điện (rơle trung gian, tiếp điểm duy trì, công tắc hành trình điện, rơle thời gian), đặt nền móng cho việc kết nối với các bộ điều khiển lập trình PLC sau này.
  • So sánh đối sánh liên tục giữa Khí nén và Thủy lực: Tài liệu liên tục đặt hai môi chất truyền động cạnh nhau để làm rõ phạm vi ứng dụng: khí nén ưu thế về tốc độ cao, sạch sẽ, an toàn cháy nổ nhưng lực nhỏ; thủy lực ưu thế về tải trọng cực lớn, điều chỉnh vận tốc vô cấp chính xác nhưng đối mặt với vấn đề rò rỉ và nhiệt độ.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học và cao đẳng chuyên ngành:
    • Sinh viên ngành Kỹ thuật Cơ khí Động lực, Kỹ thuật Ô tô.
    • Sinh viên ngành Kỹ thuật Cơ điện tử, Kỹ thuật Điều khiển và Tự động hóa.
    • Sinh viên ngành Chế tạo máy và Kỹ thuật Công nghiệp.
    • Thời điểm sử dụng thích hợp: Học kỳ 5 hoặc học kỳ 6 (năm thứ 3), sau khi đã hoàn thành các môn cơ sở ngành.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Vật lý đại cương (phần Cơ học và Nhiệt học).
    • Cơ học lý thuyết và Thủy khí động lực học kỹ thuật.
    • Cơ sở kỹ thuật điện - điện tử (khái niệm mạch điện, rơle, cuộn hút điện từ).
  • Giảng viên và kỹ sư thực hành:
    • Giảng viên sử dụng làm tài liệu khung để biên soạn đề cương bài giảng, bài tập môn học và hướng dẫn thí nghiệm/thực hành truyền động chất lưu.
    • Kỹ sư thiết kế, kỹ thuật viên bảo trì nhà máy sử dụng làm tài liệu tra cứu công thức tính toán thủy khí, giải mã sơ đồ mạch khí nén trên các dây chuyền sản xuất tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào nhất?

Giáo trình được thiết kế chuyên biệt cho sinh viên bậc Đại học và Cao đẳng khối kỹ thuật (Cơ khí Động lực, Cơ điện tử, Tự động hóa) cần học phần cơ sở chuyên ngành về truyền động và điều khiển bằng chất lưu.

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần nắm vững kiến thức Vật lý đại cương, Nhiệt động lực học (các quá trình biến đổi trạng thái khí), Cơ học lưu chất (phương trình Bernoulli, định luật Pascal) và các khái niệm cơ bản về mạch điện một chiều/xoay chiều.

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết thủy khí là gì?

Tài liệu không dừng lại ở lý thuyết dòng chảy mà đi sâu vào ứng dụng công nghiệp: phân tích cấu tạo chi tiết các dòng van thực tế, cách đọc ký hiệu theo tiêu chuẩn ISO 1219/5599, phương pháp xử lý khí nén 3 cấp và thiết kế mạch điều khiển tuần tự bằng biểu đồ trạng thái.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên phân chia việc học theo 3 bước:

  1. Nắm chắc các công thức tính toán thông số ($P$, $Q$, $F$, $W$, $\Delta p$);
  2. Tập vẽ và ghi nhớ ký hiệu các van phân phối, van logic, cơ cấu chấp hành;
  3. Tự phân tích và vẽ lại các sơ đồ mạch mẫu (mạch tự duy trì, mạch trễ thời gian, mạch 2 xilanh) bằng cách theo dõi sự dịch chuyển của con trượt và đường đi của dòng khí/dầu trên biểu đồ trạng thái.

5. Giáo trình có đề cập đến phần điều khiển điện cho hệ thống khí nén không?

Có. Chương 2 của giáo trình dành riêng các mục để hướng dẫn ký hiệu các phần tử điện, thiết kế mạch điều khiển điện khí nén có tiếp điểm tự duy trì, mạch sử dụng rơle thời gian tác động chậm và mạch điều khiển theo nhịp cho nhiều xilanh làm việc đồng thời.

Kết luận

Giáo trình Truyền động Khí nén và Thủy lực của tác giả Lê Ngọc Cường (Khoa Cơ khí Động lực) là tài liệu học thuật có cấu trúc sư phạm chặt chẽ, kết hợp hài hòa giữa cơ sở lý thuyết nhiệt động - lưu chất học và kỹ thuật điều khiển công nghiệp.

Tài liệu thiết lập một lộ trình học tập logic: bắt đầu từ các định luật cơ bản của chất khí và chất lỏng, khảo sát cấu tạo và ký hiệu chuẩn hóa của từng phần tử chấp hành, phân phối, áp suất, chuyển tiếp sang thiết kế hệ thống mạch điều khiển khí nén - điện khí nén, và kết thúc bằng việc phân tích các cụm thiết bị nguồn máy nén khí, bơm dầu thủy lực. Đây là nguồn tư liệu học tập và tham khảo kỹ thuật chuẩn xác, phục vụ trực tiếp cho quá trình đào tạo kỹ sư cơ khí và tự động hóa.
