Giới thiệu dự án

Ngành chăn nuôi tại Việt Nam đóng vai trò trụ cột trong cơ cấu kinh tế nông nghiệp, với quy mô hơn 12 triệu hộ chăn nuôi và 23.500 trang trại tập trung, quản lý tổng đàn khoảng 29 triệu con lợn và 362 triệu con gia cầm. Hàng năm, hoạt động này phát sinh khoảng 84,5 triệu tấn chất thải rắn và hàng trăm triệu mét khối nước thải. Dù công nghệ hầm ủ khí sinh học (Biogas) đã được phổ biến (khoảng 8,7% nông hộ áp dụng), nước thải sau Biogas vẫn chứa hàm lượng chất dinh dưỡng và kim loại vượt ngưỡng quy chuẩn: Nitơ tổng ($571 - 1026\text{ mg/L}$), Photpho tổng ($39 - 94\text{ mg/L}$), Amoni ($NH_4^+$-$\text{N} \approx 70,07\text{ mg/L}$), cùng hàm lượng Đồng ($\text{Cu} \approx 0,69\text{ mg/L}$) và Sắt ($\text{Fe}$) đáng kể.

Khi xả trực tiếp ra môi trường tiếp nhận, nguồn nước thải này gây ra hiện tượng phú dưỡng hóa (Eutrophication), suy kiệt oxy hòa tan ($\text{DO}$), đồng thời ion Nitrat ($\text{NO}_3^-$) thấm vào tầng nước ngầm có nguy cơ chuyển hóa thành Nitrit ($\text{NO}_2^-$) – nguyên nhân gây hội chứng Methemoglobinemia và hình thành hợp chất tiền ung thư $\text{N-nitrosamines}$.

+-------------------------------------------------------------------------+
|                  VÒNG XẢ THẢI VÀ NGUY CƠ Ô NHIỄM NÔNG HỘ                |
|                                                                         |
|  [Chuồng trại chăn nuôi] ---> [Hầm Biogas] ---> [Nước thải sau Biogas]  |
|                                                  |                      |
|      +-------------------------------------------+                      |
|      v                                                                  |
|  [Tải lượng cao: NH4+, PO43-, Cu, Fe]                                   |
|      |                                                                  |
|      v (Xả trực tiếp)                                                   |
|  [Nguồn nước mặt/Nước ngầm] ---> [Phú dưỡng hóa & Tích tụ độc chất]     |
+-------------------------------------------------------------------------+

Vấn đề đặt ra (Problem Statement)

Các giải pháp xử lý hóa - lý nhân tạo đòi hỏi chi phí đầu tư (CAPEX) và chi phí vận hành (OPEX) lớn, không phù hợp với quy mô nông hộ phân tán. Ngược lại, các hệ sinh thái xử lý truyền thống thường sử dụng thực vật xâm lấn (như bèo tây) dễ gây tắc nghẽn dòng chảy và khó tận dụng sinh khối an toàn.

Mục tiêu dự án

  1. Đánh giá đặc tính lý - hóa học của nước thải chăn nuôi sau Biogas tại tỉnh Long An theo quy chuẩn QCVN 08-MT:2015/BTNMT.
  2. Thiết kế mô hình lọc sinh học thực vật (Phytoremediation Batch Reactor) quy mô phòng thí nghiệm, so sánh hiệu quả giữa pha sáng (Light Condition - LC) và pha tối (Dark Condition - DC) trong chu kỳ 30 ngày.
  3. Định lượng khả năng hấp thụ và hiệu suất chuyển hóa các hợp chất vô cơ ($\text{NH}_4^+\text{-N}$, $\text{NO}_2^-\text{-N}$, $\text{NO}_3^-\text{-N}$, $\text{PO}_4^{3-}\text{-P}$) và kim loại nặng ($\text{Cu}$, $\text{Fe}$) của cây Rau má Nhật (Centella asiatica).
  4. Phân tích động học tăng trưởng sinh khối khô/tươi của cây Rau má Nhật nhằm mở ra hướng tuần hoàn sinh khối làm thức ăn chăn nuôi giàu đạm hoặc dược liệu.

Phạm vi và giới hạn nghiên cứu

  • Quy mô: Thực nghiệm phòng thí nghiệm (Laboratory Batch Scale) tại Phòng Quan trắc Môi trường - Trường Đại học Nguyễn Tất Thành.
  • Đối tượng xử lý: Nước thải chăn nuôi sau hầm Biogas được pha loãng/lọc thô sơ cấp, thể tích $1,8\text{ lít/bình}$ phản ứng.
  • Sinh vật chỉ thị: Cây Rau má Nhật (Centella asiatica), mật độ đồng nhất 15 cây/bình.
  • Thời gian theo dõi: 30 ngày liên tục, tần suất lấy mẫu định kỳ 5 ngày/lần.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp Ưu điểm Nhược điểm Chi phí/m³ Khả năng thu hồi tài nguyên
Hầm Biogas đơn thuần Thu hồi khí $CH_4$ làm chất đốt; giảm tải COD ban đầu ($50-70%$). Nước đầu ra vẫn ô nhiễm $NH_4^+$, $PO_4^{3-}$ và kim loại nặng vượt chuẩn. Thấp Khí đốt sinh học
Bể hiếu khí Aerotank Hiệu suất xử lý COD/$NH_4^+$ cao ($>85%$), ổn định. Tiêu tốn điện năng sục khí, bùn thải lớn, vận hành phức tạp. Cao Thấp
Bãi lọc bèo tây (Eichhornia) Tốc độ sinh trưởng nhanh, hấp thu dinh dưỡng tốt. Loài xâm hại sinh học, thân xốp giữ nước khó ủ phân, dễ thối rữa gây ô nhiễm thứ cấp. Rất thấp Thấp
Mô hình Rau má Nhật (Centella asiatica) Thân rễ bám tốt, hấp thu khoáng đa lượng/vi lượng mạnh, tạo sinh khối giá trị cao. Cần điều kiện chiếu sáng tối thiểu, nhạy cảm với ngập sâu liên tục. Rất thấp Cao (Thức ăn gia súc/Dược liệu)
+--------------------------------------------------------------------------------+
|                   YÊU CẦU HỆ THỐNG THEO TIÊU CHÍ MOSCOW                        |
|                                                                                |
|  [MUST HAVE]                                                                   |
|   - Giảm nồng độ NH4+-N > 85% trong 30 ngày ở điều kiện có ánh sáng.           |
|   - Loại bỏ kim loại nặng Cu, Fe về ngưỡng đạt tiêu chuẩn xả thải.             |
|   - Duy trì hệ thống giá thể sỏi cố định rễ cây.                              |
|                                                                                |
|  [SHOULD HAVE]                                                                 |
|   - Tăng sinh khối tươi và đâm nhánh cây con mới (Daughter plants).            |
|   - Hạn chế mùi hôi phát sinh từ quá trình phân hủy yếm khí.                   |
|                                                                                |
|  [COULD HAVE]                                                                  |
|   - Tận dụng sinh khối sau thu hoạch làm phụ phẩm thức ăn gia cầm/thủy sản.   |
|                                                                                |
|  [WONT HAVE]                                                                   |
|   - Không sử dụng hóa chất keo tụ hoặc chế phẩm khử khuẩn ngoại sinh.          |
+--------------------------------------------------------------------------------+

Thiết kế hệ thống

Hệ thống được thiết kế theo dạng module lọc sinh học kết hợp giá thể cơ học:

graph TD
    A["Nước thải sau Biogas (Long An)"] --> B["Bể lọc thô / Lắng sơ cấp"]
    B --> C["Hệ thống Reactor Pha Sáng (LC)<br>30 Bình x 1.8L + 0.5kg sỏi + 15 cây/bình"]
    B --> D["Hệ thống Reactor Pha Tối (DC)<br>30 Bình x 1.8L + 0.5kg sỏi + 15 cây/bình"]

    C --> E["Cơ chế: Quang hợp + Hấp thụ rễ + Vi sinh vật vùng rễ"]
    D --> F["Cơ chế: Hấp phụ sỏi + Lắng trọng lực (Thiếu quang hợp)"]

    E --> G["Nước sạch xả thải (Đạt QCVN 08-MT:2015)"]
    E --> H["Sinh khối Rau má Nhật thu hoạch"]
    F --> I["Suy thoái thực vật sau ngày 10-15 (Gây ô nhiễm thứ cấp)"]

Thông số thiết bị và vật tư

  • Vỏ phản ứng: Bình thủy tinh dung tích $2,0\text{ lít}$, nạp $1,8\text{ lít}$ nước thải thực nghiệm.
  • Giá thể đáy: $0,5\text{ kg}$ sỏi/đá dăm kích thước trung bình ($1-2\text{ cm}$) tạo vùng bám dính cho vi sinh vật và cố định hệ rễ.
  • Khung giàn mô hình: Khung sắt tĩnh điện kích thước $60\text{ cm} \times 60\text{ cm} \times 70\text{ cm}$.
  • Hệ thống chiếu sáng: 04 đèn LED quang hợp chuyên dụng cho pha sáng; hệ thống che sáng hoàn toàn cho pha tối.
  • Hệ thống thông gió: 04 quạt thông gió cưỡng bức ổn định nhiệt độ không khí ở mức $25^\circ\text{C} \pm 2^\circ\text{C}$.

Thiết bị đo đạc và phân tích hóa lý

  • Thiết bị đo đa chỉ tiêu: Milwaukee Mi805 (đo đồng thời pH, EC, TDS, Nhiệt độ).
  • Thiết bị đo oxy hòa tan: Milwaukee MW600 DO Meter (dải đo $0,0 - 19,9\text{ mg/L}$, độ chính xác $\pm 1,5%$).
  • Máy quang phổ đa thông số: Hanna HI83399-02 Multiparameter Photometer.

Phương trình động học hấp thụ và chuyển hóa dinh dưỡng

Quá trình xử lý sinh học diễn ra theo cơ chế chuyển hóa vi sinh vùng rễ kết hợp đồng hóa thực vật:

  1. Quá trình Nitrat hóa (Nitrification): $$\text{NH}_4^+ + 1,5\text{O}_2 \xrightarrow{\text{Nitrosomonas}} \text{NO}_2^- + \text{H}_2\text{O} + 2\text{H}^+$$ $$\text{NO}_2^- + 0,5\text{O}_2 \xrightarrow{\text{Nitrobacter}} \text{NO}_3^-$$

  2. Quá trình đồng hóa Nitơ và Photpho vào mô thực vật: $$\text{NO}_3^- / \text{NH}_4^+ + \text{PO}_4^{3-} + \text{CO}_2 + \text{H}_2\text{O} \xrightarrow[h\nu]{\text{Quang hợp}} \text{Sinh khối mới (Protein, DNA, ATP)}$$

  3. Hiệu suất xử lý ($H%$): $$H (%) = \frac{C_0 - C_t}{C_0} \times 100$$ Trong đó: $C_0$ là nồng độ ban đầu của chỉ tiêu ($\text{mg/L}$); $C_t$ là nồng độ tại thời điểm lấy mẫu $t$ ($\text{mg/L}$).

Phương pháp nghiên cứu (Methodology)

+-------------------------------------------------------------------------------+
|                    TIẾN TRÌNH THỰC NGHIỆM VÀ ĐẢM BẢO CHẤT LƯỢNG               |
|                                                                               |
|  [Lấy mẫu chuẩn]                                                              |
|   - TCVN 6663-1:2011 (ISO 5667-1): Kỹ thuật lấy mẫu nước mặt và nước thải.    |
|   - TCVN 6663-3:2003 (ISO 5667-3): Bảo quản và xử lý mẫu ở 4°C.               |
|                                                                               |
|  [Bố trí nghiệm thức (Randomized Block Design)]                               |
|   - Pha sáng (LC): n=3 bình thực nghiệm có cây + n=2 bình đối chứng không cây.|
|   - Pha tối (DC): n=3 bình thực nghiệm có cây + n=2 bình đối chứng không cây. |
|                                                                               |
|  [Quy chuẩn phân tích tiêu chuẩn]                                             |
|   - Amoni (NH4+-N): Phương pháp Nessler (DI426).                              |
|   - Nitrat (NO3--N): Phương pháp khử Cadmium.                                 |
|   - Nitrit (NO2--N): Phương pháp so màu Diazotization (Colorimetric).         |
|   - Photphat (PO43--P): Phương pháp Axit Ascorbic.                            |
|   - Kim loại nặng (Fe/Cu): Phương pháp TPTZ (Sắt) và Bicinchoninate (Đồng).   |
+-------------------------------------------------------------------------------+

Implementation và kết quả

Quy trình triển khai thực nghiệm

gantt
    title TIẾN ĐỘ THỰC HIỆN ĐỀ TÀI (THÁNG 08/2020 - THÁNG 10/2020)
    dateFormat  YYYY-MM-DD
    section Giai đoạn 1: Chuẩn bị
    Thu thập mẫu nước chăn nuôi (Long An)       :done, des1, 2020-08-01, 2020-08-07
    Gia công mô hình khung giàn, lắp đặt đèn     :done, des2, 2020-08-05, 2020-08-07
    section Giai đoạn 2: Vận hành 30 ngày
    Khởi động mẻ thực nghiệm ngày 0             :done, run1, 2020-08-07, 2020-08-08
    Lấy mẫu phân tích chu kỳ (5, 10, 15 ngày)    :done, run2, 2020-08-12, 2020-08-22
    Lấy mẫu phân tích chu kỳ (20, 25, 30 ngày)   :done, run3, 2020-08-27, 2020-09-06
    section Giai đoạn 3: Phân tích & Báo cáo
    Xử lý số liệu, phân tích sinh khối sấy khô  :done, res1, 2020-09-07, 2020-09-20
    So sánh quy chuẩn QCVN 08-MT và hoàn tất    :done, res2, 2020-09-21, 2020-10-15

Kết quả quan trắc các chỉ tiêu lý - hóa học

Tổng hợp động thái biến thiên các chỉ tiêu chất lượng nước qua 30 ngày xử lý:

Chỉ tiêu Mẫu ban đầu ($t_0$) Pha tối - Đối chứng ($t_{30}$) Pha tối - Có cây ($t_{30}$) Pha sáng - Đối chứng ($t_{30}$) Pha sáng - Có cây ($t_{30}$) QCVN 08-MT:2015 (Cột A2)
pH $6,90 \pm 0,05$ $7,12 \pm 0,08$ $7,05 \pm 0,04$ $7,35 \pm 0,06$ $7,20 \pm 0,05$ $6,0 - 8,5$
Nhiệt độ nước (°C) $28,2 \pm 0,3$ $22,0 \pm 0,2$ $22,5 \pm 0,1$ $22,1 \pm 0,2$ $22,07 \pm 0,15$ --
DO (mg/L) $5,35 \pm 0,12$ $1,70 \pm 0,10$ $1,60 \pm 0,08$ $2,00 \pm 0,11$ $1,80 \pm 0,09$ $\ge 5$
TDS (mg/L) $1050 \pm 25$ $954 \pm 39,5$ $1012,7 \pm 18$ $1474,5 \pm 30$ $1337 \pm 22$ --
$\text{NH}_4^+\text{-N}$ (mg/L) $70,07 \pm 1,2$ $24,52 \pm 0,8$ $6,31 \pm 0,4$ $1,40 \pm 0,1$ $0,70 \pm 0,05$ $0,3$
$\text{NO}_2^-\text{-N}$ (mg/L) $0,15 \pm 0,02$ $0,45 \pm 0,03$ $1,20 \pm 0,05$ $0,08 \pm 0,01$ $0,03 \pm 0,005$ $0,05$
$\text{NO}_3^-\text{-N}$ (mg/L) $2,10 \pm 0,15$ $3,50 \pm 0,20$ $4,80 \pm 0,22$ $1,10 \pm 0,08$ $0,65 \pm 0,04$ $5$
$\text{PO}_4^{3-}\text{-P}$ (mg/L) $145,2 \pm 4,5$ $162,0 \pm 5,1$ $178,5 \pm 6,0$ $112,0 \pm 4,0$ $65,56 \pm 2,5$ $0,2$
Đồng - Cu (mg/L) $0,69 \pm 0,03$ $0,15 \pm 0,01$ $0,08 \pm 0,01$ $0,05 \pm 0,005$ $0,02 \pm 0,002$ $0,2$
Sắt - Fe (mg/L) $2,85 \pm 0,10$ $1,10 \pm 0,08$ $0,95 \pm 0,05$ $0,60 \pm 0,04$ $0,35 \pm 0,02$ $1,5$
+---------------------------------------------------------------------------------+
|               HIỆU SUẤT XỬ LÝ CÁC CHỈ TIÊU CỐT LÕI (PHA SÁNG CÓ CÂY)            |
|                                                                                 |
|  Chỉ tiêu          Hiệu suất loại bỏ (%)                                         |
|  -----------------------------------------------------------------------------  |
|  NH4+-N           [==================================================]  98.9%   |
|  Cu               [================================================]    97.1%   |
|  Fe               [============================================]        87.7%   |
|  NO3--N           [===================================]                 69.0%   |
|  PO43--P          [============================]                        54.8%   |
+---------------------------------------------------------------------------------+

Phân tích động thái chất ô nhiễm và sinh thái thực vật

1. Động thái phân hủy Amoni ($\text{NH}_4^+\text{-N}$) và chu trình Nitơ

  • Tại pha sáng (LC), nồng độ $\text{NH}_4^+\text{-N}$ giảm mạnh từ $70,07\text{ mg/L}$ xuống còn $0,70\text{ mg/L}$ ở ngày 30 (hiệu suất đạt $98,9%$). Sự kết hợp giữa rễ cây Rau má Nhật và hệ vi sinh vật hiếu khí gắn trên giá thể sỏi giúp oxy hóa triệt để Amoni.
  • Tại pha tối (DC), cây thiếu ánh sáng dẫn đến ức chế quang hợp. Đến ngày thứ 10, tế bào thực vật bắt đầu hoại tử, phóng thích ngược chất hữu cơ làm $\text{NH}_4^+\text{-N}$ tăng vọt lên $101,01\text{ mg/L}$. Sau đó, nồng độ giảm dần nhờ quá trình lắng và phân hủy kỵ khí chậm, đạt hiệu suất $91%$ vào ngày 30.

2. Biến thiên Photphat ($\text{PO}_4^{3-}\text{-P}$)

  • Nồng độ $\text{PO}_4^{3-}\text{-P}$ ban đầu rất cao ($145,2\text{ mg/L}$). Ở pha sáng có thực vật, giá trị này giảm thấp nhất về $65,56\text{ mg/L}$ ở ngày 25 (hiệu suất xử lý $54,8%$).
  • Ở pha tối, do hiện tượng phân rã sinh khối rễ cây sau ngày 15, photpho nội bào tái hòa tan vào dung dịch, khiến nồng độ $\text{PO}_4^{3-}\text{-P}$ tăng lên mức $178,5\text{ mg/L}$.

3. Khả năng tích lũy kim loại nặng ($\text{Cu}$ và $\text{Fe}$)

  • Đồng ($\text{Cu}$) giảm từ $0,69\text{ mg/L}$ về $0,02\text{ mg/L}$ (đạt quy chuẩn QCVN 08-MT:2015).
  • Sắt ($\text{Fe}$) giảm từ $2,85\text{ mg/L}$ về $0,35\text{ mg/L}$ (đạt quy chuẩn QCVN 08-MT:2015).
  • Cơ chế chủ đạo là hấp phụ bề mặt rễ (Biosorption) và kết tủa hydroxide trên bề mặt giá thể sỏi. Khi thực vật chết đi ở pha tối sau 30 ngày, xuất hiện hiện tượng nhả ngược kim loại nhẹ vào môi trường nước ($0,08\text{ mg/L}$ ở DC so với $0,02\text{ mg/L}$ ở LC).

Tăng trưởng sinh khối cây Rau má Nhật

+-------------------------------------------------------------------------------+
|             BIẾN THIÊN TRỌNG LƯỢNG KHÔ (DRY WEIGHT) QUA 30 NGÀY THỬ NGHIỆM    |
|                                                                               |
|  Pha thử nghiệm    Ngày 0 (g/cây)    Ngày 20 (g/cây)   Ngày 30 (g/cây)        |
|  ---------------------------------------------------------------------------  |
|  Pha sáng (LC)     0.020 ± 0.002     0.085 ± 0.005     0.142 ± 0.008 (Sống)   |
|  Cây con mới (LC)  0.000             0.028 ± 0.003     0.065 ± 0.004 (Đâm chồi)|
|  Pha tối (DC)      0.010 ± 0.001     0.003 ± 0.001     0.000 (Chết rục)       |
+-------------------------------------------------------------------------------+

Ở pha sáng, cây Rau má Nhật thích nghi tốt với môi trường phú dưỡng, phát triển hệ rễ chùm dài $8 - 12\text{ cm}$, đường kính tán lá đạt $2 - 4\text{ cm}$. Đến ngày thứ 20, hệ thống xuất hiện các nhánh bò (stolons) và phát sinh các cây con (daughter plants), khẳng định khả năng chuyển hóa dinh dưỡng ô nhiễm thành sinh khối hữu dụng.

Đổi mới và đóng góp

Điểm đột phá kỹ thuật

  1. Lựa chọn thực vật có giá trị kép: Thay thế các loài thực vật thủy sinh truyền thống (như bèo tây, cỏ muỗi nước) bằng Rau má Nhật (Centella asiatica). Cây vừa có khả năng hấp thụ $\text{NH}_4^+$ và kim loại nặng cao, vừa tạo sinh khối an toàn, không có độc tính xâm lấn.
  2. Làm rõ vai trò then chốt của chu kỳ quang phân: Chứng minh bằng thực nghiệm định lượng rằng ánh sáng là biến số quyết định tính bền vững của hệ thống xử lý sinh học. Thiếu ánh sáng liên tục $>10\text{ ngày}$ sẽ kích hoạt quá trình tự phân hủy, biến hệ thống thực vật từ "bộ lọc" thành "nguồn phát thải ô nhiễm thứ cấp".
  3. Mô hình kinh tế tuần hoàn nông hộ: Tận dụng nguồn nitơ, photpho dư thừa trong nước thải chăn nuôi để nuôi dưỡng cây nguyên liệu, tạo nguồn thức ăn bổ sung giàu vi khoáng cho gia cầm hoặc chiết xuất thứ cấp.
+---------------------------------------------------------------------------------+
|                    SO SÁNH CÁC MÔ HÌNH THỰC VẬT THỦY SINH                       |
+--------------------------------+--------------------+---------------------------+
| Tiêu chí                       | Bèo tây truyền thống| Mô hình Rau má Nhật (Đề tài)|
+--------------------------------+--------------------+---------------------------+
| Hiệu suất xử lý NH4+-N         | 80 - 90%           | 98.9%                     |
| Nguy cơ tắc nghẽn dòng chảy    | Rất cao (xâm lấn)  | Thấp (dễ kiểm soát)       |
| Khả năng tận dụng sinh khối    | Thấp (độ ẩm 95%)   | Cao (thức ăn chăn nuôi)   |
| Giá trị thương mại sinh khối   | Không đáng kể      | 15.000 - 25.000 VNĐ/kg khô|
+--------------------------------+--------------------+---------------------------+

Ứng dụng thực tế và triển khai

Kịch bản triển khai tại nông hộ (Quy mô 20 - 50 đầu lợn)

[Nước thải chuồng nuôi]
       │
       ▼
[Hầm Biogas Composite (10-15 m³)]  ──> Thu hồi khí đốt sinh học
       │
       ▼
[Bể lắng lọc sỏi sơ cấp (2 m³)]    ──> Giữ lại cặn lơ lửng (SS)
       │
       ▼
[Bãi lọc sinh thái Rau má Nhật (15-20 m²)]
  - Lớp giá thể: Sỏi dăm 10-15 cm cố định rễ
  - Dòng chảy tràn bề mặt có kiểm soát (HRT = 7-10 ngày)
       │
       ▼
[Nguồn nước đạt chuẩn xả thải / Tái sử dụng tưới tiêu nông nghiệp]

Dự toán chi phí đầu tư và hiệu quả kinh tế (CAPEX/OPEX)

Bảng tính toán cho mô hình bãi lọc thực vật diện tích $20\text{ m}^2$ xử lý $2 - 3\text{ m}^3\text{ nước thải/ngày}$:

Hạng mục đầu tư Quy cách / Chủng loại Khối lượng Thành tiền (VNĐ)
Bể bạt HDPE / Khung định hình Bạt chống thấm HDPE 0,75 mm, khung gạch bao $20\text{ m}^2$ 2.500.000
Giá thể lọc Sỏi cuội, đá dăm kích thước $1-2\text{ cm}$ 1,5 tấn 1.200.000
Cây giống Rau má Nhật Cây giống khỏe mạnh, đồng đều 200 khóm 600.000
Đường ống và phụ kiện Ống PVC $\varnothing 60$, van điều tiết lưu lượng Trọn gói 700.000
Tổng chi phí đầu tư ban đầu (CAPEX) 5.000.000
Chi phí vận hành hàng năm (OPEX) Bảo dưỡng, cắt tỉa định kỳ 12 tháng 600.000

Đánh giá hoàn vốn (ROI)

  • Thu nhập từ sinh khối: Thu hoạch định kỳ $25 - 30\text{ kg sinh khối tươi/tháng}$ làm thức ăn bổ sung cho đàn gia cầm (tiết kiệm $\approx 1.800.000\text{ VNĐ/năm}$ tiền thức ăn hỗn hợp).
  • Tránh rủi ro xử phạt môi trường: Tiết kiệm chi phí xử phạt vi phạm hành chính về môi trường nông thôn.
  • Thời gian thu hồi vốn: Khoảng $10 - 14\text{ tháng}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ nhạy cảm ánh sáng: Hệ thống suy giảm hiệu suất nghiêm trọng nếu vận hành trong điều kiện râm mát kéo dài hoặc mật độ che phủ quá dày đặc.
  • Giới hạn độ sâu tầng nước: Chiều dài rễ cây Rau má Nhật ($8 - 15\text{ cm}$) giới hạn hiệu quả xử lý trong các thủy vực nước sâu ($>0,5\text{ m}$).
  • Xử lý Photpho chưa triệt để: Hiệu suất tách chiết $\text{PO}_4^{3-}\text{-P}$ chỉ đạt $54,8%$, cần kết hợp vật liệu lọc hấp phụ chuyên dụng (như xỉ than hoạt tính hoặc quặng laterite).

Hướng phát triển tiếp theo

  1. Thiết kế hệ thống bãi lọc thực vật dòng chảy ngầm đa tầng (Multi-stage Subsurface Flow Wetland) kết hợp lớp đệm giá thể giàu $\text{Fe/Al}$ để cố định Photpho.
  2. Ứng dụng điều khiển tự động chu kỳ chiếu sáng bổ sung bằng năng lượng mặt trời tại các trang trại quy mô lớn.
  3. Nghiên cứu sâu về hàm lượng dược tính (hoạt chất saponin, triterpenoids) tích lũy trong sinh khối Rau má Nhật khi nuôi trồng trong môi trường nước thải nông nghiệp.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------------+
|                        CÁC NHÓM HƯỞNG LỢI TỪ ĐỀ TÀI                            |
|                                                                                |
|  [Hộ nông dân & Trang trại]                                                    |
|   - Tiếp cận giải pháp xử lý nước thải chi phí thấp, dễ tự chế tạo.            |
|   - Tận dụng sinh khối giàu dinh dưỡng nuôi gia cầm, lợn, cá.                  |
|                                                                                |
|  [Kỹ sư môi trường & Doanh nghiệp]                                            |
|   - Sở hữu bộ số liệu động thái phân hủy chất ô nhiễm thực nghiệm chính xác.   |
|   - Tích hợp module xử lý sinh học thực vật vào các trạm xử lý nước thải.      |
|                                                                                |
|  [Nhà nghiên cứu & Sinh viên]                                                  |
|   - Nguồn tham khảo chuẩn mực về phương pháp bố trí thí nghiệm đối chứng sáng/tối.|
|   - Cung cấp dữ liệu thực nghiệm phục vụ mô hình hóa động học xử lý sinh học.  |
+--------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Nồng độ nước thải sau Biogas quá đặc có làm chết cây Rau má Nhật không?

Nước thải sau Biogas có nồng độ chất hữu cơ và muối khoáng rất cao. Đối với các trang trại nuôi lợn mật độ lớn, nước thải sau hầm biogas cần được lắng sơ cấp và pha loãng tỷ lệ $1:1$ đến $1:3$ với nước rửa chuồng hoặc dẫn qua bể lọc sỏi trước khi đưa vào bãi lọc sinh học để tránh hiện tượng sốc tải trọng và cháy lá thực vật do nồng độ muối khoáng quá cao.

2. Cần diện tích bao nhiêu để xử lý nước thải cho hộ nuôi 30 con lợn?

Với quy mô 30 con lợn, lưu lượng nước thải sau Biogas khoảng $0,6 - 1,0\text{ m}^3\text{/ngày}$. Cần thiết kế bãi lọc sinh thái Rau má Nhật diện tích khoảng $12 - 15\text{ m}^2$, chiều sâu tầng nước duy trì ở mức $15 - 25\text{ cm}$, thời gian lưu nước ($\text{HRT}$) tối thiểu 7 ngày để đảm bảo hiệu suất xử lý $\text{NH}_4^+$ đạt trên $90%$.

3. Sinh khối Rau má Nhật sau khi xử lý nước thải có an toàn làm thức ăn chăn nuôi?

Kết quả nghiên cứu cho thấy hàm lượng kim loại nặng tích lũy trong thân lá ở pha sáng đạt ngưỡng an toàn theo tiêu chuẩn thức ăn gia súc. Tuy nhiên, trước khi cho gia súc/gia cầm ăn, cần rửa sạch phần bùn bám ở rễ và phơi héo hoặc ủ chua sinh học để tiêu diệt các vi khuẩn bám dính bề mặt.

4. Hệ thống có phát sinh mùi hôi hoặc muỗi không?

Nhờ cơ chế làm thoáng mặt nước kết hợp với hệ thực vật nổi phủ kín, mùi hôi từ nước thải sau Biogas giảm hơn $80%$ sau 5 ngày lưu nước. Để ngăn ngừa muỗi đẻ trứng, có thể thả ghép các loài cá nhỏ ăn bọ gậy (như cá bảy màu) vào bể lọc sinh học.

5. Tại sao trong điều kiện thiếu sáng cây Rau má Nhật lại làm nước ô nhiễm hơn?

Khi không có ánh sáng, thực vật ngừng quá trình quang hợp, chuyển sang hô hấp yếm khí và cạn kiệt nguồn năng lượng dự trữ. Sau $10 - 15\text{ ngày}$, mô tế bào rễ và thân bị thối rữa, giải phóng toàn bộ lượng nitơ hữu cơ, photpho và khoáng chất đã tích lũy ngược trở lại nguồn nước, làm nồng độ $\text{NH}_4^+$ tăng vọt từ $70\text{ mg/L}$ lên $101\text{ mg/L}$.

Kết luận

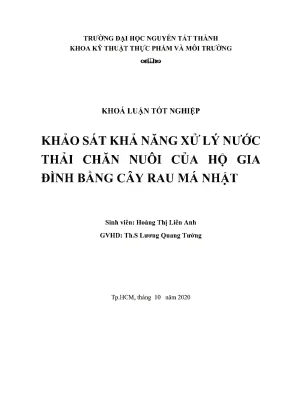

Đề tài tốt nghiệp "Khảo sát khả năng xử lý nước thải chăn nuôi của hộ gia đình bằng cây Rau má Nhật" đã chứng minh tính khả thi, hiệu quả vượt trội và tính bền vững của công nghệ xử lý sinh học bằng thực vật thủy sinh (Phytoremediation).

  • Về mặt kỹ thuật: Hệ thống đạt hiệu suất loại bỏ $98,9%$ đối với Amoni ($\text{NH}_4^+\text{-N}$), $97,1%$ đối với Đồng ($\text{Cu}$), $87,7%$ đối với Sắt ($\text{Fe}$) trong chu kỳ 30 ngày ở điều kiện có ánh sáng, đưa các chỉ số ô nhiễm về ngưỡng đạt chuẩn theo QCVN 08-MT:2015/BTNMT.
  • Về mặt sinh thái & kinh tế: Đề tài thiết lập mô hình tuần hoàn chất dinh dưỡng, biến nguồn nước thải chăn nuôi độc hại thành nguồn sinh khối thực vật hữu ích, tạo động lực kinh tế cho người nông dân chủ động bảo vệ môi trường nông thôn.

Mô hình mở ra hướng đi thực tiễn, chi phí thấp cho các vùng chăn nuôi tập trung tại Đồng bằng sông Cửu Long và các vùng nông thôn trên toàn quốc, góp phần thúc đẩy nền nông nghiệp sinh thái tuần hoàn và bền vững.
