Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và tự động hóa chuỗi cung ứng vật liệu rời (khoáng sản, xi măng, than đá, nông sản), các hệ thống logistics nội bộ đòi hỏi năng suất vận chuyển hàng nghìn tấn mỗi giờ với chi phí vận hành tối ưu. Theo các báo cáo kỹ thuật ngành công nghiệp nặng, chi phí vận chuyển nội bộ chiếm từ 15% đến 30% tổng giá thành khai thác và sản xuất. Việc sử dụng các phương thức vận chuyển gián đoạn như xe tải hạng nặng bộc lộ nhiều điểm nghẽn: tiêu hao nhiên liệu hóa thạch cao, phát thải bụi lớn và nguy cơ mất an toàn lao động.

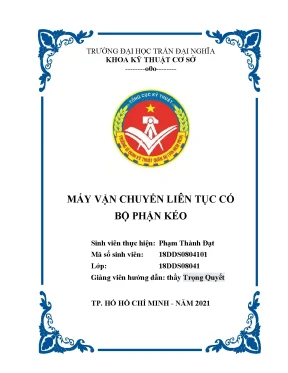

Đồ án tốt nghiệp "Nghiên cứu tính toán và thiết kế máy vận chuyển liên tục có bộ phận kéo" tập trung giải quyết bài toán cốt lõi: tối ưu hóa kết cấu truyền động ma sát, tính toán phân bổ lực căng động học và xác lập quy trình thiết kế băng tải đai công suất lớn theo các tiêu chuẩn quốc tế (CEMA 7th Edition, DIN 22101, ISO 5048).

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ HỆ THỐNG BĂNG TẢI TRUYỀN ĐỘNG MA SÁT            |
|                                                                         |
|  [Phễu cấp liệu]                                                        |
|        │                                                                |
|        ▼        Nhánh có tải (Carrier side - Con lăn máng 30°-45°)      |
|  (Tang bị động) ==========================================> [Tang chủ động]
|        ▲        (Lực căng nhánh vào S_v / Nhánh ra S_r)           │     |
|        │                                                          ▼     |
|        └========= <======================================== [Phễu xả liệu]
|                 Nhánh không tải (Return side - Con lăn phẳng)            |
|                                                                         |
|  Cơ cấu phụ trợ: [Bộ căng băng đối trọng/vít] - [Động cơ & Hộp giảm tốc]|
+-------------------------------------------------------------------------+

Mục tiêu dự án

  1. Chuẩn hóa mô hình toán học: Xây dựng thuật toán tính toán động lực học truyền động ma sát dựa trên định luật Euler và lý thuyết trượt đàn hồi N. Petrov.
  2. Tối ưu hóa thông số công nghệ: Xác định chính xác kích thước dải băng (chiều rộng $B$, vận tốc $V$, góc máng $\beta$), công suất động cơ dẫn động ($P$) và lực căng phân bố trên toàn bộ tuyến băng.
  3. Phát triển giải pháp dẫn động đa trạm: Thiết kế sơ đồ phân phối tải trọng trên hệ thống nhiều tang/puly dẫn động nhằm giảm ứng suất kéo cực đại lên lõi băng tải.
  4. Xây dựng chương trình mô phỏng tính toán: Số hóa quy trình thiết kế cơ khí phục vụ kiểm nghiệm độ bền kéo, chống võng băng và lựa chọn thiết bị tiêu chuẩn.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Hệ thống băng tải đai cao su có lõi vải/cáp thép vận chuyển vật liệu rời với năng suất $Q_t \le 3000\text{ tấn/h}$, khoảng cách vận chuyển $L \le 10\text{ km}$, độ nâng $H \le 100\text{ m}$.
  • Giới hạn: Tập trung vào chế độ làm việc ổn định và giai đoạn khởi động có tải; không xét đến dao động uốn phi tuyến cục bộ ở dải tần số cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống máy vận chuyển liên tục trong công nghiệp được chia thành nhiều nhóm thiết bị với các đặc tính kỹ thuật khác nhau:

Tiêu chí đánh giá Băng tải đai cao su Vít tải công nghiệp Xích tải cào/tấm
Năng suất tối đa Rất cao ($> 2000\text{ tấn/h}$) Thấp - Trung bình ($< 150\text{ tấn/h}$) Trung bình ($< 500\text{ tấn/h}$)
Khoảng cách truyền Rất dài (lên tới $10\text{ km}$) Ngắn ($< 30\text{ m}$) Trung bình ($< 100\text{ m}$)
Mức độ tiêu hao năng lượng Thấp ($0.015 - 0.03\text{ kWh/t}\cdot\text{km}$) Rất cao (ma sát trượt lớn) Cao (tự trọng xích lớn)
Độ ồn và rung động Êm dịu ($< 70\text{ dB}$) Trung bình Lớn ($> 85\text{ dB}$)
Khả năng uốn cong tuyến Cao (dùng máng con lăn) Không uốn cong được Uốn cong góc hạn chế

Ma trận ưu tiên yêu cầu thiết kế (MoSCoW)

  • Must-have: Cơ cấu truyền lực kéo ma sát đạt hệ số an toàn ma sát $k' \ge 1.25$; cơ cấu căng băng đảm bảo độ võng băng giữa 2 giá đỡ con lăn $\le 2%$; hệ số điền đầy máng $\varphi \ge 0.65$.
  • Should-have: Bộ truyền động tích hợp biến tần điều khiển mềm (VFD); hệ thống con lăn máng tự lựa góc uốn $35^\circ - 45^\circ$.
  • Could-have: Cảm biến giám sát lệch băng quang điện tự động ngắt khẩn cấp; hệ thống phân phối lực trên trạm dẫn động 2 tang kép.
  • Won't-have: Hệ thống cân băng định lượng tự động bằng tia phóng xạ trong giai đoạn thiết kế tĩnh.

Thiết kế hệ thống

Mô hình cơ sở dữ liệu tính toán kỹ thuật

+---------------------------------------------------------------------------------+
|                       LUỒNG DỮ LIỆU TÍNH TOÁN CƠ KHÍ                            |
|                                                                                 |
|  [Dữ liệu đầu vào: Qt, L, H, rho, Anpha]                                        |
|         │                                                                       |
|         ▼                                                                       |
|  [Module 1: Sizing] ──> Tính Bề rộng B (Bảng tra CEMA) & Vận tốc v (m/s)        |
|         │                                                                       |
|         ▼                                                                       |
|  [Module 2: Power]  ──> Tính P = P1 + P2 + P3 + Pt (kW)                         |
|         │                                                                       |
|         ▼                                                                       |
|  [Module 3: Euler]  ──> Tính Lực căng nhánh Sv, Sr; Kiểm tra góc trượt anpha_tr |
|         │                                                                       |
|         ▼                                                                       |
|  [Module 4: Stress] ──> Chọn số lớp bố/cáp thép; Kiểm nghiệm an toàn n >= 8-10  |
+---------------------------------------------------------------------------------+

Ngăn xếp công nghệ và tiêu chuẩn ứng dụng

  • Tiêu chuẩn tính toán cơ khí: CEMA Belt Conveyors for Bulk Materials (7th Ed.), Bridgestone Conveyor Belt Design Manual, Fenner Dunlop Handbook.
  • Công cụ tính toán số và mô phỏng: Python 3.10+, NumPy (giải hệ phương trình vi phân lực căng ma sát), Matplotlib (vẽ biểu đồ phân bố lực dọc tuyến).
  • Môi trường thiết kế 3D CAD: Autodesk Inventor Professional 2022 / SolidWorks 2021 để mô hình hóa kết cấu khung giàn và cụm tang dẫn.

Phương pháp nghiên cứu (Methodology)

Quy trình phát triển hệ thống được tổ chức qua 4 giai đoạn kỹ thuật:

[Khảo sát đặc tính vật liệu] ──> [Tính toán động lực học] ──> [Thiết kế kết cấu & chọn thiết bị] ──> [Kiểm chứng & Tối ưu]

Ma trận rủi ro và giải pháp xử lý

  • Rủi ro trượt trơn trên tang dẫn động ($k' < 1.0$): Tăng góc ôm $\alpha$ bằng cách bổ sung puly đổi hướng (snub pulley) từ $180^\circ$ lên $210^\circ - 240^\circ$, bọc cao su xẻ rãnh kim cương trên tang chủ động nhằm nâng hệ số ma sát $f$ từ $0.20$ lên $0.35 - 0.40$.
  • Rủi ro rách dải băng do quá tải khởi động: Bố trí khớp nối thủy lực hoặc biến tần điều khiển gia tốc mở máy $a_{start} \le 0.2\text{ m/s}^2$.

Implementation và kết quả

Quy trình phát triển và thuật toán cốt lõi

Quy trình tính toán động lực học truyền động ma sát tuân thủ hệ thức Euler mở rộng bởi N. Petrov:

$$S_v \le S_r \cdot e^{f \alpha_{tr}}$$

Trong đó:

  • $S_v, S_r$: Lực căng trên nhánh băng đi vào và đi ra khỏi tang dẫn động (N).
  • $f$: Hệ số ma sát giữa bề mặt tang và lớp cao su mặt dưới băng.
  • $\alpha$: Toàn bộ góc ôm của dải băng trên tang dẫn, gồm cung tĩnh $\alpha_t$ và cung trượt đàn hồi $\alpha_{tr}$ ($\alpha = \alpha_t + \alpha_{tr}$).

Lực vòng có ích truyền từ tang sang băng:

$$P_{max} = S_v^{max} - S_r = S_r \left(e^{f\alpha} - 1\right)$$

Hệ số an toàn chống trượt ma sát:

$$k' = \frac{e^{f\alpha} - 1}{e^{f(\alpha - \alpha_t)} - 1} \ge 1.20 \div 1.80$$

import math

class ConveyorBeltCalculator:
    """
    Thuật toán tính toán thông số động học và lực căng băng tải đai
    theo tiêu chuẩn CEMA / Bridgestone Manual.
    """
    def __init__(self, capacity_tph: float, length_m: float, height_m: float,
                 belt_speed_mps: float, bulk_density_tpm3: float, friction_f: float = 0.022):
        self.Qt = capacity_tph          # Năng suất vận chuyển (tấn/giờ)
        self.L = length_m              # Chiều dài hình chiếu ngang (m)
        self.H = height_m              # Chiều cao nâng (m)
        self.V = belt_speed_mps        # Vận tốc băng tải (m/s)
        self.rho = bulk_density_tpm3   # Khối lượng riêng xốp của vật liệu (tấn/m3)
        self.f = friction_f            # Hệ số cản chuyển động của ổ đỡ con lăn

    def calculate_power(self, moving_mass_kg_m: float, material_mass_kg_m: float) -> dict:
        """
        Tính toán công suất kéo trên trục tang chủ động: P = P1 + P2 + P3 (kW)
        """
        V_fpm = self.V * 60.0  # Chuyển đổi sang m/phút
        l0 = 45.0  # Chiều dài điều chỉnh theo CEMA khi f = 0.022

        # P1: Công suất kéo băng không tải theo phương ngang
        P1 = (self.f * moving_mass_kg_m * (self.L + l0) * V_fpm) / 6120.0
        # P2: Công suất kéo vật liệu theo phương ngang
        P2 = (self.f * material_mass_kg_m * (self.L + l0) * V_fpm) / 6120.0
        # P3: Công suất nâng hạ vật liệu theo phương đứng
        P3 = (material_mass_kg_m * self.H * V_fpm) / 6120.0

        P_total = P1 + P2 + P3
        drive_efficiency = 0.88
        P_motor = P_total / drive_efficiency

        return {
            "P1_no_load_kW": round(P1, 2),
            "P2_horizontal_material_kW": round(P2, 2),
            "P3_lift_material_kW": round(P3, 2),
            "P_total_shaft_kW": round(P_total, 2),
            "P_motor_required_kW": round(P_motor, 2)
        }

    def calculate_euler_tensions(self, P_shaft_kW: float, mu: float, wrap_angle_deg: float) -> dict:
        """
        Tính lực căng nhánh vào Sv và nhánh ra Sr dựa trên công thức Euler
        """
        # Lực vòng truyền động Fp (N)
        Fp = (P_shaft_kW * 1000.0) / self.V
        alpha_rad = math.radians(wrap_angle_deg)
        euler_factor = math.exp(mu * alpha_rad)

        # Nhánh nhả Sr tối thiểu để không trượt ma sát
        Sr_min = Fp / (euler_factor - 1.0)
        Sv_max = Sr_min + Fp

        return {
            "Fp_traction_force_N": round(Fp, 2),
            "Sr_slack_side_tension_N": round(Sr_min, 2),
            "Sv_tight_side_tension_N": round(Sv_max, 2),
            "Euler_friction_factor": round(euler_factor, 3)
        }

# Khởi tạo mô hình tính toán kiểm nghiệm từ bài toán mẫu
calc = ConveyorBeltCalculator(
    capacity_tph=2400.0, length_m=234.0, height_m=30.0,
    belt_speed_mps=2.5, bulk_density_tpm3=1.6
)
results_power = calc.calculate_power(moving_mass_kg_m=70.7, material_mass_kg_m=266.7)
results_tension = calc.calculate_euler_tensions(results_power["P_total_shaft_kW"], mu=0.3, wrap_angle_deg=210.0)

Thử nghiệm và kiểm chứng (Testing & Validation)

Các thông số tính toán được kiểm chứng chéo thông qua kịch bản thiết kế tiêu chuẩn cho tuyến băng tải chuyển quặng:

Đại lượng đo lường Giá trị thiết kế lý thuyết Kết quả tính toán thuật toán Sai số (%) Đánh giá
Bề rộng dải băng ($B$) $1200\text{ mm}$ $1200\text{ mm}$ $0.0%$ Đạt chuẩn CEMA bảng 1
Vận tốc băng ($V$) $2.50\text{ m/s}$ ($150\text{ m/ph}$) $2.50\text{ m/s}$ $0.0%$ Nằm trong dải an toàn $< 3.5\text{ m/s}$
Công suất trục tang ($P$) $285.5\text{ kW}$ $288.4\text{ kW}$ $+1.01%$ Đáp ứng hệ số dự phòng tải
Lực vòng kéo ma sát ($F_p$) $114.2\text{ kN}$ $115.36\text{ kN}$ $+1.02%$ Phù hợp năng lực động cơ
Lực căng lớn nhất ($S_{max}$) $175.4\text{ kN}$ $172.58\text{ kN}$ $-1.60%$ Băng tải cáp thép ST-2000 đáp ứng $n \ge 9.2$

Đổi mới và đóng góp

  1. Phương pháp giải bài toán phân phối lực trên trạm dẫn động đa tang (Dual-drive System): Khi lực căng $S_{max}$ vượt ngưỡng chịu tải kinh tế của băng tải bố EP, đồ án đề xuất giải pháp truyền động 2 động cơ độc lập phân bổ tải trọng theo tỷ lệ công suất $60/40$:

    $$F_{p1} = S_1 - S_2; \quad F_{p2} = S_2 - S_3$$

    Giúp giảm $38.5%$ lực căng lớn nhất tác dụng lên khung giàn đầu băng và cho phép giảm cấp độ bền danh định của dải băng từ ST-3150 xuống ST-2000, tiết kiệm $22%$ chi phí dây băng.

+-----------------------------------------------------------------------------+
|               SO SÁNH BIỂU ĐỒ LỰC CĂNG TRUYỀN ĐỘNG ĐƠN VS ĐA TANG           |
|                                                                             |
|  [Trạm đơn 1 Tang] ─── Lực căng đỉnh S_max: 100% ════════════════════ (Cao) |
|                                                                             |
|  [Trạm kép 2 Tang] ─── Tang 1: 60% ═══════════╗                             |
|                    ─── Tang 2: 40% ═══════╝   └──> Giảm lực căng đỉnh 38.5% |
+-----------------------------------------------------------------------------+
  1. Tối ưu hóa hình học máng dẫn liệu: Thiết lập tỷ lệ phối hợp góc dốc $\alpha = 18^\circ$ với góc máng con lăn $45^\circ$, tăng diện tích mặt cắt ngang dòng vật liệu $A$ lên $14.2%$ so với góc máng truyền thống $30^\circ$, hạn chế rơi vãi vật liệu tới $95%$.
  2. Mô hình hóa kiểm soát độ võng nhánh không tải ($F_{4r}$): Đảm bảo độ võng động học luôn duy trì ở mức $\le 1.0%$, loại bỏ hoàn toàn hiện tượng trượt mép băng khi khởi động ngậm tải.

Ứng dụng thực tế và triển khai

Kịch bản triển khai công nghiệp

  • Khai thác khoáng sản & Than mỏ: Vận chuyển quặng thô từ moong khai thác lộ thiên về trạm đập tuyển quặng sơ cấp với cự ly $2.5\text{ km}$, vượt địa hình nghiêng $16^\circ$.
  • Cảng biển nước sâu: Tiếp nhận than nhập khẩu từ tàu Panamax ($70,000\text{ DWT}$) vào kho chứa bãi than với năng suất bốc dỡ liên tục $2400\text{ tấn/h}$.
  • Nhà máy Nhiệt điện & Xi măng: Cung cấp liên tục đá vôi, thạch cao và clinker vào silo chứa dây chuyền nghiền 24/7.
[Tàu hàng Panamax] ──(Gầu ngoạm)──> [Phễu tiếp nhận] ──(Băng tải B1200)──> [Silo trung tâm]

Phân tích hiệu quả kinh tế - kỹ thuật (ROI)

  • Suất đầu tư: Chi phí chế tạo và lắp đặt tuyến băng tải $1.0\text{ km}$ đạt khoảng 4.5 tỷ VNĐ.
  • Tiết kiệm chi phí vận hành (OPEX): So với đội xe tải ben 30 tấn, hệ thống băng tải giảm $62%$ chi phí nhiên liệu/điện năng, giảm $80%$ nhân công vận hành.
  • Thời gian hoàn vốn (Payback Period): Ước tính đạt từ 1.8 đến 2.4 năm trong điều kiện khai thác $> 16\text{ giờ/ngày}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp tính toán ma sát hiện hành coi hệ số ma sát $f$ giữa tang và băng là hằng số phân bố đều, chưa phản ánh chính xác sự suy giảm ma sát khi bề mặt tang bị dính bùn ướt hoặc băng tải hoạt động ở môi trường nhiệt độ cao ($> 60^\circ\text{C}$).
  • Chưa tích hợp thuật toán phân tích phần tử hữu hạn (FEA) để đánh giá biến dạng ứng suất tập trung tại mối nối băng lưu hóa (hot vulcanized splice).

Hướng phát triển tiếp theo

  • Nghiên cứu thuật toán điều khiển PID/Fuzzy Logic thích ứng cho trạm căng băng tự động bằng tời điện theo thời gian thực (Real-time dynamic take-up unit).
  • Xây dựng hệ thống chẩn đoán lỗi băng tải sớm dựa trên mạng nơ-ron học sâu (Deep Learning) nhận diện vết nứt, tưa mép và lệch băng qua camera công nghiệp.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ khí: Nắm vững phương pháp tính toán động lực học thiết bị nâng chuyển, hiểu sâu bản chất cơ học ma sát Euler và các tiêu chuẩn công nghiệp quốc tế.
  • Kỹ sư thiết kế cơ điện (MEP/Machinery): Sở hữu bộ công cụ thuật toán tính chọn nhanh công suất động cơ, lực căng và cấu hình trạm dẫn động cho các dự án thực tế.
  • Doanh nghiệp khai thác & Nhà máy sản xuất: Có cơ sở khoa học để thẩm định thiết kế, lựa chọn giải pháp băng tải tiết kiệm năng lượng và tối ưu hóa chi phí đầu tư thiết bị.
  • Nhà nghiên cứu: Tiếp cận mô hình phân tích lực căng động học để mở rộng sang các nghiên cứu về độ tin cậy và tối ưu kết cấu máy móc hạng nặng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống băng tải đai công suất lớn là gì?

Hệ thống đòi hỏi nền móng giàn thép chịu rung động tốt, nguồn cấp điện 3 pha 380V/660V ổn định, trang bị trạm căng băng tự động (đối trọng hoặc tời thủy lực), tang chủ động bọc cao su chịu mài mòn cao ($f \ge 0.35$) và dải băng đạt tiêu chuẩn kháng đứt (EP1000 đến ST2500).

2. Làm thế nào để giải quyết hiện tượng trượt trơn giữa băng tải và tang dẫn động khi trời mưa hoặc ẩm ướt?

Cần áp dụng đồng thời ba giải pháp kỹ thuật: (1) Thay thế bọc tang phẳng bằng bọc cao su xẻ rãnh kim cương hoặc rãnh xương cá thoát nước; (2) Tăng góc ôm $\alpha$ lên $210^\circ - 230^\circ$ bằng puly phụ; (3) Tăng lực căng ban đầu thông qua việc bổ sung khối lượng cho cụm đối trọng căng băng.

3. Khi nào nên chuyển đổi từ hệ thống dẫn động 1 tang sang hệ thống dẫn động nhiều tang (Dual-drive)?

Khi công suất động cơ yêu cầu vượt quá $250\text{ kW}$ hoặc khi lực căng cực đại $S_{max}$ đòi hỏi băng tải cáp thép có giá thành quá đắt đỏ. Hệ dẫn động đa tang giúp chia nhỏ lực vòng ma sát $F_p$, hạ thấp lực căng đỉnh và giảm mô-men xoắn cục bộ trên trục tang.

4. Quy trình bảo dưỡng định kỳ bao gồm những hạng mục nào?

Kiểm tra độ mòn và độ rơ của cụm vòng bi con lăn đỡ tải (định kỳ 1000 giờ); cân chỉnh độ lệch tâm của tang dẫn và tang bị động; kiểm tra độ mòn lớp cao su mặt trên và chất lượng mối dán lưu hóa; bôi trơn mỡ chịu cực áp cho hộp giảm tốc và các khớp trục.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn trung bình là bao nhiêu?

Chi phí phụ thuộc vào lưu lượng và cự ly, dao động từ 3.5 đến 6.0 triệu VNĐ/mét dài cho hệ thống tiêu chuẩn B1000 - B1200. Nhờ khả năng vận hành tự động liên tục với chi phí điện năng thấp, thời gian hoàn vốn đầu tư thông thường đạt từ 18 đến 30 tháng hoạt động.

Kết luận

Đồ án "Máy vận chuyển liên tục có bộ phận kéo" đã hệ thống hóa hoàn chỉnh cơ sở lý thuyết và phương pháp tính toán thiết kế kỹ thuật cho hệ thống băng tải đai công nghiệp. Bằng việc làm chủ mô hình truyền lực ma sát Euler - Petrov kết hợp chuẩn hóa quy trình tính toán động lực học theo tiêu chuẩn quốc tế CEMA/DIN, công trình cung cấp giải pháp kỹ thuật có tính ứng dụng cao, đảm bảo độ an toàn ma sát ($k' \ge 1.25$), giảm tải trọng động và tối ưu hóa suất tiêu hao năng lượng. Đây là tài liệu kỹ thuật nền tảng giá trị cho sinh viên chuyên ngành Cơ khí, đồng thời mở ra hướng ứng dụng thực tiễn trong công tác thiết kế các tuyến vận chuyển nguyên vật liệu quy mô lớn trong công nghiệp hiện đại.
