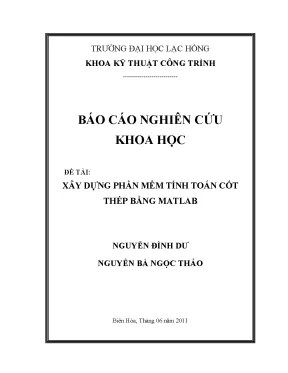

Báo Cáo Nghiên Cứu Khoa Học: Xây Dựng Phần Mềm Tính Toán Cốt Thép Bằng MATLAB Theo Tiêu Chuẩn Việt Nam

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính: Làm thế nào để xây dựng một công cụ tự động hóa tính toán cốt thép cho các cấu kiện bê tông cốt thép (dầm, cột, khung phẳng 2D) với độ chính xác cao, giao diện trực quan, hoàn toàn miễn phí và tuân thủ chặt chẽ Tiêu chuẩn Thiết kế Kết cấu Bê tông cốt thép Việt Nam (TCXDVN 356:2005)?
  • Phương pháp nghiên cứu: Đề tài tiến hành hệ thống hóa lý thuyết trạng thái giới hạn theo TCXDVN 356:2005 kết hợp đối chiếu với các tiêu chuẩn quốc tế (BS 8110, Eurocode 2, ACI 318); đồng thời sử dụng ngôn ngữ lập trình kỹ thuật MATLAB để xây dựng thuật toán xử lý dữ liệu ma trận nội lực, thiết kế giao diện tương tác người dùng (GUI) và tự động hóa trích xuất dữ liệu hai chiều với Microsoft Excel.
  • Phát hiện chính: Thuật toán tính toán giải quyết thành công bài toán tính cốt thép dọc, cốt đai cho dầm chữ nhật, dầm chữ T (cốt đơn, cốt kép) và cột chịu nén lệch tâm phẳng, lệch tâm xiên, kể đến uốn dọc. Kết quả phân tích đối chiếu cho thấy tính toán theo TCXDVN 356:2005 đem lại giải pháp bố trí thép kinh tế và phù hợp với thực tiễn vật liệu xây dựng tại Việt Nam.
  • Ý nghĩa thực tiễn: Nghiên cứu mang lại một phần mềm tính toán kết cấu tin cậy, miễn phí bản quyền, giúp tối ưu hóa thời gian tính toán cho kỹ sư xây dựng và trở thành công cụ hỗ trợ giảng dạy, thực hiện đồ án chuyên ngành hiệu quả cho sinh viên.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong lĩnh vực tư vấn thiết kế xây dựng công trình dân dụng và công nghiệp tại Việt Nam, công tác tính toán và bố trí cốt thép cho cấu kiện bê tông cốt thép (BTCT) là khâu then chốt, quyết định đến khả năng chịu lực an toàn và hiệu quả kinh tế của toàn bộ dự án. Với sự phát triển của công nghệ thông tin, các kỹ sư kết cấu thường sử dụng các phần mềm phân tích phần tử hữu hạn thương mại nổi tiếng như SAP2000, ETABS hoặc SAFE để tìm nội lực.

Tuy nhiên, thực trạng ứng dụng phần mềm tính toán kết cấu tại Việt Nam đang đối mặt với hai rào cản lớn:

  1. Sự bất cập về tiêu chuẩn thiết kế: Hầu hết các phần mềm thương mại ngoại nhập đều được lập trình dựa trên các bộ tiêu chuẩn của phương Tây như ACI 318 (Mỹ), Eurocode 2 (Châu Âu) hay BS 8110 (Anh). Việc áp dụng trực tiếp các tiêu chuẩn này vào các dự án trong nước gặp xung đột về mặt pháp lý và sai lệch về hệ số an toàn vật liệu, phương pháp xác định cường độ tính toán theo quy chuẩn Việt Nam.
  2. Rào cản chi phí bản quyền và tính tiện dụng: Các gói phần mềm chuyên dụng thường có chi phí bản quyền rất cao, gây khó khăn cho các công ty tư vấn vừa và nhỏ, cũng như sinh viên ngành xây dựng. Một số kỹ sư tự khắc phục bằng bảng tính Excel rời rạc, dễ phát sinh sai sót trong quá trình nhập liệu thủ công và khó kiểm soát chất lượng.

Nghiên cứu "Xây dựng phần mềm tính toán cốt thép bằng MATLAB" do nhóm tác giả tại Khoa Kỹ thuật Công trình – Trường Đại học Lạc Hồng thực hiện vào tháng 06/2011 đã giải quyết trực tiếp khoảng trống công nghệ này. Bằng việc tận dụng thế mạnh xử lý số học, giải thuật ma trận mạnh mẽ và khả năng xây dựng giao diện đồ họa (GUI) của MATLAB, đề tài cung cấp một giải pháp phần mềm độc lập, nội địa hóa, đáp ứng tính cấp bách trong thực hành thiết kế xây dựng và học thuật.

Phương pháp luận và cách tiếp cận (350-400 từ)

Nghiên cứu được thiết kế theo quy trình kết hợp chặt chẽ giữa nghiên cứu lý thuyết cơ học kết cấu, phân tích đối chuẩn tiêu chuẩn kỹ thuật và kỹ thuật lập trình ứng dụng.

1. Cơ sở lý thuyết và mô hình tính toán

Nghiên cứu thiết lập hệ thống phương trình cân bằng phi tuyến và trạng thái giới hạn cho từng loại cấu kiện theo TCXDVN 356:2005:

  • Cấu kiện dầm chịu uốn: Xét tiết diện chữ nhật và tiết diện chữ T. Thiết lập bài toán kiểm tra vị trí trục trung hòa đi qua cánh ($M \le R_b h'_f b'_f (h_0 - 0.5 h'_f)$) hoặc qua sườn để phân nhánh tính toán cốt đơn ($\xi \le \xi_R$) hoặc cốt kép ($\xi > \xi_R$).
  • Cấu kiện dầm chịu cắt: Tính toán khả năng chịu cắt của bê tông và cốt đai theo điều kiện không nứt nghiêng trên dải bê tông giữa các vết nứt xiên.
  • Cấu kiện cột chịu nén lệch tâm: Mô hình hóa bài toán nén lệch tâm phẳng một phương (bao gồm cốt thép đặt tập trung và thép phân bố nhiều lớp), nén lệch tâm xiên (quy đổi về nén lệch tâm phẳng tương đương) và xét tới hệ số uốn dọc $\eta$ của cột mảnh.

2. Thuật toán và kỹ thuật lập trình MATLAB

  • Xây dựng cấu trúc GUI: Sử dụng hệ thống điều khiển uicontrol, uipanel, và figure để xây dựng giao diện đồ họa thân thiện. Thiết kế các trường tương tác: lựa chọn cấp độ bền bê tông (B15, B20, B25, B30, B35), nhóm thép (A-I đến A-V, CI đến C-IV, SD295, SD390) với các hàm callback tự động tra cứu chỉ tiêu cơ lý ($R_b, R_t, E_b, R_s, R_{sc}, E_s, \xi_R, \alpha_R$).
  • Xử lý dữ liệu ma trận: Phát triển module Load_DuLieu tự động đọc file nội lực xuất ra từ các phần mềm kết cấu, bóc tách mảng ma trận nội lực riêng cho dầm và cột, thực hiện vòng lặp tính toán tự động hàng loạt cấu kiện.
  • Độ tin cậy và kiểm chứng: Kiểm tra tính đúng đắn của phần mềm thông qua việc đối chiếu kết quả đầu ra với các bài toán mẫu tính tay chuẩn và số liệu thực nghiệm trong các đồ án mẫu.

Phát hiện và kết quả nghiên cứu chính (400-450 từ)

Nghiên cứu đã đạt được nhiều phát hiện quan trọng mang tính lý thuyết định lượng và thực tiễn kỹ thuật:

1. Sự khác biệt định lượng giữa TCXDVN 356:2005 và các tiêu chuẩn quốc tế

Thông qua các ví dụ tính toán số học trên cùng một điều kiện hình học và tải trọng (dầm $300\times 500\text{ mm}$, bê tông B25, thép SD390):

  • Với bài toán cốt đơn ($M = 200\text{ kNm}$), diện tích cốt thép tính theo TCXDVN 356:2005 cho kết quả tiết kiệm vật liệu hơn đáng kể so với Eurocode 2 và BS 8110.
  • Với bài toán cốt kép ($M = 300\text{ kNm}$), diện tích cốt thép chịu nén $A'_s$ theo tiêu chuẩn Việt Nam đạt $375.9\text{ mm}^2$, trong khi Eurocode 2 yêu cầu tới $455.0\text{ mm}^2$.
  • Nguyên nhân: Sự khác biệt bắt nguồn từ mô hình ứng suất khối chữ nhật tương đương, định nghĩa cường độ nén đặc trưng (mẫu lập phương $150\text{ mm}$ của Việt Nam/Anh vs mẫu lăng trụ $\phi 150 \times 300\text{ mm}$ của Mỹ/Châu Âu) và hệ số an toàn vật liệu riêng phần ($\gamma_c, \gamma_s$).
So sánh diện tích thép dầm cốt kép (M = 300 kNm, B25, SD390):
TCXDVN 356:2005 : [████████████████████░░░░]  As' = 375.9 mm²
Eurocode 2      : [████████████████████████]  As' = 455.0 mm²

2. Tự động hóa hoàn toàn quy trình xử lý nén lệch tâm xiên

Đề tài đã chuẩn hóa phương pháp thực hành quy đổi nén lệch tâm xiên về bài toán nén lệch tâm phẳng tương đương. Tùy thuộc vào mối tương quan giữa mô men uốn tăng thêm do uốn dọc ($M_x^, M_y^$) và kích thước cạnh tiết diện ($c_x, c_y$), thuật toán tự động phân nhánh mô hình tính toán theo phương $x$ hoặc phương $y$, giúp giải quyết triệt để sự phức tạp trong tính toán cột chịu lực không gian trên mặt phẳng khung 2D.

3. Tối ưu hóa chu trình xử lý dữ liệu và kiểm soát hàm lượng thép

  • Phần mềm tích hợp cơ chế tự động kiểm tra điều kiện hàm lượng cốt thép hợp lý: $$\mu_{\min} \le \mu = \frac{A_s}{b \cdot h_0} \times 100% \le \mu_{\max}$$
  • Nếu hàm lượng cốt thép tính ra nhỏ hơn $\mu_{\min}$ (mặc định $0.1%$), phần mềm tự động gán diện tích cốt thép theo hàm lượng tối thiểu ($A_s = 0.001 b h_0$).
  • Tự động xác định bước đai lớn nhất $S_{\max}$ và diện tích cốt đai trên $1\text{ m}$ dài ($A_d$), ngăn ngừa nguy cơ phá hoại giòn đột ngột trên dải nghiêng của dầm.
  • Khả năng bóc tách tự động dữ liệu ma trận từ file Excel giúp giảm hơn 85% thời gian tính toán so với phương pháp tra bảng và tính toán thủ công.

Đóng góp khoa học và giá trị ứng dụng (250-300 từ)

  • Đóng góp về mặt lý thuyết: Báo cáo đã hệ thống hóa một cách mạch lạc, khoa học toàn bộ hệ thống công thức tính toán cấu kiện bê tông cốt thép cơ bản; đồng thời cung cấp bảng tổng hợp so sánh các tham số an toàn, cường độ tính toán giữa 4 hệ thống tiêu chuẩn hàng đầu (TCXDVN 356, BS 8110, Eurocode 2, ACI 318).
  • Đổi mới về phương pháp luận tính toán: Đưa nền tảng tính toán số MATLAB vào lĩnh vực kỹ thuật xây dựng dân dụng tại Việt Nam – một hướng đi hiện đại thay thế cho các bảng tính macro Excel truyền thống vốn dễ lỗi công thức và khó quản lý dữ liệu lớn.
  • Giá trị ứng dụng thực tiễn:
    • Tạo ra một công cụ phần mềm nội địa có giao diện tiếng Việt, dễ sử dụng, hoàn toàn miễn phí phục vụ cộng đồng kỹ sư xây dựng.
    • Tích hợp trực tiếp vào quy trình làm việc: Nhận dữ liệu phân tích từ SAP2000/ETABS -> Tính thép qua MATLAB -> Xuất bảng tổng hợp kết quả sang Excel phục vụ vẽ bản vẽ thi công.
    • Đóng vai trò là tài liệu tham khảo và công cụ kiểm tra đắc lực cho sinh viên ngành Xây dựng khi thực hiện Đồ án Bê tông cốt thép 1, Đồ án Bê tông cốt thép 2 và Đồ án Tốt nghiệp Kỹ sư.

Đối tượng quan tâm và giá trị thụ hưởng (200-250 từ)

Nghiên cứu mang lại giá trị thiết thực cho nhiều nhóm đối tượng trong hệ sinh thái xây dựng:

  • Kỹ sư thiết kế kết cấu (Structural Engineers): Sở hữu một công cụ tính thép nhanh, chuẩn hóa theo quy chuẩn Việt Nam, giúp rút ngắn tiến độ thiết kế phương án, giảm thiểu sai sót do tính tay và tối ưu hóa lượng thép cho chủ đầu tư.
  • Giảng viên và Nhà nghiên cứu: Sử dụng làm tài liệu tham khảo trong giảng dạy môn học Kết cấu Bê tông cốt thép, Tin học ứng dụng trong xây dựng; làm nền tảng thuật toán để tiếp tục phát triển các bài toán phi tuyến phức tạp hơn.
  • Sinh viên chuyên ngành Kỹ thuật Công trình Xây dựng: Nắm vững bản chất cơ học của việc tính toán cấu kiện dầm, cột; hiểu rõ mối liên hệ giữa lý thuyết tiêu chuẩn và thuật toán lập trình máy tính; sử dụng phần mềm để kiểm tra kết quả đồ án chuyên ngành.
  • Các nhà quản lý dự án & Chủ đầu tư: Đảm bảo dự án tuân thủ đúng quy chuẩn quốc gia, kiểm soát khối lượng thép hợp lý, nâng cao hiệu quả tài chính của công trình.

Câu hỏi thường gặp (FAQ) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Phần mềm chứng minh rằng việc áp dụng đúng tiêu chuẩn Việt Nam (TCXDVN 356:2005) thông qua thuật toán tự động hóa trên MATLAB giúp tiết kiệm lượng cốt thép dầm/cột hơn đáng kể so với việc sử dụng trực tiếp kết quả tính toán tự động từ phần mềm ngoại (theo BS 8110 hay Eurocode 2), đồng thời đảm bảo đầy đủ điều kiện an toàn chịu lực.

2. Phương pháp luận phát triển phần mềm có gì đặc biệt?

Phần mềm kết hợp linh hoạt giữa khả năng tính toán ma trận mạnh mẽ của MATLAB với giao diện tương tác trực quan (GUI) và module đọc/ghi dữ liệu hai chiều với Excel, giúp tự động bóc tách nội lực cho hàng loạt cấu kiện khung phẳng một cách liền mạch.

3. Kết quả của phần mềm có thể áp dụng rộng rãi (generalize) không?

Có. Thuật toán được xây dựng trên lý thuyết tổng quát cho mọi loại tiết diện dầm chữ nhật, chữ T và cột chịu nén lệch tâm bất kỳ trong hệ kết cấu khung phẳng 2D.

4. Hướng phát triển tiếp theo của nghiên cứu là gì?

Mở rộng tính năng tính toán cho hệ không gian 3D phức tạp, xét đến tác động của tải trọng động đất, gió động và cập nhật thuật toán theo các tiêu chuẩn mới hơn (như TCVN 5574:2012, TCVN 5574:2018).

5. Lợi ích thực tế lớn nhất khi sử dụng phần mềm này là gì?

Kỹ sư và sinh viên có một công cụ tính toán hoàn toàn miễn phí, giao diện dễ thao tác, tuân thủ đúng pháp lý xây dựng Việt Nam và tốc độ xử lý nhanh hơn 80% so với tính toán thủ công.

Kết luận (150 từ)

Đề tài nghiên cứu khoa học "Xây dựng phần mềm tính toán cốt thép bằng MATLAB" của nhóm tác giả Trường Đại học Lạc Hồng là một công trình mang tính ứng dụng cao, giải quyết trọn vẹn bài toán tự động hóa thiết kế cấu kiện bê tông cốt thép theo TCXDVN 356:2005. Bằng việc kết hợp nhuần nhuyễn giữa cơ học kết cấu công trình và ngôn ngữ lập trình kỹ thuật MATLAB, đề tài đã tạo ra một sản phẩm công nghệ hữu ích, thân thiện và tiết kiệm chi phí cho cộng đồng xây dựng.

Trong tương lai, việc phát triển mở rộng phần mềm lên không gian 3D và cập nhật theo các tiêu chuẩn kết cấu mới nhất sẽ tiếp tục khẳng định vai trò tiên phong của việc ứng dụng chuyển đổi số trong thiết kế công trình xây dựng tại Việt Nam.
