Bối cảnh và vấn đề nghiên cứu
Đất đai là tư liệu sản xuất đặc biệt, không có khả năng tái tạo, hạn chế về không gian và vô hạn về thời gian sử dụng. Cùng với quá trình phát triển kinh tế–xã hội, công tác quản lý đất đai ở Việt Nam còn nhiều bất cập, đặc biệt tại các địa phương miền núi như xã Linh Hồ, huyện Vị Xuyên, tỉnh Hà Giang — nơi có nhiều chương trình và dự án đang triển khai, đòi hỏi cơ sở pháp lý về đất đai được hoàn thiện. Trước đây, đo đạc và thành lập bản đồ địa chính chủ yếu theo công nghệ truyền thống mang nặng tính thủ công, hiệu quả thấp. Sự phát triển của công nghệ thông tin, cùng với các phần mềm chuyên ngành như MicroStation và Famis, mở ra khả năng xây dựng bản đồ địa chính số với độ chính xác cao, phục vụ quản lý nhà nước về đất đai hiệu quả hơn.
Mục tiêu nghiên cứu:
- Mục tiêu tổng quát: Góp phần hoàn thiện hệ thống bản đồ địa chính xã Linh Hồ nói chung và bản đồ địa chính huyện Vị Xuyên nói riêng, phục vụ công tác quản lý nhà nước về đất đai chặt chẽ, chính xác tới từng thửa đất, từng chủ sử dụng đất.
- Mục tiêu cụ thể:
- Biên tập và thành lập 01 tờ bản đồ địa chính (tờ số 65) bằng số liệu đo trực tiếp sử dụng phần mềm MicroStation và Famis.
- Tạo hồ sơ địa chính cho các thửa đất phục vụ công tác quản lý đất đai.
Đối tượng nghiên cứu: Các thông tư, quy phạm của Bộ Tài nguyên và Môi trường về bản đồ địa chính; quy trình biên tập thành lập bản đồ địa chính từ số liệu đo trực tiếp; phần mềm MicroStation và Famis kết hợp với số liệu đo chi tiết thực địa.
Phạm vi nghiên cứu:
- Không gian: Địa bàn xã Linh Hồ, huyện Vị Xuyên, tỉnh Hà Giang.
- Thời gian: Số liệu đo và thu thập năm 2017; thực hiện biên tập và hoàn thiện từ tháng 02/2018 đến tháng 05/2018.
- Nội dung: Xây dựng cơ sở dữ liệu, biên tập và hoàn thiện tờ bản đồ địa chính số 65 của xã Linh Hồ.
Cơ sở lý thuyết và phương pháp
Khung pháp lý và lý thuyết
Khóa luận xây dựng trên hệ thống văn bản pháp lý về đo đạc và bản đồ địa chính, bao gồm:
| Văn bản |
Nội dung chính |
| Thông tư 25/2014/TT-BTNMT (19/5/2014) |
Quy định thành lập bản đồ địa chính; hệ quy chiếu, tỷ lệ, độ chính xác, phân mảnh |
| Thông tư 24/2014/TT-BTNMT (19/5/2014) |
Quy định về hồ sơ địa chính |
| Luật Đất đai 2013 (số 65/2013/QH11) |
Khung pháp lý chung về quyền sử dụng đất |
| Nghị định 43/2014/NĐ-CP |
Thi hành Luật Đất đai năm 2013 |
| Thông tư 973/2001/TT-TCĐC |
Áp dụng hệ quy chiếu và hệ tọa độ quốc gia VN-2000 |
| Thông tư 02/2007/TT-BTNMT |
Kiểm tra, thẩm định và nghiệm thu công trình đo đạc bản đồ |
| Thông tư 30/2013/TT-BTNMT |
Lồng ghép đo đạc lập bản đồ địa chính với đăng ký, cấp GCNQSDĐ |
| Nghị định 45/2015/NĐ-CP |
Hoạt động đo đạc và bản đồ |
| Nghị định 01/2017/NĐ-CP |
Sửa đổi, bổ sung một số nghị định thi hành Luật Đất đai |
Bản đồ địa chính được thành lập trong hệ tọa độ quốc gia VN-2000, sử dụng Ellipsoid WGS-84 với bán trục lớn a = 6.378.137,300 m, độ dẹt f = 1:298,257223563, lưới chiếu UTM múi 3°.
Phương pháp nghiên cứu
- Phương pháp thu thập số liệu thứ cấp: Kế thừa số liệu lưới khống chế đo vẽ và số liệu đo chi tiết ngoại nghiệp bằng máy toàn đạc điện tử từ Trung tâm kỹ thuật và dịch vụ Tài nguyên Môi trường Hà Tuyên; thu thập tài liệu về điều kiện tự nhiên, kinh tế, xã hội của xã Linh Hồ.
- Phương pháp xử lý số liệu: Phân loại và xử lý tọa độ các điểm chi tiết; sử dụng phần mềm MicroStation và Famis để biên tập bản đồ địa chính và trích lục hồ sơ địa chính.
- Phương pháp chuyên gia: Tham khảo ý kiến cán bộ địa chính xã, người trực tiếp đo đạc, cán bộ trong lĩnh vực đất đai và giảng viên hướng dẫn để hoàn thiện bản đồ và rút kinh nghiệm thực tiễn sử dụng phần mềm.
Nguồn dữ liệu
Số liệu lưới khống chế đo vẽ và 3.797 điểm chi tiết đo ngoại nghiệp bằng máy toàn đạc điện tử do Trung tâm kỹ thuật và dịch vụ Tài nguyên Môi trường Hà Tuyên thực hiện; tài liệu điều kiện tự nhiên và kinh tế–xã hội từ Đề án xây dựng Nông thôn mới xã Linh Hồ giai đoạn 2013–2016.
Nội dung chính theo từng chương
Phần 1: Mở đầu
Phần mở đầu trình bày tính cấp thiết của đề tài trong bối cảnh nhu cầu quản lý đất đai tại xã Linh Hồ ngày càng cao do kinh tế địa phương phát triển và nhiều chương trình dự án đang triển khai. Xác định mục tiêu, đối tượng và phạm vi nghiên cứu cụ thể; nhấn mạnh sự cần thiết ứng dụng công nghệ thông tin vào công tác đo đạc, thành lập bản đồ để nâng cao hiệu quả quản lý nhà nước về đất đai.
Phần 2: Tổng quan về vấn đề nghiên cứu
Phần này hệ thống toàn bộ cơ sở khoa học, pháp lý và công nghệ làm nền tảng cho quá trình thành lập bản đồ địa chính, bao gồm bốn nhóm nội dung lớn:
Cơ sở khoa học: Làm rõ khái niệm bản đồ địa chính và bản đồ địa chính số; mục đích và vai trò pháp lý của bản đồ địa chính trong đăng ký quyền sử dụng đất, giải quyết tranh chấp, lập quy hoạch và thống kê đất đai theo Thông tư 25/2014/TT-BTNMT. Nội dung của bản đồ địa chính gồm: khung bản đồ; điểm khống chế tọa độ, độ cao; mốc địa giới hành chính; ranh giới thửa đất; nhà ở và công trình xây dựng; đối tượng chiếm đất theo tuyến; địa vật lịch sử–văn hóa.
Cơ sở toán học: Trình bày hệ quy chiếu VN-2000, hệ thống tỷ lệ bản đồ địa chính, tiêu chuẩn độ chính xác và nguyên tắc phân mảnh đánh số. Tỷ lệ bản đồ được xác định theo loại đất và mật độ thửa trung bình trên hecta, từ 1:200 (đô thị đặc biệt, Mt ≥ 60) đến 1:10.000 (đất lâm nghiệp, Mt < 0,2). Sai số vị trí điểm trên bản đồ cho phép dao động từ 5 cm (tỷ lệ 1:200) đến 300 cm (tỷ lệ 1:10.000).
Cơ sở pháp lý: Hệ thống 11 văn bản quy phạm pháp luật từ cấp luật đến thông tư điều chỉnh hoạt động đo đạc, thành lập và quản lý bản đồ địa chính.
Phương pháp thành lập và giới thiệu phần mềm: So sánh hai phương pháp chính — đo vẽ trực tiếp ngoài thực địa (bằng máy toàn đạc điện tử hoặc công nghệ GNSS) và phương pháp ảnh hàng không. Giới thiệu MicroStation (phần mềm CAD của Bentley Systems/Intergraph, phiên bản phổ biến MicroStation SE và mới nhất V8i/V8.11 năm 2008) và Famis (Field Work and Cadastral Mapping Integrated Software — phần mềm tích hợp xử lý số liệu đo ngoại nghiệp đến hoàn chỉnh bản đồ địa chính số, bao gồm hai module: FAMIS và CADDB).
Phần 3: Vật liệu và phương pháp nghiên cứu
Mô tả địa điểm nghiên cứu là xã Linh Hồ nằm ở phía Đông huyện Vị Xuyên, cách trung tâm huyện 20 km, có diện tích 77,07 km², dân số năm 2015 là 8.366 người (mật độ 108 người/km²). Địa hình chủ yếu đồi núi thấp, có dải rừng già xen kẽ thung lũng bằng phẳng. Tổng diện tích tự nhiên theo địa giới hành chính là 7.707,72 ha, trong đó: đất nông nghiệp 7.163 ha (đất lâm nghiệp 5.982 ha, đất cây nông nghiệp 1.181 ha), đất phi nông nghiệp 177 ha, đất chưa sử dụng 367 ha.
Trình bày ba phương pháp nghiên cứu: thu thập số liệu thứ cấp; xử lý số liệu bằng phần mềm; tham khảo ý kiến chuyên gia. Xác định thời gian nghiên cứu từ tháng 02/2018 đến tháng 05/2018.
Phần 4: Kết quả nghiên cứu và thảo luận
Là phần trọng tâm của khóa luận, mô tả toàn bộ quy trình biên tập thành lập tờ bản đồ địa chính số 65 của xã Linh Hồ theo chín bước tuần tự: tạo file bản đồ, nhập và hiển thị số liệu trị đo, chọn lớp/phân lớp đối tượng, vẽ các yếu tố đường nét và ghi chú thuyết minh, sửa lỗi và tạo vùng, đánh số thửa và gán thông tin địa chính, vẽ nhãn thửa và tạo khung bản đồ, tạo hồ sơ kỹ thuật thửa đất, in ấn và nghiệm thu giao nộp sản phẩm.
Số liệu đầu vào gồm 3.797 điểm chi tiết, chủ yếu là điểm ranh giới thửa đất và đường giao thông. Tờ bản đồ sử dụng 18 lớp đối tượng chính theo quy định tại Thông tư 25/2014/TT-BTNMT, bổ sung 3 lớp phục vụ gán nhãn địa chính (mục đích sử dụng đất, tên chủ sử dụng, địa chỉ). Sau khi hoàn thiện, hồ sơ kỹ thuật bao gồm hồ sơ kỹ thuật thửa đất, trích lục thửa đất và bản mô tả thửa đất.
Thiết kế và triển khai
Đây là đồ án kỹ thuật ứng dụng phần mềm chuyên ngành. Toàn bộ quy trình triển khai gồm chín bước, được thực hiện tích hợp trên nền MicroStation với Famis chạy như module mở rộng.
Kiến trúc phần mềm và môi trường làm việc
- MicroStation V8i (V8.11): Nền đồ họa CAD, định dạng file *.DGN là chuẩn quốc gia cho bản đồ địa chính số; cung cấp công cụ số hóa, biên tập, xuất nhập dữ liệu và trình bày bản đồ.
- Famis: Chạy trên nền MicroStation (gọi qua Utilities/MDL Applications), gồm hai module: FAMIS (xử lý số liệu ngoại nghiệp, xây dựng bản đồ địa chính số) và CADDB (quản lý hồ sơ địa chính).
- Seed file: File "Seed_1000.dgn" — design file trắng chứa đầy đủ tham số hệ tọa độ, phép chiếu, đơn vị đo, đảm bảo tính thống nhất cơ sở toán học giữa các file dữ liệu.
Quy trình biên tập chi tiết
| Bước |
Thao tác |
Công cụ sử dụng |
| 1 |
Tạo file bản đồ "dc65.dgn" |
MicroStation Manager > File/New, chọn Seed file |
| 2 |
Nhập 3.797 điểm chi tiết từ file "solieudohg.txt" |
Famis: Cơ sở dữ liệu trị đo > Nhập số liệu Import |
| 3 |
Phân lớp 18 đối tượng địa chính (63 lớp theo TT25/2014) |
Famis: Quản lý bản đồ > Chọn lớp thông tin |
| 4 |
Vẽ đường ranh giới, tường nhà, đường, thủy hệ, ghi chú |
Place SmartLine, Place Line, Place Text, Place Active Cell |
| 5 |
Tự động tìm và sửa lỗi topology (MRF Clean) |
Famis: Tạo topology > CLEAN; tham số By Level, By Geometry |
| 6 |
Tạo vùng (topology) cho thửa đất |
Famis: Tạo vùng |
| 7 |
Đánh số thửa tự động, gán thông tin địa chính |
Famis: Đánh số thửa, Gán thông tin từ nhãn |
| 8 |
Vẽ nhãn thửa, tạo khung bản đồ |
Famis: Thiết lập thông số, vẽ nhãn, khung |
| 9 |
Tạo hồ sơ kỹ thuật (trích lục, bản mô tả thửa) |
Famis: Hồ sơ kỹ thuật thửa đất |
Kiểm tra và nghiệm thu
Sản phẩm được kiểm tra các cấp về hình thể, độ chính xác và thông tin thửa đất theo Thông tư 02/2007/TT-BTNMT. Tiêu chí chất lượng lưới khống chế đo vẽ: sai số trung phương vị trí điểm sau bình sai so với điểm gốc không quá 5 cm (cấp 1) và 7 cm (cấp 2); sai số tương đối cạnh sau bình sai không quá 1/25.000 (cấp 1) và 1/10.000 (cấp 2). Sản phẩm cuối gồm bản đồ địa chính số lưu file *.DGN, bản in trên giấy và lưu trên đĩa CD.
Kết quả và đóng góp
Kết quả chính
- Hoàn thiện 01 tờ bản đồ địa chính số (tờ số 65) của xã Linh Hồ, huyện Vị Xuyên, tỉnh Hà Giang từ 3.797 điểm chi tiết đo bằng máy toàn đạc điện tử.
- Tạo đầy đủ hồ sơ kỹ thuật địa chính cho các thửa đất trên tờ bản đồ, bao gồm: hồ sơ kỹ thuật thửa đất, trích lục thửa đất và bản mô tả thửa đất.
- Hệ thống phân lớp đối tượng sử dụng 18 lớp chính (trong tổng số 63 lớp theo Thông tư 25/2014/TT-BTNMT) cộng thêm 3 lớp thông tin địa chính bổ sung.
Giải pháp và kiến nghị của tác giả
Tác giả kiến nghị tiếp tục ứng dụng phần mềm MicroStation và Famis để thành lập bản đồ địa chính cho toàn bộ các tờ bản đồ còn lại của xã Linh Hồ, góp phần hoàn thiện hệ thống bản đồ địa chính của huyện Vị Xuyên, phục vụ công tác cấp giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và quản lý nhà nước về đất đai.
Đóng góp so với nghiên cứu trước
Khóa luận áp dụng quy trình công nghệ số hoàn toàn thay thế phương pháp thủ công truyền thống vốn có hiệu quả thấp, thực chứng khả năng triển khai quy trình biên tập bản đồ địa chính số bằng MicroStation và Famis tại một địa bàn miền núi khó khăn có đặc điểm địa hình phức tạp. Quy trình được ghi nhận chi tiết theo từng bước thao tác, tạo tài liệu tham khảo thực hành cho các đơn vị thi công tương tự.
Hạn chế và hướng nghiên cứu tiếp

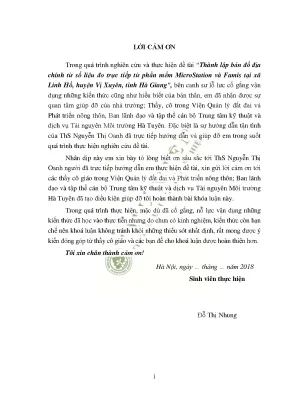

Tác giả thừa nhận trong lời cảm ơn rằng do chưa có kinh nghiệm thực tiễn và kiến thức còn hạn chế, khóa luận không tránh khỏi những thiếu sót nhất định. Phạm vi nghiên cứu chỉ dừng lại ở 01 tờ bản đồ (tờ số 65) trong hệ thống bản đồ địa chính của xã Linh Hồ, chưa bao quát toàn bộ đơn vị hành chính cấp xã. Số liệu đo được kế thừa từ đơn vị khác thực hiện năm 2017, tác giả không trực tiếp tham gia giai đoạn đo vẽ ngoại nghiệp.
Hướng tiếp theo có thể mở rộng sang: thành lập bản đồ địa chính số cho toàn bộ xã Linh Hồ; xây dựng cơ sở dữ liệu đất đai tích hợp gắn với hệ thống thông tin địa lý (GIS); ứng dụng công nghệ GNSS RTK hoặc UAV để rút ngắn thời gian đo ngoại nghiệp trong điều kiện địa hình miền núi.
Giá trị tham khảo
Khóa luận có giá trị tham khảo cho:
- Sinh viên ngành Quản lý đất đai, Trắc địa–Bản đồ, Địa chính–Địa lý: Tài liệu hướng dẫn thực hành chi tiết quy trình biên tập bản đồ địa chính số từng bước trên MicroStation và Famis, từ tạo file seed, nhập số liệu, phân lớp đến tạo hồ sơ kỹ thuật — phù hợp với kiến thức đại học và yêu cầu thực tập tốt nghiệp.
- Cán bộ địa chính cơ sở và kỹ thuật viên đo đạc: Quy trình 9 bước được trình bày kèm màn hình minh họa cụ thể, có thể sử dụng như tài liệu tra cứu khi thực hiện đề án đo đạc địa chính tại các địa phương miền núi tương tự.
- Người làm đề tài về ứng dụng phần mềm địa chính: Phần tổng quan về MicroStation, Famis và so sánh phương pháp đo trực tiếp với phương pháp ảnh hàng không cung cấp cơ sở lý thuyết để lựa chọn phương pháp phù hợp với điều kiện thực địa.
- Phần đáng tham khảo nhất: Chương 4 (Kết quả nghiên cứu và thảo luận) — toàn bộ quy trình biên tập thực tế với các bảng phân lớp đối tượng; Chương 2 — hệ thống văn bản pháp lý và các thông số kỹ thuật về độ chính xác, phân mảnh bản đồ địa chính.
Câu hỏi thường gặp
1. Tờ bản đồ địa chính số 65 xã Linh Hồ sử dụng tỷ lệ nào và có bao nhiêu điểm chi tiết?
Văn bản không ghi rõ tỷ lệ tờ bản đồ số 65, nhưng xác nhận tờ bản đồ có 3.797 điểm chi tiết, chủ yếu là điểm ranh giới thửa đất và đường giao thông. Seed file được chọn là "Seed_1000.dgn", gợi ý tỷ lệ 1:1000, tuy nhiên tỷ lệ chính thức cần đối chiếu tài liệu thiết kế kỹ thuật đi kèm.
2. Phần mềm Famis và MicroStation phân vai như thế nào trong quy trình biên tập?
MicroStation là nền đồ họa CAD cung cấp môi trường làm việc và các công cụ vẽ (Place SmartLine, Place Line, Place Text, Place Active Cell). Famis chạy như module bổ sung trên nền MicroStation, đảm nhận các chức năng chuyên biệt: nhập và hiển thị số liệu trị đo, quản lý lớp đối tượng địa chính, tạo topology và vùng, đánh số thửa, gán thông tin địa chính và tạo hồ sơ kỹ thuật thửa đất. Hai phần mềm phối hợp trong một phiên làm việc duy nhất.
3. Quy định về phân lớp đối tượng trong tờ bản đồ 65 như thế nào?
Theo Thông tư 25/2014/TT-BTNMT, bản đồ địa chính có 63 lớp đối tượng chính. Tờ bản đồ 65 xã Linh Hồ sử dụng 18 lớp trong số đó, bao gồm: đường ranh giới thửa (level 10), điểm nhãn thửa (level 11), tường nhà (level 14), lòng đường (level 22), đường mép nước (level 30), kênh/mương (level 32), tên đường phố (level 28), trình bày khung bản đồ (level 63), v.v. Bổ sung thêm 3 lớp phục vụ gán nhãn địa chính: mục đích sử dụng đất (level 41), tên chủ sử dụng (level 42), địa chỉ (level 43).
4. Tiêu chí chất lượng lưới khống chế đo vẽ áp dụng trong đề tài là gì?
Theo quy định tại Thông tư 25/2014/TT-BTNMT: sai số trung phương vị trí điểm sau bình sai so với điểm gốc không vượt quá 5 cm (lưới cấp 1) và 7 cm (lưới cấp 2); sai số tương đối cạnh sau bình sai không quá 1/25.000 (cấp 1) và 1/10.000 (cấp 2); sai số khép tương đối giới hạn không quá 1/10.000 (cấp 1) và 1/5.000 (cấp 2).
5. Điều kiện tự nhiên của xã Linh Hồ ảnh hưởng như thế nào đến công tác đo đạc thành lập bản đồ?
Xã Linh Hồ nằm trong tiểu vùng núi trung bình, địa hình chủ yếu đồi núi thấp, độ dốc cao, khí hậu nhiệt đới gió mùa với lượng mưa trung bình năm 1.698 mm tập trung từ tháng 5 đến tháng 9. Đây là những yếu tố bất lợi cho phương pháp đo trực tiếp (tiến độ phụ thuộc thời tiết, chi phí lao động lớn). Đặc điểm địa vật che khuất nhiều và diện tích thửa đất nhỏ, không liền kề khiến phương pháp ảnh hàng không không phù hợp, và đây chính là lý do phương pháp đo vẽ trực tiếp bằng máy toàn đạc điện tử được lựa chọn.
Kết luận
Khóa luận trình bày quy trình thành lập bản đồ địa chính số tờ số 65 tại xã Linh Hồ, huyện Vị Xuyên, tỉnh Hà Giang bằng phần mềm MicroStation và Famis từ 3.797 điểm chi tiết đo bằng máy toàn đạc điện tử, kế thừa từ Trung tâm kỹ thuật và dịch vụ Tài nguyên Môi trường Hà Tuyên. Quy trình 9 bước được thực hiện đầy đủ từ tạo file bản đồ, phân lớp đối tượng theo Thông tư 25/2014/TT-BTNMT, biên tập đường nét, sửa lỗi topology đến tạo hồ sơ kỹ thuật thửa đất và nghiệm thu giao nộp sản phẩm. Kết quả góp phần hoàn thiện hệ thống bản đồ địa chính xã Linh Hồ, phục vụ công tác quản lý đất đai, cấp GCNQSDĐ và giải quyết tranh chấp đất đai tại địa phương.
