TỔNG QUAN VÀ PHÂN TÍCH THƯ MỤC HỌC THUẬT: GIÁO TRÌNH HỆ THỐNG ĐIỀU HOÀ KHÔNG KHÍ TRUNG TÂM

Tổng quan về giáo trình

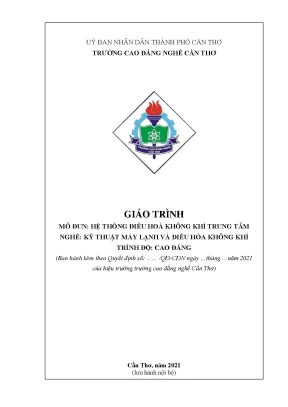

Giáo trình mô đun: Hệ thống điều hoà không khí trung tâm (Mã mô đun: MH 20) là học liệu chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Cao đẳng nghề ngành Kỹ thuật máy lạnh và Điều hòa không khí. Giáo trình được biên soạn bởi tập thể tác giả gồm ThS. Trần Thanh Tú (Chủ biên) và KS. Trần Thanh Tùng, thuộc Trường Cao đẳng Nghề Cần Thơ, ban hành năm 2021 theo Thông tư số 03/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội.

Tài liệu được xây dựng với thời lượng chuẩn hóa 120 giờ. Về mục tiêu học tập (Learning Outcomes), giáo trình trang bị cho người học hệ thống kiến thức chuyên sâu về nguyên lý làm việc của hệ thống điều hòa không khí trung tâm nước (Water Chiller) và hệ thống điều hòa môi chất biến đổi (VRV); nguyên lý vận hành của các mạch điện động lực và mạch điều khiển chuyên ngành. Về mặt kỹ năng, học viên được rèn luyện năng lực lắp đặt hoàn chỉnh các cụm thiết bị nhiệt - lạnh, hệ thống thủy lực, đường ống dẫn khí, cũng như khả năng tự động hóa, điều chỉnh năng suất lạnh và vận hành chạy thử hệ thống theo đúng quy chuẩn an toàn lao động.

Về cấu trúc, giáo trình tiếp cận theo phương pháp mô đun tích hợp, kết hợp đồng bộ giữa lý thuyết tính toán kỹ thuật và hướng dẫn quy trình thao tác lắp đặt thực tế tại công trường. Cấu trúc học liệu gồm 8 bài học chuyên đề bám sát các phân hệ chức năng của một công trình điều hòa không khí hoàn chỉnh. Điểm đặc sắc của giáo trình là việc tích hợp trực tiếp dữ liệu kỹ thuật từ các nhà chế tạo thiết bị lạnh công nghiệp (như Carrier, Trane, Daikin), cung cấp các biểu mẫu phân tích nguyên công, bảng hướng dẫn lắp đặt từng bước và hệ thống bảng nhận diện - phòng ngừa sai sót kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 8 bài chuyên đề với tiến trình logic từ tổng thể hệ thống đến cấu phần chi tiết và tích hợp điều khiển tự động:

  1. Bài 1: Lắp đặt hệ thống điều hòa trung tâm nước (Mã MĐ20-01, tr. 3): Khảo sát hệ thống sản xuất nước lạnh từ 12°C xuống 7°C; phân tích cấu tạo các dòng máy nén lạnh (pittông, trục vít, xoắn ốc, ly tâm); thiết bị ngưng tụ giải nhiệt gió và giải nhiệt nước; bình bay hơi kiểu ngập dịch và kiểu ống chùm; cấu tạo tháp giải nhiệt đối lưu cưỡng bức; dàn trao đổi nhiệt FCU (Fan Coil Unit - mã hiệu Carrier 42CLA, 42VLA, 42VMA) và AHU (Air Handling Unit - mã hiệu Carrier 39F); bình giãn nở kín/hở; van điều khiển 2 ngã, 3 ngã; quy trình thi công bệ máy mác 1:2:4, lắp đặt giá đỡ lò xo chống rung và các thiết bị bảo vệ (bình tách dầu, bơm hồi dầu, công tắc dòng chảy).
  2. Bài 2: Lắp đặt máy điều hòa không khí VRV (Mã MĐ20-02, tr. 32): Nghiên cứu giải pháp biến đổi lưu lượng môi chất (Variable Refrigerant Volume); tổ hợp dàn nóng gồm máy nén điều khiển đóng/ngắt (ON-OFF) kết hợp máy nén biến tần (Inverter); cấu tạo bộ chia gas chuyên dụng REFNET; tỷ lệ kết nối công suất dàn lạnh từ 50% đến 130% công suất dàn nóng; các phương pháp điều chỉnh năng suất lạnh (thay đổi số xylanh, thay đổi tốc độ quay, thay đổi tần số nguồn cấp) và kỹ thuật điều khiển tỷ tích vi (PID).
  3. Bài 3: Lắp đặt hệ thống đường ống dẫn nước (Mã MĐ20-03, tr. 40): Phân loại các tuyến ống nước giải nhiệt, nước lạnh, nước nóng và nước ngưng; tiêu chuẩn ống thép đen (Schedule 10 đến Schedule 160) và ống đồng (loại K, L, M, DWV); phương pháp tính toán bù giãn nở nhiệt (ống chữ U, Z, L, khớp giãn nở cao su); tính toán lưu lượng tuần hoàn, xác định đường kính trong của ống theo vận tốc kinh tế, tính toán tổn thất áp lực thủy lực và kiểm tra cách nhiệt chống đọng sương bề mặt.
  4. Bài 4: Lắp đặt tháp giải nhiệt, bình giãn nở và các thiết bị phụ (tr. 55): Kỹ thuật lắp đặt tháp giải nhiệt dòng chảy ngang và đối lưu ngược dòng (khối đệm màng/phun, tấm chắn nước, vòi phun, quạt ly tâm/hướng trục); định vị bình giãn nở dung tích tiêu chuẩn bằng 6% dung tích hệ thống.
  5. Bài 5: Lắp đặt các loại bơm (tr. 63): Cấu tạo và quy trình lắp đặt bơm ly tâm tuần hoàn; định vị bệ quán tính lò xo; bố trí van một chiều, van Y lọc và khớp nối mềm (Flexible Joint) loại Single Sphere.
  6. Bài 6: Lắp đặt hệ thống đường ống gió (tr. 67): Kỹ thuật gia công và lắp đặt tuyến ống cấp gió tươi, gió hồi và hệ thống tiêu âm giảm chấn.
  7. Bài 7: Lắp đặt miệng thổi và miệng hút không khí - Quạt gió (tr. 73): Lắp đặt các loại cửa gió phân phối không khí và quạt cấp gió cục bộ.
  8. Bài 8: Lắp đặt hệ thống điện và điều khiển tự động hóa trong ĐHKK trung tâm (tr. 89): Thi công hệ thống cáp động lực, cáp điều khiển; kết nối cảm biến áp suất cao, cảm biến áp suất dầu hồi, thiết bị quang học phát hiện mức dầu (Optical Oil Detector) và mạch liên động bảo vệ an toàn.
TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH (MH 20)
│
├── Cấp độ 1: Hệ thống tổng thể
│   ├── Bài 1: Hệ thống ĐHKK trung tâm nước (Water Chiller)
│   └── Bài 2: Hệ thống ĐHKK môi chất biến đổi (VRV)
│
├── Cấp độ 2: Mạng lưới vận chuyển và phân phối năng lượng
│   ├── Bài 3: Hệ thống đường ống dẫn nước & bảo ôn
│   ├── Bài 4: Tháp giải nhiệt, bình giãn nở & thiết bị phụ
│   ├── Bài 5: Trạm bơm tuần hoàn nước lạnh/nước giải nhiệt
│   ├── Bài 6: Hệ thống đường ống gió & tiêu âm
│   └── Bài 7: Miệng thổi, miệng hút & quạt gió
│
└── Cấp độ 3: Điều khiển và tự động hóa
    └── Bài 8: Hệ thống điện động lực & mạch điều khiển tự động

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động học và truyền nhiệt ứng dụng: Cung cấp cơ sở tính toán cân bằng năng lượng trên các bề mặt trao đổi nhiệt (bình ngưng, bình bay hơi, dàn FCU/AHU). Phương trình xác định lưu lượng nước tuần hoàn: $$G = \frac{Q}{C_p \cdot \Delta t}$$ (với $C_p = 4{,}186\text{ kJ/kg}\cdot^\circ\text{C}$ và độ chênh nhiệt độ thiết kế $\Delta t = 5^\circ\text{C}$).
  • Thủy lực học đường ống và dòng chảy lưu chất: Nguyên lý xác định đường kính ống dẫn dựa trên lưu lượng thể tích $V$ và vận tốc kinh tế $\omega$: $$d = \sqrt{\frac{4V}{\pi \omega}}$$ Công thức tính toán tổn thất áp suất ma sát và trở lực cục bộ thông qua hệ số Reynolds ($Re$) cho hai trạng thái chảy tầng và chảy rối.
  • Nguyên lý điều khiển tự động: Cơ sở lý thuyết về biến tần điều khiển tốc độ động cơ máy nén vô cấp; thuật toán điều khiển nhiệt độ phòng vòng kín PID; cơ chế phân phối và nhập dòng của van điều khiển 3 ngã.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Năng lực đọc, bóc tách và phân tích bản vẽ kỹ thuật thi công cơ - điện lạnh; tra cứu các thông số vận hành từ tài liệu kỹ thuật (Catalogue); lắp đặt bệ máy bê tông cốt thép dùng thép $\phi 3$ cự ly 10 cm theo tỷ lệ cấp phối 1:2:4; định vị máy móc với độ nghiêng không vượt quá $1/4\text{ inch}$ (6,35 mm) đối với Chiller và độ nghiêng thân bình bay hơi dưới 5 mm trên toàn bộ chiều dài; gia công kết nối ống đồng bằng khớp nối REFNET; lắp đặt hệ thống bảo ôn cách nhiệt và đường thoát nước ngưng.
  • Kỹ năng phân tích (Analytical skills): Phân tích nhiệt độ đọng sương của môi trường để lựa chọn chiều dày lớp cách nhiệt; đánh giá chế độ làm việc của hệ thống thông qua việc so sánh thông số đo đạc thực tế ($I_{LV} = I_{ĐM}$, $P_0 = P_{ĐM}$, $T_{nl} \le 5^\circ\text{C}$, $P_{nl} = 1 - 2\text{ at}$) với thông số định mức.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng tổ chức mặt bằng thi công cơ điện lạnh; vận hành tuần tự các thiết bị theo quy trình khởi động an toàn (khởi động mô tơ quạt AHU $\rightarrow$ quạt tháp giải nhiệt $\rightarrow$ bơm nước giải nhiệt $\rightarrow$ bơm nước lạnh $\rightarrow$ máy nén Chiller); xử lý các sự cố điện, rò rỉ cơ khí và rung động đường ống.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết gắn liền với rèn luyện kỹ năng thực hành theo từng nguyên công độc lập. Mỗi bài học được thiết kế theo một cấu trúc sư phạm thống nhất:

CẤU TRÚC BÀI HỌC THEO QUY TRÌNH NGUYÊN CÔNG
[Mục tiêu bài học]
       │
       ▼
[Nguyên lý & Cấu tạo thiết bị]
       │
       ▼
[Đọc bản vẽ & Thống kê thiết bị/dụng cụ]
       │
       ▼
[Quy trình công nghệ lắp đặt từng bước]
       │
       ▼
[Bảng nhận diện lỗi & Biện pháp phòng ngừa]
       │
       ▼
[Bài tập thực hành nhóm & Tiêu chí đánh giá]

Phương pháp tổ chức bài tập thực hành được chuẩn hóa theo hình thức làm việc nhóm, quy định định mức tối đa 5 sinh viên/nhóm. Các nhóm học viên tiếp nhận nhiệm vụ thi công tương ứng với từng giai đoạn: khảo sát mặt bằng, lập dự trù vật tư, chuẩn bị dụng cụ nâng hạ an toàn (công suất cẩu lớn hơn 10% trọng lượng thiết bị), chế tạo bệ đỡ, thi công lắp đặt và đấu nối mạch điều khiển.

Quy trình đánh giá kết quả học tập được thực hiện qua hai cấu phần độc lập:

  • Đánh giá lý thuyết: Học viên trình bày sơ đồ nguyên lý làm việc của hệ thống (Chiller hoặc VRV) và trả lời trực tiếp từ 1 đến 2 câu hỏi vấn đáp chuyên sâu từ giảng viên để làm rõ bản chất nhiệt động và thủy lực.
  • Đánh giá thực hành: Kiểm tra trực tiếp trên sản phẩm lắp đặt, căn cứ theo các tiêu chí kỹ thuật: độ phẳng và độ chịu lực của bệ móng, khoảng cách an toàn vận hành (tối thiểu 3 feet / 914 mm tính từ cửa tủ điện, khoảng không gian bảo trì dàn ngưng tối thiểu $0{,}8A$ với $A$ là chiều dài máy), độ kín khít của mạng đường ống, độ cân bằng pha nguồn điện và trạng thái hoạt động không rung lắc của hệ thống.

Để tự học hiệu quả, người học cần đối chiếu các hướng dẫn trong giáo trình với sổ tay hướng dẫn lắp đặt - vận hành - bảo dưỡng (tài liệu IOM) đi kèm của từng nhà sản xuất thiết bị thực tế.

Điểm nổi bật và cập nhật

  • Tính pháp lý và chuẩn hóa chương trình: Giáo trình được xây dựng trên cơ sở chuẩn hóa chương trình đào tạo theo Thông tư 03/2017/TT-BLĐTBXH, thay thế các tài liệu giảng dạy truyền thống bằng cấu trúc mô đun chuyên nghiệp hóa trình độ Cao đẳng.
  • Cập nhật công nghệ VRV hiện đại: Đưa vào chương trình giảng dạy giải pháp công nghệ điều chỉnh lưu lượng môi chất biến đổi (VRV) của Daikin. Phân tích chi tiết khả năng ứng dụng cho công trình cao tầng với độ chênh cao giữa dàn nóng và dàn lạnh lên đến 50 m, khoảng cách giữa các dàn lạnh tới 15 m và tổng chiều dài tuyến ống môi chất đạt 100 m nhờ kỹ thuật hồi dầu và điều khiển máy nén biến tần.
  • Dữ liệu kỹ thuật thực tế từ ngành công nghiệp: Sử dụng trực tiếp bảng thông số kỹ thuật và thẻ máy của các thương hiệu phổ biến trong ngành cơ điện lạnh:
    • Bảng 6: Đặc tính kỹ thuật dàn FCU Carrier (kiểu 42CLA giấu trần, 42VLA và 42VMA đặt sàn).
    • Bảng 7: Đặc tính kỹ thuật cụm xử lý không khí AHU Carrier (mã hiệu 39F).
    • Thẻ máy và bảng thông số sơ bộ cụm Chiller hãng Trane.
  • Quy chuẩn thi công thực nghiệm chuẩn xác: Cung cấp hệ thống chỉ số định lượng phục vụ công tác giám sát xây lắp: tỷ lệ phối trộn bê tông bệ máy 1:2:4; khoảng cách lắp đặt phục vụ bảo dưỡng; tiêu chuẩn lựa chọn cáp điện (đường truyền phụ chịu tải lớn hơn dòng vận hành 1 lần, đường truyền chính chịu tải lớn hơn dòng vận hành tối thiểu 1,25 lần); các quy định cụ thể về việc lắp công tắc dòng chảy (Flow Switch), van cân bằng (Balancing Valve) và van xả khí tự động (Automatic Air Vent).

Đối tượng sử dụng giáo trình

Đối tượng sử dụng Yêu cầu & Mục đích sử dụng
Sinh viên ngành Kỹ thuật máy lạnh và ĐHKK Tài liệu học tập bắt buộc cho sinh viên trình độ Cao đẳng nghề trong thời lượng 120 giờ; trang bị đầy đủ kiến thức lý thuyết và kỹ năng thực hành chuyên sâu về các hệ thống ĐHKK trung tâm.
Điều kiện tiên quyết đối với người học Người học bắt buộc phải hoàn thành khối kiến thức cơ sở ngành, các mô đun chuyên môn nghề bắt buộc và mô đun Điều hòa không khí cục bộ trước khi bắt đầu mô đun MH 20.
Giảng viên chuyên ngành Nhiệt - Lạnh Khung tham chiếu chuẩn để biên soạn giáo án lý thuyết tích hợp, xây dựng bảng phân tích nguyên công và thiết lập tiêu chí đánh giá kỹ năng thực hành tại xưởng.
Kỹ thuật viên & Cán bộ giám sát M&E Tài liệu tra cứu thực địa về quy chuẩn lắp đặt thiết bị Chiller/VRV, tiêu chuẩn ống thép/ống đồng, sơ đồ tách dầu và quy trình vận hành chạy thử hệ thống.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được thiết kế chuyên biệt cho hệ đào tạo Cao đẳng nghề ngành Kỹ thuật máy lạnh và Điều hòa không khí theo chuẩn chương trình đào tạo của Bộ Lao động - Thương binh và Xã hội ban hành năm 2021.

2. Người học cần đáp ứng những kiến thức tiên quyết nào trước khi học mô đun này?

Học viên bắt buộc phải hoàn thành các môn học thuộc khối kiến thức cơ sở, các mô đun chuyên môn nghề bắt buộc và mô đun Điều hòa không khí cục bộ nhằm đảm bảo đã nắm vững chu trình làm lạnh nén hơi cơ bản và kỹ năng lắp đặt máy điều hòa dân dụng.

3. Giáo trình này có điểm khác biệt căn bản nào so với mô đun Điều hòa không khí cục bộ?

Mô đun MH 20 tập trung hoàn toàn vào các hệ thống quy mô công nghiệp lớn: hệ thống làm lạnh bằng nước (Chiller, tháp giải nhiệt, trạm bơm tuần hoàn, FCU/AHU) và hệ thống môi chất biến đổi (VRV). Nội dung mở rộng sâu về mạng đường ống nước chịu áp lực, xử lý phân phối gió qua hệ thống kênh gió và các mạch điều khiển tự động hóa bảo vệ hệ thống.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp phân tích sơ đồ nguyên lý nhiệt - điện trong giáo trình với việc tra cứu catalogue thiết bị thực tế; tự thực hiện các bài toán kiểm tra đọng sương, tính toán thủy lực chọn bơm và bám sát bảng phân tích nguyên công để chuẩn bị cho các bài thực hành nhóm tại xưởng.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Tài liệu cung cấp trực tiếp các bảng tra cứu thông số kỹ thuật của FCU/AHU Carrier, thẻ máy Chiller Trane, bảng tiêu chuẩn ống thép đen (Schedule 10 - 160), bảng tiêu chuẩn ống đồng (loại K, L, M, DWV), hệ thống bảng chẩn đoán sự cố thường gặp và danh mục tài liệu tham khảo chuyên ngành tại trang 108.

Kết luận

Giáo trình mô đun: Hệ thống điều hoà không khí trung tâm (Mã mô đun: MH 20) của Trường Cao đẳng Nghề Cần Thơ là học liệu đào tạo chuyên môn có cấu trúc chặt chẽ, kết hợp hài hòa giữa cơ sở lý thuyết nhiệt - thủy lực và quy trình công nghệ lắp đặt thực tế. Giá trị cốt lõi của giáo trình thể hiện qua việc cung cấp các tiêu chuẩn kỹ thuật rõ ràng, các thông số thực tế từ nhà chế tạo và các bước thực hiện mang tính chuẩn hóa cao.

Lộ trình học tập khuyến nghị cho người học là nghiên cứu tuần tự từ cấu tạo, nguyên lý làm việc của hai hệ thống trung tâm chính (Chiller và VRV), tiến hành làm chủ kỹ thuật thi công lắp đặt các phân hệ đường ống, thiết bị trao đổi nhiệt, quạt, bơm, sau đó hoàn thiện năng lực tích hợp hệ thống điện - điều khiển tự động hóa và quy trình chạy thử nghiệm an toàn toàn bộ công trình. Người học có thể tham khảo thêm các bộ tiêu chuẩn thi công cơ điện lạnh (M&E) hiện hành và tài liệu IOM chính hãng tại trang danh mục tham khảo để mở rộng kiến thức chuyên môn.
