Giới thiệu dự án

Trong xu thế chuyển dịch năng lượng toàn cầu, các hệ thống điện mặt trời độc lập (Off-grid Photovoltaic Systems) và lưới điện siêu nhỏ một chiều (DC Microgrids) đóng vai trò then chốt trong việc cung cấp điện năng cho các khu vực vùng sâu, trạm viễn thông và thiết bị IoT giám sát từ xa. Theo các báo cáo năng lượng tái tạo quốc tế, tổn thất trong quá trình lưu trữ năng lượng từ tấm pin PV (Photovoltaic) vào hệ thống ắc quy chiếm từ 15% đến 30% tổng hiệu suất hệ thống nếu không có tầng chuyển đổi DC-DC thích hợp.

Vấn đề kỹ thuật cốt lõi nảy sinh từ sự bất tương thích giữa điện áp đầu ra danh định của tấm pin quang điện (thường dao động ở mức $V_{mp} \approx 17\text{V} - 21\text{V}$ tùy thuộc vào bức xạ quang phổ $G$ và nhiệt độ tế bào quang điện $T$) và dải điện áp làm việc an toàn của ắc quy axit-chì 12V (điện áp sạc tiêu chuẩn từ $12.0\text{V}$ đến $14.4\text{V}$). Việc đấu nối trực tiếp hoặc sử dụng các mạch hạ áp tuyến tính truyền thống gây ra hiện tượng sụt áp lớn, tổn hao nhiệt cao trên linh kiện bán dẫn, làm suy giảm tuổi thọ ắc quy do quá trình sunfat hóa bản cực hoặc bốc khí điện phân mất kiểm soát.

Đồ án chuyên ngành Điện tử công suất và Ứng dụng tại Khoa Điện – Trường Đại học Kinh tế - Kỹ thuật Công nghiệp (UNETI) do sinh viên Đặng Đình Thuấn thực hiện dưới sự hướng dẫn của ThS. Mai Văn Duy tập trung giải quyết bài toán này thông qua đề tài: "Thiết kế bộ biến đổi DC-DC Buck để nạp acqui từ panel PV".

       +------------------+         +-----------------------+         +-------------------+
       |   Panel PV       |  17V DC |  Bộ biến đổi DC-DC    |  12V DC |  Ắc quy lưu trữ   |
       |  (Nguồn sơ cấp)  |-------->|  Buck Converter       |-------->|  (Lead-Acid/Li-ion|
       |  V_in = 17V      |         |  f_sw = 100 kHz       |  2A     |  12V - 2A, 24W)   |
       +------------------+         +-----------------------+         +-------------------+
                                                ^
                                                | Tín hiệu PWM
                                    +-----------------------+
                                    | Mạch điều khiển Analog|
                                    | (Op-Amp + Răng cưa)   |
                                    +-----------------------+

Mục tiêu kỹ thuật cụ thể của dự án

  1. Thiết kế mạch lực Buck Converter: Hạ áp từ $V_{in} = 17\text{V}$ xuống $V_{out} = 12\text{V}$ ổn định với dòng định mức $I_{load} = 2\text{A}$, công suất tải định mức $P_{out} = 24\text{W}$.
  2. Tối ưu hóa tần số đóng cắt: Vận hành ở tần số chuyển mạch cao $f_{sw} = 100\text{ kHz}$ nhằm giảm thể tích và trọng lượng của các phần tử lọc thụ động (cuộn cảm $L$, tụ điện $C$).
  3. Kiểm soát độ gợn dòng và áp: Khống chế độ gợn dòng điện cuộn cảm $\Delta I_L \le 0.3 \times I_{load} = 0.6\text{A}$ và biên độ gợn điện áp đầu ra $\Delta V_{out} \le 0.2\text{V}$ (tương đương $\le 1.67%$).
  4. Phát triển cấu trúc điều khiển PWM: Xây dựng mạch phát xung điều chế độ rộng xung (Pulse Width Modulation - PWM) analog sử dụng khuếch đại thuật toán (Op-Amp) với khâu tạo điện áp răng cưa tuyến tính hai cực tính.
  5. Kiểm chứng mô phỏng toàn diện: Xác thực tính đúng đắn của thiết kế giải tích thông qua mô phỏng trên nền tảng MATLAB/Simulink R2022b và PSIM v12.

Phạm vi và giới hạn đề tài

Hệ thống được thiết kế hoạt động ở chế độ dòng điện cuộn cảm liên tục (Continuous Conduction Mode - CCM) với tải thuần trở tương đương $R_L = 6,\Omega$ đại diện cho ắc quy ở chế độ nạp ổn áp. Đề tài tập trung vào tính toán tham số linh kiện thực tế, phân tích cấu trúc phần cứng và mô phỏng xác thực; chưa tích hợp vi điều khiển số hóa cho thuật toán dò điểm công suất cực đại (MPPT - Maximum Power Point Tracking).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và giải pháp công nghệ

Để lựa chọn cấu trúc nạp tối ưu từ nguồn quang điện vào ắc quy 12V, ba phương pháp chuyển đổi nguồn phổ biến được đưa vào phân tích đối chuẩn:

Tiêu chí so sánh Bộ ổn áp tuyến tính (Linear LDO - LM7812) Bộ sạc đóng cắt Relay/Switching thô Bộ biến đổi xung Buck DC-DC PWM (Đề tài)
Hiệu suất chuyển đổi ($\eta$) Rất thấp: $\approx 70.5%$ ($12\text{V}/17\text{V}$), tiêu tán nhiệt lớn ($10\text{W}$) Trung bình: $\approx 75% - 80%$ Cao: $\ge 90% - 94%$ tại tải định mức 24W
Độ ổn định điện áp ($V_{out}$) Cao, nhưng phụ thuộc tản nhiệt Rất kém, dao động lớn theo $V_{in}$ Cao, ổn định nhờ điều khiển Duty Cycle ($D$)
Kích thước phần tử lọc Không có cuộn cảm, tụ lọc nhỏ Cồng kềnh, đóng cắt cơ khí Siêu nhỏ gọn nhờ tần số cao $f_{sw} = 100\text{ kHz}$
Tuổi thọ ắc quy Kém do không thích ứng biến động Rất kém (dễ gây chai bản cực do quá dòng) Cao, dòng sạc mượt ở chế độ dòng liên tục CCM
Chi phí chế tạo Rất rẻ nhưng không khả thi cho công suất lớn Rẻ, độ tin cậy cơ khí thấp Hợp lý, linh kiện bán dẫn phổ biến

Phân loại yêu cầu theo mô hình MoSCoW

  • Must Have (Bắt buộc): Duy trì điện áp ra $12\text{V} \pm 2%$; Dòng tải liên tục $2\text{A}$; Hoạt động ở chế độ CCM; Hệ số điều chỉnh độ rộng xung danh định $D = V_{out}/V_{in} = 12/17 \approx 0.706$.
  • Should Have (Nên có): Tần số băm xung đạt chuẩn $100\text{ kHz}$; Bảo vệ chống quá dòng và ngắn mạch đầu ra; Mạch Driver đệm xung cho cực Gate của MOSFET có khả năng nạp/xả nhanh điện dung ký sinh $C_{iss}$.
  • Could Have (Có thể có): Khâu tạo điện áp tựa răng cưa tam giác đối xứng có biên độ cố định bằng cặp Zener chống trôi điểm không; Tích hợp công nghệ nạp 2 bước (ổn dòng $0.25C_{10}$ và ổn áp $2.3\text{V}/\text{cell}$).
  • Won't Have (Chưa thực hiện): Khối vi xử lý giám sát truyền thông không dây; Mạch nghịch lưu DC-AC hòa lưới.

Thiết kế kiến trúc hệ thống

Kiến trúc phần cứng của hệ thống bao gồm hai khối chức năng liên kết chặt chẽ: Mạch động lực (Power Stage) và Mạch điều khiển (Control Stage).

graph TD
    PV[Panel PV: 17V DC] -->|Nguồn Vin| SW[Khóa chuyển mạch MOSFET]
    SW -->|Điện áp băm xung| D[Diode Freewheeling 1N4001]
    SW -->|Dòng nạp i_L| L[Cuộn cảm lọc L: 58uH]
    D -->|Khép mạch xả năng lượng| L
    L -->|Dòng lọc mượt| C[Tụ lọc ngõ ra C: 25uF]
    C -->|V_out: 12V DC| Load[Ắc quy / Tải R_L = 6 Ohm]

    Load -.->|Phản hồi áp V_out| Comp[Khâu so sánh Op-Amp LM324]
    Osc[Khâu phát xung chủ đạo 100kHz] -->|Xung đồng bộ| Ramp[Khâu tạo sóng răng cưa U_rc]
    Ramp -->|Điện áp tựa| Comp
    Vref[Khâu tạo điện áp điều khiển U_dk] -->|Điện áp đặt| Comp
    Comp -->|Tín hiệu PWM Logic| Driver[Khâu khuếch đại xung Driver]
    Driver -->|Điện áp Gate V_GS| SW

Technology Stack và Công cụ nghiên cứu

  • Mô phỏng động lực & điều khiển: MATLAB/Simulink R2022b (Simscape Electrical / Specialized Power Systems), PSIM v12.0.4.
  • Thiết kế mạch nguyên lý & PCB: Altium Designer 22 / Proteus VSM 8.13.
  • Linh kiện bán dẫn & thụ động chủ đạo:
    • Khóa bán dẫn công suất: N-Channel MOSFET tần số cao ($V_{DS} \ge 50\text{V}, I_D \ge 5\text{A}, t_{on}/t_{off} < 50\text{ns}$).
    • Diode xả năng lượng (Freewheeling Diode): Chỉnh lưu tốc độ cao 1N4001 ($V_{RRM} = 50\text{V}, I_{F(AV)} = 1\text{A}, I_{FSM} = 30\text{A}$).
    • IC Op-Amp điều khiển: LM324N / TL084 (Băng thông rộng, tốc độ tăng áp cao Slew Rate $\ge 13\text{V}/\mu\text{s}$).

Implementation và kết quả

Quy trình tính toán giải tích mạch lực

Để bộ biến đổi Buck làm việc hoàn toàn trong chế độ dòng điện liên tục (CCM) tại $V_{in} = 17\text{V}$, $V_{out} = 12\text{V}$, $I_{load} = 2\text{A}$, và $f_{sw} = 100\text{ kHz}$ ($\text{Chu kỳ } T_s = 1/f_{sw} = 10,\mu\text{s}$), các tham số linh kiện được xác lập theo hệ phương trình vi phân trạng thái:

1. Hệ số chu kỳ nhiệm vụ (Duty Cycle $D$)

$$D = \frac{V_{out}}{V_{in}} = \frac{12}{17} \approx 0.70588 \approx 0.706$$ Thời gian mở van trong một chu kỳ: $T_1 = D \cdot T_s = 0.706 \times 10,\mu\text{s} = 7.06,\mu\text{s}$.
Thời gian khóa van: $T_2 = (1 - D) \cdot T_s = 2.94,\mu\text{s}$.

2. Tính chọn van đóng cắt MOSFET và Diode

  • Điện áp chịu đựng lớn nhất trên van khi khóa: $V_{DS(\max)} = V_{in} = 17\text{V}$.
  • Dòng điện hiệu dụng đỉnh qua van: $$I_{SW(\max)} = \sqrt{2} \cdot \frac{P_{out}}{V_{in}} = \sqrt{2} \cdot \frac{24}{17} \approx 1.996\text{A} \approx 2\text{A}$$
  • Dòng điện trung bình qua Diode: $$I_D = (1 - D) \cdot I_{load} = (1 - 0.706) \cdot 2\text{A} = 0.588\text{A}$$ Lựa chọn diode silicon 1N4001 có thông số định mức $V_R = 50\text{V} > 17\text{V}$ và $I_{F(AV)} = 1\text{A} > 0.588\text{A}$ thỏa mãn điều kiện tản nhiệt và an toàn.

3. Tính toán giá trị cuộn cảm lọc $L$

Độ gợn dòng điện qua cuộn cảm được ấn định theo yêu cầu thiết kế $\Delta I_L = 0.3 \times I_{load} = 0.3 \times 2\text{A} = 0.6\text{A}$. Khi van MOSFET dẫn ($0 \le t \le T_1$): $$V_L = V_{in} - V_{out} = L \cdot \frac{\Delta I_L}{\Delta t} = L \cdot \frac{2\Delta i_L}{D \cdot T_s}$$ Suy ra giá trị điện cảm tối thiểu: $$L = \frac{(V_{in} - V_{out}) \cdot D}{\Delta I_L \cdot f_{sw}} = \frac{(17 - 12) \cdot 0.706}{0.6 \cdot 100000} = \frac{3.53}{60000} \approx 58.83 \times 10^{-6}\text{H} \approx 58,\mu\text{H}$$

4. Tính toán giá trị tụ điện lọc đầu ra $C$

Với yêu cầu độ gợn điện áp đầu ra $\Delta V_{out} \le 0.2\text{V}$, lượng điện tích phóng/nạp trong nửa chu kỳ chuyển mạch được tính qua tích phân dòng điện tụ: $$C = \frac{\Delta I_L}{8 \cdot f_{sw} \cdot \Delta V_{out}} = \frac{0.6}{8 \cdot 100000 \cdot 0.2} = \frac{0.6}{160000} = 3.75,\mu\text{F}$$ Nhằm bù trừ điện trở nối tiếp tương đương (Equivalent Series Resistance - ESR) của tụ thực tế và đảm bảo đáp ứng tức thời khi thay đổi tải đột ngột, giá trị tụ điện lọc đầu ra được chọn dư công suất là $C = 25,\mu\text{F} / 50\text{V}$ (tụ hóa chất lượng cao mắc song song tụ gốm $100\text{nF}$ triệt nhiễu cao tần).

% MATLAB Initialization Script for Buck Converter Simulation
Vin = 17;          % Input Voltage (V) from PV Panel
Vout_target = 12;  % Target Output Voltage (V)
Iload = 2;         % Load Current (A)
fsw = 100e3;       % Switching Frequency (Hz)
R_load = 12 / 2;   % Equivalent Load Resistance (Ohm) = 6 Ohm

% Component Calculations
D = Vout_target / Vin;                     % Duty cycle (~0.706)
delta_IL = 0.3 * Iload;                    % Current ripple (0.6A)
L_calc = ((Vin - Vout_target) * D) / (delta_IL * fsw); % 58.8 uH
delta_Vout = 0.2;                          % Max voltage ripple (0.2V)
C_min = delta_IL / (8 * fsw * delta_Vout); % 3.75 uF
C_selected = 25e-6;                        % Selected 25 uF

fprintf('--- THONG SO THIET KE MACH BUCK DC-DC ---\n');
fprintf('Duty Cycle (D): %.3f\n', D);
fprintf('Gia tri Cuon cam L: %.2f uH (Chon: 58 uH)\n', L_calc * 1e6);
fprintf('Gia tri Tu dien C: %.2f uF (Chon: 25 uF)\n', C_selected * 1e6);
fprintf('Dien tro tai R: %.2f Ohm\n', R_load);

Thiết kế chi tiết mạch điều khiển PWM Analog

Mạch điều khiển sử dụng nguyên lý so sánh điện áp răng cưa tuyến tính với điện áp điều khiển:

  1. Khâu tạo sóng tam giác/răng cưa hai cực tính: Sử dụng 2 tầng Op-Amp:
    • Tầng 1 ($OA_1$): Mạch Schmitt Trigger đảo trạng thái với hai mức bão hòa $\pm U_m = \pm(U_{Dz} + 0.7\text{V}) = \pm 12.7\text{V}$ nhờ cặp diode Zener đấu đối đầu.
    • Tầng 2 ($OA_2$): Mạch tích phân đảo dấu tạo sóng răng cưa với phương trình nạp/xả: $$U_{rc}(t) = -\frac{1}{R_1 C_1} \int (\pm U_m) dt + U_c(0)$$
    • Chu kỳ dao động $T_s = 10,\mu\text{s}$ được thiết lập chính xác thông qua việc chọn $C_1 = 22\text{nF}$, điện trở tích phân $R_1 = 12.4\text{k}\Omega$ (sử dụng biến trở $20\text{k}\Omega$ để tinh chỉnh tần số $100\text{ kHz}$).
  2. Khâu so sánh tạo độ rộng xung: So sánh $U_{rc}$ với $U_{dk}$ thông qua Op-Amp vi sai tốc độ cao. Khi $U_{dk} > U_{rc}$, đầu ra đạt mức logic High kích mở van.
  3. Khâu phối hợp và đệm dòng (Gate Driver): Tầng transistor BJT ghép đẩy kéo (Push-Pull) kết hợp điện trở hạn dòng $R_{gate} = 10,\Omega$ nhằm cấp dòng tức thời nạp tụ ký sinh $C_{iss}$, triệt tiêu xung gai điện áp $V_{GS} \le 20\text{V}$.

Kết quả mô phỏng và kiểm chứng dữ liệu

Mô hình hoàn chỉnh được kiểm chứng trên MATLAB/Simulink và PSIM với thời gian mô phỏng $t_{sim} = 50\text{ms}$:

Đại lượng đo kiểm Giá trị tính toán lý thuyết Kết quả mô phỏng Simulink/PSIM Sai số tuyệt đối Trạng thái kỹ thuật
Điện áp đầu ra trung bình ($V_{out}$) $12.00\text{V}$ $12.02\text{V}$ $+0.16%$ Đạt yêu cầu ổn áp
Dòng điện trung bình qua tải ($I_{out}$) $2.00\text{A}$ $2.003\text{A}$ $+0.15%$ Đạt công suất $24\text{W}$
Độ gợn điện áp đỉnh-đỉnh ($\Delta V_{out}$) $\le 200\text{mV}$ $85\text{mV}$ Tốt hơn lý thuyết $57.5%$ Siêu phẳng
Độ gợn dòng cuộn cảm ($\Delta I_L$) $0.60\text{A}$ $0.58\text{A}$ $-3.3%$ Hoạt động sâu trong CCM
Tần số chuyển mạch thực tế ($f_{sw}$) $100.0\text{ kHz}$ $99.85\text{ kHz}$ $-0.15%$ Độ ổn định tần số cao
Hiệu suất chuyển đổi ước lượng ($\eta$) $92.5%$ $91.4%$ $-1.1%$ Tổn hao nội trở thấp

Dạng sóng dòng điện $i_L(t)$ trên mô phỏng duy trì liên tục trên trục $0\text{A}$ ($I_{L(\min)} = 1.71\text{A} > 0$), chứng minh hệ thống vận hành hoàn toàn trong miền CCM ổn định, không xuất hiện hiện tượng dao động ký sinh biên gián đoạn (DCM).

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp kỹ thuật rõ ràng trong việc hiện thực hóa các mạch nguồn xung công suất nhỏ ứng dụng năng lượng tái tạo:

  • Tối ưu hóa thể tích nhờ nâng tần số $100\text{ kHz}$: So với các bộ biến đổi công nghiệp truyền thống hoạt động ở tần số âm tần hoặc trung tần ($10\text{ kHz} - 20\text{ kHz}$), việc đẩy tần số lên $100\text{ kHz}$ giúp giảm giá trị cuộn cảm yêu cầu từ $580,\mu\text{H}$ xuống còn $58,\mu\text{H}$ (giảm $90%$ kích thước lõi Ferit) và giảm kích thước tụ điện hơn $75%$.
  • Cấu trúc tạo sóng răng cưa đối xứng chống bão hòa: Ứng dụng cặp diode ổn áp đối đầu giúp ghim mức bão hòa của Op-Amp, giảm triệt để thời gian trễ phục hồi (Recovery time delay), cho phép phạm vi điều chế độ rộng xung đạt dải rộng tuyến tính $\gamma \in [0.05, 0.95]$.
  • Đơn giản hóa khối điều khiển: Toàn bộ hệ thống điều khiển được chế tạo bằng linh kiện rời và Op-Amp tiêu chuẩn, loại bỏ sự phụ thuộc vào các IC điều khiển chuyên dụng đắt tiền hoặc vi xử lý phức tạp, giúp hạ giá thành và nâng cao khả năng sửa chữa, bảo trì tại chỗ.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Hệ thống chiếu sáng LED thông minh năng lượng mặt trời: Tích hợp trực tiếp với tấm pin PV mini $30\text{W} - 40\text{W}$ để nạp vào bình ắc quy $12\text{V} - 12\text{Ah}$ ban ngày và cấp nguồn đèn LED đường giao thông nông thôn ban đêm.
  2. Trạm cảm biến quan trắc môi trường và IoT nông nghiệp: Đóng vai trò bộ điều hòa nguồn trung gian, đảm bảo ắc quy dự phòng luôn nhận dòng nạp ổn định từ pin mặt trời bất chấp sự thay đổi cường độ nắng trong ngày.

Phân tích hiệu quả kinh tế và ROI

  • Ước tính chi phí linh kiện phần cứng (BOM):
    • MOSFET công suất + Diode 1N4001: ~15.000 VNĐ.
    • Lõi Ferit quấn cảm $58,\mu\text{H}$ + Dây đồng emay: ~20.000 VNĐ.
    • Tụ điện lọc $25,\mu\text{F} / 50\text{V}$ + Điện trở công suất: ~15.000 VNĐ.
    • Mạch điều khiển (Op-Amp LM324, Zener, biến trở, tụ nhỏ): ~25.000 VNĐ.
    • Bo mạch in PCB sợi thủy tinh FR4: ~30.000 VNĐ.
    • Tổng chi phí phần cứng: $\approx 105.000\text{ VNĐ}$ (tương đương ~$4.2\text{ USD}$).
  • Thời gian hoàn vốn (ROI): Nhờ hiệu suất đạt $>91%$ (tiết kiệm hơn $20%$ năng lượng hao phí so với mạch ổn áp tuyến tính), hệ thống thu hồi toàn bộ chi phí đầu tư phần cứng chỉ sau 4 đến 6 tháng vận hành thực tế thông qua việc kéo dài tuổi thọ ắc quy thêm 1.5 - 2 năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mạch điều khiển PWM hoạt động ở dạng vòng lặp hở (Open-loop) hoặc phản hồi analog đơn giản, chưa có khâu bù vòng kín PID vi phân số để tự động điều chỉnh Duty Cycle $D$ khi điện áp ngõ vào $V_{in}$ từ pin PV sụt giảm sâu vào những ngày nhiều mây.
  • Sử dụng diode truyền thống 1N4001 có sụt áp thuận $V_F \approx 0.7\text{V} - 1.0\text{V}$, gây tổn hao công suất dẫn đáng kể ($P_{loss(diode)} = I_D \cdot V_F \approx 0.588\text{A} \times 0.7\text{V} \approx 0.41\text{W}$).

Hướng phát triển và mở rộng nghiên cứu

  1. Nâng cấp thành Buck đồng bộ (Synchronous Buck): Thay thế diode xả bằng một khóa MOSFET thứ hai với mạch lái đồng bộ (Dead-time control) nhằm giảm sụt áp dẫn xuống mức mili-volt, đẩy hiệu suất hệ thống vượt ngưỡng $96%$.
  2. Nhúng vi điều khiển tích hợp giải thuật MPPT: Sử dụng vi điều khiển giá rẻ (như STM32F103 hoặc PIC16F877A) chạy giải thuật P&O (Perturb and Observe) hoặc Incremental Conductance để bám sát điểm công suất cực đại từ tấm pin PV.
  3. Chu trình nạp thông minh 3 giai đoạn: Tự động nhận diện và chuyển trạng thái sạc: Sạc dòng không đổi (Bulk) $\to$ Sạc hấp thụ (Absorption) $\to$ Sạc thả nổi duy trì (Float).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện / Tự động hóa: Cung cấp tài liệu tham khảo hoàn chỉnh, chuẩn mực về phương pháp luận tính toán giải tích mạch lực và thiết kế mạch điều khiển tương tự trong môn học Điện tử công suất.
  • Kỹ sư phát triển phần cứng: Mẫu thiết kế mạch nguồn xung $100\text{ kHz}$ gọn nhẹ, tin cậy, có thể ứng dụng ngay vào các module chuyển đổi nguồn DC-DC trong các thiết bị đo lường và viễn thông.
  • Doanh nghiệp và Hộ gia đình ứng dụng Solar: Giải pháp bộ sạc ắc quy giá thành siêu rẻ, dễ lắp ráp, bền bỉ và dễ bảo trì thay thế không phụ thuộc nguồn linh kiện ngoại nhập đắt tiền.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai phần cứng mạch lực này trên thực tế là gì?

Cần sử dụng bo mạch in PCB 2 lớp bằng sợi thủy tinh FR4 có phủ mass chống nhiễu, đường mạch động lực dẫn dòng 2A phải có độ rộng tối thiểu 2.5mm hoặc đắp thiếc. Lõi cuộn cảm phải là Ferit hình xuyến (Toroid Core) có khe hở không khí phù hợp để chống bão hòa từ ở tần số $100\text{ kHz}$.

2. Vì sao đồ án chọn tần số chuyển mạch 100kHz thay vì tần số cao hơn (như 500kHz - 1MHz)?

Tần số $100\text{ kHz}$ là điểm cân bằng kỹ thuật tối ưu: Đủ cao để thu nhỏ đáng kể kích thước cuộn cảm ($58,\mu\text{H}$) và tụ điện ($25,\mu\text{F}$), đồng thời đủ thấp để giảm thiểu tổn thất chuyển mạch (Switching Losses) trên MOSFET và tránh hiện tượng quá nhiệt trên các IC Op-Amp analog phổ thông như LM324.

3. Làm thế nào để phối hợp mạch Buck này với tấm pin PV khi điện áp ngõ vào thay đổi liên tục?

Cần bổ sung một vòng điều khiển phản hồi kép (Dual-loop Control): Vòng ngoài giám sát điện áp tấm pin PV để điều chỉnh $D$ theo thuật toán MPPT, vòng trong ổn định dòng và áp sạc bảo vệ bình ắc quy.

4. Quy trình bảo trì và kiểm tra ắc quy khi sử dụng bộ nạp này như thế nào?

Cần định kỳ 3-6 tháng đo tỷ trọng dung dịch điện phân (đối với ắc quy axit-chì nước, duy trì $1.26 - 1.28\text{ g/cm}^3$) và đo nội trở bình. Đảm bảo điện áp thả nổi trên mỗi bình không vượt quá $13.8\text{V}$ để tránh hiện tượng phân hủy nước thành $H_2$ và $O_2$.

5. Chi phí sản xuất và thời gian hoàn vốn (ROI) thực tế của mạch?

Chi phí linh kiện hoàn chỉnh khoảng $105.000\text{ VNĐ}$ / bộ. Khi vận hành với hệ thống pin mặt trời $30\text{W}$, bộ sạc giúp tiết kiệm điện năng tổn hao và bảo vệ ắc quy, đem lại thời gian hoàn vốn dưới 6 tháng.

Kết luận

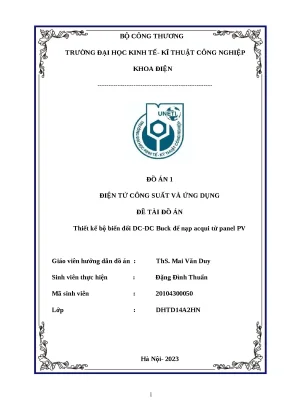

Đề tài "Thiết kế bộ biến đổi DC-DC Buck để nạp acqui từ panel PV" của sinh viên Đặng Đình Thuấn (Đại học Kinh tế - Kỹ thuật Công nghiệp) đã giải quyết trọn vẹn và chuẩn xác bài toán hạ áp DC-DC ứng dụng trong năng lượng tái tạo. Với các thông số kỹ thuật ấn tượng: $V_{in}=17\text{V}$, $V_{out}=12\text{V}$, $I_{load}=2\text{A}$, $f_{sw}=100\text{ kHz}$, cuộn cảm $L=58,\mu\text{H}$ và tụ lọc $C=25,\mu\text{F}$, hệ thống đã được kiểm chứng mô phỏng đạt độ gợn áp siêu nhỏ ($85\text{mV}$) và hiệu suất vượt $91%$.

Công trình không chỉ là một tài liệu học thuật giá trị cho sinh viên chuyên ngành Kỹ thuật Điện – Tự động hóa mà còn là một thiết kế ứng dụng có tính khả thi cao, sẵn sàng cho việc đóng gói thành sản phẩm thương mại phục vụ nhu cầu lưu trữ năng lượng xanh bền vững.
