GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình (250-300 từ)

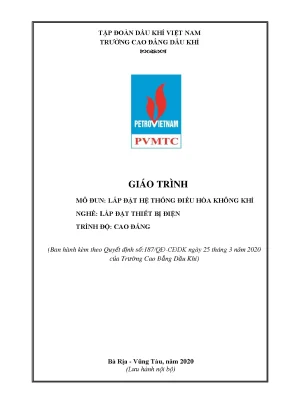

Giáo trình mô đun Lắp đặt hệ thống điều hòa không khí (Mã số mô đun: KTĐ19MĐ25) do Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) biên soạn và ban hành kèm theo Quyết định số 187/QĐ-CĐDK ngày 25 tháng 3 năm 2020 tại Bà Rịa - Vũng Tàu. Tài liệu được xây dựng dưới sự chủ biên của tác giả Nguyễn Lê Cương cùng sự tham gia biên soạn của tác giả Nguyễn Xuân Thịnh, phục vụ giảng dạy nội bộ cho hệ Cao đẳng nghề Lắp đặt thiết bị điện.

Trong cấu trúc chương trình đào tạo tổng thể gồm 86 tín chỉ (2025 giờ), mô đun KTĐ19MĐ25 thuộc khối các mô đun chuyên môn ngành/nghề (Nhóm II.2). Học phần có thời lượng 4 tín chỉ, tương đương 90 giờ học tập (bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận và 4 giờ kiểm tra định kỳ). Mô đun được bố trí học sau khi người học đã hoàn thành các môn học đại cương và hệ thống mô đun cơ sở chuyên ngành điện.

Mục tiêu học tập của giáo trình hướng tới ba chuẩn đầu ra chính:

  • Về kiến thức: Người học trình bày được cấu tạo, nguyên lý vận hành của các dạng máy điều hòa không khí dân dụng (loại một cục một chiều, một cục hai chiều, hệ thống máy hai cục treo tường, máy đặt sàn, áp trần và âm trần); nắm rõ cấu trúc mạng nhiệt động lực và môi chất lạnh.
  • Về kỹ năng: Đọc hiểu bản vẽ thi công cơ điện; thao tác thành thạo kỹ thuật gia công cơ khí đường ống đồng; đấu nối mạch điều khiển, cáp nguồn; lắp đặt, vận hành thử và chẩn đoán hư hỏng kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc cẩn thận, tỉ mỉ, tuân thủ nghiêm ngặt quy trình an toàn lao động và bảo vệ thiết bị.

Giáo trình tiếp cận theo hướng mô đun hóa kỹ năng nghề, phân tách rõ ràng từng dạng kết cấu thiết bị theo tiến trình từ cơ bản đến phức tạp trong môi trường ứng dụng dân dụng và văn phòng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được chia thành 6 bài học chuyên biệt với thời lượng và logic phân bổ cụ thể:

  • Bài 1: Lắp đặt hệ thống điều hòa một cục một chiều (10 giờ: 3 LT, 7 TH): Cung cấp kiến thức về cấu tạo 9 bộ phận cơ bản (dàn lạnh, dàn nóng, máy nén, quạt dàn lạnh, quạt dàn nóng, van tiết lưu, ống đồng dẫn gas, bảng điều khiển, tụ điện khởi động); chu trình nhiệt động lực 5 bước và quy trình lắp đặt 6 bước cơ bản.
  • Bài 2: Lắp đặt hệ thống điều hòa một cục hai chiều (10 giờ: 3 LT, 6 TH, 1 KT): Phân tích cơ chế đảo chiều dòng môi chất lạnh để chuyển đổi linh hoạt giữa chức năng làm lạnh và sưởi ấm; các yêu cầu kỹ thuật khi lắp đặt khung gá và cấp nguồn.
  • Bài 3: Lắp đặt máy điều hòa treo tường (17 giờ: 5 LT, 11 TH, 1 KT): Hướng dẫn giải mã hệ thống ký hiệu viết tắt quốc tế trên bản vẽ cơ điện (HVAC); tính toán giới hạn chiều dài đường ống ($\le 15\text{ m}$ cho máy 9000–12000 BTU, $\le 20\text{ m}$ cho máy 18000–24000 BTU) và chênh lệch cao độ dàn nóng/lạnh ($\le 7\text{ m}$ đến $\le 15\text{ m}$); quy trình 4 phần gồm lắp dàn lạnh, bệ dàn nóng, nối ống và vận hành thử nghiệm.
  • Bài 4: Lắp đặt máy điều hòa đặt sàn (13 giờ: 4 LT, 8 TH, 1 KT): Kỹ thuật khảo sát vị trí tránh khu vực chứa hóa chất, dầu khí; phương pháp cố định bát chữ "L" (tấm chống đổ) trên đỉnh máy tủ đứng; tiêu chuẩn khoảng cách không gian thoát nhiệt và độ dốc ống thoát nước ngưng $1/100$ ($1\text{ cm}/1\text{ m}$).
  • Bài 5: Lắp đặt máy điều hòa áp trần (17 giờ: 5 LT, 11 TH, 1 KT): Kỹ thuật đọc bản vẽ mặt bằng, sơ đồ nguyên lý; quy trình treo giá đỡ chịu tải trọng dàn lạnh áp trần; các thông số kỹ thuật uốn loe ống đồng không quá $90^\circ$ và siết lực rắc co.
  • Bài 6: Lắp đặt máy điều hòa âm trần (23 giờ: 8 LT, 15 TH): Quy trình định vị ty treo, cân chỉnh thăng bằng dàn lạnh âm trần cassette, đấu nối hệ thống nước xả ngưng và kiểm tra độ kín tuyệt đối của môi chất lạnh trước khi đóng trần hoàn thiện.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối lý thuyết kỹ thuật vững chắc:

  • Chu trình nhiệt động học khép kín: Phân tích sự biến đổi trạng thái của gas lạnh qua 5 giai đoạn: sau tiết lưu áp suất thấp/nhiệt độ thấp $\rightarrow$ thu nhiệt tại dàn lạnh $\rightarrow$ tăng áp tại máy nén $\rightarrow$ tỏa nhiệt tại dàn nóng $\rightarrow$ hạ áp qua van tiết lưu.
  • Quy chuẩn bản vẽ kỹ thuật cơ điện: Cung cấp hệ thống giải mã ký hiệu quốc tế phục vụ đọc bản vẽ hệ thống thông gió và điều hòa không khí:
    • EAG (Exhaust Air Grille): Miệng gió hút thải
    • SEAG (Smoke Exhaust Air Grille): Miệng gió hút khói
    • EAL (Exhaust Air Louver): Cửa nan chớp thải gió ngoài tường
    • KEAF (Kitchen Exhaust Air Fan): Quạt hút khói bếp
    • FAF (Fresh/Contemporary Air Fan): Quạt cấp khí tươi
    • SPF (Staircase Pressurization Fan): Quạt tăng áp cầu thang
    • CHWP (Chiller Water Pump): Bơm nước lạnh Chiller
    • CHWS / CHWR (Chiller Water Supply/Return): Đường ống cấp/hồi nước lạnh Chiller

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí - nhiệt điện: Thao tác dụng cụ cắt ống, loe ống chuyên dụng, làm sạch bavia gờ mép, uốn ống đồng bằng lò xo không vượt quá góc $90^\circ$; kỹ thuật quấn bảo ôn, băng xi cách nhiệt, cách ẩm.
  • Kỹ năng phân tích và chẩn đoán: Kiểm tra sụt áp nguồn điện; đối chiếu các mã chẩn đoán trên bộ điều khiển từ xa; dò tìm vị trí rò rỉ gas và nước ngưng.
  • Kỹ năng thi công an toàn: Xác định tiết diện dây dẫn điện phù hợp theo công suất định mức ($\ge 1.5\text{ mm}^2$ cho máy $\le 12000\text{ BTU}$; $\ge 2.5\text{ mm}^2$ cho máy $\ge 18000\text{ BTU}$); lắp đặt dây tiếp địa và thiết bị chống rung chấn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình đào tạo định hướng năng lực thực hành với tỷ trọng thời gian phân bổ: 28 giờ lý thuyết (chiếm 31.1%) và 58 giờ thực hành, thảo luận, xử lý tình huống (chiếm 64.4%), 4 giờ kiểm tra (4.5%).

Phương pháp sư phạm của giảng viên

  • Dạy học tích cực và giải quyết vấn đề: Giảng viên kết hợp diễn giảng ngắn gọn với đặt câu hỏi đàm thoại kỹ thuật để củng cố kiến thức nguyên lý.
  • Hướng dẫn mẫu và sửa sai tại chỗ: Trong các giờ xưởng, giáo viên thực hiện thao tác mẫu trực tiếp trên thiết bị (cắt, uốn, loe ống đồng, đấu nối tủ điện), giám sát người học thực hiện và uốn nắn sai sót thao tác ngay tại xưởng thực hành.
  • Tích hợp tài liệu trực quan: Sử dụng máy chiếu, phần mềm chuyên dụng, phiếu hướng dẫn thực hành và phim tư liệu thi công.

Định hướng tự học của người học

  • Chuẩn bị bài học: Nghiên cứu trước nội dung giáo trình, nắm vững sơ đồ đấu dây và danh mục dụng cụ trước khi vào xưởng.
  • Làm việc nhóm: Thực hiện phân công theo tổ đội kỹ thuật trong các bài thực hành lắp ráp dàn nóng ngoài trời, kéo đường ống và kiểm tra áp suất.
  • Trả lời hệ thống câu hỏi củng cố: Hoàn thành các câu hỏi lý thuyết và bài tập tình huống ở cuối mỗi bài học.

Phương pháp kiểm tra và đánh giá

Hệ thống đánh giá kết quả học tập được thiết kế đa tầng:

  • Đánh giá thường xuyên: Thực hiện qua hình thức hỏi miệng trực tiếp tại xưởng và kiểm tra sự chuẩn bị học cụ.
  • Kiểm tra định kỳ:
    • Bài kiểm tra số 1 (Lý thuyết): Nội dung Bài 1, Bài 2.
    • Bài kiểm tra số 2 (Lý thuyết): Nội dung Bài 3, Bài 4.
    • Bài kiểm tra số 3 (Thực hành): Kỹ thuật lắp ráp hệ thống máy treo tường (Nội dung Bài 3).
    • Bài kiểm tra số 4 (Thực hành): Kỹ thuật lắp đặt hệ thống máy áp trần (Nội dung Bài 5).
  • Kiểm tra kết thúc mô đun: Đánh giá bằng bài thi kỹ năng thực hành tổng hợp trên thiết bị thực tế.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Lắp đặt hệ thống điều hòa không khí năm 2020 của Trường Cao đẳng Dầu khí tích hợp các tiêu chuẩn kỹ thuật thực tế từ thiết bị công nghiệp:

  • Thông số kỹ thuật thi công chuẩn hóa: Giáo trình đưa vào các chỉ số kỹ thuật của các dòng máy thương mại (tiêu biểu như Daikin) với các giới hạn chi tiết:
    • Chiều dài đường ống môi chất tối thiểu $3\text{ m}$, tối đa từ $15\text{ m}$ đến $50\text{ m}$ tùy dòng công suất.
    • Bệ móng bê tông cho dàn nóng phải có chiều cao tối thiểu $100\text{ mm}$ để chống ẩm ướt và ngập úng.
    • Khoảng cách an toàn chống cản gió dàn nóng: mặt trước cách vật cản $> 1000\text{ mm}$, mặt sau $> 300\text{ mm}$, hai bên cạnh $> 500\text{ mm}$.
  • Quy trình kiểm tra vận hành thử nghiệm 30 phút chuyên sâu: Cung cấp quy trình kích hoạt chế độ chạy thử chuyên biệt bằng tổ hợp phím trên điều khiển từ xa:
    1. Nhấn nút ON/OFF để khởi động hệ thống.
    2. Nhấn giữ đồng thời hai nút TEMP và MODE.
    3. Nhấn tiếp nút MODE hai lần đến khi màn hình hiển thị ký hiệu "--".
    4. Hệ thống chạy thử nghiệm chế độ làm lạnh trong 30 phút, kiểm tra dải nhiệt độ ổn định ở mức $26^\circ\text{C}$ đến $28^\circ\text{C}$.
    5. Thiết lập chức năng khóa an toàn: rơle bảo vệ ngăn không cho máy nén khởi động lại trong vòng 3 phút sau khi tắt máy để cân bằng áp suất.
  • Bảng danh mục kiểm tra và chẩn đoán sự cố: Tổng hợp bảng đối chiếu giữa các hiện tượng sai sót trong quá trình thi công (như rung lắc bệ đỡ, rò rỉ gas, rò nước ngưng, rò điện vỏ máy, cản trở đường gió) với tình trạng vận hành của máy.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên hệ Cao đẳng nghề: Tài liệu học tập chính thức dành cho học sinh, sinh viên chuyên ngành Lắp đặt thiết bị điện và ngành Điện công nghiệp. Người học tiếp cận mô đun này ở giai đoạn chuyên ngành sau khi đã tích lũy các kiến thức nền tảng.
  • Yêu cầu môn học tiên quyết (Prerequisites): Để tiếp thu tốt nội dung mô đun, người học bắt buộc phải hoàn thành các học phần cơ sở chuyên môn:
    • An toàn vệ sinh lao động (ATMT19MH01) & An toàn điện (KTĐ19MH1).
    • Mạch điện cơ bản (KTĐ19MH32) & Mạch điện (KTĐ19MĐ31).
    • Vẽ điện chuyên ngành (KTĐ19MĐ66).
    • Vật liệu điện (KTĐ19MH64) & Khí cụ điện (KTĐ19MĐ15).
    • Đo lường điện (KTĐ19MĐ14).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm khung tài liệu tham chiếu chuẩn để thiết kế giáo án tích hợp, chuẩn bị vật tư xưởng thực hành, lập đề kiểm tra định kỳ và tổ chức đánh giá kỹ năng nghề.
  • Kỹ thuật viên cơ điện (M&E): Sử dụng làm tài liệu tra cứu các quy chuẩn khoảng cách lắp đặt, kỹ thuật uốn loe ống đồng và phương pháp đọc bản vẽ ký hiệu cơ điện trong các công trình xây dựng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề Lắp đặt thiết bị điện và Điện công nghiệp; đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên, kỹ thuật viên vận hành, bảo dưỡng điều hòa không khí dân dụng và công nghiệp nhẹ.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức từ các môn học tiên quyết: An toàn điện, Mạch điện cơ sở, Vật liệu điện, Khí cụ điện, Đo lường điện và Kỹ năng đọc bản vẽ điện chuyên ngành.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thông thường là gì?

Giáo trình tập trung tối đa vào kỹ năng thao tác thực địa với tỷ lệ thực hành chiếm gần 65% thời lượng (58/90 giờ). Nội dung mô tả chi tiết từng thao tác cơ khí, đấu nối mạch điện, biện pháp an toàn chống đổ ngã thiết bị và quy trình đọc bản vẽ dự án cơ điện (HVAC).

4. Làm sao để tự học và tiếp thu hiệu quả giáo trình này?

Người học cần đọc trước nội dung từng bài, ghi nhớ các ký hiệu viết tắt trên bản vẽ (EAG, SEAG, FAF, SPF...), tuân thủ đúng bảng kiểm tra chẩn đoán lỗi và thực hiện nghiêm ngặt các quy định an toàn điện - cơ khí khi thực hành.

5. Có tài liệu tham khảo nào được khuyến nghị kèm theo giáo trình?

Giáo trình nêu rõ 3 tài liệu tham khảo chuyên ngành chính:

  • [1] Nguyễn Đức Lợi, Máy và thiết bị lạnh, Nhà xuất bản Khoa học và Kỹ thuật.
  • [2] Trần Văn Lịch (2005), Lắp đặt và vận hành máy lạnh, Nhà xuất bản Hà Nội.
  • [3] Nguyễn Đức Lợi, Phạm Văn Tùy, Thông gió và điều hòa không khí, Nhà xuất bản Khoa học và Kỹ thuật.

Kết luận (150 từ)

Giáo trình mô đun Lắp đặt hệ thống điều hòa không khí (KTĐ19MĐ25) của Trường Cao đẳng Dầu khí là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức từ cấu tạo nhiệt động lực học đến quy trình thi công thực tế 6 hệ thống điều hòa không khí phổ biến. Lộ trình đào tạo được thiết kế logic từ dạng máy đơn khối (một cục) đến các hệ phân tán phức tạp (treo tường, đặt sàn, áp trần, âm trần), trang bị cho người học năng lực giải mã bản vẽ HVAC, kỹ năng lắp ráp cơ - điện đồng bộ và phương pháp chẩn đoán sự cố thiết bị. Để phát triển chuyên môn sâu hơn, người học được hướng dẫn kết hợp nghiên cứu cùng các giáo trình chuyên khảo về máy lạnh và kỹ thuật thông gió của các tác giả Nguyễn Đức Lợi và Trần Văn Lịch.
